GEBRUIKSAANWIJZING Ovation H-265WW Chauvet

Over deze handleiding

De Ovation H-265WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 3,5 m voorkomen wordt.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen,(bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- Ovation H-265WW

• Eierkrat

- 65^ , 45^ en 25^ lenzen

• Beknopte handleiding

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Ovation H-265WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation H-265WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 2Ch, 3Ch of 6Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation H-265WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation H-265WW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Draadloze bediening

In optimale omstandigheden, kan de Ovation H-265WW werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de Ovation H-265WW moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de Ovation H-265WW binnen 300 m van de W-DMX-zender.
4. Ontkoppel alle DMX-kabels van de Ovation H-265WW.
5. Schakel de Ovation H-265WW in.

Configuratie

1. Ga vanuit het bedieningspaneel van de Ovation H-265WW naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting >Receive On/Off.
4. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
5. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de Ovation H-265WW toont 3 seconden een 4 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de Ovation H-265WW al is gekoppeld met de W-DMX-zender, toont de indicator voor de signaalsterkte in het midden van het LCD-scherm de signaalsterkte. In dit geval is de Ovation H-265WW al klaar voor gebruik in de draadloze modus.

1. Ga vanuit het bedieningspaneel van de Ovation H-265WW naar Wireless Setting.
2. Kies Reset. (De aanduiding van de signaalsterkte op de Ovation H-265WW toont een ? voor de streepjes)
3. Druk vanuit de W-DMX-zender op (de signaalaanduiding op de zender zal knipperen)
4. Nadat de zender de Ovation H-265WW heeft gevonden, zal de signaalaanduiding op de W-DMX zender onafgebroken branden.
5. De aanduiding voor de signaalsterkte in het midden van het LCD-scherm op de Ovation H-265WW toont de signaalsterkte.

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

Montagediagram van het product

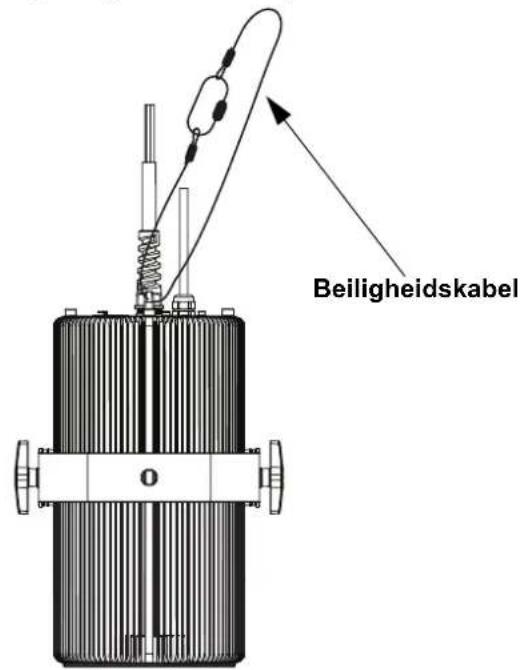

Beiligheidskabel O

Plaatsing op de vloer

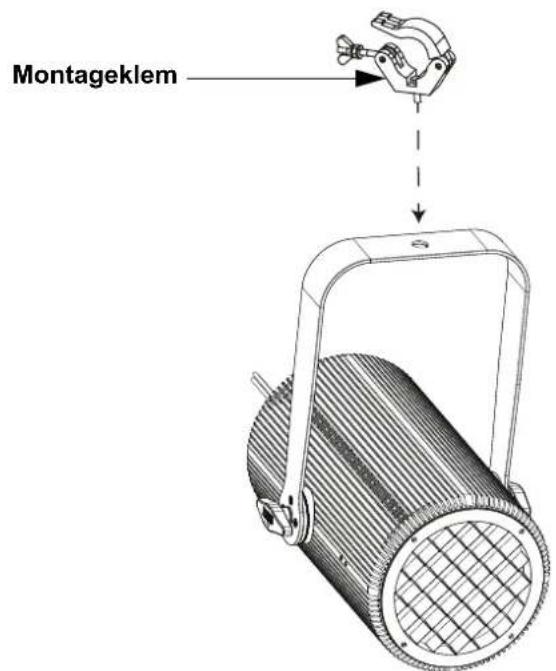

Montage boven het hoofd

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address Address 001-512 Selecteer het DMX-adres
DMX Channel	1Ch 1 kanaal: dimmer
	2Ch 2-kanaals: dimmer, 16-bits dimmer
	3Ch		3-kanaals: dimmer, 16-bits dimmer, stroboscoop
	6Ch		6-kanaals: dimmer, 16-bits dimmer, stroboscoop, automatische programma's, automatische programmasnelheid, controle
Static	Dimmer	000-255 de stroboscoopfrequentie	Regelt de intensiteit
	Strobe Regelt
Auto Show	Auto 1	001-100	Selects automatic programs and auto program speed
	Auto 2
	Auto 3
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Curve	S-CurveLinearSquareInverse Square		Stelt de dimcurve in
Dimmer Mode	Off Geen dimmer
	Dimmer 1		Dimcurves Dimmer 1 (snel) tot Dimmer 3 (langzaam)
	Dimmer 2
	Dimmer 3
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz		Selecteert de PWM-uitgangsfrequentie
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2min van inactiviteit
	Always On De backlight van de display is altijd aan
Wireless Setting	Receive On/Off	On	Schakelt de DMX-functie aan/uit
		Off
	Receive Reset	No	Schakelt het uit DMX-functie DMXsignaal aan/uit
		Yes
Emergency mode	On		Schakelt het uit wanneer het DMXsignaal is verbroken
	Off		Er wordt geen actie ondernemen wanneer het DMX-signaal is verbroken
Information	Fixture Hours	____H	Toont het totale aantal producturen
	LED Hours	____H	Toont het totale aantal uren dat de LED-verlichting aan was
	Version	V__	Toont de geinstalleerde softwareversie
	UID:	____	Geeft de huidige UID #
Reset Factory	No		Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

1Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer	000 ⇔ 255 0-100%

2Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer	000 ⇔ 255 0-100%
2	Fijne dimmer	000 ⇔ 255	0-100%

3Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer	000 ⇔ 255 0-100%
2	Fijne dimmer	000 ⇔ 255	0-100%
3 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop (langzaam tot snel)

6Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer	000 ⇔ 255 0-100%
2	Fijne dimmer	000 ⇔ 255	0-100%
3 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop (langzaam tot snel)
4 Automatische programmas		000 ⇔ 015 Geen functie016 ⇔ 095 Automatische programma 1096 ⇔ 175 Automatische programma 2176 ⇔ 255 Automatische programma 3
5	Automatischeprogrammasnelheid	000 ⇔ 255 0-100%
6	Controle(houd 3 seconden ingredrukt)	000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 S-Curve dimcurve024 ⇔ 031 Lineaire dimcurve032 ⇔ 039 Vierkante dimcurve040 ⇔ 047 Omgekeerde vierkante dimcurve048 ⇔ 055 Dimmer snelheid modus uit056 ⇔ 063 Dimmersnelheidsmodus 1064 ⇔ 071 Dimmersnelheidsmodus 2072 ⇔ 079 Dimmersnelheidsmodus 3080 ⇔ 255 Geen functie (gereserveerd)
