MANUAL DE USUARIO Ovation H-265WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation H-265WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 3,5 m.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptoro desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

- Ovation H-265WW

- Caja tipo huevera

• Lentes de 65°, 45° y 25°

• Guía de Referencia Rápida

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation H-265WW funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation H-265WW usa una conexión de datos DMX normal para sus personalidades: 1Ch, 2Ch, 3Ch, o 6Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation H-265WW usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation H-265WW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Funcionamiento inalámbrico

En condiciones óptimas, el Ovation H-265WW puede funcionar a una distancia de hasta 300 m (900 ft) del transmisor W-DMX. El receptor W-DMX del Ovation H-265WW tiene que estar emparejado con el transmisor W-DMX para el funcionamiento inalámbrico.

Configuración inicial

1. Encienda el transmisor W-DMX.
2. Conecte el transmisor W-DMX a un controlador DMX.
3. Sitúe el Ovation H-265WW a una distancia de hasta 300 m del transmisor W-DMX.
4. Desconecte cualquier cable DMX del Ovation H-265WW.
5. Encienda el Ovation H-265WW.

Configuración

1. Desde el panel de control del Ovation H-265WW vaya a DMX Address.
2. Seleccione la dirección de inicio, al igual que con cualquier otro producto compatible con DMX.
3. Vaya a Wireless Setting > Receive On/Off.
4. Seleccione On. (en el indicador de potencia de señal aparecerá una ? delante de las barras).
5. Pulse el botón de reinicio del transmisor W-DMX. (en el indicador de potencia de señal del Ovation H-265WW aparecerá 4 delante de las barras durante 3 segundos mientras se establece la conexin).

Emparejamiento de productos

Si el Ovation H-265WW ya se ha emparejado con el transmisor W-DMX, el indicador de potencia de señal en el medio de la pantalla LCD mostrará la potencia de la señal. En este caso, el Ovation H-265WW está listo para funcionar en modo inalámbrico.

1. Desde el panel de control del Ovation H-265WW's vaya a Wireless Setting.
2. Seleccione Receive Reset. En el indicador de potencia de señal del Ovation H-265WW aparecerá una? delante de las barras.
3. Desde el transmisor W-DMX, pulse (el indicador de señal del transmisor parpadeara).
4. Una vez que el transmisor haya encontrado el Ovation H-265WW, el indicador de señal del transmisor W-DMX se iluminara de forma constante.
5. El indicador de potencia de señal en el medio de la pantalla LCD del Ovation H-265WW mostrará la potencia de la señal.

Masas líquidas entre el transmisor y el receptor, como agua, nieve o personas, pueden interrumpir o impedir el funcionamiento por W-DMX. Para mejores resultados, mantenga la zona entre el transmisor y el receptor sin ninguna masa líquida.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

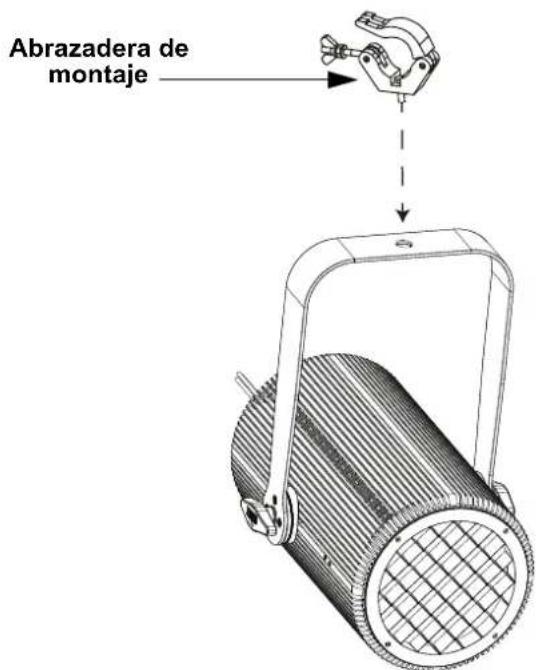

Diagrama de Montaje del Producto

Cable de seguridad O

Montaje colgante

Abrazadera de montaje

Montaje en Altura

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal Niveles de Programación Descripción
DMX Address Address 001-512 Selecciona la dirección de inicio
DMX Channel	1Ch 1-canales: atenuador,
	2Ch 2-canales: atenuador, 16 bits atenuador
	3Ch		3-canales: atenuador, 16 bits atenuador, estroboscopio
	6Ch		6-canales: atenuador, 16 bits atenuador, estroboscopio, programas automática, velocidad automática, control
Static	Dimmer	000-255	Controla la intensidad
	Strobe Contro	a la tasa de estroboscopio
Auto Show	Auto 1	001-100	Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Curve	S-CurveLinearSquareInverse Square		Configura la curva del atenuador
Dimmer Mode	Off Atenuador lineal
	Dimmer 1		Curvas de atenuación Dimmer 1 (rapida) a Dimmer 3 (lenta)
	Dimmer 2
	Dimmer 3
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz		Selecciona la frecuencia de emisión PWM
Back Light	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min		Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On		Retro-iluminación de la pantalla siempre activa
Wireless Setting	Receive On/Off	On	Reinicia la configuración inalambrica
		Off
	Receive Reset	No	Apaga/enciende la funcion DMX inalambrica
		Yes
Emergency mode	On		Enciende el producto cuando se pierde la señal DMX
	Off		No se emprende ninguna acción cuandose pierde la señal DMX
Information	Fixture Hours _ _ _H		Muestra el nombre total de las horas del producto
	LED Hours _ _ _H		Muestra el total de horas que las luces LED han estado encendidas
	Version V._ Muestra instalada la versión de software
	UID:	--------	Muestra el ID del dispositivo
Reset Factory	No		Reinicia a la configuración de fábrica
	Yes

Valores DMX

1Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0-100%

2Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0-100%
2	Atenuador fino	000 ⇔ 255	0-100%

3Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0-100%
2	Atenuador fino	000 ⇔ 255	0-100%
3 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio (lento a rápido)

6Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0-100%
2	Atenuador fino	000 ⇔ 255	0-100%
3 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio (lento a rápido)
4 Programas automática		000 ⇔ 015 Sin función016 ⇔ 095 Auto programas 1096 ⇔ 175 Auto programas 2176 ⇔ 255 Auto programas 3
5	Velocidad automática	000 ⇔ 255	0-100%
6	Control(mantenga por 3 segundos, luego suelte)	000 ⇔ 007 Sin función008 ⇔ 015 Reinicia a el atenuador016 ⇔ 023 Curva de atenuador curva-S024 ⇔ 031 Curva de atenuador lineal032 ⇔ 039 Curva de atenuador cuadrado040 ⇔ 047 Curva de atenuador cuadrado inverso048 ⇔ 055 Modo atenuador apagado056 ⇔ 063 Modo atenuador 1064 ⇔ 071 Modo atenuador 2072 ⇔ 079 Modo atenuador 3080 ⇔ 255 Sin función (reservado)
