GEBRUIKSAANWIJZING COLORado Solo Batten Chauvet
Over deze handleiding
De COLORado Solo Batten Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheids instructies
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
-
Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:
-
Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).
- Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
- Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.
- Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.
- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.
Wat is inbegrepen
• COLORado Solo Batten met verblindingsscherm
- Muur wassen-filter
- Seetronic Powerkon IP65 stroomsnoer
• Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Power Linking
U kunt tot 4 COLORado Solo Batten-producten koppelen bij 120 V, 8 COLORado Solo Batten-producten koppelen bij 208 V, of 9 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
AC-stekker
| Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur | |
| AC Live Zwart Bruin Geel/messing | |
| AC Neutraal Wit Blauw Zilver | |
| AC Aarde Groen/geel Groen/geel Groen |

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.
Signaal-verbindingen
U kunt de COLORado Solo Batten aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting of een ethernetverbinding. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de COLORado Solo Batten, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.
Aansturings-persoonlijkheden
De COLORado Solo Batten gebruikt DMX, Art-Net™, en sACN voor haar 36 bedieningspersoonlijkheden in een bereik van 3CH tot 160CH in 1-cel modi, 2-cel modi, 3-cel modi en 12-cel modi:
| Modus | 1-cel | 2-cel | 3-cel | 12-cel |
| RGB | 3 | 6 | 9 | 36 |
| RGBA | 4 | 8 | 12 | 48 |
| RGBAW | 5 | 10 | 15 | 60 |
| RGB EXT | 8 | 15 | 21 | 75 |
| HSIC | 9 | 15 | 22 | 85 |
| RGBA EXT | 9 | 17 | 24 | 87 |
| RGBAW EXT | 10 | 19 | 27 | 99 |
| RGBAW Fine | 10 | 20 | 30 | 120 |
| RGBAW FULL | 16 | 30 | 43 | 160 |
DMX-koppeling
De COLORado Solo Batten kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De COLORado Solo Batten gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1 Cell, 2 Cell, 3 Cell en 12 Cell. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Art-Net™-aansluiting
Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.
Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.
sACN-aansluiting
Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).

Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.
Master/slave-verbinding
De COLORado Solo Batten maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORado Solo Batten ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

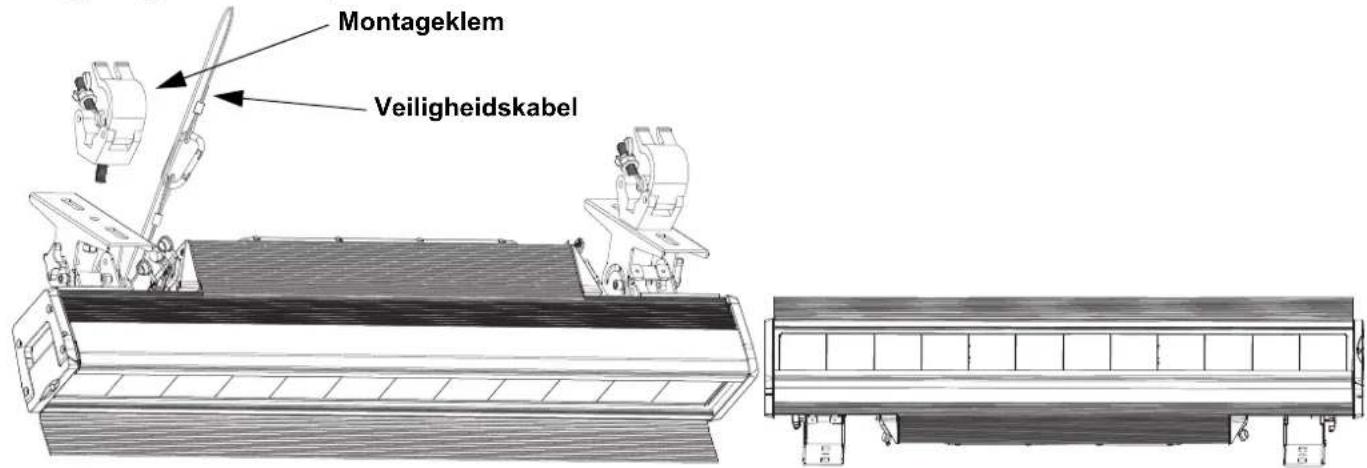

Montagediagram van het product
Web-server
De COLORado Solo Batten-web-server is toegankelijk voor elke computer op hetzelfde netwerk als het product. Het biedt voor het netwerk de mogelijkheid om toegang te hebben tot de systeeminformatie, instellingen zoals bedieningsprotocol en startadres, testen kleur uitgang en de mogelijkheid om het web-server-wachtwoord te wijzigen. Toegang tot de webserver:
- Stel het IP-adres van het netwerk in om dezelfde eerste digit als IP-adres van het product te hebben.
- Voer het IP-adres van het product in de URL-balk van een webbrowser-applicatie in.
- Voer zowel de gebruikersnaam als wachtwoord als admin in om in te loggen.
Beschrijving bedienings paneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie |
Toegangscode
Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:
Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.
Kleuren macrodiagram
| DMX-kanaalwaarde | Rode waarde | Groene waarde | Blauwe waarde | Gele waarde Wit waarde | |
| 000 ⇔ 010 | Geen functie | Geen functie | Geen functie | Geen functie | Geen functie |
| 011 ⇔ 034 | 100% | 0–100% | 0% | 0% | 0% |
| 035 ⇔ 059 | 100–0% | 100% | 0% | 0% | 0% |
| 060 ⇔ 084 | 0% | 100% | 0–100% | 0% | 0% |
| 085 ⇔ 109 | 0% | 100–0% | 100% | 0% | 0% |
| 110 ⇔ 134 | 0-100% | 0% | 100% | 0% | 0% |
| 135 ⇔ 159 | 100% | 0% | 100–0% | 0% | 0% |
| 160 ⇔ 184 | 100% | 0–100% | 0–100% | 0% | 0% |
| 185 ⇔ 209 | 100–0% | 100–0% | 100% | 0% | 0% |
| 210 ⇔ 255 | 100% | 100% | 100% | 100% | 100% |
Kleurtemperatuur-kaart
| DMX-kanaalwaarde | Weergave op het display |
| 000 ⇔ 010 | -- |
| 011 ⇔ 028 | 1800K |
| 029 ⇔ 046 | 2200K |
| 047 ⇔ 064 | 2700K |
| 065 ⇔ 082 | 3000K |
| 083 ⇔ 100 | 3200K |
| 101 ⇔ 118 | 3500K |
| 119 ⇔ 136 | 4000K |
| 137 ⇔ 154 | 4200K |
| 155 ⇔ 172 | 4500K |
| 173 ⇔ 190 | 5600K |
| 191 ⇔ 208 | 6000K |
| 209 ⇔ 226 | 6500K |
| 227 ⇔ 244 | 7200K |
| 245 ⇔ 255 | 8000K |

Let op: De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.
Menumap
| Hoofdniveau Programmeerniveaus Beschrijving | |||
| Protocol | DMX512 | Stelt de control protocolstroboper cel | |
| ArtNet | |||
| ArtNet to DMX | |||
| sACN | |||
| Start Address 001-510* | Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid) | ||
| Personality | 1 Cell | 1 Cell - RGB 3-kanaals: | RGB |
| 1 Cell - RGBA 4-kanaals: | RGBA | ||
| 1 Cell - RGBAW 5-kanaals: | RGBAW | ||
| 1 Cell - RGB EXT | 8-kanaals: 16-bits dimmer, RGB, kleurenmacro, kleurtemperatuur, strobo | ||
| 1 Cell - HSIC | 9-kanaals: dimmer, 16-bits tint, Verzadiging, kleurenmacro, kleurtemperatuur, strobo, dimmer-modus, GN-verzadiging | ||
| 1 Cell - RGBA EXT | 9-kanaals: 16-bits dimmer, RGBA, kleurenmacro, kleurtemperatuur, strobo | ||
| 1 Cell - RGBAW EXT | 10-kanaals: 16-bits dimmer, RGBAW, kleurenmacro, kleurtemperatuur, strobo | ||
| 1 Cell - RGBAW Fine 10-kanaals: | 16-bit RGBAW | ||
| 1 Cell - RGBAW Basic | 13-kanaals: 16-bit dimmer, RGBAW, kleurenmacro's, kleurtemperatuur, stroboscoop, automatische programma's, automatische snelheid, automatische vertraging | ||
| 1 Cell - RGBAW FULL | 16-kanaals: 16-bits dimmer, 16-bit RGBAW, kleurenmacro, kleurtemperatuur, strobo, dimmer-modus | ||
| 2-Cell | 2 Cell - RGB 6-kanaals: | RGB (per cel) | |
| 2 Cell - RGBA 8-kanaals: | RGBA (per cel) | ||
| 2 Cell - RGBAW 10-kanaals: | RGBAW (per cel) | ||
| 2 Cell - RGB EXT | 15-kanaals: 16-bits dimmer, RGB (per cel), kleurenmacro (per cel), kleurtemperatuur (per cel), strobo (per cel), strobo | ||
| 2 Cell - HSIC | 15-kanaals: dimmer (per cel), 16-bit tint (per cel), Verzadiging (per cel), kleurenmacro (per cel), kleurtemperatuur (per cel), strobo (per cel), dimmer-modus | ||
| 2 Cell - RGBA EXT | 17-kanaals: 16-bits dimmer, RGBA (per cel), kleurenmacro (per cel), kleurtemperatuur (per cel), strobo (per cel), strobo | ||
| 2 Cell - RGBAW EXT | 19-kanaals: 16-bits dimmer, RGBAW (per cel), kleurenmacro (per cel), kleurtemperatuur (per cel), strobo (per cel), strobo | ||
| 2 Cell - RGBAW Fine 20-kanaals: | 16-bit RGBAW (per cel) | ||
| 2 Cell - RGBAW FULL | 30-kanaals: 16-bits dimmer, 16-bit RGBAW (per cel), kleurenmacro (per cel), kleurtemperatuur (per cel), strobo (per cel), strobo, dimmer-modus | ||
| Hoofdniveau Programmeerniveaus | Beschrijving | |||||
| Personality | 3-Cell | 3 Cell - RGB 9-kanaals: | RGB (per cel) | |||
| 3 Cell - RGBA 12-kanaals: | RGBA (per cel) | |||||
| 3 Cell - RGBAW 15-kanaals: | RGBAW (per cel) | |||||
| 3 Cell - RGB EXT | 21-kanaals: 16-bits dimmer, RGB (per cel),kleurenmacro (per cel), kleurtemperatuur(per cel), strobo (per cel), strobo | |||||
| 3 Cell - HSIC | 22-kanaals: dimmer (per cel), 16-bit tint (percel), Verzadiging (per cel), kleurenmacro(per cel), kleurtemperatuur (per cel), strobo(per cel), dimmer-modus | |||||
| 3 Cell - RGBA EXT | 24-kanaals: 16-bits dimmer, RGBA (per cel),kleurenmacro (per cel), kleurtemperatuur(per cel), strobo (per cel), strobo | |||||
| 3 Cell - RGBAW EXT | 27-kanaals: 16-bits dimmer, RGBAW(per cel), kleurenmacro (per cel),kleurtemperatuur (per cel), strobo (per cel),strobo | |||||
| 3 Cell - RGBAW Fine 30-kanaals: | 16-bit RGBAW (per cel) | |||||
| 3 Cell - RGBAW FULL | 43-kanaals: 16-bits dimmer, 16-bit RGBAW(per cel), kleurenmacro (per cel),kleurtemperatuur (per cel), strobo (per cel),strobo, dimmer-modus | |||||
| 12-Cell | 12 Cell - RGB 36-kanaals: | RGB (per cel) | ||||
| 12 Cell - RGBA 48-kanaals: | RGBA (per cel) | |||||
| 12 Cell - RGBAW 60-kanaals: | RGBAW (per cel) | |||||
| 12 Cell - RGB EXT | 75-kanaals: 16-bits dimmer, RGB (per cel),kleurenmacro (per cel), kleurtemperatuur(per cel), strobo (per cel), strobo | |||||
| 12 Cell - HSIC | 85-kanaals: dimmer (per cel), 16-bit tint(per cel), Verzadiging (per cel),kleurenmacro (per cel), kleurtemperatuur(per cel), strobo (per cel), dimmer-modus | |||||
| 12 Cell - RGBA EXT | 87-kanaals: 16-bits dimmer, RGBA (per cel),kleurenmacro (per cel), kleurtemperatuur(per cel), strobo (per cel), strobo | |||||
| 12 Cell - RGBAW EXT | 99-kanaals: 16-bits dimmer, RGBAW(per cel), kleurenmacro (per cel),kleurtemperatuur (per cel), strobo (per cel),strobo | |||||
| 12 Cell - RGBAW Fine 120-kanaals: | 16-bit RGBAW (per cel) | |||||
| 12 Cell - RGBAW FULL | 160-kanaals: 16-bits dimmer16-bits dimmer,16-bit RGBAW (per cel), kleurenmacro(per cel), kleurtemperatuur (per cel), strobo(per cel), strobo, dimmer-modus | |||||
| Network | Netswitch | 2.x.x.x Stelt het netwerk naar een vooringesteld2.x.x.x ip-adres | ||||
| 10.x.x.x Stelt het netwerk naar een vooringesteld10.x.x.x ip-adres | ||||||
| IP Mode | Default IP | Stelt een IP-adres in | ||||
| Custom IP ---.---.--- | ||||||
| Universe 000-255 Stelt domein in voor Art-NetTM of sACN | ||||||
| OutputSetting | Power Mode | Voorkom dat de maximale temperatuuroverschreden wordt door het vermogen ofde intensiteit aan te passen | ||||
| Steady Mode | Gebruikt een lager vermogen/intensiteitsniveau bij een constantesnelheid, om de maximale temperatuur niette overschrijden | |||||
| Hoofdniveau Programmeerniveaus Beschrijving | ||||||
| Static Colors | Preset Colors | Color 1 | 0-100% | Raadpleeg de sectie Kleuren macrodiagram voor specifieke waarden. | ||
| Color 2 | ||||||
| Color 3 | ||||||
| Color 4 | ||||||
| Color 5 | ||||||
| Color 6 | ||||||
| Color 7 | ||||||
| Color 8 | ||||||
| Color 9 | ||||||
| Color 10 | ||||||
| Color 11 | ||||||
| Color 12 | ||||||
| Color 13 | ||||||
| Color 14 | ||||||
| Color Temperature Presets | White 1 | 0-100% | Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden. | |||
| White 2 | ||||||
| White 3 | ||||||
| White 4 | ||||||
| White 5 | ||||||
| White 6 | ||||||
| White 7 | ||||||
| White 8 | ||||||
| White 9 | ||||||
| White 10 | ||||||
| White 11 | ||||||
| White 12 | ||||||
| White 13 | ||||||
| White 14 | ||||||
| Manual Color Mixer | Red | 000-255 | Combineert rood, groen, blauw, amber en wit om een aangepaste kleur te genereren (0-100%) | |||
| Green | ||||||
| Blue | ||||||
| Amber | ||||||
| White | ||||||
| Auto Programs | Run | Auto 1-10 | 0-100% | Selecteert automatische programma's en automatische programmasnelheid | ||
| User program 1-10 | Selecteert instelbare programma's en instelbare programmasnelheid | |||||
| Edit | User program 1-10 | Scene 1-30 | Red | 000-255 | Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%) | |
| Green | ||||||
| Blue | ||||||
| Amber | ||||||
| White | ||||||
| Strobe | Selecteert de stroboscoopfrequentie (0-25Hz) | |||||
| Master/Slave | Master Master-modus | |||||
| Slave Slave-modus | ||||||
| Dimmer Mode | Off Lineaire dimmer | |||||
| Dimmer 1 Snelle dimmer-kromme | ||||||
| Dimmer 2 Gemiddelde dimmer-kromme | ||||||
| Dimmer 3 Langzame dimmer-kromme | ||||||
| Dimmer 4 Gebruikt standaard witte instelling | ||||||
| Hoofdniveau | Programmeerniveaus Beschrijving | |||||
| LED Frequency | 600Hz | Selecteert de PWM-uitgangsfrequentie | ||||
| 1200Hz | ||||||
| 2400Hz | ||||||
| 4000Hz | ||||||
| 6000Hz | ||||||
| 25000Hz | ||||||
| Cell Order | 1–12 (Left to Right) | Selecteert de startzijde van de cellen | ||||
| 12–1 (Right to Left) | ||||||
| Settings | ****(Toegang-scode invullen) | DMX Error/ Loss | Hold Last | Gaat verder met de laatste opdracht na verlies van DMX-regeling | ||
| Blackout Verduistert de armatuur na verlies van DMX | ||||||
| Display Backlight Timeout | On De backlight van de display is altijd aan | |||||
| 10s Schakelt de backlight van de display uit na 10s van inactiviteit | ||||||
| 20s Schakelt de backlight van de display uit na 20s van inactiviteit | ||||||
| 30s Schakelt de backlight van de display uit na 30s van inactiviteit | ||||||
| Display Passcode | On | Schakelt de toegangscode aan of uit | ||||
| Off | ||||||
| Information | Fixture Hours ____. Toont het totale aantal producturen | |||||
| Firmware Version | V__ | Toont de geïnstalleerde softwareversie | ||||
| Device Label | COLORADO SOLO BATTEN | Toont het apparaat-ID van het product | ||||
| Device UID: | -------- | Geeft de huidige UID # | ||||
| MAC Address ____. Toont het product-MAC-adres | ||||||
| Factory Reset | ****(Toegang-scode invullen) | No | Herstellen naar de fabrieksstandaard | |||
| Yes | ||||||
DMX-waarden
12-cel persoonlijkheden
12-cel RGBAW FULL (160 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Fijn rood 1 | 000 ⇔ 255 | 0–100% |
| 5 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 7 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 9 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 11 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn wit 1 | 000 ⇔ 255 | 0–100% |
| 13 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 | Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | 0–100% |
| 16 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 17 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 18 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 19 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 20 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 21 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 22 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 23 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 24 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 25 | Fijn wit 2 | 000 ⇔ 255 | 0–100% |
| 26 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 27 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 28 | Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzeam tot snel | 0–100% |
| 29 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 30 | Fijn rood 3 | 000 ⇔ 255 | 0–100% |
| 31 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 32 | Fijn groen 3 | 000 ⇔ 255 | 0–100% |
| 33 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 34 | Fijn blauw 3 | 000 ⇔ 255 | 0–100% |
| 35 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 36 | Fijn amber 3 | 000 ⇔ 255 | 0–100% |
| 37 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 38 | Fijn wit 3 | 000 ⇔ 255 | 0–100% |
| 39 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 40 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 41 Strobo 3 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 42 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 43 | Fijn rood 4 | 000 ⇔ 255 | 0–100% |
| 44 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 45 | Fijn groen 4 | 000 ⇔ 255 | 0–100% |
| 46 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 47 | Fijn blauw 4 | 000 ⇔ 255 | 0–100% |
| 48 | Amber 4 | 000 ⇔ 255 | 0–100% |
| 49 | Fijn amber 4 | 000 ⇔ 255 | 0–100% |
| 50 | Wit 4 | 000 ⇔ 255 | 0–100% |
| 51 | Fijn wit 4 | 000 ⇔ 255 | 0–100% |
| 52 | Kleurenmacro 4 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 53 | Kleurtemperatuur 4 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 54 Strobo 4 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 55 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 56 | Fijn rood 5 | 000 ⇔ 255 | 0–100% |
| 57 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 58 | Fijn groen 5 | 000 ⇔ 255 | 0–100% |
| 59 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 60 | Fijn blauw 5 | 000 ⇔ 255 | 0–100% |
| 61 | Amber 5 | 000 ⇔ 255 | 0–100% |
| 62 | Fijn amber 5 | 000 ⇔ 255 | 0–100% |
| 63 | Wit 5 | 000 ⇔ 255 | 0–100% |
| 64 | Fijn wit 5 | 000 ⇔ 255 | 0–100% |
| 65 | Kleurenmacro 5 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 66 | Kleurtemperatuur 5 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 67 Strobo 5 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop,langzaam tot snel | ||
| 68 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 69 | Fijn rood 6 | 000 ⇔ 255 | 0–100% |
| 70 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 71 | Fijn groen 6 | 000 ⇔ 255 | 0–100% |
| 72 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 73 | Fijn blauw 6 | 000 ⇔ 255 | 0–100% |
| 74 | Amber 6 | 000 ⇔ 255 | 0–100% |
| 75 | Fijn amber 6 | 000 ⇔ 255 | 0–100% |
| 76 | Wit 6 | 000 ⇔ 255 | 0–100% |
| 77 | Fijn wit 6 | 000 ⇔ 255 | 0–100% |
| 78 | Kleurenmacro 6 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 79 | Kleurtemperatuur 6 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 80 Strobo 6 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 81 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 82 | Fijn rood 7 | 000 ⇔ 255 | 0–100% |
| 83 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 84 | Fijn groen 7 | 000 ⇔ 255 | 0–100% |
| 85 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 86 | Fijn blauw 7 | 000 ⇔ 255 | 0–100% |
| 87 | Amber 7 | 000 ⇔ 255 | 0–100% |
| 88 | Fijn amber 7 | 000 ⇔ 255 | 0–100% |
| 89 | Wit 7 | 000 ⇔ 255 | 0–100% |
| 90 | Fijn wit 7 | 000 ⇔ 255 | 0–100% |
| 91 | Kleurenmacro 7 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 92 | Kleurtemperatuur 7 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 93 Strobo 7 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 94 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 95 | Fijn rood 8 | 000 ⇔ 255 | 0–100% |
| 96 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 97 | Fijn groen 8 | 000 ⇔ 255 | 0–100% |
| 98 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 99 | Fijn blauw 8 | 000 ⇔ 255 | 0–100% |
| 100 | Amber 8 | 000 ⇔ 255 | 0–100% |
| 101 | Fijn amber 8 | 000 ⇔ 255 | 0–100% |
| 102 | Wit 8 | 000 ⇔ 255 | 0–100% |
| 103 | Fijn wit 8 | 000 ⇔ 255 | 0–100% |
| 104 | Kleurenmacro 8 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 105 | Kleurtemperatuur 8 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 106 | Strobo 8 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzam tot snel | |
| 107 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 108 | Fijn rood 9 | 000 ⇔ 255 | 0–100% |
| 109 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 110 | Fijn groen 9 | 000 ⇔ 255 | 0–100% |
| 111 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 112 | Fijn blauw 9 | 000 ⇔ 255 | 0–100% |
| 113 | Amber 9 | 000 ⇔ 255 | 0–100% |
| 114 | Fijn amber 9 | 000 ⇔ 255 | 0–100% |
| 115 | Wit 9 | 000 ⇔ 255 | 0–100% |
| 116 | Fijn wit 9 | 000 ⇔ 255 | 0–100% |
| 117 | Kleurenmacro 9 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 118 | Kleurtemperatuur 9 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 119 Strobo 9 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 120 | Rood 10 | 000 ⇔ 255 | 0–100% |
| 121 | Fijn rood 10 | 000 ⇔ 255 | 0–100% |
| 122 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 123 | Fijn groen 10 | 000 ⇔ 255 | 0–100% |
| 124 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 125 | Fijn blauw 10 | 000 ⇔ 255 | 0–100% |
| 126 | Amber 10 | 000 ⇔ 255 | 0–100% |
| 127 | Fijn amber 10 | 000 ⇔ 255 | 0–100% |
| 128 | Wit 10 | 000 ⇔ 255 | 0–100% |
| 129 | Fijn wit 10 | 000 ⇔ 255 | 0–100% |
| 130 | Kleurenmacro 10 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 131 | Kleurtemperatuur 10 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 132 Strobo 10 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 133 | Rood 11 | 000 ⇔ 255 | 0–100% |
| 134 | Fijn rood 11 | 000 ⇔ 255 | 0–100% |
| 135 | Groen 11 | 000 ⇔ 255 | 0–100% |
| 136 | Fijn groen 11 | 000 ⇔ 255 | 0–100% |
| 137 | Blauw 11 | 000 ⇔ 255 | 0–100% |
| 138 | Fijn blauw 11 | 000 ⇔ 255 | 0–100% |
| 139 | Amber 11 | 000 ⇔ 255 | 0–100% |
| 140 | Fijn amber 11 | 000 ⇔ 255 | 0–100% |
| 141 | Wit 11 | 000 ⇔ 255 | 0–100% |
| 142 | Fijn wit 11 | 000 ⇔ 255 | 0–100% |
| 143 | Kleurenmacro 11 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 144 | Kleurtemperatuur 11 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 145 Strobo 11 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, lengthaam tot snel | ||
| 146 | Rood 12 | 000 ⇔ 255 | 0–100% |
| 147 | Fijn rood 12 | 000 ⇔ 255 | 0–100% |
| 148 | Groen 12 | 000 ⇔ 255 | 0–100% |
| 149 | Fijn groen 12 | 000 ⇔ 255 | 0–100% |
| 150 | Blauw 12 | 000 ⇔ 255 | 0–100% |
| 151 | Fijn blauwFijn blauw 12 | 000 ⇔ 255 | 0–100% |
| 152 | Amber 12 | 000 ⇔ 255 | 0–100% |
| 153 | Fijn amber 12 | 000 ⇔ 255 | 0–100% |
| 154 | Wit 12 | 000 ⇔ 255 | 0–100% |
| 155 | Fijn wit 12 | 000 ⇔ 255 | 0–100% |
| 156 | Kleurenmacro 12 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 157 | Kleurtemperatuur 12 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 158 Strobo 12 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 159 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 160 Dimmer snelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
12-cel RGBAW Fine (120 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Fijn rood 1 | 000 ⇔ 255 | 0–100% |
| 3 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 4 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 7 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 9 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn wit 1 | 000 ⇔ 255 | 0–100% |
| 11 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 13 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 14 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 15 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 16 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 17 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 18 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 19 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 20 | Fijn wit 2 | 000 ⇔ 255 | 0–100% |
| 21 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 22 | Fijn rood 3 | 000 ⇔ 255 | 0–100% |
| 23 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 24 | Fijn groen 3 | 000 ⇔ 255 | 0–100% |
| 25 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 26 | Fijn blauw 3 | 000 ⇔ 255 | 0–100% |
| 27 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 28 | Fijn amber 3 | 000 ⇔ 255 | 0–100% |
| 29 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 30 | Fijn wit 3 | 000 ⇔ 255 | 0–100% |
| 31 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 32 | Fijn rood 4 | 000 ⇔ 255 | 0–100% |
| 33 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 34 | Fijn groen 4 | 000 ⇔ 255 | 0–100% |
| 35 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 36 | Fijn blauw 4 | 000 ⇔ 255 | 0–100% |
| 37 | Amber 4 | 000 ⇔ 255 | 0–100% |
| 38 | Fijn amber 4 | 000 ⇔ 255 | 0–100% |
| 39 | Wit 4 | 000 ⇔ 255 | 0–100% |
| 40 | Fijn wit 4 | 000 ⇔ 255 | 0–100% |
| 41 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 42 | Fijn rood 5 | 000 ⇔ 255 | 0–100% |
| 43 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 44 | Fijn groen 5 | 000 ⇔ 255 | 0–100% |
| 45 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 46 | Fijn blauw 5 | 000 ⇔ 255 | 0–100% |
| 47 | Amber 5 | 000 ⇔ 255 | 0–100% |
| 48 | Fijn amber 5 | 000 ⇔ 255 | 0–100% |
| 49 | Wit 5 | 000 ⇔ 255 | 0–100% |
| 50 | Fijn wit 5 | 000 ⇔ 255 | 0–100% |
| 51 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 52 | Fijn rood 6 | 000 ⇔ 255 | 0–100% |
| 53 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 54 | Fijn groen 6 | 000 ⇔ 255 | 0–100% |
| 55 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 56 | Fijn blauw 6 | 000 ⇔ 255 | 0–100% |
| 57 | Amber 6 | 000 ⇔ 255 | 0–100% |
| 58 | Fijn amber 6 | 000 ⇔ 255 | 0–100% |
| 59 | Wit 6 | 000 ⇔ 255 | 0–100% |
| 60 | Fijn wit 6 | 000 ⇔ 255 | 0–100% |
| 61 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 62 | Fijn rood 7 | 000 ⇔ 255 | 0–100% |
| 63 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 64 | Fijn groen 7 | 000 ⇔ 255 | 0–100% |
| 65 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 66 | Fijn blauw 7 | 000 ⇔ 255 | 0–100% |
| 67 | Amber 7 | 000 ⇔ 255 | 0–100% |
| 68 | Fijn amber 7 | 000 ⇔ 255 | 0–100% |
| 69 | Wit 7 | 000 ⇔ 255 | 0–100% |
| 70 | Fijn wit 7 | 000 ⇔ 255 | 0–100% |
| 71 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 72 | Fijn rood 8 | 000 ⇔ 255 | 0–100% |
| 73 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 74 | Fijn groen 8 | 000 ⇔ 255 | 0–100% |
| 75 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 76 | Fijn blauw 8 | 000 ⇔ 255 | 0–100% |
| 77 | Amber 8 | 000 ⇔ 255 | 0–100% |
| 78 | Fijn amber 8 | 000 ⇔ 255 | 0–100% |
| 79 | Wit 8 | 000 ⇔ 255 | 0–100% |
| 80 | Fijn wit 8 | 000 ⇔ 255 | 0–100% |
| 81 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 82 | Fijn rood 9 | 000 ⇔ 255 | 0–100% |
| 83 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 84 | Fijn groen 9 | 000 ⇔ 255 | 0–100% |
| 85 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 86 | Fijn blauw 9 | 000 ⇔ 255 | 0–100% |
| 87 | Amber 9 | 000 ⇔ 255 | 0–100% |
| 88 | Fijn amber 9 | 000 ⇔ 255 | 0–100% |
| 89 | Wit 9 | 000 ⇔ 255 | 0–100% |
| 90 | Fijn wit 9 | 000 ⇔ 255 | 0–100% |
| 91 | Rood 10 | 000 ⇔ 255 | 0–100% |
| 92 | Fijn rood 10 | 000 ⇔ 255 | 0–100% |
| 93 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 94 | Fijn groen 10 | 000 ⇔ 255 | 0–100% |
| 95 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 96 | Fijn blauw 10 | 000 ⇔ 255 | 0–100% |
| 97 | Amber 10 | 000 ⇔ 255 | 0–100% |
| 98 | Fijn amber 10 | 000 ⇔ 255 | 0–100% |
| 99 | Wit 10 | 000 ⇔ 255 | 0–100% |
| 100 | Fijn wit 10 | 000 ⇔ 255 | 0–100% |
| 101 | Rood 11 | 000 ⇔ 255 | 0–100% |
| 102 | Fijn rood 11 | 000 ⇔ 255 | 0–100% |
| 103 | Groen 11 | 000 ⇔ 255 | 0–100% |
| 104 | Fijn groen 11 | 000 ⇔ 255 | 0–100% |
| 105 | Blauw 11 | 000 ⇔ 255 | 0–100% |
| 106 | Fijn blauw 11 | 000 ⇔ 255 | 0–100% |
| 107 | Amber 11 | 000 ⇔ 255 | 0–100% |
| 108 | Fijn amber 11 | 000 ⇔ 255 | 0–100% |
| 109 | Wit 11 | 000 ⇔ 255 | 0–100% |
| 110 | Fijn wit 11 | 000 ⇔ 255 | 0–100% |
| 111 | Rood 12 | 000 ⇔ 255 | 0–100% |
| 112 | Fijn rood 12 | 000 ⇔ 255 | 0–100% |
| 113 | Groen 12 | 000 ⇔ 255 | 0–100% |
| 114 | Fijn groen 12 | 000 ⇔ 255 | 0–100% |
| 115 | Blauw 12 | 000 ⇔ 255 | 0–100% |
| 116 | Fijn blauw 12 | 000 ⇔ 255 | 0–100% |
| 117 | Amber 12 | 000 ⇔ 255 | 0–100% |
| 118 | Fijn amber 12 | 000 ⇔ 255 | 0–100% |
| 119 | Wit 12 | 000 ⇔ 255 | 0–100% |
| 120 | Fijn wit 12 | 000 ⇔ 255 | 0–100% |
12-cel RGBAW EXT (99 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 Dimmer | 000 ⇌ 255 0-100% | ||
| 2 Fijné dimmer | 000 ⇌ 255 0-100% | ||
| 3 Rood 1 | 000 ⇌ 255 0-100% | ||
| 4 Groen 1 | 000 ⇌ 255 0-100% | ||
| 5 Blauw 1 | 000 ⇌ 255 0-100% | ||
| 6 Amber 1 | 000 ⇌ 255 0-100% | ||
| 7 Wit 1 | 000 ⇌ 255 0-100% | ||
| 8 Kleurenmacro 1 | 000 ⇌ 255 | Zie Kleuren macrodiagram | |
| 9 Kleurtemperatuur 1 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart | |
| 10 Strobo 1 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 11 Rood 2 | 000 ⇌ 255 0-100% | ||
| 12 Groen 2 | 000 ⇌ 255 0-100% | ||
| 13 Blauw 2 | 000 ⇌ 255 0-100% | ||
| 14 Amber 2 | 000 ⇌ 255 0-100% | ||
| 15 Wit 2 | 000 ⇌ 255 0-100% | ||
| 16 Kleurenmacro 2 | 000 ⇌ 255 | Zie Kleuren macrodiagram | |
| 17 Kleurtemperatuur 2 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart | |
| 18 Strobo 2 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 19 Rood 3 | 000 ⇌ 255 0-100% | ||
| 20 Groen 3 | 000 ⇌ 255 0-100% | ||
| 21 Blauw 3 | 000 ⇌ 255 0-100% | ||
| 22 Amber 3 | 000 ⇌ 255 0-100% | ||
| 23 Wit 3 | 000 ⇌ 255 0-100% | ||
| 24 Kleurenmacro 3 | 000 ⇌ 255 | Zie Kleuren macrodiagram | |
| 25 Kleurtemperatuur 3 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart | |
| 26 Strobo 3 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, langaam tot snel | ||
| 27 Rood 4 | 000 ⇌ 255 0-100% | ||
| 28 Groen 4 | 000 ⇌ 255 0-100% | ||
| 29 Blauw 4 | 000 ⇌ 255 0-100% | ||
| 30 Amber 4 | 000 ⇌ 255 0-100% | ||
| 31 Wit 4 | 000 ⇌ 255 0-100% | ||
| 32 Kleurenmacro 4 | 000 ⇌ 255 | Zie Kleuren macrodiagram | |
| 33 Kleurtemperatuur 4 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart | |
| 34 Strobo 4 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,langzaam tot snel | ||
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 35 Rood 5 | 000 ⇔ 255 0-100% | ||
| 36 Groen 5 | 000 ⇔ 255 0-100% | ||
| 37 Blauw 5 | 000 ⇔ 255 0-100% | ||
| 38 Amber 5 | 000 ⇔ 255 0-100% | ||
| 39 Wit 5 | 000 ⇔ 255 0-100% | ||
| 40 Kleurenmacro 5 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 41 Kleurtemperatuur 5 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 42 Strobo 5 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop, langzaam tot snel | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop, langzeam tot snel | |
| 43 Rood 6 | 000 ⇔ 255 0-100% | ||
| 44 Groen 6 | 000 ⇔ 255 0-100% | ||
| 45 Blauw 6 | 000 ⇔ 255 0-100% | ||
| 46 Amber 6 | 000 ⇔ 255 0-100% | ||
| 47 Wit 6 | 000 ⇔ 255 0-100% | ||
| 48 Kleurenmacro 6 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 49 Kleurtemperatuur 6 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 50 Strobo 6 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop, longzaam tot snel | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige strobuscoop, langzaam tot snel | |
| 51 Rood 7 | 000 ⇔ 255 0-100% | ||
| 52 Groen 7 | 000 ⇔ 255 0-100% | ||
| 53 Blauw 7 | 000 ⇔ 255 0-100% | ||
| 54 Amber 7 | 000 ⇔ 255 0-100% | ||
| 55 Wit 7 | 000 ⇔ 255 0-100% | ||
| 56 Kleurenmacro 7 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 57 Kleurtemperatuur 7 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 58 Strobo 7 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop, langaam tot snel | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige strobuscoop, langzaam tot snel | |
| 59 Rood 8 | 000 ⇔ 255 0-100% | ||
| 60 Groen 8 | 000 ⇔ 255 0-100% | ||
| 61 Blauw 8 | 000 ⇔ 255 0-100% | ||
| 62 Amber 8 | 000 ⇔ 255 0-100% | ||
| 63 Wit 8 | 000 ⇔ 255 0-100% | ||
| 64 Kleurenmacro 8 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 65 Kleurtemperatuur 8 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 66 Strobo 8 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop,langzaam tot snel | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige strobescoop, langzaam tot snel | |
| 67 Rood 9 | 000 ⇔ 255 0-100% | ||
| 68 Groen 9 | 000 ⇔ 255 0-100% | ||
| 69 Blauw 9 | 000 ⇔ 255 0-100% | ||
| 70 Amber 9 | 000 ⇔ 255 0-100% | ||
| 71 Wit 9 | 000 ⇔ 255 0-100% | ||
| 72 Kleurenmacro 9 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 73 Kleurtemperatuur 9 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 74 Strobo 9 | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 Stroboscoop, langzaam tot snel | |||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 75 Rood 10 | 000 ⇔ 255 0-100% | ||
| 76 Groen 10 | 000 ⇔ 255 0-100% | ||
| 77 Blauw 10 | 000 ⇔ 255 0-100% | ||
| 78 Amber 10 | 000 ⇔ 255 0-100% | ||
| 79 Wit 10 | 000 ⇔ 255 0-100% | ||
| 80 Kleurenmacro 10 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 81 Kleurtemperatuur 10 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 82 Strobo 10 | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 Stroboscoop, langzaam tot snel | |||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 188 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 83 Rood 11 | 000 ⇔ 255 0-100% | ||
| 84 Groen 11 | 000 ⇔ 255 0-100% | ||
| 85 Blauw 11 | 000 ⇔ 255 0-100% | ||
| 86 Amber 11 | 000 ⇔ 255 0-100% | ||
| 87 Wit 11 | 000 ⇔ 255 0-100% | ||
| 88 Kleurenmacro 11 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 89 Kleurtemperatuur 11 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 90 Strobo 11 | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 Stroboscoop, langzaam tot snel | |||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 185 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 91 Rood 12 | 000 ⇔ 255 0-100% | ||
| 92 Groen 12 | 000 ⇔ 255 0-100% | ||
| 93 Blauw 12 | 000 ⇔ 255 0-100% | ||
| 94 Amber 12 | 000 ⇔ 255 0-100% | ||
| 95 Wit 12 | 000 ⇔ 255 0-100% | ||
| 96 Kleurenmacro 12 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 97 Kleurtemperatuur 12 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 98 Strobo 12 | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 Stroboscoop, langzaam tot snel | |||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 183 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 99 Strobo alle | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 Stroboscoop, langzaam tot snel | |||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 184 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
12-cel RGBA EXT (87 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 7 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 8 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 9 Strobo 1 | 000 ⇔ 009 Geen functie | ||
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 10 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 11 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 12 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 13 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 14 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 15 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 16 | Strobo 2 | 000 ⇔ 009 Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 Geen functie | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 17 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 18 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 19 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 20 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 21 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 22 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 23 | Strobo 3 | 000 ⇔ 009 Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 24 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 25 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 26 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 27 | Amber 4 | 000 ⇔ 255 | 0–100% |
| 28 | Kleurenmacro 4 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 29 | Kleurtemperatuur 4 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 30 | Strobo 4 | 000 ⇔ 009 Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 Geen functie | |||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | |||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 31 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 32 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 33 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 34 | Amber 5 | 000 ⇔ 255 | 0–100% |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 35 | Kleurenmacro 5 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 36 | Kleurtemperatuur 5 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 37 Strobo 5 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | |
| 38 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 39 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 40 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 41 | Amber 6 | 000 ⇔ 255 | 0–100% |
| 42 | Kleurenmacro 6 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 43 | Kleurtemperatuur 6 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 44 Strobo 6 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop. langzaam tot snel | |
| 45 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 46 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 47 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 48 | Amber 7 | 000 ⇔ 255 | 0–100% |
| 49 | Kleurenmacro 7 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 50 | Kleurtemperatuur 7 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 51 Strobo 7 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop., langzaam tot snel | |
| 52 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 53 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 54 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 55 | Amber 8 | 000 ⇔ 255 | 0–100% |
| 56 | Kleurenmacro 8 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 57 | Kleurtemperatuur 8 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 58 Strobo 8 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop,, langzaam tot snel | |
| 59 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 60 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 61 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 62 | Amber 9 | 000 ⇔ 255 | 0–100% |
| 63 | Kleurenmacro 9 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 64 | Kleurtemperatuur 9 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 65 Strobo 9 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 66 Rood 10 000 ⇌ 255 0–100% | |||
| 67 | Groen 10 | 000 ⇌ 255 | 0–100% |
| 68 | Blauw 10 | 000 ⇌ 255 | 0–100% |
| 69 | Amber 10 | 000 ⇌ 255 | 0–100% |
| 70 | Kleurenmacro 10 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 71 | Kleurtemperatuur 10 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 72 Strobo 10 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 73 Rood 11 000 ⇌ 255 0–100% | |||
| 74 | Groen 11 | 000 ⇌ 255 | 0–100% |
| 75 | Blauw 11 | 000 ⇌ 255 | 0–100% |
| 76 | Amber 11 | 000 ⇌ 255 | 0–100% |
| 77 | Kleurenmacro 12 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 78 | Kleurtemperatuur 12 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 79 Strobo 11 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,langzaam tot snel | ||
| 80 Rood 12 000 ⇌ 255 0–100% | |||
| 81 | Groen 12 | 000 ⇌ 255 | 0–100% |
| 82 | Blauw 12 | 000 ⇌ 255 | 0–100% |
| 83 | Amber 12 | 000 ⇌ 255 | 0–100% |
| 84 | Kleurenmacro 12 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 85 | Kleurtemperatuur 12 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 86 Strobo 12 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,longzaam tot snel | ||
| 87 Strobo alle | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,Langzaam tot snel | ||
12-cel HSIC (85 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer 1 | 000 ⇔ 255 | 0–100% |
| 2 | Tint 1 | 000 ⇔ 255 | 0–100% |
| 3 | Tint Fine 1 | 000 ⇔ 255 | 0–100% |
| 4 | Verzadiging 1 | 000 ⇔ 255 | 0–100% |
| 5 Strobo 1 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemefect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, langzaam tot snel | ||
| 6 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 | Dimmer 2 | 000 ⇔ 255 | 0–100% |
| 9 | Tint 2 | 000 ⇔ 255 | 0–100% |
| 10 | Tint Fine 2 | 000 ⇔ 255 | 0–100% |
| 11 | Verzadiging 2 | 000 ⇔ 255 | 0–100% |
| 12 | Strobo 2 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemefect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, langzeam tot snel | |
| 13 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 | Dimmer 3 | 000 ⇔ 255 | 0–100% |
| 16 | Tint 3 | 000 ⇔ 255 | 0–100% |
| 17 | Tint Fine 3 | 000 ⇔ 255 | 0–100% |
| 18 | Verzadiging 3 | 000 ⇔ 255 | 0–100% |
| 19 | Strobo 3 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemefect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, langzam tot snel | |
| 20 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 21 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 22 | Dimmer 4 | 000 ⇔ 255 | 0–100% |
| 23 | Tint 4 | 000 ⇔ 255 | 0–100% |
| 24 | Tint Fine 4 | 000 ⇔ 255 | 0–100% |
| 25 | Verzadiging 4 | 000 ⇔ 255 | 0–100% |
| 26 | Strobo 4 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemefect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, langaam tot snel | |
| 27 | Kleurenmacro 4 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 28 | Kleurtemperatuur 4 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 29 | Dimmer 5 | 000 ⇔ 255 | 0–100% |
| 30 | Tint 5 | 000 ⇔ 255 | 0–100% |
| 31 | Tint Fine 5 | 000 ⇔ 255 | 0–100% |
| 32 | Verzadiging 5 | 000 ⇔ 255 | 0–100% |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 33 Strobo 5 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | Zie Kleuren macrodiagram | |
| 34 | Kleurenmacro 5 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 35 | Kleurtemperatuur 5 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 36 | Dimmer 6 | 000 ⇔ 255 | 0–100% |
| 37 | Tint 6 | 000 ⇔ 255 | 0–100% |
| 38 | Tint Fine 6 | 000 ⇔ 255 | 0–100% |
| 39 | Verzadiging 6 | 000 ⇔ 255 | 0–100% |
| 40 Strobo 6 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | Zie Kleuren macrodiagram | |
| 41 | Kleurenmacro 6 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 42 | Kleurtemperatuur 6 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 43 | Dimmer 7 | 000 ⇔ 255 | 0–100% |
| 44 | Tint 7 | 000 ⇔ 255 | 0–100% |
| 45 | Tint Fine 7 | 000 ⇔ 255 | 0–100% |
| 46 | Verzadiging 7 | 000 ⇔ 255 | 0–100% |
| 47 Strobo 7 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | Zie Kleuren macrodiagram | |
| 48 | Kleurenmacro 7 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 49 | Kleurtemperatuur 7 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 50 | Dimmer 8 | 000 ⇔ 255 | 0–100% |
| 51 | Tint 8 | 000 ⇔ 255 | 0–100% |
| 52 | Tint Fine 8 | 000 ⇔ 255 | 0–100% |
| 53 | Verzadiging 8 | 000 ⇔ 255 | 0–100% |
| 54 Strobo 8 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop,langzaam tot snel | Zie Kleuren macrodiagram | |
| 55 | Kleurenmacro 8 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 56 | Kleurtemperatuur 8 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 57 | Dimmer 9 | 000 ⇔ 255 | 0–100% |
| 58 | Tint 9 | 000 ⇔ 255 | 0–100% |
| 59 | Tint Fine 9 | 000 ⇔ 255 | 0–100% |
| 60 | Verzadiging 9 | 000 ⇔ 255 | 0–100% |
| 61 Strobo 9 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop,longzaam tot snel | Zie Kleuren macrodiagram | |
| 62 | Kleurenmacro 9 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 63 | Kleurtemperatuur 9 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 64 | Dimmer 10 | 000 ⇔ 255 | 0–100% |
| 65 | Tint 10 | 000 ⇔ 255 | 0–100% |
| 66 | Tint Fine 10 | 000 ⇔ 255 | 0–100% |
| 67 | Verzadiging 10 | 000 ⇔ 255 | 0–100% |
| 68 Strobo 10 | 000 ⇔ 009 Geen functie010 ⇔ 099 troboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 69 | Kleurenmacro 10 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 70 | Kleurtemperatuur 10 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 71 | Dimmer 11 | 000 ⇔ 255 | 0–100% |
| 72 | Tint 11 | 000 ⇔ 255 | 0–100% |
| 73 | Tint Fine 11 | 000 ⇔ 255 | 0–100% |
| 74 | Verzadiging 11 | 000 ⇔ 255 | 0–100% |
| 75 Strobo 11 | 000 ⇔ 009 Geen functie010 ⇔ 099troboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop. langzaam tot snel | ||
| 76 | Kleurenmacro 11 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 77 | Kleurtemperatuur 11 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 78 | Dimmer 12 | 000 ⇔ 255 | 0–100% |
| 79 | Tint 12 | 000 ⇔ 255 | 0–100% |
| 80 | Tint Fine 12 | 000 ⇔ 255 | 0–100% |
| 81 | Verzadiging 12 | 000 ⇔ 255 | 0–100% |
| 82 Strobo 12 | 000 ⇔ 009 Geen functie010 ⇔ 099 $troboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop; langzaam tot snel | ||
| 83 | Kleurenmacro 12 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 84 | Kleurtemperatuur 12 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 85 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
12-cel RGB EXT (75 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | 0–100% | |
| 9 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 10 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 11 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 12 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 13 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 14 | Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzeam tot snel | 0–100% |
| 15 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 16 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 17 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 18 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 19 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 20 | Strobo 3 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzam tot snel | 0–100% |
| 21 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 22 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 23 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 24 | Kleurenmacro 4 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 25 | Kleurtemperatuur 4 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 26 | Strobo 4 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | 0–100% |
| 27 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 28 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 29 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 30 | Kleurenmacro 5 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 31 | Kleurtemperatuur 5 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 32 Strobo 5 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, langzaam tot snel | 0–100% | |
| 33 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 34 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 35 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 36 | Kleurenmacro 6 | 000 ⇔ 255 | ZieKleuren macrodiagram |
| 37 | Kleurtemperatuur 6 | 000 ⇔ 255 | ZieKleurtemperatuur-kaart |
| 38 Strobo 6 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop, longzaam tot snel | 0–100% | |
| 39 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 40 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 41 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 42 | Kleurenmacro 7 | 000 ⇔ 255 | ZieKleuren macrodiagram |
| 43 | Kleurtemperatuur 7 | 000 ⇔ 255 | ZieKleurtemperatuur-kaart |
| 44 Strobo 7 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop,langzaam tot snel | 0–100% | |
| 45 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 46 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 47 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 48 | Kleurenmacro 8 | 000 ⇔ 255 | ZieKleuren macrodiagram |
| 49 | Kleurtemperatuur 8 | 000 ⇔ 255 | ZieKleurtemperatuur-kaart |
| 5 Strobo 8 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop,longzaam tot snel | 0–100% | |
| 51 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 52 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 53 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 54 | Kleurenmacro 9 | 000 ⇔ 255 | ZieKleuren macrodiagram |
| 55 | Kleurtemperatuur 9 | 000 ⇔ 255 | ZieKleurtemperatuur-kaart |
| 56 Strobo 9 | 000 ⇔ 009Geen functie010 ⇔ 099Stroboscoop, langzaam tot snel100 ⇔ 109Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189Geen functie190 ⇔ 255Willekeurige stroboscoop,Langzaam tot snel | 0–100% | |
| 57 | Rood 10 | 000 ⇔ 255 | 0–100% |
| 58 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 59 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 60 | Kleurenmacro 10 | 000 ⇔ 255 | ZieKleuren macrodiagram |
| 61 | Kleurtemperatuur 10 | 000 ⇔ 255 | ZieKleurtemperatuur-kaart |
| 62 Strobo 10 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 63 Rood 11 000 ⇌ 255 0–100% | |||
| 64 | Groen 11 | 000 ⇌ 255 | 0–100% |
| 65 | Blauw 11 | 000 ⇌ 255 | 0–100% |
| 66 | Kleurenmacro 11 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 67 | Kleurtemperatuur 11 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 68 Strobo 11 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 69 Rood 12 000 ⇌ 255 0–100% | |||
| 70 | Groen 12 | 000 ⇌ 255 | 0–100% |
| 71 | Blauw 12 | 000 ⇌ 255 | 0–100% |
| 72 | Kleurenmacro 12 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 73 | Kleurtemperatuur 12 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 74 Strobo 12 | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,langzaam tot snel | ||
| 75 Strobo alle | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop,longzaam tot snel | ||
12-cel RGBAW (60 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 4 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 5 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 6 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 7 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 8 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 9 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 10 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 11 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 12 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 13 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 14 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 15 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 16 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 17 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 18 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 19 | Amber 4 | 000 ⇔ 255 | 0–100% |
| 20 | Wit 4 | 000 ⇔ 255 | 0–100% |
| 21 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 22 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 23 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 24 | Amber 5 | 000 ⇔ 255 | 0–100% |
| 25 | Wit 5 | 000 ⇔ 255 | 0–100% |
| 26 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 27 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 28 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 29 | Amber 6 | 000 ⇔ 255 | 0–100% |
| 30 | Wit 6 | 000 ⇔ 255 | 0–100% |
| 31 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 32 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 33 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 34 | Amber 7 | 000 ⇔ 255 | 0–100% |
| 35 | Wit 7 | 000 ⇔ 255 | 0–100% |
| 36 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 37 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 38 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 39 | Amber 8 | 000 ⇔ 255 | 0–100% |
| 40 | Wit 8 | 000 ⇔ 255 | 0–100% |
| 41 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 42 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 43 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 44 | Amber 9 | 000 ⇔ 255 | 0–100% |
| 45 | Wit 9 | 000 ⇔ 255 | 0–100% |
| 46 | Rood 10 | 000 ⇔ 255 | 0–100% |
| 47 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 48 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 49 | Amber 10 | 000 ⇔ 255 | 0–100% |
| 50 | Wit 10 | 000 ⇔ 255 | 0–100% |
| 51 | Rood 11 | 000 ⇔ 255 | 0–100% |
| 52 | Groen 11 | 000 ⇔ 255 | 0–100% |
| 53 | Blauw 11 | 000 ⇔ 255 | 0–100% |
| 54 | Amber 11 | 000 ⇔ 255 | 0–100% |
| 55 | Wit 11 | 000 ⇔ 255 | 0–100% |
| 56 | Rood 12 | 000 ⇔ 255 | 0–100% |
| 57 | Groen 12 | 000 ⇔ 255 | 0–100% |
| 58 | Blauw 12 | 000 ⇔ 255 | 0–100% |
| 59 | Amber 12 | 000 ⇔ 255 | 0–100% |
| 60 | Wit 12 | 000 ⇔ 255 | 0–100% |
12-cel RGBA 48 CH
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 4 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 5 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 6 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 7 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 8 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 9 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 10 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 11 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 12 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 13 | Rood 4 | 000 ⇔ 255 | 0–100% |
| 14 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 15 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 16 | Amber 4 | 000 ⇔ 255 | 0–100% |
| 17 | Rood 5 | 000 ⇔ 255 | 0–100% |
| 18 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 19 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 20 | Amber 5 | 000 ⇔ 255 | 0–100% |
| 21 | Rood 6 | 000 ⇔ 255 | 0–100% |
| 22 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 23 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 24 | Amber 6 | 000 ⇔ 255 | 0–100% |
| 25 | Rood 7 | 000 ⇔ 255 | 0–100% |
| 26 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 27 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 28 | Amber 7 | 000 ⇔ 255 | 0–100% |
| 29 | Rood 8 | 000 ⇔ 255 | 0–100% |
| 30 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 31 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 32 | Amber 8 | 000 ⇔ 255 | 0–100% |
| 33 | Rood 9 | 000 ⇔ 255 | 0–100% |
| 34 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 35 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 36 | Amber 9 | 000 ⇔ 255 | 0–100% |
| 37 | Rood 10 | 000 ⇔ 255 | 0–100% |
| 38 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 39 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 40 | Amber 10 | 000 ⇔ 255 | 0–100% |
| 41 | Rood 11 | 000 ⇔ 255 | 0–100% |
| 42 | Groen 11 | 000 ⇔ 255 | 0–100% |
| 43 | Blauw 11 | 000 ⇔ 255 | 0–100% |
| 44 | Amber 11 | 000 ⇔ 255 | 0–100% |
| 45 | Rood 12 | 000 ⇔ 255 | 0–100% |
| 46 | Groen 12 | 000 ⇔ 255 | 0–100% |
| 47 | Blauw 12 | 000 ⇔ 255 | 0–100% |
| 48 | Amber 12 | 000 ⇔ 255 | 0–100% |
12-cel RGB (36 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 4 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 5 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 6 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 7 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 8 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 9 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 10 Rood 4 000 ⇔ 255 0–100% | |||
| 11 | Groen 4 | 000 ⇔ 255 | 0–100% |
| 12 | Blauw 4 | 000 ⇔ 255 | 0–100% |
| 13 Rood 5 000 ⇔ 255 0–100% | |||
| 14 | Groen 5 | 000 ⇔ 255 | 0–100% |
| 15 | Blauw 5 | 000 ⇔ 255 | 0–100% |
| 16 Rood 6 000 ⇔ 255 0–100% | |||
| 17 | Groen 6 | 000 ⇔ 255 | 0–100% |
| 18 | Blauw 6 | 000 ⇔ 255 | 0–100% |
| 19 Rood 7 000 ⇔ 255 0–100% | |||
| 20 | Groen 7 | 000 ⇔ 255 | 0–100% |
| 21 | Blauw 7 | 000 ⇔ 255 | 0–100% |
| 22 Rood 8 000 ⇔ 255 0–100% | |||
| 23 | Groen 8 | 000 ⇔ 255 | 0–100% |
| 24 | Blauw 8 | 000 ⇔ 255 | 0–100% |
| 25 Rood 9 000 ⇔ 255 0–100% | |||
| 26 | Groen 9 | 000 ⇔ 255 | 0–100% |
| 27 | Blauw 9 | 000 ⇔ 255 | 0–100% |
| 28 Rood 10 000 ⇔ 255 0–100% | |||
| 29 | Groen 10 | 000 ⇔ 255 | 0–100% |
| 30 | Blauw 10 | 000 ⇔ 255 | 0–100% |
| 31 Rood 11 000 ⇔ 255 0–100% | |||
| 32 | Groen 11 | 000 ⇔ 255 | 0–100% |
| 33 | Blauw 11 | 000 ⇔ 255 | 0–100% |
| 34 Rood 12 000 ⇔ 255 0–100% | |||
| 35 | Groen 12 | 000 ⇔ 255 | 0–100% |
| 36 | Blauw 12 | 000 ⇔ 255 | 0–100% |
3-cel persoonlijkheden
3-cel RGBAW FULL (43 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Fijn rood 1 | 000 ⇔ 255 | 0–100% |
| 5 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 7 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 9 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 11 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn wit 1 | 000 ⇔ 255 | 0–100% |
| 13 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 14 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 16 Rood | 2 000 ⇔ 255 0–100% | ||
| 17 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 18 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 19 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 20 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 21 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 22 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 23 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 24 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 25 | Fijn wit 2 | 000 ⇔ 255 | 0–100% |
| 26 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 27 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 28 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 29 Rood | 3 000 ⇔ 255 0–100% | ||
| 30 | Fijn rood 3 | 000 ⇔ 255 | 0–100% |
| 31 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 32 | Fijn groen 3 | 000 ⇔ 255 | 0–100% |
| 33 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 34 | Fijn blauw 3 | 000 ⇔ 255 | 0–100% |
| 35 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 36 | Fijn amber 3 | 000 ⇔ 255 | 0–100% |
| 37 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 38 | Fijn wit 3 | 000 ⇔ 255 | 0–100% |
| 39 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 40 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 41 Strobo 3 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | ||
| 42 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, lonzam tot snel | ||
| 43 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
3-cel RGBAW Fine (30 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Fijn rood 1 | 000 ⇔ 255 | 0–100% |
| 3 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 4 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 7 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 9 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn wit 1 | 000 ⇔ 255 | 0–100% |
| 11 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 13 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 14 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 15 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 16 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 17 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 18 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 19 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 20 | Fijn wit 2 | 000 ⇔ 255 | 0–100% |
| 21 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 22 | Fijn rood 3 | 000 ⇔ 255 | 0–100% |
| 23 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 24 | Fijn groen 3 | 000 ⇔ 255 | 0–100% |
| 25 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 26 | Fijn blauw 3 | 000 ⇔ 255 | 0–100% |
| 27 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 28 | Fijn amber 3 | 000 ⇔ 255 | 0–100% |
| 29 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 30 | Fijn wit 3 | 000 ⇔ 255 | 0–100% |
3-cel RGBAW EXT (27 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 7 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 8 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 9 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 10 | Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | Geen functieBliksemeffect, langzaam tot snel |
| 11 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 12 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 13 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 14 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 15 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 16 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 17 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 18 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | |
| 19 Rood | 3 000 ⇔ 255 0–100% | ||
| 20 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 21 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 22 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 23 | Wit 3 | 000 ⇔ 255 | 0–100% |
| 24 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 25 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 25 Strobo 3 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop. langzaam tot snel | |
| 26 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop., langzaam tot snel |
3-cel RGBA EXT (24 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 7 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 8 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 9 | Strobo 1 | 000 ⇔ 009 | Geen functie |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 10 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 11 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 12 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 13 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 14 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 1516 Strobo 2 | Kleurtemperatuur 2 | 000 ⇔ 255000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | Zie Kleurtemperatuur-kaart |
| 17 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 18 | Groen 3 000 ⇔ 255 0– | 100% | |
| 19 | Blauw 3 000 ⇔ 255 0– | 100% | |
| 20 | Amber 3 000 ⇔ 255 0– | 100% | |
| 21 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 22 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 23 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 24 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzeam tot snel |
3-cel HSIC (22 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer 1 | 000 ⇔ 255 | 0–100% |
| 2 | Tint 1 | 000 ⇔ 255 | 0–100% |
| 3 | Tint Fine 1 | 000 ⇔ 255 | 0–100% |
| 4 | Verzadiging 1 | 000 ⇔ 255 | 0–100% |
| 5 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | |
| 6 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 | Dimmer 2 | 000 ⇔ 255 | 0–100% |
| 9 | Tint 2 | 000 ⇔ 255 | 0–100% |
| 10 | Tint Fine 2 | 000 ⇔ 255 | 0–100% |
| 11 | Verzadiging 2 | 000 ⇔ 255 | 0–100% |
| 12 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 | Willekeurige stroboscoop. langzaam tot snel | |
| 13 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 | Dimmer 3 | 000 ⇔ 255 | 0–100% |
| 16 | Tint 3 | 000 ⇔ 255 | 0–100% |
| 17 | Tint Fine 3 | 000 ⇔ 255 | 0–100% |
| 18 | Verzadiging 3 | 000 ⇔ 255 | 0–100% |
| 19 Strobo 3 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 20 | Kleurenmacro 3 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 21 | Kleurtemperatuur 3 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 22 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
3-cel RGB EXT (21 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇌ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇌ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇌ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇌ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇌ 255 | 0–100% |
| 6 | Kleurenmacro 1 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 8 Strobo 1 | 000 ⇌ 009 | Geen functie | |
| 010 ⇌ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇌ 109 | Geen functie | ||
| 110 ⇌ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇌ 189 | Geen functie | ||
| 190 ⇌ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 9 | Rood 2 | 000 ⇌ 255 | 0–100% |
| 10 | Groen 2 | 000 ⇌ 255 | 0–100% |
| 11 | Blauw 2 | 000 ⇌ 255 | 0–100% |
| 12 | Kleurenmacro 2 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 13 | Kleurtemperatuur 2 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 14 | Strobo 2 | 000 ⇌ 009 | Geen functie |
| 010 ⇌ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇌ 109 | Geen functie | ||
| 110 ⇌ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇌ 189 | Geen functie | ||
| 190 ⇌ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 15 | Rood 3 | 000 ⇌ 255 | 0–100% |
| 16 | Groen 3 | 000 ⇌ 255 | 0–100% |
| 17 | Blauw 3 | 000 ⇌ 255 | 0–100% |
| 18 | Kleurenmacro 3 | 000 ⇌ 255 | Zie Kleuren macrodiagram |
| 19 | Kleurtemperatuur 3 | 000 ⇌ 255 | Zie Kleurtemperatuur-kaart |
| 20 | Strobo 3 | 000 ⇌ 009 | Geen functie |
| 010 ⇌ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇌ 109 | Geen functie | ||
| 110 ⇌ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇌ 189 | |||
| 190 ⇌ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 21 Strobo alle | 000 ⇌ 009 Geen functie010 ⇌ 099 Stroboscoop, langzaam tot snel100 ⇌ 109 Geen functie110 ⇌ 179 Bliksemeffect, langzaam tot snel180 ⇌ 189 Geen functie190 ⇌ 255 Willekeurige stroboscoop, langzaam tot snel | ||
3-cel RGBAW (15 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 4 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 5 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 6 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 7 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 8 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 9 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 10 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 11 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 12 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 13 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 14 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 15 | Wit 3 | 000 ⇔ 255 | 0–100% |
3-cel RGBA (12 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood 1 | 000 ⇌ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇌ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇌ 255 | 0–100% |
| 4 | Amber 1 | 000 ⇌ 255 | 0–100% |
| 5 | Rood 2 | 000 ⇌ 255 | 0–100% |
| 6 | Groen 2 | 000 ⇌ 255 | 0–100% |
| 7 | Blauw 2 | 000 ⇌ 255 | 0–100% |
| 8 | Amber 2 | 000 ⇌ 255 | 0–100% |
| 9 | Rood 3 | 000 ⇌ 255 | 0–100% |
| 10 | Groen 3 | 000 ⇌ 255 | 0–100% |
| 11 | Blauw 3 | 000 ⇌ 255 | 0–100% |
| 12 | Amber 3 | 000 ⇌ 255 | 0–100% |
3-cel RGB (9 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 4 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 5 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 6 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 7 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 8 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 9 | Blauw 3 | 000 ⇔ 255 | 0–100% |
2-cel persoonlijkheden
2-cel RGBAW FULL (30 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 0-100% | |
| 2 | Fijne dimmer | 000 ⇔ 255 0-100% | |
| 3 | Rood 1 | 000 ⇔ 255 0-100% | |
| 4 | Fijn rood 1 | 000 ⇔ 255 0-100% | |
| 5 | Groen 1 | 000 ⇔ 255 0-100% | |
| 6 | Fijn groen 1 | 000 ⇔ 255 0-100% | |
| 7 | Blauw 1 | 000 ⇔ 255 0-100% | |
| 8 | Fijn blauw 1 | 000 ⇔ 255 0-100% | |
| 9 | Amber 1 | 000 ⇔ 255 0-100% | |
| 10 | Fijn amber 1 | 000 ⇔ 255 0-100% | |
| 11 | Wit 1 | 000 ⇔ 255 0-100% | |
| 12 | Fijn wit 1 | 000 ⇔ 255 0-100% | |
| 13 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 16 | Rood 2 | 000 ⇔ 255 0-100% | |
| 17 | Fijn rood 2 | 000 ⇔ 255 0-100% | |
| 18 | Groen 2 | 000 ⇔ 255 0-100% | |
| 19 | Fijn groen 2 | 000 ⇔ 255 0-100% | |
| 20 | Blauw 2 | 000 ⇔ 255 0-100% | |
| 21 | Fijn blauw 2 | 000 ⇔ 255 0-100% | |
| 22 | Amber 2 | 000 ⇔ 255 0-100% | |
| 23 | Fijn amber 2 | 000 ⇔ 255 0-100% | |
| 24 | Wit 2 | 000 ⇔ 255 0-100% | |
| 25 | Fijn wit 2 | 000 ⇔ 255 0-100% | |
| 26 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 27 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 28 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 29 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | ||
| 30 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
2-cel RGBAW Fine (20 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 2 | Fijn rood 1 | 000 ⇔ 255 | 0–100% |
| 3 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 4 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 7 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 9 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn wit 1 | 000 ⇔ 255 | 0–100% |
| 11 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 13 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 14 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 15 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 16 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 17 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 18 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 19 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 20 | Fijn wit 2 | 000 ⇔ 255 | 0–100% |
2-cel RGBAW EXT (19 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 7 | Wit 1 | 000 ⇔ 255 | 0–100% |
| 8 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 9 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 10 | Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | |
| 11 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 12 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 13 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 14 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 15 | Wit 2 | 000 ⇔ 255 | 0–100% |
| 16 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 17 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 18 | Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzeam tot snel | |
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 19 Strobo alle | 000 ⇔ 009 | Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
2-cel RGBA EXT (17 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 Dimmer | 000 ⇔ 255 0 | -100% | |
| 2 Fijne dimmer | 000 ⇔ 255 0 | -100% | |
| 3 Rood 1 | 000 ⇔ 255 0 | -100% | |
| 4 Groen 1 | 000 ⇔ 255 0 | -100% | |
| 5 Blauw 1 | 000 ⇔ 255 0 | -100% | |
| 6 Amber 1 | 000 ⇔ 255 0 | -100% | |
| 7 Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 8 Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 9 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 10 Rood 2 | 000 ⇔ 255 0 | -100% | |
| 11 Groen 2 | 000 ⇔ 255 0 | -100% | |
| 12 Blauw 2 | 000 ⇔ 255 0 | -100% | |
| 13 Amber 2 | 000 ⇔ 255 0 | -100% | |
| 14 Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 15 Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 16 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 17 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | ||
2-cel HSIC (15 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer 1 | 000 ⇔ 255 | 0–100% |
| 2 | Tint 1 | 000 ⇔ 255 | 0–100% |
| 3 | Tint Fine 1 | 000 ⇔ 255 | 0–100% |
| 4 | Verzadiging 1 | 000 ⇔ 255 | 0–100% |
| 5 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 6 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 | Dimmer 2 | 000 ⇔ 255 | 0–100% |
| 9 | Tint 2 | 000 ⇔ 255 | 0–100% |
| 10 | Tint Fine 2 | 000 ⇔ 255 | 0–100% |
| 11 | Verzadiging 2 | 000 ⇔ 255 | 0–100% |
| 12 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 13 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
2-cel RGB EXT (15 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood 1 | 000 ⇔ 255 | 0–100% |
| 4 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 5 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 6 | Kleurenmacro 1 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur 1 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 Strobo 1 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 9 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 10 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 11 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 12 | Kleurenmacro 2 | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 13 | Kleurtemperatuur 2 | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 14 Strobo 2 | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, longzaam tot snel | ||
| 15 Strobo alle | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langaam tot snel | ||
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Rood 1 | 000 ⇌ 255 | 0–100% |
| 2 | Groen 1 | 000 ⇌ 255 | 0–100% |
| 3 | Blauw 1 | 000 ⇌ 255 | 0–100% |
| 4 | Rood 2 | 000 ⇌ 255 | 0–100% |
| 5 | Groen 2 | 000 ⇌ 255 | 0–100% |
| 6 | Blauw 2 | 000 ⇌ 255 | 0–100% |
1-cel persoonlijkheden
1-cel RGBAW FULL (16 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood | 000 ⇔ 255 | 0–100% |
| 4 | Fijn rood | 000 ⇔ 255 | 0–100% |
| 5 | Groen | 000 ⇔ 255 | 0–100% |
| 6 | Fijn groen | 000 ⇔ 255 | 0–100% |
| 7 | Blauw | 000 ⇔ 255 | 0–100% |
| 8 | Fijn blauw | 000 ⇔ 255 | 0–100% |
| 9 | Amber | 000 ⇔ 255 | 0–100% |
| 10 | Fijn amber | 000 ⇔ 255 | 0–100% |
| 11 | Wit | 000 ⇔ 255 | 0–100% |
| 12 | Fijn wit | 000 ⇔ 255 | 0–100% |
| 13 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 14 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 15 Strobo | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255Willekeurige stroboscoop, langzaam tot snel | ||
| 16 Dimmer snelheid | 000 ⇔ 009Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029Dimmer snelheidsmodus uit030 ⇔ 069Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129Dimmer snelheidsmodus 2130 ⇔ 189Dimmer snelheidsmodus 3190 ⇔ 255Dimmer snelheidsmodus 4 (langzaam) | ||
1-cel RGBAW Basic (13 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood | 000 ⇔ 255 | 0–100% |
| 4 | Groen | 000 ⇔ 255 | 0–100% |
| 5 | Blauw | 000 ⇔ 255 | 0–100% |
| 6 | Amber | 000 ⇔ 255 | 0–100% |
| 7 | Wit | 000 ⇔ 255 | 0–100% |
| 8 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 9 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 10 Strobo | 000 ⇔ 009 | Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 11 | Automatischeprogramma's | 000 ⇔ 040 No function041 ⇔ 050 Auto1051 ⇔ 060 Auto2061 ⇔ 070 Auto3071 ⇔ 080 Auto4081 ⇔ 090 Auto5091 ⇔ 100 Auto6101 ⇔ 110 Auto7111 ⇔ 120 Auto8121 ⇔ 130 Auto9131 ⇔ 140 Auto10141 ⇔ 150 Program1151 ⇔ 160 Program2161 ⇔ 170 Program3171 ⇔ 180 Program4181 ⇔ 190 Program5191 ⇔ 200 Program6201 ⇔ 210 Program7211 ⇔ 220 Program8221 ⇔ 230 Program9231 ⇔ 240 Program10 | |
| 12 Auto snelheid | 000 ⇔ 255 | Automatische programmasnelheid aanpassen | |
| 13 Auto vertraging | 000 ⇔ 255 | Automatische programma vertraging aanpassen | |
1-cel RGBAW Fine 10 CH
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood | 000 ⇔ 255 | 0–100% |
| 2 | Fijn rood | 000 ⇔ 255 | 0–100% |
| 3 | Groen | 000 ⇔ 255 | 0–100% |
| 4 | Fijn groen | 000 ⇔ 255 | 0–100% |
| 5 | Blauw | 000 ⇔ 255 | 0–100% |
| 6 | Fijn blauw | 000 ⇔ 255 | 0–100% |
| 7 | Amber | 000 ⇔ 255 | 0–100% |
| 8 | Fijn amber | 000 ⇔ 255 | 0–100% |
| 9 | Wit | 000 ⇔ 255 | 0–100% |
| 10 | Fijn wit | 000 ⇔ 255 | 0–100% |
1-cel RGBAW EXT 10 CH
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood | 000 ⇔ 255 | 0–100% |
| 4 | Groen | 000 ⇔ 255 | 0–100% |
| 5 | Blauw | 000 ⇔ 255 | 0–100% |
| 6 | Amber | 000 ⇔ 255 | 0–100% |
| 7 | Wit | 000 ⇔ 255 | 0–100% |
| 8 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 9 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 10 | Strobo | 000 ⇔ 009 | Geen functie |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel |
1-cel HSIC (9 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Tint | 000 ⇔ 255 | 0–100% |
| 3 | Fijne tint | 000 ⇔ 255 | 0–100% |
| 4 | Verzadiging | 000 ⇔ 255 | 0–100% |
| 5 Strobo | 000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam tot snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam tot snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam tot snel | ||
| 6 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 Dimmersnelheid | 000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snelst)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam) | ||
| 9 | GN saturation | 000 ⇔ 010 Geen functie011 ⇔ 029 Vol min groen030 ⇔ 069 -99 to -1%070 ⇔ 129 Geen functie130 ⇔ 189 1% to 99%190 ⇔ 255 Vol plus groen | |
1-cel RGBA EXT (9 kanalen)
| Kanaals Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijne dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Rood | 000 ⇔ 255 | 0–100% |
| 4 | Groen | 000 ⇔ 255 | 0–100% |
| 5 | Blauw | 000 ⇔ 255 | 0–100% |
| 6 | Amber | 000 ⇔ 255 | 0–100% |
| 7 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 8 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 9 Strobo | 000 ⇔ 009 | Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
1-cel HSIC (8 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Tint | 000 ⇔ 255 | 0–100% |
| 3 | Tint Fine | 000 ⇔ 255 | 0–100% |
| 4 | Verzadiging | 000 ⇔ 255 | 0–100% |
| 5 Strobo | 000 ⇔ 009 | Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
| 6 | Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram |
| 7 | Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart |
| 8 Dimmer snelheid | 000 ⇔ 009 | Voorinstelling van de dimmersnelheid vanaf het displaymenu | |
| 010 ⇔ 029 | Dimmer snelheidsmodus uit | ||
| 030 ⇔ 069 | Dimmer snelheidsmodus 1 (snelst) | ||
| 070 ⇔ 129 | Dimmer snelheidsmodus 2 | ||
| 130 ⇔ 189 | Dimmer snelheidsmodus 3 | ||
| 190 ⇔ 255 | Dimmer snelheidsmodus 4 (langzaam) |
1-cel RGB EXT (8 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 Dimmer | 000 ⇔ 255 | 0–100% | |
| 2 Fijne dimmer | 000 ⇔ 255 | 0–100% | |
| 3 Rood | 000 ⇔ 255 | 0–100% | |
| 4 Groen | 000 ⇔ 255 | 0–100% | |
| 5 Blauw | 000 ⇔ 255 | 0–100% | |
| 6 Kleurenmacro | 000 ⇔ 255 | Zie Kleuren macrodiagram | |
| 7 Kleurtemperatuur | 000 ⇔ 255 | Zie Kleurtemperatuur-kaart | |
| 8 Strobo | 000 ⇔ 009 | Geen functie | |
| 010 ⇔ 099 | Stroboscoop, langzaam tot snel | ||
| 100 ⇔ 109 | Geen functie | ||
| 110 ⇔ 179 | Bliksemeffect, langzaam tot snel | ||
| 180 ⇔ 189 | Geen functie | ||
| 190 ⇔ 255 | Willekeurige stroboscoop, langzaam tot snel | ||
1-cel RGBAW (5 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood | 000 ⇔ 255 | 0–100% |
| 2 | Groen | 000 ⇔ 255 | 0–100% |
| 3 | Blauw | 000 ⇔ 255 | 0–100% |
| 4 | Amber | 000 ⇔ 255 | 0–100% |
| 5 | Wit | 000 ⇔ 255 | 0–100% |
1-cel RGBA (4 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood | 000 ⇔ 255 | 0–100% |
| 2 | Groen | 000 ⇔ 255 | 0–100% |
| 3 | Blauw | 000 ⇔ 255 | 0–100% |
| 4 | Amber | 000 ⇔ 255 | 0–100% |
1-cel RGB (3 kanalen)
| Kanaals | Functie | Waarde | Percentage/Instelling |
| 1 | Rood | 000 ⇔ 255 | 0–100% |
| 2 | Groen | 000 ⇔ 255 | 0–100% |
| 3 | Blauw | 000 ⇔ 255 | 0–100% |
