BEDIENUNGSANLEITUNG COLORado Solo Batten Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORado Solo Batten finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen. Dies beinhaltet insbesondere:
Exposition gegenüber Meeres-/salzhaltigen Umgebungen (innerhalb von 5 km eines salzhaltigen Gewässers).
Orte, an denen die normalen Niedrigst- oder Höchsttemperaturen außerhalb des im Handbuch angegebenen Temperaturbereichs liegen.
Orte, die überflutet oder zugeschneit werden können.
Sonstige Bereiche, in denen das Produkt einer großen Strahlung oder ätzenden Substanzen ausgesetzt ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kunden innerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Länder verwenden bitte die Informationen unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• COLORado Solo Batten mit Blendschutz
• Netzkabel Seetronic Powerkon IP65

Wandwaschfilter
Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 4 COLORado Solo Batten Geräte bei 120 V AC, 8 Geräte bei 208 V und 9 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa	Schraubenfarbe
Stromführender AC-Leiter	Schwarz	Braun	Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Chauvet COLORado Solo Batten - Serienschaltung der Geräte - 1

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Stromkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden.

Signalanschlüsse

Sie können den COLORado Solo Batten per DMX, Ethernet oder beidem mit einem Controller oder einer Controller-Software verbinden. Werden an de mit Art-Net™, und sACN, kompatible Produkte zusammen mit dem COLORado Solo Batten verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Steuerungsmodi

Der COLORado Solo Batten nutzt für seine Steuerungsmodi DMX, Art-Net™, und sACN für seine 36 Steuerungspersönlichkeiten, die im 1-, 2-, 3- und 12-Zellen-Modus von 3CH bis 160CH reichen:

Modus	1-zell	2-zell	3-zell	12-zell
RGB	3	6	9	36
RGBA	4	8	12	48
RGBAW	5	10	15	60
RGB EXT	8	15	21	75
HSIC	9	15	22	85
RGBA EXT	9	17	24	87
RGBAW EXT	10	19	27	99
RGBAW Fine	10	20	30	120
RGBAW FULL	16	30	43	160

DMX-Verbindung

Der COLORado Solo Batten kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige oder drahtlose DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der COLORado Solo Batten nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 1 Cell, 2 Cell, 3 Cell und 12 Cell. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt. ACN wird von der Professional Lighting and Sound Association (PLASA) bereitgestellt.

Chauvet COLORado Solo Batten - sACN-Verbindung - 1

Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Datenkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden.

Master/Slave-Schaltung

Der COLORado Solo Batten verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der COLORado Solo Batten unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/

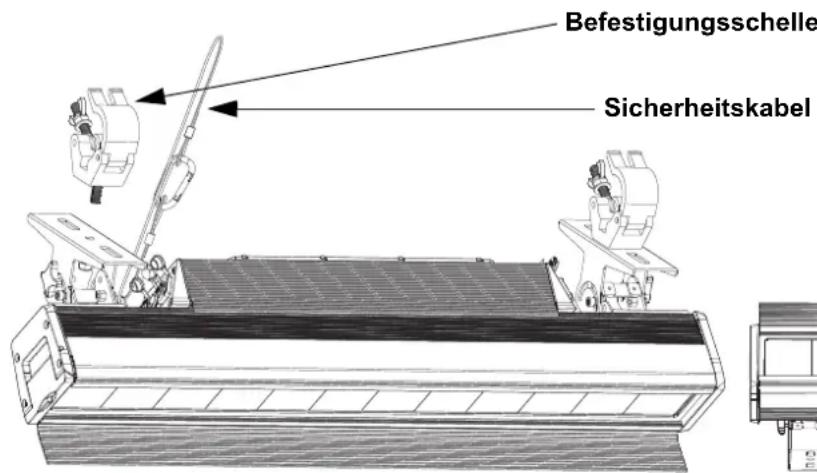

Ansicht Gerätemontage

Chauvet COLORado Solo Batten - Ansicht Gerätemontage - 1


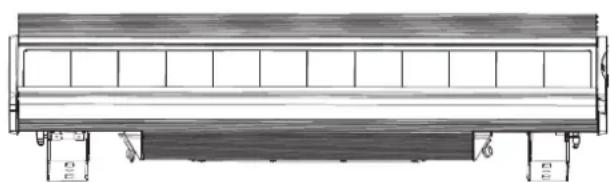

Über-Kopf-Montage

Chauvet COLORado Solo Batten - Ansicht Gerätemontage - 2

Aufstellung des Geräts auf dem Boden

Webserver

Der Zugriff auf den COLORado Solo BattenWebserver kann von jedem Computer aus erfolgen, der sich im gleichen Netzwerk wie das Gerät befindet. Er erlaubt einen Netzwerkzugriff auf Systeminformationen, Einstellungen wie das Steuerungsprotokoll und die Startadresse, die Farbausgabetests und die Möglichkeit, das Kennwort für den Webserver zu ändern. Zugriff auf den Webserver:

Stellen Sie die IP-Adresse des Netzwerks ein, damit es die gleiche erste Ziffer hat wie die IP-Adresse des Geräts.
Geben Sie die IP-Adresse des Geräts in die Browserleiste des Browsers ein.
Geben Sie zur Anmeldung sowohl Benutzername als auch Kennwort (admin) ein.

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem Sie diese Tasten betätigen , , , ,

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Tabelle: Farbmakro Wert

DMX-Kanal-Wert	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Weiß Wert
000 ⇔ 010	keine Funktion	keine Funktion	keine Funktion	keine Funktion	keine Funktion
011 ⇔ 034	100%	0–100%	0%	0%	0%
035 ⇔ 059	100–0%	100%	0%0	0%	0%
060 ⇔ 084	0%	100%	0–100%	0%	0%
085 ⇔ 109	0%	100–0%	100%	0%	0%
110 ⇔ 134	0–100%	0%	100%	0%	0%
135 ⇔ 159	100%	0%	100–0%	0%	0%
160 ⇔ 184	100%	0–100%	0–100%	0%	0%
185 ⇔ 209	100–0%	100–0%	100%	0%	0%
210 ⇔ 255	100%	100%	100%	100%	100%

Farbtemperatur-Tabelle

DMX-Kanal-Wert	Anzeige auf Display
000 ⇔ 010	--
011 ⇔ 028	1800K
029 ⇔ 046	2200K
047 ⇔ 064	2700K
065 ⇔ 082	3000K
083 ⇔ 100	3200K
101 ⇔ 118	3500K
119 ⇔ 136	4000K
137 ⇔ 154	4200K
155 ⇔ 172	4500K
173 ⇔ 190	5600K
191 ⇔ 208	6000K
209 ⇔ 226	6500K
227 ⇔ 244	7200K
245 ⇔ 255	8000K

Chauvet COLORado Solo Batten - Sicherheitscode - 1

Hinweis: Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Protocol	DMX512		Wählt das Steuerungsprotokoll aus
	ArtNet
	ArtNet to DMX
	sACN
Start Address	001-510*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
Personality	1 Cell	1 Cell - RGB	3-Kanal: RGB
		1 Cell - RGBA	4-Kanal: RGBA
		1 Cell - RGBAW	5-Kanal: RGBAW
		1 Cell - RGB EXT	8-Kanal: 16-bit dimmer, RGB, Farbmakro, farbtemperatur, stroboskopeffekt
		1 Cell - HSIC	9-Kanal: dimmer, 16-bit farbton, farbsättigung, Farbmakro, farbtemperatur, stroboskopeffekt, Dimmer-Geschwindigkeit, GN-Sättigung
		1 Cell - RGBA EXT	9-Kanal: 16-bit dimmer, RGBA, Farbmakro, farbtemperatur, stroboskopeffekt
		1 Cell - RGBAW EXT	10-Kanal: 16-bit dimmer, RGBAW, Farbmakro, farbtemperatur, stroboskopeffekt
		1 Cell - RGBAW Fine	10-Kanal: 16-bit RGBAW
		1 Cell - RGBAW Basic	13-Kanal: 16-bit dimmer, RGBAW, Farbmakro, farbtemperatur, stroboskopeffekt, Autoprogramme, automatische Geschwindigkeit, automatische Verzögerung
		1 Cell - RGBAW FULL	16-Kanal: 16-bit dimmer, 16-bit RGBAW, Farbmakro, farbtemperatur, stroboskopeffekt, Dimmer-Geschwindigkeit
	2-Cell	2 Cell - RGB	6-Kanal: RGB (pro Zelle)
		2 Cell - RGBA	8-Kanal: RGBA (pro Zelle)
		2 Cell - RGBAW	10-Kanal: RGBAW (pro Zelle)
		2 Cell - RGB EXT	15-Kanal: 16-bit dimmer, RGB (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		2 Cell - HSIC	15-Kanal: dimmer (pro Zelle), 16-bit farbton (pro Zelle), farbsättigung (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), Dimmer-Geschwindigkeit
		2 Cell - RGBA EXT	17-Kanal: 16-bit dimmer, RGBA (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		2 Cell - RGBAW EXT	19-Kanal: 16-bit dimmer, RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		2 Cell - RGBAW Fine	20-Kanal: 16-bit RGBAW (pro Zelle)
		2 Cell - RGBAW FULL	30-Kanal: 16-bit dimmer, 16-bit RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt, Dimmer-Geschwindigkeit

Hauptebene Programmierebenen Beschreibung
Personality	3-Cell	3 Cell - RGB	9-Kanal: RGB (pro Zelle)
		3 Cell - RGBA	12-Kanal: RGBA (pro Zelle)
		3 Cell - RGBAW	15-Kanal: RGBAW (pro Zelle)
		3 Cell - RGB EXT	21-Kanal: 16-bit dimmer, RGB (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		3 Cell - HSIC	22-Kanal: dimmer (pro Zelle), 16-bit farbton (pro Zelle), farbsättigung (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), Dimmer-Geschwindigkeit
		3 Cell - RGBA EXT	24-Kanal: 16-bit dimmer, RGBA (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		3 Cell - RGBAW EXT	27-Kanal: 16-bit dimmer, RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		3 Cell - RGBAW Fine 30-Kanal: 16-bit RGBAW (pro Zelle)
		3 Cell - RGBAW FULL	43-Kanal: 16-bit dimmer, 16-bit RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt, Dimmer-Geschwindigkeit
	12-Cell	12 Cell - RGB 36-Kanal: RGB (pro Zelle)
		12 Cell - RGBA 48-Kanal: RGBA (pro Zelle)
		12 Cell - RGBAW 60-Kanal: RGBAW (pro Zelle)
		12 Cell - RGB EXT	75-Kanal: 16-bit dimmer, RGB (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		12 Cell - HSIC	85-Kanal: dimmer (pro Zelle), 16-bit farbton (pro Zelle), farbsättigung (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), Dimmer-Geschwindigkeit
		12 Cell - RGBA EXT	87-Kanal: 16-bit dimmer, RGBA (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		12 Cell - RGBAW EXT	99-Kanal: 16-bit dimmer, RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt
		12 Cell - RGBAW Fine 120-Kanal: 16-bit RGBAW (pro Zelle)
		12 Cell - RGBAW FULL	160-Kanal: 16-bit dimmer, 16-bit RGBAW (pro Zelle), Farbmakro (pro Zelle), farbtemperatur (pro Zelle), stroboskopeffekt (pro Zelle), stroboskopeffekt, Dimmer-Geschwindigkeit
Network	Netswitch		2.x.x.x Legt das Netzwerk auf eine voreingestellte 2.x.x.x IP-Adresse fest
	Netswitch		10.x.x.x Legt das Netzwerk auf eine voreingestellte 10.x.x.x IP-Adresse festt
	IP Mode	Default IP		Stellt die IP-Adresse ein
	IP Mode	Custom IP ---.---.---		Stellt die IP-Adresse ein
	Universe		000-255 Stellt die Umgebung für Art-NetTM oder sACN ein

Hauptebene Programmierebenen Beschreibung
Output Setting	Power Mode				Meidet übermäßig hohe Temperaturen durch Anpassung des Leistungs-/Intensitätsausgangs
	Steady Mode				Verwendet einen niedrigeren Leistungs-/Intensitätsausgang mit konstanter Rate, um übermäßig hohe Temperaturen zu vermeiden
Static Colors	Preset Colors	Color 1		0-100%	Für spezifische Werte, siehe den Abschnitt .
		Color 2
		Color 3
		Color 4
		Color 5
		Color 6
		Color 7
		Color 8
		Color 9
		Color 10
		Color 11
		Color 12
		Color 13
		Color 14
	Color Temperature Presets	White 1		0-100%	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt s.
		White 2
		White 3
		White 4
		White 5
		White 6
		White 7
		White 8
		White 9
		White 10
		White 11
		White 12
		White 13
		White 14
	Manual Color Mixer	Red		000-255	Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe (0-100 %)
		Green
		Blue
		Amber
		White
Auto Programs	Run	Auto 1-10		0-100%	Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
		User program 1-10			Wählt das Benutzer-Programm und die Programm-Geschwindigkeit aus
	Edit	User program 1-10	Scene 1-30	Red	000-255
				Green
				Blue
				Amber
				White
				Strobe Wählt die Strobe befrequenz (0-25 Hz)
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1				Dimmungskurven Dimmer 1 (schnell) nach Dimmer 4 (langsam)
	Dimmer 2
	Dimmer 3
	Dimmer 4
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2400Hz
	4000Hz
	6000Hz
	25000Hz
Cell Order	1-12 (Left to Right)				Wählt die Startseite der Zellen
	12-1 (Right to Left)
Settings	****(Passwort eingeben)	DMX Error/ Loss	Hold Last		Geht bei Verlust der DMX-Steuerung mit dem letzten Befehl weiter
			Blackout Schaltet		die Kamera bei Verlust von DMX aus
Settings	****(Passwort eingeben)	Display Backlight Timeout	On Hintergrundbeleuchtung immer an
			10s Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
			20s Damit wird die Hintergrundbeleuchtung der Anzeige nach 20 Sekunden Inaktivität ausgeschaltet
			30s Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
		Display Passcode		On	Schaltet den Sicherheitscode ein oder aus
				Off
Information	Fixture Hours ____				Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Firmware Version V__		Zeigt die aktuelle Firmware-Version an
	Device Label		COLORADO SOLO BATTEN		Zeigt die Geräte-ID des Produkts an
	Device UID: ____		Zeigt die Geräte-UID an
	MAC Address		____		Zeigt die Produkt-MAC-Adresse an
Factory Reset	****(Passwort eingeben)	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
		Yes

DMX-Werte

12-Zell-Modi

12-Zell RGBAW FULL (160 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Rot fein 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Grün, fein 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Weiß 1	000 ⇔ 255	0–100%
12	Weiß fein 1	000 ⇔ 255	0–100%
13	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün, fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Weiß 2	000 ⇔ 255	0–100%
25	Weiß fein 2	000 ⇔ 255	0–100%
26	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–200%
29	Rot 3	000 ⇔ 255	0–100%
30	Rot fein 3	000 ⇔ 255	0–100%
31	Grün 3	000 ⇔ 255	0–100%
32	Grün, fein 3	000 ⇔ 255	0–100%
33	Blau 3	000 ⇔ 255	0–100%
34	Blau fein 3	000 ⇔ 255	0–100%
35	Bernsteinfarben 3	000 ⇔ 255	0–100%
36	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
37	Weiß 3	000 ⇔ 255	0–100%
38	Weiß fein 3	000 ⇔ 255	0–100%
39	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
40	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
Kanal	Funktion	Wert	Percentage/Instelling
41 Stroboskop		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
42	Rot 4	000 ⇔ 255	0–100%
43	Rot fein 4	000 ⇔ 255	0–100%
44	Grün 4	000 ⇔ 255	0–100%
45	Grün, fein 4	000 ⇔ 255	0–100%
46	Blau 4	000 ⇔ 255	0–100%
47	Blau fein 4	000 ⇔ 255	0–100%
48	Bernsteinfarben 4	000 ⇔ 255	0–100%
49	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
50	Weiß 4	000 ⇔ 255	0–100%
51	Weiß fein 4	000 ⇔ 255	0–100%
52	Farbmakro 4	000 ⇔ 255	SieheTabelle: Farbmakro Wert
53	Farbtemperatur 4	000 ⇔ 255	SieheFarbtemperatur-Tabelle
54 Stroboskop 4		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
80 Stroboskop 6		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
81	Rot 7	000 ⇔ 255	0–100%
82	Rot fein 7	000 ⇔ 255	0–100%
83	Grün 7	000 ⇔ 255	0–100%
84	Grün, fein 7	000 ⇔ 255	0–100%
85	Blau 7	000 ⇔ 255	0–100%
86	Blau fein 7	000 ⇔ 255	0–100%
87	Bernsteinfarben 7	000 ⇔ 255	0–100%
88	Bernsteinfarben fein 7	000 ⇔ 255	0–100%
89	Weiß 7	000 ⇔ 255	0–100%
90	Weiß fein 7	000 ⇔ 255	0–100%
91	Farbmakro 7	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
92	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
93 Stroboskop 7		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
119 Stroboskop 9		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
120	Rot 10	000 ⇔ 255	0–100%
121	Rot fein 10	000 ⇔ 255	0–100%
122	Grün 10	000 ⇔ 255	0–100%
123	Grün, fein 10	000 ⇔ 255	0–100%
124	Blau 10	000 ⇔ 255	0–100%
125	Blau fein 10	000 ⇔ 255	0–100%
126	Bernsteinfarben 10	000 ⇔ 255	0–100%
127	Bernsteinfarben fein 10	000 ⇔ 255	0–100%
128	Weiß 10	000 ⇔ 255	0–100%
129	Weiß fein 10	000 ⇔ 255	0–100%
130	Farbmakro 10	000 ⇔ 255	SieheTabelle: Farbmakro Wert
131	Farbtemperatur 10	000 ⇔ 255	SieheFarbtemperatur-Tabelle
132 Stroboskop 10		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
158 Stroboskop 12		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
159 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Streboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
160 Dimmergeschwindigkeit		000 ⇔ 009Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	Dimmergeschwindigkeit con Anzeige eingestelltDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1 (schnellste)Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

12-Zell RGBAW Fine 120 CH

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Rot fein 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Grün, fein 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Blau fein 1	000 ⇔ 255	0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
9	Weiß 1	000 ⇔ 255	0–100%
10	Weiß fein 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Rot fein 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Grün, fein 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Blau fein 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19	Weiß 2	000 ⇔ 255	0–100%
20	Weiß fein 2	000 ⇔ 255	0–100%
21	Rot 3	000 ⇔ 255	0–100%
22	Rot fein 3	000 ⇔ 255	0–100%
23	Grün 3	000 ⇔ 255	0–100%
24	Grün, fein 3	000 ⇔ 255	0–100%
25	Blau 3	000 ⇔ 255	0–100%
26	Blau fein 3	000 ⇔ 255	0–100%
27	Bernsteinfarben 3	000 ⇔ 255	0–100%
28	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
29	Weiß 3	000 ⇔ 255	0–100%
30	Weiß fein 3	000 ⇔ 255	0–100%
31	Rot 4	000 ⇔ 255	0–100%
32	Rot fein 4	000 ⇔ 255	0–100%
33	Grün 4	000 ⇔ 255	0–100%
34	Grün, fein 4	000 ⇔ 255	0–100%
35	Blau 4	000 ⇔ 255	0–100%
36	Blau fein 4	000 ⇔ 255	0–100%
37	Bernsteinfarben 4	000 ⇔ 255	0–100%
38	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
39	Weiß 4	000 ⇔ 255	0–100%
40	Weiß fein 4	000 ⇔ 255	0–100%
41	Rot 5	000 ⇔ 255	0–100%
42	Rot fein 5	000 ⇔ 255	0–100%
43	Grün 5	000 ⇔ 255	0–100%
44	Grün, fein 5	000 ⇔ 255	0–100%
45	Blau 5	000 ⇔ 255	0–100%
46	Blau fein 5	000 ⇔ 255	0–100%
47	Bernsteinfarben 5	000 ⇔ 255	0–100%
48	Bernsteinfarben fein 5	000 ⇔ 255	0–100%
49	Weiß 5	000 ⇔ 255	0–100%
50	Weiß fein 5	000 ⇔ 255	0–100%
51	Rot 6	000 ⇔ 255	0–100%
52	Rot fein 6	000 ⇔ 255	0–100%
53	Grün 6	000 ⇔ 255	0–100%
54	Grün, fein 6	000 ⇔ 255	0–100%
55	Blau 6	000 ⇔ 255	0–100%
56	Blau fein 6	000 ⇔ 255	0–100%
57	Bernsteinfarben 6	000 ⇔ 255	0–100%
58	Bernsteinfarben fein 6	000 ⇔ 255	0–100%
59	Weiß 6	000 ⇔ 255	0–100%
60	Weiß fein 6	000 ⇔ 255	0–100%
61	Rot 7	000 ⇔ 255	0–100%
62	Rot fein 7	000 ⇔ 255	0–100%
63	Grün 7	000 ⇔ 255	0–100%
64	Grün, fein 7	000 ⇔ 255	0–100%
65	Blau 7	000 ⇔ 255	0–100%
66	Blau fein 7	000 ⇔ 255	0–100%
67	Bernsteinfarben 7	000 ⇔ 255	0–100%
68	Bernsteinfarben fein 7	000 ⇔ 255	0–100%
69	Weiß 7	000 ⇔ 255	0–100%
70	Weiß fein 7	000 ⇔ 255	0–100%
71	Rot 8	000 ⇔ 255	0–100%
72	Rot fein 8	000 ⇔ 255	0–100%
73	Grün 8	000 ⇔ 255	0–100%
74	Grün, fein 8	000 ⇔ 255	0–100%
75	Blau 8	000 ⇔ 255	0–100%
76	Blau fein 8	000 ⇔ 255	0–100%
77	Bernsteinfarben 8	000 ⇔ 255	0–100%
78	Bernsteinfarben fein 8	000 ⇔ 255	0–100%
79	Weiß 8	000 ⇔ 255	0–100%
80	Weiß fein 8	000 ⇔ 255	0–100%
81	Rot 9	000 ⇔ 255	0–100%
82	Rot fein 9	000 ⇔ 255	0–100%
83	Grün 9	000 ⇔ 255	0–100%
84	Grün, fein 9	000 ⇔ 255	0–100%
85	Blau 9	000 ⇔ 255	0–100%
86	Blau fein 9	000 ⇔ 255	0–100%
87	Bernsteinfarben 9	000 ⇔ 255	0–100%
88	Bernsteinfarben fein 9	000 ⇔ 255	0–100%
89	Weiß 9	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Percentage/Instelling
90	Weiß fein 9	000 ⇔ 255	0–100%
91	Rot 10	000 ⇔ 255	0–100%
92	Rot fein 10	000 ⇔ 255	0–100%
93	Grün 10	000 ⇔ 255	0–100%
94	Grün, fein 10	000 ⇔ 255	0–100%
95	Blau 10	000 ⇔ 255	0–100%
96	Blau fein 10	000 ⇔ 255	0–100%
97	Bernsteinfarben 10	000 ⇔ 255	0–100%
98	Bernsteinfarben fein 10	000 ⇔ 255	0–100%
99	Weiß 10	000 ⇔ 255	0–100%
100	Weiß fein 10	000 ⇔ 255	0–100%
101	Rot 11	000 ⇔ 255	0–100%
102	Rot fein 11	000 ⇔ 255	0–100%
103	Grün 11	000 ⇔ 255	0–100%
104	Grün, fein 11	000 ⇔ 255	0–100%
105	Blau 11	000 ⇔ 255	0–100%
106	Blau fein 11	000 ⇔ 255	0–100%
107	Bernsteinfarben 11	000 ⇔ 255	0–100%
108	Bernsteinfarben fein 11	000 ⇔ 255	0–100%
109	Weiß 11	000 ⇔ 255	0–100%
110	Weiß fein 11	000 ⇔ 255	0–100%
111	Rot 12	000 ⇔ 255	0–100%
112	Rot fein 12	000 ⇔ 255	0–100%
113	Grün 12	000 ⇔ 255	0–100%
114	Grün, fein 12	000 ⇔ 255	0–100%
115	Blau 12	000 ⇔ 255	0–100%
116	Blau fein 12	000 ⇔ 255	0–100%
117	Bernsteinfarben 12	000 ⇔ 255	0–100%
118	Bernsteinfarben fein 12	000 ⇔ 255	0–100%
119	Weiß 12	000 ⇔ 255	0–100%
120	Weiß fein 12	000 ⇔ 255	0–100%

12-Zell RGBAW EXT (99 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Weiß 1	000 ⇔ 255	0–100%
8	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Weiß 2	000 ⇔ 255	0–100%
16	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–09%
19	Rot 3	000 ⇔ 255	0–100%
20	Grün 3	000 ⇔ 255	0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Bernsteinfarben 3	000 ⇔ 255	0–100%
23	Weiß 3	000 ⇔ 255	0–100%
24	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
25	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–25%
27	Rot 4	000 ⇔ 255	0–100%
28	Grün 4	000 ⇔ 255	0–100%
29	Blau 4	000 ⇔ 255	0–100%
30	Bernsteinfarben 4	000 ⇔ 255	0–100%
31	Weiß 4	000 ⇔ 255	0–100%
32	Farbmakro 4	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
33	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
34	Stroboskop 4	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–30%
Kanal	Funktion	Wert	Percentage/Instelling
35	Rot 5	000 ⇔ 255	0–100%
36	Grün 5	000 ⇔ 255	0–100%
37	Blau 5	000 ⇔ 255	0–100%
38	Bernsteinfarben 5	000 ⇔ 255	0–100%
39	Weiß 5	000 ⇔ 255	0–100%
40	Farbmakro 5	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
41	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
42 Stroboskop 5		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
43	Rot 6	000 ⇔ 255	0–100%
44	Grün 6	000 ⇔ 255	0–100%
45	Blau 6	000 ⇔ 255	0–100%
46	Bernsteinfarben 6	000 ⇔ 255	0–100%
47	Weiß 6	000 ⇔ 255	0–100%
48	Farbmakro 6	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
49	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
50 Stroboskop 6		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0-100%
51	Rot 7	000 ⇔ 255	0–100%
52	Grün 7	000 ⇔ 255	0–100%
53	Blau 7	000 ⇔ 255	0–100%
54	Bernsteinfarben 7	000 ⇔ 255	0–100%
55	Weiß 7	000 ⇔ 255	0–100%
56	Farbmakro 7	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
57	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
58 Stroboskop 7		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0.1–100%
59	Rot 8	000 ⇔ 255	0–100%
60	Grün 8	000 ⇔ 255	0–100%
61	Blau 8	000 ⇔ 255	0–100%
62	Bernsteinfarben 8	000 ⇔ 255	0–100%
63	Weiß 8	000 ⇔ 255	0–100%
64	Farbmakro 8	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
65	Farbtemperatur 8	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
66 Stroboskop 8		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0.-100%
67	Rot 9	000 ⇔ 255	0–100%
68	Grün 9	000 ⇔ 255	0–100%
69	Blau 9	000 ⇔ 255	0–100%
70	Bernsteinfarben 9	000 ⇔ 255	0–100%
71	Weiß 9	000 ⇔ 255	0–100%
72	Farbmakro 9	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
73	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
74 Stroboskop 9		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
75	Rot 10	000 ⇔ 255	0–100%
76	Grün 10	000 ⇔ 255	0–100%
77	Blau 10	000 ⇔ 255	0–100%
78	Bernsteinfarben 10	000 ⇔ 255	0–100%
79	Weiß 10	000 ⇔ 255	0–100%
80	Farbmakro 10	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
81	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
82 Stroboskop 10		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

12-Zell RGBA EXT (87 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
10	Rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12	Blau 2	000 ⇔ 255	0–100%
13	Bernsteinfarben 2	000 ⇔ 255	0–100%
14	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
16	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–255
17	Rot 3	000 ⇔ 255	0–100%
18	Grün 3	000 ⇔ 255	0–100%
19	Blau 3	000 ⇔ 255	0–100%
20	Bernsteinfarben 3	000 ⇔ 255	0–100%
21	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
22	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
23	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–99
24	Rot 4	000 ⇔ 255	0–100%
25	Grün 4	000 ⇔ 255	0–100%
26	Blau 4	000 ⇔ 255	0–100%
27	Bernsteinfarben 4	000 ⇔ 255	0–100%
28	Farbmakro 4	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
29	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
30	Stroboskop 4	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–55
31	Rot 5	000 ⇔ 255	0–100%
32	Grün 5	000 ⇔ 255	0–100%
33	Blau 5	000 ⇔ 255	0–100%
34	Bernsteinfarben 5	000 ⇔ 255	0–100%
35	Farbmakro 5	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
36	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
37 Stroboskop 5		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
38	Rot 6	000 ⇔ 255	0–100%
39	Grün 6	000 ⇔ 255	0–100%
40	Blau 6	000 ⇔ 255	0–100%
41	Bernsteinfarben 6	000 ⇔ 255	0–100%
42	Farbmakro 6	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
43	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
44 Stroboskop 6		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
Kanal	Funktion	Wert	Percentage/Instelling
65 Stroboskop 9		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
66	Rot 10	000 ⇔ 255	0–100%
67	Grün 10	000 ⇔ 255	0–100%
68	Blau 10	000 ⇔ 255	0–100%
69	Bernsteinfarben 10	000 ⇔ 255	0–100%
70	Farbmakro 10	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
71	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
72 Stroboskop 10		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	Streboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
73	Rot 11	000 ⇔ 255	0–100%
74	Grün 11	000 ⇔ 255	0–100%
75	Blau 11	000 ⇔ 255	0–100%
76	Bernsteinfarben 11	000 ⇔ 255	0–100%
77	Farbmakro 12	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
78	Farbtemperatur 12	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
79 Stroboskop 12		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	Strebskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
80	Rot 12	000 ⇔ 255	0–100%
81	Grün 12	000 ⇔ 255	0–100%
82	Blau 12	000 ⇔ 255	0–100%
83	Bernsteinfarben 12	000 ⇔ 255	0–100%
84	Farbmakro 12	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
85	Farbtemperatur 12	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
86 Stroboskop 12		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop. langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
87 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	Strobskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell

12-Zell HSIC (85 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer 1	000 ⇔ 255	0–100%
2	Tint 1	000 ⇔ 255	0–100%
3	Tint fein 1	000 ⇔ 255	0–100%
4	Farbsättigung 1	000 ⇔ 255	0–100%
5 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–100%




6	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Dimmer 2	000 ⇔ 255	0–100%
9	Tint 2	000 ⇔ 255	0–100%
10	Tint fein 2	000 ⇔ 255	0–100%
11	Farbsättigung 2	000 ⇔ 255	0–100%
11	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–200%



13	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Dimmer 3	000 ⇔ 255	0–100%
16	Tint 3	000 ⇔ 255	0–100%
17	Tint fein 3	000 ⇔ 255	0–100%
18	Farbsättigung 3	000 ⇔ 255	0–100%
19	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–300%



20	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
21	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
22	Dimmer 4	000 ⇔ 255	0–100%
23	Tint 4	000 ⇔ 255	0–100%
24	Tint fein 4	000 ⇔ 255	0–100%
25	Farbsättigung 4	000 ⇔ 255	0–100%
26	Stroboskop 4	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–400%



27	Farbmakro 4	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
28	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
29	Dimmer 5	000 ⇔ 255	0–100%
30	Tint 5	000 ⇔ 255	0–100%
31	Tint fein 5	000 ⇔ 255	0–100%
32	Farbsättigung 5	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Percentage/Instelling
33 Stroboskop 5		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
34	Farbmakro 5	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
35	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
36	Dimmer 6	000 ⇔ 255	0–100%
37	Tint 6	000 ⇔ 255	0–100%
38	Tint fein 6	000 ⇔ 255	0–100%
39	Farbsättigung 6	000 ⇔ 255	0–100%
40 Stroboskop 6		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
63	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
64	Dimmer 10	000 ⇔ 255	0–100%
65	Tint 10	000 ⇔ 255	0–100%
66	Tint fein 10	000 ⇔ 255	0–100%
67	Farbsättigung 10	000 ⇔ 255	0–100%
68 Stroboskop 10		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
69	Farbmakro 10	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
70	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
71	Dimmer 11	000 ⇔ 255	0–100%
72	Tint 11	000 ⇔ 255	0–100%
73	Tint fein 11	000 ⇔ 255	0–100%
74	Farbsättigung 11	000 ⇔ 255	0–100%
75 Stroboskop 11		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

12-Zell RGB EXT (75 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–100%
9	Rot 2	000 ⇔ 255	0–100%
10	Grün 2	000 ⇔ 255	0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
13	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–00%
15	Rot 3	000 ⇔ 255	0–100%
16	Grün 3	000 ⇔ 255	0–100%
17	Blau 3	000 ⇔ 255	0–100%
18	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
19	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
20	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–200%
21	Rot 4	000 ⇔ 255	0–100%
22	Grün 4	000 ⇔ 255	0–100%
23	Blau 4	000 ⇔ 255	0–100%
24	Farbmakro 4	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
25	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26	Stroboskop 4	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–50%
27	Rot 5	000 ⇔ 255	0–100%
28	Grün 5	000 ⇔ 255	0–100%
29	Blau 5	000 ⇔ 255	0–100%
30	Farbmakro 5	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
31	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
Kanal	Funktion	Wert	Percentage/Instelling
32 Stroboskop 5		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–100%
33	Rot 6	000 ⇔ 255	0–100%
34	Grün 6	000 ⇔ 255	0–100%
35	Blau 6	000 ⇔ 255	0–100%
36	Farbmakro 6	000 ⇔ 255	SieheTabelle: Farbmakro Wert
37	Farbtemperatur 6	000 ⇔ 255	SieheFarbtemperatur-Tabelle
38 Stroboskop 6		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
39	Rot 7	000 ⇔ 255	0–100%
40	Grün 7	000 ⇔ 255	0–100%
41	Blau 7	000 ⇔ 255	0–100%
42	Farbmakro 7	000 ⇔ 255	SieheTabelle: Farbmakro Wert
43	Farbtemperatur 7	000 ⇔ 255	SieheFarbtemperatur-Tabelle
44 Stroboskop 7		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
45	Rot 8	000 ⇔ 255	0–100%
46	Grün 8	000 ⇔ 255	0–100%
47	Blau 8	000 ⇔ 255	0–100%
48	Farbmakro 8	000 ⇔ 255	SieheTabelle: Farbmakro Wert
49	Farbtemperatur 8	000 ⇔ 255	SieheFarbtemperatur-Tabelle
50 Stroboskop 8		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0.000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
51	Rot 9	000 ⇔ 255	0–100%
52	Grün 9	000 ⇔ 255	0–100%
53	Blau 9	000 ⇔ 255	0–100%
54	Farbmakro 9	000 ⇔ 255	SieheTabelle: Farbmakro Wert
55	Farbtemperatur 9	000 ⇔ 255	SieheFarbtemperatur-Tabelle
56 Stroboskop 9		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0-100%
57	Rot 10	000 ⇔ 255	0–100%
58	Grün 10	000 ⇔ 255	0–100%
59	Blau 10	000 ⇔ 255	0–100%
60	Farbmakro 10	000 ⇔ 255	SieheTabelle: Farbmakro Wert
61	Farbtemperatur 10	000 ⇔ 255	SieheFarbtemperatur-Tabelle
62 Stroboskop 10		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	0–100%
63	Rot 11	000 ⇔ 255	0–100%
64	Grün 11	000 ⇔ 255	0–100%
65	Blau 11	000 ⇔ 255	0–100%
66	Farbmakro 12	000 ⇔ 255	SieheTabelle: Farbmakro Wert
67	Farbtemperatur 12	000 ⇔ 255	SieheFarbtemperatur-Tabelle
68 Stroboskop 12		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
69	Rot 12	000 ⇔ 255	0–100%
70	Grün 12	000 ⇔ 255	0–100%
71	Blau 12	000 ⇔ 255	0–100%
72	Farbmakro 12	000 ⇔ 255	SieheTabelle: Farbmakro Wert
73	Farbtemperatur 12	000 ⇔ 255	SieheFarbtemperatur-Tabelle
74 Stroboskop 12		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop. langsam nach schnell	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
75 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

12-Zell RGBAW (60 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Weiß 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Bernsteinfarben 2	000 ⇔ 255	0–100%
10	Weiß 2	000 ⇔ 255	0–100%
11	Rot 3	000 ⇔ 255	0–100%
12	Grün 3	000 ⇔ 255	0–100%
13	Blau 3	000 ⇔ 255	0–100%
14	Bernsteinfarben 3	000 ⇔ 255	0–100%
15	Weiß 3	000 ⇔ 255	0–100%
16	Rot 4	000 ⇔ 255	0–100%
17	Grün 4	000 ⇔ 255	0–100%
18	Blau 4	000 ⇔ 255	0–100%
19	Bernsteinfarben 4	000 ⇔ 255	0–100%
20	Weiß 4	000 ⇔ 255	0–100%
21	Rot 5	000 ⇔ 255	0–100%
22	Grün 5	000 ⇔ 255	0–100%
23	Blau 5	000 ⇔ 255	0–100%
24	Bernsteinfarben 5	000 ⇔ 255	0–100%
25	Weiß 5	000 ⇔ 255	0–100%
26	Rot 6	000 ⇔ 255	0–100%
27	Grün 6	000 ⇔ 255	0–100%
28	Blau 6	000 ⇔ 255	0–100%
29	Bernsteinfarben 6	000 ⇔ 255	0–100%
30	Weiß 6	000 ⇔ 255	0–100%
31	Rot 7	000 ⇔ 255	0–100%
32	Grün 7	000 ⇔ 255	0–100%
33	Blau 7	000 ⇔ 255	0–100%
34	Bernsteinfarben 7	000 ⇔ 255	0–100%
35	Weiß 7	000 ⇔ 255	0–100%
36	Rot 8	000 ⇔ 255	0–100%
37	Grün 8	000 ⇔ 255	0–100%
38	Blau 8	000 ⇔ 255	0–100%
39	Bernsteinfarben 8	000 ⇔ 255	0–100%
40	Weiß 8	000 ⇔ 255	0–100%
41	Rot 9	000 ⇔ 255	0–100%
42	Grün 9	000 ⇔ 255	0–100%
43	Blau 9	000 ⇔ 255	0–100%
44	Bernsteinfarben 9	000 ⇔ 255	0–100%
45	Weiß 9	000 ⇔ 255	0–100%
46	Rot 10	000 ⇔ 255	0–100%
47	Grün 10	000 ⇔ 255	0–100%
48	Blau 10	000 ⇔ 255	0–100%
49	Bernsteinfarben 10	000 ⇔ 255	0–100%
50	Weiß 10	000 ⇔ 255	0–100%
51	Rot 11	000 ⇔ 255	0–100%
52	Grün 11	000 ⇔ 255	0–100%
53	Blau 11	000 ⇔ 255	0–100%
54	Bernsteinfarben 11	000 ⇔ 255	0–100%
55	Weiß 11	000 ⇔ 255	0–100%
56	Rot 12	000 ⇔ 255	0–100%
57	Grün 12	000 ⇔ 255	0–100%
58	Blau 12	000 ⇔ 255	0–100%
59	Bernsteinfarben 12	000 ⇔ 255	0–100%
60	Weiß 12	000 ⇔ 255	0–100%

12-Zell RGBA (48 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Rot 2	000 ⇔ 255	0–100%
6	Grün 2	000 ⇔ 255	0–100%
7	Blau 2	000 ⇔ 255	0–100%
8	Bernsteinfarben 2	000 ⇔ 255	0–100%
9	Rot 3	000 ⇔ 255	0–100%
10	Grün 3	000 ⇔ 255	0–100%
11	Blau 3	000 ⇔ 255	0–100%
12	Bernsteinfarben 3	000 ⇔ 255	0–100%
13	Rot 4	000 ⇔ 255	0–100%
14	Grün 4	000 ⇔ 255	0–100%
15	Blau 4	000 ⇔ 255	0–100%
16	Bernsteinfarben 4	000 ⇔ 255	0–100%
17	Rot 5	000 ⇔ 255	0–100%
18	Grün 5	000 ⇔ 255	0–100%
19	Blau 5	000 ⇔ 255	0–100%
20	Bernsteinfarben 5	000 ⇔ 255	0–100%
21	Rot 6	000 ⇔ 255	0–100%
22	Grün 6	000 ⇔ 255	0–100%
23	Blau 6	000 ⇔ 255	0–100%
24	Bernsteinfarben 6	000 ⇔ 255	0–100%
25	Rot 7	000 ⇔ 255	0–100%
26	Grün 7	000 ⇔ 255	0–100%
27	Blau 7	000 ⇔ 255	0–100%
28	Bernsteinfarben 7	000 ⇔ 255	0–100%
29	Rot 8	000 ⇔ 255	0–100%
30	Grün 8	000 ⇔ 255	0–100%
31	Blau 8	000 ⇔ 255	0–100%
32	Bernsteinfarben 8	000 ⇔ 255	0–100%
33	Rot 9	000 ⇔ 255	0–100%
34	Grün 9	000 ⇔ 255	0–100%
35	Blau 9	000 ⇔ 255	0–100%
36	Bernsteinfarben 9	000 ⇔ 255	0–100%
37	Rot 10	000 ⇔ 255	0–100%
38	Grün 10	000 ⇔ 255	0–100%
39	Blau 10	000 ⇔ 255	0–100%
40	Bernsteinfarben 10	000 ⇔ 255	0–100%
41	Rot 11	000 ⇔ 255	0–100%
42	Grün 11	000 ⇔ 255	0–100%
43	Blau 11	000 ⇔ 255	0–100%
44	Bernsteinfarben 11	000 ⇔ 255	0–100%
45	Rot 12	000 ⇔ 255	0–100%
46	Grün 12	000 ⇔ 255	0–100%
47	Blau 12	000 ⇔ 255	0–100%
48	Bernsteinfarben 12	000 ⇔ 255	0–100%

12-Zell RGB (36 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Rot 2	000 ⇔ 255	0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%
7	Rot 3	000 ⇔ 255	0–100%
8	Grün 3	000 ⇔ 255	0–100%
9	Blau 3	000 ⇔ 255	0–100%
10	Rot 4	000 ⇔ 255	0–100%
11	Grün 4	000 ⇔ 255	0–100%
12	Blau 4	000 ⇔ 255	0–100%
13	Rot 5	000 ⇔ 255	0–100%
14	Grün 5	000 ⇔ 255	0–100%
15	Blau 5	000 ⇔ 255	0–100%
16	Rot 6	000 ⇔ 255	0–100%
17	Grün 6	000 ⇔ 255	0–100%
18	Blau 6	000 ⇔ 255	0–100%
19	Rot 7	000 ⇔ 255	0–100%
20	Grün 7	000 ⇔ 255	0–100%
21	Blau 7	000 ⇔ 255	0–100%
22	Rot 8	000 ⇔ 255	0–100%
23	Grün 8	000 ⇔ 255	0–100%
24	Blau 8	000 ⇔ 255	0–100%
25	Rot 9	000 ⇔ 255	0–100%
26	Grün 9	000 ⇔ 255	0–100%
27	Blau 9	000 ⇔ 255	0–100%
28	Rot 10	000 ⇔ 255	0–100%
29	Grün 10	000 ⇔ 255	0–100%
30	Blau 10	000 ⇔ 255	0–100%
31	Rot 11	000 ⇔ 255	0–100%
32	Grün 11	000 ⇔ 255	0–100%
33	Blau 11	000 ⇔ 255	0–100%
34	Rot 12	000 ⇔ 255	0–100%
35	Grün 12	000 ⇔ 255	0–100%
36	Blau 12	000 ⇔ 255	0–100%

3-Zell-Modi

3-Zell RGBAW FULL (43 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Rot fein 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Grün, fein 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Weiß 1	000 ⇔ 255	0–100%
12	Weiß fein 1	000 ⇔ 255	0–100%
13	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün, fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Weiß 2	000 ⇔ 255	0–100%
25	Weiß fein 2	000 ⇔ 255	0–100%
26	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–1-100%
29	Rot 3	000 ⇔ 255	0–100%
30	Rot fein 3	000 ⇔ 255	0–100%
31	Grün 3	000 ⇔ 255	0–100%
32	Grün, fein 3	000 ⇔ 255	0–100%
33	Blau 3	000 ⇔ 255	0–100%
34	Blau fein 3	000 ⇔ 255	0–100%
35	Bernsteinfarben 3	000 ⇔ 255	0–100%
36	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
37	Weiß 3	000 ⇔ 255	0–100%
38	Weiß fein 3	000 ⇔ 255	0–100%
39	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
40	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
Kanal	Funktion	Wert	Percentage/Instelling
41 Stroboskop 3		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
42 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Streboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
43 Dimmergeschwindigkeit		000 ⇔ 009Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	Dimmergeschwindigkeit con Anzeige eingestelltDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1 (schnellste)Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

3-Zell RGBAW Fine (30 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Rot fein 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Grün, fein 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Blau fein 1	000 ⇔ 255	0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
9	Weiß 1	000 ⇔ 255	0–100%
10	Weiß fein 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Rot fein 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Grün, fein 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Blau fein 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19	Weiß 2	000 ⇔ 255	0–100%
20	Weiß fein 2	000 ⇔ 255	0–100%
21	Rot 3	000 ⇔ 255	0–100%
22	Rot fein 3	000 ⇔ 255	0–100%
23	Grün 3	000 ⇔ 255	0–100%
24	Grün, fein 3	000 ⇔ 255	0–100%
25	Blau 3	000 ⇔ 255	0–100%
26	Blau fein 3	000 ⇔ 255	0–100%
27	Bernsteinfarben 3	000 ⇔ 255	0–100%
28	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
29	Weiß 3	000 ⇔ 255	0–100%
30	Weiß fein 3	000 ⇔ 255	0–100%

3-Zell RGBAW EXT (27 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Weiß 1	000 ⇔ 255	0–100%
8	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Weiß 2	000 ⇔ 255	0–100%
16	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–00%
19	Rot 3	000 ⇔ 255	0–100%
20	Grün 3	000 ⇔ 255	0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Bernsteinfarben 3	000 ⇔ 255	0–100%
23	Weiß 3	000 ⇔ 255	0–100%
24	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
25	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–20%
27	Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–30%

3-Zell RGBA EXT (24 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
10	Rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12	Blau 2	000 ⇔ 255	0–100%
13	Bernsteinfarben 2	000 ⇔ 255	0–100%
14	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
16	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
16	Stroboskop 2
17	Rot 3	000 ⇔ 255	0–100%
18	Grün 3	000 ⇔ 255	0–100%
19	Blau 3	000 ⇔ 255	0–100%
20	Bernsteinfarben 3	000 ⇔ 255	0–100%
21	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
22	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
23	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
	Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

3-Zell HSIC (22 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer 1	000 ⇔ 255	0–100%
2	Tint 1	000 ⇔ 255	0–100%
3	Tint fein 1	000 ⇔ 255	0–100%
4	Farbsättigung 1	000 ⇔ 255	0–100%
5	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
6	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Dimmer 2	000 ⇔ 255	0–100%
9	Tint 2	000 ⇔ 255	0–100%
10	Tint fein 2	000 ⇔ 255	0–100%
11	Farbsättigung 2	000 ⇔ 255	0–100%
12	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
12	Stroboskop 2
13	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Dimmer 3	000 ⇔ 255	0–100%
16	Tint 3	000 ⇔ 255	0–100%
17	Tint fein 3	000 ⇔ 255	0–100%
18	Farbsättigung 3	000 ⇔ 255	0–100%
19	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

20	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
21	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
22	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029 Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

3-Zell RGB EXT (21 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
9	Rot 2	000 ⇔ 255	0–100%
10	Grün 2	000 ⇔ 255	0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
13	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
14	Stroboskop 2
15	Rot 3	000 ⇔ 255	0–100%
16	Grün 3	000 ⇔ 255	0–100%
17	Blau 3	000 ⇔ 255	0–100%
18	Farbmakro 3	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
19	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
20	Stroboskop 3	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

21	Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

3-Zell RGBAW (15 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Weiß 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Bernsteinfarben 2	000 ⇔ 255	0–100%
10	Weiß 2	000 ⇔ 255	0–100%
11	Rot 3	000 ⇔ 255	0–100%
12	Grün 3	000 ⇔ 255	0–100%
13	Blau 3	000 ⇔ 255	0–100%
14	Bernsteinfarben 3	000 ⇔ 255	0–100%
15	Weiß 3	000 ⇔ 255	0–100%

3-Zell RGBA (12 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Rot 2	000 ⇔ 255	0–100%
6	Grün 2	000 ⇔ 255	0–100%
7	Blau 2	000 ⇔ 255	0–100%
8	Bernsteinfarben 2	000 ⇔ 255	0–100%
9	Rot 3	000 ⇔ 255	0–100%
10	Grün 3	000 ⇔ 255	0–100%
11	Blau 3	000 ⇔ 255	0–100%
12	Bernsteinfarben 3	000 ⇔ 255	0–100%

3-Zell RGB (9 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Rot 2	000 ⇔ 255	0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%
7	Rot 3	000 ⇔ 255	0–100%
8	Grün 3	000 ⇔ 255	0–100%
9	Blau 3	000 ⇔ 255	0–100%

2-Zell-Modi

2-Zell RGBAW FULL (30 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Rot fein 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Grün, fein 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Weiß 1	000 ⇔ 255	0–100%
12	Weiß fein 1	000 ⇔ 255	0–100%
13	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün, fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Weiß 2	000 ⇔ 255	0–100%
25	Weiß fein 2	000 ⇔ 255	0–100%
26	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–15%
29	Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–1%
30	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029 Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	Dimmergeschwindigkeit con Anzeige eingestelltDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1 (schnellste)Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

2-Zell RGBAW Fine (20 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Rot fein 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Grün, fein 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Blau fein 1	000 ⇔ 255	0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
9	Weiß 1	000 ⇔ 255	0–100%
10	Weiß fein 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Rot fein 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Grün, fein 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Blau fein 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19	Weiß 2	000 ⇔ 255	0–100%
20	Weiß fein 2	000 ⇔ 255	0–100%

2-Zell RGBAW EXT (19 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Weiß 1	000 ⇔ 255	0–100%
8	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Weiß 2	000 ⇔ 255	0–100%
16	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell	0–200%
Kanal	Funktion	Wert	Percentage/Instelling
19 Stroboskop alle		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell

2-Zell RGBA EXT (17 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099100 ⇔ 109 Keine Funktion110 ⇔ 179180 ⇔ 189 Keine Funktion190 ⇔ 255	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell
10	Rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12	Blau 2	000 ⇔ 255	0–100%
13	Bernsteinfarben 2	000 ⇔ 255	0–100%
14	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
16 Stroboskop 2		000 ⇔ 009 Keine Funktion010 ⇔ 099100 ⇔ 109 Keine Funktion110 ⇔ 179180 ⇔ 189 Keine Funktion190 ⇔ 255	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell

2-Zell HSIC (15 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer 1	000 ⇔ 255	0–100%
2	Tint 1	000 ⇔ 255	0–100%
3	Tint fein 1	000 ⇔ 255	0–100%
4	Farbsättigung 1	000 ⇔ 255	0–100%
5 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	SieheTabelle: Farbmakro Wert
6	Farbmakro 1	000 ⇔ 255	SieheTabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	SieheFarbtemperatur-Tabelle
8	Dimmer 2	000 ⇔ 255	0–100%
9	Tint 2	000 ⇔ 255	0–100%
10	Tint fein 2	000 ⇔ 255	0–100%
11	Farbsättigung 2	000 ⇔ 255	0–100%
12	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Siehe Tabelle: Farbmakro Wert
13	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur 2	000 ⇔ 255	SieheFarbtemperatur-Tabelle
15	Dimmergeschwindigkeit	000 ⇔ 009Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	Dimmergeschwindigkeit con Anzeige eingestelltDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1 (schnellste)Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

2-Zell RGB EXT (15 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Farbmakro 1	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
9	Rot 2	000 ⇔ 255	0–100%
10	Grün 2	000 ⇔ 255	0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Farbmakro 2	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
13	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14	Stroboskop 2	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
14	Stroboskop 2
15	Stroboskop alle	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

2-Zell RGBAW (10 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Weiß 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Bernsteinfarben 2	000 ⇔ 255	0–100%
10	Weiß 2	000 ⇔ 255	0–100%

2-Zell RGBA (8 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Rot 2	000 ⇔ 255	0–100%
6	Grün 2	000 ⇔ 255	0–100%
7	Blau 2	000 ⇔ 255	0–100%
8	Bernsteinfarben 2	000 ⇔ 255	0–100%

2-Zell RGB (6 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Rot 2	000 ⇔ 255	0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%

1-Zell-Modi

1-Zell RGBAW FULL (16 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Rot fein	000 ⇔ 255	0–100%
5	Grün	000 ⇔ 255	0–100%
6	Grün, fein	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Blau fein	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Bernsteinfarben fein	000 ⇔ 255	0–100%
11	Weiß	000 ⇔ 255	0–100%
12	Weiß fein	000 ⇔ 255	0–100%
13	Farbmakro	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
14	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15 Stroboskop		000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell
16 Dimmergeschwindigkeit		000 ⇔ 009Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	010 ⇔ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189Dimmungs-Geschwindigkeits-Modus 319O ⇔ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

1-Zelle RGBAW Basic (13 Kanäle)

Channel	Function Value Percent/Setting
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer gut	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Bernsteinfarben	000 ⇔ 255	0–100%
7	Weiß	000 ⇔ 255	0–100%
8	Farbmakros	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
9	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
11	Auto-Programme	000 ⇔ 040 No function041 ⇔ 050 Auto 1051 ⇔ 060 Auto 2061 ⇔ 070 Auto 3071 ⇔ 080 Auto 4081 ⇔ 090 Auto 5091 ⇔ 100 Auto 6101 ⇔ 110 Auto 7111 ⇔ 120 Auto 8121 ⇔ 130 Auto 9131 ⇔ 140 Auto 10141 ⇔ 150 Programm 1151 ⇔ 160 Programm 2161 ⇔ 170 Programm 3171 ⇔ 180 Programm 4181 ⇔ 190 Programm 5191 ⇔ 200 Programm 6201 ⇔ 210 Programm 7211 ⇔ 220 Programm 8221 ⇔ 230 Programm 9231 ⇔ 240 Programm 10
12	Automatische Geschwindigkeit	000 ⇔ 255	Automatische Geschwindigkeitsanpassung
13	Automatische Verzögerung	000 ⇔ 255	Automatische Einstellung der Programmverzögerung

1-Zell RGBAW Fine (10 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Rot	000 ⇔ 255	0–100%
2	Rot fein	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Grün, fein	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Blau fein	000 ⇔ 255	0–100%
7	Bernsteinfarben	000 ⇔ 255	0–100%
8	Bernsteinfarben fein	000 ⇔ 255	0–100%
9	Weiß	000 ⇔ 255	0–100%
10	Weiß fein	000 ⇔ 255	0–100%

1-Zell RGBAW EXT (10 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Bernsteinfarben	000 ⇔ 255	0–100%
7	Weiß	000 ⇔ 255	0–100%
8	Farbmakro	000 ⇔ 255	SieheTabelle: Farbmakro Wert
9	Farbtemperatur	000 ⇔ 255	SieheFarbtemperatur-Tabelle
10	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell

1-Zell RGBA EXT (9 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Bernsteinfarben	000 ⇔ 255	0–100%
7	Farbmakro	000 ⇔ 255	SieheTabelle: Farbmakro Wert
8	Farbtemperatur	000 ⇔ 255	SieheFarbtemperatur-Tabelle
9	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell

1-Zell HSIC (9 Kanäle)

Channel Function Value Percent/Setting
1	Dimmer	000 ⇔ 255 0-100%
2	Farbton	000 ⇔ 255 0-100%
3	Feiner Farbton	000 ⇔ 255 0-100%
4	Sättigung	000 ⇔ 255 0-100%
5	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
6	Macros de couleur	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Température de couleur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Dimmergeschwindigkeit		000 ⇔ 009 Dimmergeschwindigkeit con Anzeige eingestellt010 ⇔ 029 Dimmungs-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmungs-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmungs-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmungs-Geschwindigkeits-Modus 4 (langsamste)
9	GN-Sättigung	000 ⇔ 010 Keine Funktion011 ⇔ 029 Voll minus grün030 ⇔ 069 -99% zu -1%070 ⇔ 129 Keine Funktion130 ⇔ 189 1% zu 99%190 ⇔ 255 Voll und grün

1-Zell HSIC (8 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Tint	000 ⇌ 255	0–100%
3	Tint fein	000 ⇌ 255	0–100%
4	Farbsättigung	000 ⇌ 255	0–100%
5	Stroboskop	000 ⇌ 009 Keine Funktion010 ⇌ 099Stroboskop, von langsam nach schnell100 ⇌ 109 Keine Funktion110 ⇌ 179Blitzeffekt, langsam nach schnell180 ⇌ 189 Keine Funktion190 ⇌ 255Zufalls-Stroboskop, langsam nach schnell	SieheTabelle: Farbmakro Wert
6	Farbmakro	000 ⇌ 255	SieheTabelle: Farbmakro Wert
7	Farbtemperatur	000 ⇌ 255	SieheFarbtemperatur-Tabelle
8	Dimmergeschwindigkeit	000 ⇌ 009Dimmergeschwindigkeit con Anzeige eingestellt010 ⇌ 029Dimmungs-Geschwindigkeits-Modus aus030 ⇌ 069Dimmungs-Geschwindigkeits-Modus 1 (schnellste)070 ⇌ 129Dimmungs-Geschwindigkeits-Modus 2130 ⇌ 189Dimmungs-Geschwindigkeits-Modus 3190 ⇌ 255Dimmungs-Geschwindigkeits-Modus 4 (langsamste)	Dimmergeschwindigkeit con Anzeige eingestelltDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1 (schnellste)Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3Dimmungs-Geschwindigkeits-Modus 4 (langsamste)

1-Zell RGB EXT (8 Kanäle)

Kanal Funktion Wert Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Farbmakro	000 ⇔ 255	Siehe Tabelle: Farbmakro Wert
7	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255Zufalls-Stroboskop, langsam nach schnell	Stroboskop, von langsam nach schnellBlitzeffekt, langsam nach schnellZufalls-Stroboskop, langsam nach schnell

1-Zell RGBAW (5 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Rot	000 ⇌ 255	0–100%
2	Grün	000 ⇌ 255	0–100%
3	Blau	000 ⇌ 255	0–100%
4	Bernsteinfarben	000 ⇌ 255	0–100%
5	Weiß	000 ⇌ 255	0–100%

1-Zell RGBA (4 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Rot	000 ⇌ 255	0–100%
2	Grün	000 ⇌ 255	0–100%
3	Blau	000 ⇌ 255	0–100%
4	Bernsteinfarben	000 ⇌ 255	0–100%

1-Zell RGB (3 Kanäle)

Kanal	Funktion	Wert	Percentage/Instelling
1	Rot	000 ⇌ 255	0–100%
2	Grün	000 ⇌ 255	0–100%
3	Blau	000 ⇌ 255	0–100%

2-cel RGBAW (10 kanalen)

Kanaals Functie Waarde Percentage/Instelling
1	Rood 1	000 ⇔ 255	0–100%
2	Groen 1	000 ⇔ 255	0–100%
3	Blauw 1	000 ⇔ 255	0–100%
4	Amber 1	000 ⇔ 255	0–100%
5	Wit 1	000 ⇔ 255	0–100%
6	Rood 2	000 ⇔ 255	0–100%
7	Groen 2	000 ⇔ 255	0–100%
8	Blauw 2	000 ⇔ 255	0–100%
9	Amber 2	000 ⇔ 255	0–100%
10	Wit 2	000 ⇔ 255	0–100%

2-cel RGBA (8 kanalen)

Kanaals Functie Waarde Percentage/Instelling
1	Rood 1	000 ⇔ 255	0–100%
2	Groen 1	000 ⇔ 255	0–100%
3	Blauw 1	000 ⇔ 255	0–100%
4	Amber 1	000 ⇔ 255	0–100%
5	Rood 2	000 ⇔ 255	0–100%
6	Groen 2	000 ⇔ 255	0–100%
7	Blauw 2	000 ⇔ 255	0–100%
8	Amber 2	000 ⇔ 255	0–100%

2-cel RGB (6 kanalen)

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: FRtech@chauvetlighting.fr

Germany Website: www.chauvetprofessional.eu

Voice: +49 421 62 60 20

Chauvet Mexico

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen

Über diese Schnellanleitung
Haftungsausschluss
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Sicherheitshinweise
FCC-Konformität
Kontakt
Packungsinhalt
Wechselstrom
Serienschaltung der Geräte
Signalanschlüsse
Steuerungsmodi
DMX-Verbindung
DMX-Anschluss
Art-Net™-Verbindung
sACN-Verbindung
Master/Slave-Schaltung
Montage
Ansicht Gerätemontage
Webserver
Sicherheitscode
DMX-Werte
12-Zell-Modi
3-Zell-Modi
3-Zell RGBAW FULL (43 Kanäle)
2-Zell-Modi
2-Zell RGBAW FULL (30 Kanäle)
1-Zell-Modi
1-Zell RGBAW FULL (16 Kanäle)
Chauvet Mexico

Handbuch-Assistent

Angetrieben von Anthropic

Warten auf Ihre Nachricht

Produktinformationen

Marke : Chauvet

Modell : COLORado Solo Batten

Kategorie : Heizung
