GEBRUIKSAANWIJZING Maverick MK1 Hybrid Chauvet

Over deze handleiding

De Maverick MK1 Hybrid Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids-instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Contact Us aan het einde van deze BH.

Wat is inbegrepen

- Maverick MK1 Hybrid

- Garantiekaart

- Stroomsnoer

- Beknopte handleiding

- Omegabeugel met

bevestigingsapparatuur

AC-stroom

Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Vervangen van de zekering

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-aansluiting

De Maverick MK2 Spot kan met een DMX-controller werken met een 3-pins of 5-pins DMX-gegevensverbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Maverick MK1 Hybrid gebruikt een 3- of 5-pins normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 27 en 30. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren va het product voor DMX-werking.

Signaal- verbindingen

U kunt de Maverick MK2 Spot aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide.. Bij het gebruik van andere Art-Net™, sACN, of Kling-Net-compatible producten met de Maverick MK2 Spot, kunt u deze individueel aansturen op een enkel netwerk. Zid de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Art-Net™- aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicastmodus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512- gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht va het product kan dragen. Ga voor onze Chauvetserie montageklemmen naar http://trusst.com/products/.

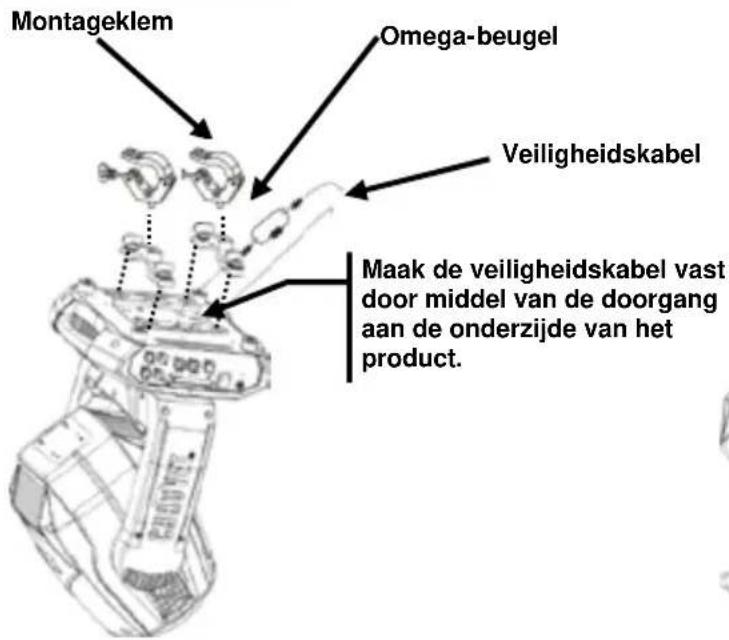

Montagediagram van het product

Montageklem Omega-beugel Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang aan de onderzijde van het product.

Montage boven het hoofd

Plaatsing op de vloer

Aanraakscherm- bedieningspaneel

De Maverick MK1 Hybrid heeft een aanraakscherm en 6 bedieningsknoppen. Met de Setup-opties in het menu kan het aanraakscherm worden vergrendeld en gekalibreerd.

Beschrijving bedieningspaneel

Toets	Functie
<↑>	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
<≡>	Sluit het huidige menu of functie af
<↓>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
<↔>	Navigeert naar links door de menulijst
<↔>	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
<→>	Navigeert naar rechts door de menulijst

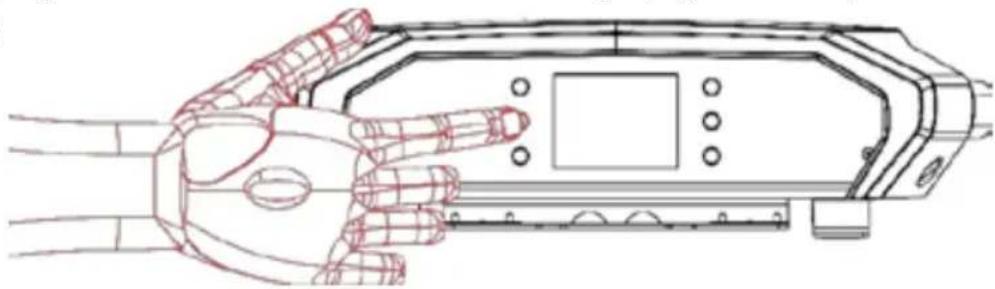

Display op batterijstroom

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 sec).

Hoofdniveau	Programmeerniveaus			Beschrijving
Settings (Continued)	Touchscreen Lock	YES		Vergrendel het aanraakscherm
		NO
	Swap X/Y	YES		Wissel de zwenking en kanteling
		NO
	X/Y Mode	Fast		Wijzigt de omwisselen
		Slow
	WDMX Reset	YES		Reset de draadloze DMX
		NO
	Backlight Timer	30S		Stel de achtergrondverlichting in om automatisch uit te schakelen na een gekozen tijdsduur
		1M
		5M
		ON
	Loss of Data	Hold		Verlies van gegevensinstelling
		Close
	Safety Beam	OFF		Veiligheidsstraalmodus
		ON
	Lamp Setting	On/Off	OFF	Lamp aan of uit
			ON
		State/Power On	OFF	Lampstatus weergegeven als lamp aan is
			ON
		Off Via DMX	NO	Regel de lamp met DMX
			YES
		On If DMX On	NO	Lamp aan als DMX aan is
			YES
		Off If DMX Off	NO	Lamp aan als DMX uit is
			YES
		Ignition Delay	10 ~ 255	Stel vertragingstijd voor lampontsteking in
		Low Power Delay	0 ~ 255	Vertragingstijd laag vermogen
		Reset Lamp Time	NO	Reset de resterende lamptijd
			YES
	Special Set	Interval 10 ~ 250		Stel herinnering voor lamponderhoud in
		Remain Time	10 ~ 250 R	Resterende lamptijd
	Preset Select	PRESET A		OpgenoOpgenomen vooringestelde menuopties
		PRESET B
		PRESET C

Hoofdniveau	Programmeerniveaus				Beschrijving
	Preset Sync		NO		Zorgt ervoor dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick MK1 Spot in de DMX-keten
			YES
	Reset Function		Pan/Tilt	YES/NO	Individuele functies naar fabrieksinstellingen resetten
			Head
			All
	Factory Settings		NO		Alle functies naar fabrieksinstellingen resetten
			YES
Test	Auto Test				Test het product automatisch
	Manual Test	Pan		0 ~ 255	Test elke functie/elk kanaal individueel
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Cyan
		Magenta
		Yellow
		Color1
		Color2
		Color3
		Shutter
		Dimmer
		Dimmer Fine
		Gobo
		Animation
		Animation Rotate
		Gobo
		Gobo Rotate
		Gobo Rotate Fine
		Prism
		Prism1 Rotate
		Prism2 Rotate
		Frost
		Zoom
		Focus
		Fine Focus
		Beam Mode
		Special Function

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus			Beschrijving
Information	Fixture Information	Ver V1		Huidige versie
		Running Mode DMX		Huidige modus
		DMX Address 001
		Temperature 025		Huidige temperatuur
		Fixture Hours 00000		Huidige actieve uren
		ArtNetlp 002.243.075.222		Huidige IP-adres
		SubMask 255.000.000.000		Huidige subnet mask
		MAC 00.04.a3.08.00.00		MAC-adres
	Fan Information	Base Fan1 Speed 2000rpm		Snelheidsinstelling weergeven
		Base Fan2 Speed 2000rpm		Snelheidsinstelling weergeven
		Head Fan1 Speed 2000rpm		Snelheidsinstelling weergeven
		Head Fan2 Speed 2000rpm		Snelheidsinstelling weergeven
	Error Information	----		Verschijnt op het scherm
	Channel Information	Frequency	0Hz	Status van individueel kanaal
		Pan	0 ~ 255
		Pan Fine	0 ~ 255
		Tilt	0 ~ 255
		Tilt Fine	0 ~ 255
		P/T Speed	0 ~ 255
		Cyan	0 ~ 255
		Magenta	0 ~ 255
		Yellow	0 ~ 255
		Color1	0 ~ 255
		Color2	0 ~ 255
		Color3	0 ~ 255
		Shutter	0 ~ 255
		Dimmer	0 ~ 255
		Dimmer Fine	0 ~ 255
		Gobo	0 ~ 255
		Animation	0 ~ 255
		Animation Rotate	0 ~ 255
		Gobo	0 ~ 255
		Gobo Rotate	0 ~ 255
		Gobo Rotate Fine	0 ~ 255
Information (continued)	Channel Information (continued)	Prism	0 ~ 255	Status van individueel kanaal
		Prism1 Rotate	0 ~ 255
		Prism2 Rotate	0 ~ 255
		Frost	0 ~ 255
		Zoom	0 ~ 255
		Focus	0 ~ 255
		Fine Focus	0 ~ 255
		Beam Mode	0 ~ 255
		Special Function	0 ~ 255

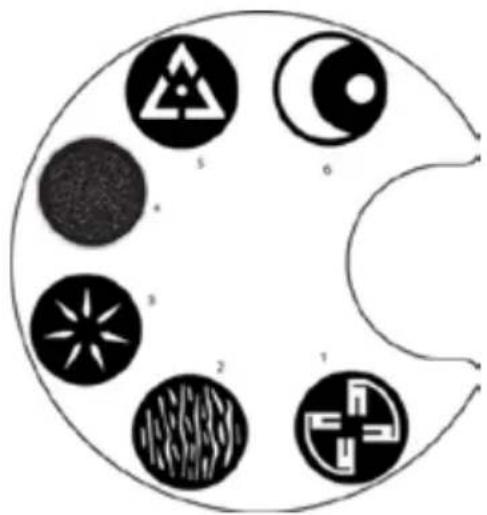

Gobo-ontwerpen

1. Draaiende vorken

2. Brekende golven

3. Radiaalster

4. Sterrenveld

5. Gebroken driehoek

6. Halve maan en zon

18 17 16 15 14 13 12 11 10 9 8 1 2 3 4 5 6 7

Statisch gobowiel

1. Opening 5/6

2. Opening 2/3

3. Opening 1/2

4. Opening 1/3

5. Volledige opening

6. Driehoekpunten

7. Bochtige driehoek

8. Willekeurige punten

9. Symmetrische punten

10. Lijn

11. Lasercirkel

12. Vierkante lijnen

13. Baksteen uit

14. Driehoek vierkant

15. Schaduwen

16. Crunch Bar

17. 5 golven

18. Uitbarsting

DMX-waarden

30CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	0–100%
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	0–100%
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Fijne dimmer	000Ü 255	0–100%
	8	Sluiter	000Ü 007	Gesloten
			008Ü 015	Open
			016Ü 131	Langzaam tot snel
			132Ü 167	Snel sluiten, langzaam openen
			168Ü 203	Langzaam sluiten, snel openen
			204Ü 239	Pulseffect van langzaam tot snel
			240Ü 247	Willekeurig effect van langzaam tot snel
			248Ü 255	Open
	9	Cyaan	000Ü 255	0–100%
	10	Maqenta	000Ü 255	0–100%
	11	Geel	000Ü 255	0–100%
	12	Kleurenwiel 1	000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + lavendel
			100	Lavendel
			129	Lavendel + CTO 3200K
			150	CTO 3200K
			181	CTO 3200K + (UV)
			200	(UV)
			235	(UV) + CTO 2500K
			255	CTO 2500K
	13	Kleurenwiel 2	000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + donkergroen
			100	Donkergroen
			129	Donkergroen + donkerrood
			150	Donkerrood
			181	Donkerrood + donkerblauw
			200	Donkerblauw
			235	Donkerblauw + minus groen
			255	Minus groen
	14	Kleurenwiel 3	000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + donkeroranje
			100	Donkeroranje
			129	Donkeroranje + lichtoranje
			150	Lichtoranje
			181	Lichtoranje + lichtgroen

		200235255	LichtgroenLichtgroen + rozeRoze
15	Gobo-wiel 1[Gobo-ontwerpen]	000004008012016019023027031035038042046050054057061065069072Û 113114Û 117118Û 159160Û 165166Û 170171Û 175176Û 181182Û 186187Û 191192Û 197198Û 202203Û 207208Û 214215Û 218219Û 223224Û 229230Û 234235Û 239240Û 245246Û 250251Û 255	OpenGobo 1 (Opening 5/6)Gobo 2 (Opening 2/3)Gobo 3 (Opening 1/2)Gobo 4 (Opening 1/3)Gobo 5 (Volledige opening)Gobo 6 (Driehoekstippen)Gobo 7 (Bochtige driehoek)Gobo 8 (Willekeurige stippen)Gobo 9 (Symmetrische stippen)Gobo 10 (Lijn)Gobo 11 (Laser cirkel)Gobo 12 (Vierkante lijnen)Gobo 13 (Baksteen uit)Gobo 14 (Driehoek vierkant)Gobo 15 (Schaduwen)Gobo 16 (Crunch Bar)Gobo 17 (5 golven)Gobo 18 (Uitbarsting)Gobowijziging met de klok mee, snel tot langzaam stopGobowijziging tegen de klok in, langzaam tot snelGobo 1 schuddenGobo 2 schuddenGobo 3 schuddenGobo 4 schuddenGobo 5 schuddenGobo 6 schuddenGobo 7 schuddenGobo 8 schuddenGobo 9 schuddenGobo 10 schuddenGobo 11 schuddenGobo 12 schuddenGobo 13 schuddenGobo 14 schuddenGobo 15 schuddenGobo 16 schuddenGobo 17 schuddenGobo 18 schudden
16	Gobo-wiel 2[Gobo-ontwerpen]	000Û 018019Û 037038Û 056057Û 074075Û 092093Û 111112Û 129130Û 150151Û 171172Û 192193Û 213214Û 234235Û 255	WitGobo 1 (Draaiende vorken)Gobo 2 (Brekende golven)Gobo 3 (Radiaalster)Gobo 4 (Sterrenveld)Gobo 5 (Gebroken driehoek)Gobo 6 (Halve maan en zon)Gobo 1 schuddenGobo 2 schuddenGobo 3 schuddenGobo 4 schuddenGobo 5 schuddenGobo 6 schudden
17 Gobo-wiel 1 rotatie		000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-270 positie270-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
18	Gobo indexering 16-bit	000Ü 255	16-bit aanpasbaar
19	Animatiewiel	000Ü 255	Effectwiel
20	Rotatie animatiewiel	000Ü 124125Ü 130131Ü 255	Roteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
21 Prisma 1		000Ü 010011Ü 255	Geen functiePrismaeffect
22 Prisma 1 rotatie		000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-27O positie270-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
23 Prisma 2		000Ü 010011Ü 255	Geen functiePrismaeffect
24	Prisma 2 rotatie	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-27O positie27O-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
25	Frost	000Ü 255	0-100%
26	Zoom	000Ü 255	0-100%
27	Focus	000Ü 255	0-100%
28	Fiine focus	000Ü 255	0-100%
29	Straalmodus	000Ü 010011Ü 255	Geen functieStraalmodus
30 Regeling		000Û 029	Geen functie
		030Û 039	XY wissel aan
		040Û 049	XY wissel uit
		050Û 059	Zoom/autofocus-modus aan
		060Û 069	Zoom/autofocus-modus uit
		070Û 079	XY-verduisteren ingeschakeld
		080Û 089	XY-verduisteren uitgeschakeld
		090Û 099	Kleurverduisteren ingeschakeld
		100Û 109	Kleurverduisteren uitgeschakeld
		110Û 119	Goboverduisteren ingeschakeld
		120Û 129	Goboverduisteren uitgeschakeld
		130Û 139	Lamp aan
		140Û 149	XY reset
		150Û 159	Kopreset
		160Û 169	Auto zachte filter aan
		170Û 179	Auto zachte filter uit
		180Û 189	Geen functie
		190Û 199	Geen functie
		200Û 209	Reset alle
		210Û 219	Alles verduisteren ingeschakeld
		220Û 229	Alles verduisteren uitgeschakeld
		230Û 239	Lamp uit
		240Û 245	Geen functie
		246Û 250	Geen functie
		251Û 255	Geen functie

27CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Zwenken	000Ü 255	0–100%
	2	Fijn zwenken	000Ü 255	0–100%
	3	Kantelen	000Ü 255	0–100%
	4	Fijn kantelen	000Ü 255	0–100%
	5	Zwenk-/kantelsnelheid	000Ü 255	0–100%
	6	Dimmer	000Ü 255	0–100%
	7	Sluiter	000Ü 007	Gesloten
			008Ü 015	Open
			016Ü 131	Langzaam tot snel
			132Ü 167	Snel sluiten, langzaam openen
			168Ü 203	Langzaam sluiten, snel openen
			204Ü 239	Pulseffect van langzaam tot snel
			240Ü 247	Willekeurig effect van langzaam tot snel
			248Ü 255	Open
	8	Cyaan	000Ü 255	0–100%
	9	Magenta	000Ü 255	0–100%
	10	Geel	000Ü 255	0–100%
	11	Kleurenwiel 1	000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + lavendel
			100	Lavendel
			129	Lavendel + CTO 3200K
			150	CTO 3200K
			181	CTO 3200K + (UV)
			200	(UV)
			235	(UV) + CTO 2500K
			255	CTO 2500K
	12	Kleurenwiel 2	000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + donkergroen
			100	Donkergroen
			129	Donkergroen + donkerrood
			150	Donkerrood
			181	Donkerrood + donkerblauw
			200	Donkerblauw
			235	Donkerblauw + minus groen
			255	Minus groen
	13 Kleurenwiel 3		000	Wit
			028	Wit + straalverzachter
			050	Straalverzachter
			080	Straalverzachter + donkeroranje
			100	Donkeroranje
			129	Donkeroranje + lichtoranje
			150	Lichtoranje
			181	Lichtoranje + lichtgroen
			200	Lichtgroen
			235	Lichtgroen + roze
			255	Roze
			000	Open
			004	Gobo 1 (Opening 5/6)
			008	Gobo 2 (Opening 2/3)
			012	Gobo 3 (Opening 1/2)
			016	Gobo 4 (Opening 1/3)
			019	Gobo 5 (Volledige opening)
			023	Gobo 6 (Driehoekstippen)
			027	Gobo 7 (Bochtige driehoek)
			031	Gobo 8 (Willekeurige stippen)
			035	Gobo 9 (Symmetrische stippen)
			038	Gobo 10 (Lijn)
			042	Gobo 11 (Laser cirkel)
			046	Gobo 12 (Vierkante lijnen)
			050	Gobo 13 (Baksteen uit)
			054	Gobo 14 (Driehoek vierkant)
			057	Gobo 15 (Schaduwen)
			061	Gobo 16 (Crunch Bar)
			065	Gobo 17 (5 golven)
			069	Gobo 18 (Uitbarsting)
14	Gobo-wiel 1[Gobo-ontwerpen]		072Ü 113	Gobowijziging met de klok mee, snel tot langzaam stop
			114Ü 117
			118Ü 159	Gobowijziging tegen de klok in, langzaam tot snel
			160Ü 165	Gobo 1 schudden
			166Ü 170	Gobo 2 schudden
			171Ü 175	Gobo 3 schudden
			176Ü 181	Gobo 4 schudden
			182Ü 186	Gobo 5 schudden
			187Ü 191	Gobo 6 schudden
			192Ü 197	Gobo 7 schudden
			198Ü 202	Gobo 8 schudden
			203Ü 207	Gobo 9 schudden
			208Ü 214	Gobo 10 schudden
			215Ü 218	Gobo 11 schudden
			219Ü 223	Gobo 12 schudden
			224Ü 229	Gobo 13 schudden
			230Ü 234	Gobo 14 schudden
			235Ü 239	Gobo 15 schudden
			240Ü 245	Gobo 16 schudden
			246Ü 250	Gobo 17 schudden
			251Ü 255	Gobo 18 schudden
	15	Gobo-wiel 2[Gobo-ontwerpen]	000Ü 018019Ü 037038Ü 056057Ü 074075Ü 092093Ü 111112Ü 129130Ü 150151Ü 171172Ü 192193Ü 213214Ü 234235Ü 255	WitGobo 1 (Draaiende vorken)Gobo 2 (Brekende golven)Gobo 3 (Radiaalster)Gobo 4 (Sterrenveld)Gobo 5 (Gebroken driehoek)Gobo 6 (Halve maan en zon)Gobo 1 schuddenGobo 2 schuddenGobo 3 schuddenGobo 4 schuddenGobo 5 schuddenGobo 6 schudden
	16	Gobo-wiel 1 rotatie	000Ü 021021Ü 042042Ü 063063Ü 084084Ü 105105Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-270 positie270-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
	17	Animatiewiel	000Ü 255	Effectwiel
	18	Rotatieanimatiewiel	000Ü 124125Ü 130131Ü 255	Roteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
	19	Prisma 1	000Ü 010011Ü 255	Geen functiePrismaeffect
	20	Animatiewiel	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-270 positie270-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klop in roteren, langzaam tot snel
	21	Prisma 2	000Ü 010011Ü 255	Geen functiePrismaeffect
	22	Prisma 2 rotatie	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	0-90 positie90-180 positie180-270 positie27O-360 positie360-450 positie450-540 positieRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
23	Frost	000Ü 255	0–100%
24	Zoom	000Ü 255	0–100%
25	Focus	000Ü 255	0–100%
26	Straalmodus	000Ü 010	Geen functie
		011Ü 255	Straalmodus
27	Regeling	000Ü 029	Geen functie
		030Ü 039	XY wissel aan
		040Ü 049	XY wissel uit
		050Ü 059	Zoom/autofocus-modus aan
		060Ü 069	Zoom/autofocus-modus uit
		070Ü 079	XY-verduisteren ingeschakeld
		080Ü 089	XY-verduisteren uitgeschakeld
		090Ü 099	Kleurverduisteren ingeschakeld
		100Ü 109	Kleurverduisteren uitgeschakeld
		110Ü 119	Goboverduisteren ingeschakeld
		120Ü 129	Goboverduisteren uitgeschakeld
		130Ü 139	Lamp aan
		140Ü 149	XY reset
		150Ü 159	Kopreset
		160Ü 169	Auto zachte filter aan
		170Ü 179	Auto zachte filter uit
		180Ü 189	Geen functie
		190Ü 199	Geen functie
		200Ü 209	Reset alle
		210Ü 219	Alles verduisteren ingeschakeld
		220Ü 229	Alles verduisteren uitgeschakeld
		230Ü 239	Lamp uit
		240Ü 245	Geen functie
		246Ü 250	Geen functie
		251Ü 255	Geen functie

Contact Us

USA WORLD HEADQUARTERS

General Information - Chauvet

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu

General Information - Chauvet Europe Ltd.

Address: Unit 1C
