MANUAL DE USUARIO Maverick MK1 Hybrid Chauvet

La Guía de Referencia Rápida (GRR) del Maverick MK1 Hybrid contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU., Reino Unido, Irlanda, México, o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Desde dentro de EE.UU., Reino Unido, Irlanda, México o Benelux, utilice la información de Contac Us del final de esta GRR.

Qué va incluido

• Maverick MK1 Hybrid
  • Cable de alimentación
• Soporte Omega con material de montaje

- Tarjeta de garantía

- Guía de referencia rápida

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado	Negro	Marrón	Amarillo/Latón
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecto complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexión DMX

El Maverick MK1 Hybrid funcionará con un controlador DMX usando una conexión de datos DMX de 3 o 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Maverick MK1 Hybrid usa una conexión de datos DMX de 3 o 5 pines para su personalidades DMX: 27 y 30. Consulte el manual de usuario para más información sobre cómo conectar y configurar el producto para funcionamiento DMX.

Conexiones de señal

Puede enlazar el Maverick MK1 Hybrid a un controlador o software controlador usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™, sACN o Kling-Netcon, el Maverick MK1 Hybrid puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar e producto para estas señales.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gra tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados.

Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional, PLASA).

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje so capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/.

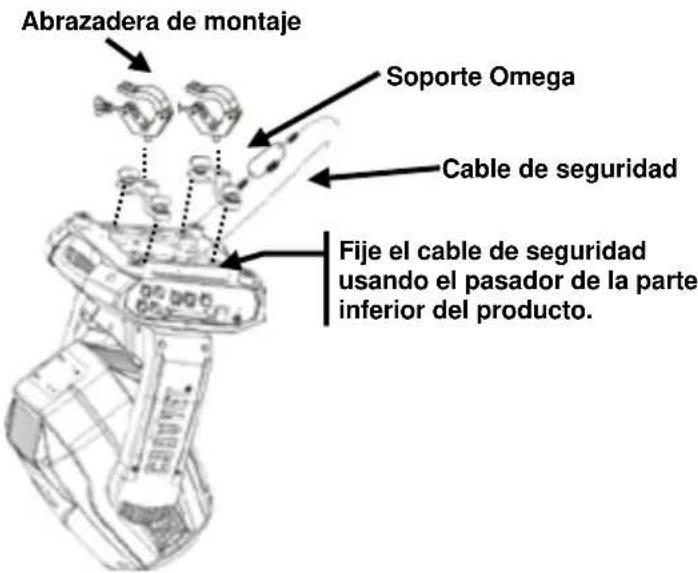

Diagrama de montaje del producto

Abrazadera de montaje Soporte Omega Cable de seguridad Fije el cable de seguridad usando el pasador de la parte inferior del producto.

Montaje en altura

Panel de control con pantalla táctil

El Maverick MK1 Hybrid dispone de una pantalla táctil y de 6 botones de control. La pantalla táctil se puede bloquear y calibrar a través de las opción de Setup (configuración) en el menú.

Descripción del panel de control

Botón	Función
↑	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
≡	Sale del menú o función actual
↓	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
↔	Navega hacia la izquierda por la lista de menú
↔	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
→	Navega hacia la derecha por la lista de menú

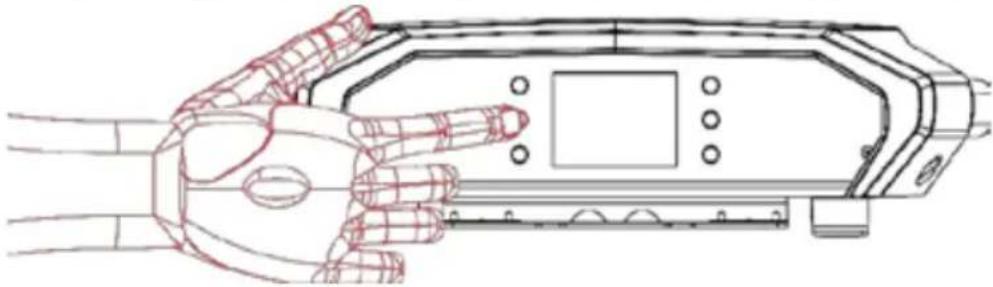

Pantalla alimentada con batería

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aprox. 15 s).

Nivel principal	Niveles de programación		Descripción
Address	000-255		Configuración de red
Art-Net Setup	IP Mode	Manual	Selección del modo IP
		DHCP
		Static
	Universe	0 ~ 255	Configurar el universo
	ArtNetIp	002.243.075.222	Configuración de IP
	SubMask	255.000.000.000	Máscara de subred
Personality	DMX 27CH	YES	Escoger 27 canales de DMX
		NO
	DMX 30CH	YES	Escoger 30 canales de DMX
		NO
Settings	Control Mode	DMX	Selección de señal
		WDMX
		ArtNet
		sACN
	Pan Reverse	YES	Invertir el movimiento panorámico
		NO
	Tilt Reverse	YES	Invertir la inclinación
		NO
	Screen Reverse	NO	Invertir la pantalla manual o automáticamente
		YES
		AUTO
	Pan Angle	540	Cambiar el ángulo panorámico
		360
		180
	Tilt Angle	270	Cambiar el ángulo de inclinación
		180
		90
	BL. O. P/T Move	YES	Habilitar/deshabilitar el blackout XY
		NO
	BL. O. Color Move	YES	Habilitar/deshabilitar el blackout de color
		NO
	BL. O. Gobo Move	YES	Habilitar/deshabilitar el blackout de gobo
		NO
	Calibration	YES	Encender calibración
		NO

Nivel principal	Niveles de programación			Descripción
Settings (continuación)	Touchscreen Lock	YES		Bloquear la pantalla
		NO
	Swap X/Y	YES		Intercambiar movimiento panorámico y de inclinación
		NO
	X/Y Mode	Fast		Cambiar la velocidad del
		Slow
	WDMX Reset	YES		Restablecer DMX inalámbrico
		NO
	Backlight Timer	30S		Configura la retroiluminación para que se apague transcurrido cierto tiempo
		1M
		5M
		ON
	Loss of Data	Hold		Configuración de pérdida de datos
		Close
	Safety Beam	OFF		Modo de haz de seguridad
		ON
	Lamp Setting	On/Off	OFF	Lámpara apagada o encendida
			ON
		State/Power On	OFF	Estado de la lámpara mostrado cuando la lámpara está encendida
			ON
		Off Via DMX	NO	Controla la lámpara con DMX
			YES
		On If DMX On	NO	Lámpara encendida si DMX está activo
			YES
		Off If DMX Off	NO	Lámpara apagada si DMX está inactivo
			YES
		Ignition Delay	10 ~ 255	Configura el tiempo de retardo para el encendido de la lámpara
		Low Power Delay	0 ~ 255	Tiempo de retardo de bajo consumo
		Reset Lamp Time	NO	Restablece el tiempo restante de la lámpara
			YES
	Special Set	Interval 10 ~ 250		Ajuste de recordatorio de mantenimiento de la lámpara
		Remain Time	10 ~ 250	Tiempo restante de lámpara
	Preset Select	PRESET A		Opciones de menú preconfiguradas grabadas
		PRESET B
		PRESET C
Settings (continuación)	Preset Sync	NO		Permite transferir las opciones de menú preconfiguradas grabadas a otros Maverick MK1 Hybrids de la cadena DMX
		YES
	Reset Function	Pan/Tilt	YES/NO	Restablecer las funciones individuales a los valores de fábrica
		Head
		All
	Factory Settings	NO		Restablecer todas las funciones a los valores de fábrica
		YES
Test	Auto Test			Hacer una prueba automática del producto
	Manual Test	Pan	0 ~ 255	Comprobar individualmente cada función/canal
		Pan Fine	0 ~ 255
		Tilt	0 ~ 255
		Tilt Fine	0 ~ 255
		P/T Speed	0 ~ 255
		Cyan	0 ~ 255
		Magenta	0 ~ 255
		Yellow	0 ~ 255
		Color1	0 ~ 255
		Color2	0 ~ 255
		Color3	0 ~ 255
		Shutter	0 ~ 255
		Dimmer	0 ~ 255
		Dimmer Fine	0 ~ 255
		Gobo	0 ~ 255
		Animation	0 ~ 255
		Animation Rotate	0 ~ 255
		Gobo	0 ~ 255
		Gobo Rotate	0 ~ 255
		Gobo Rotate Fine	0 ~ 255
		Prism	0 ~ 255
		Prism1 Rotate	0 ~ 255
		Prism2 Rotate	0 ~ 255
		Frost	0 ~ 255
		Zoom 0 ~ 255

Nivel principal	Niveles de programación				Descripción
Test (continuación)	Manual Test (continuación)		Focus	0 ~ 255	Comprobar individualmente cada función/canal
			Fine Focus	0 ~ 255
			Beam Mode	0 ~ 255
			Special Function	0 ~ 255
Information	Fixture Information	Ver V1			Versión actual
		Running Mode DMX			Modo actual
		DMX Address 001
		Temperature 025			Temperatura actual
		Fixture Hours 00000			Horas activas actuales
		ArtNetlp 002.243.075.222			Dirección IP actual
		SubMask 255.000.000.000			Máscara de subred actual
		MAC 00.04.a3.08.00.00			Dirección MAC
	Fan Information	Base Fan1 Speed 2000rpm			Ver configuración de velocidad
		Base Fan2 Speed 2000rpm			Ver configuración de velocidad
		Head Fan1 Speed 2000rpm			Ver configuración de velocidad
		Head Fan2 Speed 2000rpm			Ver configuración de velocidad
	Error Information	----			Aparecerá en la pantalla
	Channel Information	Frequency		0Hz	Estado del canal individual
		Pan		0 ~ 255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Cyan
		Magenta
		Yellow
		Color1
		Color2
		Color3
		Shutter
		Dimmer
		Dimmer Fine
		Gobo
		Animation
		Animation Rotate

Nivel principal	Niveles de programación			Descripción
Información (continuación)	Información del canal (continuación)	Gobo	0 ~ 255	Estado del canal individual
		Gobo Rotate
		Gobo Rotate Fine
		Prism
		Prism1 Rotate
		Prism2 Rotate
		Frost
		Zoom
		Focus
		Fine Focus
		Beam Mode
		Special Function

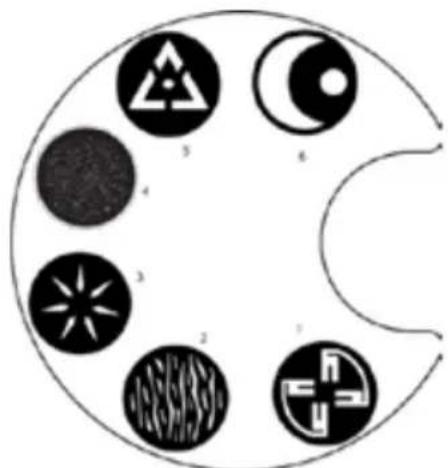

Diseños de gobo

1. Horquillas giratorias

2. Olas fragmentadas

3. Estrella radial

4. Campo de estrellas

5. Triángulo partido

6. Sol y media luna

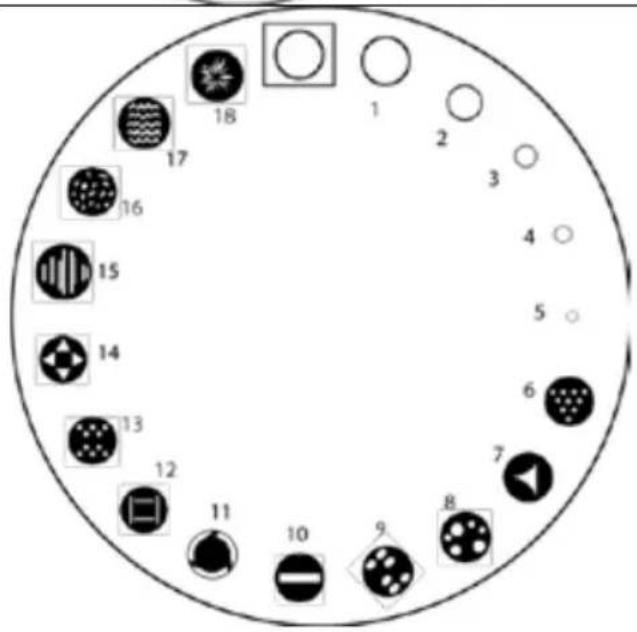

18 17 16 15 14 13 12 11 10 9 8 1 2 3 4 5 6 7

Rueda de gobo estático

1. Apertura 5/6

2. Apertura 2/3

3. Apertura 1/2

4. Apertura 1/3

5. Apertura total

6. Triángulo punteado

7. Triángulo curvo

8. Puntos aleatorios

9. Puntos simétricos

10. Línea

11. Círculo láser

12. Líneas cuadradas

13. Ladrillos

14. Cuadrado de triángulos

15. Sombras

16. Barra rota

17. 5 ondas

18. Estallido

Valores DMX

30CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Panorámico	000Ü 255	0–100%
	2	Panorámico fino	000Ü 255	0–100%
	3	Inclinación	000Ü 255	0–100%
	4	Inclinación fina	000Ü 255	0–100%
	5	Velocidad panorámico/Inclina ción	000Ü 255	0–100%
	6	Atenuador	000Ü 255	0–100%
	7	Atenuador fino	000Ü 255	0–100%
	8	Obturador	000Ü 007	Cerrado
			008Ü 015	Abierto
			016Ü 131	Lento a rápido
			132Ü 167	Cerrar rápido, abrir lento
			168Ü 203	Cerrar lento, abrir rápido
			204Ü 239	Efecto pulso de lento a rápido
			240Ü 247	Efecto aleatorio de lento a rápido
			248Ü 255	Abierto
	9	Cian	000Ü 255	0–100%
	10	Magenta	000Ü 255	0–100%
	11	Amarillo	000Ü 255	0–100%
	12	Rueda de color 1	000	Blanco
			028	Blanco + Suavizador de haz
			050	Suavizador de haz
			080	Suavizador de haz + Lavanda
			100	Lavanda
			129	Lavanda + CTO 3200K
			150	CTO 3200K
			181	CTO 3200K + (UV)
			200	(UV)
			235	(UV) + CTO 2500K
			255	CTO 2500K
	13	Rueda de color 2	000	Blanco
			028	Blanco + Suavizador de haz
			050	Suavizador de haz
			080	Suavizador de haz + Verde oscuro
			100	Verde oscuro
			129	Verde oscuro + Rojo oscuro
			150	Rojo oscuro
			181	Rojo oscuro + Azul oscuro
			200	Azul oscuro
			235	Azul oscuro +
			255	Menos verde
	14 Rueda de color 3		000	Blanco
			028	Blanco + Suavizador de haz
			050	Suavizador de haz
			080	Suavizador de haz + Naranja oscuro
			100	Naranja oscuro
			129	Naranja oscuro + Naranja claro
			150	Naranja claro
			181	Naranja claro + Verde claro
			200	Verde claro
			235	Verde claro + Rosa
			255	Rosa
	15	Rueda de gobo 1 [Diseños de gobo]	000	Abierto
			004	Gobo 1 (Apertura 5/6)
			008	Gobo 2 (Apertura 2/3)
			012	Gobo 3 (Apertura 1/2)
			016	Gobo 4 (Apertura 1/3)
			019	Gobo 5 (Apertura total)
			023	Gobo 6 (Triángulo punteado)
			027	Gobo 7 (Triángulo curvo)
			031	Gobo 8 (Puntos aleatorios)
			035	Gobo 9 (Puntos simétricos)
			038	Gobo 10 (Línea)
			042	Gobo 11 (Círculo láser)
			046	Gobo 12 (Líneas cuadradas)
			050	Gobo 13 (Ladrillos)
			054	Gobo 14 (Cuadrado de triángulos)
			057	Gobo 15 (Sombras)
			061	Gobo 16 (Barra rota)
			065	Gobo 17 (5 ondas)
			069	Gobo 18 (Estallido)
			072Ü 113	Desplazamiento de gobo en sentido horario, rápido a lento
			114Ü 117	parada
			118Ü 159	Vibración de gobo 1 en sentido antihorario, lento a rápido
			160Ü 165	Gobo 2 vibrando
			166Ü 170	Gobo 3 vibrando
			171Ü 175	Gobo 4 vibrando
			176Ü 181	Gobo 5 vibrando
			182Ü 186	Gobo 6 vibrando
			187Ü 191	Gobo 7 vibrando
			192Ü 197	Gobo 8 vibrando
			198Ü 202	Gobo 9 vibrando
			203Ü 207	Gobo 10 vibrando
			208Ü 214	Gobo 11 vibrando
			215Ü 218	Gobo 12 vibrando
			219Ü 223	Gobo 13 vibrando
			224Ü 229	Gobo 14 vibrando
			230Ü 234	Gobo 15 vibrando
			235Ü 239	Gobo 16 vibrando
			240Ü 245	Gobo 17 vibrando
			246Ü 250	Gobo 18 vibrando
			251Ü 255	Gobo 18 vibrando

16	Rueda de gobo 2 [Diseños de gobo]	000Ü 018019Ü 037038Ü 056057Ü 074075Ü 092093Ü 111112Ü 129130Ü 150151Ü 171172Ü 192193Ü 213214Ü 234235Ü 255	BlancoGobo 1 (Horquillas giratorias)Gobo 2 (Olas fragmentadas)Gobo 3 (Estrella radial)Gobo 4 (Campo de estrellas)Gobo 5 (Triángulo partido)Gobo 6 (Sol y media luna)Gobo 1 vibrandoGobo 2 vibrandoGobo 3 vibrandoGobo 4 vibrandoGobo 5 vibrandoGobo 6 vibrando
17	Rotación Rueda de Gobo 1	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180-270Posición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
18	Indexado de gobo 16 bits	000Ü 255	16 bits ajustable
19	Rueda de animación	000Ü 255	Rueda de efectos
20	Rotación de rueda de animación	000Ü 124125Ü 130131Ü 255	Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
21 Prisma 1		000Ü 010011Ü 255	Sin funciónEfecto de prisma
22	Rotación de prisma 1	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180- 270Posición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
23 Prisma 2		000Ü 010011Ü 255	Sin funciónEfecto de prisma
24	Rotación de prisma 2	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180-27OPosición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
25	Difusor	000Ü 255	0-100%
26	Zoom	000Ü 255	0-100%
27	Foco	000Û 255	0-100%
28	Foco fino	000Û 255	0-100%
29	Modo de haz	000Û 010	Sin función
		011Û 255	Modo de haz
30	Control	000Û 029	Sin función
		030Û 039	Intercambio XY activado
		040Û 049	Intercambio XY desactivado
		050Û 059	Modo zoom/autofoco activado
		060Û 069	Modo zoom/autofoco desactivado
		070Û 079	Habilitar blackout XY
		080Û 089	Deshabilitar blackout XY
		090Û 099	Habilitar blackout de color
		100Û 109	Deshabilitar blackout de color
		110Û 119	Habilitar blackout de gobo
		120Û 129	Deshabilitar blackout de gobo
		130Û 139	Lámpara encendida
		140Û 149	Restablecer XY
		150Û 159	Restablecer cabeza
		160Û 169	Filtro suavizador automático activado
		170Û 179	Filtro suavizador automático desactivado
		180Û 189	Sin función
		190Û 199	Sin función
		200Û 209	Restablecer todo
		210Û 219	Todo blackout habilitar
		220Û 229	Todo blackout deshabilitar
		230Û 239	Lámpara apagada
		240Û 245	Sin función
		246Û 250	Sin función
		251Û 255	Sin función

27CH

Canal	Función	Valor	Porcentaje/Configuración
1	Panorámico	000Ü 255	0–100%
2	Panorámico fino	000Ü 255	0–100%
3	Inclinación	000Ü 255	0–100%
4	Inclinación fina	000Ü 255	0–100%
5	Velocidad panorámico/Inclina ción	000Ü 255	0–100%
6	Atenuador	000Ü 255	0–100%
7 Obturador		000Ü 007	Cerrado
		008Ü 015	Abierto
		016Ü 131	Lento a rápido
		132Ü 167	Cerrar rápido, abrir lento
		168Ü 203	Cerrar lento, abrir rápido
		204Ü 239	Efecto pulso de lento a rápido
		240Ü 247	Efecto aleatorio de lento a rápido
		248Ü 255	Abierto
8	Cian	000Ü 255	0–100%
9	Magenta	000Ü 255	0–100%
10	Amarillo	000Ü 255	0–100%
11 Rueda de color 1		000	Blanco
		028	Blanco + Suavizador de haz
		050	Suavizador de haz
		080	Suavizador de haz + Lavanda
		100	Lavanda
		129	Lavanda + CTO 3200K
		150	CTO 3200K
		181	CTO 3200K + (UV)
		200	(UV)
		235	(UV) + CTO 2500K
		255	CTO 2500K
12 Rueda de color 2		000	Blanco
		028	Blanco + Suavizador de haz
		050	Suavizador de haz
		080	Suavizador de haz + Verde oscuro
		100	Verde oscuro
		129	Verde oscuro + Rojo oscuro
		150	Rojo oscuro
		181	Rojo oscuro + Azul oscuro
		200	Azul oscuro
		235	Azul oscuro +
		255	Menos verde
13 Rueda de color 3		000	Blanco
		028	Blanco + Suavizador de haz
		050	Suavizador de haz
		080	Suavizador de haz + Naranja oscuro
		100	Naranja oscuro
		129	Naranja oscuro + Naranja claro
		150	Naranja claro
		181	Naranja claro + Verde claro
		200	Verde claro
		235	Verde claro + Rosa
		255	Rosa
14	Rueda de gobo 1[Diseños de gobo]	000	Abierto
		004	Gobo 1 (Apertura 5/6)
		008	Gobo 2 (Apertura 2/3)
		012	Gobo 3 (Apertura 1/2)
		016	Gobo 4 (Apertura 1/3)
		019	Gobo 5 (Apertura total)
		023	Gobo 6 (Triángulo punteado)
		027	Gobo 7 (Triángulo curvo)
		031	Gobo 8 (Puntos aleatorios)
		035	Gobo 9 (Puntos simétricos)
		038	Gobo 10 (Línea)
		042	Gobo 11 (Círculo láser)
		046	Gobo 12 (Líneas cuadradas)
		050	Gobo 13 (Ladrillos)
		054	Gobo 14 (Cuadrado de triángulos)
		057	Gobo 15 (Sombras)
		061	Gobo 16 (Barra rota)
		065	Gobo 17 (5 ondas)
		069	Gobo 18 (Estallido)
		072Ü 113	Desplazamiento de gobo en sentido horario, rápido a lento
		114Ü 117
		118Ü 159	parada
		160Ü 165	Vibración de gobo 1 en sentido antihorario, lento a rápido
		166Ü 170	Gobo 2 vibrando
		171Ü 175	Gobo 3 vibrando
		176Ü 181	Gobo 4 vibrando
		182Ü 186	Gobo 5 vibrando
		187Ü 191	Gobo 6 vibrando
		192Ü 197	Gobo 7 vibrando
		198Ü 202	Gobo 8 vibrando
		203Ü 207	Gobo 9 vibrando
		208Ü 214	Gobo 10 vibrando
		215Ü 218	Gobo 11 vibrando
		219Ü 223	Gobo 12 vibrando
		224Ü 229	Gobo 13 vibrando
		230Ü 234	Gobo 14 vibrando
		235Ü 239	Gobo 15 vibrando
		240Ü 245	Gobo 16 vibrando
		246Ü 250	Gobo 17 vibrando
		251Ü 255	Gobo 18 vibrando
15	Rueda de gobo 2 [Diseños de gobo]	000Ü 018019Ü 037038Ü 056057Ü 074075Ü 092093Ü 111112Ü 129130Ü 150151Ü 171172Ü 192193Ü 213214Ü 234235Ü 255	BlancoGobo 1 (Horquillas giratorias)Gobo 2 (Olas fragmentadas)Gobo 3 (Estrella radial)Gobo 4 (Campo de estrellas)Gobo 5 (Triángulo partido)Gobo 6 (Sol y media luna)Gobo 1 vibrandoGobo 2 vibrandoGobo 3 vibrandoGobo 4 vibrandoGobo 5 vibrandoGobo 6 vibrando
16	Rotación Rueda de Gobo 1	000Ü 021021Ü 042042Ü 063063Ü 084084Ü 105105Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180-270Posición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
17	Rueda de animación	000Ü 255	Rueda de efectos
18	Rotación de rueda de animación	000Ü 124125Ü 130131Ü 255	Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
19 Prisma 1		000Ü 010011Ü 255	Sin funciónEfecto de prisma
20	Rotación de prisma 1	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180-270Posición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
21 Prisma 2		000Ü 010011Ü 255	Sin funciónEfecto de prisma
22	Rotación de prisma 2	000Ü 021022Ü 042043Ü 063064Ü 084085Ü 105106Ü 127128Ü 190191Ü 192193Ü 255	Posición 0-90Posición 90-180Posición 180-277Posición 270-360Posición 360-450Posición 450-540Giro en sentido horario, lento a rápidoParadaGiro en sentido antihorario, lento a rápido
23	Difusor	000Ü 255	0–100%
24	Zoom	000Ü 255	0–100%
25	Foco	000Ü 255	0–100%
26 Modo de haz		000Ü 010	Sin función
		011Ü 255	Modo de haz
27 Control		000Ü 029	Sin función
		030Ü 039	Intercambio XY activado
		040Ü 049	Intercambio XY desactivado
		050Ü 059	Modo zoom/autofoco activado
		060Ü 069	Modo zoom/autofoco desactivado
		070Ü 079	Habilitar blackout XY
		080Ü 089	Deshabilitar blackout XY
		090Ü 099	Habilitar blackout de color
		100Ü 109	Deshabilitar blackout de color
		110Ü 119	Habilitar blackout de gobo
		120Ü 129	Deshabilitar blackout de gobo
		130Ü 139	Lámpara encendida
		140Ü 149	Restablecer XY
		150Ü 159	Restablecer cabeza
		160Ü 169	Filtro suavizador automático activado
		170Ü 179	Filtro suavizador automático desactivado
		180Ü 189	Sin función
		190Ü 199	Sin función
		200Ü 209	Restablecer todo
		210Ü 219	Todo blackout habilitar
		220Ü 229	Todo blackout deshabilitar
		230Ü 239	Lámpara apagada
		240Ü 245	Sin función
		246Ü 250	Sin función
		251Ü 255	Sin función

Address: Av. De las Partidas 34-3B

Zona Industrial Lerma
