GEBRUIKSAANWIJZING COLORdash Batten-Quad 12 Chauvet

Over deze handleiding

De COLORdash Batten-Quad 12 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• COLORdash Batten-Quad 12
- Garantiekaart
- Stroomsoer
- Beknopte handleiding
- 2 tappen

AC-stroom

Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.

Power Linking

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Er kunnen 9 COLORdash Batten-Quad 12-producten bij 120 VAC of 17 bij 230 VAC worden gekoppeld. Dit aantal niet overschrijden. Power Linkingsnoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De COLORdash Batten-Quad 12 kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORdash Batten-Quad 12 gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 4 Ch, 6 Ch, 10 Ch, 48 Ch en 52 Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave- verbinding Montage

De COLORdash Batten-Quad 12 maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

Montagediagram van het product

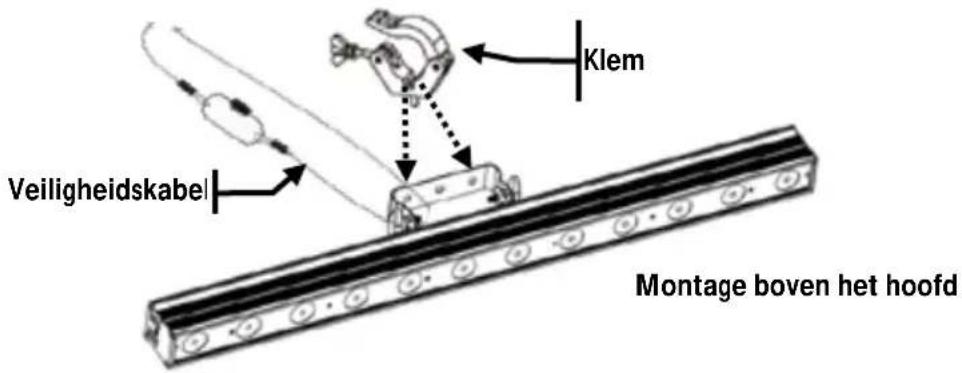

Klem Veiligheidskabel Montage boven het hoofd

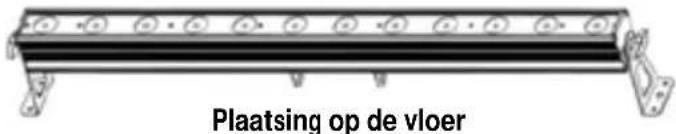

Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menu options

Belangrijkste niveau	Programmeerniveaus Beschrijving
Auto	Auto 1-12		Speed	0-100	12 automatische programma's
	Fade				Fade-effect waarin elke kleur overgaat in de volgende kleur
Static	Fix C		R		Rood
			G		Groen
			B		Blauw
			A		Amber
			GB		Groen/blauw
			RB		Rood/blauw
			RG		Rood/groen
			RGB		Rood/groen/blauw
			RA		Rood/amber
			GA		Groen/amber
			BA		Blauw/amber
			RGA		Rood/groen/amber
			RBA		Rood/blauw/amber
			GBA		Groen/blauw/amber
			RGBA		Rood/groen/blauw/amber
	Manu C	R	Value	0-255	Combineert rood, groen, blauw en amber om een aangepaste kleur te maken (0-100%)
		G
		B
		A
Dim Mode	Off				Geen dimmer
	DIM 1-3				Dimmercurve
BackLite	10S				Schakelt de backlight van de display uit na 10s van inactiviteit
	20S				Schakelt de backlight van de display uit na 20s van inactiviteit
	30S				Schakelt de backlight van de display uit na 30s van inactiviteit
	On				De backlight van de display is altijd aan
Info	Auto Test				Schakelt achtereenvolgens alle LED-lapmpjes in voor testen
	FixHours				Toont het totale aantal bedrijfsuren
	Version				Toont de geïnstalleerde softwareversie
Address 001-509					Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Channel	4 Ch				4-kanaals: R/G/B/A-regeling
	6 Ch				6-kanaals: R/G/B/A, dimmer, stroboscoop
	10 Ch				10-kanaals: R/G/B, dimmer, stroboscoop, kleurenmacro, automatische programma's, dimmersnelheid, autosnelheid
	48 Ch				48-kanaals: R/G/B/A-pixelregeling
	52 Ch				52-kanaals: R/G/B/A-pixelregeling, dimmer, stroboscoop, automatische programma's, automatische snelheid
M&S Mode	Master				DMX-modus
	Slave				Slave-modus
White Balance	R	Value	125-255		Stelt de maximum waarde van de rode LED in
	G				Stelt de maximum waarde van de groene LED in
	B				Stelt de maximum waarde van de blauwe LED in

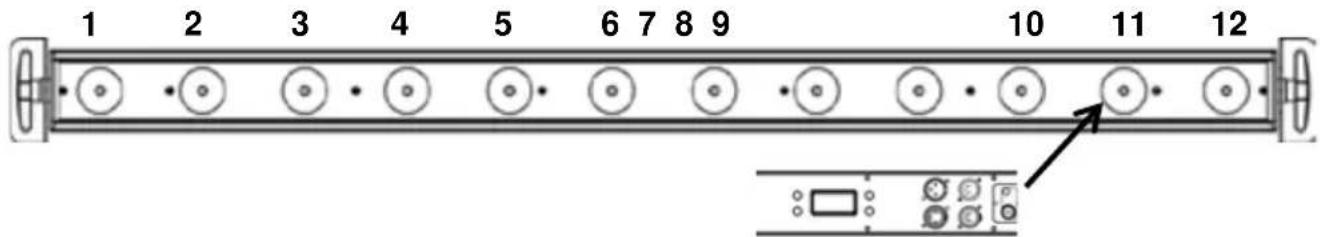

Secties voor DMX-bediening

1 2 3 4 5 6 7 8 9 10 11 12

DMX-waarden
Weergavepositie

52 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood 1	000 Û 255	0–100%
	2	Groen 1	000 Û 255	0–100%
	3	Blauw 1	000 Û 255	0–100%
	4	Amber 1	000 Û 255	0–100%
	5	Rood 2	000 Û 255	0–100%
	6	Groen 2	000 Û 255	0–100%
	7	Blauw 2	000 Û 255	0–100%
	8	Amber 2	000 Û 255	0–100%
	9	Rood 3	000 Û 255	0–100%
	10	Groen 3	000 Û 255	0–100%
	11	Blauw 3	000 Û 255	0–100%
	12	Amber 3	000 Û 255	0–100%
	13	Rood 4	000 Û 255	0–100%
	14	Groen 4	000 Û 255	0–100%
	15	Blauw 4	000 Û 255	0–100%
	16	Amber 4	000 Û 255	0–100%
	17	Rood 5	000 Û 255	0–100%
	18	Groen 5	000 Û 255	0–100%
	19	Blauw 5	000 Û 255	0–100%
	20	Amber 5	000 Û 255	0–100%
	21	Rood 6	000 Û 255	0–100%
	22	Groen 6	000 Û 255	0–100%
	23	Blauw 6	000 Û 255	0–100%
	24	Amber 6	000 Û 255	0–100%
	25	Rood 7	000 Û 255	0–100%
	26	Groen 7	000 Û 255	0–100%
	27	Blauw 7	000 Û 255	0–100%
	28	Amber 7	000 Û 255	0–100%
	29	Rood 8	000 Û 255	0–100%
	30	Groen 8	000 Û 255	0–100%
	31	Blauw 8	000 Û 255	0–100%
	32	Amber 8	000 Û 255	0–100%
	33	Rood 9	000 Û 255	0–100%
	34	Groen 9	000 Û 255	0–100%
	35	Blauw 9	000 Û 255	0–100%
	36	Amber 9	000 Û 255	0–100%

DMX-waarden (vervolg)

52 Ch (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	37	Rood 10	000 Ü 255	0–100%
	38	Groen 10	000 Ü 255	0–100%
	39	Blauw 10	000 Ü 255	0–100%
	40	Amber 10	000 Ü 255	0–100%
	41	Rood 11	000 Ü 255	0–100%
	42	Groen 11	000 Ü 255	0–100%
	43	Blauw 11	000 Ü 255	0–100%
	44	Amber 11	000 Ü 255	0–100%
	45	Rood 12	000 Ü 255	0–100%
	46	Groen 12	000 Ü 255	0–100%
	47	Blauw 12	000 Ü 255	0–100%
	48	Amber 12	000 Ü 255	0–100%
	49	Automatische programma's	000 Ü 010	Geen functie
			011 Ü 030	Auto 1
			031 Ü 050	Auto 2
			051 Ü 070	Auto 3
			071 Ü 090	Auto 4
			091 Ü 110	Auto 5
			111 Ü 130	Auto 6
			131 Ü 150	Auto 7
			151 Ü 170	Auto 8
			171 Ü 190	Auto 9
			191 Ü 210	Auto 10
			211 Ü 230	Auto 11
			231 Ü 250	Auto 12
			251 Ü 255	Automatisch 1–12
	50	Automatische snelheid	000 Ü 255	Langzaam tot snel
	51	Dimmer	000 Ü 255	0–100%
	52	Stroboscoop	000 Ü 010	Geen functie
			011 Ü 255	Langzaam tot snel

48 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood 1	000 Ü 255	0–100%
	2	Groen 1	000 Ü 255	0–100%
	3	Blauw 1	000 Ü 255	0–100%
	4	Amber 1	000 Ü 255	0–100%
	5	Rood 2	000 Ü 255	0–100%
	6	Groen 2	000 Ü 255	0–100%
	7	Blauw 2	000 Ü 255	0–100%
	8	Amber 2	000 Ü 255	0–100%
	9	Rood 3	000 Ü 255	0–100%
	10	Groen 3	000 Ü 255	0–100%
	11	Blauw 3	000 Ü 255	0–100%
	12	Amber 3	000 Ü 255	0–100%

DMX-waarden (vervolg)

48 Ch (vervolg)	Kanaal	Functie	Waarde	Percentage/instelling
	13	Rood 4	000 Ü 255	0–100%
	14	Groen 4	000 Ü 255	0–100%
	15	Blauw 4	000 Ü 255	0–100%
	16	Amber 4	000 Ü 255	0–100%
	17	Rood 5	000 Ü 255	0–100%
	18	Groen 5	000 Ü 255	0–100%
	19	Blauw 5	000 Ü 255	0–100%
	20	Amber 5	000 Ü 255	0–100%
	21	Rood 6	000 Ü 255	0–100%
	22	Groen 6	000 Ü 255	0–100%
	23	Blauw 6	000 Ü 255	0–100%
	24	Amber 6	000 Ü 255	0–100%
	25	Rood 7	000 Ü 255	0–100%
	26	Groen 7	000 Ü 255	0–100%
	27	Blauw 7	000 Ü 255	0–100%
	28	Amber 7	000 Ü 255	0–100%
	29	Rood 8	000 Ü 255	0–100%
	30	Groen 8	000 Ü 255	0–100%
	31	Blauw 8	000 Ü 255	0–100%
	32	Amber 8	000 Ü 255	0–100%
	33	Rood 9	000 Ü 255	0–100%
	34	Groen 9	000 Ü 255	0–100%
	35	Blauw 9	000 Ü 255	0–100%
	36	Amber 9	000 Ü 255	0–100%
	37	Rood 10	000 Ü 255	0–100%
	38	Groen 10	000 Ü 255	0–100%
	39	Blauw 10	000 Ü 255	0–100%
	40	Amber 10	000 Ü 255	0–100%
	41	Rood 11	000 Ü 255	0–100%
	42	Groen 11	000 Ü 255	0–100%
	43	Blauw 11	000 Ü 255	0–100%
	44	Amber 11	000 Ü 255	0–100%
	45	Rood 12	000 Ü 255	0–100%
	46	Groen 12	000 Ü 255	0–100%
	47	Blauw 12	000 Ü 255	0–100%
	48	Amber 12	000 Ü 255	0–100%

DMX-waarden (vervolg)
10 Ch

Kanaal	Functie	Waarde	Percentage/instelling
1	Dimmer	000 Ü 255	0–100%
2	Rood	000 Ü 255	0–100%
3	Groen	000 Ü 255	0–100%
4	Blauw	000 Ü 255	0–100%
5	Amber	000 Ü 255	0–100%
6 Stroboscoop		000 Ü 010011 Ü 255	Geen functieLangzaam tot snel
7	Kleurenmacro + witbalans	000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 200201 Ü 205206 Ü 210211 Ü 215216 Ü 220221 Ü 225226 Ü 230231 Ü 235236 Ü 240241 Ü 245246 Ü 250251 Ü 255	Geen functieR: 100% G: 0–100%B: 0R: 100%-0 G: 100% B: 0R: 0 G: 100% B: 0–100%R: 0 G: 100%-0B: 100%R: 0–100% G: 0 B: 100%R: 100% G: 0 B: 100%-0R: 100% G: 0–100%B: 0–100%R: 100%-0 G: 100%-0B: 100%R: 100% G: 100% B: 100% A: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
8	Automatische programma's	000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 190191 Ü 210211 Ü 230231 Ü 250251 Ü 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Automatisch 1–12
9	Automatische snelheid	000 Ü 255	Langzaam tot snel
10 Dimmersnelheid		000 Ü 051052 Ü 101102 Ü 152153 Ü 203204 Ü 255	Voorinstelling van de dimmersnelheid vanaf het displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3 (langzaamst)

DMX-waarden (vervolg)

6 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2	Rood	000 Ü 255	0–100%
	3	Groen	000 Ü 255	0–100%
	4	Blauw	000 Ü 255	0–100%
	5	Amber	000 Ü 255	0–100%
	6 Stroboscoop		000 Ü 010011 Ü 255	Geen functieLangzaam tot snel

4 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Rood	000 Ü 255	0–100%
	2	Groen	000 Ü 255	0–100%
	3	Blauw	000 Ü 255	0–100%
	4	Amber	000 Ü 255	0–100%
