MANUAL DE USUARIO COLORdash Batten-Quad 12 Chauvet

La Guía de Referencia Rápida (GRR) del COLORdash Par-Quad 12 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

• USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• COLORdash Batten-Quad 12

- Tarjeta de Garantía

- Cable de Alimentación

- Guía de Referencia Rápida

• 2 Munónes

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100\~240 VCA, 50/60 Hz.

Alimentación en Cadena

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Puede enlazar hasta 9 productos COLORdash Batten-Quad 12 a 120 VCA, o 17 a 230 VCA. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado	Negro	Marrón	Amarillo/Bronce
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El COLORdash Batten-Quad 12 funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El COLORdash Batten-Quad 12 usa una conexión de datos DMX normal para sus personalidades DMX: 4 Ch, 6 Ch, 10 Ch, 48 Ch, y 52 Ch. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El COLORdash Batten-Quad 12 usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

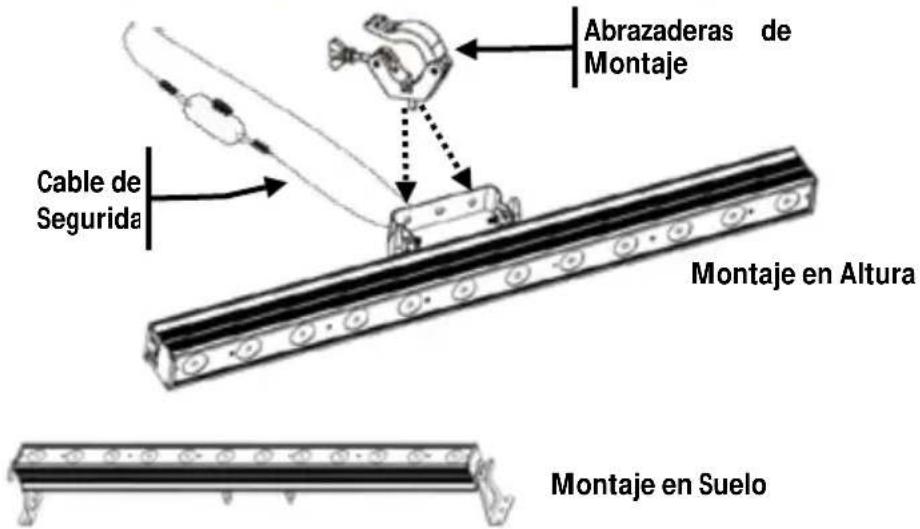

Diagrama de Montaje del Producto

Abrazaderas de Montaje Cable de Segurida Montaje en Altura Montaje en Suelo

Descripción del Panel de Control	Botón	Función
		Sale del menú o función actual
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal	Niveles de Programación				Descripción
Auto	Auto 1–12		Speed 0–100		12 programas automáticos
	Fade				Fundido efecto en el que cada color se funde a la siguiente
Static	Fix C		R		Rojo
			G		Verde
			B		Azul
			A		Ámbar
			GB		Verde/Azul
			RB		Rojo/Azul
			RG		Rojo/Verde
			RGB		Rojo/Verde/Azul
			RA		Rojo/Ámbar
			GA		Verde/Ámbar
			BA		Azul/Ámbar
			RGA		Rojo/Verde/Ámbar
			RBA		Rojo/Azul/Ámbar
			GBA		Verde/Azul/Ámbar
			RGBA		Rojo/Verde/Azul/Ámbar
	Manu C	R	Value 0–255		Combinar rojo, verde, azul y ámbar para formar un color personalizado
		G
		B
		A
Dim Mode	Off				Sin atenuador
	DIM 1–3				Curva de atenuador
Nivel Principal	Niveles de Programación			Descripción
BackLite	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	20S			Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	On			Retro-iluminación de la pantalla siempre activa
Info	Auto Test			Enciende todos los LEDs en secuencia para pruebas
	FixHours			Muestra el nombre total de las horas del producto
	Version			Muestra instalada la versión de software
Address 001–509				Selecciona la dirección DMX (canal más alto restringido a la personalidad elegida)
Channel	4 Ch			4 canales: control de R/G/B/A
	6 Ch			6 canales: estrobo, atenuador, R/G/B/A
	10 Ch			10 canales: R/G/B/A, atenuador, estrobo, macro de color, auto, velocidad atenuador, velocidad automática
	48 Ch			48 canales: Control de píxel R/G/B/A
	52 Ch			52 canales: Control de píxel R/G/B/A, atenuador, estrobo, auto, velocidad automática
M&S Mode	Master			Modo DMX
	Slave			Modo esclavo
White Balance	R	Value 125–255		Establece el valor máximo de LED rojo
	G			Establece el valor máximo de LED verde
	B			Establece el valor máximo de LED azul

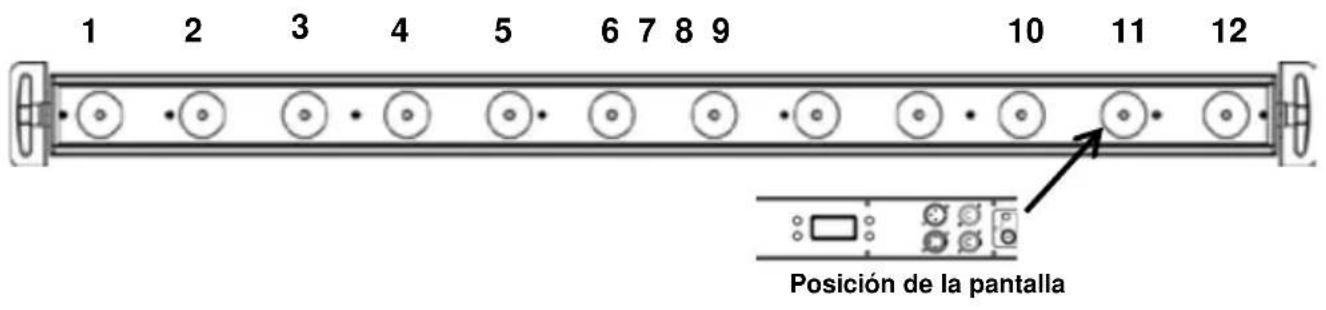

1 2 3 4 5 6 7 8 9 10 11 12 Posición de la pantalla

Valores DMX
52 Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 Ü 255	0–100%
2	Verde 1	000 Ü 255	0–100%
3	Azul 1	000 Ü 255	0–100%
4	Ámbar 1	000 Ü 255	0–100%
5	Rojo 2	000 Ü 255	0–100%
6	Verde 2	000 Ü 255	0–100%
7	Azul 2	000 Ü 255	0–100%
8	Ámbar 2	000 Ü 255	0–100%
9	Rojo 3	000 Ü 255	0–100%
10	Verde 3	000 Ü 255	0–100%
11	Azul 3	000 Ü 255	0–100%
12	Ámbar 3	000 Ü 255	0–100%
13	Rojo 4	000 Ü 255	0–100%
14	Verde 4	000 Ü 255	0–100%
15	Azul 4	000 Ü 255	0–100%
16	Ámbar 4	000 Ü 255	0–100%
17	Rojo 5	000 Ü 255	0–100%
18	Verde 5	000 Ü 255	0–100%
19	Azul 5	000 Ü 255	0–100%
20	Ámbar 5	000 Ü 255	0–100%
21	Rojo 6	000 Ü 255	0–100%
22	Verde 6	000 Ü 255	0–100%
23	Azul 6	000 Ü 255	0–100%
24	Ámbar 6	000 Ü 255	0–100%
25	Rojo 7	000 Ü 255	0–100%
26	Verde 7	000 Ü 255	0–100%
27	Azul 7	000 Ü 255	0–100%
28	Ámbar 7	000 Ü 255	0–100%
29	Rojo 8	000 Ü 255	0–100%
30	Verde 8	000 Ü 255	0–100%
31	Azul 8	000 Ü 255	0–100%
32	Ámbar 8	000 Ü 255	0–100%
33	Rojo 9	000 Ü 255	0–100%
34	Verde 9	000 Ü 255	0–100%
35	Azul 9	000 Ü 255	0–100%
36	Ámbar 9	000 Ü 255	0–100%

Valores DMX (cont.)

52 Ch (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	37	Rojo 10	000 Ü 255	0–100%
	38	Verde 10	000 Ü 255	0–100%
	39	Azul 10	000 Ü 255	0–100%
	40	Ámbar 10	000 Ü 255	0–100%
	41	Rojo 11	000 Ü 255	0–100%
	42	Verde 11	000 Ü 255	0–100%
	43	Azul 11	000 Ü 255	0–100%
	44	Ámbar 11	000 Ü 255	0–100%
	45	Rojo 12	000 Ü 255	0–100%
	46	Verde 12	000 Ü 255	0–100%
	47	Azul 12	000 Ü 255	0–100%
	48	Ámbar 12	000 Ü 255	0–100%
	49 Programas Auto		000 Ü 010	Sin function
			011 Ü 030	Auto 1
			031 Ü 050	Auto 2
			051 Ü 070	Auto 3
			071 Ü 090	Auto 4
			091 Ü 110	Auto 5
			111 Ü 130	Auto 6
			131 Ü 150	Auto 7
			151 Ü 170	Auto 8
			171 Ü 190	Auto 9
			191 Ü 210	Auto 10
			211 Ü 230	Auto 11
			231 Ü 250	Auto 12
			251 Ü 255	Auto 1–12
	50	Velocidad Automática	000 Ü 255	Lento a rápido
	51	Atenuador	000 Ü 255	0–100%
	52 Estrobo		000 Ü 010	Sin function
			011 Ü 255	Lento a rápido

48 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo 1	000 Ú 255	0–100%
	2	Verde 1	000 Ú 255	0–100%
	3	Azul 1	000 Ú 255	0–100%
	4	Ámbar 1	000 Ú 255	0–100%
	5	Rojo 2	000 Ú 255	0–100%
	6	Verde 2	000 Ú 255	0–100%
	7	Azul 2	000 Ú 255	0–100%
	8	Ámbar 2	000 Ú 255	0–100%
	9	Rojo 3	000 Ú 255	0–100%
	10	Verde 3	000 Ú 255	0–100%
	11	Azul 3	000 Ú 255	0–100%
	12	Ámbar 3	000 Ú 255	0–100%
48 Ch (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	13	Rojo 4	000 Ü 255	0–100%
	14	Verde 4	000 Ü 255	0–100%
	15	Azul 4	000 Ü 255	0–100%
	16	Ámbar 4	000 Ü 255	0–100%
	17	Rojo 5	000 Ü 255	0–100%
	18	Verde 5	000 Ü 255	0–100%
	19	Azul 5	000 Ü 255	0–100%
	20	Ámbar 5	000 Ü 255	0–100%
	21	Rojo 6	000 Ü 255	0–100%
	22	Verde 6	000 Ü 255	0–100%
	23	Azul 6	000 Ü 255	0–100%
	24	Ámbar 6	000 Ü 255	0–100%
	25	Rojo 7	000 Ü 255	0–100%
	26	Verde 7	000 Ü 255	0–100%
	27	Azul 7	000 Ü 255	0–100%
	28	Ámbar 7	000 Ü 255	0–100%
	29	Rojo 8	000 Ü 255	0–100%
	30	Verde 8	000 Ü 255	0–100%
	31	Azul 8	000 Ü 255	0–100%
	32	Ámbar 8	000 Ü 255	0–100%
	33	Rojo 9	000 Ü 255	0–100%
	34	Verde 9	000 Ü 255	0–100%
	35	Azul 9	000 Ü 255	0–100%
	36	Ámbar 9	000 Ü 255	0–100%
	37	Rojo 10	000 Ü 255	0–100%
	38	Verde 10	000 Ü 255	0–100%
	39	Azul 10	000 Ü 255	0–100%
	40	Ámbar 10	000 Ü 255	0–100%
	41	Rojo 11	000 Ü 255	0–100%
	42	Verde 11	000 Ü 255	0–100%
	43	Azul 11	000 Ü 255	0–100%
	44	Ámbar 11	000 Ü 255	0–100%
	45	Rojo 12	000 Ü 255	0–100%
	46	Verde 12	000 Ü 255	0–100%
	47	Azul 12	000 Ü 255	0–100%
	48	Ámbar 12	000 Ü 255	0–100%
10 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ú 255	0–100%
	2	Rojo	000 Ú 255	0–100%
	3	Verde	000 Ú 255	0–100%
	4	Azul	000 Ú 255	0–100%
	5	Ambar	000 Ú 255	0–100%
	6 Estrobo		000 Ú 010011 Ú 255	Sin functionLento a rápido
	7	Macro de Color + Equilibrio de Blancos	000 Ú 010011 Ú 030031 Ú 050051 Ú 070071 Ú 090091 Ú 110111 Ú 130131 Ú 150151 Ú 170171 Ú 200201 Ú 205206 Ú 210211 Ú 215216 Ú 220221 Ú 225226 Ú 230231 Ú 235236 Ú 240241 Ú 245246 Ú 250251 Ú 255	Sin functionR: 100% V: 0–100% A: 0R: 100%-0 V: 100% A: 0R: 0 V: 100% A: 0–100%R: 0 V: 100%-0 A: 100%R: 0–100% V: 0 A: 100%R: 100% V: 0 A: 100%-0R: 100% V: 0–100% A: 0–100%R: 100%-0 V: 100%-0 A: 100%R: 100% V: 100% A: 100% Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11
	8 Programas Auto		000 Ú 010011 Ú 030031 Ú 050051 Ú 070071 Ú 090091 Ú 110111 Ú 130131 Ú 150151 Ú 170171 Ú 190191 Ú 210211 Ú 230231 Ú 250251 Ú 255	Sin functionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Auto 1–12
	9	Velocidad Automática	000 Ú 255	Lento a rápido
	10	Velocidad Atenuador	000 Ú 051052 Ú 101102 Ú 152153 Ú 203204 Ú 255	Preconfigura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3(la más lenta)
6 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ü 255	0–100%
	2	Rojo	000 Ü 255	0–100%
	3	Verde	000 Ü 255	0–100%
	4	Azul	000 Ü 255	0–100%
	5	Ambar	000 Ü 255	0–100%
	6 Estrobo		000 Ü 010011 Ü 255	Sin functionLento a rápido

4 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 Ú 255	0–100%
	2	Verde	000 Ú 255	0–100%
	3	Azul	000 Ú 255	0–100%
	4	Ámbar	000 Ú 255	0–100%
