GEBRUIKSAANWIJZING PD 2G 18.0-EC Flex

nl Originele gebruiksaanwijzing 89

Gebruikte symbolen 89

Symbolen op het gereedschap ..... 89

Voor uw veiligheid 89

Geluid en trillingen 91

Gebruiksaanwijzing 95

Onderhoud en verzorging ..... 100

Transport 102

C€-conformiteit 102

Afvoeren van verpakking en machine . 102

Uitsluiting van aansprakelijkheid ..... 103

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kan persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Kortsluitvaste veiligheids-transformator

Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en vuur. Er bestaat explosiegevaar.

Werp de accu niet in het vuur. Er bestaat explosiegevaar.

Apparaat is alleen geschikt voor gebruik binnen ruimtes. Stel het apparaat niet bloot aan regen. Sla elektrische apparaten en accu's op in droge ruimtes.

Afvalverwijderingsinstructies (zie pagina 102)!

Voor uw veiligheid

WAARSCHUWING!

Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden.

Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De accu-boorschroevendraaier

• voor professioneel gebruik in de industrie en door de vakman,
• voor het vastdraaien en losdraaien van schroeven,
• voor het boren in hout, metaal, keramiek en kunststof.

De accu-slagschroevendraaier

- voor professioneel gebruik in de industrie en door de vakman,

- voor het vastdraaien en losdraaien van schroeven,

- voor het boren in hout, metaal, keramiek en kunststof,

- voor het slagboren in baksteen, metselwerk en gesteente.

De accu-slagschroevendraaier IW 1/2" 18.0-EC / ID 1/4" 18.0-EC is bestemd

- voor professioneel gebruik in de industrie en door de vakman,

- voor het vastdraaien en losdraaien van moeren en schroeven in de aangegeven afmetingen.

Veiligheidsvoorschriften voor boormachines en schroevendraaiers

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen of de eigen stroomkabel kunnen raken. Contact van de schroeven met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Gebruik de extra handgrepen als deze bij het elektrische gereedschap zijn geleverd. Het verlies van de controle kan tot verwondingen leiden.

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Doordringen in een waterleiding veroorzaakt materiële schade.

■ Schakel het elektrische gereedschap meteen uit wanneer het inzetgereedschap blokkeert. Wees verdacht op hoge reactiemomenten, die een terugslag veroorzaken. Het inzetgereedschap blokkeert wanneer:

– het elektrische gereedschap wordt overbelast of

- het in het te bewerken werkstuk verkant.

– het elektrische gereedschap wordt overbelast of – het in het te bewerken werkstuk verkant.

■ Houd het elektrische gereedschap goed vast. Bij het vastdraaien en losdraaien van schroeven kunnen gedurende korte tijd hoge reactiemomenten optreden.

■ Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

■ Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het weglegt. Het inzetgereedschap kan ergens in verward raken, waardoor u de controle over het elektrische gereedschap verliest.

- Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrisch gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitaties, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiële schade door exploderende accu's.

Aanvullend veiligheidsvoorschrift voor slagschroevendraaier (PD ...)

■ Draag gehoorbescherming bij het slagboren. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Veiligheidsvoorschriften voor de omgang met accu's

■ Open de accu niet. Er is risico op kortsluiting.
■ Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
■ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Oplader

■ Controleer altijd of de netspanning overeenkomt met de spanning die op het typeplaatje van de oplader vermeld is.
■ De stekker van de oplader moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende contactdozen beperken het risico van een elektrische schok.
- Gebruik de oplader uitsluitend in droge ruimten en vermijd contact met vocht en regen. Wanneer er water in de oplader komt, neemt het risico op een elektrische schok toe.

■ Gebruik de oplader nooit wanneer de kabel, de stekker of het apparaat zelf door invloeden van buitenaf beschadigd is. Breng de oplader in deze gevallen voor reparatie naar een vakhandelaar bij u in de buurt.
■ Open de oplader in geen enkel geval. Breng de oplader in geval van storing voor reparatie naar een vakhandelaar.
■ Leg geen voorwerpen op de oplader en plaats de oplader niet op zachte oppervlakken. Er bestaat brandgevaar.

Speciale veiligheidsvoorschriften

■ Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.
Bedien de schakelaar voor selectie van de draairichting (2) en de instelling van het draaimoment (5) alleen wanneer het gereedschap stilstaat.
■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

Geluid en trillingen

i LET OP

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841. De waarden kunt u vinden in de tabel "Technische gegevens".

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP

Het in deze instructies vermelde trillingsniveau is gemeten volgens een meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elek-trische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud van elektrisch gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

* Boren in metaal / ** Slagboren in beton / *** Slagschroeven
Technische gegevens

Apparaat DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Type Boor-		schroe-vend-raaier	Slaag-boor-schroeven-draaier	Slag-schroe-vend-raaier	Slag-schroe-vend-raaier
Accu AP 18.0/2,5		AP 18.0/5,0
Oplaadtijd (afhankelijk van oplaadstatus)- AP 18.0/2,5- AP 18.0/5,0	min.min.	0-400-45
Draaimoment, maximaal-Zachte schroefverbinding-Harde schroefverbinding	NmNm	5690	5690	-250	-225
Draaikoppelniveaus 20 24 -
Onbelast toerental-niveau 1-niveau 2-niveau 3	min.-1min.-1min.-1	0...6000...2300-	0...6000...2300-	150020002500	150020002500
Aantal slagen-niveau 1-niveau 2-niveau 3	min.-1min.-1min.-1	--	0...96000...37000-	130028003300	130028003300
Boorhouder mm 1,5-13 -
Apparaat		DD 2G18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Type		Boor-schroe-vend-raaier	Slaag-boor-schroeven-draaier	Slag-schroe-vend-raaier	Slag-schroe-vend-raaier
Max. boordiameter– in hout– in staal– in metselwerk	mmmmmm	601316	601316	–––
Gewicht volgens “EPTA-procedure 01/2003” (zonder accu)	kg 1,5 1,6	1,1 1,1
Gewicht accu 2,5 Ah5,0 Ah	kgkg	0,40,7
A-gewogen geluidsdrukniveau
Geluidsdrukniveau L_pA	dB(A) 78	* 78* / 95**	91*** 91***
Geluidsvermogenniveau L_WA	dB(A) 89	* 89* / 106**	102*** 102***
Onzekerheid K db 3,0
Totale trillingswaarden (vectortotaal uit drie richtingen)
Trillingsemissiewaarde a_h bij ....
– Boren in metaal	m/s^2	<2,5 <2,5	5 – –
– Slagboren in beton	m/s^2	–	15,5 – –
– Schroeven	m/s^2	<2,5 <2,5	18,5***	18,5***
Onzekerheid K	m/s^2	1,5

In één oogopslag

In deze gebruiksaanwijzing worden verschillende elektrische gereedschappen beschreven. Details van de afbeeldingen kunnen afwijken van het door u gekochte elektrische gereedschap.

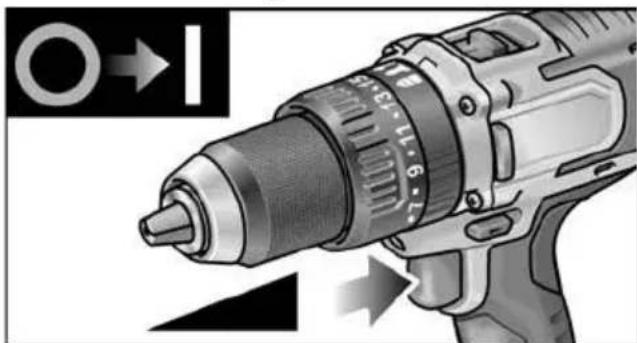

1 Schakelaar

Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental

2 Schakelaar voor selectie draairichting
3 Schakelaar voor snelheidsselectie
4 Drehring für Betriebsart (alleen PD ...)
5 Draairing voor instelling draaimoment
6 Gereedschapsopname
7 Werkplekverlichting
8 Handgreep

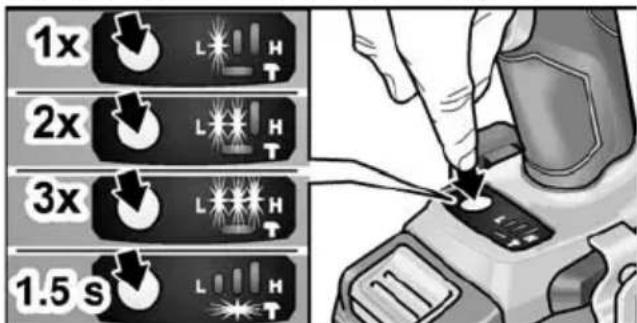

9 Bedieningsveld toerentalstanden
10 Insteeksleuf voor accu

11 Hoekvoorzetstuk met ontgrendelingsring
12 Wisselboorhouder met ontgrendelingsring
13 Bithoudervoorzetstuk met ontgrendelingsring
14 Extra handgreep
15 Li-ion-accu (2,5 Ah)
16 Ontgrendelknop voor accu
17 Statusindicatie accu
18 Li-ion-accu (5,0 Ah)
19 Riemklem
20 Bevestigingsschroef
21 Bithouder

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.
■ Bevestig de riemklem of bithouder met de meegeleverde schroef.

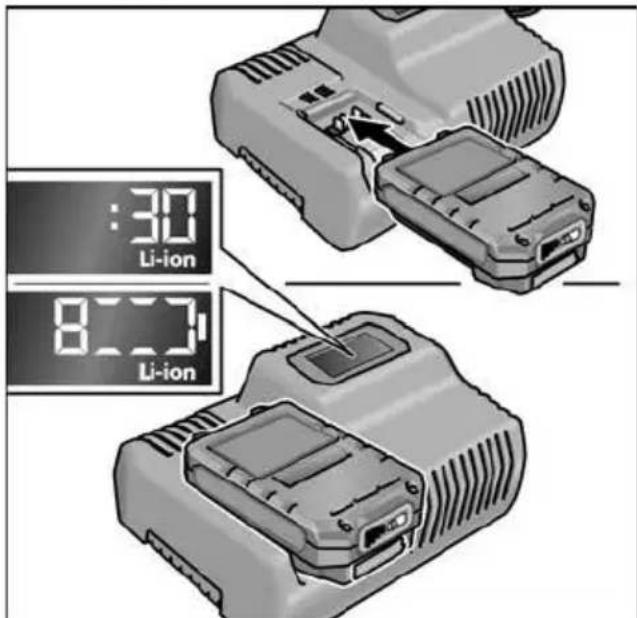

i LET OP De accu's zijn bij levering niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie ook "Oplader/Oplaadproces".

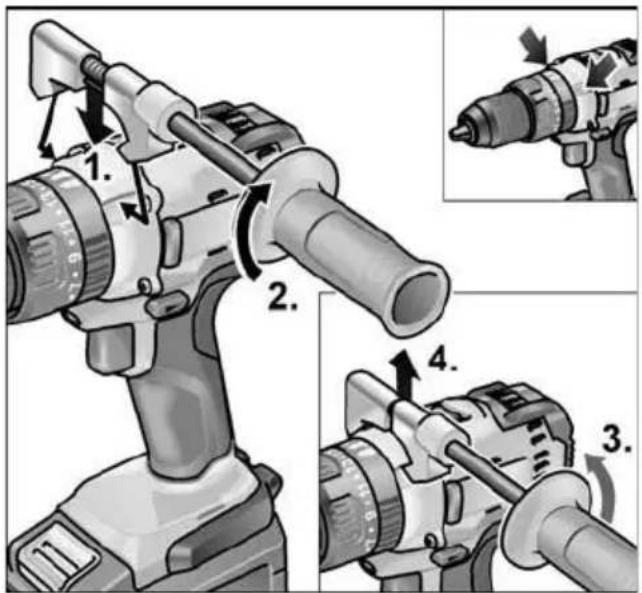

Extra handgreep monteren/ demonteren (PD/DD 2G 18.0-EC)

VOORZICHTIG! Gebruik de extra handgrepen als deze bij het elektrische gereedschap zijn geleverd. Het verlies van de controle kan tot verwondingen leiden.

Wisselboorhouder BF 18.0-EC

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

Monteren

- Ontgrendelingsring naar voren trekken (1.) en wisselboorhouder tot aan de aanslag op de gereedschapsopname drukken (2.). - Ontgrendelingsring loslaten. Vastklikmechanisme van de boorhouder controleren.

■ Ontgrendelingsring naar voren trekken en boorhouder afnemen.

Inzetten van het gereedschap

In de boorhouder worden boren met een diameter van 1,5–13 mm, schroeven-draaierbits 12 " en bithouders 12 " veilig vastgehouden.

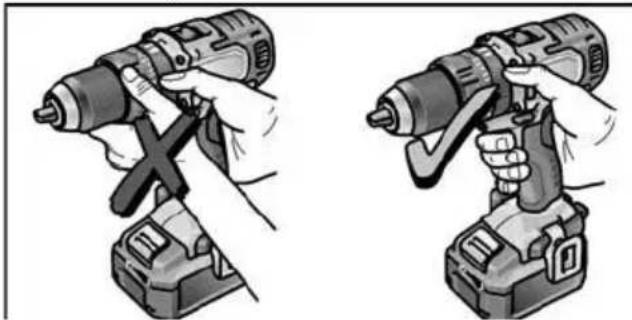

Houd het elektrische gereedschap met één hand vast en draai de boorhouder met de andere hand. - Draai tegen de klok in om de boorhouder verder te openen. - Draai met de klok mee om de boorhouder te sluiten.

■ Plaats het gereedschap. ■ Sluit de boorhouder geheel.

i LET OP

Laat het inzetgereedschap proefdraaien om te controleren of het gecentreerd ingespannen is.

Hoekopzetstuk WV 18.0-EC

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

Het hoekopzetstuk vergemakkelijkt het werken op moeilijk toegankelijke plaatsen. Het hoekopzetstuk kan in diverse hoekstanden van telkens 30° verplaatst vastklikken.

Monteren

■ Ontgrendelingsring naar voren trekken (1.) en hoekopzetstuk tot aan de aanslag op de gereedschapsopname drukken (2.).
■ Hoekopzetstuk in de gewenste hoekstand laten vastklikken.
■ Ontgrendelingsring loslaten. Vastklikmechanisme controleren.

1. 2. 30°

Demonteren

■ Ontgrendelingsring naar voren trekken en hoekopzetstuk afnemen.

Inzetten van het gereedschap

Het hoekopzetstuk beschikt over een 1/2" gereedschapsopname. In de gereedschapsopname worden schroevendraaierbits en bithouders veilig vastgehouden.

Op het hoekopzetstuk kan ook de wisselboorhouder (zie "Wisselboorhouder BF 18.0-EC") of de bithouder (zie "Bithouderopzetstuk BV 18.0-EC") gemonteerd worden.

Bithouderopzetstuk BV 18.0-EC

VOORZICHTIG!!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

Monteren

■ Ontgrendelingsring naar voren trekken (1.) en bithouderopzetstuk tot aan de aanslag op de gereedschapsopname drukken (2.).
■ Ontgrendelingsring loslaten. Vastklikmechanisme controleren.

■ Ontgrendelingsring naar voren trekken en bithouderopzetstuk afnemen.

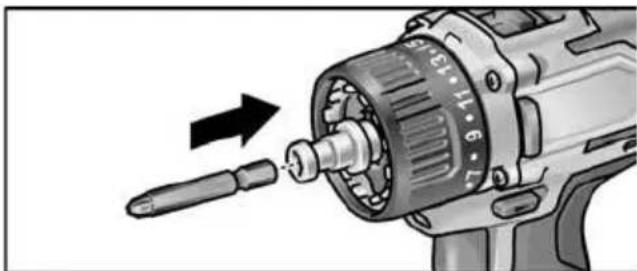

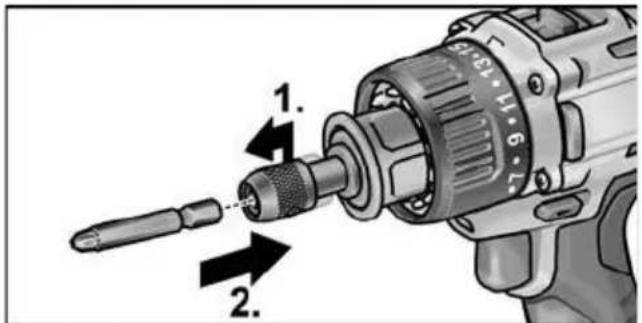

Inzetten van het gereedschap

Het bithouderopzetstuk beschikt over een 1/2" gereedschapsopname. In de gereedschapsopname worden schroevendraaierbits veilig vastgehouden.

■ Gereedschapsvergrendeling naar voren trekken (1.) en het gereedschap tot aan de aanslag indrukken (2.).
■ Laat de gereedschapsvergrendeling los.

■ Trek de gereedschapsvergrendeling naar achteren om het gereedschap te verwijderen.

Gereedschapswisseling

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

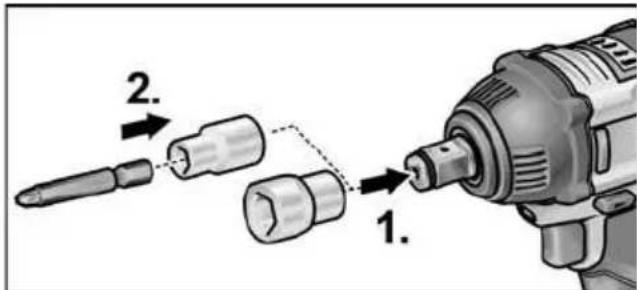

IW 1/2" 18.0-EC:

1. 2.

■ Steeksleutel op vierkant voorzetstuk van de slagschroevendraaier drukken (1.).

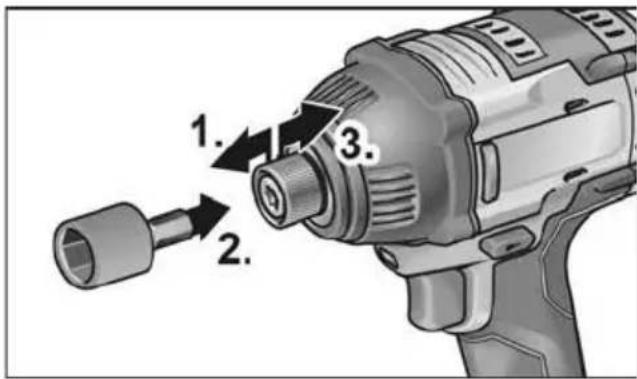

■ Gereedschap in steeksleutel plaatsen (2.). ID 1/4" 18.0-EC:

1. 2. 3.

■ Gereedschapsvergrendeling naar voren trekken (1.) en het gereedschap tot aan de aanslag indrukken (2.).

■ Laat de gereedschapsvergrendeling los.

■ Trek de gereedschapsvergrendeling naar achteren om het gereedschap te verwijderen (3.).

Accu plaatsen/vervangen

■ Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt.

"clic"

■ Om de accu te verwijderen, drukt u op de ontgrendelknop (1.) en trekt u de accu eruit (2.).

1. 2.

VOORZICHTIG!

Bescherm de contacten van de accu wanneer deze niet wordt gebruikt. Losse metalen onderdelen kunnen de contacten kortsluiten; er is explosie- en brandgevaar!

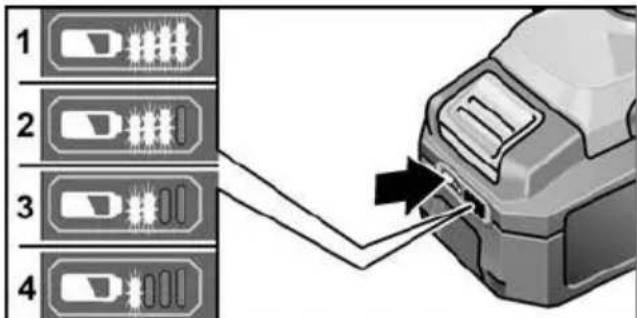

Oplaadstatus van de accu

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

1 2 3 4

De indicator gaat na 5 seconden uit.

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

Selectie van de draairichting

VOORZICHTIG!

Wijzig de draairichting alleen als het elektrische gereedschap stilstaat.

■ Zet de selectieschakelaar voor de draairichting in de gewenste stand:

- Links: tegen de klok in (schroeven uitdraaien, schroeven losdraaien)

– Rechts: met de klok mee (boren, schroeven indraaien, schroeven vastdraaien)

- Midden: inschakelblokkering (gereedschapswissel, bij alle werkzaamheden aan het elektrische gereedschap)

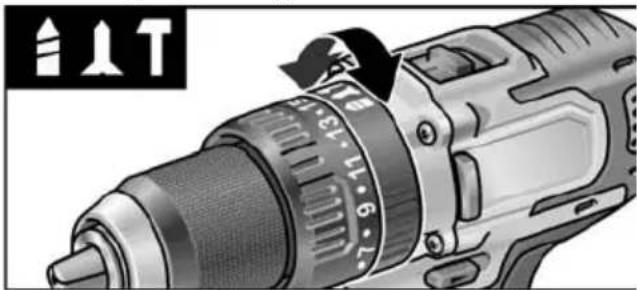

Bedrijfsmodus

(alleen PD 2G 18.0-EC)

VOORZICHTIG!

Wijzig de bedrijfsmodus alleen als het elektrische gereedschap stilstaat.

■ Draai de draairing voor de bedrijfsmodus in de gewenste positie.

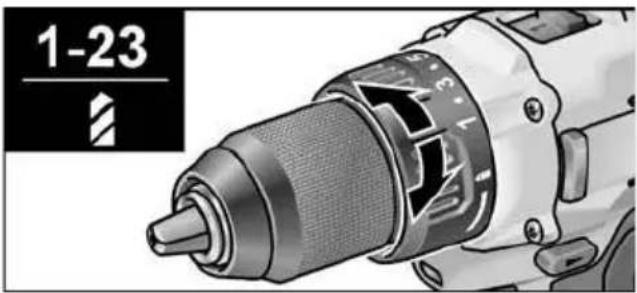

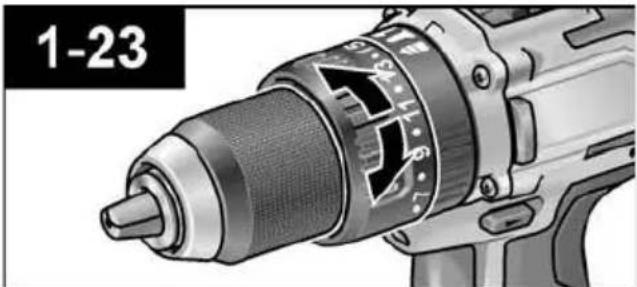

Selectie van het draaimoment

VOORZICHTIG!

Wijzig het draaimoment alleen als het elektrische gereedschap stilstaat.

■ Draai de draairing voor het instellen van het draaimoment in de gewenste positie.

DD 2G 18.0-EC:

In de boorstand is de slipkoppeling gedeactiveerd.

PD 2G 18.0-EC:

Wijzig de snelheid alleen als het elektrische gereedschap stilstaat.

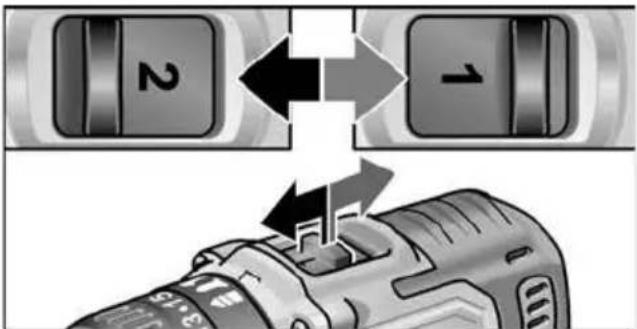

■ Keuzeschakelaar op gewenst niveau instellen:

1: lage snelheid, hoog draaimoment

2: hoge snelheid, laag draaimoment

Elektrisch gereedschap inschakelen

Apparaat inschakelen:

■ Druk de schakelaar in. Met de schakelaar van het elektrische gereedschap kan het toerental stapsgewijs tot de maximale waarde worden verhoogd.

Apparaat uitschakelen:

■ Laat de schakelaar los.

i LET OP

- Het elektrische gereedschap beschikt over een rem, waardoor het inzetgereedschap na het loslaten van de schakelaar meteen stopt. - Wanneer het elektrische gereedschap langdurig wordt gebruikt, moet er hoofdzakelijk met een volledig ingedrukte schakelaar worden gewerkt.

Werkplekverlichting in-/uitschakelen

1. Keuzeschakelaar voor draairichting (2) in stand „vooruit“ of „achteruit“ zetten.
2. Aan-/uit-schakelaar (1) elektrisch gereedschap indrukken – Werkplekverlichting brandt
3. Aan-/uit-schakelaar (1) elektrisch gereedschap loslaten – Werkplekverlichting dooft automatisch na ca. 10 s

Toerental- en draaimomentkeuze IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1x 2x 3x 1.5 s

Toerental/draaimoment omschakelen

1. Aan-/uit-schakelaar (1) inschakelen
2. Modusschakelaar kort indrukken (ca. 0,5 s). – Eén LED brandt – draaimoment:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1

1. Modusschakelaar kort indrukken – Twee LED's branden – draaimoment:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Modusschakelaar kort indrukken – Drie LED's branden – draaimoment:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Modusschakelaar kort indrukken
2. Eén LED brandt - draaimoment schakelt terug naar:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Draaimoment kan zoals beschreven weer opgevoerd worden.

In de achteruitloop van het elektrische gereedschap – heeft slechts één toerental – gaan de LED's in de voet automatisch uit.

Enkeleslagmodus in slagschroeven-draaiermodus omschakelen

Modusschakelaar ca. 1,5 s indrukken. - LED-modusindicatie brandt – enkeleslagmodus actief. - LED-modusindicatie brandt niet – slagschroevendraaiermodus actief.

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

i LET OP

Om ervoor te zorgen dat de bediening bij het schroeven gemakkelijker gaat, kan de schroefbit ook direct in de gereedschapsopname van het apparaat ingezet worden.

1. Gereedschapshouder (wisselboorhouder, hoekopzetstuk) monteren.
2. Plaats de accu.
3. Gereedschap (boren, schroefbits, bithouder) inzetten.
4. Bedrijfsmodus aan de hand van de taak instellen (alleen PD...).
5. Stel de selectie van het draaimoment in op het gewenste niveau.
6. Stel de snelheid in op het gewenste niveau.
7. Stel de gewenste draairichting in.
8. Houd het elektrische gereedschap met één hand vast aan de handgreep en neem de werkpositie in. Bedien bij draaiende motor nooit de schakelaar voor selectie van de draairichting of de instelling van het draaimoment!

1. Schakel het apparaat in.

Na einde van de werkzaamheden:

1. Laat de schakelaar los.

2. Zet de schakelaar voor selectie van de draairichting (2) in de middelste stand.

Oplader

1 Insteeksleuf voor accu
2 Contacten
3 Ventilatiespleten
4 Display voor weergave van de bedrijfsmodus
5 Stroomkabel met stekker
De oplader CA 10.8/18.0 is bestemd voor het opladen van FLEX-accu's van de typen
- AP 10.8 (2,5 Ah),
- AP 18.0 (2,5 Ah),
- AP 10.8 (5,0 Ah),
- AP 18.0 (5,0 Ah).

Aanwijzingen voor een lange accu- levensduur

VOORZICHTIG!

• Laad accu's nooit op bij temperaturen lager dan 0 °C of hoger dan 55 °C.
• Laad accu's niet op in een omgeving met hoge luchtvochtigheid of hoge omgevingstemperatuur.
• Bedek de accu's en oplader niet tijdens het laden.
• Trek de stekker van de oplader na het opladen uit het stopcontact.

Tijdens het opladen worden de accu en de oplader warm. Dat is normaal!

Lithium-ion-accu's hebben niet het bekende "memory-effect". Toch moet een accu voor het opladen volledig worden ontladen en moet het laadproces altijd volledig worden afgesloten.

Bewaar de accu's gedeeltelijk geladen op een koele plek wanneer de accu's langere tijd niet worden gebruikt.

Oplaadproces

VOORZICHTIG!

Plaats alleen originele accu's in de meegeleverde oplader.

■ Steek de stekker van de oplader in het stopcontact. De achtergrondverlichting van het display wordt 2 seconden groen en dan weer donker. "OK" wordt weergegeven.

:30 Li-ion 8 Li-ion

■ Plaats de accu volledig in de oplader zodat deze vergrendelt.

- Op het display worden afwisselend de resterende duur van het opladen (totdat de accu volledig opgeladen is) en een grafische weergave van de oplaadstatus weergegeven.

- De achtergrondverlichting van het display is oranje wanneer de accu minder dan 80% is opgeladen.

- Vanaf 80% acculading is het display groen en wordt "OK" weergegeven.

■ De accu is volledig opgeladen wanneer de indicatie verschijnt.

De groene achtergrondverlichting gaat na korte tijd uit.

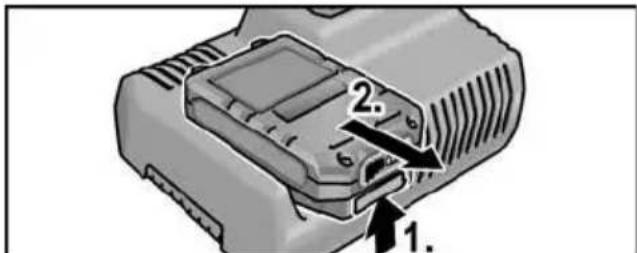

■ Neem de accu uit de oplader.

1. 2.

■ Trek de stekker uit het stopcontact.

LET OP

Als het display knippert na het plaatsen van de accu in de oplader, is er een fout in de accu of de oplader.

Display knippert langzaam. Achtergrondverlichting oranje.

De accu is te warm of te koud. Wanneer de accu de oplaadtemperatuur (0°C...55°C) heeft bereikt, begint het opladen.

Display knippert snel. Achtergrondverlichting rood.

Neem de accu uit de oplader en plaats hem opnieuw. Als hetzelfde wordt weergegeven, is de accu defect. Vervang de accu of laat deze bij de vakhandel controleren.

Als deze foutmelding ook wordt weergegeven bij een andere accu, is de oplader defect. Laat de oplader dan bij de vakhandel controleren.

Onderhoud en verzorging

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.

Reinig het elektrische gereedschap en de ventilatiespleten regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door. Laat het elektrische gereedschap daarbij draaien.

Oplader

WAARSCHUWING!

Trek vóór werkzaamheden altijd eerst de stekker uit het stopcontact. Gebruik geen water of vloeibare reinigingsmiddelen.

■ Verwijder vuil en stof met een kwastje of droge lap van het machinehuis.

Reparaties

Laat reparaties uitsluitend uitvoeren in de werkplaats van een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Transport

De hoeveelheid lithiumequivalent van de meegeleverde accu ligt onder de gangbare maximale waarden. Daarom vallen de accu als afzonderlijk onderdeel en het gehele elektrische gereedschap met toebehoren niet onder de nationale of internationale voor-schriften voor gevaarlijke stoffen. Bij transport van meerdere apparaten met lithium-ion-accu's kunnen deze voorschriften relevant worden en kunnen speciale veiligheidsmaatregelen (bijv. voor de verpakking) vereist zijn. Informeer in dat geval naar de voorschriften in het land van gebruik.

CE-conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
• op accu's werkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinning van grondstoffen in plaats van afvalverwijdering.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer opgebruikte accu's niet.

Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze verwijderd.

Alleen voor EU-landen.

Volgens de Europese richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap en accu's af te geven.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Purtați ochelari de protectie!
