MANUAL DE UTILIZARE PD 2G 18.0-EC Flex

Simboluri folosite 268

Simboluri pe aparat 268

Pentru siguranța dumneavoastră .... 268

Zgomot și vibrație 270

Date tehnice 271

Privire de ansamblu 272

Instructiune de utilizare 273

Întreținere curentă și îngrijire ..... 279

Transportul 280

Conformitatea C€ 280

Indicatii de eliminare 280

Excluderea răspunderii ..... 281

Simboluri folosite

AVERTIZARE!

Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.

ATENTIE!

Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.

INDICATIE!

Înseamnă sfaturi utile de aplicare și informații importante.

Simboluri pe aparat

Înainte de punerea în funcțiune citiți Instructiunea de utilizare!

Transformator de siguranță cu stabilitate la scurtcircuite

Protejați acumulatorul de căldură excesivă, spre ex. de radiația solară permanentă și foc. Pericol de explozie.

Nu aruncați accumulatorul în foc. Există pericol de explozie.

Aparatul este adecvat numai pentru utilizarea în spații închise. Nu expuneți aparatul la influența ploii. Depozitați scula electrică și acumulatoarele în spații uscate. Indicație de salubrizare pentru aparatul vechi (vezi pagina 280)

Pentru siguranța dumneavoastră

AVERTIZARE!

Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

Înainte de folosirea sculei electrice, citiți și urmati:

• Prezenta instrucțiune de operare,
• „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
• Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.

Această sculă electrică este construită conform nivelului de actualitate tehnica și regulilor tehnice de securitate consacrate.

Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale.

Scula electrică se va folosi numai

• conform destinatiei,
  – într-o stare tehnică de siguranță impecabilă.

Înlăturați imediat defectiunile care afectează securitatea.

Folosire conform destinației

Maşina de găurit și înșurubat cu accumulatori DD 2G 18.0-EC este destinată

– pentru utilizarea în domeniile de industrie mare și industrie mică,
– pentru introducerea prin rotire și desfacerea de şuruburi,
– pentru găurire în lemn, metal, ceramică și material plastic.

Maşina de găurit cu percuție și de înșurubat acționată prin accumulatori PD 2G 18.0-EC este destinată

– pentru utilizarea în domeniile de industrie mare și industrie mică,
– pentru introducerea prin rotire și desfacerea de şuruburi,
– pentru găurire în lemn, metal, ceramică și material plastic,
– pentru găurirea cu percuție în cărămidă, zidărie și piatră.

Maşina de înşurubat cu impact cu accumulator IW 1/2" 18.0-EC / ID 1/4" 18.0-EC este destinată

– utilizării în domeniile de industrie mare și mică,
– pentru strângerea și desfacerea piulițelor și șuruburilor cu dimensiunile indicate.

Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat

■ Apucați scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
■ Folosiți mânerele suplimentate în cazul în care acestea au fost livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale.
■ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresațivă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.

■ Opriți imediat scula electrică dacă dispozitivul de lucru se blochează. Fiți pregătiți la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: – scula electrică este suprasolicitată sau – este răsucită în piesa de lucru.

■ Apucați strâns scula electrică. În timpul înșurubării și deşurubării de șuruburi pentru scurt timp pot apărea reacții puternice.

Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.

Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.

Utilizați numai acumulatoare originale cu tensiunea indicată pe plăcuța de fabricație a sculei electrice aflate în posesia dumneavoastră. În caz de folosire a altor acumulatoare, de ex. produse contrafăcute, acumulatoare modificate sau produse de altă proveniență, apare pericol de vătămări, precum și de prejudicii materiale cauzate de explozia acumulatoarelor.

Indicație de securitate suplimentară pentru mașina de găurit cu percuție și de înșurubat (PD ...)

■ Purtați căști antifonice la găurirea cu percuție. Efectul zgomotului poate provoca pierderea auzului.

Indicații de securitate privind lucrul cu acumulatoarele

■ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.

În caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Încărcați acumulatorii numai în încărcăto-arele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Încărcătorul

■ Verificați întotdeauna dacă tensiunea rețelei corespunde tensiunii indicate pe plăcuța de fabricație a încărcătorului.
Fișa de conexiune a încărcătorului trebuie să se potrivească la priză. Nu este permisă în niciun mod modificarea fișei. Nu utilizați niciun fel de fișe adaptoare împreună cu sculele electrice care au împământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul de electrocutare.
Utilizați încărcătorul numai în spații uscate și evitați contactul cu umezeala și ploaia. Pătrunderea apei în încărcător crește riscul de electrocutare.
Nu folosiți niciodată încărcătorul în cazul în care cablul, fișa sau aparatul în sine sunt deteriorate de influențele exterioare. Aduceți încărcătorul la cel mai apropiat atelier de specialitate.
Nu deschideți în niciun caz încărcătorul. Aduceți-I la un atelier de specialitate în cazul unei defectiuni.
Nu așezați niciun fel de obiecte pe încărcător și nu-l depuneți pe suprafețe moi. Pericol de incendiu.

Alte indicații speciale de siguranță

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.
■ Acționați comutatorul de selecție a sensului de rotație (2), respectiv de reglare a cuplului (5) numai când scula este în stare de repaus.
■ Pentru marcarea sculei electrice utilizati numai plăcuțe adezive. Nu practicați găuri în carcasă.

Zgomot și vibrație

i INDICATIE!

Valorile zgomotului și vibrației au fost determinate conform EN 62841. Valorile pentru fi găsite din tabelul „Date tehnice“.

ATENTIE!

Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.

i INDICATIE!

Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice. Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru. Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total. Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.

Date tehnice

Aparat DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Tip		Maşină de găurit/înșurubat	Maşină de găurit cu percuție și de înșurubat	Maşina de înșurubat cu impact	Maşina de înșurubat cu impact
Acumulator AP 18.0/2,5		AP 18.0/5,0
Timpul de încărcare (în funcție de starea de încărcare)– AP 18.0/2,5– AP 18.0/5,0	min	0–40
	min	0–45
Cuplu, maxim– asamblare filetată cu strângere ușoară– asamblare filetată cu strângere dură	Nm	56	56	–	–
	Nm	90	90	250	225
Trepte de cuplu 20 24 –
Turația de mers în gol– Treapta 1– Treapta 2– Treapta 3	min ^-1	0...600	0...600	1500	1500
	min ^-1	0...2300	0...2300	2000	2000
	min ^-1	–	–	2500	2500
Frecvența de percuție– Treapta 1– Treapta 2– Treapta 3	min ^-1	–	0...9600	1300	1300
	min ^-1	–	0...37000	2800	2800
	min ^-1	–	–	3300	3300
Mandrina mm 1,5–13 –
Diametru de găurire max.– în lemn– în oțel– în zidărie	mm	60	60	–	–
	mm	13	13	–	–
	mm	16	16	–	–
Masa corespunzătoare „EPTA-procedure 01/2003” (fără accumulator)	kg 1,5	1,6 1,1 1,1
Masă accumulator 2,5 Ah5,0 Ah	kg	0,4
	kg	0,7
Nivelul presiunii acustice evaluat după curba de filtrare A
Nivelul presiunii acustice L _pA	dB(A)	78* 78* / 95**	91***	91***
Nivelul puterii acustice L _WA	dB(A)	89* 89*	/ 106** 10	2*** 10	2***
Insecuritate K	db	3,0
Valorile totale ale vibrației (suma vectorială pe trei direcții)
Valoarea emisiei de vibrații a _h la ....
– Găurire în metal	m/s ^2	<2,5	<2,5	–	–
– Găurire cu percuție în beton	m/s ^2	–	15,5	–	–
– Înșurubare	m/s ^2	<2,5	<2,5	18,5***	18,5***
Insecuritate K	m/s ^2	1,5

* Găurire în metal / ** Găurire cu percuție în beton / *** înșurubări prin percuție

Privire de ansamblu

În acest manual sunt descrise diverse scule electrice. Reprezentarea în detaliu poate să prezinte diferența față de scula electrică achiziționată.

1 Comutator

Pentru conectare și deconectare, precum și pentru faza tranzitorie de pornire până la turația maximă

2 Comutator de selectie a sensului de rotație
3 Selector de viteză
4 Inel rotativ pentru regimul de functionare (numai PD ...)
5 Inel rotativ pentru reglarea cuplului
6 Adaptorul sculei
7 Iluminarea locului de muncă
8 Mâner
9 Panou de operare trepte de turație
10 Locaşul de inserare pentru acumulator

11 Cap unghiular aplicat cu inel de deblocare
12 Mandrină interschimbabilă cu inel de deblocare
13 Cap aplicat cu suport pentru biti cu inel de deblocare
14 Mâner suplimentar
15 Acumulator Li-Ion (2,5 Ah)
16 Tastă de deblocare pentru acumulator
17 Indicator pentru starea acumulatorului
18 Acumulator Li-Ion (5,0 Ah)
19 Clemă de centură
20 Şurub de fixare
21 Suport de bituri

Instrucțiune de utilizare

Înaintea punerii în funcțiune

Dezambalați scula electrică și accesoriiile și controlați dacă pachetul de livrare este complet și dacă există deteriorări de la transport.
■ Fixați clema de centură, respectiv suportul de bituri cu şurubul ataşat.

Acumulatoarele nu sunt încărcate complet la livrare. Înainte de prima funcționare încărcați acumulatoarele complet. A se vedea în acest sens „Încărcătorul/Procesul de încărcare“.

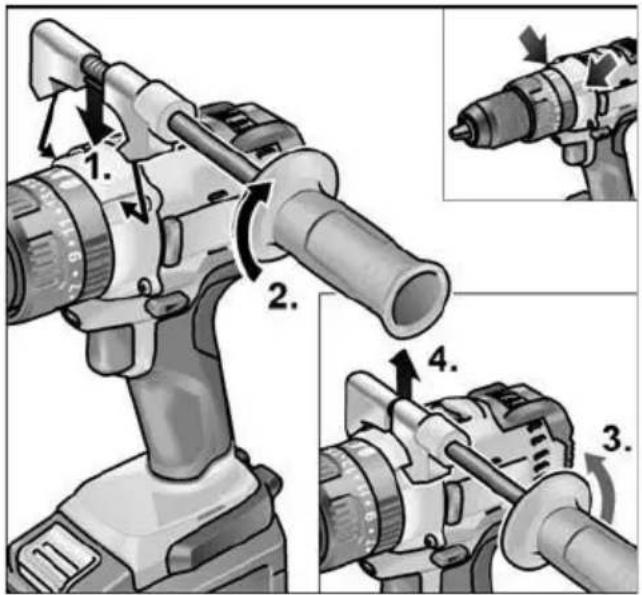

Montarea/demontarea mânerului suplimentar (PD/DD 2G 18.0-EC)

PRECAUTIE!

Utilizați mânerele suplimentare dacă acestea sunt livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări.

Mandrină interschimbabilă BF 18.0-EC

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

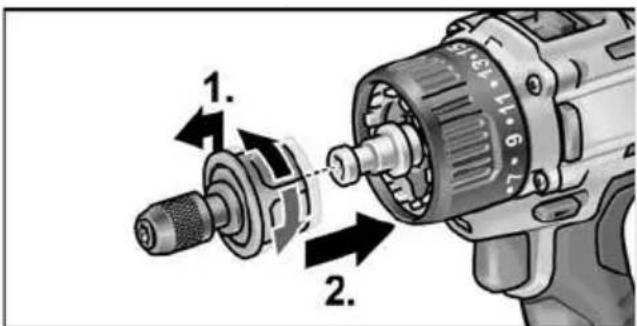

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați mandrina interschimbabilă până la opritor pe adaptorul sculei (2.).
■ Eliberați inelul de deblocare. Controlați fixarea în poziție a mandrinei.

■ Trageți inelul de deblocare spre față și detașați mandrina.

În mandrină sunt reținute în siguranță burghie cu un diametru de 1,5–13 mm, bituri de înșurubare de 12 ", precum și suporturi de bituri de 12 ".

■ Imobilizați scula electrică cu o mână și rotiți mandrina cu cealaltă mână.
- Rotiți în sens antiorar, pentru a deschide mandrina mai larg.
- Rotiți în sens orar, pentru a închide mandrina.

■ Introduceti scula.
■ Închideți mandrina complet.

i INDICATIE

Executați proba de funcționare, pentru a verifica tensionarea centrală a sculelor.

Cap unghiular aplicat WV 18.0-EC

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneți comutatorul de selecție a sensului de rotație (2) în poziție centrală.

Capul unghiular aplicat uşurează lucrul în locuri greu accesibile. Capul unghiular aplicat se poate fixa în diverse poziții unghiulare la câte 30°.

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați capul unghiular aplicat până la opritor pe adaptorul sculei (2.).
■ Lăsați capul unghiular aplicat să se fixeze în poziția unghiulară dorită.
■ Eliberați inelul de deblocare. Controlați cuplarea în poziție.

1. 2. 30°

Demontarea

■ Trageți inelul de deblocare spre față și detașați capul unghiular aplicat.

Capul unghiular aplicat dispune de un adaptor de sculă de 1/2". În adaptorul sculei sunt reținute în siguranță biturile de înșurubare, precum și suporturile de bituri.

Pe capul unghiular aplicat se poate monta și mandrina interschimbabilă (a se vedea „Mandrina interschimbabilă BF 18.0-EC”) sau suportul de bituri (a se vedea „Cap aplicat cu suport de bituri BV 18.0-EC“).

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selectie a sensului de rotație (2) în poziție centrală.

Montarea

■ Trageți inelul de deblocare spre față (1.) și apăsați capul aplicat cu suport de bituri până la opritor pe adaptorul sculei (2.).
■ Eliberați inelul de deblocare. Controlați cuplarea în poziție.

■ Trageți inelul de deblocare spre față și detașați capul aplicat cu suport de bituri.

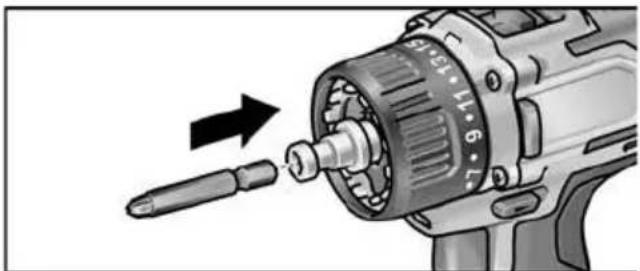

Capul aplicat cu suport de bituri dispune de un adaptor de sculă de 1/2". În adaptorul sculei sunt reținute în siguranță biturile de înșurubare.

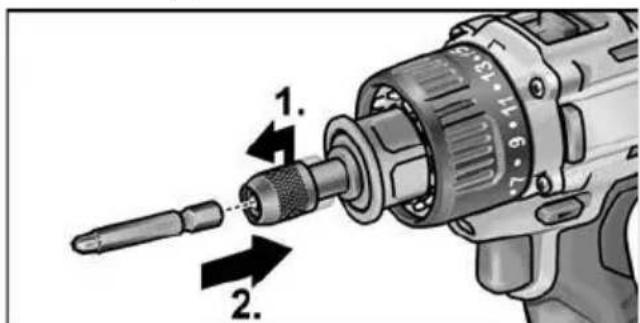

■ Trageți piedica sculei spre față (1.) și presați scula până la opritor (2.).
■ Eliberați piedica sculei.

■ Pentru extragerea sculelor, trageți piedica sculei spre partea posterioară.

Schimbarea sculei IW 1/2" 18.0-EC

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

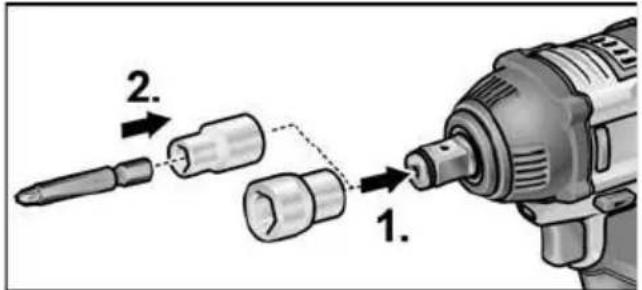

IW 1/2" 18.0-EC:

1. 2.

■ Apăsați cheia tubulară pe capul pătrat aplicat al mașinii de înșurubat cu impact (1.).
■ Introduceți scula în cheia tubulară (2.).

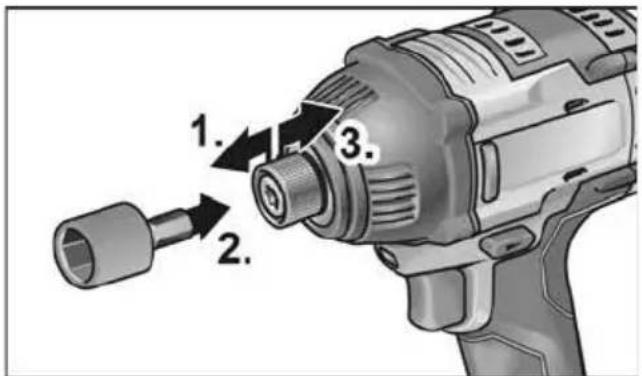

ID 1/4" 18.0-EC:

1. 2. 3.

■ Trageți piedica sculei spre față (1.) și presați scula până la opritor (2.).
■ Eliberați piedica sculei.
■ Pentru extragerea sculelor, trageți piedica sculei spre partea posterioară (3.).

Introducerea/schimbarea acumulatorului

■ Apăsați accumulatorul încărcat până la fixarea completă în poziție în scula electrică.

"click"

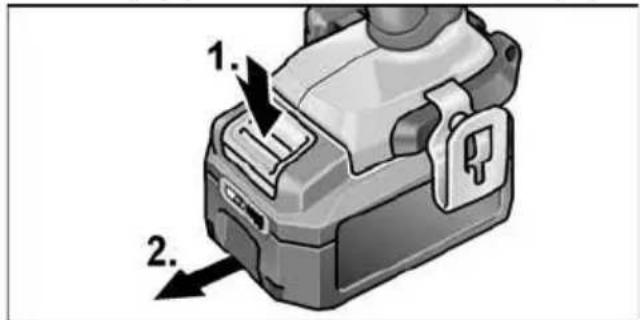

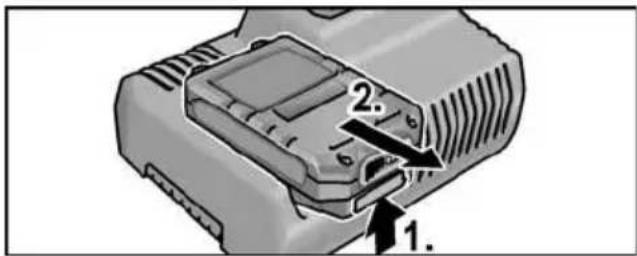

■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).

1. 2.

PRECAUTIE!

In caz de nefolosire, protejati contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

Starea de încărcare a accumulatorului

■ Prin apăsarea tastei, cu ajutorul LEDurilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.

1 2 3 4

Afişajul se stinge după 5 secunde.

Dacă unul dintre LED-uri se aprinde intermitent, accumulatorul trebuie să fie încărcat. Dacă după apăsarea tastei nu se aprinde niciun LED, accumulatorul este defect și trebuie să fie înlocuit.

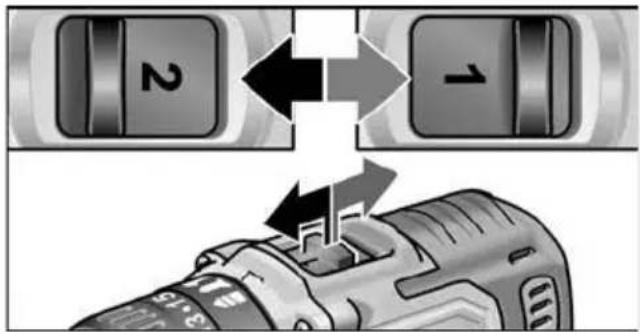

Selectarea sensului de rotație

PRECAUTIE!

Modificați sensul de rotație numai în starea de repaus a sculei electrice.

■ Fixați comutatorul de selecție a sensului de rotație în poziția necesară:

• Stânga: în sens antiorar (extrageți prin rotire şuruburile, desfaceți şuruburile)
• Dreapta: în sens orar (găurire, introduceti prin rotire șuruburile, strângeti ferm șuruburile)
• Centru: piedica de pornire (schimbarea sculei, în toate lucrările la scula electrică)

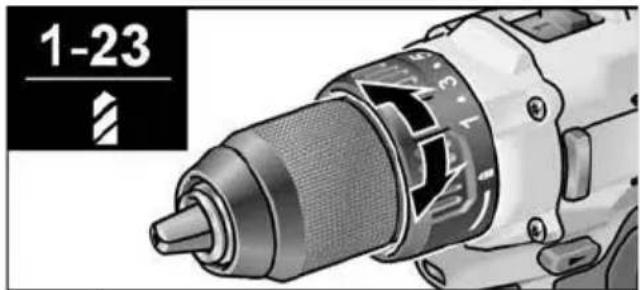

Regimul de functionare (numai PD 2G 18.0-EC)

PRECAUTIE!

Regimul de functionare se va modifica numai în starea de repaus a sculei electrice.

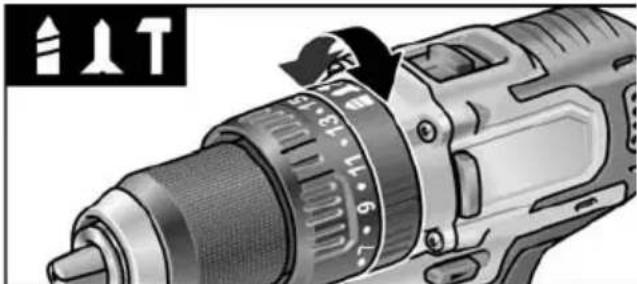

■ Fixați inelul rotativ pentru regimul de funcționare pe poziția necesară.

: Găurire cu percuție

Preselectarea cuplului

PRECAUTIE!

Modificați cuplul numai în starea de repaus a sculei electrice.

■ Fixați inelul rotativ pentru reglarea cuplului pe poziția necesară.

DD 2G 18.0-EC:

În poziția de găurire cuplajul de siguranță este dezactivat.

PD 2G 18.0-EC:

Modificați viteza numai în starea de repaus a sculei electrice.

■ Fixați selectorul pe poziția necesară:

1: viteză lentă, cuplu ridicat
2: viteză rapidă, cuplu scăzut

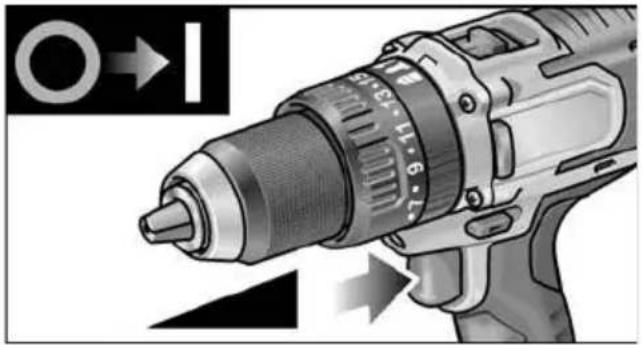

Conectarea sculei electrice

Conectarea aparatului:

■ Apăsați comutatorul. Comutatorul sculei electrice face posibilă o creștere treptată a turației până la valoarea maximă.

Deconectarea aparatului:

■ Eliberați comutatorul.

i INDICATIE

• Scula electrică dispune de o frână care oprește imediat scula de lucru după eliberarea comutatorului.
• În caz de utilizare permanentă a sculei electrice, trebuie să se lucreze în principal cu comutatorul complet apăsat.

Conectarea/deconectarea iluminării locului de muncă

1. Fixați comutatorul de selecție a sensului de rotație (2) în poziția „Înainte” sau „Înapoi”.
2. Apăsați comutatorul de pornire/oprire (1) al sculei electrice

– Sistemul de iluminare a locului de muncă se activează

1. Eliberați comutatorul de pornire/oprire (1) al sculei electrice

- Sistemul de iluminare a locului de muncă se dezactivează automat după aproximativ 10 secunde

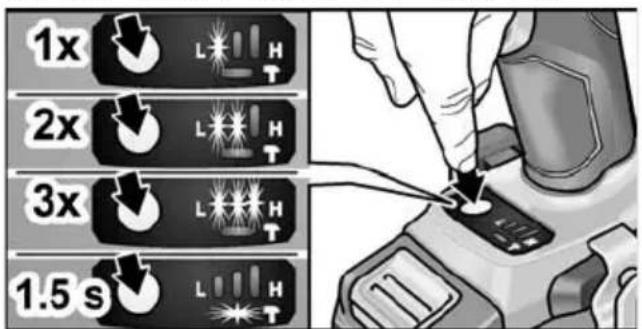

Preselectarea turației și cuplului IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1x 2x 3x 1.5 s

Comutarea turației/cuplului:

1. Conectați comutatorul de pornire/oprire (1)
2. Apăsați scurt comutatorul modurilor funcționale (timp de aproximativ 0,5 secunde).

- Se aprinde un LED - cuplul:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1

1. Apăsați scurt pe comutatorul modurilor funcționale

– Se aprind două LED-uri – cuplul:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Apăsați scurt pe comutatorul modurilor funcționale

– Se aprind trei LED-uri – cuplul:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Apăsați scurt pe comutatorul modurilor funcționale

– Se aprinde un LED – cuplul este comutat înapoi la:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Cuplul poate fi crescut din nou conform descrierii.

La functionarea în sens invers a sculei electrice – are numai o turație – LED-urile de la picior se sting automat.

Comutarea modului Percuție individuală în modul Înșurubare cu impact:

■ Apăsați comutatorul modurilor funcționale timp de aproximativ 1,5 secunde.

– Indicatorul modului funcțional cu LED se aprinde – modul Percuție individuală este activ
- Indicatorul modului funcțional cu LED nu se aprinde - modul Înșurubare cu impact este activ.

Lucrările cu scula electrică

PRECAUTIE!

Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (2) în poziție centrală.

INDICATIE

Pentru ca manevrarea să fie mai ușoară la înșurubare, bitul de înșurubare se poate introduce direct în adaptorul sculei aparatului.

1. Montați suportul sculei (mandrina inter- schimbabilă, capul unghiular aplicat, capul aplicat cu suport de bituri).
2. Introduceti accumulatorul.
3. Introduceți scula (burghiul, biturile de înșurubare, suportul de bituri).
4. Reglați regimul de funcționare corespunzător lucrării (numai PD...).
5. Fixați preselectorul de cuplu pe poziția necesară.
6. Fixați viteza pe poziția necesară.
7. Reglați sensul de rotație necesar.
8. Prindeți scula electrică cu o mână de mâner și adoptați poziția de lucru. Când motorul este în funcțiune, nu acționați niciodată comutatorul de selecție a sensului de rotație, respectiv reglarea cuplului!

După finalul lucrului:

1. Eliberați comutatorul.
2. Aduceți comutatorul de selecție a sensului de rotație (2) în poziție centrală.

Încărcătorul

1 Locaşul de inserare pentru acumulator
2 Contacte
3 Fante de ventilare
4 Afişaj pentru afişarea stării de funcționare
5 Cablul de rețea cu fișă de rețea

Încărcătorul CA 10.8/18.0 este destinat încărcării acumulatoarelor FLEX de tipurile

Indicații pentru o durată de serviciu îndelungată a accumulatorului

PRECAUTIE!

• Nu încărcați niciodată acumulatoarele la temperaturi sub 0°C, respectiv peste 55°C.
• Nu încărcați acumulatoarele în medii cu umiditate ridicată a aerului sau când temperatura ambiantă este ridicată.
• Nu acoperiți acumulatoarele și încărcătorul pe parcursul procesului de încărcare.
• Scoateți fișa de rețea a încărcătorului după finalul procesului de încărcare.

Pe parcursul procesului de încărcare, acumulatorul și încărcătorul se încălzesc. Aceste lucru este normal!

Accumulatoarele Litiu-Ion nu prezintă cunoscutul „efect Memory“. Cu toate acestea, un accumulator trebuie să fie descărcat complet înainte de încărcare și procesul de încărcare trebuie încheiat întotdeauna complet.

Dacă acumulatoarele nu sunt folosite un interval lung de timp, încărcați acumulatoarele parțial și depozitați-le într-un loc răcoros.

Procesul de încărcare

ATENTIE!

Introduceți numai acumulatoare originale în încărcătorul din pachetul de livrare.

■ Introduceți fișa de rețea a încărcătorului. Afișajul se aprinde în verde timp de 2 secunde, iar apoi se stinge. Este afișat mesajul OK.

:30 Li-ion 8:31 Li-ion

■ Introduceți complet accumulatorul în încărcător, până când se fixează în poziție.

– Pe afișaj sunt prezentate alternativ durata de încărcare rămasă (până la încărcarea completă a accumulatorului) și graficul de stare a încărcării.

– Afişajul este aprins în portocaliu dacă acumulatorul este încărcat într-o proporție mai mică de 80%.

– Odată ce nivelul de încărcare a accumulatorului atinge valoarea de 80%, afișajul se aprinde în verde și este prezentat mesajul OK.

■ Acumulatorul este încărcat complet dacă pe afișaj apare

Lumina verde de fundal se stinge după scurt timp.

■ Extrageți acumulatorul din încărcător.

1. 2.

■ Scoateți fișa de rețea.

INDICATIE!

Dacă, după montarea accumulatorului în încărcător, afișajul se aprinde intermitent, înseamnă că este prezentă o eroare la accumulator sau la încărcător.

Afişajul se aprinde intermitent şi lent.

Lumina de fundal a afișajului

este de culoare portocalie.

Accumulatorul este prea fierbinte sau prea rece. Dacă acumulatorul a atins temperatura de încărcare (0 °C...55 °C), începe procesul de încărcare.

Afişajul se aprinde intermitent şi rapid.

Lumina de fundal a afișajului

este de culoare roşie.

Scoateți acumulatorul din încărcător și introduceti-l din nou. Dacă indicația este aceeași, acumulatorul este defect. Înlocuiti acumulatorul sau solicitați verificarea acestuia la un atelier de specialitate.

Dacă acest mesaj de eroare este indicat și în cazul utilizării unui alt accumulator, înseamnă există un defect la încărcător. Solicitați verificarea încărcătorului la un atelier de specialitate.

Întreținere curentă și îngrijire

Curățare

AVERTIZARE!

La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.

■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.

Încărcătorul

AVERTIZARE!

Inaintea tuturor lucrărilor scoateți fișa de rețea. Nu utilizați apă sau detergent lichid.

Înlăturați murdăria și praful de pe carcasă cu o pensulă sau cu o cârpă uscată.

Reparații

Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.

Piese de schimb și accesorii

Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului.

Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com

Transportul

Cantitatea echivalentă de litiu din acumulatoarele incluse în pachetul de livrare se situează sub valorile limită în vigoare. De aceea, în calitatea sa de piesă componentă, accumulatorul, precum și scula electrică cu pachetul său de livrare nu se supun prevederilor naționale sau internaționale privind substanțele periculoase.

În cazul transportului mai multor aparate cu acumulatoare Litiu-lon, aceste prescripții pot deveni relevante și pot fi necesare măsuri de securitate speciale (de ex. pentru ambalaj). În acest caz, informați-vă asupra prevederilor în vigoare pentru țara de utilizare.

Conformitatea (€

Noi declarăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:

Indicații de eliminare

AVERTIZARE!

Sculele electrice ieşite din uz trebuie să fie aduse într-o stare inutilizabilă înainte de eliminarea ca deșeu separat:

• sculele electrice acționate de la rețea prin înlăturarea fișei de conexiune,
• sculele electrice acționate cu acumulatoare prin înlăturarea acumulatoarelor.

Numai pentru țările EU

Nu aruncați uneltele electrice la gunoiul menajer!

Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.

Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.

Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.

AVERTIZARE!

Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideți acumulatoarele ieșite din uz.

Accumulatoarele/bateriile trebuie să fie colectate, reciclate sau eliminate ca deșeu separat într-un mediu ambiant nepoluant.

Numai pentru țările EU

Conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

INDICATIE!

Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!

Excluderea răspunderii

Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.

Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.

Съдържание
