| Producttype | Binnenvideo-intercom |
| Merk | m-e |
| Model | VDV-807 |
| Schermgrootte | 17,8 cm (7 inch) |
| Schermresolutie | 1024 x 600 pixels |
| Voeding | 15 V DC |
| Stroomverbruik | 270 ± 50 mA |
| Bedrijfstemperatuur | 0 tot +50 °C |
| Maximale luchtvochtigheid | 85 % |
| Radiofrequentie | 433 MHz (<10 mW) |
| Belangrijkste functies | Bel, intercom, deuropener, camerashakeling, alarm, intercom tussen binnenunits |
| Beltoontype | Interne en aanpasbare melodieën via SD-kaart (MP3/WAV-bestanden, max 16) |
| Geheugen | Micro SD-kaart tot 32 GB (FAT32-formaat) |
| Geïntegreerde radio | Compatibel met draadloze deurbellen uit de BELL- en FG-serie (code aanpasbaar) |
| Knoppen en bediening | Microfoon, scherm, deuropener, intercom, stand-by, volume, melodie, alarm/intercom, min, plus, menu |
| Installatie | Wandmontage met boormal, 4 schroeven, bedrade aansluiting |
| Reiniging en onderhoud | Vochtige doek met zeepoplossing, geen schurende middelen; roosters afstoffen met een kwast |
| Veiligheid | Uitschakelen voor reiniging, niet demonteren, gebruik in droge omgeving, vocht vermijden |
| Garantie | 2 jaar beperkt (uitgezonderd bestelfout, batterijen, radiostoring, mechanische schade, vocht) |
| Inhoud van de levering | Binnenunit met scherm, bevestigingsmateriaal, gebruiks- en montagehandleiding, boormal |
Veelgestelde vragen - VDV-807 m-e
Gebruikersvragen over VDV-807 m-e
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Intercom in PDF-formaat gratis! Vind uw handleiding VDV-807 - m-e en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. VDV-807 van het merk m-e.
GEBRUIKSAANWIJZING VDV-807 m-e
39
Binnenstation VDV-807 voor een video-deurintercomsysteem
Hartelijk dank dat u ons video-binnenstation hebt gekocht. Dit kan worden gecombineerd met alle onderdelen van de systemen VISTADOOR en VISTUS. Wordt er bij het erop aangesloten buitenstation aangebeld, dan brengt het binnenstation de ingestelde belmelodie ten gehore en kunt u op de monitor zien wie er voor de deur staat. U kunt dan met het bezoek praten en ook de deur openen (mits de deuropener op het systeem is aangesloten).
INHOUD VAN DE VERPAKKING
Binnenstation met beeldscherm met een diagonaal van 17,8 cm (7") Montagemateriaal Gebruiks- en montageaanwijzing Boorsjabloon
Legenda
1 = Microfoon
□ 2 = Knop Monitor
3 = Knop Deuropener
4 = Knop Spreken
∅ 6 = Knop Niet-storen
— 8 = Instelvoorziening geluidsvolume gesprek
♪ 9 = Knop Melodie
3 10 = Knop alarm / intercom
- 11 = Knop min
+ 12 = Knop plus
13 = Knop menu
15 = Sleuf voor micro SD-kaart
16 = Schroeven voor de behuizing
INSTALLATIE (Afb. 2a+b)
- Kies een geschikte plaats uit om de binneneenheid te monteren en breng de leidingen daar naartoe aan.
- Draai beide schroeven (16) in de binneneenheid en neem de frontplaat van de binneneenheid af.
- In het midden aan de zijkanten van de binneneenheid bevinden zich twee bevestigingsclips. Trek de frontplaat er voorzichtig af.
- Voor het in de behuizing doorvoeren van de kabels is er bovenaan, onder de aansluitklemmen een opening in de behuizing aangebracht.
- Plaats het erbij geleverde boorsjabloon met een waterpas recht op de gekozen plaats op de muur waar u de binneneenheid wilt monteren. U kunt voor het markeren van de boorgaten ook de achterkant van de behuizing van het binnenstation gebruiken.
- Zet het boorsjabloon met plakband vast op de muur en boor de vier gemarkeerde gaten (∅ 6 mm).
- Haal het boorsjabloon weg en steek in ieder gat één van de erbij geleverde pluggen.
- Steek de aansluitkabel door de opening in de behuizing van de binneneenheid en schroef de behuizing met vier schroeven aan de muur.
- Sluit de kabels aan volgens het aansluitschema zoals weergegeven in (Afb.4).
i AANWIJZING: Knip de kabels niet te kort af. De behuizing is voorzien van lippen om de kabels op te wikkelen.
- Plaats de frontplaat met de monitor. Let goed op dat de bevestigingsclips op hun plaats vallen.
AANWIJZING: Let er bovendien op dat een eventueel aanwezige blanke draad voor de elektrostatische beveiliging, niet met de printplaat in aanraking komt; het best kunt u de draad zo kort mogelijk afknippen.
- Schroef de frontplaat weer met beide schroeven vast (16).
INBEDRIJFNAME
Aansluiting voeding
De stroomvoorziening kan naar keuze op het binnen- of het buitenstation worden aangesloten.
Ook kan de voeding op een verdeelpunt worden aangesloten, bijv. wanneer alle signaalkabels vanuit een zekeringkast naar de buiten- en binneneenheden worden gelegd. De netvoeding kan dan parallel op de massa/ aarde en 1,5 V worden aangesloten.
Nadat alle componenten zijn gemonteerd en aangesloten, schakelt u de stroom in. Afhankelijk van de wijze van monteren steekt u de netvoeding in een geschikt stopcontact of schakelt u de automatische zekering in, waarop de hoedrailnetvoeding is aangesloten. Om de installatie te initialiseren,
moet u één keer op de buiteneenheid aanbellen (wanneer er meerdere buitenstations zijn moet op ieder buitenstation één keer worden aangebeld).
AANWIJZING: Schakel altijd, voordat u werkzaamheden aan de installatie verricht, de stroom weer uit!
GEBRUIK
Door bij de buiteneenheid aan te bellen wordt de belmelodie van de binneneenheid geactiveerd en kunt u het bezoek op de monitor zien. Bovendien zendt de geïntegreerde radiomodule een signaal naar externe deurbelontvangers van de BELL- en FG-serie (indien beschikbaar). Druk op de knop Spreken (4), om de gespreksverbinding tot stand te brengen. Nadat u met de bezoeker hebt gepraat, kunt u door op de knop Deuropener te drukken (3) de deur openen (mits er een deuropener op het systeem is aangesloten) of, door nog een keer op de knop Spreken te drukken, het gesprek beeindigen. Het binnenstation komt dan weer in de stand-by-modus.
Wanneer er meerdere buitenstations en/of extra camera's zijn aangesloten, kan, door op de knop Monitor te drukken, (2) naar de andere buitenstations / extra camera's worden overgeschakeld. Dat kan op ieder gewenst tijdstip, ook wanneer er niet is gebeld.
Gedurende de tijd dat een extra camera is geactiveerd, kan er geen gesprek plaatsvinden.
Wanneer de knop Spreken twee keer wordt ingedrukt, komt
VDV-807 | NEDERLANDS
het binnenstation weer in de stand-by-modus. Wanneer er geen knop meer wordt ingedrukt, wordt de monitor automatisch na ca. 60 seconden gedeactiveerd.
FUNCTIES VAN DE INSTALLATIE
NAME
Aanbellen
Wanneer op de belknop op het binnenstation wordt gedrukt, brengt het binnenstation de ingestelde belmelodie ten gehore en knipperen 60 seconden lang de verlichte kaders om de knoppen Spreken en Deuropener op de binneneenheid.
Daarnaast wordt de monitor gedurende deze tijd geactiveerd en is het beeld van de buitencamera te zien.
Spreken
Druk één keer op de knop Spreken. Wanneer de gespreks- verbinding is geactiveerd, is het kader om de knop Spreken permanent blauw verlicht.
Om het gesprek te beëindigen drukt u nog een keer op de knop Spreken. U kunt op elk gewenst moment een gespreksverbinding tot stand brengen. Daarvoor is niet vereist dat er eerst wordt gebeld. Druk gewoon weer op de knop Spreken.
- Openen van de deur
Door de knop Deuropener kort in te drukken, activeert u een op het systeem aangesloten deuropener gedurende ca. 6 seconden of gedurende 1 seconde (zie de gebruiksaanwijzing voor het toegepaste buitenstation), de knop Deuropener hoeft u niet ingedrukt te houden. Als bevestiging weerklinkt er
NL
zowel op het binnenstation als het buitenstation een dubbele pieptoon en bovendien is het naambord groen verlicht zolang de deuropener is geactiveerd.
U kunt de deuropener activeren wanneer er:
- is aangebeld (zonder dat u eerst een gesprek tot stand hoeft te brengen, binnen 60 seconden).
- de functie „Gesprek voeren“, is geactiveerd.
Instellen gespreksvolume
Door aan de kant van de binneneenheid het gespreksvolume (8) in te stellen, kunt u traploos het volume instellen waarmee u de bezoeker hoort.
Deactiveren belmelodie (bijv. tijdens de nachtrust)
U kunt de belmelodie deactiveren. Druk daarvoor één keer kort op de knop Niet storen (6) op het binnenstation. De led (5) knippert rood om u eraan te herinneren dat de belmelodie is gedeactiveerd. Wanneer u de belmelodie weer wilt activeren, drukt u nog een keer op de knop Niet storen. Het knipperen van de led stopt en de melodie is weer geactiveerd.
Het optische signaal (de verlichte kaders rond de knoppen Spreken en Deuropener) blijft ook geactiveerd wanneer de belmelodie is gedeactiveerd en geeft nog steeds aan dat er is aangebeld.
AANWIJZING: De geïntegreerde radiomodule is ook in de „Niet-storen“-modus gedeactiveerd, d.w.z. dat de aangesloten ontvangers ook geen signaal uitzenden.
③ Activeren van het alarmsignaal
Het buitenstation kan een alarmsignaal laten horen (bijv. bij overlast). Houd daarvoor de knop Alarm-/ Intercom (10) op de binneneenheid ingedrukt. Het alarmsignaal wordt alleen dan ten gehore gebracht, wanneer de knop binnen 60 seconden na het bellen ingedrukt wordt gehouden of bij een bestaande gespreksverbinding.
Intercom
Wanneer er meerdere binnenstations parallel op elkaar zijn aangesloten, kunnen de binnenstations onderling met elkaar spreken.
Wanneer u in de stand-by-modus op de alarmknop drukt, dan wordt op alle parallel aangesloten binnenstations (alle binnenstations van één partij) de belmelodie ten gehore gebracht. Wanneer op één van de binnenstations die de melodie ten gehore brengen op de knop Spreken wordt gedrukt, is de gespreksverbinding geactiveerd. Om het gesprek te beëindigen, drukt u op de knop Spreken.
□ Inschakelen van de monitor /
doorschakelen van de extra camera's
Met de knop Monitor (2) beschikt u op elk moment over de mogelijkheid om de ingangszone te bewaken, zonder dat er iemand heeft aangebeld. U kunt de monitor uitsluitend uitschakelen door twee keer op de knop Spreken te drukken, of u wacht 60 seconden om de installatie automatisch in de stand-bymodus te laten terugkeren.
i AANWIJZING: Wanneer een extra camera is aangesloten (of bij meerdere buitenstations) kunt u die met de knop Mo-
nitor activeren. Wanneer u de eerste keer op de knop Monitor drukt, wordt de camera op het buitenstation geactiveerd, door nog een keer te drukken gaat u naar de eerste extra camera, door een derde keer te drukken gaat u naar de tweede extra camera. Wanneer u alle camera's hebt doorlopen, verschijnt opnieuw het beeld van de eerste camera.
Integratie van een radiobel
Om een radiobel uit de BELL- of FG-serie te koppelen, zet u deze in de leermodus (zie de instructies voor de radiobel) en drukt u vervolgens één keer op de belknop op het voordeurstation.
OPMERKING: Het is ook mogelijk om de radiobel rechtstreeks via het binnenstation aan te leren. Roep hiervoor het OSD op met de menutoets, schakel daar naar het laatste item en druk vervolgens op de plus- of mintoets. Hierdoor wordt ook de radiomodule geactiveerd.
INSTELLINGEN
De volgende opties zijn beschikbaar op het binnenstation om het systeem aan te passen aan uw persoonlijke omstandigheden:
BELANGRIJK: Voor de volgende instelmogelijkheden moet de monitor van het binnenstation worden geactiveerd (bijv. door op de schermtoets te drukken). Anders is het niet mogelijk om het spraakvolume, de helderheid, het contrast, de kleurverzadiging en de melodie aan te passen.

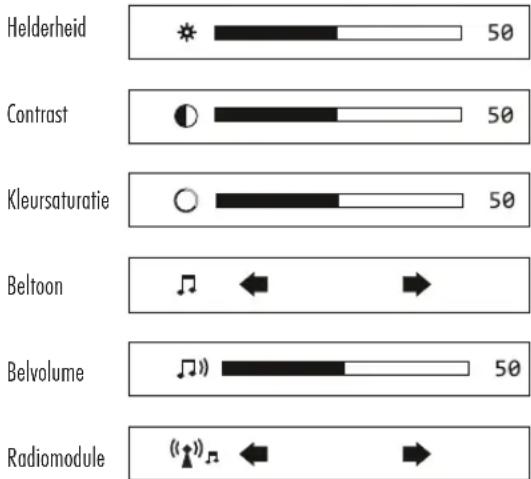

OSD-instellingen
De volgende instellingen worden uitgevoerd met behulp van de On-Screen Display (OSD). Om toegang te krijgen tot het OSD, drukt u kort op de menutoets (13) op de binnenunit. Met elke extra korte druk op de menuknop wordt één menuonderdeel vooruitgeschoven. De betreffende waarde kan worden aangepast met de plus- en mintoets (12 en 11). De waarden worden automatisch opgeslagen. De OSD schakelt automatisch uit 6 seconden na de laatste toetsaanslag.
bar
| Category | Value | |---|---| | Helderheid | 50 | | Contrast | 50 | | Kleursaturatie | 50 | | Beltoon | <→ | | Belvolume | 50 | | Radiomodule | (↑)↓ ← → |Eigen melodie op de geheugenkaart (max. 32 GB)
Met deze intercom kunt u uw eigen ringtones selecteren, die u kunt opslaan in MP3- of WAV-formaat op een micro SD-kaart. De geheugenkaart moet geformatteerd zijn met FAT32. U slaat uw ringtones direct op de SD-kaart op (zonder
gebruik te maken van mappen), er kunnen maximaal 16 verschillende ringtones op de SD-kaart worden opgeslagen. Plaats de op deze manier voorbereide SD-kaart in de SD-kaartsleuf (15) van het binnenstation. De ringtones op de geheugenkaart vervangen de interne ringtones. Als de geheugenkaart weer wordt verwijderd, zijn de interne melodieën weer beschikbaar.
Radiomodule
Gebruik deze instelling om de belmelodie van een aangesloten radio-ontvanger uit de BELL- of FG-serie te wijzigen.
Wijzigen van de codering van de interne radiomodule In het geval van een overlapping met andere radiobellen in de buurt kan de uitgezonden code worden gewijzigd. Houd hiervoor de Alarm/Intercom-toets (10) 5 seconden ingedrukt, een succesvolle codewijziging wordt aangegeven met een akoestisch signaal. Na deze procedure moet de radiobel wor- den gereset en opnieuw worden ingeschakeld (zie instructies voor de radiobel).
TECHNISCHE GEGEVENS
Werkspanning: 15Volt DC
Stroomverbruik: 270 ± 50 mA
Temperatuurbereik: 0 bis + 50°C
Maximale luchtvochtigheid: 85%
Schermgrootte: 178 mm
Beeldscherm resolutie: 1024x600
Afmetingen: 220x160x28 mm
Frequentie: 433 MHz; <10mW
Aanwijzing
Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed.
Reiniging en verzorging
Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigpijp niet rechtstreeks tegen het toestel houden.
VEILIGHEIDSRICHTLIJNEN
Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!
Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!
Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.
Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!
Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.
Het toestel is uitsluitend geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat het toestel vochtig of nat wordt. Er is gevaar op een levensgevaarlijke elektrische schok!
In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.
Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.
2 JAAR BEPERKTE GARANTIE
Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De verplichtingen van deze garantie zijn beperkt tot de reparatie
NL
VDV-807 | NEDERLANDS
of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.
i Opgelet!
Er is geen recht op garantie in ondermeer de volgende gevallen:
- bedieningsfouten
- lege batterijen of defecte accu's
• verkeerde codering/kanaalkeuze - storingen door andere toestellen op radiostralen (bv. gsm-gebruik)
- ingrepen/inwerkingen van buitenaf
- mechanische beschadigingen
- vochtschade
- geen garantiebewijs (aankoopbewijs)
Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!
Aansprakelijkheidsbeperking:
De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.
Deze gebruiksaanwijzing is een publicatie van m-e GmbH modern-electronics,
An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
