GEBRUIKSAANWIJZING VISTUS AD ALU-410 m-e

Hartelijk dank voor uw aankoop van het VISTUS video-deurintercom systeem. U heeft een kwalitatief hoogwaardig systeem gekocht.

De installatie dient door een vakman uitgevoerd te worden.

Onderhoud

De behuizing uitsluitend met een iets vochtig gemaakte doek schoonmaken, geen agressieve reinigingsmiddelen gebruiken.

Legende

Buitenstation

A.2= Luidspreker

A.3= Naambordje /beldrukknop

A.4= Microfoon

A.5= Schroeven van de behuizing

A.6= Lichtsensor

Binnenstation

B. 3= Niet-storen-toets

B. 4= Sleuteltoets

B. 5= Microfoon

B. 6= Spreektoets

B. 7= Interntoets

B.11= Melodie

B.12= Volume +

B.13= Volume -

B.14= Achterzijde van de behuizing

B.15= Snap sluiting

C.1 = Moederbord schroeven.

Leveringsomvang VISTUS AD-4010

1x buitenstation met één beldrukknop

1x binnenstation

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS AD-4020

1x buitenstation met twee beldrukknoppen

2x binnenstation

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS VD AD-4030

1x buitenstation met drie beldrukknappen

1x voedingsadapter ST-1000

3x binnenstation

1x montagemateriaal

Leveringsomvang VISTUS AD-400

1x binnenstation

1x montagemateriaal

Leveringsomvang VISTUS AD-410/ AD ALU-410

1x buitenstation met één beldrukknop

1x montagemateriaal

Leveringsomvang VISTUS AD-420/ AD ALU-420

1x buitenstation met twee beldrukknappen

1x montagemateriaal

Leveringsomvang VISTUS AD-430/ AD ALU-430

1x buitenstation met drie beldrukknappen

1x montagemateriaal

VOORBEREIDING VOOR DE INSTALLATIE

De volgende kabels zijn nodig:

Eengezinswoning: Een 4-aderige kabel van de buitenunit naar de binnenunit en een 2-aderige kabel van de buitenunit naar de deuropener.

Twee- en driegezinswoning: Hier is per beldrukknop een 3-aderige kabel van de buitenunit naar iedere wooneenheid nodig en een 2-aderige kabel van de buitenunit naar de deuropener.

OPMERKING: Een bedradingsschema is meegeleverd.

Per wooneenheid kunnen maximaal vier binnenunits parallel aangesloten worden.

De verbinding kan

1. serieel (van binnenstation naar binnenstation) uitgevoerd worden of

2. stervormig (parallel) vanuit een centraal punt (verdeeldoos).

Het meegeleverde bedradingsschema is gebaseerd op een stervormige bekabeling omdat deze de voorkeur heeft.

De kabels moeten zo aangelegd zijn, dat ze direct achter de betreffende buiten-/binnenunit door de muur gevoerd worden.

MONTAGE VAN HET BUITENSTATION

De deurintercom is bedoeld voor opbouwmontage.

Voorbereiding

Let er bij het verwijderen van de frontcover op dat de naambordjes er niet uitvallen, opdat deze niet beschadigd worden. Let ook op de kabel van de luidspreker die in het voorste deel van de behuizing bevestigd is.

1. Verwijder de twee schroeven om de behuizing van het buitenstation te kunnen openen. De behuizing is ook nog voorzien van nokken en groeven, waarmee het bovenste en onderste deel van de behuizing met elkaar verbonden zijn. Daarom is enige kracht nodig om de twee delen van de behuizing te scheiden.
2. Lijn de boorsjabloon voor het buitenstation op de door u gewenste plaats uit (een waterpas is hierbij nuttig) en zet deze vast met plakband.
3. Boor met een 6 mm boor en met behulp van de boorsjabloon de gaten voor de bevestiging van het buitenstation en breng in elk gat een plug aan.
4. Verwijder nu de boorsjabloon.
5. Voer de kabels door het grote gat van het buitenstation en bevestig deze met 4 schroeven.
6. Sluit de kabeladers volgens het bedradingsschema aan.

Aanpassen van de naambordjes

Het naambordje bestaat uit twee transparante kunststofdelen, die door 2 resp. 4 kleine schroeven met elkaar verbonden zijn.

1. Verwijder alle schroeven van het naambordje en haal het naambordje uit elkaar; de folie voor het opschrift bevindt zich tussen de twee transparante delen.

2. Beschrijf de folie met een onuitwisbare viltstift of print een naamplaatje* via een pc en printer uit.

3. Plaats het naambordje met opsschrift (folie) tussen de twee transparante delen en schroef de delen weer aan elkaar vast.

* Afmeting van het naambordje: VISTUS AD-4010: 71 mm x 50 mm

1. Voordat u de frontcover weer op het buitenstation monteert, dient u de naambordjes in de frontcover terug te plaatsen. Opdat de naambordjes bij de montage niet uit de frontcover vallen, kunt u

aan de voorkant een stuk plakband over de naambordjes en de frontcover plakken.

Opmerking: Om beschadiging van de frontcover te voorkomen, moet u het plakbond direct na de montage weer van de frontcover verwijderen!

1. SchroeF de frontcover weer met de twee schroeven vast. Let er hierbij op, dat u de schroeven recht in het onderste deel van de behuizing schroeft. Anders kan de schroefdraad in het onderste deel van de behuizing beschadigd raken.

i

MONTAGE VAN HET BINNENSTATION

De hoogte waarop de binnenstations worden gemonteerd, kunt u zelf bepalen.

1. De bovenste en onderste delen van de binnenstation-behuizing zijn niet aan elkaar vastgeschroefd maar worden alleen door nokken en groeven bij elkaar gehouden. Om het bovenste en onderste deel van de behuizing te scheiden, drukt u med een kleine platte schroevendraaier tegen de snap sluiting (B.15) aan de onderkant.
2. Gebruik het onderste deel van de behuizing om de boorgaten te markeren. Zorg ervoor dat u het onderste deel recht uitlijnt.

OPMERKING: Het onderste deel van het binnenstation kan ook op een inbouwdoos worden bevestigd. Daartoe bevinden zich bevestigingsgaten rond het kabeldoorvoergat. Als dit onvoldoende bevestiging geeft, boor dan extra gaten om het binnenstation met extra schroeven aan de muur te bevestigen.

1. Boor deze gaten met een 6 mm boor en steek in elk gat een plug.
2. Steek de kabels door het daarvoor bedoelde doorvoergat in het onderste deel van de behuizing en schroef deze vast.
3. Sluit de kabeladers volgens het bedradingsschema aan en plaats het bovenste deel van de behuizing weer op het onderste deel. Zorg ervoor dat de delen goed vastklikken.

i

AANSLUITING

i

Zie afbeeldingen voor een gedetailleerde beschrijving, waar de verschillende aansluitingen en klemmen te vinden zijn. Zie voor de aanbevolen bekabeling het betreffende bedradingsschema.

Sluit de aangelegde kabel aan op de klemmen Audio, +15V en GND van

het buitenstation. Deze klemmen bevinden zich ook in de binnenstations en moeten 1:1 met elkaar worden verbonden.

Opmerking m.b.1. tot de tweegezinswoning-versie: Voor elke wooneenheid is er een 3-polige aansluitklem. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste beldrukknop, aansluitklem 2 voor de bovenste beldrukknop.

Opmerking m.b.t. tot de driegezinswoning-versie: Voor elke wooneenheid is er een 3-polige aansluitklem. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste beldrukknop, aansluitklem 2 voor de de middelste beldrukknop en aansluitklem 3 voor de bovenste beldrukknop.

Aansluiten van een deuropener

De deuropener wordt door middel van een 2-aderige kabel met het buitenstation verbonden (afb. A 'Door opener'). Voor de bediening van de deuropener is geen extra spanningsvoorziening nodig. De deuropener moet geschikt zijn voor 12 volt gelijkspanning en mag niet meer dan 0,9 A stroom gebruiken. De twee aansluitklemmen zijn met ,lock +' en ,lock -' gekenmerkt voor het geval de deuropener conform de juiste polaiteit aangesloten moet worden.

NL

Opmerking: Om een deuropening door manipulatie van het buitenstation te voorkomen, adviseren wij de installatie van de apart verkrijgbare veiligheids-deuropener module SDO-10. De SDO-10 is ook geschikt voor motor sluitsystemen en biedt verschillende verstelbare deur openingstijden en een auto-deur-open functie.

Aansluiting voedingsspanning

De voedingsspanning kan naar keuze op het binnen- of buitenstation aangesloten worden. Hiertoe zijn separate schroefaansluitingen aanwezig.

Het is ook mogelijk de voedingsspanning direct op de signaalleiding aan te sluiten, bijv. wanneer alle signaalleidingen vanuit de zekeringkast naar de buiten- en binnenunits aangelegd zijn. De voedingsadapter moet dan op massa (GND) en +15V worden aangesloten.

Eén voedingsadapter kan maximaal 8 units van spanning voorzien.

Aansluiting van een etagedrukknop

Een eventueel aanwezige etagedrukknop (normaal open contact) wordt parallel op de klemmen, Audio' en, GND' aangesloten.

Bij de 2- en 3-gezinswoning-versies moet u erop letten dat de juiste audiokabel gebruikt wordt (Audio1 en GND voor wooneenheid 1, Audio2 en GND voor wooneenheid 2 en Audio3 en GND voor wooneenheid 3).

Opmerking: Als er een etagedrukknop aangesloten is, dan wordt een niet te veranderen beltoon weergegeven, wanneer er op deze knop gedrukt wordt. Deze beltoon is vast ingesteld en behoort voor een beter onderscheid niet tot de 'normale' belmelodieën.

Aansluiting van de draadloze uitbreidingsmodule VTX-BELL

Met de VTX-BELL kan het belsignaal draadloos aan ontvangers van de BELL-serie (momenteel BELL 200 RX, BELL 210 USB en BELL 220 RX) worden doorgegeven. De draadloze module wordt aangesloten op de 3-pins connector in het binnenstation (afb. C). Nadere informatie vindt u in de gebruiksaanwijzing van de VTX-BELL.

De steekverbinding voor de zender van de VTX-Bell bevindt zich aan de voorkant van het moederbord (PCB-front). Om de zender te installeren, moet de behuizing van het moederbord afgeschroefd worden. Verwijder hiervoor de acht schroeven die het moederbord aan de behuizing vastmaken (afb. C nr. 1).

Verwijder vervolgens het moederbord en draai het om. Bovenaan het moederbord bevindt zich de 3-polige steekverbinding. Deze is gemarkeerd met signaal, GND en VCC. Steek de aansluitingskabel van de zender op de steekverbinding zodat geel op signaal, zwart op GND en rood op VCC steekt. Draai het moederbord vervolgens opnieuw om en leid de kabel zoals weergegeven in afb. 2 B naar de achterkant van het moederbord. Let hierbij op dat de kabel nergens gekneld raakt. Schroef het moederbord opnieuw vast met de acht schroeven.

Verbind de zender nu met de kabel en hang hem vast met een stukje tape.

Daarnaast kan de VTX-Bell ook rechtstreeks op de steekverbinding worden ingestoken, maar dan is de knop voor het selecteren van de beltaon op de VTX-Bell niet zomaar toegankelijk.

INSTELMOGELIJKHEDEN BUITENSTATION

Het buitenstation heeft de volgende mogelijkheden om het systeem aan te passen aan uw persoonlijke situatie:

Volume van het buitenstation

Met de potentiometer (afb. A ,Volume / Lautstärke') wordt het gespreksvolume van het buitenstation ingesteld. Voor de volle geluidssteikte draait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag en dan een klein beetje terug. Door de potentiometer tegen de wijzers van de klok in te draaien wordt de geluidssteikte verminderd.

ID-code

Als er meerdere buitenstations parallel geschakeld worden (bijv. één aan de poort en één bij de ingang van het huis), dan kan de ID-code met de DIP-schakelaar (afb. A, 'ID-CODE') worden ingesteld.

ID-1 = schakelaar 1 ,on' en schakelaar 2 ,on'

ID-2 = schakelaar 1 ,on' en schakelaar 2 ,off'

ID-3 = schakelaar 1 ,off' en schakelaar 2 ,on'

Openingstijd van de deuropener

Met de DIP-schakelaar (afb. A, 'Door opener time') wordt ingesteld, hoelang de deuropener geactiveerd moet worden. De instelmogelijkheden zijn 1 seconde of 5 seconden. Af fabriek is 5 seconden ingesteld; deze instelling is geschikt voor de meest gangbare deuropeners.

Schakelaar ,off' geeft openingstijd van 1 seconde. Schakelaar ,on' geeft openingstijd van 5 seconden.

INSTELMOGELIJKHEDEN BINNENSTATION

Het binnenstation heeft de volgende mogelijkheden om het systeem aan te passen aan uw persoonlijke situatie:

Belvolume

Het belvolume van het binnenstation wordt met een potentiometer (afb. C, Bell Volume') ingesteld. Voor de volle geluidssterkte draat u de potentiometer voorzichtig tegen de wijzers van de klok mee tot de aanslag. Door de potentiometer met de wijzers van de klok in te draaien wordt de geluidssterkte verminderd.

Belmelodie deactiveren (bijv. tijdens de nacht)

De belmelodie kan uitgeschokeld worden, om bijvoorbeeld ,s nachts niet gestoord te worden. Druk daartoe eenmaal kort op de niet-storen-toets van de binnenunit. De LED onder de niet-storen-toets licht rood op om u eraan te herinneren dat de melodie gedeactiveerd is. Om de melodie weer te activeren drukt u nogmaals kort op de niet-storen-toets; de LED dooft en de melodie is weer geactiveerd. Het optische signaal (lichtkaders van de spreek- en deuropenertoets) blijft altijd geactiveerd (ook bij een uitgeschakelde belmelodie); zodia er gebeld wordt gaan de lichtkaders knipperen. Bovendien knippert de rode LED wanneer er in de niet-storen-modus aan de deur gebeld is.

OPMERKING: Als de VTX-BELL-module gebruikt wordt, dan wordt deze in de niet-storen-modus ook gedeactiveerd, d.w.z. de aangesloten ontvangers geven eveneens geen signaal af.

BELANGRIJK: Bij de volgende instelmogelijkheden moet de binnenstation geactiveerd zijn (bijv. door op de spreektoets te drukken). Anders kunnen het gespreksvolume en melodie niet ingesteld worden.

Gespreksvolume

Met de twee toetsen (B. 12 en 13) aan de zijkant van het apparaat kan het gespreksvolume in meerdere stappen ingesteld worden. Met toets 12 wordt het volume verhoogd, met toets 13 verlaagd.

Belmelodie kiezen

ledere keer wanneer u op de toets ♪(B. 11) drukt wordt de volgende melodie weergegeven. De als laatste weergegeven melodie wordt automatisch opgeslagen.

BEDIENING (als deurintercom)

1. Druk op de beldrukknop.

2. Op het/de desbetreffende binnenstation/s klinkt de ingestelde beltoon

3. Neem het gesprek aan op de binnenunit door kort op de spreektoets (→e drukken.

4. Als er een deuropener aangesloten is, kunt u door kort op de deuropener-toets (79e drukken de deuropener activeren. Ter bevestiging lichten de beldrukknoppen groen op gedurende de tijd dat de deuropener geactiveerd wordt.

5. Door kort op de spreektoets ( ) te drukken wordt de installatie weer in de stand-by modus geschakeld.

Opmerking: Als er een etagedrukknop aangesloten is, dan wordt een niet te veranderen beltoon weergegeven, wanneer er op deze knop gedrukt wordt. Deze beltoon is vast ingesteld en behoort voor een beter onderscheid niet tot de „normale” belmelodieën.

BEDIENING (als interne huisintercom)

Alle binnenunits die zijn aangesloten op dezelfde beldrukknop kunnen ook worden gebruikt als een interne intercom.

1. Druk op het binnenstation, van waaruit u een ander binnenstation wilt bereiken, op de interntoets (8. 7). Op alle aangesloten binnenstations is nu een oproepsignaal te horen, er wordt geen beeld weergegeven.
2. Om het gesprek op een van de andere aangesloten binnenstations aan te nemen, moet op dat station kort op de spreektoets (B. 6) worden gedrukt.
3. Om het gesprek te beëindigen, moet op een van de twee binnenstations kort op de spreektoets gedrukt worden.

NL

Opmerking: Het is niet mogelijk om verschillende beltonen voor de interne of externe oproepen in te stellen.

Voedingsspanning: 15V DC

Stroomverbruik stand-by: <0,5 W

Aansluiting voor deuropener: \~12V DC, max. 0,9 A

Belknopverlichting: automatisch (sensorgestuurd)

Binnenstation (3,5")

Voedingsspanning: 15V DC

Stroomverbruik stand-by: <0,5 W

AANWIJZING

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed.

Reiniging en verzorging

Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigpijp niet rechtstreeks tegen het toestel houden.

VEILIGHEIDSRICHTLIJNEN

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie, dient het toestel onmiddellijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK - LEVENSGEVAAR. (Stroomstekker uit het stopcontact trekken!) Schade onmiddellijk door een vakman laten herstellen!

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

U mag zelf niet trachten de reparatie uit te voeren!

Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos

(230V\~/50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig. Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

De binnenunit is alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gevaar op een levensgevaarlijke elektrische schok! Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

2 JAAR BEPERKTE GARANTIE

Voor de duur van twee jaar na de datum van aankoop wordt gegarandeerd, dat de bedwelmend-gas-melder vij is van defecten in materiaal en ontwerp. Dit is slechts van toepassing, wanneer het apparaat normaal gebruikt wordt en regelmatig onderhouden wordt. De verplichtingen die onder deze garantie vallen, zijn beperkt tot de reparatie of het vervangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen anbevoegde wijzigingen of reparatiepogingen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!

Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervolt elke aanspraak op garantie!

Aansprakelijkheidsbeperking: De fabrikant kan niet aansprakelijk worden gesteld voor verlies of beschadiging van een of andere aard, inclusief de bijkomende schade of gevolgschade, die direct of indirect het gevolg is van een storing van dit product in geval van een alarm.

NL

Deze gebruiksaanwijzing is een publicatie van

m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

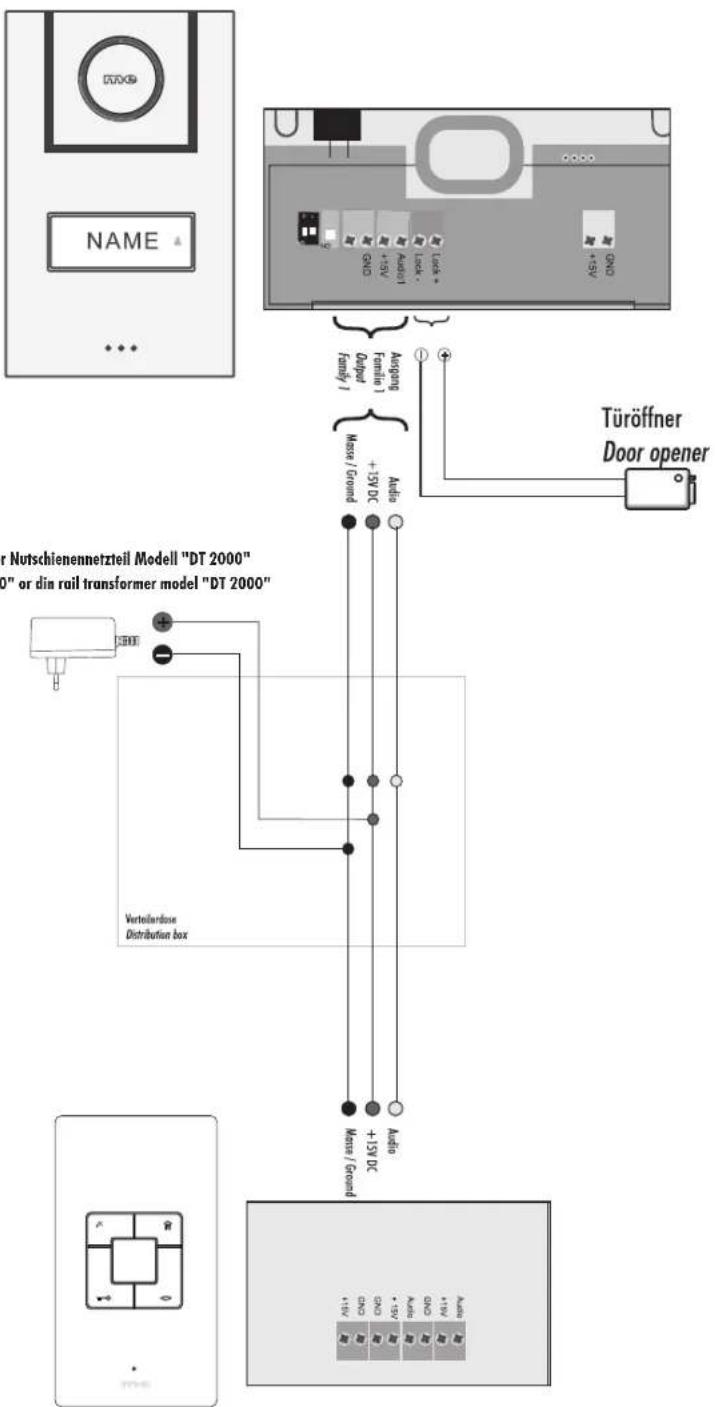

1-family house

NUTSCHIENENNETZTEIL MODEL "DT 2000" "D" or din rail transformer model "DT 2000" Verteilardose Distribution box Ausging Output Familie +15V DC Audio Türoffner Door opener Mass / Ground +15V DC Audio A##

VISTUS AD

VISTUS

2-family house

XXX NAME 2 NAME 1

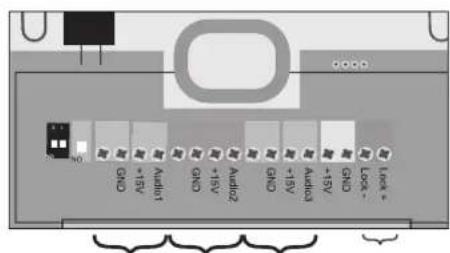

LED GND Audio1 +15V GND Audio2 +15V GND Audio3 +15V GND Lack + GND Look -
