GEBRUIKSAANWIJZING Air Fresh 6 Sonnenkönig

Luchtververser Gebruikershandleiding

1 Veiligheidsinstructies.... 36
2 Technische eigenschappen 37
3 Onderdelen en montage.... 38
4 Bedrijf 40
5 Reiniging en opslag....41
6 Onderhoud 42
7 Garantie / verwijdering / technische wijzigingen 43

1 Veiligheidsinstructies

NL

Lees de gebruiksaanwijzing voor het eerste gebruik zorgvuldig door en volg de veiligheidsinstructies op om schade door verkeerd of ondeskundig gebruik en ongeschikte omgevingsomstandigheden te voorkomen. Bewaar deze gebruiksaanwijzing, zodat u deze later nogmaals kunt raadplegen.

Controleer het apparaat nadat u het uit de verpakking hebt gehaald op beschadigingen. Gebruik het apparaat niet als u vermoedt dat het is beschadigd. Raadpleeg in zo'n geval een deskundige. Het recyclebare verpakkingsmateriaal moet op de juiste manier worden weggegooid of op zo'n manier worden opgeborgen dat kleine kinderen er niet bij kunnen.

Dit apparaat mag uitsluitend worden gebruikt waarvoor het uitdrukkelijk is ontwikkeld. Elk ander gebruik dient als onjuist en dus als gevaarlijk te worden beschouwd. De leverancier is niet aansprakelijk voor eventueel letsel van personen dat of eventuele materiële schade die op ondeskundig of verkeerd gebruik kan worden teruggevoerd.

Dit apparaat mag worden gebruikt door kinderen die acht jaar of ouder zijn en door personen met verminderde lichamelijke, sensorische of psychische capaciteiten, of met onvoldoende ervaring en kennis, wanneer dit gebeurt onder toezicht of instructie over het veilig gebruik van het apparaat en mits deze personen de aan het gebruik verbonden risico's begrijpen. Laat kinderen niet met het apparaat spelen. Kinderen mogen zonder toezicht de handelingen van de reiniging en het onderhoud niet uitvoeren. Zet het apparaat op een geschikte ondergrond, zodat gelekte vloeistoffen geen schade kunnen veroorzaken.

Reparaties aan elektrische apparaten dienen uitsluitend door deskundigen te worden uitgevoerd. Ondeskundig uitgevoerde reparaties en veranderingen aan het apparaat kunnen gevaarlijke gevolgen hebben voor de gebruiker. Als dit soort reparaties en veranderingen worden uitgevoerd, komt het recht op garantie te vervallen.

• Bij het gebruik van elektrische apparatuur moeten altijd fundamentele veiligheidsvoorschriften worden nageleefd om het risico op brand, een stroomstoot of letsel te reduceren. Gebruik deze ventilator uitsluitend als beschreven in dit handboek. Een andere toepassing wordt afgeraden en kan leiden tot brand, een stroomstoot of persoonlijk letsel. Dit product is bestemd voor huishoudelijk gebruik en niet voor de handel, het bedrijfsleven of toepassing in de open lucht.
• Als bescherming tegen een elektrische schok deze ventilator niet op de vensterbank plaatsen en de componenten, de stekker of het snoer niet in water of een andere vloeistof onderdompelen.
• Om het risico van een stroomstoot te verkleinen, moet de stekker goed in het stopcontact passen. Wanneer de stekker niet helemaal in het stopcontact past, draait u hem het best om en probeert u het nog eens. Wanneer de stekker dan nog steeds niet

goed past, dient u een gekwalificeerde elektricien te raadplegen. Probeer niet om deze beveiliging te omgaan.

• Om het risico op brand of een elektrische schok te beperken, mag deze ventilator niet worden gebruikt met een vaste regelaar van het toerental.
• Op kinderen dient toezicht te worden gehouden om te controleren dat ze niet met het apparaat spelen.
• Schakel de ventilator uit en trek de stekker uit het stopcontact wanneer het apparaat niet in bedrijf is of wanneer u het wilt verplaatsen of reinigen.
• Als u de ventilator van het stroomnet wilt nemen, moet u hem eerst uitschakelen en pas daarna de stekker uit het stopcontact trekken. Trek de stekker niet aan het snoer uit het stopcontact.
• Gebruik de ventilator niet als er explosieve en/of ontvlambare dampen in de ruimte aanwezig zijn.
• Plaats de ventilator of onderdelen van het apparaat niet in de buurt van open vuur, een fornuis of andere warmtebronnen.
• Gebruik de ventilator niet als het snoer of de stekker beschadigd is of wanneer het product niet correct functioneert, op de grond is gevallen of op een bepaalde manier beschadigd is geraakt.
• Raak de roterende onderdelen van de ventilator nooit aan.
• Het gebruik van toebehoren dat niet is aanbevolen door de producent kan gevaarlijk zijn.
• Plaats het apparaat op een droge, gelijkmatige ondergrond.
• Hang of monteer de ventilator niet aan de muur of het plafond.
• Gebruik de ventilator niet wanneer de behuizing is beschadigd.
• Een losse verbinding tussen het stopcontact en de stekker kan leiden tot oververhitting en vervorming van de stekker. Neem contact op met een gekwalificeerd elektricien om een los of versleten stopcontact te vervangen.
• Gebruik alleen de netspanning die op het typeplaatje van het apparaat is vermeld.
• Wanneer het stroomsnoer is beschadigd, moet het door de producent, diens klantendienst of een specialist met een vergelijkbare kwalificatie worden vervangen om gevaar te vermijden.

2 Technische eigenschappen

Uitvoering: Air Fresh 6

Spanning: 220 V – 240 V

Frequentie: 50 Hz

Invoer: 100 Watt

Maximaal verdampingsvermogen: 200 ml/uur

Afm. lamellen: 400 mm

Capaciteit waterreservoir: 1200 ml

3 Onderdelen en montage

NL

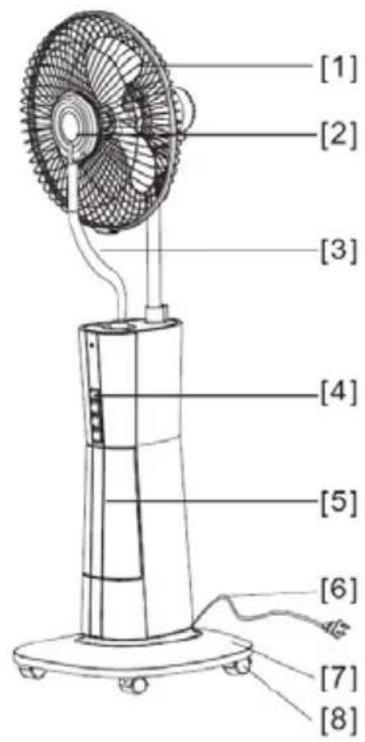

Benaming van de onderdelen

1. Ventilatierooster
2. Opvangbak voor stoom
3. Wasembuis
4. Bedieningspaneel
5. Waterreservoir
6. Stroomsnoer
7. Basis
8. Wielen

[1] [2] [3] [4] [5] [6] [7] [8]

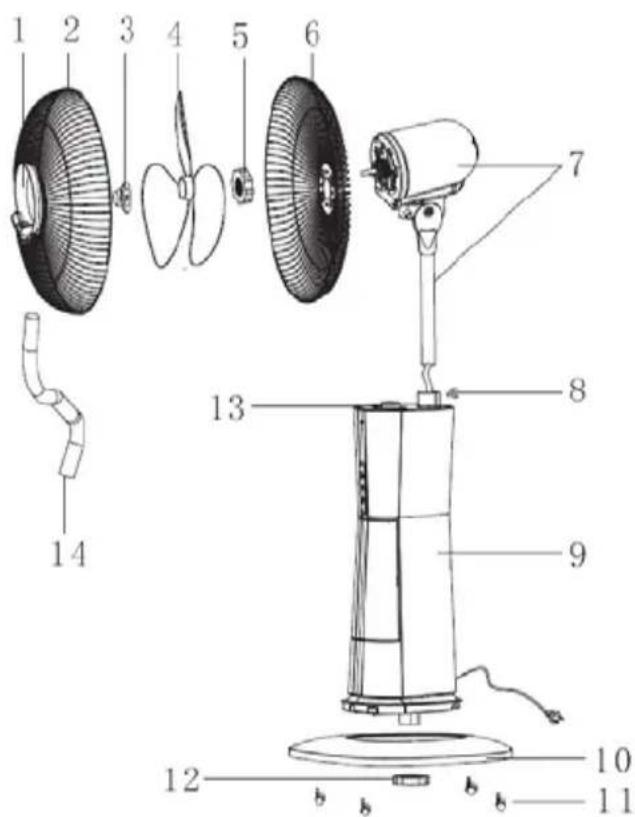

Onderdelen van de ventilator

1. Opvangbak voor stoom
2. Voorste ventilatierooster
3. Veiligheidskap ventilatorbladen
4. Ventilatorbladen
5. Bevestigingsmoer voor rooster
6. Achterste ventilatierooster
7. Motorconstructie
8. Bevestigingsschroef
9. Basiselement van de ventilator
10. Basis
11. Wielen
12. Basisring
13. Fixatieklem wasembuis
14. Wasembuis

1. Bevestig de vier wielen (11) aan de basis (10).
2. Installeer het basiselement van de ventilator (9) op de basis (10) en draai de basisring (12) vast.

3. Maak de motorconstructie (7) vast met de bevestigingsschroef (8).

4. Plaats het achterste ventilatierooster op de motorconstructie (7) en maak hem vast met de bevestigingsmoer (5).

5. Breng de ventilatorbladen (4) aan op de motoras en bevestig vervolgens de veiligheidskap (3) met een twist linksom draaiend.

6. Maak de schroef op de achterzijde gemonteerde ventilatierooster. Bevestig nu de voorste ventilatierooster en vastschroeven.

7. Sluit de ventilatiebuis (14) om het uitwerpen van de voorste ventilatierooster (2).

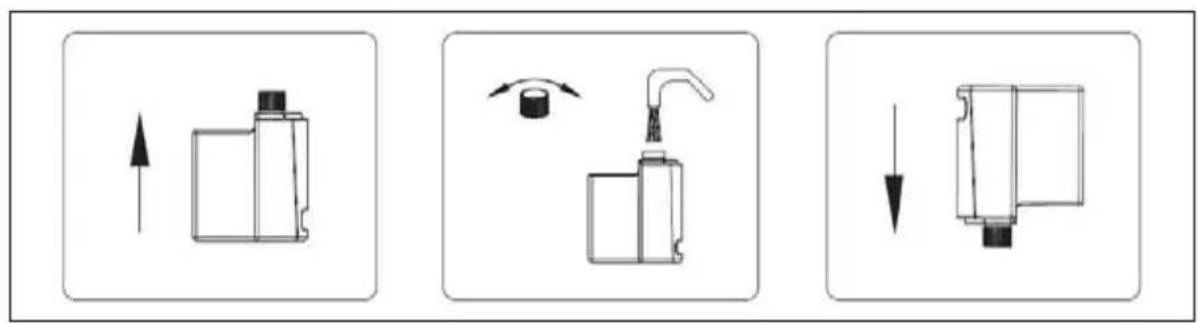

Samenstelling van het waterreservoir

1. Maak de deksel van het waterreservoir open.
2. Til het waterreservoir er gelijkmatig uit.
3. Houd het waterreservoir rustig vast.

1. Laat het reservoir in de juiste stand staan.
2. Open het deksel van het reservoir en vul de tank met water.
3. Doe de deksel dicht en zet het waterreservoir in de ventilator.

4 Bedrijf

NL

Controleer eerst dat het apparaat is uitgeschakeld voordat u de stekker in het stopcontact doet (OFF).

• Plaats het apparaat op een stevige, gelijkmatige ondergrond.
• Voorkom overbelasting van het stroomcircuit door meerdere apparaten met een hoog wattage op hetzelfde stopcontact aan te sluiten.

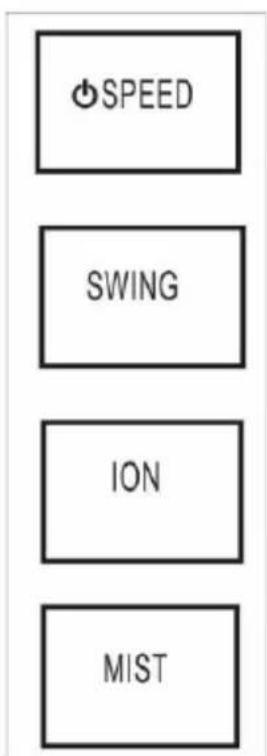

Display en bedieningspaneel

2h 4h

OFF: Druk op deze toets om het apparaat uit te schakelen.

TIMER: Wanneer het apparaat in bedrijf is, kunt u de timer dusdanig instellen dat het apparaat na de ingestelde tijd wordt uitgeschakeld. Druk deze toets herhaaldelijk in om de instelling van de timer in stappen van 2 uur (tot maximaal 6 uur) te verhogen, zoals afgebeeld op de display. De timer start na 5 seconden. Zodra de timer is afgelopen, zal het apparaat zich uitschakelen.

ION: Druk op deze toets om de ionisator in of uit te schakelen. Wanneer de ionisator is ingeschakeld, wordt het reinigen van de lucht in de ruimte ondersteund.

MIST: Druk op deze toets om de ultrasone luchtbevochtiger in of uit te schakelen.

SWING: Druk op deze toets om de oscillatie (heen-en-weer gaan) in of uit te schakelen.

ON/SPEED: druk op deze toets om de ventilator op de 1e snelheid (normale stand) te starten. Wanneer u de toets opnieuw indrukt, kunt u de ventilatiestanden 1-2-3 kiezen.

NL

5 Reiniging en opslag

• Schakel het apparaat voorafgaand aan het reinigen uit en trek de stekker uit het stopcontact. Wacht tot het apparaat is afgekoeld.
• Wis stof met een zachte doek van het apparaat.
• Maak het waterreservoir om de twee of drie weken schoon en de waterslang wekelijks.
• Trek voorafgaand aan het reinigen van het waterreservoir de kunststof slang voor de damp behoedzaam uit het apparaat.
• Gebruik een droge doek en een fijnwasmiddel om het apparaat te reinigen.
• Bewaar het apparaat op een koele en droge plaats wanneer u het gedurende langere tijd niet gebruikt.

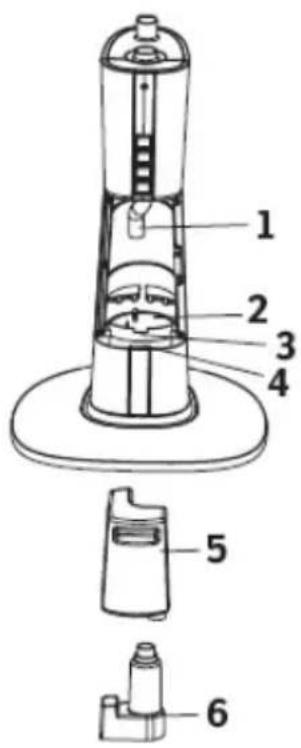

1. Kunststof buis
2. Waterafvoer
3. Wasemplaat
4. Opening voor overtollig water
5. Waterreservoir
6. Stoomcapsule
7. Schoonmaakmiddel
8. Borstel
9. Wasemplaat
10. Klep
11. Opening voor overtollig water

Speciale reiniger voor de luchtbevochtiger met ultrageluid (Zitronensäure)

Functie: Deze speciale reiniger wordt gebruikt om de ultrasone omvormer in de afvoer te reinigen. Hij verwijdert residu, zodat de luchtbevochtiger een betere prestatie lever t en een langere levensduur heeft.

NL

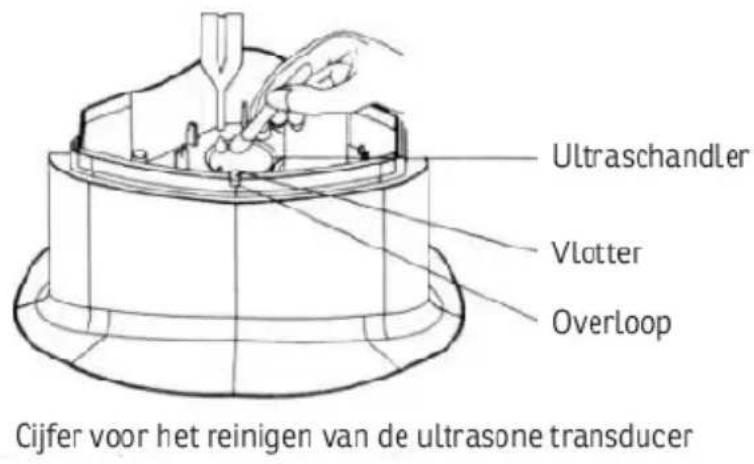

Ultraschandler Vlotter Overloop Cijfer voor het reinigen van de ultrasone transducer

Gebruik: 2-3 druppels op de ultrasone omvormer leggen, 1 minuut wachten, met de borstel wegborstelen, voorzichtig met schoon water afspoelen en afdrogen met een schone, zachte doek.

Pas op: Het reinigingsmiddel mag niet op de huid en kleding, of in de mond of ogen komen. Mocht dit toch gebeuren, spoel dan meteen met schoon water. Houd het reinigingsmiddel uit direct zonlicht en uit de buurt van warmtebronnen en kinderen.

6 Onderhoud

Laat dit product repareren door een expert.

Dit apparaat is vervaardigd overeenkomstig de geldende wettelijke veiligheidsvereisten. Reparaties mogen enkel worden verricht door gekwalificeerd personeel met gebruikmaking van originele onderdelen, anders kan een aanzienlijk gevaar voor de gebruiker ontstaan.

Neem hiertoe alstublieft contact op met de vakhandel waar u dit product hebt aangeschaft.

7 Garantie / verwijdering / technische wijzigingen

Garantie

De apparaten worden voordat ze worden geleverd uitgebreid gecontroleerd. Treedt er desondanks toch een defect aan uw apparaat op, neem dan contact op met de verkoper. Toon daarbij uw aankoopbewijs, omdat u dit nodig hebt om van de garantie gebruik te kunnen maken.

NL

Verwijdering

De verwarming moet op de juiste manier worden weggegooid.

Technische wijzigingen

Wijzigingen aan de techniek en het ontwerp voorbehouden.

Bewaar de verpakking van het apparaat goed.

CE marketing

Het apparaat voldoet aan de volgende normen:

EN 55011:2009+A1:2010

EN 55014-1-2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013
