BEDIENUNGSANLEITUNG Air Fresh 6 Sonnenkönig

Lufterfrischer Bedienungsanleitung

1 Sicherheitshinweise....3
2 Technische Eigenschaften.... 4
3 Teile und Montage .... 5
4 Betrieb 7
5 Reinigung und Lagerung 8
6 Instandhaltung....9
7 Garantie / Entsorgung / Technische Änderungen ....10

1 Sicherheitshinweise

DE

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemässe Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Gerät auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen können.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehntwerden.

WARNUNG: Um die Gefahr von Feuer, Stromschlägen oder Verletzungen an Personen zu vermeiden:

• Bei der Verwendung von elektrischen Geräten sollten immer grundlegende Sicherheitsregeln befolgt werden, um die Gefahr von Bränden, elektrischen Schlägen und Verletzungen zu reduzieren. Verwenden Sie diesen Lüfter nur wie in diesem Handbuch beschrieben. Andere Anwendungen werden nicht empfohlen und können einen Brand, Stromschlag oder Personenschaden verursachen. Dieses Produkt ist für den Hausgebrauch und nicht für den Handel, Gewerbe oder den Gebrauch im Freien.
• Zum Schutz gegen elektrische Schläge: stellen Sie den Lüfter nicht auf eine Fensterbank und tauchen Sie keine Einheiten, Stecker oder das Kabel Wasser oder andere Flüssigkeiten.

DE

• Um die Gefahr eines Stromschlages zu verringern, muss dieser Stecker in die Steckdose passen. Wenn der Stecker nicht vollständig in die Steckdose passt, drehen Sie den Stecker und versuchen Sie es erneut. Wenn der Stecker immer noch nicht passt, wenden Sie sich an einen qualifizierten Elektriker. Versuchen Sie nicht, diese Sicherheitsvorkehrung zu umgehen.
• Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern darf dieser Lüfter nicht mit Festkörper-Drehzahlregelung verwendet werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Schalten Sie den Lüfter aus und ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht in Gebrauch ist oder wenn Sie das Gerät bewegen oder reinigen wollen.
• Um den Lüfter vom Strom zu trennen, immer zuerst ausschalten und erst dann den Stecker aus der Steckdose ziehen. Ziehen Sie den Stecker nicht am Kabel raus.
• Verwenden Sie den Lüfter nicht in der Gegenwart von explosiven und/oder brennbaren Dämpfen.
• Stellen Sie den Lüfter oder Teile nicht in die Nähe einer offenen Flamme, Kochherd oder anderen Wärmeerzeuger.
• Verwenden Sie den Lüfter nicht mit einem beschädigten Kabel oder Stecker oder wenn das Produkt nicht richtig funktioniert oder fallen gelassen und in irgendeiner Art und Weise beschädigt ist.
• Berühren Sie niemals die rotierenden Lüfterteile.
• Das Verwenden von Zubehören, die nicht vom Hersteller empfohlen werden, kann gefährlich sein.
• Stellen Sie das Gerät auf eine trockene, ebene Fläche.
• Hängen oder montieren Sie den Lüfter nicht an einer Wand oder der Decke.
• Verwenden Sie den Lüfter nicht, wenn das Gehäuse beschädigt ist.
• Eine lose Verbindung zwischen der Steckdose und dem Stecker kann zu einer Überhitzung und einer Verzerrung des Steckers führen. Kontaktieren Sie einen qualifizierten Elektriker, um lose oder verschlissene Steckdosen auszutauschen.
• Verwenden Sie nur die Netzspannung, die auf dem Typenschild des Gerätes angezeigt wird.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

2 Eigenschaften

Model: Air Fresh 6

Spannung: 220 V – 240 V

Frequenz: 50Hz

Leistungsaufnahme: 100 Watt

Maximale Dunst-Kapazität: 200 ml/Stunde

Klingengrösse: 400 mm

Wassertankkapazität: 1200 ml

3 Teile und Montage

DE

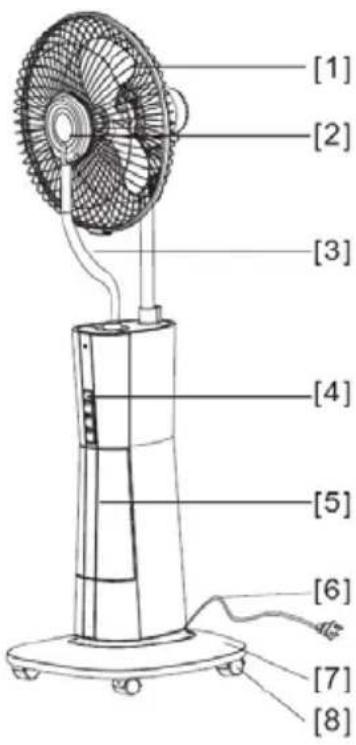

Bezeichnung der Teile

1. Lüftungsgitter
2. Auffangschale für Dampf
3. Dampfrohr
4. Bedienfeld
5. Wassertank
6. Netzkabel
7. Basis
8. Räder

[1] [2] [3] [4] [5] [6] [7] [8]

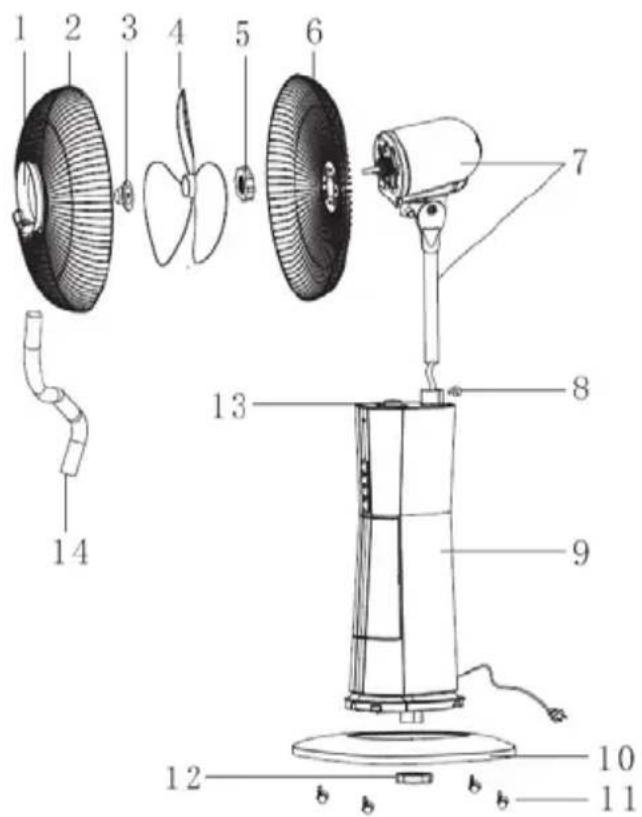

Teile des Lüfters

1. Auffangschalte für Dampf
2. Vorderes Lüftungsgitter
3. Klingenschutzkappe
4. Ventilationsklingen
5. Befestigungsmutter für Gitter
6. Hinteres Lüftungsgitter
7. Motorsatz
8. Befestigungsschraube
9. Körper des Ventilators
10. Basis
11. Räder
12. Basismutter
13. Dunst-Rohr-Fixierer
14. Dunst-Rohr

1. Befestigen Sie die vier Räder (11) an der Basis (10).
2. Installieren Sie den Körper des Ventilators (9) an der Basis (10) und befestigen Sie die Basismutter (12).
3. Befestigen Sie den Motorsatz (7) mit der Befestigungsschraube (8).
4. Setzen Sie das hintere Lüftungsgitter an den Motorsatz (7) und befestigen Sie es mit der Befestigungsmutter (5).
5. Setzen Sie die Ventilationsklingen (4) auf die Motorwelle und befestigen Sie dann die Klingenschutzkappe (3) mittels Drehung gegen den Uhrzeigersinn.
6. Lösen Sie die Schraube am montierten hinteren Lüftungsgitter. Befestigen Sie nun das vordere Lüftungsgitter und schrauben Sie es fest.
7. Schliessen Sie das Dunstrohr (14) mit dem Ausstoss an das vordere Lüftungsgitter (2).

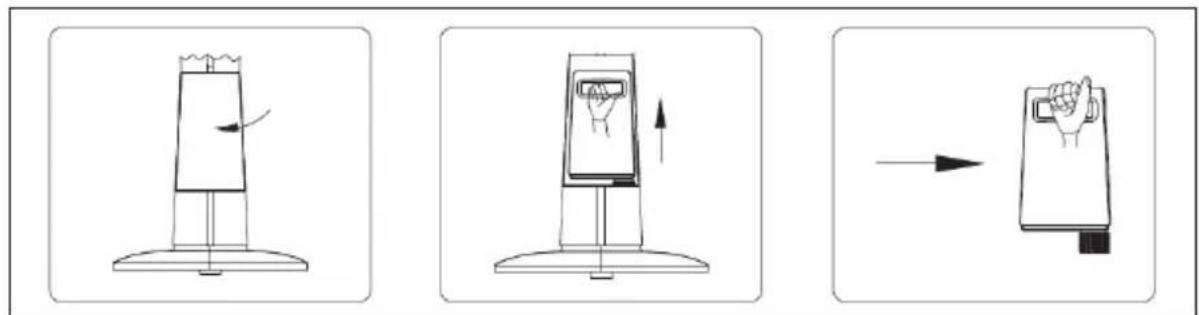

Zusammensetzung des Tanks

1. Öffnen Sie die Abdeckung des Wassertanks
2. Heben Sie den Wassertank gleichmäßig heraus
3. Halten Sie den Wassertank gleichmäßig.

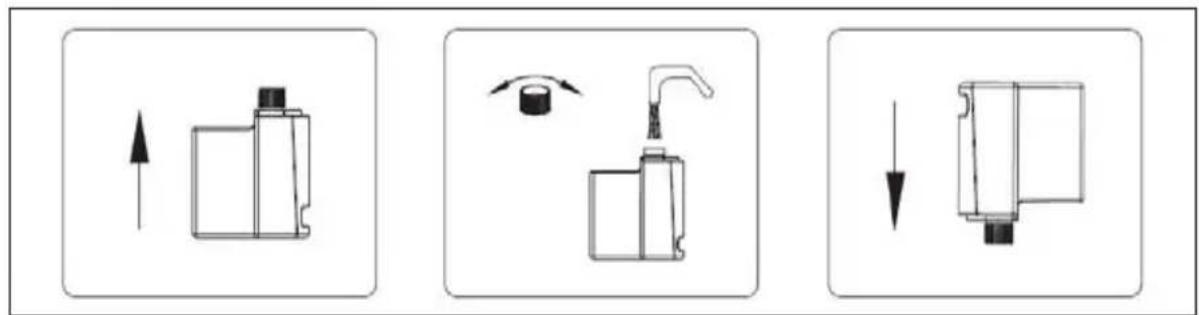

1. Lassen Sie den Tank in der richtigen Position stehen.
2. Öffnen Sie den Tankdeckel und füllen Sie den Tank mit Wasser auf
3. Verschliessen Sie den Deckel und platzieren Sie den Wassertank im Lüfter.

4 Betrieb

DE

Bitte stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es in die Steckdose stecken (OFF).

• Stellen Sie das Gerät auf eine feste, ebene Fläche.
• Vermeiden Sie eine Überlastung des Schaltkreises, in dem Sie mehrere Geräte mit hoher Watt-Zahl in die gleiche Steckdose stecken.

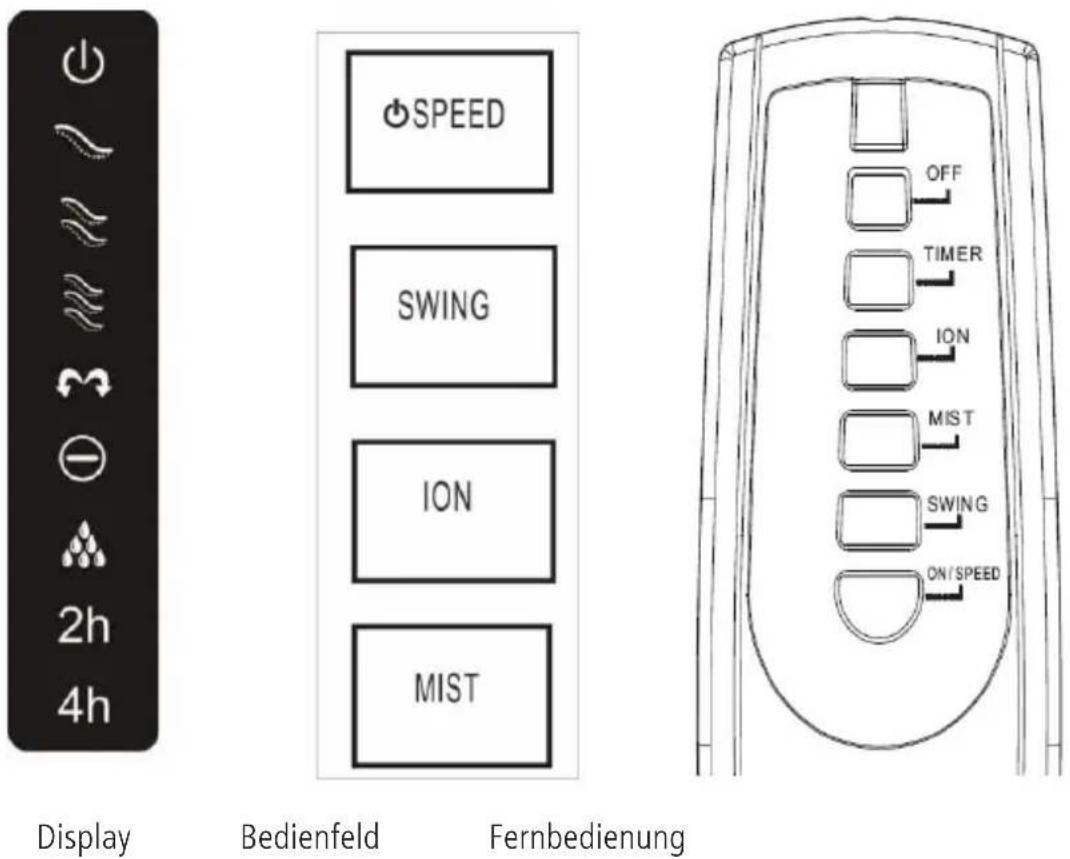

Display und Bedienfeld

OFF: Drücken Sie diese Taste, um das Gerät auszuschalten.

TIMER: Wenn das Gerät in Betrieb ist, können Sie den Timer so einstellen, dass er sich nach der angegebenen Zeit ausschaltet. Drücken Sie diese Taste wiederholt, um die Timer-Einstellung in 2 Stunden-Schritten (bis maximal 6 Stunden) zu erhöhen, wie auf dem Display angezeigt. Nach 5 Sekunden startet der Timer. Sobald der Timer abgelaufen ist, wird sich das Gerät auschalten.

ION: Drücken Sie diese Taste, um die Ionisator-Funktion ein- oder auszuschalten. Wenn der Ionisator eingeschaltet ist, wird die Reinigung der Raumluft unterstützt.

DE

MIST: Drücken Sie diese Taste zum Ein- oder Ausschalten des Ultraschall-Luftbefechters.

SWING: Drücken Sie diese Taste, um die Oszillation ein- oder auszuschalten.

ON/SPEED: Drücken Sie diese Taste, um den Ventilator in der 1. Geschwindigkeitsstufe (Normalmodus) zu starten. Drücken Sie die Taste erneut, um die Ventilation von 1-2-3 zu wechseln.

5 Reinigung und Lagerung

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie das Kabel aus der Steckdose. Warten Sie, bis das Gerät abgekühlt ist.
• Wischen Sie den Staub mit einem weichen Tuch vom Gerät.
• Bitte reinigen Sie den Wassertank alle zwei oder drei Wochen und reinigen Sie den Wasserschlauch jede Woche.
• Bitte ziehen Sie vor der Reinigung des Wassertanks den Kunststoffschlauch für den Dunst vorsichtig heraus.
• Verwenden Sie ein trockenes Tuch und Feinwaschmittel, um das Gerät zu reinigen.
• Verstauen Sie das Gerät an einem kühlen und trockenen Ort, wenn Sie es über längere Zeit nicht verwenden.

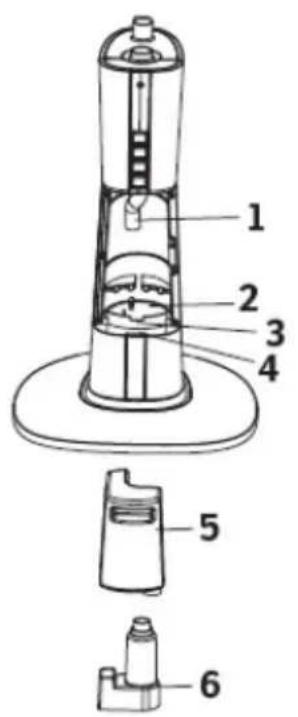

1. Kunststoffrohr
2. Wasserabfluss
3. Nebelplatte
4. Wasserüberlaufloch
5. Wassertank
6. Dunstbehälter
7. Reinigungsmittel
8. Bürste
9. Nebelplatte
10. Klappe
11. Wasserüberlaufloch

Spezialreiniger für den Ultraschall-Luftbefeuchter (Zitronensäure)

Funktion: Dieser Spezialreiniger wird verwendet, um den Ultraschallwandler im Ablaufkanal zu reinigen. Er entfernt Verkrustungen zur Sicherstellung einer besseren Leistung und einer längeren Lebensdauer des Luftbefechters.

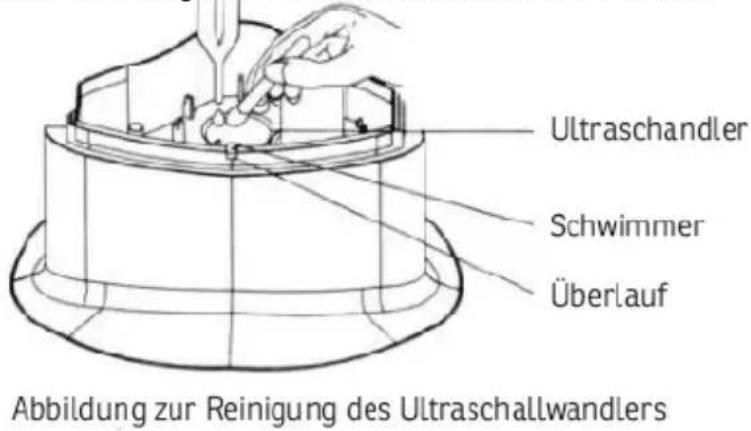

Ultraschandler Schwimmer Überlauf Abbildung zur Reinigung des Ultraschallwandlers

Anwendung: 2-3 Tropfen auf den Ultraschallwandler geben, 1 Minute warten, mit der Bürste abreiben, vorsichtig mit sauberem Wasser abspülen und dann mit einem sauberen, weichen Tuch abtrocknen.

Vorsicht: Das Reinigungsmittel darf nicht auf die Haut und Kleidung oder in Mund und Augen gelangen. Sollte dies geschehen, sofort mit sauberem Wasser ab- bzw. ausspülen. Das Reinigungsmittel vor direkter Sonneneinstrahlung und Wärmequellen geschützt und ausserhalb der Reichweite von Kindern aufbewahren.

6 Instandhaltung

Lassen Sie Ihr Produkt von einer Fachkraft reparieren.

Dieses elektrische Gerät wurde in Übereinstimmung mit den geltenden Sicherheitsanforderungen hergestellt. Reparaturen dürfen nur von qualifiziertem Personal unter Verwendung von Originalersatzteilen durchgeführt werden, sonst kann es zu erheblichen Gefahren für den Benutzer führen.

Bitte kontaktieren Sie das Geschäft, in dem Sie das Produkt gekauft haben.

7 Garantie / Entsorgung / Technische Änderung

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Die Garantie beträgt 24 Monaten ab dem Kaufdatum.

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Technische Änderungen in Technik und Design vorbehalten.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards EN 55011:2009+A1:2010 EN 55014-1-2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013
