Producttype	Infraroodverwarming
Merk	Dimplex
Model	BY 802 S
Nominale spanning	230 - 240 V~, 1/N/PE
Beschermingsgraad	IP24 (bescherming tegen spatwater)
Afmetingen (montage)	768 x 100 x 92 mm (B x H x D)
Gewicht	1,9 kg
Nominaal thermisch vermogen	0,6 kW (600 W)
Minimaal thermisch vermogen	0,3 kW (300 W)
Maximaal continu thermisch vermogen	0,6 kW (600 W)
Hulpstroomverbruik (in standby)	0,0 W
Type besturing	Handmatig met twee standen (trekschakelaar)
Minimale montagehoogte	1,8 m
Minimale frontale afstand	65 cm
Veiligheidsafstand voor kinderen	100 cm
Kanteling mogelijk	Tot 40° naar beneden (bij koud apparaat)
Reiniging	Vochtige doek, stofborstel; geen schurende middelen
Kinderveiligheid	Laat kinderen jonger dan 3 jaar niet zonder toezicht; houd kinderen jonger dan 8 jaar uit de buurt, tenzij onder toezicht
Vervanging verwarmingselement	Alleen door een specialist
Garantie	2 jaar
Afvoer	Niet bij het huisvuil gooien; inleveren bij een milieustraat

Veelgestelde vragen - BY 802 S DIMPLEX

Hoe installeer ik de Dimplex BY 802 S verwarming?

Installeer het apparaat horizontaal op een verticale muur, op een minimale hoogte van 1,8 m. Boor de bevestigingsgaten op 1,9 m hoogte. Houd een frontale afstand van minimaal 65 cm tot objecten aan. Monteer het apparaat niet onder een stopcontact.

Hoe stel ik het verwarmingsvermogen in?

Gebruik de trekschakelaar. Stand 0: uit, stand 1: 300 W, stand 2: 600 W. De display toont het gekozen niveau.

Kan ik de verwarming kantelen?

Ja, u kunt het apparaat naar beneden kantelen tot een hoek van 40°. Voer deze aanpassing alleen uit wanneer het apparaat koud is om brandwonden te voorkomen.

Hoe maak ik de BY 802 S verwarming schoon?

Schakel het apparaat uit en laat het afkoelen. Reinig de buitenoppervlakken met een vochtige doek en droog ze grondig. Gebruik een zachte borstel voor stof. Gebruik geen schurende of polijstmiddelen.

Wat zijn de veiligheidsmaatregelen voor kinderen?

Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden of onder voortdurend toezicht staan. Kinderen van 3 tot 8 jaar mogen het apparaat alleen onder toezicht aan- en uitzetten. Laat kinderen niet met het apparaat spelen. Houd een minimale afstand van 100 cm tussen het kind en het apparaat.

Wat moet ik doen als het apparaat niet verwarmt?

Controleer of de schakelaar niet op stand 0 staat. Controleer de stroomonderbreker in de meterkast. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien of de klantenservice van Glen Dimplex op [phone].

Hoe vervang ik het verwarmingselement?

De vervanging moet worden uitgevoerd door een specialist. Koppel het apparaat los en laat het afkoelen. Verwijder het frontrooster, de platte connectoren en de bevestigingspennen. Monteer het nieuwe element in omgekeerde volgorde.

Waar vind ik reserveonderdelen voor de BY 802 S?

Reserveonderdelen kunnen online worden besteld via de website van Glen Dimplex. Gebruik het model en de fabricagedatum (FD) op het typeplaatje.

Hoe voer ik de verwarming aan het einde van de levensduur af?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een lokaal inzamelpunt of milieustraat voor correcte recycling.

Welke vermogensniveaus zijn beschikbaar?

Het apparaat biedt twee vermogensniveaus: 300 W (stand 1) en 600 W (stand 2). Het maximale continue vermogen is 600 W.

GEBRUIKSAANWIJZING BY 802 S DIMPLEX

NL - Dit product is uitsluitend geschikt voor goed geïsoleerde plaatsen of voor incidenteel gebruik.

Infrarot-Strahler

Infrared heater

1. Vóór het gebruik in acht nemen

i VERWIJZING

Geachte klant, lees de onderstaande instructies vóór het gebruik a.u.b. nauwkeurig door.

OPGELET!

Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en ook door personen met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring en kennis, indien zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het toestel en zij de daaruit voortvloeiende gevaren begrijpen! Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd!

OPGELET!

Kinderen beneden de 3 jaar dienen uit de buurt te worden gehouden, tenzij ze voortdu-rend in de gaten worden gehouden! Kinderen tussen de 3 en 8 jaar mogen het toestel in- en uitschakelen, indien zij onder toezicht staan of werden geïnstrueerd over het veilige gebruik van het toestel en zij de daaruit voortvloei- ende gevaren hebben begrepen, op voorwaarde dat het toestel in zijn normale gebruik-spositie geplaatst of geïnstalleerd is!

OPGELET!

Kinderen tussen de 3 en 8 jaar mogen het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren!

OPGELET!

Apparaat niet in de buurt van gordijnen, gordijnen en ander brandbaar materiaal bevestigd!

OPGELET!

Dit apparaat is niet out-uitgerust met een apparaat om de kamertemperatuur te controle-ren. De verwarming mag niet worden gebruikt in kleine ruimten, bewoond door mensen die kunnen onafhankelijk van elkaar de kamer niet verlaten, tenzij wordt gezorgd voor een constante monitoring.

OPGELET!

Enkele delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Men moet heel voorzichtig zijn wanneer ki- deren of personen die bescherming nodig hebben, aanwezig zijn!

OPGELET!

Een plaats waar brandbare materialen worden gebruikt (bijvoorbeeld oplosmiddel), mag de verwarming niet worden bediend.

OPGELET!

Het toestel moet zodanig gebruikt worden dat de bedieningselementen niet door eenpersoon die zich in het bad of onder de douche bevindt, aangeraakt kunnen worden.

OPGELET!

Als het netsnoer beschadigd is, moet het door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevarenbronnen uit te sluiten.

i VERWIJZING

Het apparaat niet in de open lucht gebruiken.

2. Minimumafstanden, aanwijzingen voor de montage

OPGELET!

Het toestel mag niet onder een wandstopcontact worden geplaatst!

De minimale afstanden moeten in acht worden genomen. Bovendien dient ook aan de voorkant van het toestel een afstand van minimaal 1 m aangehouden te worden.

In de stralingszone van het verwarmingstoestel mogen zich geen licht ontvlambare voorwerpen bevinden.

Het verwarmingstoestel moet horizontaal tegen een verticale muur afgesteld (zoals op de afbeelding weergegeven wordt) en geïnstalleerd worden.

De minimale montagehoogte bedraagt 1,8 meter.

Het is niet toegestaan het toestel aan de zoldering of verticaal te bevestigen.

Bij de montage moeten de beschermingszones conform huidige installatie regelgeving strikt worden aangehouden.

Door de warmtestraling van het apparaat kan het oppervlak waarop het is gemonteerd na verloop van tijd donkerder worden.

i VERWIJZING

Montage aan houten wanden is toegestaan.

De transportbeveiliging verwijderen

• De schroeven (A) van het rooster aan de voorkant losdraaien en het rooster wegnemen.
• De transportbeveiliging (B) voor verwarmingselementen verwijderen.
• Het rooster aan de voorkant weer aanbrengen.

Voor de voorgeschreven minimale installatiehoogte van 1,8 meter moeten de bevestigingsgaten van de wandhouder op een hoogte van 1,9 meter worden geboord.

• De schroef voor de afdekking van de aansluitruimte losdraaien en de afdekking wegnemen.
• De straler naar voren klappen.
• Op een verticale bevestigingswand de boorgaten horizontaal aanstrepen, boren en pluggen aanbrengen.
• De afstandsstukken met schroeven in de openingen van de wandhouder plaatsen en het apparaat vastschroeven.

4. Elektrische aansluiting

De op het typeplaatje aangegeven spanning moet met de netspanning overeenstemmen.

De leiding mag niet binnen het stralingsbereik van het verwarmingsapparaat gelegd worden en niet tegen de behuizing aan liggen.

Stekker in stopcontact steken. Stekker moet voor noodgevallen altijd toegankelijk zijn.

5. Werking

Door één keer of herhaald aan de snoerschakelaar te trekken het gewenste verwarmingsniveau instellen.

Het ingestelde verwarmingsni-veau kan op het display worden afgelezen.

In positie 0 is het verwarmings- toestel uitgeschakeld

De straler verwarmt de be- straalde voorwerpen of personen zonder daarbij de lucht in de ruimte direct te verwarmen.

De straler kan max. 40° naar be- neden worden gebogen.

Deze instelling uitsluitend in afgekoelde staat wijzigen. Verbrandingsgevaar!

Vermogensafgifte bij schakelaarstand

Type	Weergave 0	Weergave 1	Weergave 1	Weergave 2
BY 802 S Uit 300 W 300 W 600 W

W = afgegeven vermogen in watt

OPGELET!

Maximale bestralingsduur 15 minuten.

OPGELET!

Direct visueel contact van het kleine kind met het infraroodverwarmingstoestel vermijden!

OPGELET!

Kleine kinderen met een verhoogde lichaamstemperatuur mogen niet worden bestraald!

OPGELET!

De afstand tussen kind en warmtestraler moet minimaal 100 cm bedragen!

6. Reiniging

Alvorens het toestel te reinigen, dient het uitgeschakeld en afgekoeld te zijn. Opgelet! De reflector en het verwarmingselement niet met blote handen aanraken.

De buitendelen van het apparaat kunnen met een vochtige doek gereinigd en vervolgens goed afgedroogd worden.

Geen schuur- en polijstmiddelen gebruiken.

Opeenhopingen van stof in het apparaat met een kwast met een zachte, lange borstel verwijderen. Indien het apparaat sterk vervuild is, laat het door een vakman reinigen.

7. Storingen

Controleer de volgende punten, wanneer het verwarmingstoestel geen warmte afgeeft:

Weergave is „0“?

De zekering in de zekeringkast is ingeschakeld?

Neem contact op met uw speciaalzaak voor elektrische artikelen, indien de storing niet verholpen kan worden. U kunt eventueel ook contact opnemen met de service-hotline van Glen Dimplex Deutschland GmbH.

Tel.: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Voor het verwerken van uw orders moet het type van toestel en FD-nummer (datum van fabricatie) van het toestel aangegeven worden. Deze gegevens vindt u op het typeplaatje.

i VERWIJZING

Reparaties en ingrepen in het toestel dienen alleen door een vakbekwame elektricien of de serviceafdeling uitgevoerd te worden.

8. Reserveonderdelen

Het bestellen van onderdelen bij Glen Dimplex Deutschland GmbH op het internet:

9. Het verwarmingselement vervangen

Het verwarmingselement mag uitsluitend door een vakman worden vervangen. Het verwarmingstoestel spanningsvrij maken en af laten koelen.

Het verwarmingselement en de reflector niet met blote handen aanraken. Ter bescherming van het oppervlak een doek gebruiken.

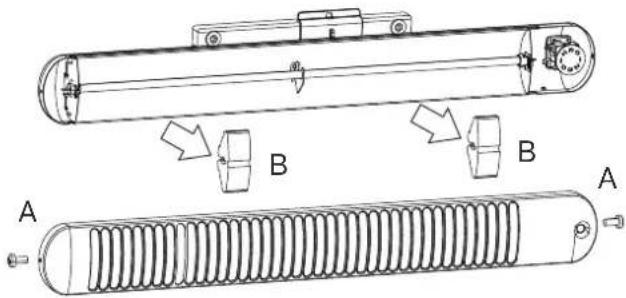

- De schroeven van het rooster aan de voorkant (A) losdraaien en het rooster wegnemen.

- De vlaksteekaansluitingen er met een geschikt werktuig aftrekken.

- De twee fixeerklemmen (B) eruit trekken

- Het verwarmingselement wegnemen.

- Het nieuwe verwarmingselement plaatsen.

• Montage in omgekeerde volgorde.

Wij geven voor dit product 2 jaar garantie volgens onze garantievoorwaarden.

11. Aanwijzing voor het verwijderen

Verwijder het toestel niet met het algemene huisvuil, maar breng het naar een lokaal opslagterrein voor afvalstoffen.
