Type product	Slimme radiatorklep (draadloze thermostaat)
Merk	Smartwares
Model	SHS-53002-EU
Voeding klep	2 AA-batterijen 1,5 V (niet inbegrepen)
Voeding afstandsbediening	1 A23-batterij 12 V (niet inbegrepen)
Werkspanning klep	3 V DC
Temperatuurmeetbereik	0 °C tot 29,5 °C
Temperatuurinstelbereik	5 °C tot 28 °C
Meetnauwkeurigheid	±0,5 °C
Instelstap	1 °C of 2 °C instelbaar
Meetcyclus	2 minuten
Omgevingstemperatuur werking	0 °C tot 35 °C
Relatieve luchtvochtigheid	5 % tot 90 %
Radiofrequentie	433,92 MHz
Maximaal radiobereik	30 m
Maximaal verbruik	100 mA
Standbyverbruik	500 µA max
Programmering	Wekelijks en vakantiemodus
Bedieningsmodi	Handmatig, afstandsbediening, HomeWizard-app
Veiligheidsfuncties	Kinderslot, open raam detectie, temperatuurcorrectie
Klepcompatibiliteit	Standaard en Danfoss (RA, RAV, RAVL)
Onderhoud	Reinigen met een droge doek, maandelijks de bevestigingsring controleren
Maximaal aantal gekoppelde apparaten	3
Garantie	2 jaar

Veelgestelde vragen - SHS-53002-EU SMARTWARES

Hoe stel ik de temperatuur handmatig in?

Draai aan de draaiknop tot de gewenste temperatuur, druk dan meerdere keren op de Menuknop totdat Manu wordt weergegeven. De temperatuur is nu handmatig ingesteld.

Hoe programmeer ik een wekelijkse verwarming?

Houd de Menuknop ingedrukt totdat Pro verschijnt, druk op OK, kies de dag en stel vervolgens maximaal drie tijdsblokken in met hun temperaturen. Om het programma te activeren, drukt u op Menu totdat AUTO wordt weergegeven.

Hoe activeer ik de vakantiemodus?

Vanaf het startscherm drukt u meerdere keren op Menu totdat het vakantiepictogram verschijnt, stel de tijd, einddatum en gewenste temperatuur in. Druk op OK om te bevestigen.

Wat te doen als het scherm een foutcode F1, F2 of F3 weergeeft?

F1: de klep reageert niet goed, installeer het product opnieuw. F2: de klep zit te ver van de radiator, draai de ring vaster. F3: de klep zit te dichtbij, draai de ring losser. Raadpleeg het hoofdstuk Storingen voor meer details.

Hoe koppel ik de afstandsbediening aan de klep?

Houd op de klep Menu ingedrukt tot Pro, kies rFS, druk op OK. Druk vervolgens op een AAN-knop van de afstandsbediening. Een pieptoon bevestigt de koppeling. De klep kan aan maximaal 3 apparaten worden gekoppeld.

Hoe reset ik naar fabrieksinstellingen?

Houd Menu ingedrukt tot Pro, kies rES, druk op OK en bevestig door nogmaals op OK te drukken. Let op: alle persoonlijke instellingen gaan verloren.

Hoe activeer ik het kinderslot?

Druk tegelijkertijd op de Menuknop en de (*)-knop. LOC verschijnt op het scherm. De toetsen zijn nu vergrendeld. Om te deactiveren, herhaalt u dezelfde handeling.

Hoe corrigeer ik de temperatuur als de wandthermostaat afwijkt?

Als de klep een andere temperatuur meet dan de wandthermostaat, houd dan Menu ingedrukt tot Pro, kies tOF, stel de offset in (bijv.: als de klep 24°C aangeeft en de thermostaat 22°C, stel dan -2°C in).

Is de klep compatibel met HomeWizard?

Ja, de Smartwares SHS-53002-EU klep is compatibel met de HomeWizard-app. U kunt deze via de app toevoegen volgens de procedure in de handleiding (paragraaf 7.3). Let op: de HomeWizard is niet inbegrepen.

Hoe vervang ik de batterijen van de klep?

Schuif het deksel van het batterijvak, verwijder de oude batterijen en plaats twee nieuwe AA-batterijen met de juiste polariteit. Sluit het deksel. Het geheugen blijft 1 minuut behouden tijdens het vervangen.

GEBRUIKSAANWIJZING SHS-53002-EU SMARTWARES

2.1 Beschrijving van het product 3
2.2 Omgevingsinvloeden 3
2.3 Gebruikte symbolen....3

3 Voorzorgsmaatregelen en veiligheidsinstructies.... 4

4 Samenstelling van het product 4

4.1 Belangrijkste onderdelen....5
4.2 Accessoires....6
4.3 Overzicht display 6

5 Het eerste gebruik 7

5.1 De batterijen plaatsen....7
5.2 De datum en tijd instellen 7

6 Montage en installatie 8

6.1 Voorbereiding voor montage 8
6.2 Montage op een standaard ventiel....8
6.3 Montage op een Danfoss ventiel 8
6.4 Herinstallatie van de slimme radiatorkraan....10

7 Bediening....10

7.1 Handmatige bediening van de heating control set....10

7.1.1 Handmatig de temperatuur instellen 10
7.1.2 De actuele temperatuur bekijken....10
7.1.3 Een hoge en lage temperatuur instellen 10
7.1.4 Programma's instellen....II
7.1.5 Kinderbeveiliging in- en uitschakelen 12
7.1.6 Temperatuurbeveiliging in geval van ventilatie instellen....12
7.1.7 De datum en tijd wijzigen....12
7.1.8 Een temperatuurcorrectie instellen....13
7.1.9 Een temperatuurcorrectie instellen 13

7.2 Bediening van de heating control set met afstandsbediening....13

7.2.1 Een hoge en lage temperatuur instellen 14
7.2.2 De slimme radiatorkraan bedienen met een afstandsbediening....14
7.2.3 Alle afstandsbedieningen ontkoppelen via de slimme radiatorkraan....14

7.3 Bediening van de heating control set met Homewizard....15

7.3.1 Hoe voeg ik de slimme radiatorkraan toe aan de Homewizard app? 15
7.3.2 Hoe stel ik de temperatuur in? 15
7.3.3 Hoe schakel ik de slimme radiatorkraan in- of uit? 16

8 Onderhoud....16

9 Storingen 16
10 Garantie....16

I Voorwoord

Bedankt voor de aanschaf van de wireless heating control set. Deze handleiding helpt u op weg met het installeren en bedienen van de wireless heating control set.

In deze handleiding wordt de bediening van de heating control set op drie manieren omschreven:

Paragraaf 7.1; Handmatige bediening van de heating control set.
Paragraaf 7.2; Bediening van de heating control set met de bijgeleverde afstandsbediening.
Paragraaf 7.3; Bediening van de heating control set met Homewizard.*

Wij adviseren u om de volgorde van installatie aan te houden zoals omschreven in deze handleiding.

2 Inleiding

2.1 Beschrijving van het product

De wireless heating controller (SHS-53000) is een slimme radiatorkraan en is bedoeld voor het aansturen van een enkele radiator. Elk ander gebruik dan het hierboven beschreven bedoeld gebruik wordt gezien als onbedoeld gebruik. Smartwares kan niet verantwoordelijk worden gesteld voor eventuele schade veroorzaakt door oneigenlijk, verkeerd of onverstandig gebruik.

2.2 Omgevingsinvloeden

Gebruik de slimme radiatorkraan alleen binnenshuis en hang deze niet in een magnetisch veld. Dit kan schade veroorzaken aan de interne componenten.

2.3 Gebruikte symbolen

! WAARSCHUWING

De gebruiker kan zichzelf (ernstig) verwonden of het product ernstig beschadigen. Een waarschuwing duidt op de kans op schade aan de gebruiker of aan het product, als de gebruiker de procedures niet zorgvuldig uitvoert.

* Het bedienen van de wireless heating control set met de HomeWizard is optioneel.

De HomeWizard is niet inbegrepen in de verpakking. Kijk voor meer informatie op: www.homewizard.nl in de gaten.

3 Voorzorgsmaatregelen en veiligheidsinstructies

WAARSCHUWING

• Monteer het product niet buiten, of op plaatsen waar het nat kan worden.
- Het is niet toegestaan om zelf het product open te (laten) maken of te (laten) repareren. In dat geval vervallen garanties.
- Gebruik alleen originele accessoires van de fabrikant.
• Houd het product buiten bereik van kinderen.
- Gebruik een droge schone doek om het product schoon te maken.
- Gebruik geen schurende middelen, bijtende schoonmaakmiddelen of middelen met bleek of oplosmiddelen om het product schoon te maken.

Let op!

• Monteer het product zoals aangegeven in deze handleiding. Raadpleeg bij twijfel een erkend monteur en neem altijd de lokale montagevoorschriften in acht.
• Bij het terugzetten naar fabrieksinstellingen worden alle instellingen vervangen. Dit betekent dat u uw handmatig ingestelde programma's en voorkeuzes kwijt bent. U kunt deze niet terughalen.
• De verpakkingsmaterialen mogen niet worden verwijderd als ongesorteerd stedelijk afval, maar moeten gescheiden worden ingezameld.

4 Samenstelling van het product

Wat vindt u in de doos van de wireless heating control set?

I Twee slimme radiatorkranen
2 Een afstandsbediening
3 Danfoss bevestigingsringen (2 x)

1 2 sartarbanes

3

smartbhum 1 2 3 4 5 6 7 8 9 10 11 12 13 14

2 X

Gebruikershandleiding – wireless climate control

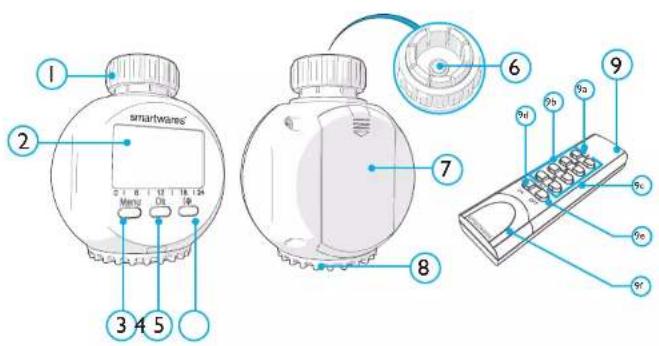

4.1 Belangrijkste onderdelen

smartwares 1 2 3 4 5 6 7 8 9 9a 9b 9c 9d 9e 9f

I Bevestigingsring
2 LCD display
3 Menu knop

Druk op deze knop om te schakelen tussen automatische instellingen (AUTO), handmatige instellingen (Manu) of de vakantiestand.

4 OK knop
5 (*knop.

Deze knop schakelt tussen de 2 instellingen, hoog (*) en laag (

6 Ventiel bediening
7 Batterijcompartiment
8 Draaiknop
9 Afstandsbediening

a LED
b. ON knoppen ( *)
c OFF knoppen ( )
d ALL ON knop
e. ALL OFF knop
f. Batterijcompartiment

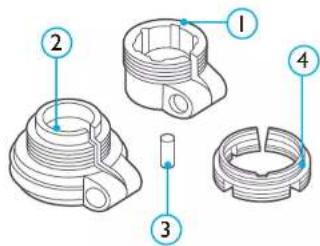

4.2 Accessoires

Deze accessoires zijn van toepassing voor het monteren op een Danfoss ventiel.

(Alle handelsmerken en geristreerde handelsmerken zijn het eigendom van hun respectieve eigenaars).

1 Danfoss RA ring
2 Danfoss RAV ring
3 Danfoss RAV dop
4 Danfoss RAVL ring (M30 schroefdraad)

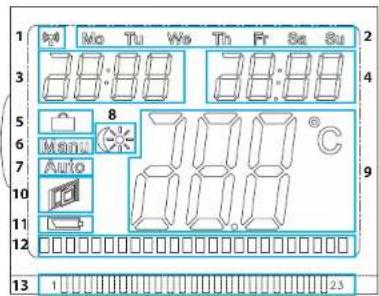

I RF indicator
2 Dag
3 Tijd
4 Datum
5 Vakantiestand
6 Handmatige instellingen
7 Automatische instellingen
8 Indicator lage ( ) en hoge (*) temperatuur
9 De ingestelde temperatuur
10 Raam open
11 Batterij leeg indicator
12 Programma indicator
13 Tijd indicator

1 2 3 4 5 6 7 8 9 10 11 12 13 Mo Tu We Th Fr Sa Su 8:88 28:88 8 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 1 23

5 Het eerste gebruik

5.1 De batterijen plaatsen

De slimme radiatorkraan

I Schuif het batterijdeksel van het product.
2 Plaats 2 AA batterijen (niet meegeleverd). Let op de + en - polariteit!
3 Schuif het batterijdeksel weer op het product.

De afstandsbediening

Activeer de batterij door het plastic lipje uit het batterijcompartiment te trekken. Dlt hoeft alleen bij het eerste gebruik.

5.2 De datum en tijd instellen

I Draai aan de draaiknop om het jaar in te stellen.
2 Druk op OK om te bevestigen. In het display knippert de maand.
3 Draai aan de draaiknop om de maand in te stellen.
4 Druk op OK om te bevestigen. In het display knippert de dag.
5 Draai aan de draaiknop om de dag in te stellen.
6 Druk op OK om te bevestigen. In het display knippert het uur
7 Draai aan de draaiknop om het uur in te stellen.
8 Druk op OK om te bevestigen. In het display knipperen de mir
9 Draai aan de draaiknop om de minuten in te stellen
10 Druk op OK om te bevestigen.
11 Het ventiel draait in het product en in het display verschijnt 'ins'. Het product is nu gereed om op de radiator bevestigd te worden.

Let op!

• Druk niet nogmaals op OK voordat het product gemonteerd is op een radiator.
- Indien u te lang wacht met het instellen van de datum of de tijd, gaat het product er vanuit dat dit goed is ingesteld. Het ventiel draait weer in het product.

6 Montage en installatie

Let op!

• Doorloop eerst de stappen van hoofdstuk 6 indien u dit nog niet gedaan heeft.
  • Druk niet op OK voordat het product gemonteerd is op een radiator.
• Het water uit het verwarmingssysteem hoeft niet afgetapt te worden wanneer u het product gaat monteren.

6.1 Voorbereiding voor montage

• Indien aanwezig, verwijder de oude kraan van de radiator. Raadpleeg de handleiding of website van de fabrikant voor een exacte omschrijving.
  Let op! Draai de kraan dicht voordat u deze verwijderd. Dit doet u door de kraan linksom te draaien.
• Montage op een standaard ventiel volg de stappen bij paragraaf 6.2, voor een Danfoss ventiel volg de stappen bij paragraaf 6.3.

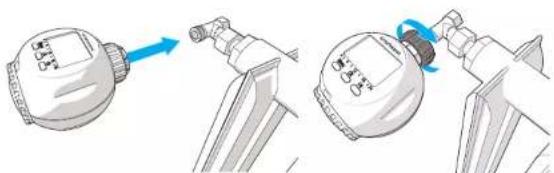

6.2 Montage op een standaard ventiel

I Trek de bevestigingsring uit tot een 'CLICK!' te horen is.
2 Duw het product op de radiator.
3 Draai de bevestigingsring vast door deze rechtsom te draaien.
1 Trek de bevestigingsring uit tot een 'CLICK!' te horen is. 2 Duw het product op de radiator. 3 Draai de bevestigingsring vast door deze rechtsom te draaien.

Het product is nu bevestigd op de radiator.
4 Druk op OK.
De ventielbediening draait uit het product. In het display verschijnt 'AdA'.

Bij een juiste montage verschijnt in het display het startscherm. Bij een onjuiste montage verschijnt een foutmelding code (F1, F2 of F3). Zie hoofdstuk 'Storingen' voor meer informatie.

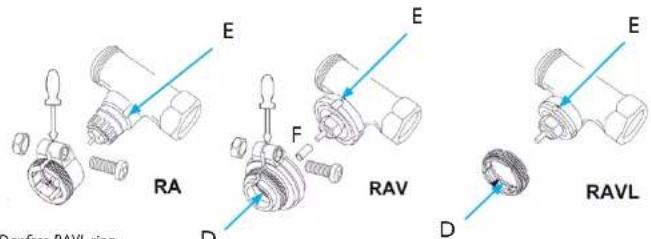

6.3 Montage op een Danfoss ventiel

Bepaal eerst welke van de drie Danfoss ringen (RA/RAV/RAVL) geplaatst moet worden op het ventiel van de radiator. Bevestig deze ring en plaats daarna de slimme radiatorkraan.

De radiator bevat uitsparingen, zorg ervoor dat de Danfoss ring hier goed in kan klemmen.

WAARSCHUWING

- Let tijdens installatie op dat uw vinger niet klem komt te zitten tussen de twee delen van een Danfoss ring.

Danfoss RA ring

I Plaats de RA ring om het ventiel van de radiator.

Let op! Plaats de Danfoss ring zodanig, dat deze goed klemt in de uitsparing (E) op de radiator.

2 Bevestig de RA ring met behulp van de bijgeleverde schroef en moer.

Danfoss RAV ring

I Plaats de RAV dop (F) op het ventiel van de radiator.

Let op! Plaats de Danfoss ring zodanig, dat deze goed klemt in de uitsparing (E) op de radiator.

2 Bevestig de RAV ring met behulp van de bijgeleverde schroef en moer.

I Plaats de RAVL ring om het ventiel van de radiator.
Deze hoeft niet te worden vastgeschroefd.
2 Trek de bevestigingsring uit tot een 'CLICK!' te horen is.
3 Duw het product op de radiator.
4 Draai de bevestigingsring vast door deze rechtsom te draaien. Het product is nu bevestigd op de radiator.
5 Druk op OK.
De ventielbediening draait uit het product. In het display verschijnt 'AdA'.

Bij een juiste montage verschijnt in het display het startscherm. Bij een onjuiste montage verschijnt een foutmelding code (F1, F2 of F3). Zie hoofdstuk 'Storingen' voor meer informatie.

6.4 Herinstallatie van de slimme radiatorkraan

Voer de volgende stappen uit om de slimme radiatorkraan te herinstalleren, zonder het geheugen te wissen:

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
2 Kies 'INS' door aan de draaiknop te draaien.
3 Druk op OK.
Het ventiel draait in en uit het product om dejuiste afstelling te vinden. In het display verschijnt 'AdA'.

7 Bediening

7.1 Handmatige bediening van de heating control set

7.1.1 Handmatig de temperatuur instellen

I Draai aan de draalknop tot de gewenste temperatuur wordt weergegeven in het display.
2 Druk in het startscherm herhaaldelijk op de Menuknop tot 'Manu' verschijnt. De handmatige temperatuurinstelling is nu van toepassing.

7.1.2 De actuele temperatuur bekijken

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.weergegeven in het display.
2 Kies 'tEP' door aan de draaiknop te draaien.
3 Druk op OK.
Gedurende 30 seconden bepaalt de slimme radiatorkraan de actuele temperatuur.

7.1.3 Een hoge en lage temperatuur instellen

Let op! De lage temperatuur dient lager te zijn dan de hoge temperatuur. Anders werkt de instelling niet.

I Houd de (*knop ingedrukt tot de hoge temperatuur in het display verschijnt. Dit is te zien aan het *symbool.
2 Stel de gewenste temperatuur in door aan de draaiknop te draaien.
3 Druk op OK.
In het display verschijnt de lage temperatuur. Dit is te zien aan het symbol.
4 Stel de gewenste temperatuur in door aan de draaiknop te draaien.
5 Druk op OK.
Het startscherm verschijnt.
6 Druk herhaaldelijk op de (*knop om te schakelen tussen de hoge en lage temperatuurinstelling.

7.1.4 Programma's instellen

7.1.4.1 Een weekprogramma instellen

U kunt per dag een verwarmingsprogramma instellen. In de slimme radiatorkraan kunt u 3 verschillende tijdstippen instellen waarop de slimme radiatorkraan naar een bepaalde temperatuur moet schakelen.

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
2 Druk op OK.
Bovenin het display knippert de dag.
3 Kies de gewenste dag door aan de draaiknop te draaien:
Mo = maandag, Tu = dinsdag, We = woensdag, Th = donderdag, Fr = vrijdag, Sa = zaterdag, Su = zondag.
4 Druk op OK.
In het display knippert de tijd waarop de slimme radiatorkraan de eerste keer moet inschakelen.
5 Stel de tijd in door aan de draaiknop te draaien.
6 Druk op OK.
7 In het display knippert de tijd waarop de slimme radiatorkraan de eerste keer moet uitschakelen.
8 Stel de tijd in door aan de draaiknop te draaien.
9 Druk op OK.
10 In het display knippert de temperatuur waarmee de slimme radiatorkraan moet inschakelen.
II Stel de tijd in door aan de draaiknop te draaien.
12 Druk op OK.
In het display knippert de tijd waarop de slimme radiatorkraan de tweede keer moet inschakelen.
13 Herhaal de voorgaande 7 stappen om het tweede en derde tijdstip en de daarbij behorende temperatuur in te stellen.

Herhaal bovenstaande stappen indien u de overige dagen wilt instellen.

- Druk in het startscherm herhaaldelijk op de Menuknop tot 'AUTO' verschijnt. Het ingestelde weekprogramma is nu van toepassing.

Let op! Zodra handmatige instellingen worden ingeschakeld (Manu), wordt het weekprogramma uitgeschakeld.

7.1.4.2 Vakantieprogramma instellen

I Druk in het startscherm herhaaldelijk op de Menuknop tot verschijnt. In het display knippert de tijd. De temperatuurinstelling verandert na deze tijd in de in te stellen vakantiestand.
2 Stel de tijd in door aan de draaiknop te draaien.

3 Druk op OK.

De datum knippert.

4 Stel de dag in door aan de draaiknop te draaien.

5 Druk op OK.

De temperatuur knippert.

6 Stel de gewenste temperatuur tijdens uw valantie in door aan de draaiknop te draaien.

7 Druk op OK.

Tip! Druk op de Menuknop om het vakantieprogramma tussentijds te beëindigen.

7.1.5 Kinderbeveiliging in- en uitschakelen

Inschakelen

I Druk de Menuknop en de (*knop tegelijkertijd in.

In het display verschijnt 'LOC'. De kinderbeveiliging is nu ingeschakeld. Het product reageert niet wanneer op de knoppen wordt gedrukt of aan de draaiknop wordt gedraaid.

Uitschakelen

2 Druk de Menuknop en de (*knop tegelijkertijd in wanneer de kinderbeveiliging is ingeschakeld.

In het display verdwijnt 'LOC'. De kinderbeveiliging is nu uitgeschakeld.

7.1.6 Temperatuurbeveiliging in geval van ventilatie instellen

De slimme radiatorkraan heeft een temperatuurbeveiliging in geval van ventilatie. Wanneer een vermindering van 1,5 °C binnen 3 minuten wordt gedetecteerd, schakelt de slimme radiatorkraan naar een lage temperatuur. De slimme radiatorkraan blijft een bepaalde tijdsduur in deze lage temperatuur.

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.

2 Kies 'AEr' door aan de draaiknop te draaien.

3 Druk op OK.

In het display knipperen de minuten waarin de temperatuur laag blijft.

4 Stel het aantal minuten in door aan de draaiknop te draaien.

5 Druk op OK.

In het display knippert de temperatuur. De slimme radiatorkraan schakelt naar deze temperatuur indien ventilatie wordt gedetecteerd.

6 Stel de temperatuur in door aan de draaiknop te draaien.

7 Druk op OK om te bevestigen.

7.1.7 De datum en tijd wijzigen

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.

2 Kies 'dAT' door aan de draaiknop te draaien.

3 Druk op OK.

Het jaartal verschijnt.

4 Draai aan de draaiknop om het jaar in te stellen.

5 Druk op OK om te bevestigen

6 Draai aan de draaiknop om de maand in te stellen.

7 Druk op OK om te bevestigen.

8 Draai aan de draaiknop om de dag in te stellen.

9 Druk op OK om te bevestigen.

10 Draai aan de draaiknop om het uur in te stellen.

II Druk op OK om te bevestigen.

12 Draai aan de draaiknop om de minuten in te stellen

13 Druk op OK om te bevestigen.

De datum en tijd zijn nu gewijzigd. Druk op de Menuknop om terug te keren naar het startscherm.

7.1.8 Een temperatuurcorrectie instellen

Als u de slimme radiatorkraan gebruikt in combinatie met een wandthermostaat, dan wordt de kamertemperatuur gemeten aan de wandthermostaat. Het is dus mogelijk dat het elders in de kamer kouder of warmer is. Om dit te compenseren kan een verschiltemperatuur ingesteld worden. Bijvoorbeeld: uw wandthermostaat meet 22 graden en de slimme radiatorkraan meet 24 graden, dan kunt u de slimme radiatorkraan 2 graden bijstellen.

Dit doet u als volgt:

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.

2 Kies 'tOF' door aan de draaiknop te draaien.

3 Druk op OK.

In het display verschijnt '0,0 °C'.

4 Stel een gewenste offset temperatuur in door aan de draaiknop te draaien.

5 Druk op OK om te bevestigen.

7.1.9 Een temperatuurcorrectie instellen

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.

2 Kies 'rES' door aan de draaiknop te draaien.

3 Druk op OK.

In het display knippert 'rES'.

4 Druk op OK om de slimme radiatorkraan terug te zetten naar de fabrieksinstellingen. Druk op de Menuknop om te annuleren.

7.2 Bediening van de heating control set met afstandsbediening

Met behulp van de afstandsbediening kan de verwarming op een hoge of lage temperatuur ingeschakeld worden. Hiervoor dient de slimme radiatorkraan eerst op een hoge * en lage (temperatuur ingesteld te worden. Voor meer informatie, zie subparagraaf 7.1.3. Het bereik van een afstandsbediening is 50 meter, waardoor u een slimme radiatorkraan aan de andere kant van het huis eenvoudig kunt inschakelen.

7.2.1 Een hoge en lage temperatuur instellen

Let op! De slimme radiatorkraan kan maximaal aan 3 draadloze apparaten (zoals de HomeWizard, een afstandsbediening of een sensor) gekoppeld worden. Wanneer het geheugen vol is, verschijnt in het display (FULL). Raadpleeg hoofdstuk 9 voor meer informatie.

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
2 Kies 'rFS' door aan de draaiknop te draaien.

Let op! Wees er zeker van dat u 'rFS' kiest en niet 'rES'. Wanneer u 'rES' kiest en de stappen hieronder volgt, zet u de slimme radiatorkraan terug naar fabrieksinstellingen.

3 Druk op OK.

De slimme radiatorkraan komt in de koppelstand. Gedurende 30 seconden kan een afstandsbediening gekoppeld of ontkoppeld worden.

4 Voer een van de volgende handelingen uit:

a. Druk op een van de ON knoppen om de afstandsbediening te koppelen. Er klinkt een pieptoon, de afstandsbediening is nu gekoppeld.
b. Druk op een van de OFF knoppen om de afstandsbediening te ontkoppelen. Er klinkt een pieptoon, de afstandsbediening is nu ontkoppeld.
c. Druk op de ALL OFF knop om alle afstandsbedieningen te ontkoppelen. Er klinkt een pieptoon, alle afstandsbedieningen zijn ontkoppeld.

7.2.2 De slimme radiatorkraan bedienen met een afstandsbediening

I Stel een hoge en lage temperatuur in op de gewenste slimme radiatorkraan. Zie subparagraaf 7.1.3 voor meer informatie.
2 Voer een van de volgende handelingen uit:

a. Druk op de ON knop om de slimme radiatorkraan in te schakelen op de hoge ingestelde temperatuur.

b. Druk op de OFF knop om de slimme radiatorkraan in te schakelen op de lage ingestelde temperatuur.

7.2.3 Alle afstandsbedieningen ontkoppelen via de slimme radiatorkraan

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
2 Kies 'UnL' door aan de draaiknop te draaien.
3 Druk op OK. In het display knippert 'UnL'.
4 Druk op OK om alle gekoppelde afstandsbedieningen te ontkoppelen. Druk op de Menuknop om te annuleren.

Let op! Dit apparaat is compatible met HomeWizard. HomeWizard stelt u in staat om dit apparaat met een APP op uw smartphone of tablet te bedienen. Kijk voor meer informatie over HomeWizard op de website www.Homewizard.com.

7.3 Bediening van de heating control set met Homewizard

7.3.1 Hoe voeg ik de slimme radiatorkraan toe aan de Homewizard app?

Let op! De slimme radiatorkraan kan maximaal aan 3 externe apparaten gekoppeld worden. Wanneer het geheugen vol is, verschijnt in het display (FULL). Raadpleeg hoofdstuk 9 voor meer informatie.

1 Open de HomeWizard app op uw smartphone of tablet.
2 Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
3 Kies 'rFS' door aan de draaiknop te draaien.

Let op! Wees er zeker van dat u 'rFS' kiest en niet 'rES'. Wanneer u 'rES' kiest en de stappen hieronder volgt, zet u de slimme radiatorkraan terug naar fabrieksinstellingen.

4 Druk op OK.
De slimme radiatorkraan komt in de koppelstand. Gedurende 30 seconden kan de slimme radiatorkraan worden toegevoegd aan de Homewizard app.
5 Druk linksboven in het scherm op de knop 'Menu' (de drie strepen boven elkaar).
6 Druk op 'Nieuwe Sensor'.

Tip! Schuif met uw vinger over het scherm om te zoeken.

7 Druk op 'Thermostaatkraan'.
8 Druk op 'Radiator valve Name'. Vul een gewenste naam voor het apparaat in en druk op 'OK' (Android) of 'Gereed' (iOS).
9 Druk op 'Code' en druk vervolgens op 'Genereer nieuwe code'. Er klinkt een pieptoon, de slimme radiatorkraan is gekoppeld aan HomeWizard.
10 Druk op de vink rechtsboven in het scherm.

De slimme radiatorkraan is toegevoegd aan de Homewizard app en is te vinden in het startscherm onder 'Thermostaatkraan'.

Voer de bovenstaande handelingen uit voor de andere heating controller. Zie paragraaf 8.7 voor het toevoegen van een afstandsbediening.

7.3.2 Hoe stel ik de temperatuur in?

Druk in het Homescherm van de HomeWizard app op 'Thermostaatkraan'. Een uitklapmenu verschijnt met de door u toegevoegde slimme radiatorkraan.
2 Druk op de naam van de gewenste slimme radiatorkraan. Een popup verschijnt.
3 Schuif met uw vinger over het scherm om de juiste temperatuur te kiezen.
4 Druk op 'Set' om de temperatuur in te stellen.

7.3.3 Hoe schakel ik de slimme radiatorkraan in- of uit?

I Druk in het Homescherm van de HomeWizard app op 'Thermostaatkraan'. Een uitklapmenu verschijnt met de door u toegevoegde slimme radiatorkraan.

2 Voer één van de volgende handelingen uit:

a. Druk op het icoon om de slimme radiatorkraan in te schakelen op de hoge ingestelde temperatuur.

b. Druk op het icoon om de slimme radiatorkraan in te schakelen op de lage ingestelde temperatuur.

8 Onderhoud

- Het product is onderhoudsvrij dus maak het niet open. De garantie vervalt als u het product opent.

- Controleer een keer per maand of de bevestigingsring goed bevestigd is. Draai de bevestigingsring aan indien deze los zit.

- Vervang de batterijen indien de batterij indicator gaat knipperen.

let op! het geheugen van het product blijft maximaal 1 minuut bewaard.

9 Storingen

Storing Oorzaak Oplossing
Het batterijsymbool knippert	Batterijen bijna leeg Vervang de	batterijen. Let op! Het geheugen van het product blijft maximaal 1 minuut bewaard.
Display geeft F1 weer Het ventiel reageert niet goed Herinstalleer het product op de radiator
Display geeft F2 weer Het ventiel zit te ver van de radiator		De ring vastdraaien en zorgen dat er minder afstand tussen radiator en thermostaatkraan komt.
Display geeft F3 weer Het ventiel zit te dicht op de radiator		De ring losdraaien en zorgen dat er meer afstand tussen radiator en thermostaatkraan komt.
Display geeft FULL weer	Het geheugen is vol Ontkoppel één extern apparaat van de slimme radiatorkraan of onkoppel alle externe apparaten van de slimme radiatorkraan .

10 Garantie

Voor dit apparaat geldt een beperkte 2 jarige garantie. Ga voor de garantievoorwaarden naar: www.smartwares.eu.

Technische specificaties

Benodigde batterijen heating controller (niet inbegrepen):	3V DC, 2x 1,5V DC, niet oplaadbare penlight batterijen, type AA
Benodigde batterij afstandsbediening:	12 VDC, 1 x A23
Energieverbruik:	Max. 100 mA
Energieverbruik standby:	Max. 500 μA
Frequentie:	433,92 MHz

CE

Contents

1 Foreword....18
2 Introduction....18

7.1.2 De actuele temperatuur bekijken

7.1.8 Een temperatuurcorrectie instellen 43

7.1.8 Een temperatuurcorrectie instellen

I Houd de Menuknop ingedrukt tot 'Pro' in het display verschijnt.
2 Kies 'rES' door aan de draaiknop te draaien.
3 Druk op OK.

In het display knippert 'rES'.

4 Druk op OK om de slimme radiatorkraan terug te zetten naar de fabrieksinstellingen. Druk op de Menuknop om te annuleren.

4 Samenstelling van het product 50

6.1 Voorbereiding voor montage 54

7.1.7 De datum en tijd wijzigen....58

4 Samenstelling van het product

6.1 Voorbereiding voor montage

7.1.7 De datum en tijd wijzigen
