Producttype	Split-airconditioner voor aan de muur
Merk	LG
Model	MS12SQ
Hoofdfuncties	Koeling, Verwarming, Ontvochtiging, Ventilatie
Afstandsbediening	Draadloos, met display
Filters	Luchtfilter, anti-allergiefilter, drievoudig filter, plasmafilter
Timer	In- en uitschakeling geprogrammeerd
Slaapmodus	Programmeerbaar tot 7 uur
Luchtstroommodus	Snelle koeling of verwarming (30 min)
Automatische reiniging	Ventilatie na uitschakeling om de unit te drogen
Plasma-luchtreiniging	Plasmafilter om verontreinigingen te verwijderen
Automatische werking	Automatische regeling van temperatuur en snelheid
Energiebesparing	Koelmodus met energiebesparing
Automatisch herstarten	Herstelt instellingen na stroomuitval
Temperatuurbereik	Koeling: 18-30°C, Verwarming: 16-30°C
Ventilatiesnelheid	Instelbaar (meerdere niveaus, inclusief auto)
Luchtstroomrichting	Verticaal en horizontaal (afhankelijk van model)
Schermhelderheid	Instelbaar op de binnenunit
Onderhoud	Filters elke 2 weken tot 3 maanden reinigen

Veelgestelde vragen - MS12SQ LG

Hoe gebruik ik de draadloze afstandsbediening?

Plaats AAA-batterijen (1,5 V) in de afstandsbediening. Richt deze naar de signaalontvanger op de binnenunit. Met de hoofdknoppen kunt u de temperatuur, modus, ventilatorsnelheid enz. instellen.

Wat moet ik doen als de airconditioner niet aangaat?

Controleer of het stroomsnoer is aangesloten, of de stroomschakelaar niet is uitgeschakeld, of de batterijen van de afstandsbediening werken en correct zijn geplaatst. Bij stroomuitval wacht u 3 minuten na herstel.

Hoe stel ik de timer in?

Druk op de knoppen ON of OFF om de timer te openen, gebruik de pijltjes om de tijd in te stellen en druk op SET om te bevestigen. U kunt het in- of uitschakelen programmeren.

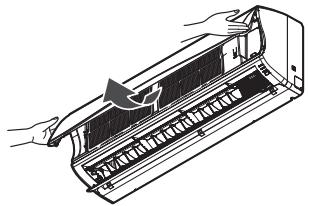

Hoe reinig ik het luchtfilter?

Schakel de stroom uit, open het voorpaneel, verwijder het filter en reinig het met een stofzuiger of lauw water (max 40°C). Plaats het terug nadat het volledig is gedroogd. Reinig elke 2 weken.

Wat moet ik doen als de airconditioner lawaai maakt?

Geluiden van tikken bij het opstarten of stromend water zijn normaal. Kraakgeluiden zijn te wijten aan thermische uitzetting. Als het geluid aanhoudt, controleer dan de installatie of neem contact op met een professional.

Hoe activeer ik de energiebesparingsmodus?

Selecteer de koelmodus en druk vervolgens op de knop E/SAVING (of A/CLEAN). De temperatuur wordt automatisch aangepast om het verbruik te verminderen.

De airconditioner produceert geen warme lucht, waarom?

In de verwarmingsmodus kan het enkele minuten duren voordat er warme lucht uitkomt (voorbereiding). Bij ontdooien wacht u ongeveer 15 minuten. Als de buitentemperatuur erg laag is, kan de efficiëntie afnemen.

Hoe gebruik ik de plasmafunctie?

Druk tijdens het gebruik op de knop PLASMA. Het plasmafilter zuivert de lucht door mijten, stof en huisdierharen te verwijderen. Het indicatielampje gaat branden.

Hoe stel ik de luchtstroomrichting in?

Druk op de knop SWING om de klep verticaal of horizontaal te laten oscilleren, of selecteer een vaste positie. Sommige modellen ondersteunen geen horizontale aanpassing.

Wat betekent het knipperende lampje?

Het lampje dat elke 2 seconden knippert, geeft een fout aan. Gebruik de automatische diagnosfunctie en neem contact op met een servicecentrum.

GEBRUIKSAANWIJZING MS12SQ LG

Lees deze handleiding zorgvuldig door voordat u de set gaat bedienen en bewaar de handleiding voor later gebruik.

TYPE: AAN DE MUUR BEVESTIGD

TIPS OM ENERGIE TE BESPAREN

Hier zijn een aantal tips die u zullen helpen om het energieverbruik van de airco te verlagen.

U kunt de airco efficiënter gebruiken door de volgende instructies in acht te nemen:

• Binnenshuis: niet te veel koelen. Dit kan slecht zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Houd zonlicht tegen met zonwering of gordijnen wanneer u de airco gebruikt.
• Houd ramen en deuren gesloten wanneer u de airco gebruikt.
• Stel de luchtstroom van de airco verticaal of horizontaal in om luchtcirculatie te verkrijgen.
• Stel de ventilator in op een hogere stand om de binnenlucht sneller te verkoelen of te verwarmen.
• Zorg regelmatig voor ventilatie door de ramen te openen, want de luchtkwaliteit kan verslechteren als de airco vele uren achter elkaar aan staat.
• Maak het luchtfilter om de week schoon. Stof en ander vuil dat zich ophoopt in het luchtfilter kan de luchtstroom blokkeren of de koeling of ontvochtiging verslechteren.

Voor uw administratie

Niet de aankoopbon aan deze pagina voor het geval u de aankoopdatum moet bewijzen en als garantiebewijs. Schrijf hier het model- en serienummer op:

Modelnummer:

Serienummer:

U kunt deze vinden op de sticker op de zijkant van het apparaat.

Naam van de dealer:

Aankoopdatum:

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DEZE INSTRUCTIES AANDACHTIG DOOR VOOR U HET APPARAAT GEBRUIKT.

Neem altijd de volgende voorzorgsmaatregelen in acht om gevaarlijke situaties te voorkomen en om een zo goed mogelijke werking van uw product te waarborgen.

WAARSCHUWING

Risico op zware verwondingen of levensgevaar wanneer deze instructies worden genegeerd.

LET OP

Risico op lichte verwondingen of schade aan het product wanneer deze instructies worden genegeerd.

WAARSCHUWING

• Installatie of reparatie door ongekwalificeerde personen kan risico's voor u en anderen veroorzaken.
• De installatiewerkzaamheden mogen alleen door erkende, vaktechnisch goed geschoolde monteurs worden uitgevoerd volgens de officiële KEMA-voorschriften.
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde installatietechnicus die bekend is met veiligheidsprocedures en over de benodigde werktuigen en meetinstrumenten beschikt.
• Indien u alle instructies in deze handleiding niet zorgvuldig doorleest kan dit slecht functioneren van het apparaat, schade aan eigendommen, verwondingen of de dood veroorzaken.

Installatie

• Gebruik geen defecte of te laag gewaardeerde stroomverbreker. Gebruik de juist gemeten circuitbreker en zekering. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau. Haal het product niet zelf uit elkaar en repareer het niet zelf. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Aard het product altijd zoals in het bedradingsdiagram. Sluit de aardedraad niet aan op staven die contact hebben met gasslangen of waterslangen of met de bedrading van de aarde van de telefoon. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Zet het paneel en de afdekplaat van de schakelkast stevig vast. Er bestaat risico op elektrische schokken op grond van stof, water et cetera.
• Gebruik een stroomonderbreker of zekering van de juiste waarde. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Vervang of verleng de netvoedingskabel niet. Als de stroomkabel of het snoer gekrast is of het omhulsel is er af of dit is niet van goede kwaliteit, moet dit vervangen worden. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Voor installatie, verwijdering of opnieuw installeren moet u altijd contact opnemen met een gemachtigd servicecentrum. Daardoor kunt u brand-, schok- en explosiegevaar en persoonlijk letsel voorkomen.
• Installeer het airconditioningsysteem niet in een bouwvallige structuur. Zorg ervoor dat het installatiegebied niet met de tijd verslechtert. Dit kan tot gevolg hebben dat het product valt.
• Installeer nooit de eenheid buiten op een bewegende basis of een plek waar deze kan vallen. De vallende eenheid buiten kan schade of letsel veroorzaken of zelfs de dood van een persoon tot gevolg hebben.
• In een eenheid levert de startcondensator elektriciteit van een hoog voltage aan de elektrische componenten. Zorg ervoor dat u de condensator volledig ontlaadt voordat u reparatiewerkzaamheden uitvoert. Een geladen condensator kan elektrische schokken veroorzaken.
• Wanneer u de eenheid installeert, gebruik dan de installatiekit die bij dit product wordt geleverd. Anders kan de eenheid vallen en ernstig letsel veroorzaken.
• Bedradingsaansluitingen binnen/buiten moeten goed vastzitten en de kabel moet goed geleid worden, zodat er geen kracht is die de kabel van de eindpunten van de aansluiting trekt. Onjuiste of losse aansluitingen kunnen hitte genereren of ook brand veroorzaken.
• Doe de verpakkingsmaterialen veilig weg. Het gaat hierbij om schroeven, nagels, batterijen, gebroken dingen et cetera na installatie of service, en scheur de plastic verpakkingszakken dan open en gooi ze weg. Kinderen kunnen ermee gaan spelen en dit kan voor letsel zorgen.
• Zorg ervoor dat u de koelvloeistof die gebruikt wordt, controleert. Lees het label op het product. Onjuiste koelvloeistoffen kunnen verhinderen dat de eenheid goed werkt.

Bediening

• Raak het product in geen geval aan, werk er niet mee of repareer het niet met natte handen. Houd de stekker in de hand wanneer u deze uittrekt. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Zet geen verwarming of andere verwarmingsapparaten bij het stroomsnoer. Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.
• Voorkom dat de elektrische onderdelen van het airconditioningsysteem nat worden. Installeer de eenheid niet bij waterbronnen. Er bestaat het risico van brand, dat het product niet werkt of elektrische schokken.
• Sla geen ontvlambaar gas of brandbare materialen bij het product op. Het risico op brand bestaat.
• Gebruik het airconditioningsysteem niet langdurig in een hermetisch gesloten ruimte. Ventileer regelmatig. Zuurstoftekort zou kunnen optreden en daardoor uw gezondheid kunnen schaden.
• Open het rooster van het product niet als het werkt. (Raak het elektrostatische filter niet aan als het airconditioningsysteem hiermee is uitgerust.) Daardoor kunt u lichamelijk letsel, kortsluiting, schokgevaar en uitvallen van het airconditioningsysteem voorkomen.
• Als een vreemd geluid, een vreemde geur of rook uit het product komt, zet u onmiddellijk de circuitbreker uit of trekt de stroomtoevoerkabel uit. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Ventileer de productruimte van tijd tot tijd wanneer u het product gebruikt met een stoof of verhittingselement, enzovoort. Zuurstoftekort zou kunnen optreden en daardoor uw gezondheid kunnen schaden.
• Wanneer het product langere tijd niet gebruikt wordt, trekt u de stroomtoevoerstekker uit of zet de circuitbreker af. Daardoor voorkomt u beschadiging, onklaar worden en per abuis inschakelen van het airconditioningsysteem. Zorg ervoor dat met name geen kinderen op de eenheid buiten klimmen of eraan gaan hangen. Daardoor voorkomt u persoonlijk letsel en beschadiging van het airconditioningsysteem.
• Zorg ervoor dat de netvoedingskabel bij het bedienen van het airconditioningsysteem niet losgetrokken of beschadigd kan worden. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Zet NIETS op de stroomkabel. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
• Als ontvlambaar gas lekt, zet u het gas uit en opent een raam om te ventileren voordat u het product inschakelt. Gebruik geen telefoon en zet geen schakelaars aan of uit. Het risico bestaat op explosie of brand. Zorg ervoor dat er voldoende geventileerd wordt wanneer deze airco tegelijk met een verwarming wordt gebruikt. Indien u dit niet doet, bestaat er een risico op brand, ernstige verwondingen of defecten aan het apparaat.

LET OP

Installatie

• Twee of meer mensen moeten het product opheffen en transporteren. Daardoor wordt persoonlijk letsel voorkomen.
• Installeer het airconditioningsysteem niet aan de rechtstreekse blootstelling aan wind uit zee (zoutinwerking). Daardoor wordt corrosie van het airconditioningsysteem voorkomen.
• Installeer de afvoerpijp om te zorgen dat het gecondenseerde water goed wordt afgevoerd. Door een slechte aansluiting kunnen waterlekken ontstaan.
• Houd het airconditioningsysteem altijd horizontaal - ook tijdens installatiewerkzaamheden. Om trillingen of ruis te voorkomen.
• Installeer het product niet aangezien de ruis of hete lucht van de eenheid buiten de buurt zou kunnen beschadigen of verstoren. Dit kan voor een probleem zorgen voor uw buren en daarom kan er ruzie ontstaan.
• Controleer na de installatie of eventuele reparaties het airconditioningsysteem altijd op gaslekken (koelmiddel). De airco-installatie kan door een te laag koelmiddelniveau beschadigd worden.

Bediening

• Gebruik het airconditioningsysteem voor speciale toepassingen zoals voedselconservering, de instandhouding van kunstwerken e.d. Het is een airconditioningsysteem voor de gemiddelde consument, geen precisiekoelsysteem. Zo voorkomt u schade aan uw bezittingen.
• Blokkeer de luchtinlaat of luchtuitlaat niet. Daardoor kan het product defect raken.
• Reinig het airconditioningsysteem altijd met een zachte doek. Gebruik geen agressieve zepen, oplosmiddelen en mors geen water, enzovoort. Daardoor voorkomt u brand, kortsluiting, schokgevaar en beschadiging van de kunststof onderdelen van de installatie.
• Raak bij het verwijderen van het luchtfilter de metalen delen van het airconditioningsysteem niet aan. Voorkom dus dat u gewond raakt.
• Stap niet op het product en zet er niets op (buitenelementen). Daardoor voorkomt u persoonlijk letsel en storingen van het airconditioningsysteem.
• Steek altijd het filter stevig in na het schoonmaken. Reinig het filter minstens elke veertien dagen of vaker als het nodig is. Een vuil filter vermindert de efficiëntie.
• Steek nooit uw vingers of een ander object in de luchtinlaat of luchtuitlaat terwijl het systeem in werking is. Er zijn scherpe en bewegende onderdelen waaraan u zich kunt verwonden.
• Behandel het airconditioningsysteem voorzichtig bij het uitpakken en installeren. U kunt zich aan de scherpe randen verwonden.
• Als het koelgas tijdens de reparatie lekt, raak dit gas dan niet aan. Het koelgas kan bevriezing tot gevolg hebben.
• Zet de eenheid niet scheef als u deze verwijdert of de installatie ongedaan maakt. Het gecondenseerde water binnen kan gemorst worden.
• Meng geen lucht of gas anders dan de opgegeven koelvloeistof in het systeem. Als lucht het koelsysteem binnendringt, heeft dit een excessieve hoge druk tot gevolg en dit kan leiden tot schade of letsel aan de apparatuur.
• Als het koelgas tijdens de installatie lekt, ventileer dan onmiddellijk de ruimte. Anders kan dit schadelijk voor uw gezondheid zijn.
• Het uit elkaar nemen van de eenheid, de behandeling van de koelvloeistofolie en eventuele onderdelen dienen uitgevoerd te worden in overeenstemming met plaatselijke en nationale standaarden.
• Vervang uitgeputte batterijen in de afstandsbediening door nieuwe van hetzelfde type. Gebruik geen oude en nieuwe of verschillende typen batterijen door elkaar. Het risico bestaat op brand of niet goed werken van het apparaat.
• Laad de batterijen niet op en haal ze niet uit elkaar. Gooi de batterijen niet in het vuur. Daardoor voorkomt u brandwonden en explosiegevaar.
• Als vloeistof uit de batterijen op uw huid, kleding, meubels of vloerbedekking is gelekt, was deze dan goed af met schoon water. Gebruik de afstandsbediening niet als de batterijen lekken. De chemicaliën in de batterijen kunnen brandwonden en andere gezondheidsproblemen veroorzaken.
• Als vloeistof uit een batterij wordt ingeslikt, moet u uw mond grondig spoelen met schoon water en een dokter raadplegen. Indien u dit niet doet, bestaat er een risico voor uw gezondheid.
• Laat de airconditioner niet langdurig werken wanneer de luchtvochtigheid zeer hoog is en een deur of raam open staat. Daardoor kan vocht uit de lucht condenseren en het meubilair nat maken of beschadigen.
• Stel uw huid of uw kinderen of planten niet bloot aan tocht van koude of hete lucht. Dat is slecht voor uw gezondheid.
• Drink geen water dat door het systeem wordt afgevoerd. Dit water is niet schoon en kan ernstige gezondheidsproblemen veroorzaken.
• Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van het product op hoogte. Wees voorzichtig en zorg ervoor dat u niet valt.

INHOUD

2 TIPS OM ENERGIE TE BESPAREN

3 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

7 VOOR GEBRUIK

7 Onderdelen 8 Het gebruik van de afstandsbediening 10 - Batterijenplaatsen 10 - De afstandsbedieningshouder bevestigen.

11 BASISFUNCTIES

11 De kamer koelen 11 De kamer verwarmen 12 De kamer ventileren 12 Ventilatorsnelheid instellen 12 De richting van de luchtstroom instellen. 12 De timer stellen 12 - De huidige tijd instellen. 13 - De airco automatisch op een bepaald moment inschakelen. 13 - De airco automatisch op een bepaald moment uitschakelen. 13 - Timerfunctie uitschakelen 13 - Slaapmodus instellen

14 GEAVANCEERDE FUNCTIES

14 De kamertemperatuur snel behaaglijk maken 14 Binnenlucht filteren 14 Automatisch schoonmaken 15 Plasmapurificatie 15 Automatische instelling 16 Energiezuinige koeling 16 Helderheid van de display 17 De airco bedienen zonder de afstandsbediening 17 De airco automatisch opnieuw opstarten

18 ONDERHOUD

19 Luchtfilter schoonmaken 19 Anti-allergenenfilter en drievoudig filter schoonmaken 19 Plasmafilter schoonmaken

20 PROBLEMEN VERHELPEN

20 Zelfdiagnose 20 Voordat u een service-aanvraag doet

VOOR GEBRUIK

Onderdelen

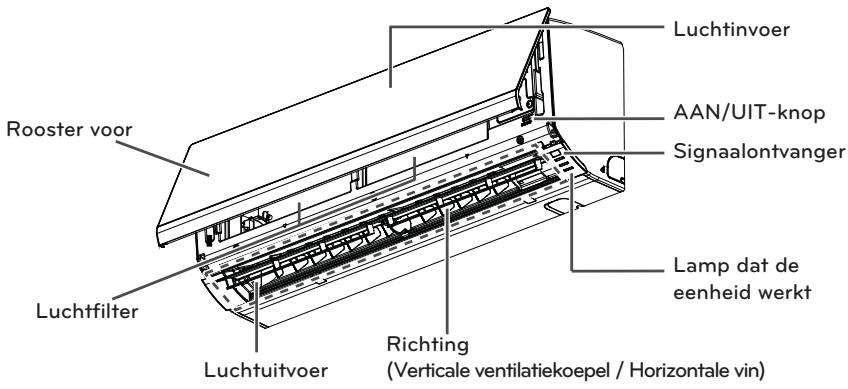

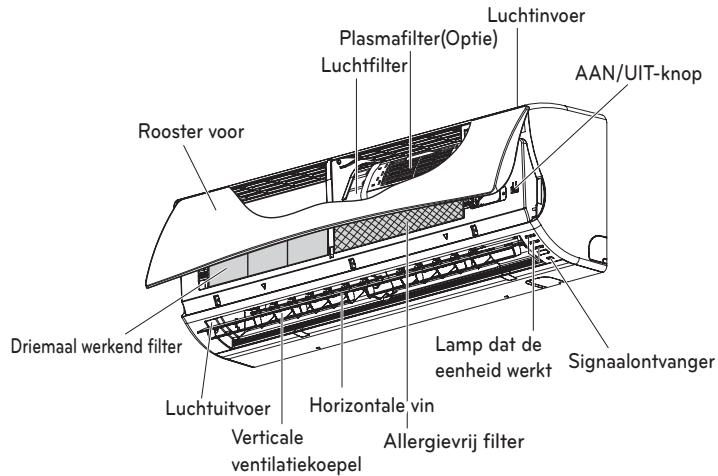

Binnenunits

• De functie kan worden gewijzigd afhankelijk van het model.

N.B.

Het aantal controlelampjes en hun positie kan variëren al naar gelang het model van de airco.

Het gebruik van de afstandsbediening

Het is makkelijker om de airco te bedienen met de afstandsbediening.

Onder het klepje van de afstandsbediening zitten knopjes voor extra functies.

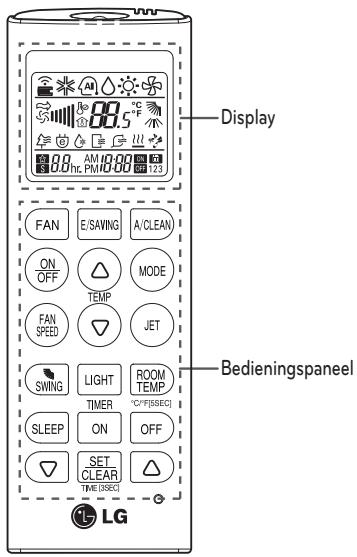

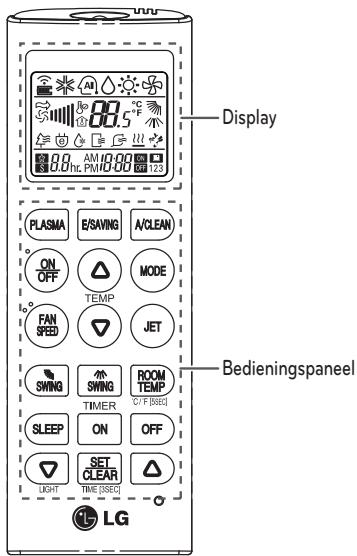

Draadloze afstandsbediening

Bedien-ingspaneel	Display	Omschrijving
PLASMA		Plasmaknop*: Het plasmaster filter reinigt de lucht door vrijden, microstof en haren van huisdieren te verwijderen. De Plasmaster lonizer steriliseert in de lucht zwevende bacteriën en andere schadelijke stoffen.
SLEEP	Ihr	Automatische slaapmodus*: Stelt de automatische slaapmodus in.
TEMP	88 °C	Temperatuurknoppen: Stellen de gewenste kamertemperatuur in voor koelen en verwarmen.
ON OFF	-	Aan/Uit-knop: Zet het apparaat aan of uit.
FAN SPEED		Ventilatorsnelheid: Stelt de snelheid van de ventilator van de binnen-unit in.
MODE		Functieknop*: Stelt de functie in. Koelen (*) / Automatische functie (A) / Ontvochtiging (O) / Verwarming (V) / Lucht-circulatie (S)
JET	Po	Snelkoeling/snelverwarming*: Koelt of verwarmt de binnenlucht binnen een korteijd.
SWING		Luchtstroomrichting: Stelt de richting van de luchtstroom verticaal of horizontaal in.
ROOM TEMP		Temperatuurweergave: Geeft de kamertemperatuur wee. Druk op de knop gedurende meer dan 5 seconden. Weergave veranderen °C/°F
ON OFF	AM130000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
A/CLEAN		Navigatie- en functieknoppen*: Voor het in-stellen van deijd en andere speciale func-ties.
E/SAVING		Aufomatisch schoonmaken / ©: En-ergiezuinige koeling / LIGHT: Stelt de helderheid van de display van de binnen-unit in
LIGHT		Set/clear: Voor het instellenen of annuleren van functies.
○	-	Resetknop: Om alle instellenen van de airco te resetten.

• Het kan zijn dat, afhankelijk van het model, bepaalde functies niet werken.

Draadloze afstandsbediening

Bedien-ingspaneel	Display	Omschrijving
FAN		Luchtcirculatie knop Circuleert de lucht in de kamer zonder koel- len of verwarmen.
SLEEP	Ihr	Automatische slaapmodus*: Stelt de au- tomatische slaapmodus in.
TEMP	88 °C	Temperatuurknoppen: Stellen de gewenste kamertemperatuur in voor koelen en ver- warmen.
ON OFF	-	Aan/Uit-knop: Zet het apparaat aan of uit.
FAN SPEED		Ventilatorsnelheid: Stelt de snelheid van de ventilator van de binnen-unit in.
MODE	* AI △	Functieknop*: Stelt de functie in. Koelen (*) / Automatische functie of au- tomatisch omschakelen (AI) / Ontvochtiging (Δ) / Verwarming (○)
JET	Po	Snelkoeling/snelverwarming*: Koelt of ver- warmt de binnenlucht binnen een korteijd.
SWING		Luchtstroomrichting*: Stelt de richting van de luchtstroom verticaal in.
ROOM TEMP		Temperatuurweergave: Laat de binnentem- peratuur zich. Wijzigt de unit ook van °C naar °F indien gedurende 5 seconden inge- drukt.
ON OFF	AM1700 ICU88	Timer: Om de huidigeijd en de start- / stop- tijd in te stellen.
A/CLEAN		Navigatie- en functieknoppen*: Voor het in- stellen van deijd en andere speciale func- ties.
E/SAVING		: Automatisch schoonmaken / ©: En- ergiezuinige koeling / LIGHT: Stelt de helderheid van de display van de binnen-unit in
LIGHT
SET CLEAR	-	Set/clear: Voor het instellen of annuleren van functies.
○	-	Resetknop: Om alle instelleningen van de airco te resetten.

• Het kan zijn dat, afhankelijk van het model, bepaalde functies niet werken.

Batterijen plaatsen

Plaats de batterijen voordat u de afstandsbediening gebruikt. Het te gebruiken type batterijen is AAA (1,5V).

1. Verwijder het batterijklepje.

2. Plaats de nieuwe batterijen. Zorg ervoor dat de batterijen in de goede richting geplaatst worden.

3. Bevestig het batterijklepje.

N.B.

Als de display van de afstandsbediening zwakker wordt, dienen de batterijen te worden vervangen.

De afstandsbedieninghouder bevestigen.

Bevestig de afstandsbedieninghouder op een plaats waar geen direct zonlicht op valt.

1. Kies een veilige en makkelijk bereikbare plaats.

2. Bevestig de houder door de 2 schroeven met een schroevendraaier stevig vast te draaien.

3. Plaats de afstandsbediening in de houder.

Gebruikshandleiding

Richt de afstandsbediening op de ontvanger aan de onderkant van de airco om hem te bedienen.

! N.B.

• Het kan zijn dat andere elektronische apparaten op de afstandsbediening reageren, ook al is deze erop gericht. Zorg ervoor dat de afstandsbediening goed op de airco gericht is.
• Om goed functioneren te waarborgen, dient u de zender en de ontvanger schoon te maken met een zachte doek.

BASISFUNCTIES

De kamer koelen

(Koelen)

1 Druk op de aan/uit-knop om de airco in te schakelen. 2 Druk meermaals op MODE om koelen te selecteren.

• staat in de display.

3 Druk op de temperatuurverhoging of -verlaging om de gewenste temperatuur in te stellen.

• De temperatuur kan ingesteld worden tussen 18°C en 30°C.

De kamer verwarmen (Verwarming)

1 Druk op de aan/uit-knop om de airco in te schakelen. 2 Druk meermaals op MODE om Verwarming te selecteren.

• staat in de display.

3 Druk op of om de gewenste temperatuur in te stellen. - De temperatuur kan ingesteld worden tussen 16°C en 30°C .

!N.B.

Apparaten met alleen koeling ondersteunen deze functie niet.

Luchtvochtigheid verlagen (Ontvochtiging)

In deze modus worden een te hoge luchtvochtigheid van de omgeving gecorrigeerd om schimmelplekken te voorkomen. In deze modus worden de kamertemperatuur en de ventilatorsnelheid automatisch aangepast om een optimale luchtvochtigheid te behouden.

1 Druk op ON om de airco in te schakelen. 2 Druk meermaals op MODE om de ontvochtiging te selecteren.

• staat in de display.

!N.B.

• In deze modus kan de kamertemperatuur niet ingesteld worden, want deze wordt automatisch aangepast. De kamertemperatuur wordt niet weergegeven op de display.

De kamer ventileren (Ventilatie)

In deze modus wordt de lucht alleen gecirculeerd zonder de kamertemperatuur te wijzigen.

1 Druk op / om de airco in te schakelen. 2 Druk meermaals op om de ventilatiestand te selecteren.

Of druk meermaals op FAN om de ventilatiestand te selecteren.

• staat in de display.

3 Druk op FAN om de ventilatorsnelheid in te stellen.

Ventilatorsnelheid instellen

1 Druk meermaals op FAN om de ventilatorsnelheid in te stellen.

• Druk op voor natuurlijke ventilatie. De snelheid van de ventilator wordt automatisch ingesteld.

De richting van de luchtstroom instellen.

1 Om de richting van de luchtstroom verticaal in te stellen: druk meermaals op SWING om de gewenste richting in te stellen. - Kies om de horizontale richting automatisch in te stellen. 2 Om de richting van de luchtstroom horizontaal in te stellen: druk meermaals op SWING om de gewenste richting in te stellen. - Kies om de verticale richting automatisch in te stellen.

N.B.

• Horizontale instelling van de luchtstroom is bij sommige modellen niet mogelijk.
• Het instellen van een willekeurige richting kan het apparaat beschadigen.
• Wanneer u de airco aanzet, start hij automatisch in de richting waarin de luchtstroom stond toen hij werd uitgezet, waardoor de richting mogelijk niet overeenkomt met de indicatie op de display van de afstandsbediening. Wanneer dit gebeurt, kunt u op SWING of SWING drukken om de richting weer in te stellen.

De timer instellen

U kunt de timerfunctie inschakelen om energie te besparen en om de airco efficiënter te gebruiken.

De huidige tijd instellen.

1 Druk op SET en houd deze knop gedurende minstens 3 seconden vast.

• Het AM/PM icoontje flikkert onder in de display.

2 Druk op ▼ of ▲ om de juiste minuten te kiezen. 3 Druk op SET om de instelling te beëindigen.

De airco automatisch op een bepaald moment inschakelen.

1 Druk op ON.

• Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op ▼ of ▲ om de juiste minuten te kiezen. 3 Druk op SET om de instelling te beëindigen.

De airco automatisch op een bepaald moment uitschakelen.

1 Druk op OFF.

• Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op ▼ of ▲ om de juiste minuten te kiezen. 3 Druk op SET om de instelling te beëindigen.

Timerfunctie uitschakelen

1 Druk op ON. 2 Druk op ▼ of ▲ om de uit te schakelen timerfunctie te selecteren. 3 Druk op SET CLEAR.

• Om alle timerfuncties uit te schakelen, drukt u op SET CLEAR.

Slaapmodus instellen

Gebruik de slaapmodus om de airco automatisch uit te schakelen wanneer u gaat slapen.

1 Druk op om de airco in te schakelen. 2 Druk op SLEEP. 3 Druk op ▼ of ▲ om het juiste uur te kiezen (tot maximaal 7 uur). 4 Druk op SET om de instelling te beëindigen.

• Staat in de display tijdens slaapmodus.

N.B.

In koelings- of ontvochtigingsmodus wordt de temperatuur automatisch 1°C verhoogd na 30 minuten, en nogmaals 1°C verhoogd na weer 30 minuten voor een comfortabele slaap. De temperatuur wordt met maximaal 2°C verhoogd vanaf de ingestelde temperatuur.

GEAVANCEERDE FUNCTIES

De airco heeft ook enkele geavanceerde functies.

De kamertemperatuur snel behaaglijk maken (snelkoeling/snelverwarming)

In deze modus wordt de kamertemperatuur in de zomer snel omlaag of in de winter snel omhoog gebracht.

1 Druk op / om de airco in te schakelen. 2 Druk op

• In snelkoelingsmodus blaast de airco gedurende 30 minuten zo veel mogelijk lucht van 18°C uit. - In snelverwarmingsmodus blaast de airco gedurende 30 minuten zo veel mogelijk lucht van 30°C uit.

N.B.

• In luchtcirculatiemodus, automatische modus of automatische overschakelingsmodus kan deze functie niet gebruikt worden.
• Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Binnenlucht filteren

Automatisch schoonmaken

Tijdens het koelen of het ontvochtigen ontstaat er vocht in de airco. Gebruik de automatische schoonmaakfunctie om dit vocht te elimineren.

1 Druk op de aan/uit-knop om de airco in te schakelen. 2 Druk op [A/LEAN].

• Het symbool staat in de display.

• Wanneer u de airco uitzet, blijft de ventilator 30 minuten draaien om de airco van binnen schoon te maken.

N.B.

Sommige knoppen kunnen niet worden gebruikt terwijl de airco met het automatisch schoonmaken bezig is.

Plasmapurificatie

Het door LG ontwikkelde plasmafilter verwijdert microscopische verontreinigingen uit de ingezogen lucht, zodat er perfect schone en frisse lucht wordt uitgeblazen.

1 Druk op de aan/uit-knop om de airco in te schakelen. 2 Druk op (PLASMA).

• Het symbool staat in de display.

Automatische instelling (Artificiële Intelligentie)

U kunt de gewenste temperatuur en de snelheid van de ventilator binnen instellen. Instelling temperatuurbereik: 18~30 °C

1 Druk op de aan/uit-knop om de airco in te schakelen. 2 Druk meermaals op MODE om automatische instelling te selecteren.

N.B.

• U kunt deze functie inschakelen door op PLASMA te drukken zonder de airco eerst aan te zetten.
• Zowel de koel-indicator als de plasma-indicator lichten op als de plasmapurificatie is ingeschakeld.
• Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

N.B.

• In deze modus wordt de lucht-deflector automatisch te laten roteren.
• Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Energiezuinige koeling

In deze modus wordt het energieverbruik verminderd tijdens het koelen. De ingestelde temperatuur wordt automatisch verhoogd om een optimaal binnenklimaat te verkrijgen.

1 Druk op de aan/uit-knop om het apparaat in te schakelen. 2 Druk meermaals op MODE om koelen te selecteren. 3 Druk op [ESAWE].

• staat in de display.

N.B.

Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Helderheid van de display

U kunt de helderheid van de display van de binnen-unit instellen.

1 Druk meermaals op of Light tot u de gewenste helderheid hebt bereikt.

N.B.

Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

De airco bedienen zonder de afstandsbediening

U kunt de aan/uit-knop op de binnen-unit gebruiken om de airco te bedienen wanneer de afstandsbediening niet beschikbaar is. De ventilatorsnelheid wordt in de hoogste stand gezet.

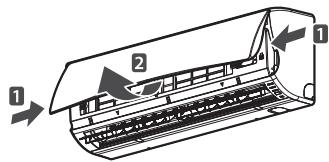

1 Open de kap.

- Trek beide zijkanten van de kap voorzichtig omhoog.

• De functie kan worden gewijzigd volgens een soort model.

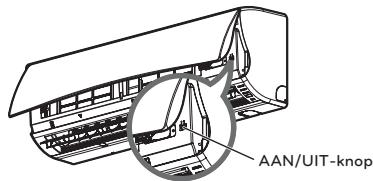

2 Druk op de Aan-/Uit-knop

• De functie kan worden gewijzigd volgens een soort model.
• Voor modellen met koeling en verwarming is de manier van instellen anders, afhankelijk van de bedieningsmodus van het outdoor apparaat.

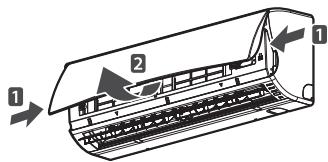

De airco automatisch opnieuw opstarten

Wanneer de airco weer aangaat na een stroomstoring, herstelt deze functie de vorige instellingen. Deze functionaliteit is een standaardinstelling.

• Trek beide zijkanten van de kap voorzichtig omhoog.

• De functie kan worden gewijzigd volgens een soort model.

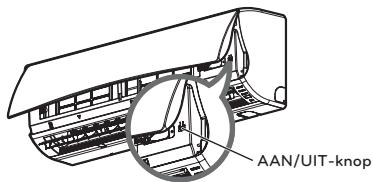

2 Druk op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt.

• Het apparaat piept tweemaal en het lampje knippert 6 keer.

• De functie kan worden gewijzigd volgens een soort model.
• Om deze functie in te schakelen, drukt u op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt. Het apparaat piept tweemaal en het lampje knippert 4 keer.

N.B.

Als u de Aan-/Uit-knop 3 tot 5 seconden vasthoudt in plaats van 6 seconden, zal het apparaat een testmodus starten. In de testmodus blaast het apparaat 18 minuten lang zo veel mogelijk koele lucht uit alvorens terug te keren naar de standaardinstelling.

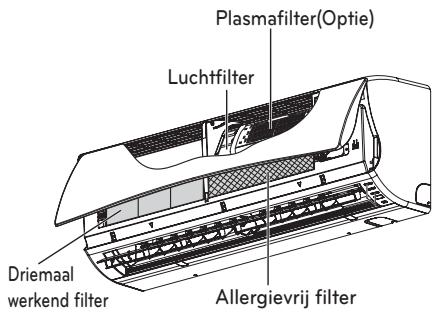

ONDERHOUD

Maak het apparaat regelmatig schoon om een optimale werking te garanderen en om eventuele defecten te voorkomen.

• Afhankelijk van het model kan dit onderdeel afwezig zijn.

• De functie kan worden gewijzigd volgens een soort model.

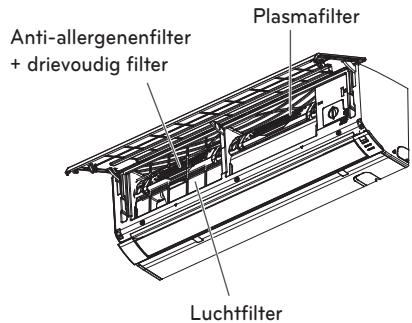

Onderdeel	Onderhoudsinterval	Schoonmaakmethode
Luchtfilter	2 weken	Zie "Luchtfilter schoonmaken"
Anti-allergenenfilter + drievoudig filter	3 maanden	Zie "Anti-allergenenfilter en drievoudig filter schoon- makeen"
Plasmafilter*	3 maanden	Zie "Plasmafilter schoonmaken".
Buitenkant van de binnen-unit	regelmatig	Gebruik een schone zachte doek. Gebruik geen bleek of schuirmiddelen.
Buiten-unit	regelmatig	Gebruik stoom om de warmtewisselaar en de lucht-gaatjes in de kap schoon te makeen (neem contact op met een onderhoudstechnicus).

LET OP

• Schakel het apparaat UIT en trek de stekker UIT het stopcontact voordat u onderhoud pleegt; doet u dit niet, dan bestaat er een risico op elektrische schokken.
• Gebruik nooit water warmer dan 40°C om de filters te reinigen. Dit kan namelijk vervormingen of verkleuringen veroorzaken.
• Gebruik nooit vluchtige stoffen voor het reinigen van de filters. Deze kunnen de oppervlakken van het filter beschadigen.

N.B.

• De locatie en vorm van de filters kan, afhankelijk van de modellen, verschillen.
• Maak de warmtewisselaar van de buiten-unit regelmatig schoon. Vuil dat zich in de warmtewisselaar ophoopt kan de efficiëntie van het apparaat verlagen waardoor het energieverbruik stijgt.

Luchtfilter schoonmaken

Maak het luchtfilter om de week schoon, of vaker indien nodig.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact. 2 Open het rooster voor.

• Trek beide zijkanten van de kap voorzichtig omhoog.

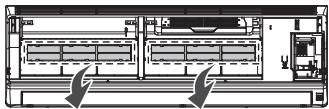

3 Pak de knop van het luchtfilter vast, trek deze licht omhoog en verwijder het filter.

4 Reinig het filter met een stofzuiger of met warm water. - Als het stof lastig te verwijderen is, kunt u het filter reinigen met lauw water en afwasmiddel. 5 Laat het filter in de schaduw drogen.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact. 2 Open het rooster voor en verwijder het luchtfilter (zie "Luchtfilter schoonmaken"). 3 Verwijder het anti-allergenenfilter

4 Verwijder het anti-allergenenfilter.

N.B.

• De locatie en vorm van de filters kan, afhankelijk van de modellen, verschillen.
• Het kenmerk kan worden veranderd volgens een soort model.

Plasmafilter schoonmaken

1 Schakel het apparaat uit en trek de stekker uit het stopcontact. 2 Open het rooster voor en verwijder het luchtfilter (zie "Luchtfilter schoonmaken"). 3 Verwijder het plasmafilter binnen 10 seconden.

4 Gebruik een stofzuiger om vuil te verwijderen. - Als het stof lastig te verwijderen is, kunt u het filter reinigen met lauw water. 5 Laat het filter in de schaduw drogen.

! N.B.

• De locatie van de filters kan, afhankelijk van de modellen, verschillen.
• Sommige modellen hebben geen plasmafilter.
• Het kenmerk kan worden veranderd volgens een soort model.

PROBLEMEN VERHELPEN

Zelfdiagnose

Dit apparaat heeft een ingebouwde zelfdiagnose-functie. Als er een fout optreedt, zal het lampje van de binnen-unit knipperen met een interval van 2 seconden. Wanneer dit gebeurt, dient u contact op te nemen met uw dealer of servicecentrum.

Voordat u een service-aanvraag doet

Controleer het volgende voordat u contact opneemt met uw servicecentrum. Als het probleem zich nog steeds voordoet, neem dan contact op met uw servicecentrum.

Probleem	Mogelijk oorzaken	Oplossing
Abnormale bedrijfsom-standigheden	Er kommt een brandlucht of een vreemd geluid uit het apparaat.	Schakel de airco uit, trek de stekker uit het stopcontact en neem contact op met uw servicecentrum.
	Er lekt water uit de binnen-unit, zichs wanneser de luchtvochtigheid laag is.
	De stroomkabel is beschadigd of worden ongebruikelijk warm.
	Een knop, een beveiliging, de aarding of een zekering werkt Niet goed.
De airco doet het nicht.	De stekker zit Niet in het stopcontact.	Controler of de stekker in het stopcontact zit.
	Er is een zekering doorgeslagen of de aardlekschakelaar is gesprongen.	Vervang de zekering of controller de aardlekschakelaar.
	Er is een stroomstoring.	Schakel de airco uit als zich een stroomstor-ing voordoet. Wacht 3 minutes na het herstellen van de stroomvoorziening voordat u de airco weein schakelt.
	Het voltage is te hoog of te laag.	Controler de aardlekschakelaar.
	De airco is na een bepaalde tijd automatisch uitgegaan.	Druk nogmaals op de Aan-/Uit-knop.
	Batterij is verkeerd geplaatst in de aftandsbediening.	Is de batterij in de afstandsbediening geplaatst? Is de batterij op de juiste manier geplaatst (+),(-)? Zelfs wanneser u bovenstaande richtlijnen volgt, treedt de airconditioner net in werk-ing. Gieveve de batterijen te verrangen.
De airco genereert geen koele lucht.	• De luchtstroom is nicht correct.	• Zorg ervoor dat de voorkant van de airco Niet geblokkeerd worden door en zonwering, gordijn of meubel.
	• Het luchtfilter is vies.	• Maak het luchtfilter om de week schoon. • Zie "Luchtfilter schoonmaken" voor meer infor-matie.
	• De kamertemperaatur is te hoog.	• In de zomer kan het enigeijduren voor de binnenlucht koel worden. • Gebruik in dit geval de snugkoeken-modus om de binnenlucht snug te koelen.
	• Koude lucht ontsnaptuit de kamer.	• Zorg ervoor dat er geen koude lucht UIT de kamer ontsnapt door ventilatiegaten.
	• De ingestelde temper-atuur is hoger dan de kamertemperaatur.	• Stel de gewenste temperaatuur in zodat deze lager is dan de kamertemperaatuur.
	• Er is een warmtebron血液循环 bij de airco.	• Gebruik geen warmtebronnen zoals een elektrische oven of een gasbrander terwijl de airco in gebruik is.
	• Luchtcirculatiemodus is ingeschakeld.	• In luchtcirculatiemodus blaast de airco lucht rond zonder deze te koelen of verwarmen. • Stel de modus in op koeling.
	• Buitentemperaatur is te warm.	• De koeling kan nicht voldoende zijn.
De airconditioner weg geen warme lucht op.	• Wanner de ver-warmingsmodus gestart worden. • Klep is bijna zich en er komt geen lucht UIT. • Hoewel het buitenelement reeds in werkig gettreden is.	• Dit is een normal symptom. • Gelingte te wachten tot wanner het elementaire warmerlucht maakt. • Deze functie zorgt voor het blazen van warmerlucht.
	• Ontdooing worden door het buitenele-ment geregeld.	• Bij opwarming vomt er zich ijsafzetting op de warmtewisselaar, wanner de buitentemper-atuur zakt. • Deze functie zorgt voor het verwijderen van de ijslaag op de spoel. • Gelingte te wachten tot wanner deze op-eratie voltooid is. Dit duurt zo'n 15 minutes.
	• Buitentemperaatur is te laag.	• De verwarming kan onvoldoende+zijn.
De airconditioner slaat af tijdens werkung.	• De airconditioner valt plots UIT.	• De timer kan in werkung gesteld worden. Wonneer de timer in werk- ing gesteld is, dan kan de air condi-tioner uitgezet worden. • Ga na of de instelling van de timer juist is.
	• Een stroomstoring heeft plaats- gezonden tijdens de werkung.	• Dit is de auto-restart functie. Het is een standaard instelling. • Deze functie zorgt ervoor dat het el- ement automatisch opgestart worden na een stroomstoring. • Indien u in een gebied woont met regelmatige stroomstoringen, dan kan dit nuttig�in.
Het binnenele- ment is nog in werkung,zelfs wonneer de stroom worden afgesloten.	• Auto-clean modus worden uitgevo- erd. • Deze functie zorgt voor het ver- wijderen van overtollig voucht in het binnenelement.	• Gelieve te wachten tot het einde van de functies. • Dit za schimmelgroei voorkomen. Indien u deze optie Niet nodigা, dan kan u deze uitschakelen.
De luchtuiitlaat van het binnenele- ment stoot rookuit.	• De gekoelde luckt van de aircon- ditioner vomrt stoom.	• Bij lage kamertemporatuur, za dit fenomeen verdwijnen.
Het buitenele- ment lekt.	• Bij verwarming, lekt de warmtewisselaar water.	• Bij dit symptomoome er een afvo- erslang geinstalleerd worden onder de bodem. • Neem contact op met de installmenter.
Lawaai of vibratie wonneer in werk- ing;	• Klikkend geluid. U hoor een klikkend geluid bij het opstarten of het afzetten van het element door verplaatsing van de omkeerklep. • Krakend geluid. De plastieken onderdelen van het binnenelement krimpen en zetten UIT door een plotselinge verander-ing van temperatuur. • Geluid van vloeendi water, blazend geluid. Wonneer er koelvloeistof door de airconditioner vloeit, dan kan men geluid horen.	• Ditijken normale symptomen. • Na eenijdje za u nietsmeer horen.
Het binnenele- ment geeft een geur af.	• De luckt kan ruiken door opname van een muffe geur of de geur van sigaretten door het binnenelement.	• Wonneer de geur Niet verdwijnt, dan要去 u de filter of de warmthewisselaar reinigen. • Neem contact op met de installmenter.
