BEDIENUNGSANLEITUNG MS12SQ LG

Bitte lesen Sie diese Bedienungsanleitung vor dem

Betrieb des Gerätes aufmerksam durch und bewahren

Sie es zum späteren Nachschlagen auf.

TYP: WANDMONTAGE

ENERGIESPARTIPPS

Die folgenden Hinweise halten Ihnen, den Stromverbrauch des Klimagerätes zu verringn.

Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise:

• Innenaume nicht zu stark herunterkühlen. Eine zu kalte Raumluft ist gesundheitsschädlich und verursacht hohe Stromkosten.
• Direkte Sonneneinstrahlung bei laufendem Klimagerät mithilfe von Rollos oder Gardinen verhindern.
• Türen und Fenster bei laufendem Klimagerät fest geschlossen halten.
• Die Richtung des vertikalen und horizontalen Luftstroms zur optimalen Zirkulation der Raumluft einstehen.
• Den Lüfter zum schellen Herunterkühlen oder Aufheizen der Raumluft vorübergehend auf eine höhere Geschwindigkeit einstehen.
• Zum Durchlufen regelmäßige Fenster öffnen, da die Qualität der Raumluft bei längerem Betrieb des Klimagerates abnimmt.
• Der Luftfilter sollte alle zwei Wochen gereinigt werden. Im Luftfilter angesammelter Staub und Verunreinigungen können den Luftstrom während der Kuhlung/Entfeuchtung blockieren oder behindern.

Für ihre Unterlagen

Heften Sie ihren Beleg als Nachweis über das Kaufdatum bzw. zur Vorlage im Garantiefall an diese Seite. Notieren Sie hier die Modell- und Seriennummer des Gerätes:

Modellnummer:

Seriennummer:

These Nummern finden Sie auf einem Etikett auf der Seite≦edes Gerätes.

Handler:

Kaufdatum:

WICHTIGESICHERHEITSHINWEISE

BITTE LESEN SIE VOR INBETRIEBNAHME DES GERÄTES SAMTliche ANLEITUNGEN.

Bitte beachten Sie stets die folgenden Vorsichtshinweise, um gefährliche Situationen zu vermeiden und die optimale Leistung des Gerätes zu gewährleisten.

ACHTUNG

Bei Missachtung der Anweisungen besteht die Gefahr von schweren Verletzungen oder Lebensgefahr.

VORSICHT

Bei Missachtung der Anweisungen besteht die Gefahr von leichten Verletzungen oder Schäden am Gerät.

ACHTUNG

• Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, besteht die Molllichkeit von Gefahren für Sie und andere.
• Die Montagearf nur durch qualifiziertes und zugelassenes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechniker vorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge und Testgeräte verfügbar.
• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahr von Geräteausfälle, Sachschäden, Verletzungen und/oder Lebensgefahr.

Montage

• Verwenden Sie niemals einen defekten Überlastungsschalter oder einen mit zu geringer Nennleistung. Nur Überlastungsschalter und Sicherungen mit geeigneter Nennleistung verwenden. Es besteht Brand- oder Stromschlaggefahr.
• Elektrische Anschlüsse sollenn nur vom Handler, Verkaufen, einem qualifizierten Elektriker oder zugelassenen Servicebetrieb vorgenommen werden. Das Gerät nicht selbst auseinandernehmen oder reparieren. Es besteht Brand- oder Stromschlaggefahr.
• Das Gerät muss immer laut Schaltplan geerdet werden. Die Erdungsleitung nimals an eine Gas- oder Wasserleitung, einen Blitzableiter oder eine Telefon-Erdungsleitung anschließen. Es besteht Brand- oder Stromschlaggefahr.
• Die Frontblende sowie die Abdeckung der Reglerkastens müssen gut befestigt werden. Es besteht Brand- oder Stromschlaggefahr auf Grund von Staub, Wasser usw.
• Nur Überlastungsschalter und Sicherungen mit geeigneter Nennleistung verwenden. Es besteht Brand- oder Stromschlaggefahr.
• Das Netzkabel niemals verändern oder verlangern. Bei Beschädigungen des Netzkabels oder der Isolierung muss das Kabel ausgetaucht werden. Es besteht Brand- oder Stromschlaggefahr.
• Die Montage, Demontage oder Neumontage solte nur vom Handler oder einem zugelassenen Servicebetrieb vorgenommen werden. Ansonsten besteht Brand-, Stromschlag-, Explosions- oder Verletzungsgefahr.
• Das Gerät nicht auf einem defekten Montagestandfuß anbringen. Der Montageortarf im Laufe der Zeit nicht an Stabilität verlieren. Ansonsten konnte das Gerät herunterfallen.
• Das Außererat nicht auf einem beweglichen oder instabilen Untergrund aufstellen. Das Außererät konnte herunterfallen und Sachschemen oder u. U. tödliche Verletzungen verursachen.
• Die elektrischen Bauteile im Außergerät werden über einen Kondensator mit Hochspannung versorgt. Der Kondensator muss daher vor Reparaturarbeiten immer vollständig entladen werden. Bei einem geladenen Kondensator besteht die Gefahr von Stromschlagen.

• Zur Montage des Gerätes sollte immer der mitgelieferte Montagebausatz eingesetzt werden. Ansonsten können das Gerät herunterfälle und schwere Verletzungen verursachen.

• Die Kabelanschlüsseinnen und außen,müssen gut befestigt werden und die Kabel sollenn so verlegt werden,dass keine Zugräfte auf die Kabel und deren Anschlasse wirken. Unsachgemäß oder lockere Anschlasse konnen zu Hitzeentwicklung und Bränden führen.

• Verpackungsmaterialien müssen ordnungsgemäß entsorgt werden. Schrauben, Nagel, Batterien oder defekte Teile müssen nach der Montage oder Wartung entsorgt werden. Zerschneiden Sie sãmtliche Plastikverpackungen. Kinder können damit playen und sich damit gefährden oder verletzen.
• Überprüfen Sie das verwendete Kätemittel.itte lessen Sie die Hinweise auf dem Produktetikett. Bei ungeeigneten Kätemittel kann der Normalbetrieb des Gerätes beeinträchtigt werden.

Operation

• Das Gerät niemals mit nassen Händen berühren, bedienen oder reparieren. Der Netzstecker muss beim Abziehen immer am Stecker selbst festgehalten werden. Es besteht Brand- oder Stromschlaggefahr.
• Das Netzkabel nicht in der Höhe von Heizgeräten oder sonstigen Wärmequellen verlagen. Es besteht Brand- und Stromschlaggefahr.
• Esarfkein Wsser in die elektrischen Bauteile eindringen. Das Gerat nicht in der Nane von Wasserquellen montieren. Es besteht die Gefahr von Bränden, Geräteausfallen oder Stromschlagen.
• Keine brennbaren Gase oder Flüssigkeiten in Gerätenähe lagern oder verwenden. Es besteht Brandgefahr.
• Das Gerät nicht über einen längeren Zeitraum in einem geschlossenen Raum betreiben. Lüften Sie regelmäßig. Ansonsten können ein gesundheitsschädlicher Sauerstoffmangel eintreten.
• Das Vordergitter des Gerätes während des Betriebs niemals öffnen. (Einen evtl. vorhandenen elektrostatischen Filter nicht berühren.) Es besteht die Gefahr von Verletzungen, Stromschlagen oder Geräteausfälle.
• Bei ungewöhnlichen Gerauschen oder bei austretendem Rauch sofort den Überlastungsschalter ausschalten und das Netzkabel trennen. Schalten Sie den Überlastungsschalter aus undziehen Sie den Netzstecker. Es besteht Brand-oder Stromschlaggefahr.
• Bei gleichzeitigem Betrieb zusammen mit einem Ofen oder einer Heizung solte der Raum regelmäßig geluftet werden. Ansonsten konnte ein gesundheitsschädlicher Sauerstoffmangel eintreten.
• Falls das Gerät über einen längeren Zeitraum nicht betrieben wird, den Netzsteckerziehen oder den Überlastungsschalter ausschalten. Es besteht die Gefahr von Beschädigungen, Ausfallen oder unbeabsichtigtem Einschalten des Gerätes.
• Es muss gewährleistet werden, dass niemand, auf das Außererat tritt oder darauf faltt. Dies gilt insbesondere für Kinder. Ansonsten besteht die Gefahr von Verletzungen und Schäden am Gerät.
• Es muss gewährleistet werden, dass das Netzkabel während des Betriebs nicht abgezogen oder beschädigt werden kann. Es besteht Brand- oder Stromschlaggefahr.
• Stellen Sie NIEMALS Gegenstände auf das Netzkabel. Es besteht Brand- oder Stromschlaggefahr.
• Bei austretendem brennbaren Gas sofort die Gaszufuhr trennen und vor dem Einschalten zum Lüften die Fenster offen den. Benutzen Sie nicht das Telefon und schalten Sie keine Geräte ein oder aus. Es besteht Explosions- oder Brandgefahr.
  Sorgen Sie bei gleichzeitigem Einsatz des Klimagerates mit einem Heizgerät für eine ausreichende Belüftung des Raumes. Ansonsten besteht die Gefahr von Branden, schweren Verletzungen oder Geräteausfälle.

VORSICHT

Montage

• Das Gerät solte von mindestens zwei Personen angehoben oder getragen werden. Ansonsten besteht Verletzungsgefahr.
• Das Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft). Es besteht Korrosionsgefahr.

• Montieren Sie zur Abfuhr von Kondenswasser einen Ablassschlauch. Ein unsachgemäßer Anschluss kann zu Wasserlecks führen.

• Das Gerät muss immer waagerecht montiert werden. Ansonsten können Vibrationen oder Gerausche auftreten.

• Das Gerät so montieren, dass umliegende Nachbarn nicht durch warme Abluft oder Lärn belastigt werden. So vermeiden Sie Streitfälle mit den Nachbarn.
• Überprüfen Sie das Gerät nach der Montage oder nach Reparaturarbeiten immer auf Gaslecks (Kätemittel). Eine zugeinge Kätemittelmenge kann zu Geräteausfällen führen.

Betrieb

• Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenständen. Bei dieser dem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem. Es besteht die Gefahr von Sachschädern oder -verlusten.
• Luftinlass und -auslass * durren nicht verdeckt werden. Ansonsten besteht die Gefahr von Fehlfunktionen.
• Verwenden Sie zur Reinigung nur ein weiches Tuch. Keine starken Reiniger, Lösemittel oder Wasser verwenden. Es besteht die Gefahr von Branden, Stromschlagen oder Schäden an den Kunststoffteilen des Gerätes.
• Beim Herausnahmen des Luftfilters keine Metallteile am Gerä berühren. Es besteht die Verletzungsgefahr.
• Nicht auf das Gerät treten oder Gegenstände daraufefinden. (Außengeräte) Es besteht Verletzungsgefahr sowie die Gefahr von Fehlfunktionen.
• Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder früiger gereinigt werden. Bei einem verschmutzten Filter verringgert sich die Kühlungsleistung.
• Bei angeschlossen Klimagerät niemals die Hand oder andere Gegenstände in den Luftteinlass oder -auslass einführen. Scharfe Kanten und sich bewegende Teile im Innern des Gerätes bergen Verletzungsgefahren.
• Gehen Sie beim Auspacken und bei der Montage sorgsam vor. Scharfe Kanten bergen Verletzungsgefahren.
• Falls während der Reparatur Kältemittel austritt, vermeiden Sie den Kontakt mit dem Kältemittel. Es besteht die Gefahr von Erfrierungen (Kälteverbrennungen).
• Das Gerät beim Demontieren oder während des Transports nicht kappen. Kondenswasser im Gerät möglich verschüttet werden.
• Niemals andere Gas-Luft-Gemische erzeugen, als für das Kätemittel des Systems angegeben. Luft im Kätemittelkreislauf konnte zu einem übermäßig hohen Druck im Kreislauf führen. Dadurch besteht die Gefahr von Schäden am Gerät oder Verletzungen.
• Falls während der Montage Kätemittel austritt, muss der Raum sofort geluftet werden. Es besteht die Gefahr von Gesundheitsschäden.
• Die Zerlegung des Gerätes sowie die Entsorgung von Kälteöl und Bauteilen sollen nach den örtlichen und gesetzlichen Bestimmungen erfolgen.
• Tauschen Sie alle Batterien der Fernbedierung durch neue desselben Typs aus. Keine verschiedene Batterietypen verwenden (alte und neue Batterien zusammen). Es besteht die Gefahr von Bränden oder Geräteausfälle.
• Batterien nicht wieder aufladen oder auseinandernehmen. Verbrauchte Batterien niemals ins Feuer werfen. Sie konnten brennen oder explodieren.
• Auf die Haut oder Kleidung gelangte Batteriefflüssigkeit gründlich mit Wasser abspullen. Die Fernbedienung niemals mit ausgelaufen Batterien verwenden. Die Chemikalien in den Batterien konnten zu Verbrennungen oder Gesundheitsschäden führen.
• Bei Verschlucken der Batterieflüssigkeit den Mund gründlich mit Wasser ausspulien und unverzüglich einen Arzt aufsuchen. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.
• Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen längeren Zeitraum betreiben. Die Feuchtigkeit kann kondensieren und die Einrichtung beschädigten.
• Erwachsene und Kinder sollenen sich nicht direkt im Kalt- oder Warmluftstrom aufhalten. Es besteht die Gefahr von Gesundheitsschäden.
• Das Abwasser des Gerätes niemals trinken. Das Wasser ist verunreinigt und gesundheitsschädlich.
• Benutzten Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter. Achten Sie auf mögliche Verletzungsgefahren.

INHALTSVERZEICHNIS

2 ENERGIESPARTIPPS

3 WICHTIGE SICHERHEITSHINWEISE

7 VOR DEM BETRIEB

7 Komponenten
8 Umgang mit der Fernbedienung
10 - Einlagen der Batterien
10 - Montage der Fernbedienungshalterung

11 GRUNDFUNKTIONEN

11 Raum kuhlen
11 Raum Heizung
11 Entfeuchtung
12 Raumluft umwahlen
12 Lüftergeschwindigkeit einstellen
12 Luftstromrichtung einstellen
12 Timer einstellen
12 - Uhrzeit einstellen
13 - Klimagerät zu einer programmierten Uhrzeit automatisch einschalten
13 - Klimagerät zu einer programmierten Uhrzeit automatisch ausschalten
13 - Timer-Einstellung loschen
13 -Ruhemodus einstellen

14 ERWEITERTE FUNKTIQNEN

14 Raumtemperatur schnelländern
14 Reinigung der Raumluft
14 - Automatischer Reinigungsbetrieb
15 Plasma-Luftreinigungsbetrieb
15 Automatikbetrieb
16 Energiesparender Kuhlungsbetrieb
16 Helligkeit der Anzeige
16 Bedienung des Klimagerates ohne Fernbedienung
17 Automatischer Neustart des Klimagerates

18 WARTUNG

19 Reinigung des Luftfilters
19 Anti-Allergen-Filter und Dreifach-Filter reinigen
19 Plasmafilter reinigen

20 STÖRUNGSBEHEBUNG

20 Selbstdiagnosefungtion
20 Bevor Sie den Kundendienst verständigen

VOR DEM BETRIEB

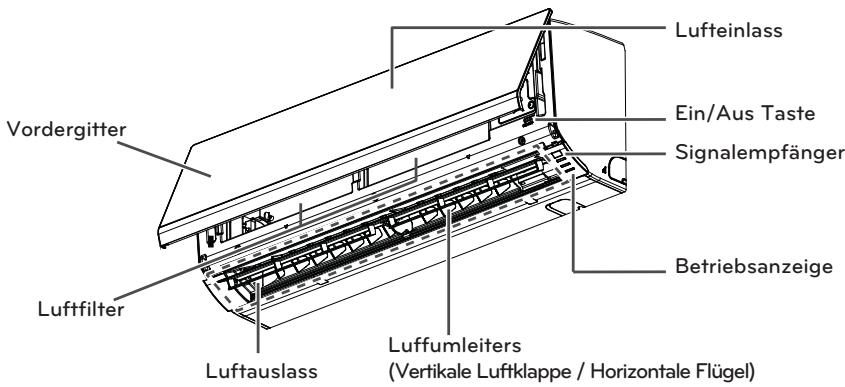

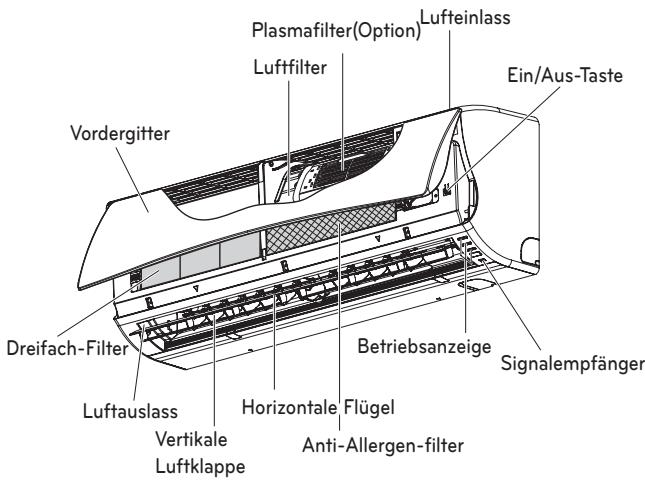

Koponentsen

Koponentsen

* Die Funktion kann nach einer Art Modus verändert werden.

HINWEIS

Anzahl und Position der Betriebsanzeigen können je nach Modell des Klimagerates variieren.

Umgang mit der Fernbedienung

Sie haben die Möglichkeit, das Klimagerät bequem über die Fernbedienung zu bedieren. Unter der Klappe der Fernbedienung befinden sich weitere Tasten für die Zusatzfunktionen.

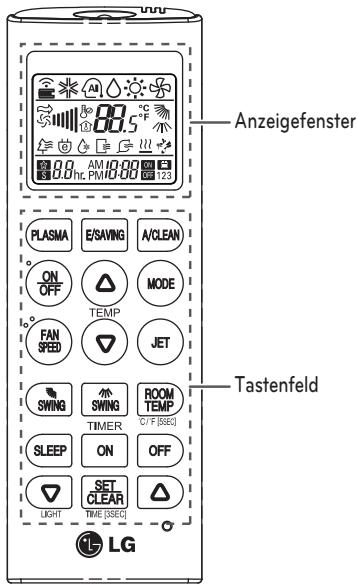

Kabellose Fernbedienung

Tastenfeld	Anzeige fenster	Beschreibung
PLASMA	↑	Plasma-Taste*: Der Plasmaster filter reinigt die Luft von Staubmilben, Feinstaub und Haustier-haaren. Der Plasmaster lonisator sterilisiert die Luft von Bakterien und anderen gesundheits-schädlichen Stoffen.
SLEEP	/hr	Taste für automatischen Ruhemodus*: Au-tomatischen Betrieb im Ruhemodus ak-tivieren.
TEMP	88 °C	Tasten zur Temperatureinstellung: Ein-stellen der Raumtemperatur im Kühlungs-bzw. Heizbetrieb.
ON OFF	-	Netzschalter: Gerät ein- und ausschalten.
FAN SPEED	###	Taste für Lüftergeschwindigkeit Innengerät: Einstellen der Lüftergeschwindigkeit.
MODE	* AN △	Betriebswahltaste*: Auswahl des Betrieb-smodus. Kühlungsbetrieb (*) / Automatikbetrieb (AI) / Entfeuchungsbetrieb (O) / Heizbetrieb (Y) / Luftzirkulation (Z)
JET	P0	Taste Schnellkühlen/Schnellheizen*: Raumtemperatur vorübergehend erwärmen bzw. herunterkühlen.
SWING SWING	小	Taste für Luftstromrichtung: Einstellen der ver-tikalen und horizontalen Luftstromrichtung.
ROOM TEMP		Taste für Temperaturanzeige: Anzeige der Raumtemperatur. Halten Sie die Taste mindestens drei Sekunden lang gedrückt. Um-schalten zwischen °C/°F.
ON OFF	AM 2000	Taste Timer: Einstellen der aktuellen Uhrzeit und der Start-und Endzeit.
A/CLEAN E/SAWING LIGHT		Navigations- und Funktionstaste*: Einstellen der Uhrzeit und Aufrufer von Sonderfunktionen. E: Automatische Reinigung / O: Energies-parenender Kühlungsbetrieb / LIGHT: Ein-stellen der Helligkeit der Anzeige des Innengerätes
SET CLEAR	-	Taste Set/Clear: Funktionen aktivieren und deaktivieren.
○	-	Reset-Taste: Einstellungen des Klim-agerätes zurücksetzen.

• Bestimme Funktionen sind nicht für alle Modelle möglich.

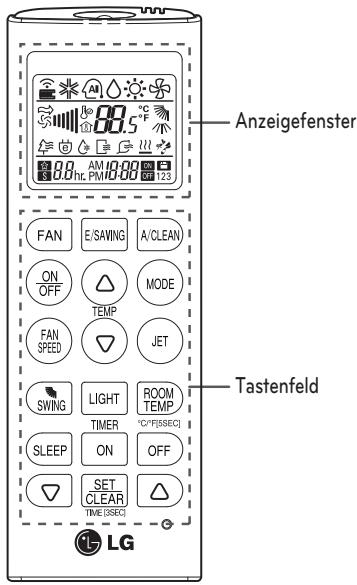

Kabellose Fernbedienung

Tastenfeld	Anzeige fenster	Beschreibung
FAN		TASTE FÜR LUFTUMWÄLZUNG Umwälzen der Raumluft ohne Kühlung bzw. Erwärung.
SLEEP	Ihr	Taste für automatischen Ruhemodus*: Automatischen Betrieb im Ruhemodus aktivieren.
TEMP	88 °C	Tasten zur Temperatureinstellung: Einstellen der Raumtemperatur im Küh lungs-bzw. Heizbetrieb.
ON OFF	-	Netzschalter: Gerät ein- und aussalten.
FAN SPEED		Taste für Lüftergeschwindigkeit Innengerät: Einstellen der Lüftergeschwindigkeit.
MODE		Betriebswahltaste*: Auswahl des Betriebsmodus. Kühlungsbetrieb (*) / Automatikbetrieb oder Automatischer Wechselbetrieb (AI) / Entfeuchtungsbetrieb (O) / Heizbetrieb (OH)
JET	Po	Taste Schnellkühlen/Schnellheizen*: Raumtemperatur vorübergehend erwärmen bzw. herunterkühlen.
SWING		Taste für Luftstromrichtung*: Einstellen der vertikalien Luftstromrichtung.
ROOM TEMP		Taste für Temperaturanzeige: Anzeige der Raumtemperatur. Halten Sie diese Taste 5 Sekunden lang gedrückt, um zwischen °C und °F umzuschalten.
ON OFF	AM/CH/CH/CH	Taste Timer: Einstellen der aktuellen Uhrzeit und der Start- und Endzeit.
A/CLEAN		Navigations- und Funktionstaste*: Einstellen der Uhrzeit und Aufruften von Sonderfunktionen.
E/SAWNG		: Automatische Reinigung / O: Energies-parenender Kühlungsbetrieb / LIGHT: Einstellen der Helligkeit der Anzeige des Innengerätes
LIGHT
SET CLEAR	-	Taste Set/Clear: Funktionen aktivieren und deaktivieren.
O	-	Reset-Taste: Einstellungen des Klim-agerätes zurücksetzen.

• Bestimme Funktionen sind nicht für alle Modelle möglich.

Einlagen der Batterien

Legen Sie vor der Nutzung der Fernbedienung die Batterien ein. Es kann nur der Batterietyp AAA (1,5 V) verwendet werden.

1 Nehmen Sie die Batterieiklappe ab.

2 Legen Sie die neuen Batterien ein + und - beachteten Sie die richtige Polung der Batterien.

3 Bringen Sie die Batterieklappe wieder an.

HINWEIS

Falls die Anzeige der Fernbedienung schwächer wird, tauschen Sie die Batterien gegen neue aus.

Montage der Fernbedienungshalterung

Zum Schutz der Fernbedienung sollte die Halterung an einem Ort ohne direkte Sonnenein-strahlung montiert werden.

1 Wahlen Sie einen sicheren und leicht zugänglichen Ort.
2 Ziehen Sie die Schutzfolie auf der Rück-ndeite der Halterung ab und kleben Sie die Halterung an die Wand.

2 Befestigen Sie dann die Halterung mit den zwei Schrauben.

3 Schiebern Sie die Fernbedienung in die Halterung.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der Unterseite des Klimagerates.

HINWEIS

• Mit dieser Fernbedienung werden u. U. auch andere elektronische Geräte ange-sprochen. Richten Sie die Fernbedi- enung immer auf den Signalempfänger des Klimagerätes.
• Für eine störungsfrei Übertragung sollen den Signalsender und -empfänger regelmäß mit einem weichen Tuch gereinigt werden.

GRUNDFUNKTIONEN

Raum kühlen

(Kühlungsbetrieb)

1 Drücken Sie auf die Taste (2), um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Kuhlungsbetriebs mehrmals die Taste (MODE).

• Daraufhin entscheidt das Symbol * im Anzeigefenster.

3 Stellen Sie mit den Tasten und die gewünschte Temperatur ein.

Die Temperatur kann von 18^ bis 30^ eingestellt werden.

Raum Heizung (Heizbetrieb)

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Heizungsbetriebs mehrmals die Taste (MOSS).

• Daraufhin entscheidt das Symbol im Anzeigefenster.

3 Stellen Sie mit den Tasten und die gewünschte Temperatur ein.

Die Temperatur kann von 16^ bis -30^ eingestellt werden.

HINWEIS

Für Geräte, die nur zur Kühlung dieren, ist diese Funktion nicht möglich.

Entfeuchtung

(Entfeuchungsbetrieb)

In dieser Betriebsart wird bei hoher Luftfeuchtigkeit oder bei regenerischem Wetter überschüsse Feuchtigkeit in der Raumluft entfernt, um Schimmelbildung vorzubeugen. In dieser Betriebsart werden die Raumtemperatur und die Luftermaschwindigkeit automatisch eingestellt, um eine optimale Luftfeuchtigkeit zu erreichen.

1 Drücken Sie auf die Taste (ON), um das Gerät einzuschalten.
2 Drücken Sie zur Auswahl des Entfeuch-tungsbetriebs mehrmals die Taste (MOSE).
- Daraufhin erscheint das Symbol im Anzeigefenster.

HINWEIS

Die Raumtemperatur wird in dieser Betriebsart automatisch geregelt und kann nicht manuell eingestellt werden.

Zudem wird die aktuelle Raumtemperatur im Anzeigefenster nicht angezeigt.

Raumluft umwälzen (Luftzirkulationsbetrieb)

In dieser Betriebsart wird die Raumluft ohne eine Änderung der Raumtemperatur umgewälzt.

1 Drücken Sie auf die Taste (2), um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Luftzirkulationsbetriebs mehrmals die Taste (MDE). Oder drucken Sie zur Auswahl des Luftzirkulationsbetriebs mehrmals die Taste (FA).
-Daraufhin erscheint das Symbol im Anzeigefenster.

3 Drücken Sie auf die Taste (FAN, um die Lüftergeschwindigkeit einzustellen.

Lüftergeschwindigkeit einstellen

1 Drucken Sie zur Einstellung der Lüftergeschwindigkeit mehrmals die Taste (FAV/SPD).

• Wahlen Sie für einen natürlichen Luftzug. Die Lüftergeschwindigkeit wird sodann automatisch eingestellt.

Luftstromrichtung einstellen

1 Um die Richtung des vertikalen Luftstroms zu ändern, drücken Sie mehrmals die Taste (SWING) und wahlen Sie die gewünschte Luftstromrichtung.
- Wahlen Sie, um die Richtung des Luftstroms automatisch einstellen zu halten.
2 Um die Richtung des horizontalen Luftstroms zu ändern, drücken Sie mehrmals die Taste SWING und wahlen Sie die gewünsche Luftstromrichtung.
- Wahlen Sie, um die Richtung des Luftstroms automatisch einstellen zu halten.

HINWEIS

Die horizontale Luftstromrichtung kann bei bestimmen Modellen u. U. nicht geändert werden.
- Bei wahllosem Verstellen des Luftumlieiters besteht die Gefahr von Geräteausfälle.
- Bei einem Neustart des Klimagerates wird die zuvor eingestellte Luftstromrichtung wiederhergestellt, so dass die Position des LuftMLEiters u. U. nicht mit dem auf der Fernbedienung angezeigten Symbol übereinstimmt. Stellen Sie in thisem Fall mit den Tasten und die Luftstromrichtung erneut ein.

Timer einstellen

Die Timer-Funktion hilft beim Energie sparen und sorgt für einen effizienteren Betrieb des Klimagerätes.

Uhrzeit einstellen

1 Halten Sie die Taste SET mindestens drei Clear Sekunden lang gedrückt.
- Daraufhin blinkt das AM/PM Symbol im unteren Bereich der Anzeige.

2 Stellen Sie mit den Tasten und die gewündschen Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET Clear

Klimagerät zu einer programmierten Uhrzeit automatisch einschalten

1 Drucken Sie die Taste ON

• Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige.

AM 600

2 Stellen Sie mit den Tasten und die gewürschten Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET CLEAR

Klimagerät zu einer programmierten Uhrzeit automatisch ausschalten

1 Drucken Sie die Taste OFF

• Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige.

PM 00

2 Stellen Sie mit den Tasten und die gewünschten Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET CLEAR

Timer-Einstellung Löschen

1 Drucken Sie auf die Taste ON
2 Wahlen Sie mit den Tasten ON und OFF die zu löschende Timer-Einstellung.
3 Drucken Sie auf die Taste SET CLEAN

• Um alle Timer-Einstellungen zulösen, drücken Sie die Taste SET CLEAR.

Ruhemodus einstellen

Der Ruhemodus dient zum automatischen Ausschalten des Klimagerates während der Nachtruhe.

1 Drucken Sie auf die Taste (B), um das Gerät einzuschalten.
3 Taste sleep
4 Stellen Sie mit den Tasten und die gewünschten Stunden ein (bis zu 7 Stunden).
5 Drucken Sie zum Beenden der Einstellungen die Taste SET Clear.

• Im Ruhemodus erscheint das Symbol im Anzeigefenster.

HINWEIS

In den Betriebsarten Kuhlung und Entfeuchtung wird die Temperatur nach 30 Minuten um 1^ und nach weiteren 30 Minuten erneut um 1^ erhöht, um eine angenehme Nachtruhe zu gewährleisten. Die aktuell eingestellte Temperatur wird bzw um bis zu 2^ erhöht.

ERWEITERTE FUNKTIONEN

Das Klimagerät besitzt zahlreiche zusätzliche erweiterte Funktionen.

Raumtemperatur schnelländern

(Schnellkuhl-/Schnellheizbetrieb)

These Betriebsart ermöglicht das schnelle Herunterkühlen der Raumluft im Sommer bzw. das schnelle Aufheizen im Winter.

1 Drücken Sie auf die Taste, um das Gerät einzuschalten.
2 Drucken Sie auf die Taste

• Im Schnellkuhlungsbetrieb erfolgt 30 Minuten lang eine starke Belüfung bei einer Temperatur von 18^ .
• Im Schnellheizbetrieb erfolgt 30 Minuten lang eine starke Belüfung bei einer Temperatur von 30^ .

HINWEIS

• In den Betriebsarten Luftzirkulation, Automatik oder Automatischer Wechselbetrieb ist diese Funktion nicht möglich.
• These Funktion ist bei bestimmten Modellen nicht möglich.

Reinigung der Raumluft

Automatischer Reinigungsbetrieb

In den Betriebsarten Kuhlung und Entfeuchtung sammelt sich Feuchtigkeit im Innengerat an. Diese Feuchtigkeit wird mithilfe der automatischen Reinigungsfunktion beseitigt.

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drucken Sie auf die Taste (A/CLEAN).

• Daraufhin erscheint das Symbol 13 im Anzeigefenster.

• Beim Ausschalten des Gerätes wird der Lüfter 30 Minuten lang betrieben, wobei das Innengerät gereinigt wird.

HINWEIS

Bestimmte Tasten können während der automatischen Reinigungsfunktion nicht genutzt werden.

Plasma-Luftreinigungsbetrieb

Mithilfe des von LG entwickelten Plasmafilters werden mikroskopisch keine Verunreinigungen vollständig aus der Einlassluft gefiltert, für eine saubere Frischluft.

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drucken Sie auf die Taste (PLASMA).

-Daraufhin erscheint das Symbol im Anzeigefenster.

HINWEIS

• Diese Funktion kann durch Drücken der Taste (PLASMA) auch bei ausgeschalteten Klimagerät aktiviert werden.
• Wahlend des Plasma-Luftreinigungsbetriebs leucht den Anzeigen Plasma und Kuhlung.
• These Funktion ist bei bestimmten Modellen nicht möglich.

Automatikbetrieb (Künstliche Intelligenz)

Sie können die gewünschte Temperatur sowie die Lüftergeschwindigkeit des Innengerates einstehen.

Einstellbarer Temperaturbereich: 18^ - 30^

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drücken Sie zur Auswahl des Automatikbetriebs mehrmals die Taste (MODE) repeatedly

HINWEIS

• In dieser Betriebsart, können Sie die Luftleitblech automatisch drehen
• These Funktion ist bei bestimmten Modellen nicht möglich.

Energiesparender Kuhlungs-betrieb

In dieser Betriebsart wird der Stromverbrauch während der Kuhlung verringgert, indem die eingestellte Temperatur auf einen optimalen Wert für ein angenehmes Raumklima eingestellt wird.

1 Drucken Sie auf die Taste, um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Kuhlungsbetriebs mehrmals die Taste (MOSE).
3 Drucken Sie die Taste [ESAWB].

• Daraufhin entscheidt das Symbol im Anzeigefenster.

HINWEIS

These Funktion ist bei bestimmten Modellen nicht möglich.

Helligkeit der Anzeige

Sie haben die Möglichkeit, die Helligkeit der Anzeige des Innengerates zu ändern.

1 Drücken Sie mehrmals die Taste oder Light, um die Helligkeit auf den gewünschten Wert einzustellen.

HINWEIS

These Funktion ist bei bestimmen Modellen nicht möglich.

Bedienung des Klimagerätes ohne Fernbedienung

Über den Netzschalter des Innengerätes kann das Klimagerät auch ohne Fernbedienung bedient werden. Die Lüftergeschwindigkeit ist jedoch zu hoch eingestellt.

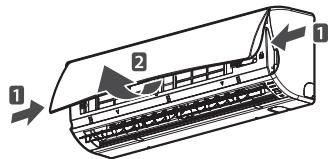

1 Öffnen Sie die Frontblende.

• Hebien Sie die Blende an beiden Seiten etwas an.

• Die Funktion kann nach einer Art Modus verändert werden.

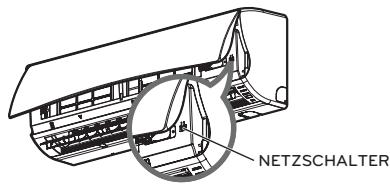

2 Drucken Sie die On / Off-Taste.

• Die Funktion kann nach einer Art Modus verändert werden.
• Bei Kuhl- und Heizgeräten ändert sich der Betriebsmodus ändert sich je nach Betriebsmodus des Außengerätes.

Automatischer Neustart des Klimagerätes

Wenn das Klimagerät nach einem Stromausfall eingeschaltet wird, werden die vorherigen Einstellungen mithilfe dieser Funktion wiederhergestellt.

Automatische Neustartfunktion

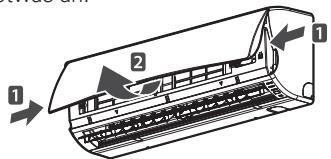

1 Öffnen Sie die Frontblende.

• Hebien Sie die Blende an beiden Seiten etwas an.

• Die Funktion kann nach einer Art Modus verändert werden.

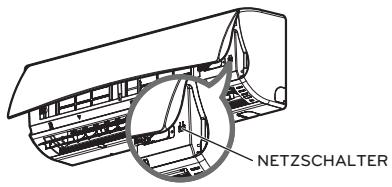

2 Halten Sie den Netzschalter sechs Sekunden lang gedrückt.

• Das Gerät gibt zwei Signtöne aus und die Anzeige blinkt sechs Mal.

• Die Funktion kann nach einer Art Modus verändert werden.
  Um diese Funktion wieder zu aktivieren, halten Sie den Netzschalter erneut sechs Sekunden lang gedrückt. Das Gerät gibt zwei Signätone aus und die blaue Anzeige blinkt vier Mal.

HINWEIS

Falls der Netzschalter lediglich drei bis fünf anstelle von sechs Sekunden lang gedrückt gehalten wird, wechselt das Gerät in den Testbetrieb. Während des Testbetriebs wird das Gerät mit hoher Lüftergeschwindigkeit im Kuhlungsbetrieb betriuben und wird nach 18 Minuten zurückgesetzt.

WARTUNG

Das Gerät sollte regelmäßig gereinigt werden, um eine optimale Leistung zu gewährleisten und mögliche Geräteausfälle zu vermeiden.

• These Funktion ist bei bestimmten Modellen nicht möglich.

• Die Funktion kann nach einer Art Modus verändert werden.

Komponente	Häufigkeit der Reinigung	Reinigung
Luftfilter	2 Wochen	Siehe Kapitel "Reinigung des Luftfilters"
Anti-Allergen-Filter/Dreifach-Filter	3 Monate	Siehe Kapitel "Anti-Allergen-Filter und Dreifach-Filter reinigen"
Plasmafilter*	3 Monate	Siehe Kapitel "Plasmafilter reinigen".
Oberflächte Innengerät	Regelmäßig	Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Bleich- oder Scheuermittel.
Außerengerät	Regelmäßig	Die Windungen des Wärmetauschers und die Belüftungsöffnungen können mit Dampf gereinigt werden (bitte wenden Sie sich an einen Techniker).

VORSICHT

• Schalten Sie das Gerät vor Wartungsarbeiten aus undziehen Sie das Netzkabel ab. Ansonsten besteht die Gefahr von Stromschlagen.
• Verwenden Sie zur Reinigung der Filter kein Wasser wärmer als 40^ . Es besteht die Gefahr von Verformungen und Verfährungen.
• Verwenden Sie zur Reinigung der Filter keine flüchtigen Stoffe. Diese können die Oberflächen des Gerätes beschädigen.

HINWEIS

• Lage und Form der Filter können je nach Modell variieren.
• Die Windungen des Wärmetauschers des Außergerätes sollen den regelmäßig gereinigt werden. An den Windungen angesammelte Verschmutzungen können die Leistung des Gerätes verringern und den Stromverbrauch erhöhen.

Reinigung des Luftfilters

Der Luftfilter sollte alle zwei Wochen oder je nach Bedarf früiger gereinigt werden.

1 Schalten Sie das Gerät aus undziehen Sie das Netzkabel ab.

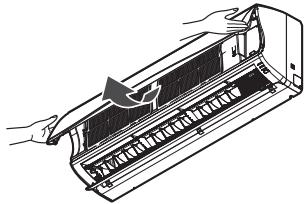

2 Offnen Sie die vorder Gitter.

-HebenSie dieBlendeanbeidenSeiten.
etwasan.

3 Halten Sie die Verriegelung des Luftfilters gedrückt, haben Sie den Filter etwas an und nehmen Sie ihn aus dem Gerät heraus.

4 Reinigen Sie den Filter mit einem Staub-sauger oder mit warmem Wasser.
- Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.
5 Lassen Sie den Filter an der Luft trocknen.

Anti-Allergen-Filter und Dreifach-Filter reinigen

1 Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.
2 Öffnen Sie die vorder Gitter undnehmen Sie den Luftfilter hereaus (siehe Kapitel "Luftfilter reinigen").
3 Nehmen Sie den Anti-Allergen-Filter und den Dreifach-Filter Heraus.

4 Lassen Sie die Filter zwei Stunden lang an der Luft trocknen.

HINWEIS

• Lage und Form der Filter können je nach Modell variieren.
  Die Funktion kann nach einer Art Modell chagned werden.

Plasmafilter reinigen

1 Schalten Sie das Gerät aus undziehen Sie das Netzkabel ab.
2 Öffnen Sie die vorder Gitter undnehmen Sie den Luftfilter hersa (siehe Kapitel "Reinigung des Luftfilters").
3 Nehmen Sie den Plasmafilter nach zehn Sekunden heraus.

• Die Funktion kann nach einer Art Modus verändert werden.

4 Entfernen Sie Verschmutzungen mit einem Staubsauger.
- Starke Verschmutzungen können mit lauwarmem Wasser gereinigt werden.
5 Lassen Sie den Filter an der Luft trocknen.

HINWEIS

Die Lage der Filter kann je nach Modell variieren.
- Bestimmte Modelle besitzen keinen Plasmafilter.
Die Funktion kann nach einer Art Modell chagned werden.

STÖRUNGSEHEBUNG

Selbstdiagnosefunktion

Dieses Gerät besitzt eine integrierte Funktion zur Fehlerdiagnose. Bei einer Störung blinkt die Anzeige des Innengerätes alle zwei Sekunden. Verständigen Sie in thisem Fall ihren Händler oder den Kundendienst.

Bevor Sie den Kundendienst verständigen

Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst verständigen. Soltte eine Störung weiterhin bestehen, verstandigen Sie den Kundendienst.

Störung	Mögliche Ursachen	Behebung
Ungewöhnliche Betriebsbedingungen.	·Das Gerät verströmt einen Verbrennungs-geruch oder gibt ungewöhnliche Géräutsche ab.	·Schalten Sie das Klimagerät aus, ziehen Sie das Netzkabel ab und verständigen Sie den Kundendienst.
	·Aus dem Innengerät tropt Wasser, selbst bei geringer Luftfeuchtigkeit.
	·Das Netzkabel ist beschädigt oder überhützt.
	·Ein Schalter, Überlas-tungsschalter (Sicher-heit, Erdung) oder eine Sicherung ist defekt
Das Klimagerät kann nicht be-treiben werden.	·Das Klimagerät ist nicht angeschlossen.	·Überprüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen ist.
	·Eine Sicherung ist durchgebrannt bzw. das Netzteil ist blockiert.	·Tauschen Sie die Sicherung aus bzw. über-prüfen Sie, ob der Trennschalter ausgelöst wurde.
	·Es ist ein Stromausfall aufgetreten.	·Schalten Sie das Klimagerät bei einem Stro-mausfall aus. ·Nachdem die Stromversorgung wieder-hergestellt wurde, warten Sie drei Minuten und schalten Sie das Klimagerät wieder ein.
	·Die Spannung ist zu hoch bzw. zu niedrig.	·Überprüfen Sie, ob der Trennschalter aus-gelöst wurde.
	·Das Klimagerät schaltet sich automatisch zu einer bestimmen Uhrzeit aus.	·Drücken Sie nochmals den Netzschalter.
	·Die Batterie wurde nicht korrekt in die Fernbedienung ein-gelegt.	·Ist eine Batterie in der Fernbedienung eingelegt? Werde die korrekte Polung der Batterie (+) und (-) beachtet? ·Das Klimagerät arbeitet nicht, auch nach Prüfung der oben genommen Checkliste.itte tauschen Sie die Batterien aus.
Das Klimagerät erzeugt keine Kaltluft.	Die Raumluft wird nicht ausreichend umgewälzt.	Stellen Sie safer, dass die Vorderseite des Klimagerätes nicht durch Gardinen, Jalousien oder Möbel verdeckt wird.
	Der Luftfilter ist ver-schmutzt.	Der Luftfilter sollte alle zwei Wochen gereinigt werden. Weitere Hinweise finden Sie in Kapitel "Luftfil-ter reinigen".
	Die Raumtemperatur ist zu hoch.	Im Sommer dauert das Herunterkühlen der Raumluft etwas länger. Wahlen Sie in thisem Fall den Schnellküh-lungsbetrieb, um die Raumluft schnell herun-terzukühlen.
	Kaltluft entweicht aus dem Raum.	Stellen Sie safer, dass keine Kaltluft durch Belüftungsöffnungen im Raum entweichen kann.
	Die gewünschte Tem- peratur istHigher als die eingestellte Tem- peratur.	Stellen Sie die gewünschte Temperatur geringer als die aktuelle Temperatur ein.
	In der Höhe befindet sich eine Heizquelle.	Bei laufendem Klimagerät sollenne keine Heizgeräte wie elektrische Öfen oder Gas-brenner verwendent werden.
	Es wurde der Luftzirkulationsbetrieb gewählt.	Im Luftzirkulationsbetrieb wird Luft vom Klim-agerät ohne Kühlung oder Heizung in die Raumluft abgegeben. Wahlen Sie den Küh lungsbetrieb.
	Die Außentemper- atur ist zu hoch.	Die Küh lungsleistung ist u. U. nicht ausre- ichend.
Das Klimagerät erzeugt keine Warmluft.	Das Gerät befindet sich im Heizbetrieb. Die Flügel sind fast geschlossen und der ausgegebene Luft- strom ist zu ging. Auch beim Betrieb des Außengerätes.	Dies ist normal.itte warten Sie, bis das Gerät Warmluft erzeugt.Diese Funktion dient zur Vorbereitung auf die Erzeugung von Warluft.
	Das Außengerät befindet sich im Ab-taubetrieb.	Bei niedrigen Außentemperaturen kann sich auch im Heizbetrieb Eis/Frost an den Windungen bilden.Diese Funktion dient zum Entfernen von Frost auf den Windungen.Bitte warten Sie, bis diese Funktion been- det wurde. Dieser Vorgang dauert etwa 15 Minuten.
	Die Außentemper- atur ist zu niedrig.	Die Heizleistung ist u. U. nicht ausre- ichend.
Das Klimagerät schaltet sich während des Betriebs ab.	Das Klimagerät schaltet sich unvermittelt ab.	Die Timer-Funktion ist möglicherweise aktiv. Bei aktivierter Timer-Funktion kann sich das Klimagerät automatisch abschalten. Überprüfen Sie die Timer-Einstellungen.
	Während des Betriebs ist ein Stromausfall aufgetreten.	Die automatische Neustartfungnung wurde ausgelösst. Dies ist die Standaideinstellung. These Funktion dient zum automatischen Neustart des Gerätes nach einem Stromausfall. These Funktion erweist sich in Gebieten mit früigen Stromausfällen als nützlich.
Das Innengerät ist weiter in Betrieb, selbst nach Unterbrechen der Stromzufahr.	Die automatische Reinigung ist gerade aktiv. Diese Funktion dient zum Entfer-nen von Feuchtigkeit im In-nergerät.	Bitte warten Sie, bis die Funktion beendet wurde. Dies dient zur Vermeidung von Pilzbildung. Diese Funktion kann je nach Bedarf abgeschaltet werden.
Dampf tritt aus dem Luftauslass des Innengerätes.	Die Kaltluft des Klimagerätes erzeugt Dampf.	These Störung tritt bei niedrigen Raumtemperaturen nicht auf.
Wasser tritt aus dem Außergerät.	Im Heizbetrieb kann Kon-denswasser auf den Wärmetauscher tropfen.	In thisem Fall muss ein Ablass-schlauch unter dem Auffangbecken angebracht werden. Setzen Sie sich mit Ihrem Monteur in Verbindung.
Lärm oder Vibrationen während des Betriebs.	Es ist ein Klickgeräusch zu horen. Beim Ein- und Ausschalten des Gerätes ist möglicherweise ein Klickgeräusch der Rückschlagventile zu horen. Es ist ein Schleifgeräusch zu horen. Die Kunststoffeile des In- nengerätes können sich bei plötzlichen Temperaturschwankungen zusammenziehen oder ausdehnern. Es ist das Geräusch fließen. Wassers und stromender Luft zu horen. Durch den Kältemittelfluss im Klimagerät können Geräutsche entstehen.	Dies ist keine Störung. Die Geräische sollenn nach kurzer Zeit nicht mehr zu horen sein.
Vom Innengerät gehen unan-genehme Gerüche aus.	Falls verschmutzte Luft oder Zi-garentrauch vom Innengerät angesaugt und wieder abgegeben wird, konnen unan-genehme Gerüche entstehen.	Sollten die unangenehmen Gerüche weiterhin bestehen, müssen Filter oder Wärmetauscher gereinigt werden. Setzen Sie sich mit Ihrem Monteur in Verbindung.

EΓXEPIΔIO XPHΣTH

KAIMATIETIK'O ΔΩMATIOY

Automatisch opeiew starten

1 Open de kap.
