GEBRUIKSAANWIJZING TV 296 Testboy

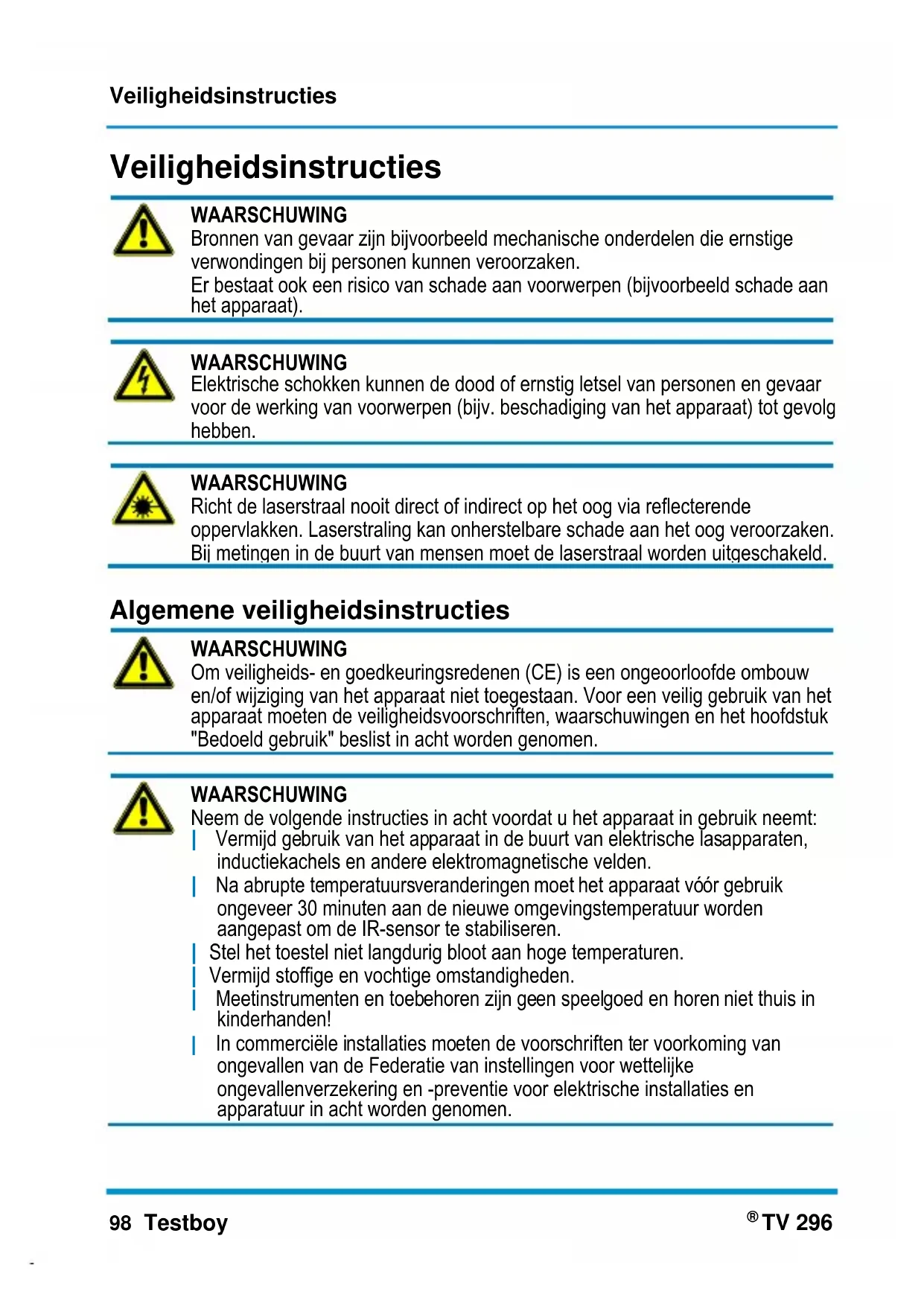

Veiligheidsinstructies

WAARSCHUWING

Bronnen van gevaar zijn bijvoorbeeld mechanische onderdelen die ernstige verwondingen bij personen kunnen veroorzaken.

Er bestaat ook een risico van schade aan voorwerpen (bijvoorbeeld schade aan het apparaat).

WAARSCHUWING

Elektrische schokken kunnen de dood of ernstig letsel van personen en gevaar voor de werking van voorwerpen (bijv. beschadiging van het apparaat) tot gevolg hebben.

WAARSCHUWING

Richt de laserstraal nooit direct of indirect op het oog via reflecterende oppervlakken. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal worden uitgeschakeld.

Algemene veiligheidsinstructies

WAARSCHUWING

Om veiligheids- en goedkeuringsredenen (CE) is een ongeoorloofde ombouw en/of wijziging van het apparaat niet toegestaan. Voor een veilig gebruik van het apparaat moeten de veiligheidsvoorschriften, waarschuwingen en het hoofdstuk "Bedoeld gebruik" beslist in acht worden genomen.

WAARSCHUWING

Neem de volgende instructies in acht voordat u het apparaat in gebruik neemt:

Vermijd gebruik van het apparaat in de buurt van elektrische lasapparaten, inductiekachels en andere elektromagnetische velden.
Na abrupte temperatuursveranderingen moet het apparaat vóór gebruik ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het toestel niet langdurig bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omstandigheden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in kinderhanden!
In commerciële installaties moeten de voorschriften ter voorkoming van ongevallen van de Federatie van instellingen voor wettelijke ongevallenverzekering en -preventie voor elektrische installaties en apparatuur in acht worden genomen.

Neem de vijf veiligheidsregels in acht:

Ontgrendel

Beveiligd tegen herstarten

Bepaal de afwezigheid van spanning (2-polige afwezigheid van spanning moet worden bepaald)

Aarding en kortsluiting

Dek aangrenzende onder spanning staande delen af

Beoogd gebruik

Het apparaat is uitsluitend bestemd voor de in de handleiding beschreven toepassingen. Elk ander gebruik is niet toegestaan en kan leiden tot ongevallen of vernieling van het apparaat. Deze toepassingen leiden tot het onmiddellijk vervallen van alle garantie- en waarborgclaims van de gebruiker tegen de fabrikant.

Om het toestel te beschermen tegen schade, dient u de batterijen te verwijderen als het toestel lange tijd niet wordt gebruikt.

Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het niet in acht nemen van de veiligheidsvoorschriften. In dergelijke gevallen vervalt elke aanspraak op garantie. Een uitroepteken in een driehoek is bedoeld om de gebruiker te wijzen op de aanwezigheid van veiligheidsmaatregelen in de gebruiksaanwijzing. Lees de instructies volledig door voordat u het apparaat gebruikt. Dit apparaat is CE-goedgekeurd en voldoet dus aan de vereiste richtlijnen.

Rechten voorbehouden om specificaties te wijzigen zonder voorafgaande kennisgeving. © 2023 Testboy GmbH, Duitsland.

Disclaimer

Bij schade door het niet in acht nemen van de aanwijzingen vervalt de aanspraak op garantie! Wij aanvaarden geen aansprakelijkheid voor daaruit voortvloeiende gevolgschade!

Testboy is niet aansprakelijk voor schade als gevolg van

het niet opvolgen van de instructies,

wijzigingen aan het product die niet door Testboy zijn goedgekeurd, of

Niet door Testboy vervaardigde of goedgekeurde onderdelen

worden veroorzaakt door de invloed van alcohol, drugs of medicijnen resultaat.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met grote zorgvuldigheid opgesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen verantwoordelijkheid genomen. Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwijdering

Beste Testboy-klant, met de aankoop van ons product heeft u de mogelijkheid om het apparaat aan het einde van zijn levenscyclus in te leveren bij geschikte inzamelpunten voor elektronisch afval.

WEEE regelt de terugname en recycling van afgedankte elektrische apparatuur. Fabrikanten van elektrische apparaten zijn verplicht om gratis verkochte elektrische apparaten terug te nemen en te recyclen.

Elektrische apparaten mogen dan niet meer in de "normale" afvalstromen terechtkomen. Elektrische apparatuur moet worden gerecycled en gescheiden worden verwijderd. Alle apparaten die onder deze richtlijn vallen zijn gemarkeerd met dit logo.

Verwijdering van gebruikte batterijen

Als eindgebruiker bent u wettelijk verplicht (Batterijwet) om alle gebruikte batterijen en oplaadbare batterijen in te leveren; weggooien bij het huisvuil is verboden!

Batterijen/oplaadbare batterijen die schadelijke stoffen bevatten zijn gemarkeerd met de volgende symbolen die aangeven dat zij niet met het huisvuil mogen worden weggegooid.

De benamingen voor het beslissende zware metaal zijn:

U kunt uw gebruikte batterijen/oplaadbare accu's gratis inleveren bij de inzamelpunten van uw gemeente of overal waar batterijen/oplaadbare accu's worden verkocht!

Kwaliteitscertificaat

Alle kwaliteitsrelevante activiteiten en processen die binnen Testboy GmbH worden uitgevoerd, worden permanent gecontroleerd door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de testapparatuur en -instrumenten die tijdens de kalibratie gebruikt worden, aan een permanente controle van de testapparatuur onderworpen zijn.

Verklaring van overeenstemming

Het product voldoet aan de laatste richtlijnen. Ga voor meer informatie naar www.testboy.de

Operatie

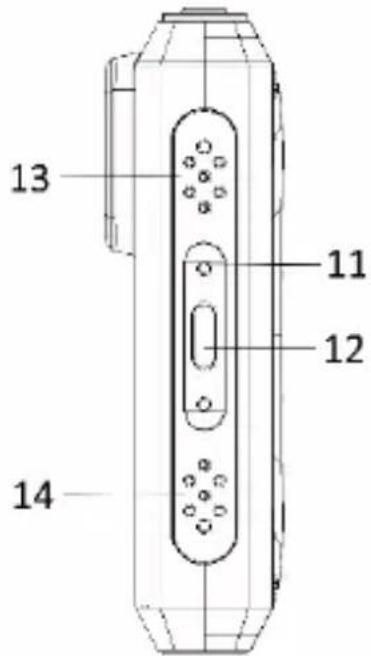

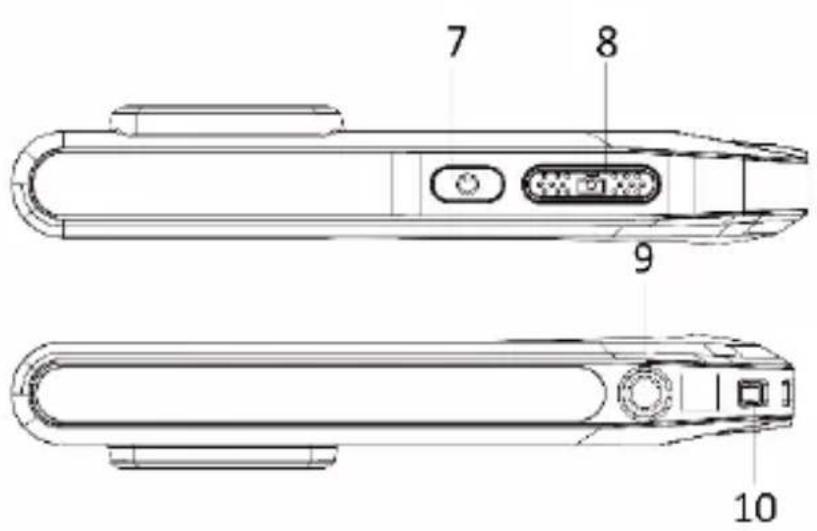

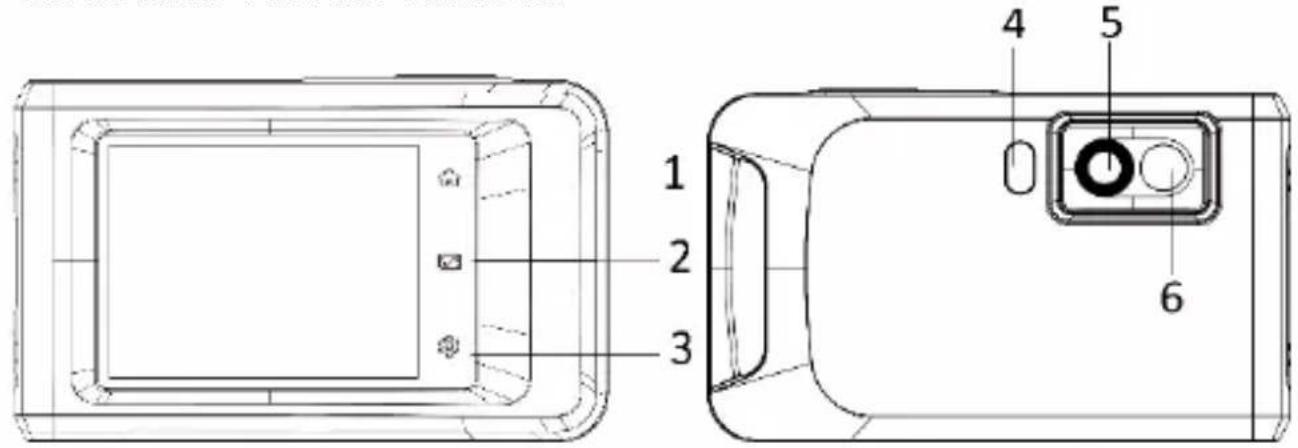

Structuur van de camera

1 2 3 4 5 6

7 8 9 10

13 11 12 14

Nee.	Beschrijving	Functie
1	Homepage	Tik om terug te keren naar de live weergave
2	Bestand	Tik om albums te openen
3	Instellingen	Tik om de instellingen te openen
4	Fakkel	Verlichting / knipperend alarm
5	Thermische beeldvormende lens	Vangt warmtesignalen op
6	Optische lens	Optische opname
7	Aan/Uit	Ingedrukt houden om in/uit te schakelen

Operatie

8	Opname	Opname, vanuit menu terug naar live view, ingedrukt houden voor video-opname
9	Statiefbevestiging	Draad voor statief
10	Riembevestigingspunt	Bevestiging voor riemen
11	Statusweergave	Geeft de laadstatus van het toestel aan
12	Type-C interface	Laadinterface, gegevensoverdracht
13	Zomer	Akoestisch signaal generator
14	Microfoon	Neemt geluid op

Inleiding

De draagbare warmtebeeldcamera is een apparaat voor het vastleggen van optische en warmtebeelden. Het is geschikt voor temperatuurmeting, video-opname, foto-opname en alarmering en kan verbinding maken met WLAN's, hotspots en Bluetooth. De geïntegreerde zeer gevoelige IR-detector en krachtige sensor detecteert temperatuurveranderingen en meet de temperatuur in real time. Het temperatuurmeetbereik is -20 °C tot 400 °C met een nauwkeurigheid van ± 2 °C of 2 % bij een omgevingstemperatuur van 15 °C tot 35 °C en een objecttemperatuur boven 0 °C. Het apparaat is gebruiksvriendelijk en ergonomisch ontworpen. Het wordt veel gebruikt voor gebouweninspectie, HVAC, elektrisch en mechanisch onderhoud. Het toestel ondersteunt touch screen bediening. Tik op het scherm om parameters en configuraties in te stellen.

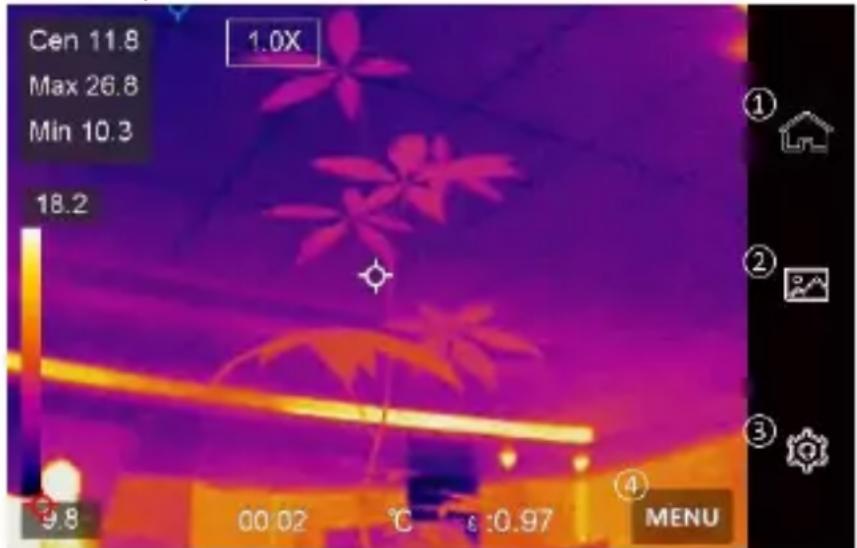

Beschrijving van het menu

Tik in de display-interface op het scherm om de menubalk weer te geven en veeg naar beneden om het veeg-omlaag-menu te openen.

1 - Startpagina
2 - Bestanden / Galerij
3 - Instellingen
4 - Menu

Cen 11.8 Max 26.8 Min 10.3 18.2 9.8 00:02 ℃ 6:0.97 MENU

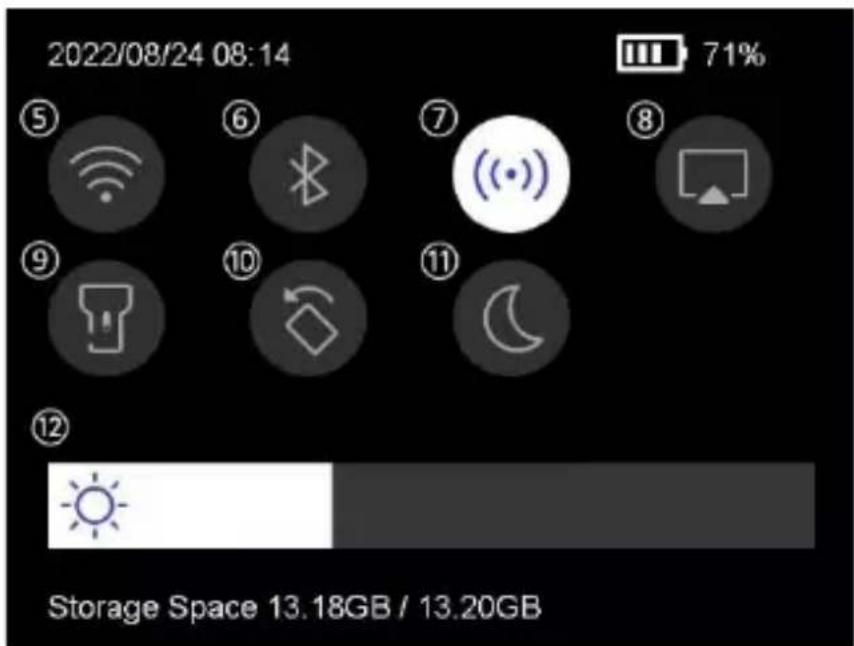

5 - WLAN
6 - Bluetooth
7 - Hotspot
8 - Schermtransmissie
9 - Bliksem
10 - Automatisch draaien
11 - Donker/Licht Modus
12 - Schermhelderheid

Het apparaat meet de temperatuur in real time en toont deze op het scherm.

Fusie

Het toestel kan de thermische en optische beelden combineren.

Pallet en alarm

Het apparaat ondersteunt meerdere pallets. U kunt de palletmodus instellen volgens de alarmfunctie.

Aansluiting op clientsoftware

Via de app op uw telefoon kunt u het livebeeld zien, foto's maken en video's opnemen. U kunt beelden offline analyseren en een rapport genereren en delen via de app.

U kunt ook de softwareclient downloaden om beelden offline professioneel te analyseren en een rapport in een aangepast formaat op uw pc te maken.

Bluetooth

Het toestel kan via Bluetooth worden aangesloten op een headset. Hierdoor kunt u spraak horen in de video-opnamen.

De batterij opladen

Sluit het toestel via de laadkabel aan op de netadapter om de batterij op te laden.

Wanneer het toestel volledig is opgeladen, moet de laadkabel worden losgekoppeld.

Het statusdisplay informeert over de laadstatus:

Brandt rood: normaal laadproces

Rood knipperend: uitzondering tijdens opladen

Brandt groen: volledig opgeladen

Om de best mogelijke prestaties van de batterij te verkrijgen, mag het apparaat niet langer dan 24 uur op een lader worden aangesloten. De langste levensduur van de batterij kan worden gegarandeerd als het apparaat ten minste elke 3 maanden gedurende 2 uur wordt opgeladen. De batterij mag niet worden opgeladen in een extreem koude omgeving.

Beeld vastleggen

Voordat u begint

Activeer de zaklamp via het swipe-down menu in een donkere omgeving.

Het toestel ondersteunt geen foto- of video-opname wanneer het menu wordt weergegeven.

Het toestel ondersteunt geen foto- of video-opname wanneer het is aangesloten op uw PC.

In Instellingen → Opname-instellingen → Bestandsnaam kunt u de bestandsnaam voor het vastleggen van foto's of video's instellen om onderscheid te maken tussen de bestanden die in een bepaalde scène zijn vastgelegd.

Ga naar Instellingen → Apparaatinstellingen → Apparaatinitialisatie om de geheugenkaart indien nodig te initialiseren.

Ga naar Instellingen → Opname-instellingen.

Stel de opnamemodus in. U kunt kiezen uit drie modi.

Maak een foto.

Druk eenmaal Tom een foto te nemen.

Als u vastgelegde beelden onmiddellijk wilt bewerken, activeert u Bewerken voordat u ze opslaat.

Uw apparaat voert regelmatig een zelfkalibratie uit om de beeldkwaliteit en de meetnauwkeurigheid te optimaliseren. Tijdens dit proces wordt het beeld kort gepauzeerd en hoort u een "klikgeluid" wanneer een sluiter voor de detector beweegt. Zelfkalibratie komt vaker voor tijdens het opstarten of in zeer koude of warme omgevingen. Dit is een normaal proces om optimale prestaties van uw apparaat te garanderen.

Continue opname

Stel het aantal beelden in dat continu moet worden gemaakt na het selecteren van deze modus. Druk in live view op, en het toestel zal continu het ingestelde aantal beelden opnemen.

Geplande opname

Stel het interval voor geplande opname in nadat u deze modus hebt geselecteerd. Druk in live weergave op, en het toestel zal beelden vastleggen volgens het ingestelde interval. Druk nogmaals op om de opname te stoppen. Stel de naamgevingsregel voor de opgeslagen bestanden in. De standaard beeldnaamgeving is bestandsnaam + opslagtijd. U kunt de bestandsnaam instellen. De opslagtijd is de systeemtijd van de machine waarop de opslag plaatsvindt. Optioneel: Als een visueel beeld afzonderlijk moet worden opgeslagen, activeert u Visueel beeld opslaan en stelt u de resolutie van het visueel beeld in.

Als de doelen slecht verlicht zijn, activeer dan de flitser. Dan schakelt het toestel de flitser in wanneer u opnamen maakt.

< Tik op om af te sluiten. Richt de lens in live weergave op het doel en druk op [em foto's te maken.

- Wanneer Capture One Image en Edit Before Save NIET zijn geactiveerd, wordt het live-beeld bevroren en opgeslagen in het standaard geheugenalbum. Als Edit before save is ingeschakeld, gaat het toestel naar het beeldbewerkingsmenu.

- Bij continue opname/geplande opname wordt bovenaan het scherm een teller weergegeven die het aantal gemaakte beelden aangeeft.

Bewerk de afbeelding:

Selecteer Tekstnotitie en open de bewerkingspagina. Vik op het scherm om de d in te voeren en tik op om op te slaan.

Geef de beeldinformatie weer.

Verplaats de foto naar het gewenste album.

Verwijder de afbeelding.

Video opnemen

Voordat u begint

Activeer de zaklamp via het keuzemenu in een donkere omgeving.

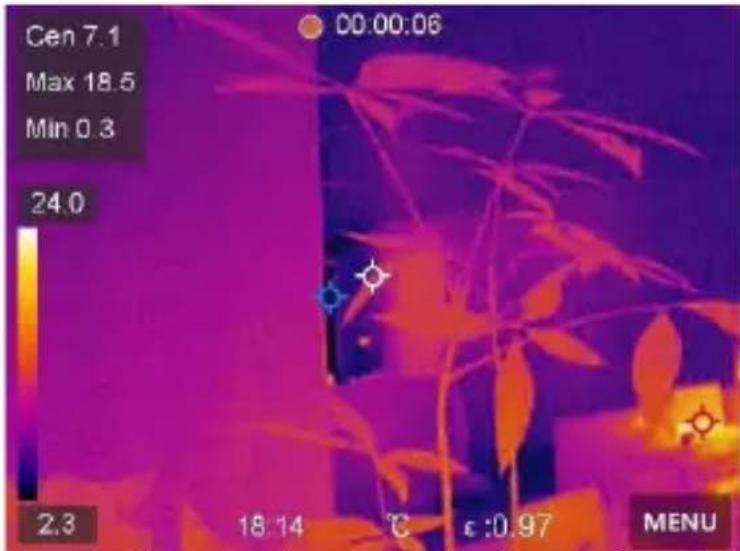

Houd in de live weergave de opnametoets ingedrukt om de video-opname te starten. Het opnamesymbool en een teller worden weergegeven op de gebruikersinterface.

Cen 7.1 Max 18.5 Min 0.3 24.0 2.3 18:14 ℃ ε:0.97 MENU 00:00:06

Druk tenslotte op de opnameknop om de opname te stoppen. De opgenomen video wordt automatisch opgeslagen.

Toon opgenomen bestanden

Om albums te openen, drukt u op

Tik op het album waarin de bestanden zijn opgeslagen.

Tik op de video of foto die u wilt weergeven.

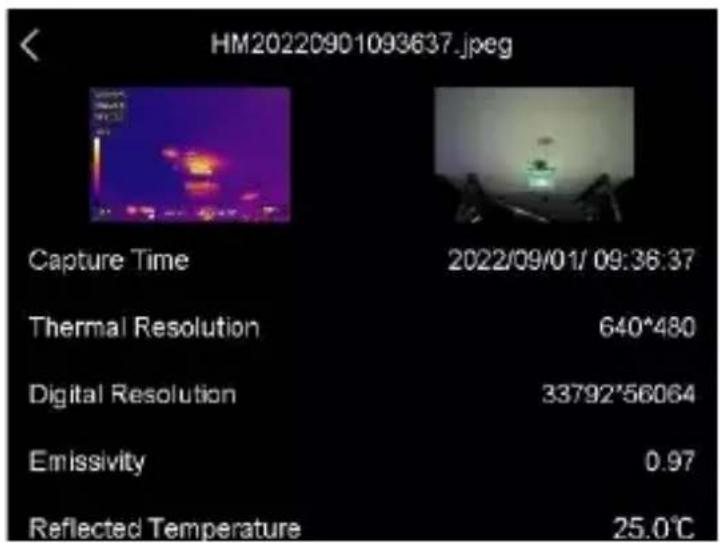

Het toestel toont het geselecteerde bestand en de relevante informatie.

HM20220901093637.jpeg Capture Time 2022/09/01/ 09:36:37 Thermal Resolution 640*480 Digital Resolution 33792*56064 Emissivity 0.97 Reflected Temperature 25.0℃

Display-instellingen

Displaymodus instellen

Hier kiest u tussen thermische en visuele weergave. U kunt kiezen tussen Thermisch,

Fusie, BiB en Visueel.

Tik op Menu en selecteer.

Tik op de pictogrammen om een weergavemodus te selecteren.

Operatie

In de thermische modus geeft het toestel het warmtebeeld weer.

In de fusiestand toont het toestel het gecombineerde beeld van het thermische en het che kanaal.

Wanneer u de fusiemodus selecteert, moet u de parallaxcorrectie in de live-weergave selecteren overeenkomstig de afstand tot het doel, zodat de thermische en optische beelden elkaar beter overlappen.

In de BiB-stand (picture in picture) geeft het toestel het warmtebeeld binnen de optiek weer.

In de visuele modus geeft het toestel de optische weergave weer.

Set pallets

U kunt de gewenste kleuren selecteren met de paletten.

Tik op Menu en selecteer

Tik op de pictogrammen om een type palet te selecteren.

Withet

Het hete gebied is fel gekleurd in het uitzicht.

Hete

Het hete gebied is donker gekleurd in de weergave.

Regenboog

Het doel geeft verschillende kleuren weer. Het is geschikt voor scènes zonder grote temperatuurverschillen.

ljzer gloeiboog

Het doelwit is gekleurd als heet ijzer.

Roodgloeiend

Het hete gebied is rood gekleurd in de weergave.

Gemengd

Warme gebieden zijn geel gekleurd en koude gebieden zijn paars gekleurd.

Regen

Hete gebieden in het beeld zijn gekleurd, de rest is blauw.

Rood

Hete gebieden in het beeld zijn rood.

Temperatuurbereik display instellen

Stel een temperatuurbereik in en het palet werkt alleen voor doelen binnen dat temperatuurbereik. U kunt het temperatuurbereik instellen.

Tik op Menu en selecteer

Selecteer automatische instelling

Automatisch

Selecteer . Het toestel stelt automatisch het temperatuurbereik in.

Handmatig

Tik op een gebied op het scherm dat u interesseert. Er verschijnt een cirkel rond het gebied en het temperatuurbereik wordt aangepast om zoveel mogelijk details van het gebied weer te geven. Tik op de waarde op het scherm om een waarde te vergrendelen of te ontgrendelen. Draai de draaiknop op het scherm om de maximum- en minimumtemperatuur nauwkeurig af te stellen. Tik op OK om af te sluiten.

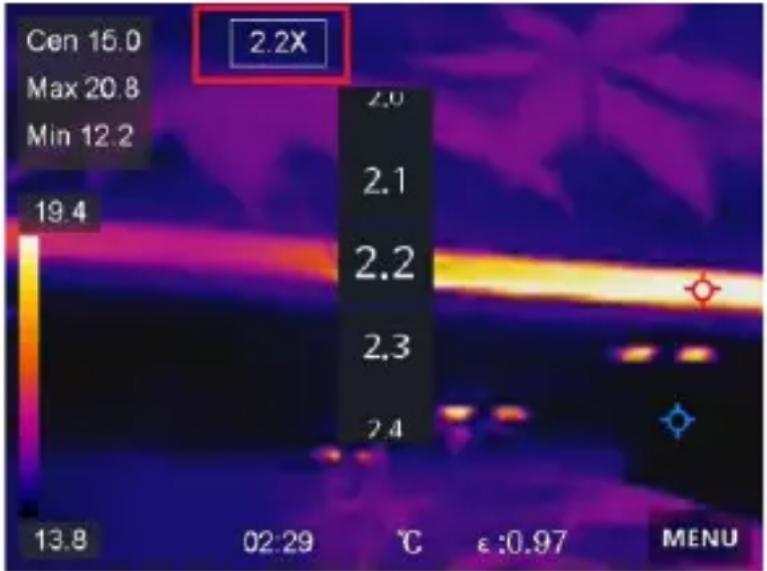

Digitale zoom instellen

Tik op de live weergave om het digitale zoomkader te openen.

Tik op het digitale zoomkader.

Kies de gewenste waarde voor de digitale zoom.

Tik op het scherm om de functie op te slaan en af te sluiten.

OSD-informatie weergeven

Ga naar Instellingen → Weergave-instellingen om de weergave van informatie op het scherm te activeren.

Tijd en datum

Tijd en datum van de eenheid.

Instellingen

Thermografie-instellingen, zoals doelemissiviteit, temperatuureenheid, enz.

Temperatuurmeting

De thermografiefunctie (temperatuurmeting) geeft de real-time temperatuur van de scène weer en toont deze links op het scherm. De thermografiefunctie is standaard ingeschakeld.

Meetinstellingen

U kunt de meetinstellingen aanpassen om de nauwkeurigheid van de temperatuurmeting te vergroten.

1. ga naar Instellingen → Meetinstellingen.
2. stel het temperatuurbereik, de emissiviteit, enz. in.

Temperatuurbereik

Selecteer het temperatuurmeetbereik. In de automatische schakelstand kan het toestel de temperatuur detecteren en automatisch het thermografische bereik omschakelen.

Emissiviteit

Raadpleeg de emissietabel om de emissiviteit van uw doelwit te bepalen.

Reflectie temperatuur

Als er een ander object dan het hoge temperatuurdoel in de scène is en de emissiviteit van het doel laag is, stel dan de reflectietemperatuur in als hoge temperatuur om het thermografische effect te corrigeren.

Afstand

De afstand tussen het doel en de eenheid. U kunt de afstand van het doelwit aanpassen of selecteren als Dichtbij, Gemiddeld of Veraf.

Vochtigheid

Hier wordt de relatieve vochtigheid van de huidige omgeving ingesteld.

Ga naar Instellingen → Apparaatinstellingen → Apparaatinitialisatie → Verwijder alle meters om de instellingen voor de temperatuurmeting te initialiseren.

Set eenheid

Ga naar Instellingen → Eenheid Instellingen → Eenheid om de meeteenheden voor temperatuur en afstand in te stellen.

Instellen van de beeldmeting

U kunt meters instellen om de minimum-, maximum- en gemiddelde temperatuur van de huidige scène te meten.

Tik om de gewenste thermografische regel te selecteren. Heet, Koud en Midden kunnen worden geselecteerd.

Tik op Terug om op te slaan en de functie af te sluiten.

De minimum, maximum en gemiddelde temperaturen worden linksboven in het scherm weergegeven. Tik nogmaals op de regel om deze te verwijderen.

Temperatuur alarm instellen

Wanneer de temperatuur van het doelwit de ingestelde alarmregel activeert, voert de eenheid de geconfigureerde acties uit, zoals het afgeven van een akoestisch waarschuwingssignaal en een knipperend alarm.

Ga naar Instellingen → Meetinstellingen → Alarminstellingen.

Activeer het temperatuuralarm en stel de alarmparameters in.

Alarmdrempel

Wanneer de gemeten temperatuur de drempel overschrijdt, stuurt de eenheid een alarmbericht naar de clientsoftware. Als het geluidsalarm is geactiveerd, laat het toestel een geluid horen en knippert de flitser als het lichtflitsalarm is geactiveerd.

Geluidswaarschuwing: Het apparaat piept wanneer de temperatuur van het doel de alarmdrempel overschrijdt.

Knipperlichtalarm: Het knipperlicht knippert wanneer de doeltemperatuur de alarmdrempel overschrijdt.

Albums beheren

De opgenomen foto-/videobestanden worden opgeslagen in albums. U kunt nieuwe albums aanmaken, een album een andere naam geven, de standaardmap wijzigen, bestanden tussen albums verplaatsen en albums verwijderen.

Actie	Proces
Nieuw album maken	Om albums te openen, drukt u opTik een nieuw album toe te voegen.Er verschijnt een software-toetsenbord waarmee u de naam van het album kunt invoeren door het scherm aan te raken.Tik op af te sluiten.Het nieuw aangemaakte album wordt het standaard opslagalbum en wordt bovenaan de lijst met albums weergegeven.
Album hernoemen	Om albums te openen, drukt u opSelecteer het album dat u wilt hernoemen.Tik op en selecteer Naam wijzigen. Er wordt een software-toetsenbord weergegeven.raak aan om de oude naam te verwijderen en voer de nieuwe naam voor het album in door het scherm aan te raken.Tik op af te sluiten.
Standaard opslagalbum wijzigen	Om albums te openen, drukt u opSelecteer het album dat u wilt gebruiken als standaard opslagalbum.Tik en selecteer Instellen als Standaard Opslag Album.
Album verwijderen	Om albums te openen, drukt u opSelecteer het album dat u wilt verwijderen.Tik op en selecteer Verwijderen. Er verschijnt een invoerveld op de gebruikersinterface.Tik op OK om het album te verwijderen.

Bestanden beheren

U kunt de opgenomen bestanden verplaatsen, verwijderen en bewerken en er tekstnotities aan toevoegen.

Actie	Proces
Videobestand verwijderen	Om albums te openen, drukt u op [IMAGE]Tik om het album te selecteren waar het bestand dat u wilt verwijderen is opgeslagen.Tik in het album op het te verwijderen bestand om het weer te geven. [IMAGE]Tik op het scherm om de onderstaande menubalk weer te geven en tik op [IMAGE]Op de gebruikersinterface wordt een invoerveld weergegeven.Tik op OK om het bestand te verwijderen.
Meerdere bestanden verwijderen	Om albums te openen, drukt u op [IMAGE]Tik om het album te selecteren waar de bestanden die u wilt verwijderen zijn opgeslagen.in het album en tik vervolgens op de te verwijderen bestanden [IMAGE]Druk op [IMAGE] de gebruikersinterface verschijnt een invoerveld.Tik op OK om de bestanden te verwijderen.
Bestand verplaatsen	Om albums te openen, drukt u op [IMAGE]Tik om het album te selecteren waarin het bestand dat u wilt verplaatsen is opgeslagen.Tik in het album op het bestand dat u wilt verplaatsen om het weer te geven.[IMAGE]Tik op het bestand om de onderstaande menubalk weer te geven en selecteer . De lijst met albums wordt weergegeven.Tik om het album te selecteren waarnaar u wilt verplaatsen.
Meerdere bestanden verplaatsen	Om albums te openen, drukt u op [IMAGE]Tik om het album te selecteren waarin de bestanden die u wilt verplaatsen zijn opgeslagen.Tik in het album om de te verplaatsen bestanden te selecteren [IMAGE]Tik op [IMAGE] lijst met albums wordt weergegeven.Tik om het album te selecteren waarnaar u wilt verplaatsen.

Bestanden exporteren

Sluit het toestel met de meegeleverde kabel aan op uw PC en exporteer de gemaakte video's en foto's.

Open het deksel van de USB-poort.

Sluit het toestel met de kabel aan op uw PC en open het erkende station.

Selecteer video's of foto's en kopieer ze naar de PC om ze te bekijken.

Koppel de machine los van uw PC.

Bluetooth aansluiten

U kunt opnemen en luisteren naar geluid in de video's via Bluetooth headsets na het koppelen van het toestel met een Bluetooth headset.

1. Ga naar Instellingen → Verbindingen → Bluetooth.
2. Tik op om Bluetooth te activeren.
   Na het koppelen kunt u luisteren naar het geluid via de headset terwijl u een video afspeelt.

LED licht instellen

Tik op Zaklamp in het pop-up menu om het LED-lampje te activeren.

Het scherm van de unit overbrengen naar de PC

Het toestel ondersteunt de overdracht van het scherm naar de pc via een clientsoftware of speler op basis van het UVC-protocol. U kunt het toestel via een Type-C kabel op uw PC aansluiten en de real-time live weergave van het toestel overbrengen naar uw PC.

1. ga naar Instellingen → Verbindingen → Overdrachtsscherm.

Tik om de functie te activeren.

Open de UVC Alarm Client op uw PC.

Sluit het apparaat met een Type-C kabel aan op uw pc.

Tijdens de schermoverdracht is het exporteren van bestanden via een USB-verbinding niet mogelijk.

De machine verbinden met WLAN

1. Ga naar Instellingen → Verbindingen → Wi-Fi.

Tik op om de Wi-Fi te activeren. De gevonden WLAN's worden vervolgens als volgt opgesomd.

Selecteer een Wi-Fi-netwerk waarmee u verbinding wilt maken. Er wordt een softwaretoetsenbord weergegeven.

1. voer het wachtwoord in door het scherm aan te raken.

Tik NIET op de spatiebalk, anders is het wachtwoord misschien niet juist.

Tik om het wachtwoord in het wachtwoordveld in te voeren.

Tik van het wachtwoord op te slaan en een Wi-Fi-verbinding tot stand te brengen. Op het hoofdscherm verschijnt een Wi-Fi-pictogram wanneer de verbinding tot stand is gebracht.

Apparaat hotspot instellen

Dankzij de hotspot van het apparaat kunnen andere apparaten die WLAN ondersteunen op het apparaat worden aangesloten voor gegevensoverdracht.

1. Ga naar Instellingen → Verbindingen → Hotspot.

Tik op om de hotspotfunctie te activeren. De hotspotnaam bestaat uit de laatste 9 cijfers van het serienummer van het toestel.

1. Tik op Hotspot instellen. Er wordt een softwaretoetsenbord weergegeven.

Stel het wachtwoord voor de hotspot in.

Tik NIET op de spatiebalk, anders is het wachtwoord mogelijk niet correct.

Het wachtwoord moet minstens 8 tekens bevatten en bestaan uit cijfers en

letters. Tik op om het wachtwoord in het wachtwoordveld in te voeren.

1. Tik op om op te slaan.

Automatische uitschakeling

Het toestel heeft een automatische uitschakelfunctie om energie te besparen. De instelling kan worden aangepast in stappen van 10 min. van 0-60 min.

Datum en tijd instellen

Ga naar Instellingen → Apparaatinstellingen → Tijd en datum.

Stel de datum en tijd in.

< Druk op om op te slaan en af te sluiten.

Apparaat herstellen

Ga naar Lokale instellingen → Apparaatinstellingen → Apparaat herstellen om het apparaat te resetten en de standaardinstellingen te herstellen.

Geheugenkaart formatteren

Wanneer een geheugenkaart voor het eerst in de draagbare warmtebeeldcamera wordt gebruikt, moet deze eerst worden geïntialiseerd.

Selecteer en ga naar Apparaatinstellingen → Apparaatinitialisatie →

Geheugenkaart formatteren om de geheugenkaart te initialiseren.

Emissiviteitstabel

Materiaal	Thermische emissiviteit	Materiaal	Thermische emissiviteit
Aluminium	0,30	Glas	0,90 tot 0,95
Asfalt	0,90 tot 0,98	IJzeroxiden	0,78 tot 0,82
Beton	0,95	Lak	0,80 tot 0,95
Leer	0,95	Plastic	0,85 tot 0,95
Keramiek	0,90 tot 0,95	Papier	0,70 tot 0,94
Koper	0,50	Zand	0,90
Brick	0,90	Rubber	0,95
Koolstof	0,85	Hout	0,94
Vette kit	0,94	Textiel	0,94
Bevroren voedsel	0,90	Lead	0,50
Warme gerechten	0,93	Marmer	0,94
IJs	0,96 tot 0,98	Stof (zwart)	0,98
Sneeuw	0,83	Mortier	0,8 tot 0,90
Menselijke huid	0,98	Water	0,92 tot 0,96

Technische gegevens

Display	3,5" LCD-aanraakscherm (640 x 480 pixels)
IR-resolutie	256 x 192 Pixel
Beeldresolutie voor zichtbaar licht	3264 x 2448 Pixel
Gezichtsveld	50° x 37,2°
Emissiviteit	0,01 - 1,00
Temperatuurbereik	-20 tot 400 °C
Nauwkeurigheid	±2 % of gemeten waarde ±2 °C
Beeldsnelheid	25 Hz
Digitale zoom	1x - 4x
Spectrale band	7,5 - 14 μm
Focus	vast
Kleurenpalet	White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain,
Weergaveopties	Thermisch/Visueel/Fusie/BIB
Beeldopslag	Intern geheugen (16 GB)
Bedrijfstemperatuur	-10 tot 50 °C
Opslagtemperatuur	-20 tot 60 °C
Relatieve vochtigheid	<95 % RV
Stroomvoorziening	Geïntegreerde batterij
Automatische uitschakeling	0-60 min. instelbaar in stappen van 10 min.
Gewicht	218 g
Maat	138,5 x 85,2 x 23,8 mm
Beschermingsklasse	IP54

FR
