GEBRUIKSAANWIJZING DC1090M Toolcraft

NL Originele gebruiksaanwijzing

Luchtcompressor 5L

Bestelnr.: 2619529

CE

1 Inleiding 71
2 Beoogd gebruik.... 71
3 Leveringsomvang 71
4 Meest recente productinformatie 71
5 Beschrijving van de symbolen 72
6 Veiligheidsinstructies 72

6.1 Eerst lezen! 72
6.2 Algemeen 72
6.3 Omgang.... 73
6.4 Bedrijfsomgeving.... 73
6.5 Bediening 73
6.6 Stroomkabel 73
6.7 Aangesloten apparaten 74

6.8 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap.... 74

6.8.1 Veiligheid op de werkplek 74
6.8.2 Elektrische veiligheid 74
6.8.3 Persoonlijke veiligheid.... 75
6.8.4 Gebruik en onderhoud van elektrisch gereedschap.... 75
6.8.5 Reparatie 75

6.9 Compressor 76

6.9.1 Transport.... 76
6.9.2 Locatie 76
6.9.3 Vóór ingebruikname 76
6.9.4 Tijdens het gebruik.... 76
6.9.5 Risico op brand/ontploffing.... 76
6.9.6 Ademhalingsbescherming.... 77
6.9.7 Risico voor ademhaling (verstikking) 77
6.9.8 Hulpstukken en accessoires 77
6.9.9 Risico door projectielen.... 77
6.9.10 Accukabels aansluiten 77

7 Overzicht.... 78

7.1 Product.... 78
7.2 Display/knoppen 79

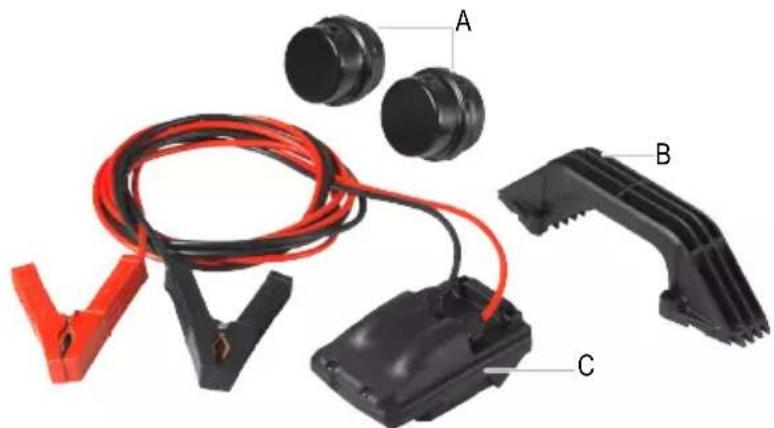

7.3 Accessoires.... 79

8 Montage 80

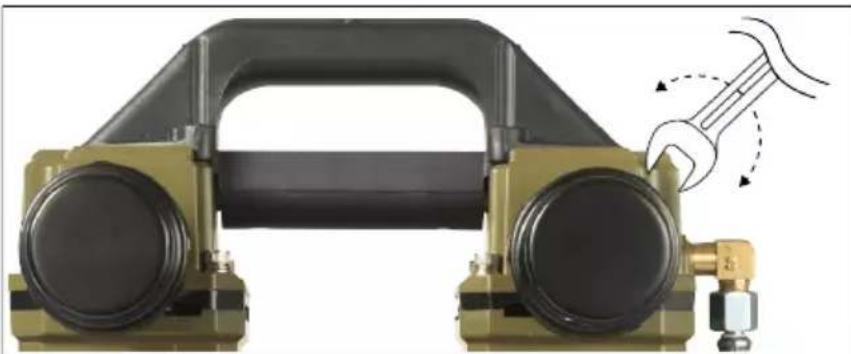

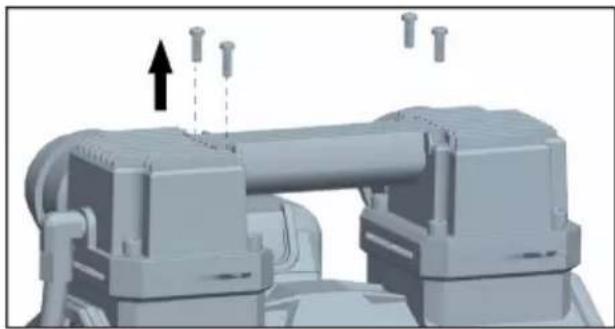

8.1 De draagbeugel bevestigen (optioneel) 80
8.2 De luchtfiltereenheden bevestigen 80

9 Stroomvoorzieningsopties 81

9.1 Netvoeding (AC) 81
9.2 Gereedschapsaccu (DC) 81
9.3 Accu (DC) 81

9.3.1 Kabels aansluiten op de accu 81

9.3.2 Kabels loskoppelen van de accu.... 81

10 Gebruik 82

10.1 Klaarmaken voor gebruik 82
10.2 De compressor gebruiken 83
10.3 Na gebruik 83

11 Foutcodes.... 83

12 Probleemoplossing 84

13 Reiniging en onderhoud.... 85

13.1 Reiniging 85
13.1.1 Product 85
13.2 Tankdruk laten ontsnappen & condensatietank aftappen 86

14 Opslag 86

15 Conformiteitsverklaring (DOC) 87

16 Verwijdering.... 87

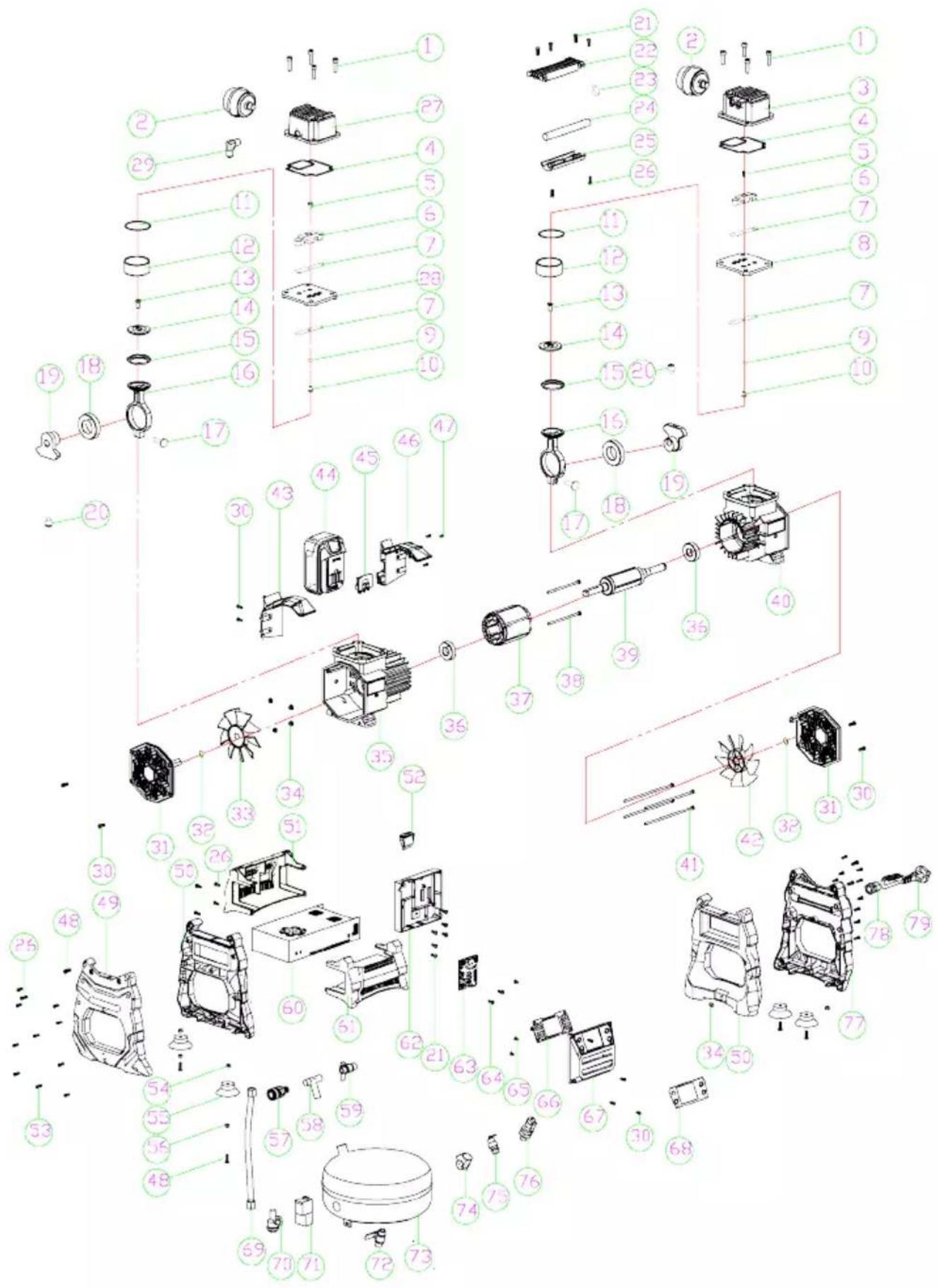

18 Explosietekening van onderdelen 000

19 Beschrijving van onderdelen.... 90

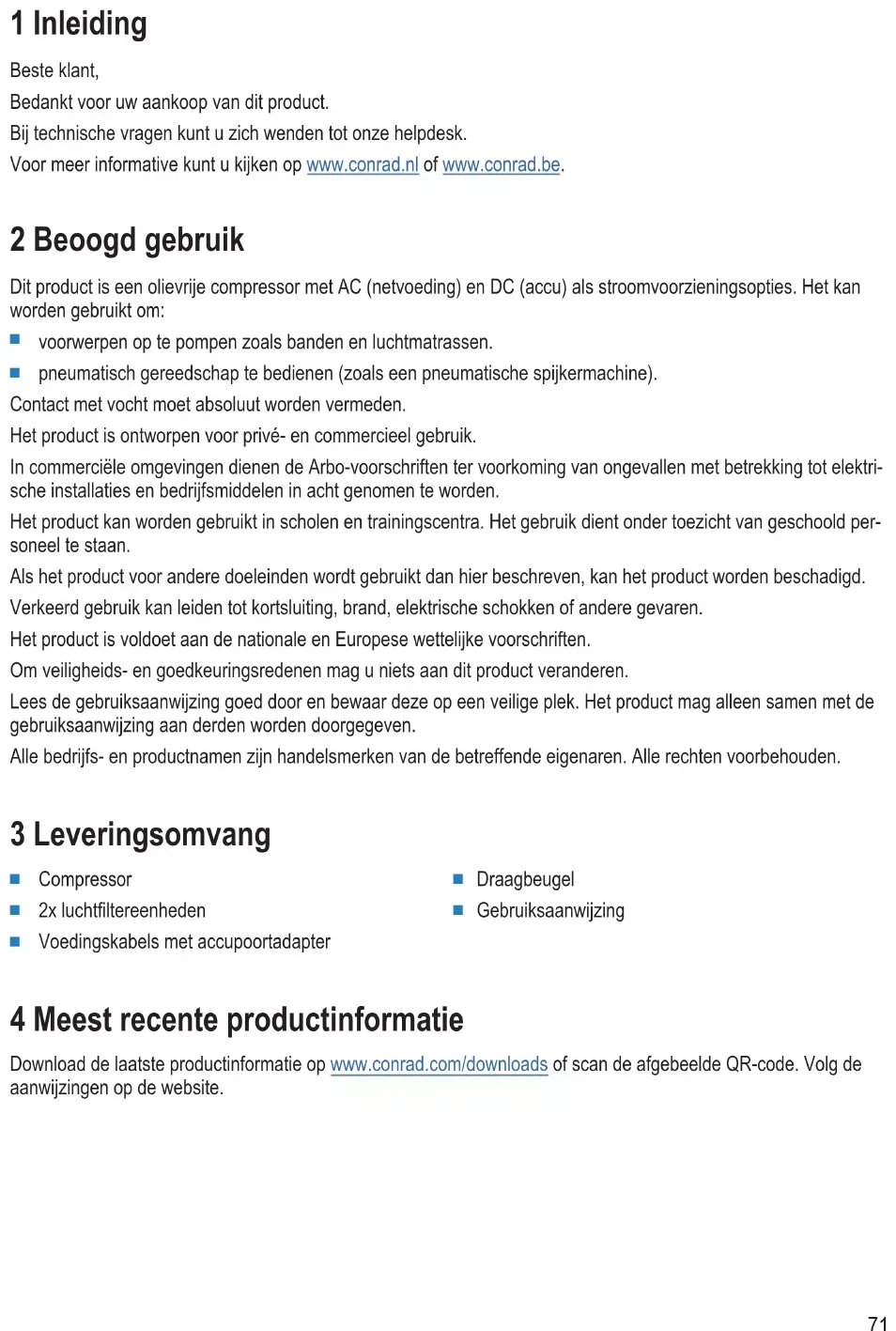

1 Inleiding

Beste klant,

Bedankt voor uw aankoop van dit product.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be.

2 Beoogd gebruik

Dit product is een olievrije compressor met AC (netvoeding) en DC (accu) als stroomvoorzieningsopties. Het kan worden gebruikt om:

■ voorwerpen op te pompen zoals banden en luchtmatrassen.
- pneumatisch gereedschap te bedienen (zoals een pneumatische spijkermachine).

Contact met vocht moet absoluut worden vermeden.

Het product is ontworpen voor privé- en commercieel gebruik.

In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht genomen te worden.

Het product kan worden gebruikt in scholen en trainingscentra. Het gebruik dient onder toezicht van geschoold personeel te staan.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Compressor
2x luchtfiltereenheden
■ Voedingskabels met accupoortadapter
Draagbeugel
- Gebruiksaanwijzing

4 Meest recente productinformatie

Download de laatste productinformatie op www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5 Beschrijving van de symbolen

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Beschermingsklasse 2 (dubbel of versterkte isolatie/beschermende isolatie).

Draag een veiligheidsbril.

Draag oorbescherming. Draag een masker.

Het apparaat start automatisch zonder waarschuwing als de druk verlaagt tot onder de inschakeldruk.

Volg deze instructies voor veilig en correct gebruik. Bewaar ze voor toekomstig gebruik.

6 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

6.1 Eerst lezen!

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vaardigheden of gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij ze instructies hebben ontvangen over hoe het apparaat dient te worden gebruikt.

■ Houd kinderen onder toezicht zodat zij het apparaat niet als speelgoed gebruiken.

6.2 Algemeen

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.

Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

6.3 Omgang

■ Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

6.4 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmidde- len.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
- Bescherm het product tegen direct zonlicht.
Schakel het product niet in nadat het van een koude naar een warme omgeving is verplaatst. De condensatie die zich dan vormt, kan het product permanent beschadigen. Laat het product op kamertemperatuur komen voordat u het gebruikt.

6.5 Bediening

Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

6.6 Stroomkabel

Modificeer of repareer geen onderdelen van de netvoeding, inclusief netstekkers, netsnoeren en voedingen. Gebruik geen beschadigde onderdelen. Risico op een fatale elektrische schok!

• Het stopcontact dient zich in de buurt van het apparaat te bevinden en goed toegankelijk te zijn.
  ■ U mag nooit met natte handen de stekker in het stopcontact steken of eruit trekken.

• Trek nooit de stekker uit het stopcontact door aan het snoer te trekken. Trek de stekker altijd aan de daarvoor bestemde grepen uit het stopcontact.
  Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.
  Haal de stekker bij onweer om veiligheidsredenen uit het stopcontact.
  Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast.
  Vermijd overmatige thermische belasting op het netsnoer door te grote hitte of koude.
  Verander het netsnoer niet. Anders kan het netsnoer worden beschadigd. Een beschadigd netsnoer kan een levensgevaarlijke elektrische schok veroorzaken.
  Raak het netsnoer niet aan wanneer het beschadigingen vertoont.

• Onderbreek eerst de spanning van het betreffende stopcontact (bijvoorbeeld d.m.v. de zekeringsautomaat) en trek dan voorzichtig de stekker uit het stopcontact.

• Gebruik het product in geen geval met een beschadigd netsnoer.

• Een beschadigde stroomkabel mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoor gekwalificeerde persoon worden vervangen om gevaarlijke situaties te voorkomen.
  Zorg ervoor dat kabels niet worden afgekneld, geknikt of beschadigd door scherpe randen.
  Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.

6.7 Aangesloten apparaten

- Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

6.8 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op netvoeding werkend (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

6.8.1 Veiligheid op de werkplek

Houd de werkomgeving schoon en goed verlicht. Rommelige of donkere ruimtes vragen om ongelukken.
- Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken en deze kunnen stof of dampen laten ontbranden.
Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Afleiding kan leiden tot controleverlies.

6.8.2 Elektrische veiligheid

Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Modificeer de stekker op geen enkele manier. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Ongemodificeerde stekkers en overeenkomstige stopcontacten verlagen het risico op elektrische schokken.
Laat uw lichaam niet in contact komen met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regenachtige of natte omstandigheden. Water dat in elektrisch gereedschap terechtkomt, verhoogt het risico op een elektrische schok.
Hanteer het snoer op gepaste wijze. Gebruik het snoer nooit om elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis verlaagt het risico op elektrische schokken.
Als het onvermijdelijk is om elektrisch gereedschap in een vochtige omgeving te gebruiken, gebruik dan een voeding die wordt beveiligd door een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar (RCD) verlaagt het risico op elektrische schokken.

6.8.3 Persoonlijke veiligheid

Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet wanneer u zich moe voelt of onder de invloed bent van drugs, alcohol of medicijnen. Slechts eventjes niet opletten bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
- Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Persoonlijke beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antisliplaag, veiligheidshelm of gehoorbescherming die voor gepaste omstandigheden worden gebruikt, zullen persoonlijk letsel verminderen.
Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de voedingsbron en/of batterij, oppakt of draagt. Elektrisch gereedschap dragen met uw vinger op de schakelaar of elektrisch gereedschap met een ingeschakelde schakelaar van stroom voorzien, vraagt om ongelukken.
REIK NIET TE VER. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt voor een betere controle over elektrische gereedschap in onverwachte situaties.

6.8.4 Gebruik en onderhoud van elektrisch gereedschap

Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Een elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepa-reerd.
- Trek de stekker uit het stopcontact en/of de accu van het elektrische gereedschap voordat u aanpassingen maakt, van accessoire wisselt of elektrisch gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap.
Berg niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.
Onderhoud van elektrisch gereedschap. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

6.8.5 Reparatie

Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap in stand wordt gehouden.

6.9 Compressor

6.9.1 Transport

• Gebruik geen aangesloten luchtslang om de compressor te dragen of verplaatsen. Gebruik altijd de handgreep om het product te transporteren.
  Laat de druk in de luchttank ontsnappen voordat u het apparaat verplaatst.

6.9.2 Locatie

Plaats het product op een stevig en vlak oppervlak.
- Gebruik het product nooit in ruimtes waar gewerkt wordt met waternevel.
- Gebruik het product nooit waar zuren, dampen, explosieve gassen of brandbare gassen aanwezig zijn.
- Gebruik het product alleen op een plek met goede ventilatie en waar de bedrijfsomstandigheden binnen het gespecificeerde bereik vallen. Zie voor meer informatie paragraaf "Technische gegevens".
Risico op vallen! Gebruik het product nooit op een dak of andere verhoogde plekken. Gebruik een extra lucht-slang om hogere plekken te bereiken.

6.9.3 Vóór ingebruikname

• Inspecteer het product op scheuren, gaatjes of andere onvolkomenheden waardoor het product onveilig is om te worden gebruikt.
• Controleer voordat u het product aansluit op de stroomvoorziening of de stroombron overeenkomt met de gegevens op het nominale typeplaatje.
  ■ Zorg ervoor dat de luchtinlaat droog en stofvrij is.
• Gebruik flexibele slangen om te voorkomen dat het leidingsysteem teveel wordt belast bij de aansluiting tussen het compressorsysteem en leidingsysteem. Gebruik geen lange luchtslangen.

6.9.4 Tijdens het gebruik

Bescherm luchtleidingen tegen schade of lekken. Houd de slang en de voedingskabel uit de buurt van scherpe voorwerpen, gemorste chemicaliën, olie, oplosmiddelen en natte vloeren.
De manometer op de compressor is slechts bedoeld ter referentie. Gebruik tijdens het oppompen af en toe een nauwkeurige manometer om het risico op te hard opblazen te verminderen.
Risico op te hard opblazen

• Laat een compressor nooit onbeheerd achter tijdens het oppompen.
• Houd uw gezicht uit de buurt van het object dat wordt opgepompt.
• Stel geen drukniveau in dat hoger is dan de maximale nominale druk van aangesloten hulpstukken.
• Overschrijd nooit de nominale drukwaarde van enig onderdeel van het systeem.

6.9.5 Risico op brand/ontploffing

Houd de luchtcompressor minimaal 10 meter uit de buurt van explosieve dampen (bijvoorbeeld bij gebruik van een spuitpistool).
Laat de luchtcompressor niet voor langere tijd onbeheerd achter terwijl aangesloten op de stroomvoorziening.
- Gebruik het product alleen in de juiste oriëntatie.
Houd de buitenkant van de compressor droog, schoon en vrij van olie en vet.
Bedek of belemmer nooit de aanzuig-/ventilatieopeningen van het product.

6.9.6 Ademhalingsbescherming

Bescherm uw longen. Draag tijdens gebruik een gezichts- of stofmasker om uzelf te beschermen tegen stof of vuil in de lucht.

6.9.7 Risico voor ademhaling (verstikking)

Perslucht is niet veilig om in te ademen. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes uit de luchttank bevatten. Het inademen van deze verontreinigingen kan ernstig of zelfs fataal letsel veroorzaken.

6.9.8 Hulpstukken en accessoires

Risico op ernstig letsel, schade en ontploffing. Overschrijd nooit de nominale drukwaarde van pneumatisch gereedschap, spuitpistolen, accessoires, banden en andere opblaasbare voorwerpen.

6.9.9 Risico door projectielen

Richt perslucht nooit op mensen of dieren. De persluchtstroom kan vuil, spanen, losse deeltjes en kleine voorwerpen met hoge snelheid voortstuwen, wat tot schade aan eigendommen en/of persoonlijk letsel kan leiden.

6.9.10 Accukabels aansluiten

Risico op een elektrische schok! Gebruik het product nooit met natte handen.
Risico op een elektrische schok! Controleer of de isolatielaag van de accuklemmen zich in een normale staat bevindt (geen schade, niet versleten of losgeraakt).
■ Voorkom vonken door de accukabels in de juiste volgorde aan te sluiten. Vonken kunnen het elektrische voertuigsysteem beschadigen en/of ontvlambare stoffen doen ontbranden.
Houd er bij het werken in de buurt van voertuigen en accu's rekening mee dat los haar, kleding en sieraden (zoals ringen, armbanden, halskettingen en horloges) bekneld kunnen raken en/of elektriciteit kunnen geleiden en elektrische schokken of brandwonden kunnen veroorzaken.

7 Overzicht

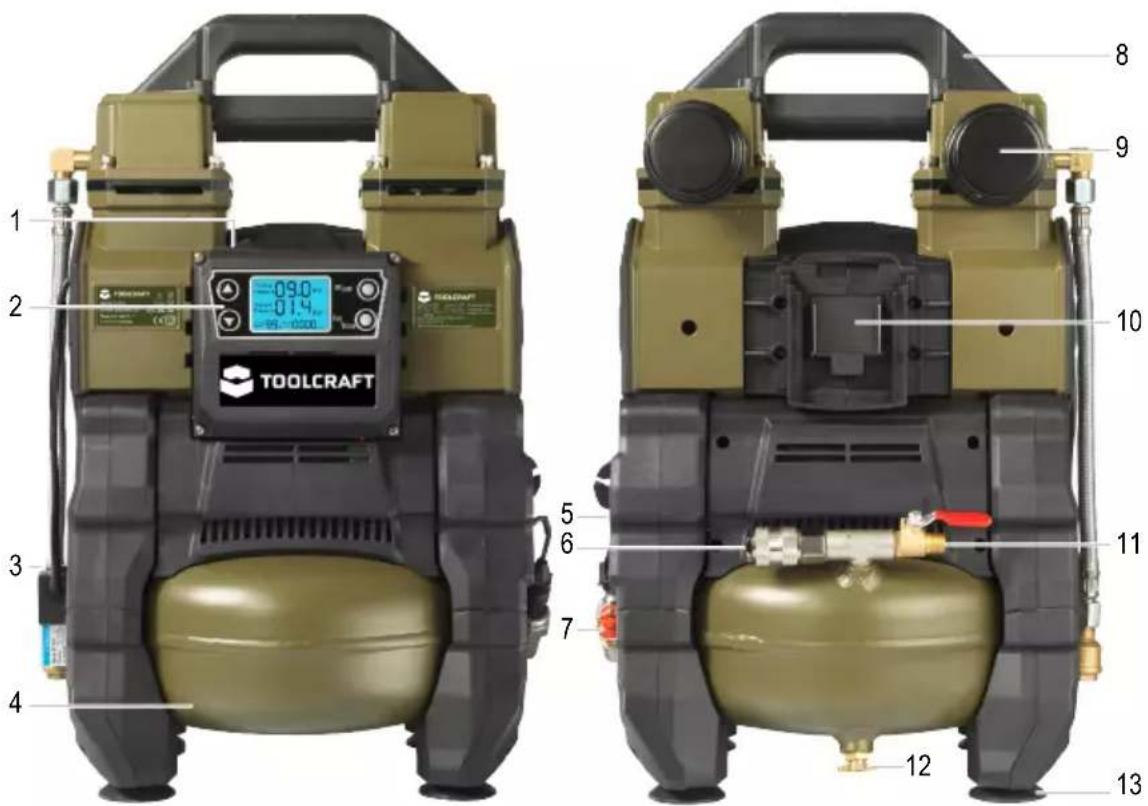

7.1 Product

1 2 -09.0 -01.4 -06 - 0.00 TOOLCRAFT 5 6 7 3 4 8 9 10 11 12 13

1 Aan-/uitschakelaar (DC/OFF/AC) 2 LCD-/bedieningspaneel

3 Magneetventiel 4 Lucht-/condensatietank

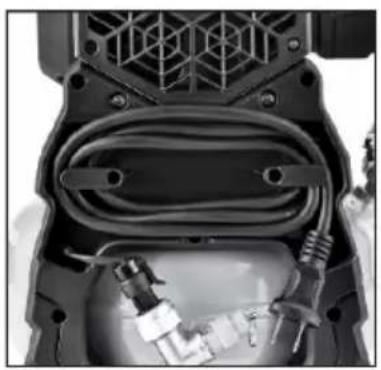

5 Voedingskabel/kabelhouder 6 Persluchtuitlaat (snelkoppeling)

7 Veiligheidsventiel met handmatige ontgrendeling

8 Draagbeugel (optioneel)

9 Luchtfiltereenheid 10 Accu/adapterpoort

11 Persluchtuitlaat 12 Aftapventiel voor condenswater

13 Rubberen voetstukken

7.2 Display/knoppen

Display / knoppen Beschrijving
▲	“Pressure Setting” (uitgangsdruk) verhogen
▼	“Pressure Setting” (uitgangsdruk) verlagen
ON/OFF	Indrukken om de compressormotor AAN/UIT te schakelen.
Fast/SILENCE Fast: “99% Running Speed” (vol vermogen)SILENCE: “50% Running Speed” (half vermogen/stille modus)Opmerking: het duurt op half vermogen langer om de tankdruk op te bouwen.
Setting Pressure Geeft aan welke druk is ingesteld.
Current Pressure Toont de feitelijke druk in de tank.
Running Speed Toont de motorsnelheid als een percentage (50% of 99%).
Running Time Toont de totale bedrijfsuren van de motor.

7.3 Accessoires

A Luchtfiltereenheden B Accessoirebeugel
C Adapter voor accukabels

8 Montage

8.1 De draagbeugel bevestigen (optioneel)

Bevestig als volgt de optionele draagbeugel:

■ Verwijder de plastic afdichtingen van de luchtinlaat voordat u de filtereenheden bevestigt.
- Gebruik een sleutel om de filters te bevestigen/verwijderen, maar draai niet te strak aan. Ze kunnen er niet helemaal worden ingeschroefd.

Bevestig als volgt de luchtfiltereenheden:

9 Stroomvoorzieningsopties

Opmerking:

Dit product kan via drie verschillende bronnen van stroom worden voorzien. Zie voor meer informatie paragraaf: Technische gegevens [▶ 88].

Netvoeding (AC) Li-ionaccu (DC) Accu via kabels (DC)

9.1 Netvoeding (AC)

• Het product kan worden gebruikt door deze aan te sluiten op de netvoeding.
  Wikkel de voedingskabel volledig uit voordat u deze aansluit.
  Wikkel de kabel na gebruik rondom de kabelhouder.

9.2 Gereedschapsaccu (DC)

• Dit product kan zonder kabel worden gebruikt met een accu als stroomvoorziening.
  Sluit een compatibele accu aan op de accupoort.
  Koppel de accu na gebruik los.

9.3 Accu (DC)

9.3.1 Kabels aansluiten op de accu

Voorwaarden:

De contactklemmen van de accu zijn schoon.
Bij aansluiting op een accu die in een voertuig is geïnstalleerd, moeten de motor en elektronica UIT zijn geschakeld.
De aan-/uitschakelaar van de compressor moet op de stand OFF (0) staan.

1. Sluit de rode (+) klem aan op de positieve (+) accuklem.
2. Sluit de zwarte (-) klem aan op de negatieve (+) accuklem.
3. Beweeg de klemmen heen en weer om op een goed contact te controleren.
4. Sluit de adapter aan op de accupoort.

9.3.2 Kabels loskoppelen van de accu

1. Koppel de zwarte (-) klem los van de negatieve (-) accuklem.
2. Koppel de rode (+) klem los van de positieve (+) accuklem.

WAARSCHUWING

Risico op onveilig gebruik

Houd de luchtslang stevig in de hand vast bij het installeren of loskoppelen om te voorkomen dat de slang gaat slingeren.

Controleer de luchttank vóór elk gebruik op tekenen van roest en schade.

Gebruik de compressor nooit met een beschadigde of roestige luchttank. Als u schade constateert, raadpleeg dan een gespecialiseerde werkplaats of neem contact op met klantenservice.

WAARSCHUWING

Risico op overdruk

Pomp met kleine intervallen op wanneer u objecten oppompt met een nominale specificatie voor 1,4 bar of minder.

Te veel luchtdruk kan het opgepompte object laten barsten. Bepaal met regelmatige tussenpozen de nauwkeurige druk met behulp van een gekalibreerd meetinstrument.

Houd rekening met de maximale drukwaarde gespecificeerd door de fabrikant voor luchtgereedschap en accessoires.

Zorg ervoor dat de regelaar is ingesteld op een druk die lager is dan de maximale nominale drukwaarde van het aangesloten gereedschap.

10.1 Klaarmaken voor gebruik

1. Schakel de stroom UIT (0).
2. Voor een visuele inspectie uit van de luchtslang en accessoires voordat u deze aansluit. Vervanging onderdelen indien nodig.
3. Zorg ervoor dat de volgende luchtuitlaten gesloten zijn:

→ Het persluchtuitlaatventiel.
→ Afvoerventiel op de onderkant van de tank.

1. Controleer of het veiligheidsventiel niet vastzit door aan de ring te trekken om de handmatige overdrukveer in te schakelen.

10.2 De compressor gebruiken

Belangrijk:

• Verleng de levensduur van het product door deze niet onafgebroken te laten werken.

• Werk met intervallen van telkens 25 minuten en schakel het apparaat vervolgens OFF (0). Geef het product voldoende tijd om af te kunnen koelen tot de omgevingstemperatuur.

• Sluit het product aan op een stroomvoorziening. Zie paragraaf: Stroomvoorzieningsopties [▶ 81].

• Gebruik de aan-/uitschakelaar om een optie te kiezen voor de stroomvoorziening:

→ DC: wanneer aangesloten op een accu.
→ AC: wanneer aangesloten op de netvoeding.

1. De koelventilator zal inschakelen terwijl de led-display oplicht.

2. Druk op de knop Fast/Silence om de Running Speed te selecteren.

→ Silence (50% Running Speed) is stiller, maar het duurt langer voordat de Current Pressure (tankdruk) is opgebouwd tot de ingestelde Working Pressure (uitgangsdruk).

1. Druk op de ON/OFF-knop om de compressor AAN te schakelen.
2. Druk op de knop ▲on▼de Setting Pressure aan te passen.

→ Uitschakeling: Het magneetventiel zal het teveel aan druk laten ontsnappen wanneer de Current Pressure gelijk is aan de Setting Pressure. Dit is een veiligheidsmechanisme om overdruk te voorkomen.
→ Inschakeling: Het magneetventiel schakelt weer in om de tankdruk te regelen wanneer deze tot een ingestelde drempelwaarde daalt.

1. Druk op de knop ON/OFF om de compressor UIT te schakelen wanneer de taak is voltooid.

2. Schakel de stroom UIT (0).

10.3 Na gebruik

1. Koppel het product los van de stroomvoorziening.
2. Koppel de luchtslang en alle andere aangesloten accessoires los.
3. Laat de tankdruk ontsnappen en tap al het condenswater af uit de condensatietank. Zie paragraaf: Tankdruk laten ontsnappen & condensatietank aftappen [▶ 86].

11 Foutcodes

Foutcodes Beschrijving

E01 Het product start niet omdat de accuspanning te laag is (<11 V).

E16 De oververhittingsbeveiliging is geactiveerd.■ Schakel het product UIT en laat deze ongeveer 10 minuten afkoelen.■ Neem de gebruiksintervallen in acht. Zie paragraaf: Technische gegevens [▶ 88].

12 Probleemoplossing

Probleem Mogelijke oorzaak	Aanbevolen oplossing
De compressor start niet. Geen stroomvoorziening. Controleer de voedingsbron (is de accu bijvoorbeeld opgeladen).
De motor is oververhit en de oververhittingsbeveiliging is geactiveerd.		Schakel het apparaat niet als de omgevingstemperatuur <0 °C bedraagt.
De compressor start, maar er is geen uitlaatdruk.	Het terugslagventiel lekt. Controleer het terugslagventiel. Vervang indien nodig.
	De afdichtingen zijn beschadigd. Controleer de afdichtingen op schade. Vervang indien nodig.
	Het afvoerventiel of persluchtuitlaatventiel is niet volledig gesloten.	Controleer of deze goed dicht zitten.
Wanneer de compressor start, wordt de druk aangegeven op de manometer, maar er is geen druk aan het uiteinde van de hoge-drukslang.	De slangaansluitingen lekken. Controleer de persluchtslang en aangesloten accessoires. Vervang indien nodig.
	De snelkoppeling lekt. Controleer de snelkoppeling. Vervang indien no-dig.

13 Reiniging en onderhoud

WAARSCHUWING

Onbedoeld opstarten kan ernstig letsel veroorzaken.

Schakel altijd de stroom UIT en koppel de voeding los bij het in elkaar zetten van onderdelen, afstellen, reinigen, uitvoeren van onderhoud of wanneer niet in gebruik.

13.1 Reiniging

13.1.1 Product

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
  – Dompel het product niet in water.

• Schakel de stroom UIT (0).

• Koppel het product los van de voeding.
• Laat het product afkoelen tot omgevingstemperatuur.
• Reinig het product met een droog, pluisvrij doekje.

13.2 Tankdruk laten ontsnappen & condensatietank aftappen

WAARSCHUWING

De luchttank bevat een hoge luchtdruk. Houd uw gezicht en andere lichaamsdelen uit de buurt van alle ventielen (bijv. afvoerventiel, veiligheidsventiel, magneetventiel).

Draag gehoorbescherming, want het geluid van de luchtstroom kan luid zijn tijdens de decompressie van de tank.

WAARSCHUWING

Er condenseert water in de luchttank. Als dit water niet wordt afgetapt, kan het de luchttank aantasten en verzwakken, waardoor het risico op barsten bestaat.

1. Schakel de stroom UIT (0).
2. Disconnect the product from the power supply.

3. Koppel alle aangesloten accessoires los.

4. Trek aan de overdrukring op het veiligheidsventiel om de druk uit de luchttank te laten ontsnappen.

→ Als de ring van het veiligheidsventiel niet correct werkt, dient u deze te vervangen door een ring van hetzelfde type en dezelfde specificaties (zie de markeringen op het ventiel). Ontlast de tankdruk door een instrument op de luchtleiding aan te sluiten en te bedienen of het persluchtuitlaatventiel te sluiten, eventuele aansluitingen te verwijderen en langzaam het ventiel te openen.

1. Plaats een geschikte opvangbak onder het aftapventiel om het water op te vangen.
2. Open het aftapventiel om al het condenswater af te tappen.
3. Sluit het aftapventiel nadat al het water is weggelopen.

14 Opslag

Belangrijk:

Vóór opslag:

• Laat de tankdruk ontsnappen en tap al het water af uit de tank. Zie paragraaf: Tankdruk laten ontsnappen & condensatietank aftappen [▶ 86].
• Laat het product en de accessoires aan de lucht drogen.

Berg het product op een droge plek op.
■ Berg het product rechtopstaand op.

15 Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product voldoet aan overeenstemming is met de volgende richtlijnen, normen en/of verordeningen.

EMV Richtlinie 2014/30/EU/EMC-richtlijn 2014/30/EU

EN 55014-1: 2017, EN 55014-2: 2015

EN 61000-3-2: 2014, EN 61000-3-3: 2013

MD Richtlinie 2006/42/EG / MD-richtlijn 2006/42/EC

EN 1012-1: 2010

EN 60204-1: 2018

EN 62233: 2008

RoHS Richtlinie 2011/65/EU + 2015/863/EU / RoHS-richtlijn 2011/65/EU + 2015/863/EU

1. De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking: www.conrad.com/downloads
2. Voer het bestelnummer van het product in het zoekveld in; vervolgens kunt u de EU-conformiteitsverklaring downloaden in de beschikbare talen.

16 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Ingangen.... 220-240 V/AC 50/60 Hz (via AC-voeding) 18 of 20 V/DC (via accupoort) 12-30 V/DC (via kabels voor aansluiting op een accu).

Poort voor oplaadbare accu ....... Compatibiliteit: Makita 18 of 20 V

Stroomverbruik max. 500 W

Gebruikscyclus compressor ...... AAN: 25 minuten/UIT: 25 minuten.

Uitgang (perslucht) max. 65 L/min

Werkdruk .... min. 1,4 bar, max. 9 bar

Pomp.... Olievrij, 2-cilinder

Veiligheidsventiel met handmatige ontgrendeling.... max. 10 bar

Uitschakeldruk magneetventiel.... max. 9,1 bar

Druktank Capaciteit: 5 L Materiaal: Aluminium

Motor .... Type: borstelloos Snelheid: 1300 tpm @ 50%, 2500 tpm @ 99%

Zuigkracht.... max. 80 L/min.

Beschermingsgraad.... IP20

Beschermingsklasse...... II

Bedrijfs-/opslagomstandigheden .... 0 tot +40°C, <85 % RV (niet condenserend)

Afmetingen (L x B x H) 310 x 250 x 480 cm

Gegarandeerd geluidsvermogensniveau..... 94 dB(A)

Het geluidsniveau van het apparaat kan 80 dB(A) overschrijden. Draag geschikte gehoorbescherming om gehoorbeschadiging te voorkomen.

De waarde van het A-gewogen emissiegeluidsdrukniveau op de werkplek; de waarde van de bijbehorende onzekerheid wordt gegeven in overeenstemming met clausule 8 van EN ISO 2151:2008.

De waarde van het A-gewogen geluidsvermogensniveau waarbij het A-gewogen emissiegeluidsdrukniveau op de werkplek 80 dB(A) overschrijdt; de waarde van de bijbehorende onzekerheid wordt gegeven in overeenstemming met clausule 8 van EN ISO 2151:2008.

Het referentienummer van de lawaitestcode, EN ISO 2151:2008.

18 Explosietekening van onderdelen

19 Beschrijving van onderdelen

Nr.	Beschrijving Aantal Nr.	Beschrijving Aantal
1	Binnenzeskant-kolomkopschroef M6x30	8 41	Kruiskopschroef M4x145 4
2	Luchtfilter/geluiddemper 2 42 Ventilatorblad B 1
3	8811	bovenafdekking (rechts) 1 43 Afdekking accuhouder (links) 1
4	Vierkantplaatje 2 44 Accu (niet inbegrepen) 1
5	Kruiskopschroef M4x10 2 45 Gesp van accu installeren 1
6	Drukblok ventielplaat 2 46 Afdekking accuhouder (rechts) 1
7	Ventielplaat 13x46x0,1 4 47 Zelftappende schroef ST3x14-F 4
8	Middenafdekking (rechts) 1 48 Kruiskopschroef M5x16 8
9	Klein vierkantplaatje 10x12x0,6 2			49	Steunafdekking luchttank (links)	1
10	Halfronde kruiskopschroef M4x8 (kop ø8) 2 50 Luchttanksteun 2
11	O-ring ø63xø3 2			51	Stroomvoorzieningssteun	1
12	Luchtcilinder ø69xø63,7x24,5 2			52	Dubbele open schakelaar 30A	1
13	Zeskantbout M8x20 2			53	Kruiskopschroef M4x30	2
14	Rubberen membraan 2			54	Zeskantmoer M5	4
15	Rubberen membraan ø48x ø68x0,6 2 55 Rubberen absorptiepoten 4
16	Uitzwenkzuiger 2 56 Ring ø6xø14x1 4
17	Binnenzeskant-kolomkopschroef M5x20 2 57 DC881 1			luchttank 1/4 snelkoppeling (G1/4 buiten)		1
18	Kogellager met diepe groef 6006RS/SYBS 2 58 DC881 1			triplet-aansluiting 1
19	Kruk 2			59	Verlengventiel klein (dubbel buiten 1/4)	1
20	Vaste binnenzeskantschroef 2			60	Stroomvoorziening	1
21	Kruiskopschroef M4x14 (drie) 4			61	Afdekking stroomvoorzieningssteun	1
22	Hendel 1 62 Aluminium aandrijfbox 1
23	O-ring ø10x ø2 2			63	Lithium-krachtcompressoraandrijving	1
24	Aluminium luchtleiding ø12,6x117,5 1			64	Kruiskopschroef M3x10	2
25	Hendelafdekking 1 65 Zelftappende kruiskopschroef ST2.5x8-C					2
26	Zelftappende kruiskopschroef ST4x16 26			66 Circuitpaneel van LCD-scherm: 1
27	8811 bovenafdekking (links) 1			67	Aandrijfafdekking	1
28	Middenafdekking (rechts) 1			68	Bedrijflabel	1

Nr.	Beschrijving Aantal Nr.	Beschrijving Aantal
29	Haakse verbinding (beide buiten G1/4)	1 69 Zachte	luchtcompressorleiding 275 1
30	Kruiskopschroef M4×14 12 70 Terugslagventiel 1
31	Afdekking ventilatorblad 2 71 Elektromagneetventiel (12 V) 1
32	Afschermring voor asgebruik ø14 2 72 Vlinderklep voor wateraftapping 1
33	Ventilatorblad A	1 73 Aluminium luchttank	1
34	M4 zeshoekige flensmoer	6 74 DC1080 triplet-elleboog	1
35	1080 boxbehuizing 1	1 75 Veiligheidsventiel (0,9 MPa)	1
36	Kogellager met diepe groef 6203 RS	2 76 Druksensor (G1/4)	1
37	Stator	1 77 Steunafdekking luchttank (rechts)	1
38	Kruiskopschroef M4x95	2	78	Wartelaansluiting nylonkabel vaste kop	1
39	Rotor	1 79 Voedingskabel 227	IEC 53 RVV 2 × 0,75mm^2 × 1,5m		1
40	1080 boxbehuizing 2	1 41 Kruiskopschroef M4x145	4

D

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microver-filming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toe-stemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

Copyright by Conrad Electronic SE *2619529_V3_0323_dh_mh_nl 661563659-4 l1/O3 en
