Producttype	Draadloze UHF-microfoon
Merk	Power Dynamics
Model	PD810
Afmetingen (zender)	120 x 62 x 23 mm
Gewicht (zender)	0,15 kg
Voeding	2 AA-batterijen (3 V) voor de ontvanger; 12 V DC netvoeding voor de zender
Batterijtype	AA (LR6) voor de ontvanger
Werkfrequentie	UHF (vrije band afhankelijk van land)
Bereik	Ongeveer 30 tot 50 m (in open veld)
Aantal kanalen	Meerdere (selecteerbaar per groep en kanaal)
Audiomodi	Mono / Stereo
Display	LCD op zender en ontvanger
Audio-ingangen (zender)	2 combo-ingangen (XLR + 6,35 mm jack) voor links en rechts
Hoofdtelefoonuitgang	6,35 mm jack op zender; 3,5 mm jack op ontvanger
Instellingen	Ingangsniveau, hoofdtelefoonvolume, gain (PAD -12 dB)
LED-indicatoren	Batterij bijna leeg, signaalontvangst
Onderhoud	Reinigen met een droge doek; geen chemicaliën gebruiken
Veiligheid	Behuizing niet openen; vermijd vocht; loskoppelen voor reiniging
Repareerbaarheid	Overlaten aan een gekwalificeerde technicus; originele onderdelen gebruiken
Garantie	Vervalt bij ongeautoriseerde wijzigingen of onjuist gebruik
Bedoeld gebruik	Binnen; omgevingstemperatuur 5 °C tot 35 °C

Veelgestelde vragen - PD810 Power Dynamics

Hoe zet ik de PD810-zender aan?

Druk op de Aan/Uit knop van de zender. Het LCD-scherm gaat aan.

Hoe koppel ik de zender en ontvanger?

Zorg ervoor dat beide apparaten op dezelfde groep en hetzelfde kanaal staan. Gebruik de SET, OMHOOG, OMLAAG toetsen om de groep en vervolgens het kanaal te selecteren. Bevestig met SET.

Wat is de batterijduur van de ontvanger?

Met 2 nieuwe AA-batterijen is de batterijduur ongeveer 8 tot 10 uur afhankelijk van het gebruik.

Wat moet ik doen als de ontvanger geen signaal ontvangt?

Controleer of de zender is ingeschakeld, of de batterijen zijn opgeladen, en of beide apparaten op dezelfde frequentie staan (zelfde groep en kanaal). Houd ze uit de buurt van storingsbronnen.

Kan ik het systeem buiten gebruiken?

Het systeem is ontworpen voor binnen gebruik. Buiten, vermijd vocht en regen. Het bereik kan verminderd zijn.

Hoe reinig ik de microfoon?

Gebruik een droge, zachte doek. Gebruik nooit chemische of schurende middelen.

Wat betekent het knipperende rode lampje op de ontvanger?

Het rode lampje geeft aan dat de batterijen bijna leeg zijn. Vervang de batterijen zo snel mogelijk.

Kan ik andere batterijtypen dan AA gebruiken?

Nee, gebruik alleen AA 1,5 V batterijen (alkaline aanbevolen).

Hoe wijzig ik de frequentie bij interferentie?

Selecteer een andere groep of kanaal via het SET menu. Vermijd frequenties die door andere apparaten worden gebruikt.

Waarom gaat de zender niet aan?

Zorg ervoor dat de 12 V netvoeding correct is aangesloten op de zender en het stopcontact. Controleer ook of het stopcontact werkt.

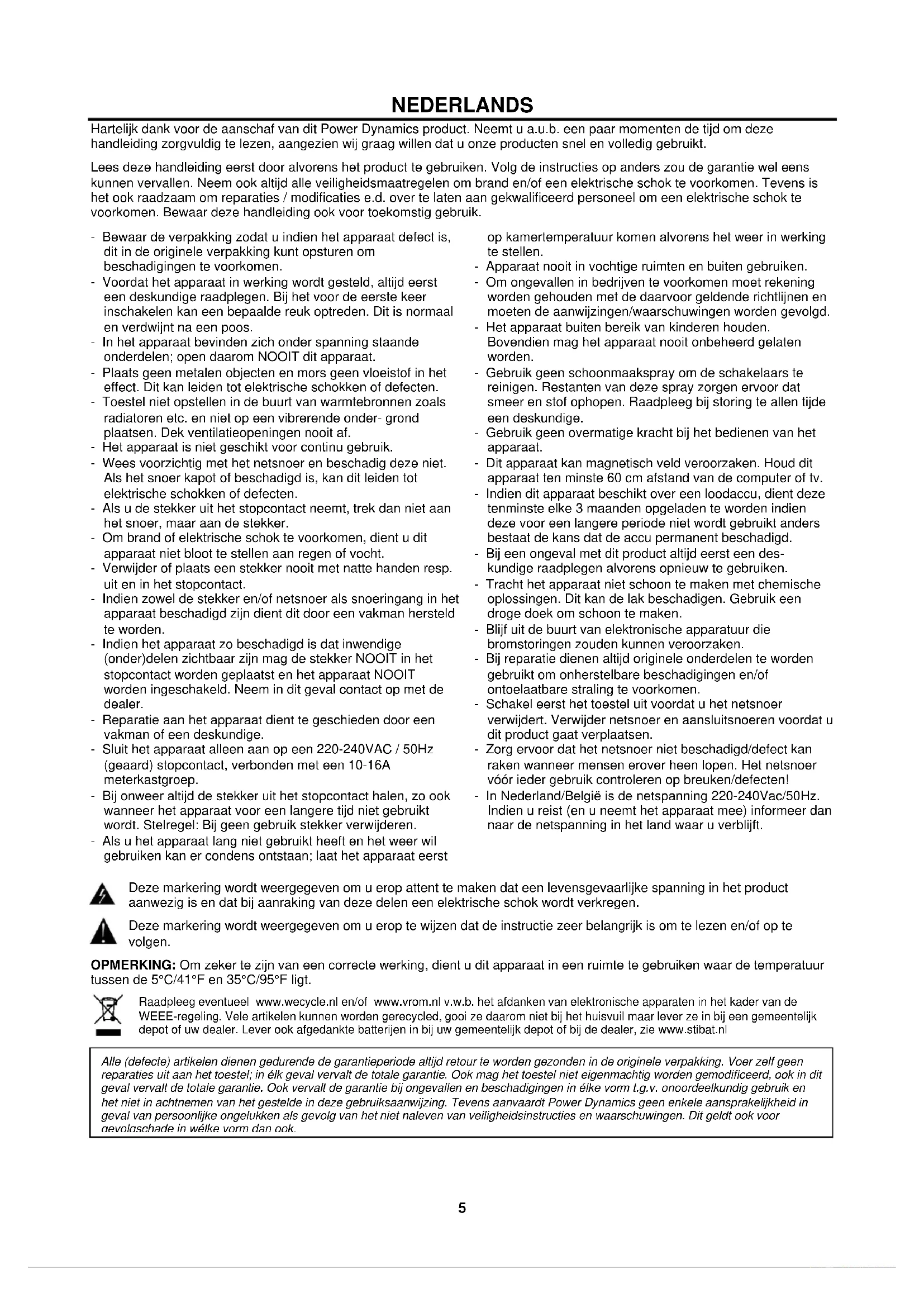

GEBRUIKSAANWIJZING PD810 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten deijd om deze handleiding zorgvuldig te lezen, aangezien wijgraag wilnen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is nicht geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaatClient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.
• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan;That het apparaat eerst

op kamertemporatuur komen alvorens het wee in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om oncevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoord geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Dit apparatusat kan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60~cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langereperiode Niet worden gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een onceval met dit product alkijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doeok om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen erover geen lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te makeen dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze marketing worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkung, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wyclee.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waarom nicht bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparaties uit aan het toestel; in elk geval verralt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval verralt de totale garantie. Ook verwalt de garantie bij oncevallen en Beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumentes en waarschuwingen. Dit geldt ook voor nevolaschade in welke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controller of alle onderdelen aanwezig- en in goede staat ontvangen zich. Bij transportschade of bij het ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat Niet onmiddelijk in als het apparaat is bootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan dechterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat alkijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

ZENDER

1. Aan/Uit

Indrukken om de zender aan/uit te zetten.

1. LCD-weergave

2. Omhoog

Richtingstoets: omhoog.

1. Set

Indrukken om invoer te bevestigen.

1. Omlaag

Richtingstoets: omlaag.

1. Ingangsvolume

Draaien om het ingangsnavau aan te passen.

1. Hoofdtelefoonuitgang

6,35 mm hoofdtelefoonuitgang.

1. Hoofdtelefoonvolume

Draaien om het uitgangsvolume van de hoofdtelefoon aan te passen.

1. 12V DC ingang

Voedingsingang voor het aansluten van de meegeleverde voedingsadapter.

1. Ingang linker kanaal

Combo-ingang voor linker kanaal (XLR en 6,3 mm jack).

1. Ingang rechter kanaal

Combo-ingang voorrecht kanaal (XLR en 6,3 mm jack).

1. PAD schakelaar

Gebruiken om de output gain aan te passen. Zet de schakelaar op (-12dB) om de gain te verlagen. Zet de schakelaar op (0dB) om de gain Niet te beinvloeden.

1. BNC-antenneneansluiting

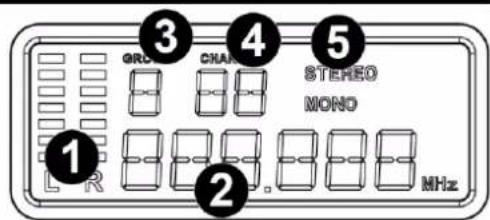

LCD-WEERGAVE ZENDER

1. Links / rechts AF-signaal

2. Frequentie

Dit zes-karakter display wordt gebruikt om de freiagentie wee ter geven.

1. Group

Geeft de geseleterde frequentiegroep voor de PD810-zender weeR.

1. Channel

Geeft het geseleterde frequentiekanaal voor de PD810-zender wee.

1. Audio modus

De selectie van mono- of stereo-audiomodus weergeven.

ZENDERFUNCTIES

Groep- en kanaalselectie

Druk op SET, "GROUP" knippert. Druk op OMHOOG of OMLAAG om de gewenste frequentiegroep te selecteren.
Druk opnieuw op SET, "CHANNEL" knippert. Druk op OMHOOG of OMLAAG om het gewenste kanaal te selecteren.

Modusselectie

Houd SET ingedrukt tot "STEREO" gaat knipperen. Druk op OMHOOG of OMLAAG om "STEREO" of "MONO" te selecteren en druk op SET om te bevestigen.

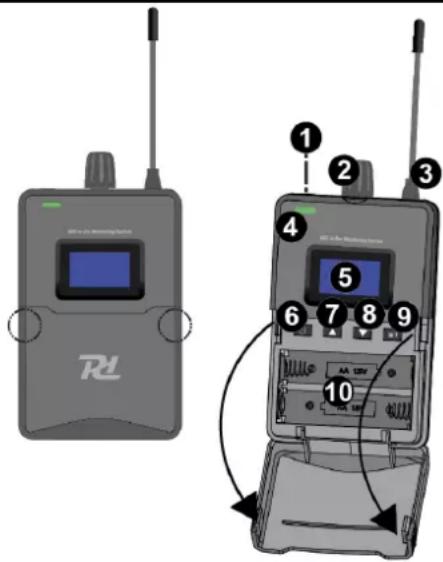

ONTVANGER

1. Oortelefoonaansluiting
   3,5mm oortelefoonaansluiting.
2. Balans
   Instelknop balans links/rechts.
3. Antenne
4. LED indicator
   LED knippert in rode kleur wanner de batterij bijna leeg is.
   LED Licht op wanner signalaordontvangen.
5. LCD weergave
6. Aan/uit
7. Omhoog
8. Omlaag

9. Set

10. Batterijcompartment (2xAA batterijen)

Plaats twee AA-batterijen om de ontvanger van stroom te voorzien. Open de klep aan de voorkant van de ontvanger enplaats de batterijen zoals aangegeven in het batterijcompartiment. Het display toont het energieniveau van de batterijen: Als de batterij-indicator knippert, zich de batterijen nagenoeg leeg en worden de ontvanger kort daarna automatisch uitgeschakeld. Als de ontvanger langeijd Niet worden gebruikt (ca. 1-2 weken), verwijder dan de batterijen om het apparaat te beschermen gegen möglichke lekkage.

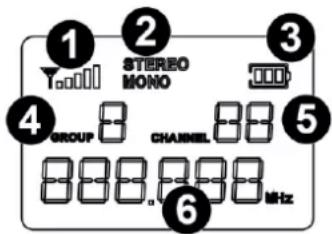

LCD-WEERGAVE ONTVANGER

1. Ontvangst

Toont ontvangstkwaliteit.

1. Modus

Geeft aan of mono- of stereomodus worden gebruikt.

1. Batterij

Geeft batterijniveau aan.

1. Group

Toont frequentlyiegroep.

1. Channel

Toont kanaal.

1. Frequentie

Toont frequente.

ONTVANGERFUNCTIES

Groep- en kanaalselectie

Druk op SET, "GROUP" knippert. Druk op OMHOOG of OMLAAG om de gewenste freiagentiegroep te selecteren.

Druk opnieuw op SET, "CHANNEL" knippert. Druk op OMHOOG of OMLAAG om het gewenste kanaal te selecteren.

Modusselectie

Houd SET ingedrukt tot "STEREO" gaat knipperen. Druk op OMHOOG of OMLAAG om "STEREO" of "MONO" te selecteren en druk op SET om te bevestigen.

UHF

Geen licentie vereist
(met uitzondering van geografische beperkingen)

M
BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgié (BE), Denemarken (DK), Frankrijk (F), Finland (FI), Duitsland (DE), Hongarije (HU), Italië (IT), Nederland (NL), Noorwegen (NO), Polen (PL), Portugal (PT), Roemenie (RO), Slovenie (SI), Spanje (ES), Zweden (SE), Zwitserland (CH), Groot-Brittannié (GB)
