Produkttyp	Drahtloses UHF-Mikrofon
Marke	Power Dynamics
Modell	PD810
Abmessungen (Sender)	120 x 62 x 23 mm
Gewicht (Sender)	0,15 kg
Stromversorgung	2 AA-Batterien (3 V) für den Empfänger; 12 V DC Netzadapter für den Sender
Batterietyp	AA (LR6) für den Empfänger
Betriebsfrequenz	UHF (länderspezifisches freies Band)
Reichweite	Ca. 30 bis 50 m (im Freifeld)
Anzahl Kanäle	Mehrere (auswählbar nach Gruppe und Kanal)
Audiomodi	Mono / Stereo
Display	LCD an Sender und Empfänger
Audioeingänge (Sender)	2 Combo-Eingänge (XLR + 6,35 mm Klinke) für links und rechts
Kopfhörerausgang	6,35 mm Klinke am Sender; 3,5 mm Klinke am Empfänger
Einstellungen	Eingangspegel, Kopfhörerlautstärke, Verstärkung (PAD -12 dB)
LED-Anzeigen	Schwache Batterie, Signalempfang
Wartung	Mit einem trockenen Tuch reinigen; keine chemischen Produkte verwenden
Sicherheit	Gehäuse nicht öffnen; Feuchtigkeit vermeiden; vor Reinigung Netzstecker ziehen
Reparierbarkeit	Fachpersonal überlassen; Originalteile verwenden
Garantie	Keine bei unbefugter Änderung oder unsachgemäßer Verwendung
Verwendungszweck	Innenbereich; Umgebungstemperatur 5 °C bis 35 °C

Häufig gestellte Fragen - PD810 Power Dynamics

Wie schalte ich den Sender PD810 ein?

Drücken Sie die Ein/Aus-Taste am Sender. Das LCD-Display leuchtet auf.

Wie kopple ich Sender und Empfänger?

Stellen Sie sicher, dass beide Geräte auf derselben Gruppe und demselben Kanal sind. Verwenden Sie die Tasten SET, AUF, AB, um zuerst die Gruppe, dann den Kanal auszuwählen. Bestätigen Sie mit SET.

Wie lange halten die Batterien des Empfängers?

Mit 2 neuen AA-Batterien beträgt die Laufzeit ca. 8 bis 10 Stunden je nach Nutzung.

Was tun, wenn der Empfänger kein Signal empfängt?

Überprüfen Sie, ob der Sender eingeschaltet ist, die Batterien geladen sind und beide Geräte auf derselben Frequenz (gleiche Gruppe und Kanal) sind. Halten Sie sie von Störquellen fern.

Kann ich das System im Freien verwenden?

Das System ist für den Innenbereich konzipiert. Im Freien vermeiden Sie Feuchtigkeit und Regen. Die Reichweite kann reduziert sein.

Wie reinige ich das Mikrofon?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische oder scheuernde Produkte.

Was bedeutet die blinkende rote LED am Empfänger?

Die rote LED zeigt an, dass die Batterien schwach sind. Ersetzen Sie die Batterien so bald wie möglich.

Kann ich andere Batterietypen als AA verwenden?

Nein, verwenden Sie nur 1,5 V AA-Batterien (Alkaline empfohlen).

Wie ändere ich die Frequenz bei Störungen?

Wählen Sie über das SET-Menü eine andere Gruppe oder einen anderen Kanal. Vermeiden Sie Frequenzen, die von anderen Geräten genutzt werden.

Warum schaltet sich der Sender nicht ein?

Stellen Sie sicher, dass der 12 V Netzadapter korrekt an den Sender und an die Steckdose angeschlossen ist. Überprüfen Sie auch, ob die Steckdose funktioniert.

BEDIENUNGSANLEITUNG PD810 Power Dynamics

Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mochlichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführrt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit saüberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedieten.
• Wenn these Gerät eine Blei-Säure-Batterie hat, soll dies jeder 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine langere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefabe bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Si nemals eigenmachtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt ebenfalls bei Unfallen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeaching der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich fur personliche Schäden in Folge von Nichtbeaching der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das bereits entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange ausgeschelt, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benotigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und darüber nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prufen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sichere, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

SENDER

1. Ein/Aus

Drucken, um den Sender ein-/auszuschalten.

1. LCD-Anzeige

2. Auf

Richtungstaste: nach oben.

1. Set

Drucken Sie zur Bestätigung der Eingabe.

1. Runter

Richtungstaste: nach unten.

1. Eingangslautstärke

Drehen, um den Eingangspegel einzustellen.

1. Kopfhorerausgang

6,35-mm-Kopfhorerausgang.

1. Kopfhörer-Lautstärke

Drehen, um die Lautstärke des Kopfhörerausgangs einzustellen.

1. 12V DC Eingang

Netzeingang zum Anschluss des mitgelieferten Netzteils.

1. Eingang linker Kanal

Combo-Eingang fur den linken Kanal (XLR und 6,3 mm Klinke).

1. Eingang rechter Kanal

Combo-Eingang fur den rechten Kanal (XLR und 6,3 mm Klinke).

1. PAD-Schalter

Dient zur Einstellung der Ausgangsverstärkung. Stellen Sie den Schalter auf (-12dB), um die Verstärkung zu verringern. Stellen Sie den Schalter auf (0dB), um die Verstärkung nicht zu beeinflussen.

1. BNC-Antennenanschluss

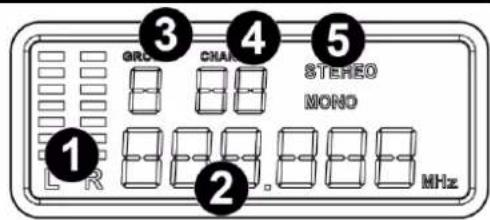

LCD-ANZEIGESENDER

1. Linke/rechte AF-Signal

2. Frequenz

These sechsstellige Anzeige dient zur Darstellung der Frequenz.

1. Group

Zeigt die ausgewählte Frequenzgruppe für den PD810-Sender an.

1. Channel

Zeigt den ausgewählten Frequenzkanal für den PD810-Sender an.

1. Audio Modus

Anzeige der Auswahl des Mono- oder Stereo-Audiomodus.

SENDERFUNKTIONEN

Gruppen- und Kanalauswahl

SET drucken, "GROUP" blinkt. Drucken Sie auf AUF oder RUNTER, um die gewünschte Frequenzgruppe auszuwahlen. Drucken Sie erneut auf SET, "CHANNEL" blinkt. Drucken Sie auf AUF oder RUNTER, um den gewünschten Kanal auszuwahlen.

AuswahldesModus

Drucken und halten Sie SET, bis "STEREO" blinkt. Drucken Sie auf AUF oder RUNTER, um "STEREO" oder "MONO" auszuwahlen, und drucken Sie zur Bestätigung auf SET.

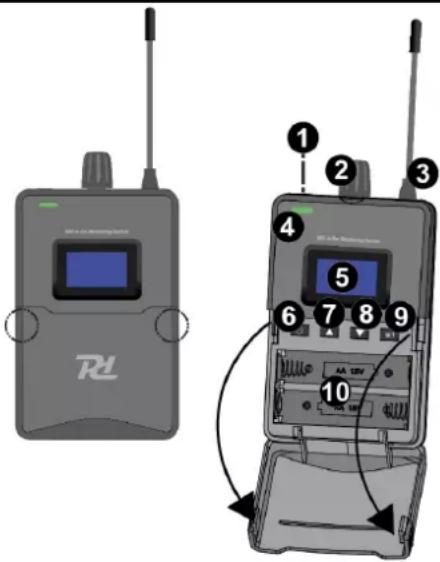

EMPFÄNGER

1. Kopfhöreranschluss

3,5-mm-Kopfhörerbuchse.

1. Balance

Einstellknopf für die linke/rechte Balance.

1. Antenne

2. LED-Anzeige

LED blink rot, wenn die Batterie schwach ist.

LED leuchtet, wenn ein Signal empfangen wird.

1. LCD-Anzeige

2. Ein/Aus

3. Auf

4. Runter

5. Set

6. Batteriefach (2xAA-Batterien)

Legen Sie zwei AA-Batterien ein, um den Empfänger mit Strom zu versorgen. Öffnen Sie die Abdeckung auf der Vorderseite des Empfängers und legen Sie die Batterien wie im Batteriefach angegeben ein. Das Display zeigt den Ladezustand der Batterien an: Wenn die Batterieanzeige blinkt, sind die Batterien fast leer und der Empfänger schaltet sich kurz darauf automatisch aus. Wenn der Empfänger länger Zeit nicht benutzt wird (ca. 1-2 Wochen),nehmen Sie die Batterien hereus, um das Gerät vor möglichchem Auslaufen zu schützen.

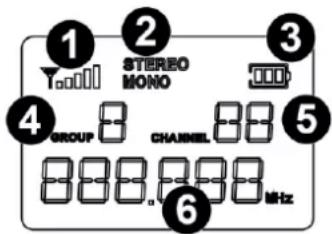

LCD-ANZEIGE EMPFÄNGER

1. Empfang

Anzeige der Empfangsqualität.

1. Modus

Zeigt an, ob der Mono- oder Stereomodus verwendet wird.

1. Batterie

Zeigt den Batteriestand an.

1. Group

Anzeige der Frenzgruppe.

1. Channel

Kanal anzeigen.

1. Frequenz

Anzeige der Frenz.

EMPFÄNGER-FUNKTIONEN

Gruppen- und Kanalauswahl

SET drucken, "GROUP" blinkt. Drucken Sie auf AUF oder RUNTER, um die gewünschte Frequenzgruppe auszuwahlen.

Drucken Sie erneut auf SET, "CHANNEL" blinkt. Drucken Sie auf AUF oder RUNTER, um den gewünschten Kanal

AuswahldesModus

Drucken und halten Sie SET, bis "STEREO" blinkt. Drucken Sie auf AUF oder RUNTER, um "STEREO" oder "MONO"

auszuwahlen, und drücken Sie zur Bestätigung auf SET.

UHF

Keine Lizenz erforderlich
(ohne geografische Einschränkungen)

A
BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgien (BE), Danemark (DK), Frankreich (F), Finnland (FI), Deutschland (DE), Ungarn (HU), Italien (IT), Niederlande (NL), Norwegen (NO), Polen (PL), Portugal (PT), Rumänien (RO), Slowenien (SI), Spanien (ES), Schweden (SE), Schweiz (CH), Großbritannien (GB)
