1. Technische gegevens

Aanwijzing	Benzine heggenschaar
Type	FX-MHP245
Motor	luchtgekoeld; 2-takt
Verplaatsing	24,5cm^3
Maximaal uitgangsvermogen (kW)(in overeenstemming met ISO 8893)	0,85kW / 8000min^-1
_PA Geluidsdrukniveau L bij de operatorpositie volgens EN ISO 10517	84,9 dB (A) (K=3dB)
_WA Geluidsvermogensniveau gemeten L volgens ISO 10517	105,6 dB(A) (K=3dB)
_WA Gegarandeerd geluidsvermogensniveau L (2000/14/EG)	109 dB(A)
Droog gewicht (zonder brandstof)	5,69kg
Inhoud brandstoftank (L)	330 ml
Brandstofverbruik (kg/h)(in overeenstemming met ISO 8893)	0,44kg/u
Snijlengte	550 mm
Max. Snijdikte	28 mm
Benzine/oliemengsel	40:1
Messnelheid	2110 min-1
Stationair toerental	2700~3500 min-1
Max. Motorsnelheid	10800 min-1
Bougie	L8RTF/ Kampioen RCJ7Y
Hand-armtrillingen volgens EN ISO 10517- Voorste handgreep- Achterste handgreep	6,93 m/s25,01 m/s2K=1,5 m/s2

1. Symbolen en veiligheidsinstructies op de machine

Algemene waarschuwingen ook deels op de benzineheggenschaar
	WAARSCHUWING! ONJUISTE STAAT KAN LEIDEN TOTLEIDEN TOT ERNSTIGE VERWONDINGEN
	LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.
	DRAAG ALTIJD OOG- EN OORBESCHERMING
	DRAAG VOETBESCHERMING.
	BESCHERMENDE KLEDING DRAGEN TIJDENS HET WERK
	DRAAG HANDSCHOENEN => SCHERPE MESSEN!
	WAARSCHUWING! BRANDBARE MATERIALEN
	LET OP: GASSEN NIET INADEMEN
	MACHINE MAG NIET IN DE REGEN WORDEN GEBRUIKT

HET GEGARANDEERDE GELUIDSNIVEAU VOLDOET AAN DE WETTELIJKE GELUIDSRICHTLIJNEN

WAARSCHUWING: GEVAAR DOOR HETE ONDERDELEN

Deze handleiding bevat waarschuwingen die zijn voorzien van symbolen. Deze verwijzen naar bijzonder kritieke gevaarlijke punten. Om ernstig letsel te voorkomen, moeten de relevante veiligheidsinstructies zorgvuldig worden gelezen en opgevolgd.

WAARSCHUWING

Dit symbool geeft instructies aan die moeten worden opgevolgd om ongelukken te voorkomen die kunnen leiden tot ernstig letsel of overlijden.

BELANGRIJK

Dit symbool geeft instructies aan die moeten worden opgevolgd om storingen, defecten of schade aan het apparaat te voorkomen.

OPMERKING

Dit symbool geeft tips en opmerkingen aan die handig kunnen zijn bij het gebruik van het apparaat.

87. Overzicht componenten

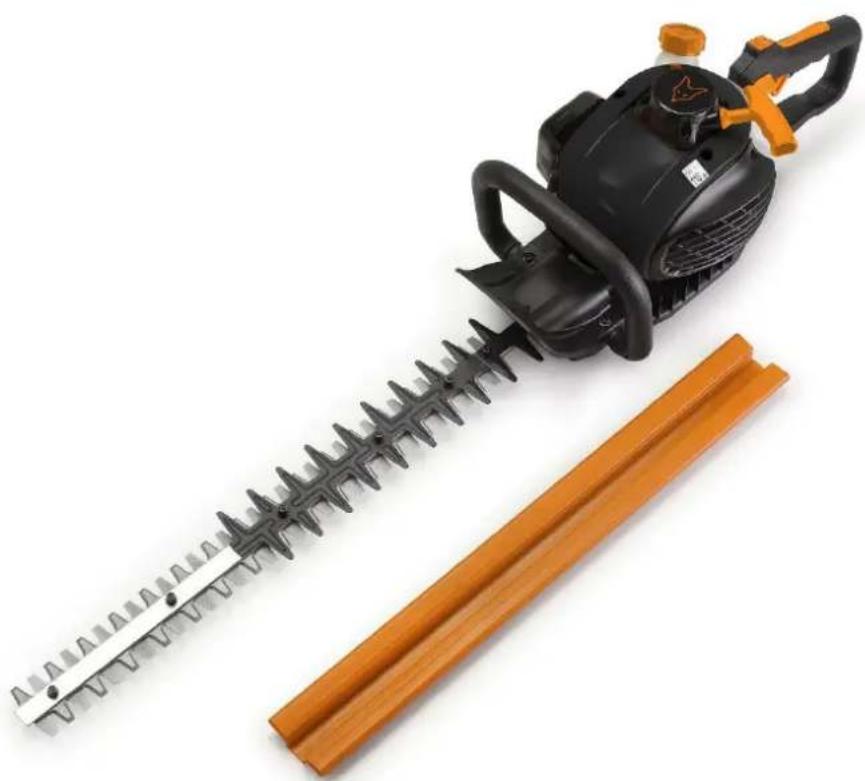

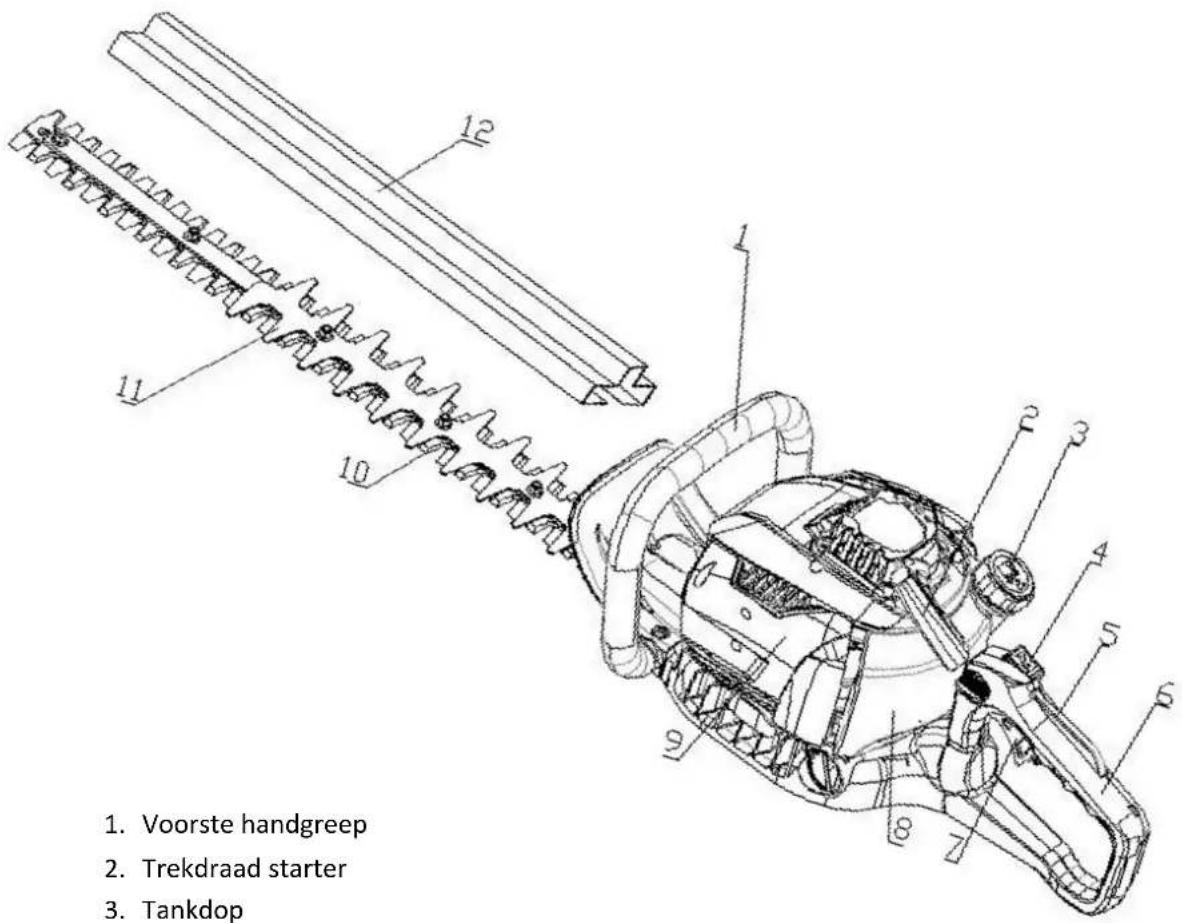

1. Voorste handgreep 2. Trekdraad starter 3. Tankdop

1. Voorste handgreep
2. Trekdraad starter
3. Tankdop
4. Aan/uit-schakelaar
5. Gashendelblokkering
6. Achterste handgreep
7. Gashendel
8. Tank
9. Motorkap
10. Blad
11. Meshouder
12. Transportbescherming

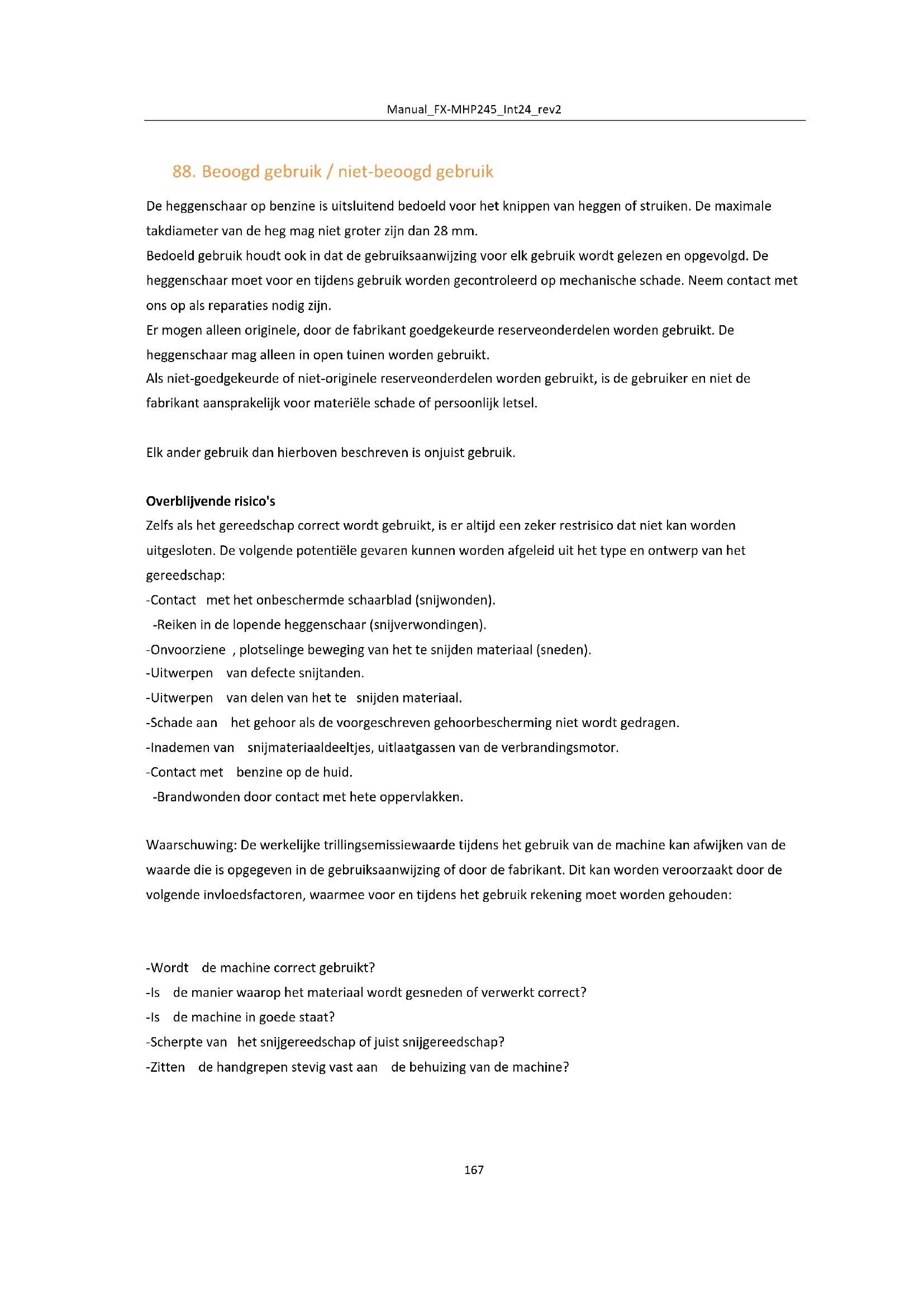

88. Beoogd gebruik / niet-beoogd gebruik

De heggenschaar op benzine is uitsluitend bedoeld voor het knippen van heggen of struiken. De maximale takdiameter van de heg mag niet groter zijn dan 28 mm.

Bedoeld gebruik houdt ook in dat de gebruiksaanwijzing voor elk gebruik wordt gelezen en opgevolgd. De heggenschaar moet voor en tijdens gebruik worden gecontroleerd op mechanische schade. Neem contact met ons op als reparaties nodig zijn.

Er mogen alleen originele, door de fabrikant goedgekeurde reserveonderdelen worden gebruikt. De heggenschaar mag alleen in open tuinen worden gebruikt.

Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.

Elk ander gebruik dan hierboven beschreven is onjuist gebruik.

Overblijvende risico's

Zelfs als het gereedschap correct wordt gebruikt, is er altijd een zeker restrisico dat niet kan worden uitgesloten. De volgende potentiële gevaren kunnen worden afgeleid uit het type en ontwerp van het gereedschap:

-Contact met het onbeschermde schaarblad (snijwonden).

-Reiken in de lopende heggenschaar (snijverwondingen).

-Onvoorziene, plotselinge beweging van het te snijden materiaal (sneden).

-Uitwerpen van defecte snijtanden.

-Uitwerpen van delen van het te snijden materiaal.

-Schade aan het gehoor als de voorgeschreven gehoorbescherming niet wordt gedragen.

-Inademen van snijmateriaaldeeltjes, uitlaatgassen van de verbrandingsmotor.

-Contact met benzine op de huid.

-Brandwonden door contact met hete oppervlakken.

Waarschuwing: De werkelijke trillingsmissiewaarde tijdens het gebruik van de machine kan afwijken van de waarde die is opgegeven in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee voor en tijdens het gebruik rekening moet worden gehouden:

-Wordt de machine correct gebruikt?

-Is de manier waarop het materiaal wordt gesneden of verwerkt correct?

-Is de machine in goede staat?

-Scherpte van het snijgereedschap of juist snijgereedschap?

-Zitten de handgrepen stevig vast aan de behuizing van de machine?

Als u een onaangenaam gevoel of huidverkleuring op uw handen opmerkt terwijl u de machine gebruikt, stop dan onmiddellijk met werken. Neem voldoende werkpauzes. Het niet nemen van voldoende pauzes kan leiden tot het hand-arm vibratiesyndroom (wittevingerziekte).

De mate van belasting moet worden ingeschat afhankelijk van het werk of het gebruik van de machine en er moeten passende werkpauzes worden genomen. Op deze manier kan de mate van stress gedurende de hele werktijd aanzienlijk worden verminderd. Minimaliseer het risico van blootstelling aan trillingen. Onderhoud deze machine volgens de instructies in de bedieningshandleiding.

Vermijd het gebruik van de machine bij temperaturen van 10°C of lager. Maak een werkplan zodat de trillingsbelasting kan worden beperkt.

Een zekere mate van geluidsoverlast van dit apparaat is onvermijdelijk. Verplaats lawaaierige werkzaamheden naar toegestane en aangewezen tijden. Houd u zo nodig aan rusttijden en beperk de duur van het werk tot het strikt noodzakelijke. Draag geschikte gehoorbescherming voor uw persoonlijke bescherming en de bescherming van personen in de omgeving. Nationale regelgeving kan het gebruik van dit apparaat beperken.

89. Veiligheidsinstructies voor het omgaan met en onderhouden van de machine

VOOR GEBRUIK

a. Lees deze gebruiksaanwijzing zorgvuldig door tot u er volledig mee vertrouwd bent; neem altijd alle veiligheids- en bedieningsinstructies in acht.
b. Volg altijd de veiligheidsinstructies. De heggenschaar mag alleen worden gebruikt voor het snoeien van heggen of kleine struiken. Het knippen van andere materialen is verboden.
c. Bedien het apparaat nooit onder invloed van alcohol, wanneer u moe bent of slaap tekort komt, wanneer u slaperig bent als bijwerking van medicijnen of wanneer uw beoordelingsvermogen en vermogen om het apparaat correct en veilig te bedienen op enige andere manier aangetast kan zijn.
d. Laat de motor nooit draaien in gesloten ruimten of gebouwen. De uitlaatgassen bevatten gevaarlijke koolmonoxide.
e. Gebruik het apparaat nooit onder de volgende omstandigheden:

1. op gladde vloeren of wanneer er geen stevige grip is.
2. 's nachts, bij dichte mist en wanneer het gezichtsveld beperkt kan zijn en een duidelijk overzicht van het werkgebied ontbreekt.
3. bij zware regenval, onweer, storm en alle weersomstandigheden die het veilige gebruik van het apparaat in gevaar kunnen brengen.

f. Bij het eerste gebruik van het apparaat is het essentieel dat ervaren specialisten de gebruiker instrueren.

g. Houd bij het opstellen van het werkschema voldoende tijd vrij voor pauzes. Het apparaat mag maximaal 30 - 40 minuten achter elkaar worden gebruikt, waarna een pauze van 10 - 20 minuten moet worden ingelast voordat het werk wordt voortgezet. De totale werktijd mag niet meer dan 2 uur per dag bedragen.

h. Houd de handleiding altijd bij de hand zodat u deze snel kunt raadplegen als u vragen hebt.

i. Dit apparaat mag alleen samen met de handleiding worden verkocht, uitgeleend of op andere wijze worden doorgegeven.

j. Kinderen en andere personen die de instructies in deze handleiding niet volledig kunnen begrijpen, mogen dit apparaat niet gebruiken.

BEHANDELING VAN DE BRANDSTOF

a. De motor van het apparaat werkt op een brandstofmengsel dat licht ontvlambare benzine bevat. Brandstofjerrycans mogen niet worden opgeslagen op plaatsen met warmwaterreservoirs, in de buurt van fornuizen, open vuur, elektrische of lasvonken of in de buurt van andere warmtebronnen of open haarden die de brandstof kunnen doen ontbranden. Het vullen van de brandstoftank op deze locaties is ook verboden.

b. Rook niet tijdens het werken met het apparaat en tijdens het vullen van de brandstoftank.

c. Schakel de motor uit en laat deze afkoelen voordat u de brandstoftank vult. Controleer voordat u gaat tanken of er geen vonken of open vuur in de buurt zijn.

d. Veeg bij het tanken gemorste brandstof grondig af met een droge doek.

e. Draai na het tanken de tankdop goed dicht en verplaats het apparaat ongeveer 3 m van de plaats waar getankt is voordat u de motor start.

VERVOER

a. Tijdens het transport moet de meegeleverde beschermhoes of een andere geschikte beschermhoes worden gebruikt.
b. Zorg er bij transport in voertuigen voor dat het apparaat tijdens het transport niet kan kantelen.
c. Voor langere transportafstanden en bij vervoer in voertuigen moet de brandstoftank vooraf worden geleegd om te voorkomen dat tijdens het transport brandstof wordt gemorst.

a. Draag geschikte kleding en beschermingsmiddelen tijdens het werken met dit apparaat:

(1) Veiligheidshelm (Bij het werken op hellende velden moet een helm worden gedragen).
(2) Veiligheidsbril of gelaatsscherm
(3) Stevige beschermende handschoenen
(4) Antislip werkschoenen
(5) Gehoorbescherming (vooral bij langdurig werk)

b. Het volgende moet ook aanwezig zijn:

(1) Combinatiegereedschap
(2) Brandstof om bij te tanken
(3) Reserve snijmes (indien beschikbaar)
(4) Touwen, waarschuwingsborden, enz. Voor het markeren van het werkgebied
(5) Fluit (voor communicatie met werknemers en voor noodgevallen)
(6) Bijl of zaag (voor het verwijderen van obstakels)

(1) (2) (3) (4) (5)

c. Draag geen losse kleding, sieraden of korte broeken en werk niet op sandalen of blote voeten.

VOORDAT U DE MOTOR START

a. Controleer het apparaat op losse bevestigingen en lekkende brandstof. Controleer of het snijgereedschap goed is geïnstalleerd en goed past. Vooral de snijkant van het gereedschap en het verbindingsstuk moeten zorgvuldig worden gecontroleerd.
b. De snijkant mag alleen gebruikt worden als gegarandeerd is dat er geen scheuren of krommingen in de snijkant zitten. Beschadigde snijkanten mogen in geen geval worden gebruikt.
c. Gebruik alleen scherpe snijkanten.
d. Slijp de hoeken van het blad rond om te voorkomen dat de snijkanten versplinteren.
e. Controleer na het monteren van het blad en het aandraaien van de schroef of het goed vastzit. Het blad mag geen speling hebben om overmatige trillingen tijdens het gebruik te voorkomen.

VOOR GEBRUIK

a. Controleer voordat je begint te werken het werkgebied om letsel door obstakels zoals boomstronken, stenen, blikjes of gebroken glas te voorkomen . Verwijder alle obstakels voordat

je met het werk begint. (Terreinomstandigheden, kenmerken van de weide, positie van obstakels, gevaar van de omgeving)

b. Bij het werken met het apparaat geldt een straal van 15 meter als gevarenzone die door niemand betreden mag worden. Indien nodig moet deze gevarenzone gemarkeerd worden met geel waarschuwingslint of waarschuwingsborden. Als er twee of meer personen tegelijk aan het werk zijn, moet er altijd voldoende veiligheidsafstand worden bewaard.

c. Start de motor volgens de instructies in de handleiding en controleer of de messen niet bewegen wanneer de motor stationair draait.

TIJDENS GEBRUIK

a. Pak de handgrepen stevig met beide handen vast. Bij het stoppen van de werkzaamheden moet de gashendel eerst op "startsnelheid" worden gezet voordat de machine kan worden losgelaten. b. Zorg altijd voor een stevige, evenwichtige houding tijdens het werken.

c.Houd het motortoerental altijd op het niveau dat vereist is voor het snijwerk en verhoog het nooit onnodig.

d. Als je takken wilt verwijderen die rond de snijkant gewikkeld zijn, of als je de machine of de snijkant wilt controleren, moet de motor eerst gestopt worden. Wacht tot de snijkant volledig tot stilstand is gekomen voordat je dergelijke handelingen uitvoert.

e. Als de snijkant in botsing is gekomen met harde voorwerpen zoals steen, stop de motor dan onmiddellijk en controleer de snijkant. Als het snijvlak beschadigd is, moet het onmiddellijk worden vervangen.

f. Als het werk wordt onderbroken door derden, schakel dan altijd eerst de motor uit voordat u omkeert.

g.Raak de bougie en de kabel niet aan als de motor draait, om elektrische schokken te voorkomen.

h.Raak nooit de uitlaatdemper, bougie of andere metalen onderdelen van de motor aan wanneer de motor draait of onmiddellijk na het uitschakelen. Dit kan ernstige brandwonden of elektrische schokken veroorzaken.

i. Als twee of meer personen tegelijkertijd aan het werk zijn, zorg dan altijd voor voldoende veiligheidsafstand.

OPMERKINGEN OVER DE TEGENSLAG

Terugslag van de machine is het fenomeen dat de machine hevig schudt wanneer de snel bewegende snijkanten in botsing komen met harde voorwerpen zoals steen, beton, houten palen, enz. Deze onverwachte terugslag kan verhinderen dat de operator de machine correct bedient. Deze onverwachte terugslag kan verhinderen dat de bediener de machine correct bedient. Om deze terugslag te voorkomen, moeten de volgende instructies in acht worden genomen.

- Vermijd botsingen met harde voorwerpen zoals palen, staalkabels en stenen. Dit kan schade aan het snijmechanisme voorkomen.

- Pak de handgrepen stevig met beide handen vast.

- Tijdens het gebruik moeten de ogen de snijkant fixeren, anders moet de gashendel weer op "startsnelheid" worden gezet.

- Houd het apparaat ver genoeg van uw voeten.

ONDERHOUDSINSTRUCTIES

• Om een goede conditie van het apparaat te garanderen, moet het regelmatig worden onderhouden en gecontroleerd volgens de instructies in deze handleiding. Mocht het nodig zijn een onderdeel te vervangen of onderhouds- of reparatiewerkzaamheden uit te voeren die niet in deze handleiding beschreven staan, neem dan contact op met de klantenservice.
• Het apparaat mag in geen geval worden gedemonteerd of gewijzigd. Dit kan leiden tot schade of bedieningsfouten.
• De motor moet altijd worden uitgeschakeld voor onderhoud of inspectie.
• Draag altijd stevige handschoenen bij het monteren/demonteren en slijpen van de snijkant om verwondingen aan de handen te voorkomen.

90. De machine starten/stoppen

DE MOTOR STARTEN

WAARSCHU WING

Het maaimes begint te bewegen zodra de motor wordt gestart.

1. Laat de gashendel los en zorg ervoor dat deze volledig omlaag staat (Fig. 1, punt a).

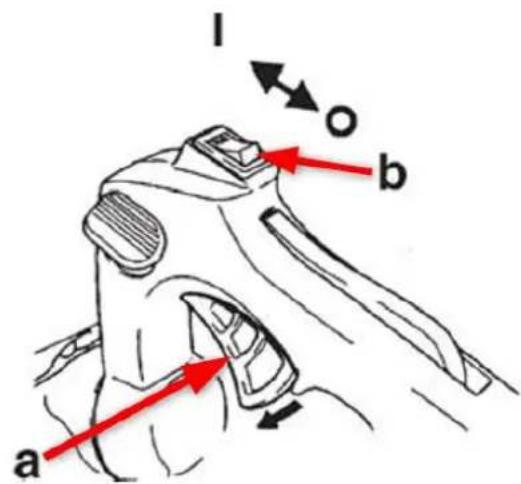

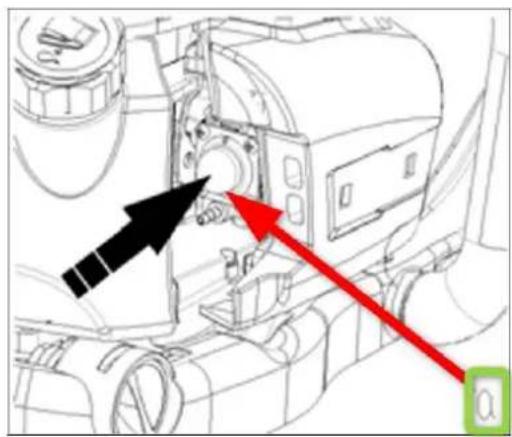

2. Zet de aan/uit-schakelaar op "I" (fig. 1, punt b).
3. Druk een paar keer op de brandstofpomp totdat er brandstof in stroomt. (Q)
4. Zet de chokehendel in de gesloten stand. (b)

a b o l

1. Plaats het apparaat op een vlakke, stevige ondergrond. De snijkop moet vrij blijven en mag niet in contact komen met obstakels.
2. Houd het apparaat stevig vast en trek snel en stevig aan het startkoord tot de motor reageert (2-3 keer stevig trekken).
3. BELANGRIJK: De motor start niet (geeft alleen een signaal alsof hij wil starten). Bedien vervolgens de gashendel (Fig. 1, punt a) zodat de chokehendel automatisch terugkeert naar

de open stand en laat de gashendel weer los. Trek vervolgens aan de startkabel totdat de motor loopt.

BELANGRIJK

• Trek de startkabel niet helemaal uit en laat hem niet terugveren door de knop los te laten. Dit kan leiden tot startfouten.
• Druk de chokehendel omlaag om de choke te openen.
• Laat de motor een paar minuten opwarmen voordat u met het werk begint.

OPMERKIN G

1. Als de motor direct na het uitschakelen opnieuw wordt gestart, moet de choke open blijven staan.
2. Te veel choke kan leiden tot startproblemen door een te hoge brandstofstroom. Als de motor zelfs na enkele pogingen niet gestart kan worden, de choke openen en herhaaldelijk aan de startkabel trekken of de bougie verwijderen en drogen.

DE MOTOR UITSCHAKELEN

1. Laat de gashendel los en laat de motor een halve minuut draaien.
2. Zet de aan/uit-schakelaar in de stand "0" (STOP).

OPMERKING

Als de motor niet stopt na het uitschakelen, moet u de choke sluiten zodat de motor na een tijdje stopt.

BELANGRIJ K

De heggenschaar mag tijdens de eerste 20 bedrijfsuren niet langdurig op vol vermogen worden gebruikt.

STATIONAIR TOERENTAL INSTELLEN

• Voordat u de carburateur afstelt, moet u het luchtfilter reinigen en de motor laten opwarmen.
• De limietschroef voor stationair toerental wordt zo ingesteld dat er voldoende veiligheidsmarge is tussen het stationair toerental en het aangrijpen van de koppeling.

1: Instelschroef stationair toerental
2: Verlaag het stationair toerental Draai de schroef in de richting van nummer 2
3: Verhoog het stationair toerental Draai de schroef in de richting van nummer 3

BELANGRIJK:

Als de motor stationair draait (2700 \~ 3400 tpm), mag het blad niet bewegen. Je kunt de carburateur zelf afstellen (neem hiervoor contact op met onze klantenservice). We raden echter aan om dit door een erkende monteur te laten doen.

GEBRUIK:

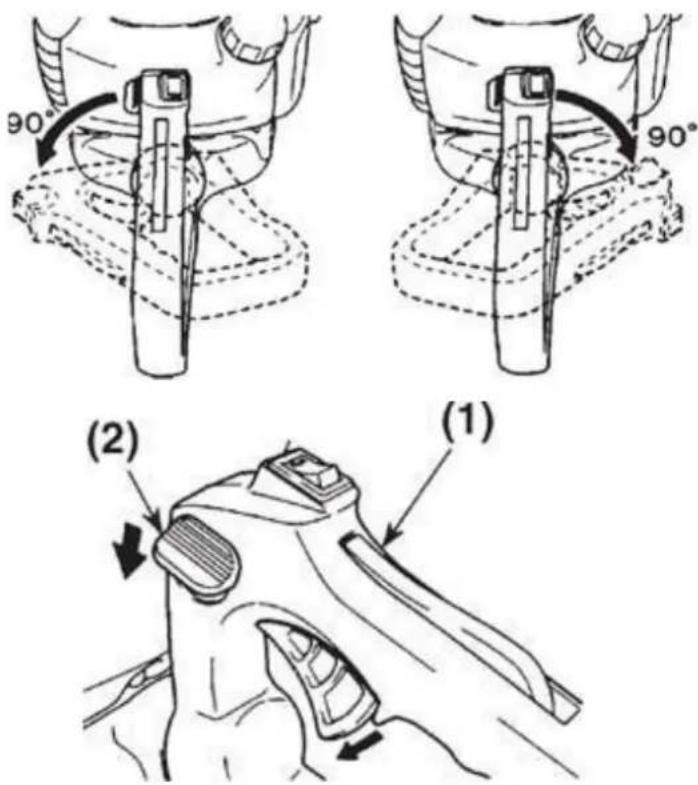

De handgreep kan 90° naar rechts of links worden gedraaid voor het moeiteloos trimmen van heggen.

Bedien de gashendel niet tijdens dit proces!

Ga als volgt te werk:

1. Ontgrendel de handgreep door op de vergrendelingshendel (2) te drukken.
2. Draai de hendel totdat de vergrendelingshendel vastklikt.
3. Wanneer de hendel in de nieuwe stand is vergrendeld, kan de gashendel weer worden bediend.

4. Gebruik alleen zoveel gas als het apparaat nodig heeft. Een te hoog toerental is niet nodig.

5. Vermijd het snoeien van dikkere takken omdat dit de snijmessen kan beschadigen en de levensduur van het aandrijfsysteem kan verkorten.

6. Als het apparaat in een hoek van 5-10° ten opzichte van het snijobject wordt gehouden, kan het werk gemakkelijker worden uitgevoerd en zal de snede mooier zijn.
7. Houd het lichaam altijd vast aan de carburateurzijde van het apparaat, nooit aan de uitlaatzijde.
8. Wanneer een nieuw apparaat voor het eerst in gebruik wordt genomen, kan er in de eerste paar minuten vet uit de behuizing van de tandwielkast lekken. Aangezien dit overtollig vet is, hoeft u zich geen zorgen te maken. Veeg het gewoon weg wanneer u het apparaat weer stopt.

91. De machine bijvullen

WAARSCHUWI NG

• Benzine is licht ontvlambaar. Vermijd roken of het omgaan met open vuur of vonken in de buurt van de benzine.
• Verwijder alle obstakels voordat je met het werk begint.
• Zorg er ook voor dat de motor is gestopt en afgekoeld voordat u gaat tanken.
• Hiervoor moet een vrije parkeerplaats buiten de gebouwen worden gekozen.

BELANGRIJK

AANBEVOLEN MENGVERHOUDING: BRANDSTOF 40: OLIE 1

• Gebruik geen gemengde olie (2-takt waterkoeling), omdat dit kan leiden tot vervuiling van de bougie en verstopping van de uitlaatpoort of kleven van zuigerveren.
• Het gebruik van gemengde brandstof die een maand of langer niet is gebruikt, kan leiden tot verstopping van de carburateur, waardoor de motor niet goed meer werkt. Bewaar overtollige brandstof in een gesloten container op een koele plaats. De luchtgekoelde tweetaktmotor gebruikt een mengsel van motorolie van goede kwaliteit en gewone benzine (met of zonder lood, maar zonder alcohol).
• De motoren moeten worden gesmeerd met olie die een speciale formule heeft voor gebruik bij luchtgekoelde tweetaktbenzinemotoren. Wij raden de originele FUXTEC 2T-olie (Made in Germany) aan voor een lange levensduur van de motor.

BRANDSTOFMENGSEL

Meng brandstof met 2-taktolie in een daarvoor bestemde container. Let op

de mengtabel op de volgende pagina voor de juiste verhouding brandstof/olie. Schud de tank om volledige menging te garanderen.

Benzine	Tweetakt motorolie (40:1)	Benzine	Tweetakt motorolie (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0,050 liter	10 liter	0,250 liter

WAARSCHUWING: Gebrek aan smering sluit de aansprakelijkheid van de machinefabrikant uit.

Benzine en olie mogen worden gemengd in een verhouding van maximaal 40:1.

WAARSCHUWING

Tankdop max vulniveau

• Benzine is licht ontvlambaar en kan bij vonken een explosie veroorzaken.

• Tank alleen in een goed geventileerde ruimte en laat de motor afkoelen voordat u gaat tanken. Roken en open vuur, zoals vonken, moeten tijdens het tanken worden vermeden.

• Vul de tank niet te vol (zie illustratie max. vulniveau)

• Controleer na het tanken of de tankdop goed gesloten is.
  ● Voorkom morsen van benzine
• Houd het apparaat uit de buurt van kinderen

92. Onderhoud en reiniging

WAARSCHUWING

Draag altijd veiligheidshandschoenen bij het schoonmaken en onderhouden van het apparaat, schakel de motor uit en laat hem afkoelen.

1. FILTER

Controleer elke dag of het filter schoon is. Als het filter aan één kant van de carburateur stoffig is, moet het worden gereinigd. De montagevolgorde moet worden aangehouden:filterkern→vilt → filterkern. Als het stof niet wordt verwijderd, zal het stof verder in de motor doordringen en slijtage aan de zuiger of zelfs schade aan de motor veroorzaken.

2. SNIJKANT GEREEDSCHAP

Als de sleuf tussen de snijkanten meer dan 0,7 mm is, moet de snijkant worden vervangen. Anders kan het stof door de gleuf in de tandwielkast binnendringen en interne slijtage veroorzaken.

3. VEILIGHEIDSVERGRENDELING (1, F12)

WAARSCHUWING

Stop de werking als de veiligheidsvergrendeling defect is.

De veiligheidsvergrendeling is een voorziening die voorkomt dat de gashendel onbedoeld wordt bediend. U kunt de gashendel bedienen terwijl u tegen de veiligheidsvergrendeling drukt.

a. Controleer of de gashendel niet kan worden bediend als u de veiligheidsblokkering niet indrukt.
b. Controleer of de gashendel kan worden bediend wanneer u deze aanraakt of indrukt terwijl u de veiligheidsvergrendeling indrukt.
c. Controleer of de veiligheidsvergrendeling terugkeert naar de oorspronkelijke positie wanneer u uw hand van de veiligheidsvergrendeling haalt.

Als u tijdens de bovenstaande controles een defect ontdekt, neem dan contact op met uw dichtstbijzijnde klantenservicecentrum voor reparatie.

F12 (1)

4. ANTI-TRILLING SYSTEEM

WAARSCHUWING

Een vervormd of beschadigd antivibratiesysteem kan leiden tot breuk, waardoor de motor en/of het snijblad losraken of eraf vallen.

Controleer regelmatig of de veren niet vervormd of beschadigd zijn.

5. LUCHTFILTER

BELANGRIJK

Een vuil luchtfilter heeft een negatief effect op de motorprestaties.

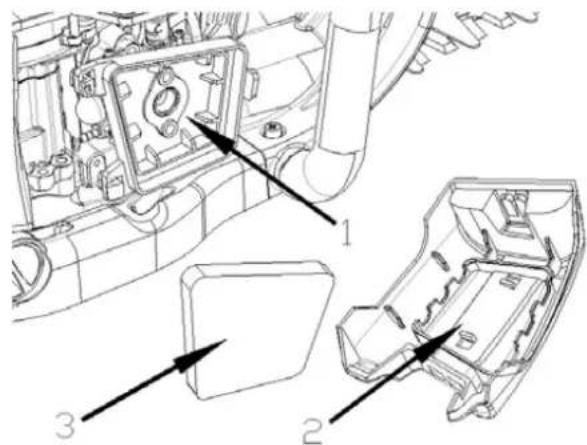

Controleer het schuimfilter en reinig het indien nodig met perslucht. Als het filterelement erg vuil is, moet het worden vervangen.

Als de brandstoftoevoer verminderd is, controleer dan de tankdop en het brandstofffilter op verstoppingen.

7. MANIER VAN KOELLUCHT

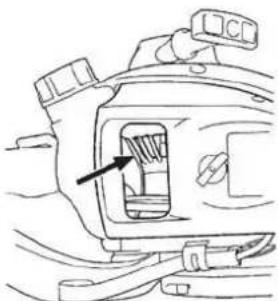

Deze motor is luchtgekoeld. Stof of houtkrullen tussen de inlaatopening voor koellucht en de cilinderribben veroorzaken oververhitting van de motor. Controleer en reinig de cilinderribben regelmatig nadat het luchtfilter en het cilinderdeksel zijn verwijderd.

Startfouten en ontstekingsfouten worden vaak veroorzaakt door een vuile bougie. De bougie moet regelmatig worden schoongemaakt en indien nodig worden vervangen.

BELANGRIJK

Verwijder bij het verwijderen van de bougie de sluitring niet uit de bougiedop. Zonder deze sluitring kan de motor oververhit raken.

BELANGRIJK

Als je de bougie monteert, draai hem dan eerst vast met je vingers en draai hem daarna nog een kwartslag vast met een dopsleutel.

TORQUE

Breng elke 25 bedrijfsuren universeel vet aan op het oppervlak van de binnenas.

Pomp er met een vetpomp genoeg vet in totdat het uit de basis van het blad komt.

10. UITLAATPOT

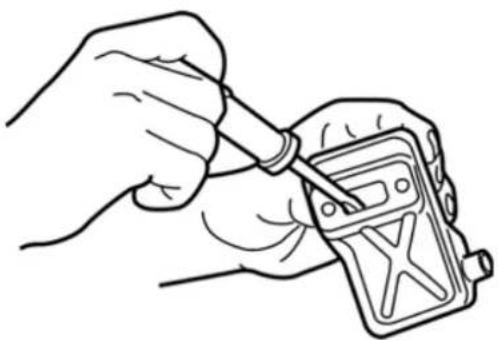

a. Verwijder de uitlaatdemper en gebruik een schroevendraaier om koolstofafzetting uit de uitlaatopening te verwijderen. Verwijder ook koolstofafzetting uit de uitlaatopening en uit de uitlaatopening van de cilinder.

(1) Schroevendraaier

(2) Uitlaatdemper

b. Draai de schroeven, bouten en beugels vast.

c. Controleer of er olie of vet tussen de koppelingsvoering en de koppelingstrommel is gekomen en reinig deze indien nodig met olievrije en loodvrije benzine.

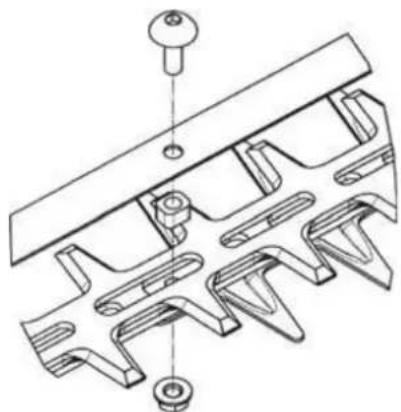

Zorg er bij het bevestigen van het blad voor dat je de afstandhouder en de schroef bevestigt en draai vervolgens de moer vast.

(1) Schroef

(2) Afstandhouder

(3) Moeder

• Controleer het blad en de bevestigingen op een goede passing, scheuren of verbuiging.

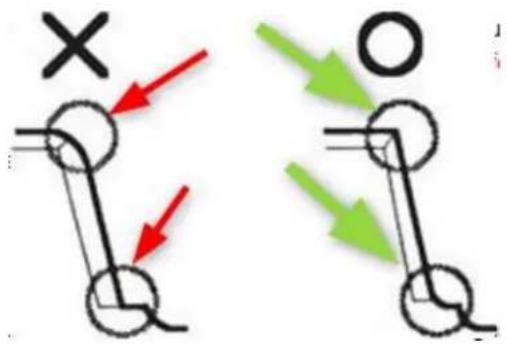

• Controleer de snijranden en slijp ze in een hoek van 45° met een platte vijl.
• Houd de snijhoeken scherp.
• Rond de achterkant af.
• Niet schuren met water.

De afstand tussen de bovenste en onderste scheerbladen hoeft niet te worden aangepast, omdat het ontwerp van dit product altijd een optimale afstand garandeert wanneer het correct is gemonteerd.

	Systeem/component	Procedure	voor Gebruik	Elke 25 uur na	Elke 50 uur na	Elke 100 uur na	Tip
MOTOR	Brandstoflekken, brandstofspatten	veeg	X				Vervangen indien nodig
	Brandstoftank, luchtfilter, brandstofffilter	controleren/schoonmaken	X	X			Vervang de carburateur, indien nodig
	Stelschroef voor stationair toerental	Instelling stationair controleren	X				SPALT: 0,6 - 0,7 mm indien nodig vervangen
	Bougie	Cilinderspleet reinigen en opnieuw afstellen			X
	Cilinderschijven, luchtinlaatopening	schoon		X
	Uitlaatdemper, vonkblusser, cilinderuitlaatpoort	schoon			X
WAVE	Gasklephendel, contactschakelaar	Functie controleren	X
	Onderdelen snijden	Vervangen als er iets niet klopt	X
	Versnellingsbakbehuizing	smeren		X
	Schroeven/moeren/bouten	vastdraaien/vervangen	X			X	niet de stelschroeven

Onderhoud voor langdurige opslag

BELANGRIJK

Voorkom morsen als u de brandstof aftapt. Gemorste brandstof moet worden verwijderd en het deksel van de tank moet goed gesloten zijn.

1. Laat de motor met een lege brandstoftank draaien tot hij vanzelf stopt om eventuele brandstofresten in de motor te verwijderen.
2. Verwijder de bougies en giet 1-2cc tweetaktmotorolie in de motor. Trek 2-3 keer aan de trekstarter. Monteer vervolgens de bougies weer.
   3 Bevochtig de metalen onderdelen met roestwerende olie en plaats de beschermkap op de snijkant.
   4 Bewaar het apparaat op een plaats die beschermd is tegen vocht.

93. Opslag van de machine

WAARSCHUWING: Als u deze stappen niet volgt, kan er zich aanslag vormen in de carburateur. Dit bemoeilijkt het starten en kan blijvende schade veroorzaken.

1. voer al het algemene onderhoud uit zoals beschreven in het onderhoudsgedeelte

van uw

Gebruikershandleiding wordt aanbevolen.

2 Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.
3. Tap de brandstof af uit de brandstoftank.
4 Start de machine nadat de brandstof is afgetapt.
5. Laat de machine stationair draaien tot hij vanzelf stopt. Hierdoor wordt de carburateur gereinigd van brandstof.
6. Laat de machine afkoelen (ongeveer 5 minuten).
7. Verwijder de bougie met behulp van een bougiesleutel.
8. Giet 1 theelepel schone tweetaktolie in de verbrandingskamer. Trek aan het starterkoord meerdere keren langzaam om de interne onderdelen te coaten. Vervang de bougie.
9. Bewaar het apparaat op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals een oliebrander, boiler, enz.

Zorg ervoor dat de machine goed is vastgezet tijdens transport om brandstofverlies, schade of letsel te voorkomen. Monteer een transportbeveiliging voor metalen messen tijdens transport en opslag.

94. Problemen oplossen

1. moeilijkheden tijdens inbedrijfstelling

Situatie		Oorzaak	Oplossing
Geen ontstekingsvon k	Bougie	Koolafzetting tussen de diodes van de bougie	Maak de bougie schoon. Stel de opening af op 0,6 ~ 0,7 mm, vervang de bougie.
	andere	Bobine defect Vliegwielmagneet te zwak	Bobine of vliegwiel vervangen
Zwakke vonk	Compressie	Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank	Verwijder de bougie en laat drogen, vervang de brandstof.
	Carburateur pompt geen olie meer	Olieleiding verstopt	Reinig de carburateur en reinig de leidingen
Slecht startgedrag	Normale olietoevoer maar lage compressie	Zuigerveren versleten, bougie niet vastgedraaid, cilinderkop niet vastgedraaid, verkeerde klepspeling of verkeerd ontstekingstijdstip.	Schroeven vastdraaien Vervangen of afstellen
	Normale olietoevoer en goede ontstekingsvonk	Slecht contact tussen bougiedop en bougie	Vervangen of controleren

1. moeilijkheden tijdens het gebruik

Situatie	Oorzaak	Oplossing
Motor komt niet op snelheid	Choke staat in de stand "COLD START",uitlaatsysteem geblokkeerd geen luchttoevoer,bewegende onderdelen versleten, ontstekingsvonk zwak te veel klepspeling, cilinderkop vervuild	Choke openen, uitlaatsysteem vervangenBobine controleren of vervangen, vliegwiel afstellen, bougie
Bedrijfsvloeistoffenlekken weg	Leidingen naar carburateur verstopt Bougieafstand onjuist	Vervang de leidingen en, indien nodig, de carburateur; pas de spleetmaat aan
MotorGeluiden	Verkeerde choke positie,Nokkenas beschadigd	Nokkenas controleren/vervangen

Manual_FX-MHP245_Int24_rev2

Lekkende carburateur	Defecte terugslagklep op de tankdop	Vervang de tankdop
	Carburateurpakking versleten	Carburateur of pakking vervangen

Als het oplossen van problemen het probleem niet oplost, neem dan rechtstreeks contact op tenservice van FUXTEC GmbH. Gebruik alleen originele onderdelen die door FUXTEC zijn d, anders bestaat er gevaar.

95. Klantenservice

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd.

Als u niet beschikt over de adressen van geautoriseerde servicepunten, neem dan contact op met het verkoopkantoor waar u het apparaat hebt gekocht.

96. Garantie

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Garantiereparaties mogen alleen worden uitgevoerd door FUXTEC-technici.

97. Instructies voor verwijdering

Neem contact op met uw gemeente voor de verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.

98. EU-conformiteitsverklaring

Hierbij verklaren wij, FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

dat de hieronder aangeduide machine door haar ontwerp en constructie en in de door ons op de markt gebrachte versie voldoet aan de relevante basisveiligheids- en gezondheidseisen van de EG- richtlijnen.

Benaming van de machine: Benzine heggenschaar

Type machine: FX-MHP245

Handelsmerk: FUXTEC

Stroomverbruik/ kubieke inhoud 24,5cm³

Gemeten geluidsvermogen WAL =105,6dB

volgens ISO 10517:2009

Gegarandeerd geluidsvermogensniveau WAL = 109dB

Relevante EG-richtlijnen: EG-machinerichtlijn 2006/42/EG

EG-typeonderzoek: 201001586SHA-001

toegepast geharmoniseerd

Normen: EN ISO 10517:2019

Handtekening/datum fabrikant:

C. Jille

Leonhard Zirkler, 03/06/2023

Naam en adres van de persoon L. Zirkler

die gemachtigd is om het FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

technisch dossier samen te

stellen en die in de Gemeenschap

gevestigd is.

SVENSK VERSION

ORIGINAL BRUKSANVISNING
