GEBRUIKSAANWIJZING GP5V HiKOKI

Gekwalifi ceerde snelheid Velocidad nominal Velocidade nominal min

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. (Vertaling van de oorspronkelijke aanwijzingen)

Nederlands 0000BookGP3VWE.indb350000BookGP3VWE.indb35 2017/11/3016:23:272017/11/3016:23:27d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR

SLIJPEN a) Dit elektrisch gereedschap is bedoeld voor gebruik als een slijpmachine. Lees alle veiligheidsinstructies, waarschuwingen, illustraties en specifi caties die bij dit elektrisch gereedschap worden geleverd. Niet opvolgen van alle onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken. b) Gebruik van dit elektrisch gereedschap voor afschuren, staalborstelen, polijsten of doorslijpen wordt niet aanbevolen. Gebruik van dit elektrisch gereedschap voor doeleinden waarvoor dit niet geschikt is kan gevaar opleveren en lichamelijk letsel veroorzaken. c) Gebruik geen toebehoren die niet specifi ek ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Enkel het feit dat het toebehoren aan uw elektrisch gereedschap bevestigd kan worden betekent niet dat dit veilig gebruikt kan worden. d) De nominale snelheid van het toebehoren moet tenminste gelijk zijn aan de maximum snelheid die op het elektrisch gereedschap staat aangegeven. Toebehoren die sneller draaien dan hun nominale snelheid kunnen stuk draaien en uit elkaar vliegen. e) De buitendiameter en de dikte van uw toebehoren moet binnen de nominale capaciteit van uw elektrisch gereedschap vallen. Toebehoren van een verkeerde maat kunnen niet voldoende beveiligd of onder controle gehouden worden. f) Verbonden montage van accessoires moet overeenkomen met de maling spil draad. Voor accessoires gemonteerd door fl enzen, moet het spilgat van het accessoire wel aansluiten aan de diameter van de fl ens. Accessoires met opsteekgaten die niet overeenkomen met het montagegedeelte van het elektrisch gereedschap zullen uit balans raken, overmatig trillen en verlies van controle veroorzaken. g) Gebruik geen beschadigde toebehoren. Inspecteer voor elk gebruik het toebehoren zoals slijpschijven op afgebroken stukjes en barsten, de steunplaat op barsten, scheuren of buitengewone slijtage, de draadborstel op loszittende of gebroken draden. Als het elektrisch gereedschap is komen te vallen, dit inspecteren op beschadiging of een onbeschadigd toebehoren monteren. Plaats na het inspecteren en monteren van een toebehoren uzelf en omstanders uit de buurt van het vlak van het draaiende toebehoren en laat het elektrisch gereedschap gedurende één minuut onbelast op maximum snelheid draaien. Normaal zullen beschadigde toebehoren tijdens deze testperiode stuk gaan. h) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd kunnen tegenhouden. Het stofmasker of respirator moet deeltjes die door uw werkzaamheden geproduceerd worden kunnen fi lteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden.

i) Houd omstanders op veilige afstand van de

werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen. Materiaalfragmenten of een defect geraakt toebehoren kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek. j) Houd het elektrisch gereedschap uitsluitend vast aan de daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij het slijpgereedschap in contact kan komen met verborgen bedrading of het eigen netsnoer. Wanneer een snijtoebehoren in aanraking komt met een kabel die onder spanning staat, kunnen de blootliggende metalen delen van het elektrisch gereedschap onder spanning komen en de operator een elektrische schok toebrengen. k) Plaats het snoer uit de buurt van het draaiende toebehoren. Als u de controle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in het draaiende toebehoren getrokken worden.

Nederlands 0000BookGP3VWE.indb360000BookGP3VWE.indb36 2017/11/3016:23:272017/11/3016:23:27l) Leg het elektrisch gereedschap nooit neer totdat het toebehoren volledig tot stilstand is gekomen. Het draaiende toebehoren kan zich in het oppervlak vastzetten zodat u de controle over het elektrisch gereedschap verliest. m) Laat het elektrisch gereedschap niet draaien wanneer u dit naast u draagt. Wanneer het draaiende toebehoren per ongeluk in contact komt met uw kleding kan dit daarin verstrikt raken en kan het toebehoren in uw lichaam worden getrokken. n) Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor elektrische schokken opleveren. o) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken tot ontbranding komen. p) Gebruik geen toebehoren waarvoor een vloeibaar koelmiddel vereist is. Gebruik van water of overig vloeibaar koelmiddel kan elektrocutie of schok tot gevolg hebben.

TERUGSLAG EN VERBAND HOUDENDE

WAARSCHUWINGEN Terugslag is een plotselinge reactie van een draaiende schijf, steunplaat, borstel of ander toebehoren dat klemgeraakt of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van het draaiende toebehoren dat daardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting forceert tegenovergesteld aan de draairichting van het toebehoren. Als bijvoorbeeld een slijpschijf vastgelopen of klemgeraakt is in het werkstuk, kan de rand van de schijf die in het klempunt zit zich gaan vastzetten in het materiaaloppervlak waardoor de schijf omhoog kan springen of terugslaan. De schijf kan in de richting van de operator of van deze vandaan springen, afhankelijk van de draairichting van de schijf op het punt van klemraken. Slijpschijven kunnen onder deze omstandigheden ook breken. Terugslag is het resultaat van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde bedieningsprocedures of omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven. a) Houd het elektrische gereedschap stevig in uw greep en houd uw lichaam en arm in een positie waarbij terugslagkrachten opgevangen kunnen worden. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten. De operator kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen. b) Plaats uw hand nooit in de buurt van het draaiende toebehoren. Het toebehoren kan over uw hand terugslaan. c) Breng uw lichaam niet in een positie op een plaats waar het elektrisch gereedschap in het geval van terugslag naar toe kan bewegen. Terugslag forceert het gereedschap in een richting tegenovergesteld aan de beweging van de schijf bij het punt van vastlopen. d) Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het toebehoren terugspringt en vastloopt. Hoeken, scherpe randen of terugspringen hebben de neiging het draaiende toebehoren te laten vastlopen en kan verlies van controle of terugslag veroorzaken. e) Bevestig geen zaagblad voor houtsnijwerk of een getand zaagblad. Dergelijke bladen veroorzaken vaak terugslag en verlies van controle.

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR

SLIJPWERKZAAMHEDEN a) Gebruik uitsluitend typen schijven die aanbevolen zijn voor uw elektrisch gereedschap en de specifi eke beveiliging die bestemd is voor de gekozen schijf. Schijven waarvoor het elektrisch gereedschap niet geschikt is kunnen niet voldoende beveiligd worden en zijn onveilig. b) Schijven mogen enkel gebruikt worden voor de aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de buitenste rand; als er zijdelings kracht op deze schijven wordt uitgeoefend kunnen deze breken. c) Gebruik altijd onbeschadigde schijffl enzen die de juiste maat en vorm hebben voor de door u gekozen schijf. Juiste schijffl enzen ondersteunen de schijf en verminderen daardoor de kans op het stuk gaan van een schijf. Flenzen voor doorslijpschijven kunnen afwijken van die voor slijpschijffl enzen. d) Gebruik geen versleten schijven van groter elektrisch gereedschap. Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan uit elkaar springen.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR

DE SLIJPMACHINE – Controleer of de op de schijf aangegeven snelheid gelijk aan of groter dan de nominale snelheid van de slijpmachine is; – Controleer of de afmetingen van de schijf compatibel zijn met de slijpmachine; – Slijpschijven dienen, overeenkomstig met de instructies van de fabrikant, voorzichtig te worden gebruikt en opgeslagen; – Controleer een slijpschijf vóór gebruik – gebruik geen afgesplinterde, gebroken of anderszins defecte producten; – Controleer of aangehaakte schijven en punten in overeenstemming met de instructies van de fabrikant worden gemonteerd; – Zorg dat u, indien meegeleverd en nodig, vloeiblokken gebruikt met het aangehechte slijpprodukt; – Controleer vóór gebruik dat het slijpprodukt correct is aangehaakt en vastgemaakt en zet het apparaat zonder last en in veilige positie aan voor een periode van 30 seconden. Zet het apparaat onmiddelijk uit bij heftige vibraties of andere defecten. Controleer het apparaat in het geval van defecten en zoek naar de oorzaak; – Indien het apparaat wordt geleverd met een afscherming dient u deze te allen tijde te gebruiken; – Gebruik geen losse adapters of hulsen om slijpschijven met te grote gaten te kunnen plaatsen; – Controleer bij het gebruik van een van binnen bedrade schijf of het draad lang genoeg is voor de spillengte;

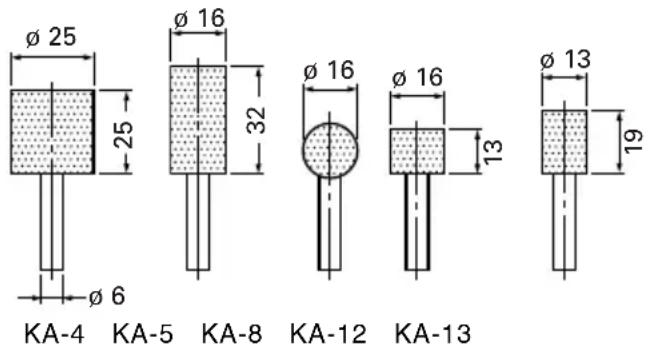

KA-4 KA-5 KA-8 KA-12 KA-13 ○ Schijven met een 3 mm as Alle schijven zijn voorzien van WA slijpkorrel, 80 gradering en P hechting en zijn geschikt voor het slijpen van algemene en speciale stalen materialen. ø 10

ø 6 KA-20 KC-20 KC-22 KC-23 KC-24 ○ Houten hamer ○ Tas De extra toebehoren kunnen zonder aankondiging op ieder moment worden varanderd. – Zorg dat het werkstuk goed wordt ondersteund; – Gebruik geen afgezaagde schijven voor zijslijpen; – Zorg dat eventuele vonken niet voor schade kunnen zorgen, bijvoorbeeld door tegen mensen op te spatten, of door ontvlambare substanties te onsteken; – Zorg dat de ventilatiegaten niet worden geblokkeerd bij gebruik onder stoffi ge omstandigheden. Indien het noodzakelijk is om het gereedschap schoon te maken, haal dan eerst de stekker uit het stopcontact (gebruik geen objecten van metaal) en voorkom beschadiging van interne onderdelen; – Draag altijd oog- en oorbescherming. Ook andere beschermende uitrusting zoals stofmasker, handschoenen, helm en schort dient te worden gedragen; – Houd de schijf, die ook na uitschakeling nog even blijft draaien, goed in de gaten. Elektronische snelheidsregeling De slijpmachine is voorzien ven een elektronische snelheidsregeling die zorgt dat: ○ de draaisnelheid voortdureni optimaal binnen het maximale belastingsbereik: ○ de slijpmachine altijd soepel start. ○ variabele snelheid OPMERKING Deze slijpmachine is uitgerust met een snelheidsregelcircuit. De draaisnelheid kan enigszins fl uctueren afhankelijk van de gebruiksomstandigheden en de werkspanning. STANDAARD TOEBEHOREN (1) Sleutel (17 mm) .............................................................1 (2) Sleutel (12 mm) .............................................................1 (3) Zijhandgreep (niet bijgeleverd in sommige gebieden) .......................1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. EXTRA TOEBEHOREN (los te verkrijgen) ○ Klembus vour de 3 mm as vour de 3,175 mm (1/8″) as vour de 6,35 mm (1/4″) as vour de 8 mm as De afmetingen en werkwijze, behalve de asopening, zijn hetzelfde als voor de 6 mm klembus. ○ Schijven met een 6 mm as Alle schijven zijn voorzien van WA slijpkorrel, 60 gradering en P hechting en zijn geschikt voor het slijpen van algemene en speciale stalen materialen. TECHNISCHE GEGEVENS Model GP3V GP5V Voltage (verschillend van gebied tot gebied)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Opgenomen vermogen* 760 W Onbelaste snelheid* 7000 – 29000 min

Gekwalifi ceerde snelheid* 30800 min

Max. schijfdiameter* 25 mm 50 mm Capaciteit klembus** 6 mm 6 mm Gewicht (zonder kabel) 1,8 kg 1,9 kg

• Controleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. ** Dit verschilt afhankelijk van het gebied.

Nederlands 0000BookGP3VWE.indb380000BookGP3VWE.indb38 2017/11/3016:23:282017/11/3016:23:284. RCD Het gebruik van een reststroomapparaat met een nominale reststroom van 30 mA of minder wordt aanbevolen.

5. Monteren van een schijf

Monteer de schijf zodanig dat lengte ℓ minder dan 15 mm is. Als ℓ langer is zullen abnormale trillingen optreden waardoor de prestaties van de machine niet alleen negatief worden beïnvloed maar bovendien bestaat de kans op ongelukken. Houd ℓ daarom zo kort mogelijk. negatief worden beïnvloed maar bovendien bestaat de kans op ongelukken. Houd L daarom zo kort mogelijk. Als d = 6 mm, 6,35 mm (1/4″), 8 mm, dan moet de D van het wiel minder dan de maximale wieldoorsnede van elk model zijn (GP3V: 25 mm, GP5V: 50 mm) zijn. Wordt een wiel gebruikt met een D van meer dan de maximale wieldoorsnede van elk model (GP3V: 25 mm, GP5V: 50 mm) dan is de snelheid aan de omtrek te groot en zal het wiel breken. Let er goed op dat de D van het wiel niet te groot is. Afstand L hangt af van D. Bepaal L aan de hand van de onderstaande tabel. Als d = 3 mm, 3,175 mm (1/8″), dan moet D minder dan 10 mm zijn. Bepaal L aan de hand van de onderstaande tabel. De schijven kunnen bevestigd en losgemaakt worden met de twee sleutels. (Afb. 2) OPMERKING ○ Draai de klembus niet vast als er een te dunne as in zit (minder dan 6mm) of als er geen as in zit. Dit dan zal namelijk resulteren in beschadiging van de klembus. ○ Bij het monteren van een schijf met as moet de klembus pas worden vastgezet nadat het in Afb. 1 aangegeven tapse gedeelte met een weinig dunne smeerolie (of naaimachine-olie) is tapse bedekt. TOEPASSINGEN ○ Afwerken van metalen voor persen, gieten en vormen. ○ Afwerken van draadsnijvormen, gereedschappen en andere kleine delen. ○ Inwendig slijpen van gereedschappen en machineonderdelen.

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje. OPMERKING Wanneer de slijpmachine op de stroomvoorziening wordt aangesloten, schakelt het ingebouwde elektronische regelcircuit in de paraatstand en wordt de slijpmachine een beetje warm, maar dit duidt niet op een defect. VOORZICHTIG Gebruik het gereedschap niet op gelijkstroom, een motorgenerator, booster of ander type transformator. Dit kan resulteren in beschadiging van de slijpmachine, maar ook in een ongeluk.

Controleren of de netschakelaar op “UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op “AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofi el en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden. GP3V (bij ℓ= 15 mm) d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8 mm D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm GP5V (bij ℓ= 15 mm) d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8 mm D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 32 mm 38 mm 25 mm 32 mm 38 mm L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 13 mm 7 mm 32 mm 25 mm 19 mm

6. Regelen van het toerental

Deze modellen zijn uitgerust met een elektronische, traploze snelheidsregeling waarmee u het toerental kunt afstemmen op het gebruik. Als u de draaiknop (Afb. 6) naar 6 draait, zal het toerental omhoog gaan, en als u deze naar 1 draait, omlaag. Voor gebruik dient u met de draaiknop een geschikt toerental in te stellen. Houd daarbij de volgende tabel aan als ruwe richtlijn. Draaiknop Gebruik Toerental (min

GP3V GP5V 1 Polijsten, afwerken 7000 2000 2 Verf of lak verwijderen 11400 3250 3 Roest verwijderen 15800 4500 4 Bramen verwijderen 20200 5800 5Slijpen 246007050 6 Ruw slijpen 29000 8300 OPMERKING: Draai de draaiknop niet voorbij de 1 of de 6.

Nederlands 0000BookGP3VWE.indb390000BookGP3VWE.indb39 2017/11/3016:23:282017/11/3016:23:28VOORZICHTIG Wanneer u het gereedschap op een andere dan de volle snelheid gebruikt (draaiknop op 6), kan de motor niet afdoende worden gekoeld vanwege het lage toerental. Dit kan leiden tot oververhitting en beschadiging van de motor voordat de beveiliging tegen overbelasting in werking treedt. U mag daarom het gereedschap alleen licht op het te bewerken oppervlak drukken wanneer u het bij een lagere dan de volle snelheid (draaiknop op 6) gebruikt. (2) Vlakkloppen van de schijf Na het bevestigen van de schijf moet een eventuele slingering van de schijf worden vlakgeklopt m.b.v. een houten hamer (los te verkrijgen). Als de schijf niet vlak is, is afwerken niet goed mogelijk en nemen de trillingen toe wat resulteert in een minder nauwkeurig slijpen en kortere levensduur. Een vuile of versleten schijf zal eveneens resulteren in minder goede prestaties. Behandel de schijf daarom regelmatig met de houten hamer.

KIEZEN VAN DE SCHIJF

Het type schijf wordt bepaald door het materiaal dat moet worden geslepen. Kies de schijf daarom overeenkomstig het materiaal. De onderstaande tabel toont de samenhang tussen de te gebruiken schijf en het materiaal.

7. Wees voorzichtig bij gebruik in de buurt van

lasapparatuur Wanneer de slijpmachine vlakbij lasapparatuur wordt gebruikt, kan de draaisnelheid onstabiel worden. Gebruik de slijpmachine daarom niet in de buurt van lasapparatuur.

8. Gebruik van de zijhandgreep (Afb. 3)

Gebruik de zijhandgreep om de kans op een ernstige elektrische schok te voorkomen. Bevestig de zijhandgreep als volgt aan het gereedschap. (1) Draai het zijhandvat los en steek de zijhandgreep vanaf het fl ensgedeelte van de zijhandgreepmof in het neusbeugelgedeelte van het gereedschap. (2) Zet de zijhandgreep in een stand die geschikt is voor de bediening en draai het zijhandvat vervolgens stevig vast. GEBRUIK

1. Bediening van de schakelaar

(1) Zet de schakelaar naar rechts (ON-kant) voor het inschakelen van de slijpmachine en naar links (OFF- kant) voor het uitschakelen van de slijpmachine. (2) Als de slijpmachine de eerste maal wordt ingeschakeld nadat er een nieuwe schijf is gemonteerd, moet u uit de buurt van de schijf blijven om een eventuele gevaarlijke situatie, door verkeerde montage van de schijf, te voorkomen. (3) Test de machine altijd eerst door de schijf in een veilige richting te houden.

2. Voorzorgsmaatregelen betreff ende de bediening

(1) Druk de schijf lichtjes op het materiaal dat geslepen moet worden. Bij het slijpen van materialen is een hoog toerental vereist. Dit om de drukkracht zo gering mogelijk te houden. Materiaal dat moet worden geslepen Slijpkorrel Gradering Hechtingsgraad Structuur Hechtingsmiddel Zacht staal, hard staal, gesmeed staal

Kleine schijven met as zijn voor het slijpen van kleine oppervlakken. De afmetingen en vormen zijn aangegeven in “EXTRA TOEBEHOREN”. Aangezien de diameter van de schijf as 3 mm is, moet de klembus voor een 3 mm as worden gebruikt (deze is los verkrijgbaar bij uw HiKOKI dealer).

ONDERHOUD EN INSPECTIE

1. Inspecteren van de schijf

Controleer of er geen barsten in de schijf zitten en ook geen defecten aan het oppervlak.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het “hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 4)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Buitengewoon versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden met borstels die hetzelfde nummer hebben als de afbeelding aantoont, wanneer de koolborstel versleten, of bijna versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich in vrij de borstelhouders bewegen kunnen.

Nederlands 0000BookGP3VWE.indb400000BookGP3VWE.indb40 2017/11/3016:23:282017/11/3016:23:285. Het wisselen van de koolborstel (Afb. 5) <Demonteren> (1) Draai de zelftappende D4 schroef, die het achterdeksel op zijn plaats houdt, los en verwijder het achterdeksel. (2) Gebruik de bijgeleverde inbussleutel of een kleine schroeverdraaier om de rand van de spiraalveer die de koolborstel tegen houdt op te wippen. Verwijder de haak van de veer naar de buitenkant van de koolborstelhouder. (3) Verwijder het gekrulde uiteinde ven de koolborstel uit de bedradingsblok-groep (A) en verwijder ven de koolborstel uit de koolborstelhouder. <Monteren> (1) Steek het gekrulde uiteinde van de borstelverbindingsdraad in het aansluitgedeelte van de koolborstelhouder. (2) Plaats de koolborstel in de koolborstelhouder. (3) Gebruik de bijgeleverde inbussleutel of een kleine schroevedraaier om de rand van de spiraalveer weer op de bovenkant van de koolborstel aan te brengen. OPMERKING Controleer of het uiteinde van de veer de varkensstaart niet vasthoudt. (4) Sluit het achterdeksel en draai tenslotte de zelftappende D4 schroef weer vast.

6. Vervangen van het netsnoer

Als het netsnoer vervangen moet worden, moet u dit laten doen door een erkend HiKOKI servicecentrum om problemen met de veiligheid van de machine te voorkomen.

7. Lijst vervangingsonderdelen

VOORZICHTIG Reparatie, modifi catie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 94 dB (A) Gemeten A-gewogen geluidsdrukniveau: 83 dB (A) Onzekerheid K: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Oppervlak slijpen: Trillingsemissiewaarde a

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

Wij verklaren onder onze eigen verantwoordelijkheid dat Electronische rechte slijper, geïdentifi ceerd door het type en de specifi eke identifi catiecode *1), voldoet aan alle relevante vereisten van de richtlijnen *2) en normen *3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
