MANUAL DE USUARIO GP5V HiKOKI

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. (Traducción de las instrucciones originales)

Español 0000BookGP3VWE.indb420000BookGP3VWE.indb42 2017/11/3016:23:282017/11/3016:23:28Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS COMUNES DE SEGURIDAD

PARA LAS OPERACIONES DE MOLIDO

a) Esta herramienta eléctrica está diseñada para utilizarse como amoladora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones proporcionadas con esta herramienta. Si no se siguen todas las instrucciones indicadas a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves. b) No se recomienda realizar operaciones como lijado, cepillado metálico o pulido con esta herramienta. Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales. c) No utilice accesorios que no estén diseñados y estén recomendados específi camente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza una operación segura. d) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que se utilizan con una velocidad superior a la indicada podrían romperse o descomponerse. e) El diámetro externo y el grosor de su accesorio debe estar dentro de la clasifi cación de capacidad de su herramienta metálica. Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente. f) El montaje roscado de accesorios debe coincidir con la rosca del husillo de la amoladora. Para los accesorios instalados por medio de bridas, el orifi cio del mandril del accesorio debe coincidir con el diámetro de posicionamiento de la brida. Los accesorios que no coincidan con la estructura de montaje de la herramienta eléctrica se desequilibrarán, vibrarán en exceso y pueden causar una pérdida de control. g) No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Los accesorios dañados se romperán durante este periodo de prueba. h) Utilice equipo protector personal. Dependiendo de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo. El protector ocular debe ser capaz de deterner los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de fi ltrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área

de trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata. j) Sujete la herramienta eléctrica solo por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o su propio cable. El accesorio de corte que contacta con un cable ”vivo” puede hacer que las partes metálicas expuestas de la herramienta eléctrica pasen a estar ”vivas” y produzcan una descarga en el operario. k) Coloque el cable cerca del accesorio giratorio. Si pierde el control, podría cortarse el cable o engancharse y la mano o brazo podrían entrar en el accesorio giratorio. l) No coloque boca abajo la herramienta eléctrica hasta que el accesorio se haya parado completamente. El accesorio giratorio podría agarrar la superfi cie y descontrolar la herramienta eléctrica. m) No ponga en marcha la herramienta eléctrica cuando la lleve al lado. Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría herirle.

Español 0000BookGP3VWE.indb430000BookGP3VWE.indb43 2017/11/3016:23:292017/11/3016:23:29n) Limpie regularmente los conductos de aire de la herramienta eléctrica. El ventilador del motor sacará el polvo de dentro del alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos. o) No utilice la herramienta eléctrica cerca de materiales infl amables. Las chispas podrían quemar dichos materiales. p) No utilice accesorios que requieran refrigerantes líquidos. Al utilizar agua u otros refrigerantes líquidos podría producirse una electrocución o descarga.

REBOTE Y ADVERTENCIAS RELACIONADAS

El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superfi cie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación. a) Agarre la herramienta eléctrica fi rmemente y coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha. El operario puede controlar las reacciones del par o las fuerzas de rebote, si se toman las precauciones adecuadas. b) No coloque la mano cerca del accesorio giratorio. El accesorio puede rebotarse en la mano. c) No coloque el cuerpo en la zona en la que la herramienta eléctrica se mueva si se produce un rebote. El rebote impulsará a la herramienta en dirección opuesta al movimiento de la rueda en el punto de enganche. d) Tenga especial cuidado cuando trabaje con esquinas, bordes afi lados, etc. Evite rebotar y enganchar el accesorio. Las esquinas, bordes afi lados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y rebote. e) No coloque una cuchilla talladora de madera o cuchilla dentada en la sierra. Dichas cuchillas a menudo producen rebote y pérdida de control.

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS

PARA LAS OPERACIONES DE MOLIDO

a) Utilice sólo tipos de ruedas recomendados para su herramienta eléctrica y el protector específi co diseñado para la rueda seleccionada. Las ruedas para las que no se diseñó la herramienta eléctrica no pueden protegerse adecuadamente y no son seguras. b) Las ruedas deben utilizarse sólo para las aplicaciones recomendadas. Por ejemplo, no muela con el lado de la rueda de corte. Las ruedas de corte abrasivas están diseñadas para un molido periférico. Las fuerzas laterales aplicadas a estas ruedas pueden hacer que se rompan. c) Utilice siempre bridas de ruedas sin dañar de tamaño y forma correcta para la rueda seleccionada. Las bridas de rueda adecuadas soportan la rueda, reduciendo la posibilidad de rotura de rueda. Las bridas para ruedas de corte pueden ser diferentes de las bridas de rueda de molido. d) No utilice ruedas de herramientas eléctricas más grandes. La rueda diseñada para una herramienta eléctrica más grande no es adecuada para la velocidad superior de una herramienta inferior y podría estallar.

INSTRUCCIONES GENERALES DE

SEGURIDAD PARA AMOLADORAS

– Compruebe que la velocidad marcada en la rueda es igual o superior a la velocidad media de la amoladora; – Asegure que las dimensiones de la rueda son compatibles con la amoladora; – Las ruedas abrasivas deben almacenarse y manipularse con cuidado de acuerdo con las instrucciones del fabricante; – Inspeccione la rueda amoladora antes de utilizarla. No utilice productos descascarillados, agrietados o defectuosos; – Asegure que las ruedas y puntos montados se ajustan a las instrucciones del fabricante; – Asegure que se utilizan secantes cuando se proporcionan con el producto abrasivo y cuando se requiera; – Asegure que le producto abrasivo está correctamente montado y ajustado antes de la utilización y ponga en marcha la herramienta sin carga durante 30 segundos en una posición segura; pare inmediatamente si hay vibración considerable o si se detectan otros defectos. Si ocurre esto, compruebe la máquina para determinar la causa; – Si la herramienta se proporciona con una tapa, no utilice nunca la herramienta sin dicha tapa; – No utilice cojinetes reductores o adaptadores diferentes para adaptar ruedas abrasivas de orifi cio grande; – Para herramientas que se utilicen con rueda de orifi cio roscado, asegúrese de que la rosca de la rueda es lo sufi cientemente larga para aceptar la longitud del eje; – Compruebe que la pieza de trabajo está bien sujeta; – No utilice una rueda de recorte para el amole lateral; – Asegúrese de que las chispas emitidas al utilizar la herramienta no crean ningún riesgo, es decir, no alcanzan a ninguna persona ni sustancia infl amable; – Asegúrese de que las aperturas de ventilación están despejadas cuando trabaje en condiciones con polvo. Si es necesario limpiar el polvo, desconecte primero la herramienta de la toma de corriente (utilice objetos no metálicos) y evite dañar las piezas internas; – Utilice siempre protección de ojos y de oídos, así como otro equipo protector personal como máscara de polvo, guantes, casco y mono; – Preste atención a la rueda que sigue girando tras apagar la herramienta.

Velocidad nominal* 30800 min

Diámetro máximo de la muela* 25 mm 50 mm Capacidad de la boquilla de mordazas converrgentes** 6 mm 6 mm Peso (escluso il cavo) 1,8 kg 1,9 kg

• Verifi car indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de destino. ** Sujetos a cambios según el país de destino. Control electrónico La esmeriladora tiene un control electrónico de velocidad que proporciona: ○ Plena velocidad en todo momento dentro de la gama hasta la carga nominal. ○ Arranque suave. ○ velocidad variable NOTA La amoladora está equipada con un circuito de control de velocidad giratoria. La velocidad giratoria puede fl uctuar ligeramente debido al estado de utilización y a la tensión de trabajo.

ACCESSORIOS ESTÁNDAR

(1) Llave de tuercas (17 mm) .............................................1 (2) Llave de tuercas (12 mm) .............................................1 (3) Asidero lateral (no incluido por zonas) ........................1 Los accesorios estándar están sujetos a cambio sin previo aviso. ACCESORIOS A OPCIÓN (venta por separado) ○ Boquilla de mordazas convergentes para ejes de 3 mm para ejes de 3,175 mm (1/8″) para ejes de 6,35 mm (1/4″) para ejes de 8 mm Los métodos de manejo y las dimensiones, a excepción del agujero del eje, son los mismos que para la boquilla de mordazas convergentes de 6 mm. ○ Muelas con ejes de 6 mm Todas las muelas están provistas con granos WA, dureza 60 y adhesivo P, y son muy apropiadas para rectifi car materiales normales y materiales de aceros especiales. ø 25

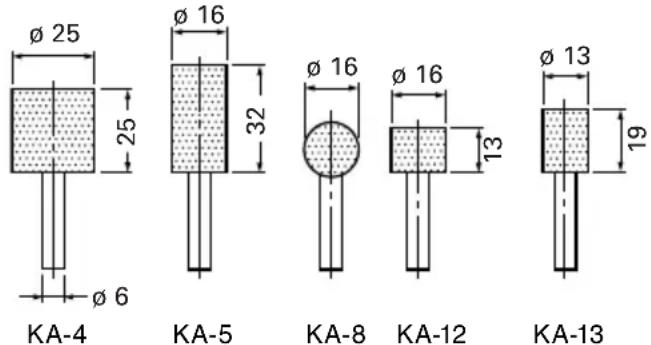

KA-4 KA-5 KA-8 KA-12 KA-13 ○ Muelas con ejes de 3 mm Todas las muelas están provistas con granos WA, dureza 80 y adhesivos P son muy apropiadas para rectifi car materiales normales y materiales de aceros especiales. ø 10

ø 6 KA-20 KC-20 KC-22 KC-23 KC-24 ○ Reacondicionadora ○ Caja Los accesorios a opción están sujetos a cambio sin previo aviso. APLICACIONES ○ Acabado de matrices para trabajos de prensas, para coladas a presión y para moldeo. ○ Acabado de terrajas, herramientas y otras piezas de pequeño tamaño. ○ Rectifi cado interno de herramientas y piezas de máquinas.

ANTES DE LA PUESTA EN MARCHA

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especifi cadas en la placa de características del producto. NOTA Cuando está conectado al suministro eléctrico, el circuito de control electrónico incorporado cambia al estado de espera y la amoladora se calienta ligeramente, pero no se trata de un fallo. PRECAUCIÓN No opere desde una fuente de corriente directa, un generador de motor, un repetidor u otro tipo de transformador, ya que no sólo se podría dañar la amoladora, sino también podría producirse un accidente.

Español 0000BookGP3VWE.indb450000BookGP3VWE.indb45 2017/11/3016:23:292017/11/3016:23:292. Conmutador de alimentación Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en pocisión ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal sufi ciente. El cable de prolongación debe ser mantenido lo más corto posible.

Se recomienda el uso permanente de un dispositivo de corriente residual con una corriente residual nominal equivalente o inferior a 30 mA.

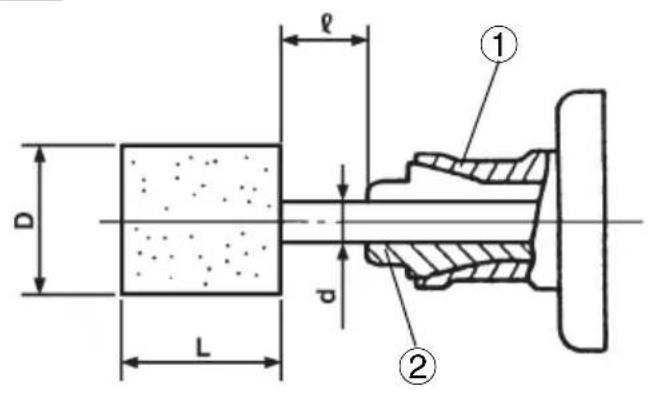

5. Instalación de una muela

Instalar una muela de forma que la longitud ℓ sea inferior a 15 mm. Si ℓ fuese mayor, ocurrirían vibraciones anormales y la máquina no solamente sería afectada sino que podría causar un grave accidente. Tratar siempre de que ℓ sea lo más pequeño posible. Cuando la d = 6 mm, 6,35 mm (1/4″) y 8 mm, D de la muela debe ser inferior al diámetro máximo de la muela del modelo correspondiente (GP3V: 25 mm; GP5V: 50 mm). Si se utiliza una rueda con D superior al diámetro máximo de la muela del modelo correspondiente (GP3V: 25 mm; GP5V: 50 mm), la velocidad de la circunferencia excederá el límite de seguridad y la muela se romperá. No utilizar nunca una muela cuyo D no satisfaga los requisitos anteriores. La distancia L varía para D. Determinar L refi riéndose a la Tabla de abajo. Cuando d = 3 mm, 3,175 mm (1/8″) D debe ser inferior a 10 mm. Determinar L refi riéndose a la Tabla de abajo. Las muelas pueden montarse y desmontarse utilizando las dos Ilaves de tuercas. (Fig. 2) NOTA ○ No apretar la boquilla de mordazas convergentes insertando un eje de diámetro inferior al del eje normal (6mm) en el manguito portaherramienta. Esto dañará a la larga la boquilla de mordazas convergentes. ○ Cuando se instale una muela con eje, apretar la boquilla de mordazas convergentes después de haber aplicado una pequeña cantidad de aceite para usos (o aceite de máquinas de coser) a la parte cónica indicada en la Fig. 1. GP3V (Cuando ℓ= 15 mm) d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8 mm D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm GP5V (Cuando ℓ= 15 mm) d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8 mm D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 32 mm 38 mm 25 mm 32 mm 38 mm L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 13 mm 7 mm 32 mm 25 mm 19 mm

6. Ajuste del número de revoluciones

Estos modelos están equipados con un impulsor electrónico de velocidad variable e infi nita y puede cambiar el número de revoluciones de acuerdo con un uso. Si gira y ajusta la escala del dial (Fig. 6) a 6, el número de revoluciones aumenta, y si lo gira y ajusta a 1, el número de revoluciones disminuye. Antes del uso, ajuste el número de revoluciones utilizando el dial. Utilice la tabla siguiente como una guía aproximada. Dial Uso Velocidad de rotación (min

Eliminación de pintura o revestimiento

Eliminación de oxidación

Eliminación de rebabas

5Amolado 24600 7050 6 Amolado en basto 29000 8300 NOTA: Tenga cuidado de no girar el dial a ningún valor por debajo de 1 o por encima de 6.

Español 0000BookGP3VWE.indb460000BookGP3VWE.indb46 2017/11/3016:23:292017/11/3016:23:297. Precaución al utilizarla cerca de equipo de soldado Cuando utilice la amoladora al lado de equipo de soldado, la velocidad giratoria puede ser inestable. No utilice la amoladora cerca de equipo de soldado.

8. Utilización del asidero lateral (Fig. 3)

Asegúrese de utilizar el asidero lateral para evitar el riesgo de descarga eléctrica. Coloque el asidero lateral en la máquina de la siguiente manera. (1) Afl oje la empuñadura del asidero lateral e introduzca el asidero lateral en la parte de sujeción de la punta de la máquina desde la parte de la brida de la funda del asidero lateral. (2) Coloque el asidero lateral en una posición adecuada para la operación y, a continuación, apriete bien la empuñadura del asidero lateral.

1. Encendido y apagado

(1) La herramienta se enciende deslizando el interruptor hacia la derecha (ON) y se apaga deslizándolo hacia la izquierda (OFF). (2) Cuando se encienda la herramienta por primera vez después de haber instalado una nueva muela, evitar aproximarse a la circunferencia de giro para evitar el peligro causado por una posible imperfección. (3) Antes de empezar a trabajar, pruebe la herramienta con la muela indicando hacia una posición segura.

2. Precauciones durante el funcionamento

(1) Presionar ligeramente la muela contra el material para ser rectifi cado. Cuando se rectifi quen los materiales serán necesarias muchas revoluciones. Utilizar una amoladora resta de gran velocidad minimizando la fuerza de presión. PRECAUCIÓN Cuando se utiliza la herramienta a un valor distinto del de plena velocidad (escala del dial 6), el motor no puede ser enfriado sufi cientemente debido al menor número de revoluciones. Esto implicaría el riesgo de daños y quemadura en el motor antes de que empiece a funcionar el mecanismo de protección contra sobrecargas. Asegúrese de utilizar la herramienta aplicándola ligeramente contra la superfi cie del material cuando esté ajustada a cualquier valor distinto del de plena velocidad (escala del dial 6). (2) Preparación de la muela Después de instalar la muela, corregir el desvío del centro de la muela utilizando una reacondicionadora (venta por separado). Si el centro de la muela fuese excéntrico, no solamente se logrará un acabado preciso sino que aumentarán las vibraciones de la amoladora resta disminuyendo su precisión y su duración. Una muela obstruida o desgastada ensuciará el acabado de la superfi cie o disminuirá la efi ciencia del material ya rectifi cado. Preparar de vez en cuando la muela utilizando una reacondicionadora.

METODO DE SELECCION DE MUELAS

Los tipos de muelas varían de acuerdo a los materiales para rectifi car. Seleccionar la muela apropiada para el material que va a ser rectifi cado. La tabla siguiente expone a grandes rasgos las muelas y materiales que pueden ser rectifi cados. Material a rectifi car Grano Dureza Grado del adhesivo Estructura Agente adhesivo Acero suave, duro y forjado WA 60~80 P m V Hierro colado C 36 M-O

Bronce, latón y aluminio C 36 J-K

Para rectifi car pequeñas superfi cies se han preparado muelas de pequeña escala. Sus dimensiones y formas se muestran en “ACCESORIOS A OPCION” (venta por separado). Ya que el diámetro de los ejes de las muelas es de 3 mm utilizar la boquilla de mordazas convergentes para ejes de 3 mm vendida separadamente por su Agente Autorizado HiKOKI como un accesorio por opción.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la muela

Cerciorarse de que la muela no tenga ranuras ni defectos en la superfi cie.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados fi rmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de escobillas de carbón (Fig. 4)

El motor emplea carbones de contacto que son partes consumibles. Como un carbón de contacto excesivamente desgastado podría dar problemas al motor, reemplazar el carbón de contacto por uno nuevo, que tenga el mismo número mostrado en la fi gura, cuando se haya desgastado o esté cerca del límite de uso. Adicionalmente, mantener siempre los carbones de contacto limpios y asegurarse de que corran libremente dentro de los sujetadores de carbón.

Español 0000BookGP3VWE.indb470000BookGP3VWE.indb47 2017/11/3016:23:292017/11/3016:23:295. Reemplazar el carbón de contacto (Fig. 5) <Desmontaje> (1) Afl oje el tornillo autorroscante D4 que sujeta la cubierta de la cola y desmonte ésta. (2) Emplee la llave macho hexagonal auxiliar o un pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto. Extraiga el dorde del resorte hacia afuera el soporte del carbón de contacto. (3) Extraiga la sección del soporte carbón de contacto en la sección del terminal del soporte del carbón de contacto y después extraiga el carbón de contacto de su soporte. <Montaje> (1) Inserte el extremo del conductor helicoidal del carbón de contacto en la sección del terminal del soporte del carbón de contacto. (2) Inserte el carbón de contacto en el soporte del mismo. (3) Emplee la llave macho hexahonal auxiliar o un pequeño destornillador para devolver el borde del resorte helicoidal hasta la cabeza del carbón de contacto. NOTA Asegúrese de que el extremo del resorte no esté enganchado en el cable de conexión fl exible. (4) Cierre la cubierta de la cola y apriete el tornillo autorroscante D4.

6. Sustitución del cable de alimentación

Si resulta necesario sustituir el cable de alimentación, deberá solicitar la tarea a un Centro de servicio autorizado de HiKOKI, para evitar riesgos para la seguridad.

7. Lista de repuestos

PRECAUCIÓN La reparación, modifi cación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES HiKOKI Power Tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modifi cadas sin previo aviso. GARANTÍA Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 94 dB (A) Nivel de presión auditiva ponderada A: 83 dB (A) Duda K: 3 dB (A) Utilice protecciones auriculares. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Pulido de superfi cies: Valor de emisión de la vibración

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta. ○ Identifi que las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

2) Segurança eléctrica

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sello del distribudor con su nombre y dirección) Français Português
