GEBRUIKSAANWIJZING TIE20129 BOSCH

Raadpleeg de Digitale Gebruikersgids voor meer informatie. Inhoudsopgave 1 Veiligheid..................................114

1.1 Algemene aanwijzingen .........114

1.2 Bestemming van het appa-

raat .........................................114

1.3 Inperking van de gebruikers ..114

1.4 Veiligheidsaanwijzingen .........114

2 Milieubescherming en bespa- ring............................................118

2.1 Afvoeren van de verpakking ..118

2.2 Energie besparen...................118

3 Opstellen en aansluiten...........118

3.1 Meegeleverd...........................118

3.2 Apparaat opstellen en aan-

5 Accessoires..............................120 6 Voor het eerste gebruik ...........120

6.1 Apparaat voorbereiden en

reinigen...................................120

6.2 Algemene aanwijzingen .........120

7.1 Apparaat in- of uitschakelen ..122

7.5 Koffiedrank met melk afne-

9.1 Automatisch uitschakelen in-

stellen ....................................125

9.2 Geluidssignaal inschakelen

9.4 Apparaat resetten naar de

12.2 Afvoeren van uw oude ap-

productienummer (FD)........137

Afhankelijk van de apparaatuitvoeringnl

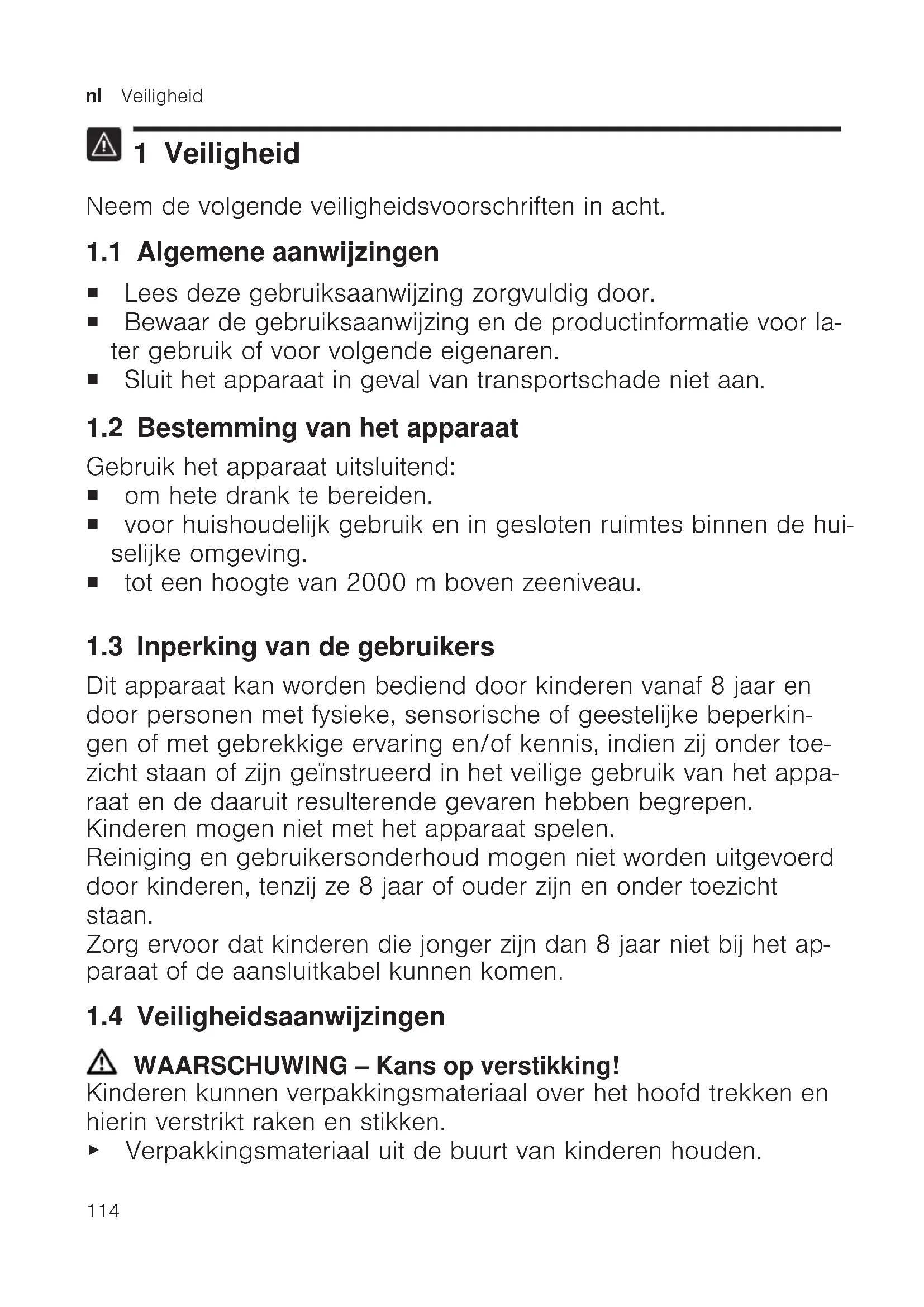

1 Veiligheid Neem de volgende veiligheidsvoorschriften in acht. 1.1 Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Bewaar de gebruiksaanwijzing en de productinformatie voor la- ter gebruik of voor volgende eigenaren. ¡ Sluit het apparaat in geval van transportschade niet aan. 1.2 Bestemming van het apparaat Gebruik het apparaat uitsluitend: ¡ om hete drank te bereiden. ¡ voor huishoudelijk gebruik en in gesloten ruimtes binnen de hui- selijke omgeving. ¡ tot een hoogte van 2000m boven zeeniveau. 1.3 Inperking van de gebruikers Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkin- gen of met gebrekkige ervaring en/of kennis, indien zij onder toe- zicht staan of zijn geïnstrueerd in het veilige gebruik van het appa- raat en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 8jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar niet bij het ap- paraat of de aansluitkabel kunnen komen. 1.4 Veiligheidsaanwijzingen WAARSCHUWING‒Kans op verstikking! Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken. ▶ Verpakkingsmateriaal uit de buurt van kinderen houden.Veiligheid nl

▶ Laat kinderen niet met verpakkingsmateriaal spelen. Kinderen kunnen kleine onderdelen inademen of inslikken en hier- door stikken. ▶ Kleine onderdelen uit de buurt van kinderen houden. ▶ Kinderen niet met kleine onderdelen laten spelen. WAARSCHUWING‒Kans op elektrische schok! Ondeskundige installaties zijn gevaarlijk. ▶ Het apparaat uitsluitend aansluiten en gebruiken volgens de ge- gevens op het typeplaatje. ▶ Het apparaat uitsluitend via een volgens de voorschriften geïn- stalleerd stopcontact met randaarde op een stroomnet met wis- selstroom aansluiten. ▶ Het randaardesysteem van de elektrische huisinstallatie moet conform de elektrotechnische voorschriften zijn geïnstalleerd. Een beschadigd apparaat of een beschadigd netsnoer is gevaar- lijk. ▶ Nooit een beschadigd apparaat gebruiken. ▶ Nooit een apparaat met gescheurd of gebroken oppervlak ge- bruiken. ▶ Nooit aan het netsnoer trekken, om het apparaat van het elektri- citeitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken. ▶ Wanneer het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de ze- kering in de meterkast uitschakelen. ▶ Contact opnemen met de servicedienst. →Pagina136 Ondeskundige reparaties zijn gevaarlijk. ▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren. ▶ Er mogen uitsluitend originele reserveonderdelen worden ge- bruikt voor reparatie van het apparaat. ▶ Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon. Binnendringend vocht kan tot elektrische schokken leiden. ▶ Nooit het apparaat of het netsnoer in water dompelen.nl Veiligheid

▶ Op de stekkerverbinding van het apparaat mag geen vloeistof overlopen. ▶ Gebruik het apparaat alleen in gesloten ruimtes. ▶ Stel het apparaat nooit bloot aan grote hitte en vochtigheid. ▶ Geen stoomreiniger of hogedrukreiniger gebruiken om het ap- paraat te reinigen. WAARSCHUWING‒Kans op brand! Het apparaat wordt heet. ▶ Het apparaat voldoende ventileren. ▶ Laat het apparaat nooit in een kast werken. Het gebruik van een verlengd netsnoer en niet-toegestane adap- ters is gevaarlijk. ▶ Geen verlengsnoeren of meervoudige stopcontacten gebruiken. ▶ Alleen door de fabrikant goedgekeurde adapters en netsnoeren gebruiken. ▶ Wanneer het netsnoer te kort is en er geen langer netsnoer be- schikbaar is, neem dan contact op met een elektrospeciaalzaak om de huisinstallatie aan te passen. WAARSCHUWING‒Kans op brandwonden! Enkele apparaatonderdelen worden zeer heet. ▶ Nooit hete apparaatonderdelen aanraken. ▶ Na het gebruik de hete apparaatonderdelen laten afkoelen voor- dat u deze aanraakt. WAARSCHUWING‒Kans op brandwonden! Vers bereide dranken zijn zeer heet. ▶ De dranken indien nodig laten afkoelen. ▶ Huidcontact met naar buiten tredende vloeistoffen en dampen vermijden. WAARSCHUWING‒Kans op letsel! Onjuist gebruik van het apparaat kan de gebruiker in gevaar bren- gen. ▶ Het apparaat uitsluitend conform de bestemming gebruiken om letsel te voorkomen.Veiligheid nl

Gevaar voor beknelling van uw vingers bij het sluiten apparaat- deur. ▶ Bij het sluiten van de apparaatdeur op uw vingers letten. Het maalwerk roteert. ▶ Nooit in het maalwerk grijpen. WAARSCHUWING‒Gevaar: magnetisme! Het apparaat bevat permanente magneten. Deze kunnen elektro- nische implantaten, zoals pacemakers, of insulinepompen beïn- vloeden. ▶ Personen met elektronische implantaten dienen een afstand van minstens 10cm tot het apparaat aan te houden. ▶ De minimale afstand van 10cm ook ten opzichte van de verwij- derde watertank aanhouden. WAARSCHUWING‒Kans op gevaar voor de gezondheid! Tijdens het filterproces kan een lichte verhoging van het kaliumge- halte optreden, wat bij dialysepatiënten en personen met een nier- aandoening tot problemen kan leiden. ▶ Raadpleeg bij een nieraandoening of speciaal kaliumdieet vóór gebruik een arts. Verontreinigingen in het apparaat kunnen de gezondheid scha- den. ▶ De reinigingsinstructies voor de hygiëne van het apparaat in acht nemen. Water uit het warmwatercircuit is mogelijk schadelijk voor de ge- zondheid. ▶ Gebruik het apparaat uitsluitend met vers, koud drinkwater zon- der koolzuur.nl Milieubescherming en besparing

Milieubescherming en besparing 2 Milieubescherming en besparing Milieubescherming en besparing 2.1 Afvoeren van de verpak- king De verpakkingsmaterialen zijn milieu- vriendelijk en kunnen worden herge- bruikt. ▶ De afzonderlijke componenten op soort gescheiden afvoeren. 2.2 Energie besparen Als u deze aanwijzingen opvolgt, ver- bruikt het apparaat minder energie. Het interval voor de automatische uit- schakeling op de kleinste waarde in- stellen.

Als het apparaat niet wordt ge- bruikt, wordt het eerder uitgescha- keld.

• "Basisinstellingen", Pagina125 De drankafname niet voortijdig on- derbreken.

De verwarmde hoeveelheid water of melk wordt optimaal gebruikt. Het apparaat regelmatig ontkalken.

Kalkafzettingen verhogen het ener- gieverbruik. Opstellen en aansluiten 3 Opstellen en aansluiten Opstellen en aansluiten 3.1 Meegeleverd Controleer na het uitpakken alle on- derdelen op transportschade en de volledigheid van de levering. Opmerking:Afhankelijk van het ap- paraattype worden verschillende ac- cessoires meegeleverd. De betreffen- de accessoires zijn gemarkeerd met een gestreept kader.

Afhankelijk van de apparaatuitvoe- ring 3.2 Apparaat opstellen en aansluiten LET OP! Gevaar voor schade aan het appa- raat. Bij een ondeskundige ingebruik- neming kan het apparaat worden be- schadigd. ▶ Gebruik het apparaat alleen in vorstvrije ruimten. ▶ Als het apparaat bij temperaturen onder 0°C is getransporteerd of opgeslagen, het apparaat vóór in- gebruikneming 3 uur op kamer- temperatuur laten komen. ▶ Na het aansluiten telkens ca.5se- conden wachten.

1. Het apparaat op een waterbesten-

dig horizontaal oppervlak met vol- doende draagkracht plaatsen.

2. Het apparaat met de stekker op

een reglementair geïnstalleerd, ge- aard stopcontact aansluiten.Uw apparaat leren kennen nl Uw apparaat leren kennen 4 Uw apparaat leren ken- nen Uw apparaat leren kennen 4.1 Apparaat Hier vindt u een overzicht van de on- derdelen van uw apparaat. Opmerking:Afhankelijk van het ap- paraattype zijn kleur- en detailafwij- kingen mogelijk.

Draaischakelaar voor instel- ling maalfijnheid

Koffiedikreservoir 4.2 Bedieningspaneel Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruiks- toestand. Apparaat in- of uit- schakelen. Espresso afnemen. Koffie afnemen. Cappuccino afne- men. Latte macchiato af- nemen. Melk opschuimen. Sterkte

• "Koffiesterkte aan- passen", Pagina123 Serviceprogramma starten.

• Pagina129 Indicatie brandt ¡ watertank vullen ¡ watertank ontbreekt ¡ waterfilter vervangen ¡ brandt ¡ knippert ¡ schalen legen ¡ deur van zetkamer sluiten LED's ¡ branden ¡ pulseren ¡ klaar voor gebruik ¡ afgifte looptnl Accessoires

¡ knipperen ¡ uit ¡ wacht op bediening, bijv. bij Calc'nClean ¡ niet beschikbaar Accessoires 5 Accessoires Accessoires Gebruik alleen originele accessoires. Deze zijn op het apparaat afgestemd. Accessoires Handel Klantenservice Reinigingstabletten TCZ8001A 00312096 Ontkalkingstabletten TCZ8002A 00312093 Waterfilter TCZ7003 17000705 Microvezeldoekje - 00460770 Verzorgingsset TCZ8004A 00312107 Voor het eerste gebruik 6 Voor het eerste gebruik Voor het eerste gebruik Bereid het apparaat voor voor het ge- bruik. 6.1 Apparaat voorbereiden en reinigen Verwijder de beschermingsfolies en reinig het apparaat en de onderde- len. Volg de instructies met afbeeldin- gen aan het begin van deze ge- bruiksaanwijzing. LET OP! Ongeschikte bonen kunnen het maal- werk verstoppen. ▶ Alleen zuivere, gebrande espresso- bonen of bonenmengsels voor vol- automaten gebruiken. ▶ Geen geglaceerde koffiebonen ge- bruiken. ▶ Geen gekarameliseerde koffiebo- nen gebruiken. ▶ Geen koffiebonen gebruiken die met suikerhoudende additieven zijn behandeld. ▶ Het reservoir niet met gemalen kof- fie vullen.

• Fig. 3 - 10 Opmerking:Vul de watertank dage- lijks met vers, koud drinkwater zon- der koolzuur. Tip:Om de kwaliteit optimaal te hou- den bewaart u de koffiebonen koel en afgesloten. U kunt de koffiebonen meerdere da- gen in het bonenreservoir bewaren zonder dat het aroma verloren gaat. 6.2 Algemene aanwijzingen Neem de aanwijzingen in acht om het apparaat optimaal te kunnen ge- bruiken. Opmerkingen ¡ Het apparaat is in de fabriek inge- steld op de standaardinstellingen voor optimaal gebruik.Voor het eerste gebruik nl

¡ De molen is in de fabriek ingesteld op een optimale werking. Wanneer de koffie er slechts druppelend uit komt of te dun is en te weinig cre- ma heeft, kunt u de maalgraad bij draaiende molen aanpassen.

• "Maalgraad instellen", Pagina124 ¡ Tijdens de werking kunnen water- druppels ontstaan bij de ventilatie- sleuven. ¡ Wanneer u het apparaat een be- paalde tijd niet bedient, gaat het apparaat automatisch uit. U kunt de tijdsduur wijzigen in de basisin- stellingen. →Pagina125 ¡ Om technische redenen kan er stoom uit het apparaat ontsnap- pen. ¡ Wanneer u een toets indrukt, klinkt er een geluidssignaal. U kunt het geluidssignaal in de basisinstellin- gen uitschakelen.

• "Geluidssignaal inschakelen of uitschakelen", Pagina125 Tip:Controleer de waterhardheid en stel deze in, voordat u uw apparaat gebruikt.

• "Waterhardheid instellen", Pagina125 Opmerking De eerste drank heeft nog niet het volle aroma wanneer: ¡ U het apparaat voor het eerst ge- bruikt. ¡ U een serviceprogramma heeft uit- gevoerd. ¡ U het apparaat langere tijd niet heeft gebruikt. De drank niet drinken. Tip:Na de ingebruikneming van het apparaat verkrijgt u pas een langdu- rig fijnporige cremalaag nadat u een paar kopjes heeft afgenomen. 6.3 Waterfilter

Met een waterfilter vermindert u de kalkafzettingen en vermindert u de verontreinigingen in het water. Het kalkgehalte van het water beïn- vloedt het aroma en de crema van de koffie. Aan de onderkant van het BRITA INTENZA waterfilter bevindt zich een aromaring. Om het optimale aromaniveau voor uw leidingwater in te stellen draait u de aromaring. Waterfilter plaatsen of vervangen Wanneer u het geplaatste waterfilter moet vervangen, knippert . LET OP! Mogelijke apparaatschade door ver- kalking. ▶ Het waterfilter bijtijds vervangen. ▶ Het waterfilter uiterlijk na 2maan- den vervangen. Vereiste:Het apparaat is ingescha- keld.

1. Houd de toetsen en

minstens 3seconden tegelijk ingedrukt.

Afhankelijk van de apparaatuitvoeringnl De Bediening in essentie

2. Op toets drukken.

a Het menu “Waterhardheid” wordt geactiveerd.

3. Druk op de toets totdat

4. Het waterfilter met de opening

naar boven in een glas met water onderdompelen en aan de zijkan- ten licht samendrukken tot er geen luchtbelletjes meer omhoogkomen.

5. Met de aromaring van het waterfil-

ter de waterhardheid instellen. ‒ Het waterfilter stevig in de water- tank duwen.

• Fig. 8 U kunt de waterhardheid opvragen bij uw lokale waterleidingbedrijf.

6. De watertank tot de markering max

7. Een reservoir met een inhoud van

minstens 1l onder de uitloop plaatsen.

8. Druk op de toets om de

instelling op te slaan en het spoe- len te activeren.

9. De watertank in het apparaat plaat-

sen. 10.Druk op de toets om het spoelen te starten. a Er stroomt water door het filter. 11.Druk op toets om het menu te verlaten. 12.Het reservoir legen. a Het apparaat is klaar voor gebruik. Waterfilter verwijderen U kunt het apparaat ook zonder wa- terfilter gebruiken.

1. Het waterfilter verwijderen.2. De waterhardheid instellen.

• "Basisinstellingen", Pagina125 Tips ¡ Verwissel het waterfilter ook om hygiënische redenen. ¡ Met een waterfilter hoeft u het ap- paraat minder vaak te ontkalken. ¡ Wanneer u een waterfilter gebruikt, krijgt u koffiedranken met meer smaak. ¡ Het waterfilter is verkrijgbaar in de handel of via de klantenservice.

• "Accessoires", Pagina120 De Bediening in essentie 7 De Bediening in essen- tie De Bediening in essentie 7.1 Apparaat in- of uitschake- len ▶ Druk op . Het apparaat spoelt automatisch wanneer het wordt in- en uitge- schakeld. Bij uitschakelen dampt het apparaat om te reinigen uit in de lekschaal. Wanneer het appa- raat nog warm is wanneer het wordt ingeschakeld of wanneer er geen drank is afgenomen voordat het wordt uitgeschakeld, zal het apparaat niet spoelen. 7.2 Drankafname In het navolgende leert u hoe u de drank van uw keuze kunt bereiden. WAARSCHUWING Kans op brandwonden! Vers bereide dranken zijn zeer heet. ▶ De dranken indien nodig laten af- koelen. ▶ Huidcontact met naar buiten tre- dende vloeistoffen en dampen ver- mijden.De Bediening in essentie nl

1. Plaats een kopje onder het uitloop-

2. Druk herhaaldelijk op de toets

om de koffiesterkte in te stellen.

3. Op toets of druk-

ken. a De koffie wordt gezet en stroomt vervolgens in het kopje. Tip:Druk op toets of om de actuele afnamestap voortijdig te stoppen. 7.4 Drankafname met melk U kunt koffiedranken met melk berei- den of melk opschuimen. WAARSCHUWING Kans op brandwonden! De melkschuimer wordt zeer heet. ▶ Laat de melkschuimer afkoelen voordat u hem aanraakt. LET OP! Melkresten kunnen vastkoeken en zijn dan moeilijk te verwijderen. ▶ De melkschuimer na elk gebruik reinigen. Tips ¡ In plaats van melk kunt u ook plantaardige dranken zoals soja- melk gebruiken. ¡ De kwaliteit van het melkschuim is afhankelijk van de gebruikte soort melk of plantaardige drank. 7.5 Koffiedrank met melk af- nemen U kunt kiezen tussen cappuccino en latte macchiatto.

1. Vul een groot kopje of een groot

glas met ca. 100ml melk voor cappuccino en met ca. 150ml melk voor latte macchiatto.

2. Het kopje of glas onder het uit-

loopsysteem plaatsen.

3. Het uitloopsysteem en de melk-

schuimer helemaal naar beneden schuiven.

4. Druk herhaaldelijk op de toets

om de koffiesterkte in te stellen.

drukken. a Eerst wordt er melk in het kopje of glas opgeschuimd. Vervolgens wordt de koffie gezet en stroomt deze in het kopje of het glas. Tip:Druk op toets of om de actuele afname- stap voortijdig te stoppen. 7.6 Melk opschuimen

1. Vul een groot kopje of een groot

glas met ca. 100ml melk.

2. Het kopje of glas onder het uit-

loopsysteem plaatsen.

3. Het uitloopsysteem en de melk-

schuimer helemaal naar beneden schuiven.

4. Op toets drukken.

a De melk wordt opgeschuimd. Opmerking:Druk op de toets om de afname voortijdig te stoppen. 7.7 Drankinstellingen Bereid een drank geheel naar uw smaak. Koffiesterkte aanpassen Voordat u een drank afneemt, kunt u de koffiesterkte aanpassen. ▶ Druk herhaaldelijk op de toets om de koffiesterkte in te stellen. mildnl Maalwerk

normaal sterk Opmerking:De ingestelde kof- fiesterkte is actief voor alle dranken met koffie. Vulhoeveelheid aanpassen U kunt de vulhoeveelheid van uw dranken wijzigen.

1. Plaats een kopje onder het uitloop-

2. Houd toets of 3se-

conden ingedrukt. a De afgifte loopt, de geselecteerde toets knippert.

3. Als de gewenste vulhoeveelheid is

bereikt, druk dan op de geselec- teerde toets om te stoppen. Opmerkingen ¡ De nieuwe ingestelde vulhoeveel- heid is pas te merken bij de vol- gende drankafname. ¡ U kunt de vulhoeveelheid voor es- presso 25-60ml of voor koffie 80-200ml instellen. ¡ Het apparaat zet bij espresso altijd een minimumhoeveelheid van ca. 25ml en bij koffie ca. 80ml. Tip:U kunt de instellingen op elk ge- wenst moment wijzigen.

• "Basisinstellingen", Pagina125 Schuimduur aanpassen U kunt de schuimduur van uw dran- ken wijzigen.

1. Vul een groot kopje of een groot

glas met ca. 100ml melk voor cappuccino en met ca. 150ml melk voor latte macchiatto.

2. Het kopje of glas onder het uit-

loopsysteem plaatsen.

3. Het uitloopsysteem en de melk-

schuimer helemaal naar beneden schuiven.

3seconden ingedrukt houden. a De melk wordt opgeschuimd, de geselecteerde toets knippert.

5. Als de gewenste schuimduur is be-

reikt, druk dan op de geselecteer- de toets om te stoppen. Opmerkingen ¡ U kunt afhankelijk van de drank een beperkte tijdsduur instellen. ¡ De instelling van de schuimduur heeft geen invloed op de vulhoe- veelheid. Tip:U kunt de instellingen op elk ge- wenst moment wijzigen.

• "Basisinstellingen", Pagina125 Maalwerk 8 Maalwerk Maalwerk Uw apparaat heeft een instelbare mo- len, waarmee u de maalgraad van de koffiebonen individueel kunt aanpas- sen. 8.1 Maalgraad instellen Stel tijdens het malen van de koffie- bonen de gewenste maalgraad in. WAARSCHUWING Kans op letsel! Het maalwerk roteert. ▶ Nooit in het maalwerk grijpen. LET OP! Gevaar voor schade aan het maal- werk. Bij ondeskundige instelling van de maalgraad kan het maalwerk wor- den beschadigd. ▶ De maalgraad alleen bij een draai- end maalwerk instellen. ▶ De maalgraad met de draaiknop trapsgewijs instellen.Basisinstellingen nl

Maalgraad Instelling Fijne maal- graad voor licht gebrande bonen Draaiknop tegen de klok in draai- en. Grove maal- graad voor donker ge- brande bonen Draaiknop met de klok mee draaien. De instelling van de maalgraad is pas merkbaar vanaf het tweede kopje. Tip:Wanneer de koffie slechts drup- pelend wordt afgegeven, stelt u de maalgraad grover in. Wanneer de koffie te snel wordt afge- geven en te weinig crema heeft, stelt u de maalgraad fijner in. Basisinstellingen 9 Basisinstellingen Basisinstellingen U kunt de basisinstellingen van uw apparaat volgens uw wensen instel- len en extra functies oproepen. 9.1 Automatisch uitschakelen instellen Uw apparaat schakelt zichzelf na de laatste druk op een toets automa- tisch uit. U kunt de tijdsduur instellen tussen 15minuten en 4uur.

1. Houd de toetsen en

minstens 3seconden tegelijk ingedrukt.

2. Op toets drukken.

a Het menu Automatisch uitschake- len wordt geactiveerd.

3. Druk op toets om de gewens-

te tijdsduur in te stellen. De volgende instellingen zijn mogelijk: – 15min – 30min

4. Druk op toets om de instel-

5. Druk op toets om het

menu te verlaten. 9.2 Geluidssignaal inschake- len of uitschakelen Wanneer u een toets indrukt, klinkt er een geluidssignaal. U kunt het ge- luidssignaal inschakelen of uitschake- len.

1. Houd de toetsen en

minstens 3seconden tegelijk ingedrukt.

2. Op toets drukken.

a Het menu Geluidssignaal wordt ge- activeerd.

3. Druk op om het geluidssig-

naal in te schakelen of uit te scha- kelen. De volgende instellingen zijn mogelijk: – Aan

4. Druk op toets om de in-

stellingen op te slaan.

5. Druk op toets om het

menu te verlaten. 9.3 Waterhardheid instellen De juiste instelling van de waterhard- heid is van belang voor een tijdige melding van uw apparaat dat het

Fabrieksinstellingnl Reiniging en onderhoud

moet worden ontkalkt. U kunt de wa- terhardheid opvragen bij uw lokale waterleidingbedrijf.

1. Houd de toetsen en

minstens 3seconden tegelijk ingedrukt.

2. Op toets drukken.

a Het menu “Waterhardheid” wordt geactiveerd.

3. Druk op de toets om de wa-

terhardheid in te stellen. De volgende instellingen zijn mogelijk: – Waterhardheid 1 – Waterhardheid 2 – Waterhardheid 3 – Waterhardheid 4

4. Druk op toets om de in-

stellingen op te slaan.

5. Druk op toets om het

menu te verlaten. Opmerking:Als in het huis een wa- teronthardingsinrichting is geïnstal- leerd, kunt u instellen. 9.4 Apparaat resetten naar de fabrieksinstelling U kunt uw apparaat resetten naar de fabrieksinstellingen. EIgen instellin- gen gaan daarbij verloren.

1. Houd de toetsen en

minstens 3seconden tegelijk ingedrukt.

2. Op toets drukken.

a Het apparaat spoelt en de fa- brieksinstellingen zijn weer actief. Reiniging en onderhoud 10 Reiniging en onderhoud Reiniging en onderhoud Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken. 10.1 Vaatwasserbestendigheid Hier vindt u een overzicht van de onderdelen die u in de vaatwasser kunt reini- gen. LET OP! Sommige componenten zijn tempera- tuurgevoelig en kunnen bij de reini- ging in de vaatwasser worden be- schadigd. ▶ De gebruiksaanwijzing van de vaatwasser in acht nemen. ▶ Alleen vaatwasserbestendige com- ponenten in de vaatwasser reini- gen. ▶ Alleen programma's gebruiken die de componenten niet boven 60°C verhitten. Geschikt: ¡ Lekplaat ¡ Lekrooster Niet geschikt: ¡ Watertank ¡ Deksel van watertank

indien geplaatstReiniging en onderhoud nl

¡ Koffiedikreservoir ¡ Mechanische vulindicatie ¡ Melkschuimer ¡ Aromadeksel ¡ Zetgroep ¡ Lekschaal 10.2 Reinigingsmiddelen Gebruik alleen geschikte reinigings- middelen. LET OP! Ongeschikte reinigingsmiddelen kun- nen de oppervlakken van het appa- raat beschadigen. ▶ Geen scherpe of schurende reini- gingsmiddelen gebruiken. ▶ Gebruik geen reinigingsmiddelen die alcohol of spiritus bevatten. ▶ Geen harde schuur- of afwas- sponsjes gebruiken. Ongeschikte reinigingsmiddelen en ontkalkingsmiddelen kunnen het ap- paraat beschadigen. ▶ Voor het ontkalken geen puur ci- troenzuur, azijn of middelen op azijnbasis gebruiken. ▶ Geen ontkalkingsmiddel met fos- forzuur gebruiken. ▶ Gebruik alleen ontkalkingstabletten en reinigingstabletten die speciaal voor het apparaat zijn ontwikkeld.

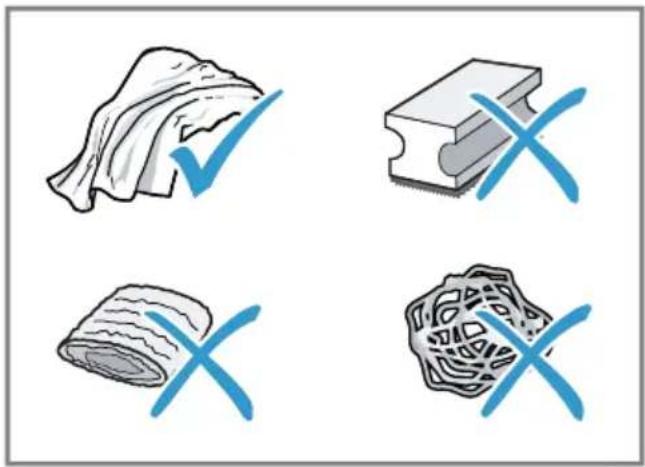

• "Accessoires", Pagina120 Tips ¡ Was nieuwe sponsdoekjes grondig om eventuele zouten hieruit te ver- wijderen. Deze zouten kunnen een roestlaagje op roestvrijstalen op- pervlakken veroorzaken. ¡ Verwijder resten van kalk, koffie, melk, reinigings- en ontkalkingsop- lossingen altijd zo snel mogelijk om corrosievorming te voorkomen. 10.3 Apparaat reinigen WAARSCHUWING Kans op elektrische schok! Binnendringend vocht kan een schok veroorzaken. ▶ Nooit het apparaat of het netsnoer in water dompelen. ▶ Op de stekkerverbinding van het apparaat mag geen vloeistof over- lopen. ▶ Geen stoomreiniger of hogedruk- reiniger gebruiken om het appa- raat te reinigen. WAARSCHUWING Kans op brandwonden! Enkele apparaatonderdelen worden zeer heet. ▶ Nooit hete apparaatonderdelen aanraken. ▶ Na het gebruik de hete apparaat- onderdelen laten afkoelen voordat u deze aanraakt.

1. Haal de stekker van het apparaat

uit het stopcontact.

2. De behuizing, de hoogglansopper-

vlakken en het bedieningspaneel met een microvezeldoekje reini- gen.nl Reiniging en onderhoud

3. Het uitloopsysteem na de drankaf-

name reinigen met een zachte, vochtige doek.

4. De watertank spoelen met helder,

5. Wanneer het apparaat, bijvoor-

beeld tijdens een vakantie, langere tijd niet is gebruikt, moet het volle- dige apparaat inclusief uitneemba- re delen zoals zetgroep of water- tank worden gereinigd. Opmerking:Het apparaat wordt auto- matisch gespoeld als u het in koude toestand inschakelt of na afname van koffie uitschakelt. Zo reinigt het sys- teem zichzelf. 10.4 Lekschaal en koffiedikre- servoir reinigen Leeg en reinig de lekschaal en het koffiedikreservoir dagelijks om afzet- tingen te voorkomen. Volg de geïllu- streerde instructies aan het begin van deze gebruiksaanwijzing.

• Fig. 11 - 15 10.5 Melkschuimer reinigen Reinig de melkschuimer na elk ge- bruik reinigen om resten te verwijde- ren en de werking in stand te hou- den. WAARSCHUWING Kans op brandwonden! De melkschuimer wordt zeer heet. ▶ Laat de melkschuimer afkoelen voordat u hem aanraakt.

1. Een glas tot de helft met water vul-

len en onder het uitloopsysteem plaatsen.

2. De melkschuimer helemaal naar

3. Op toets drukken.

a Het melksysteem wordt gereinigd.

4. De melkschuimer naar boven

schuiven en af laten koelen.

5. De melkschuimer uitnemen en

ten. Opmerking:Druk op toets om het proces voortijdig te stoppen. Tip:U kunt de melkschuimer in de vaatwasser reinigen. Verwijder de so- presten aan de melkschuimer na het spoelen grondig. 10.6 Zetgroep reinigen Verwijder en reinig in aanvulling op de automatische spoeling regelmatig de zetgroep. Volg de geïllustreerde instructies aan het begin van deze gebruiksaanwijzing. WAARSCHUWING Kans op brandwonden! Enkele apparaatonderdelen worden zeer heet. ▶ Nooit hete apparaatonderdelen aanraken. ▶ Na het gebruik de hete apparaat- onderdelen laten afkoelen voordat u deze aanraakt. LET OP! Door ondeskundige reiniging kan de zetgroep beschadigd raken. ▶ Geen afwasmiddel gebruiken. ▶ Geen azijn- en zuurhoudende reini- gingsmiddelen gebruiken. ▶ Niet in de vaatwasser reinigen.

• Fig. 16 - 25 Opmerking:De deur kan alleen wor- den gesloten wanneer de zetgroep en lekschaal correct zijn geplaatst.Reiniging en onderhoud nl

10.7 Serviceprogramma's Afhankelijk van de waterhardheid en gebruiksintensiteit van het apparaat brandt de toets . Ontkalk en reinig uw apparaat met het pro- gramma. LET OP! Een ondeskundige of niet bijtijds uit- gevoerde reiniging en ontkalking kan het apparaat beschadigen. ▶ Voer Calc'nClean onmiddellijk uit volgens de instructies. ▶ Alleen reinigingstabletten in de schacht van de zetgroep doen. ▶ Geen ontkalkingstabletten of ande- re middelen in de schacht van de zetgroep doen. Tip:Reinig de zetgroep en plaats hem weer voordat u het servicepro- gramma start. Reinig de melkschui- mer. Calc'nClean starten Het proces duurt ca.40minuten.

1. Toets ten minste 5se-

conden ingedrukt houden. a LED gaat branden.

3. De lekschaal en koffiedikhouder

4. De zetgroep verwijderen en reini-

5. Een reinigingstab in de schacht

van de zetgroep doen en de zet- groep weer plaatsen.

6. De lekschaal en de koffiedikhou-

der weer plaatsen en de deur slui- ten. a LED gaat branden.

7. Als er een waterfilter aanwezig is,

dit filter verwijderen.

8. Vul de lege watertank tot de mar-

kering 0,5l met lauw water en los hierin een Bosch ontkalkingstablet op.

9. Plaats de watertank en zet een re-

servoir met een capaciteit van ca. 1l onder het uitloopsysteem. 10.Wanneer knippert, druk dan op toets . a Het programma start, reinigt en ontkalkt het apparaat. a pulseert. a Het proces duurt ca.20minu- tenminuten. a LED gaat branden. 11.Het reservoir legen en de deur openen. 12.De lekschaal leegmaken en terug- plaatsen. 13.De deur sluiten en het reservoir weer onder het uitloopsysteem zet- ten. a LED gaat branden. 14.De watertank reinigen.nl Reiniging en onderhoud

Als u het waterfilter hebt uitgeno- men, plaats het waterfilter dan weer. 15.Vul de watertank tot de markering max met vers, koud drinkwater zonder koolzuur. 16.Wanneer knippert, druk dan op toets . a Het programma start, reinigt en spoelt het apparaat. a pulseert. a LED gaat branden. 17.De lekschaal en koffiedikhouder uitnemen en legen. 18.De lekschaal en koffiedikhouder reinigen en weer plaatsen. a Het programma is beëindigd en het apparaat is weer klaar voor ge- bruik. Serviceprogramma resetten Als het serviceprogramma bijv. door een stroomuitval wordt onderbroken, gaan en branden.

1. De watertank reinigen.

Als u het waterfilter hebt uitgeno- men, plaats het waterfilter dan weer.

2. Vul de watertank tot de markering

max met vers, koud drinkwater zonder koolzuur.

3. Op toets drukken.

a Het serviceprogramma start en spoelt het apparaat. Het proces duurt ca.2minuten.

4. De lekschaal leegmaken, reinigen

a Het programma is beëindigd en het apparaat is weer klaar voor ge- bruik.Storingen verhelpen nl

Storingen verhelpen 11 Storingen verhelpen Storingen verhelpen Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten. WAARSCHUWING Kans op elektrische schok! Ondeskundige reparaties zijn gevaarlijk. ▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren. ▶ Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor repa- ratie van het apparaat. ▶ Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een an- dere gekwalificeerde persoon. Storing Oorzaak en probleemoplossing Apparaat reageert niet meer. Apparaat heeft een storing.

1. Trek de stekker uit het stopcontact en wacht 60se-

2. Steek de stekker in het stopcontact.

Apparaat geeft alleen water af, geen koffie. Leeg bonenreservoir wordt niet door het apparaat her- kend. ▶ Vu koffiebonen bij. Koffiebonen zijn te vettig en vallen niet in het maal- werk. ▶ Tik licht tegen het bonenreservoir. ▶ Gebruik een andere koffiesoort. ▶ Gebruik geen vettige bonen. ▶ Reinig het lege bonenreservoir met een vochtige doek. Zetgroep is niet correct aangebracht. ▶ Schuif de zetgroep helemaal naar achter. Sterk wisselende kof- fie- of melkschuim- kwaliteit. Het apparaat is verkalkt. ▶ Ontkalk het apparaat. Koffie wordt niet of slechts druppelsge- wijs afgegeven. Ingestelde inhoud wordt niet bereikt. Maalgraad is te fijn ingesteld. ▶ Stel de maalgraad grover in.

• "Maalgraad instellen", Pagina124 Het apparaat is sterk verkalkt. ▶ Ontkalk het apparaat. Er zit lucht in het waterfilter.nl Storingen verhelpen

Storing Oorzaak en probleemoplossing Koffie wordt niet of slechts druppelsge- wijs afgegeven. Ingestelde inhoud wordt niet bereikt.

1. Dompel het waterfilter met de opening naar boven

zo lang in water tot er geen luchtbellen meer ont- snappen.

2. Breng het filter hierna aan.

Apparaat is verontreinigd. ▶ Reinig de zetgroep. ▶ Ontkalk en reinig het apparaat. Resten ontkalkingsmiddel verstoppen watertank.

1. Verwijder de watertank.

2. Reinig de watertank grondig.

Koffiesterkte is te hoog ingesteld. ▶ Verlaag de koffiesterkte. Melk of melkmixdran- ken zijn te heet. Melkschuim is te grof en aanzuiging maakt veel lawaai. In het glas of kopje zit te weinig melk.

1. Gebruik meer melk.

2. Wijzig de schuimduur.

Melk of melkmixdran- ken zijn te koud. In het glas of kopje zit te veel melk.

1. Gebruik minder melk.

2. Wijzig de schuimduur.

Melk in het glas of kopje is te koud. ▶ Gebruik lauwe melk. Koffie heeft geen cre- malaag. Koffiesoort is niet optimaal. ▶ Gebruik een koffiesoort met een hoger aandeel Ro- busta-bonen. ▶ Gebruik een donkerder gebrande soort bonen. Koffiebonen zijn niet meer brandvers. ▶ Gebruik versie koffiebonen. Maalgraad is niet op koffiebonen afgestemd. ▶ Stel de maalgraad fijner in.

• "Maalgraad instellen", Pagina124 Koffie is te zuur. Maalgraad is te grof ingesteld. ▶ Stel de maalgraad fijner in.

• "Maalgraad instellen", Pagina124 Koffiesoort is niet optimaal. ▶ Gebruik een koffiesoort met een hoger aandeel Ro- busta-bonen. ▶ Gebruik een donkerder gebrande soort bonen.Storingen verhelpen nl

• "Maalgraad instellen", Pagina124 Koffiesoort is niet optimaal. ▶ Gebruik een andere koffiesoort. Koffie smaakt ver- brand. Maalgraad is te fijn ingesteld. ▶ Stel de maalgraad grover in.

• "Maalgraad instellen", Pagina124 Koffiesoort is niet optimaal. ▶ Gebruik een andere koffiesoort. Wisselende melk- schuimkwaliteit. Melkschuimkwaliteit is afhankelijk van gebruikte soort melk of plantaardige drank. ▶ Optimaliseer het resultaat via de keuze van de soort melk of plantaardige drank. Apparaat geeft geen melkschuim af. Het apparaat is sterk verkalkt. ▶ Ontkalk het apparaat. Melkschuimer is vervuild. ▶ Reinig de melkschuimer in de vaatwasser. Melkschuimer bereikt melk niet.

1. Gebruik meer melk.

2. Controleer of de melkschuimer de melk bereikt.

3. Schuif het uitloopsysteem helemaal naar beneden.

Apparaat geeft geen drank af. Er zit lucht in het waterfilter.

1. Dompel het waterfilter met de opening naar boven

zo lang in water tot er geen luchtbellen meer ont- snappen.

2. Breng het filter hierna aan.

▶ Druk het waterfilter stevig en recht in de tankaan- sluiting. Resten ontkalkingsmiddel verstoppen watertank.

1. Verwijder de watertank.

2. Reinig de watertank grondig.

Op binnenste appa- raatbodem bevindt zich lekwater. Lekschaal is te vroeg uitgenomen. ▶ Verwijder de lekschaal pas enkele seconden na de laatste drankafname. De zetgroep kan niet worden verwijderd. Vergrendeling kan niet worden ontgrendeld, zetgroep klemt. ▶ Schakel het apparaat uit en na 3minuten opnieuw in.nl Storingen verhelpen

Storing Oorzaak en probleemoplossing Maalwerk start niet. Apparaat is te heet.

1. Koppel het apparaat los van het stroomnet.

2. Wacht 1 uur om het apparaat te laten afkoelen.

LED gaat branden hoewel watertank vol is. Watertank ontbreekt of is verkeerd geplaatst. ▶ Breng de watertank juist aan. Er is koolzuurhoudend water in de watertank aanwe- zig. ▶ Vul de watertank met vers drinkwater. Vlotter in de watertank zit vast.

1. Verwijder de watertank.

2. Reinig de watertank grondig.

Nieuw waterfilter is niet volgens de gebruiksaanwijzing gespoeld.

1. Spoel het waterfilter volgens de gebruiksaanwijzing.

2. Neem het waterfilter in gebruik.

Er zit lucht in het waterfilter.

1. Dompel het waterfilter met de opening naar boven

zo lang in water tot er geen luchtbellen meer ont- snappen.

2. Breng het filter hierna aan.

Waterfilter is oud. ▶ Breng een nieuw waterfilter aan. Door kalkafzettingen in de watertank raakt het sys- teem verstopt.

1. Reinig de watertank grondig.

2. Start het serviceprogramma Calc'nClean.

Alle LED's knipperen. Problemen bij de spanningsvoorziening houden aan. ▶ Gebruik het apparaat alleen bij 220-240V. LED ver- schijnt heel vaak. Onthard water bevat nog geringe hoeveelheden kalk.

1. Breng een nieuw waterfilter aan.

2. Stel de waterhardheid juist in.

Onjuist of onvoldoende ontkalkingsmiddel gebruikt. ▶ Gebruik uitsluitend geschikte tabs voor het ontkal- ken.Storingen verhelpen nl

Storing Oorzaak en probleemoplossing Apparaat kan niet wor- den bediend. LED's branden of knipperen. Apparaat bevindt zich in demomodus.

2. Neem de watertank uit.

3. Vul de watertank met vers water.

4. Plaats de watertank terug.

LED knippert. Deur is niet juist gesloten. ▶ Druk de deur goed dicht. Apparaat is te heet.

1. Koppel het apparaat los van het stroomnet.

2. Wacht 1 uur om het apparaat te laten afkoelen.

LED gaat branden hoewel lekschaal leeg is. Apparaat is uitgeschakeld en herkent het legen niet.

1. Schakel het apparaat in en verwijder de lekschaal.

2. Breng de lekschaal opnieuw aan.

LED knippert en al- le drank-LED's knippe- ren. Watertank ontbreekt of is verkeerd geplaatst. ▶ Breng de watertank juist aan. Leidingsysteem in het apparaat is droog. ▶ Breng de watertank juist aan. ▶ Vul de watertank met vers, koud drinkwater zonder koolzuur. Er zit lucht in het waterfilter.

1. Dompel het waterfilter met de opening naar boven

zo lang in water tot er geen luchtbellen meer ont- snappen.

2. Breng het filter hierna aan.

LED's , en knipperen. Omgevingstemperatuur is te laag. ▶ Laat het apparaat werken bij temperaturen boven 5°C. LED's en knip- peren. Zetgroep is sterk verontreinigd of kan niet worden ver- wijderd. ▶ Start het apparaat opnieuw op. ▶ Reinig de zetgroep. LED's knipperen. Apparaat heeft een storing. ▶ Start het apparaat opnieuw op. en bran- den. Ontkalkingsproces is onderbroken. ▶ Ga te werk zoals in het hoofdstuk

• "Serviceprogramma resetten", Pagina130 is be- schreven.nl Transporteren, opslaan en afvoeren

Transporteren, opslaan en afvoeren 12 Transporteren, op- slaan en afvoeren Transporteren, opslaan en afvoeren 12.1 Vorstbeveiliging active- ren Bescherm het apparaat tijdens trans- port en opslag tegen de inwerking van vorst. LET OP! Vloeistofresten in het apparaat kun- nen het apparaat tijdens transport of opslag beschadigen. ▶ Voorafgaand aan transport of op- slag het leidingsysteem leegma- ken. Vereisten ¡ Het apparaat is klaar voor gebruik. ¡ De watertank is gevuld.

1. Een grote kom onder het uitloop-

systeem plaatsen en de melkschui- mer omlaag schuiven.

2. Toets ten minste 5seconden

ingedrukt houden. a De LED van de toets knippert en het apparaat warmt nu op.

3. Haal de watertank eraf wanneer er

stoom uit de melkschuimer komt.

4. Laat het apparaat uitdampen en

wacht tot de LED knippert en al- le drank-LED's knipperen.

5. Schakel het apparaat uit met .

6. De watertank en de lekschaal leeg-

maken en het apparaat grondig reinigen.

7. Haal de stekker van het apparaat

uit het stopcontact. U kunt het apparaat nu transporte- ren of opslaan. Opmerking:De zetgroep is nu bevei- ligd en u kunt deze niet uitnemen. 12.2 Afvoeren van uw oude apparaat Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen op- nieuw worden gebruikt.

1. De stekker van het netsnoer uit het

stopcontact trekken.

2. Het netsnoer doorknippen.

3. Voer het apparaat milieuvriendelijk

af. Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoer- methoden. Dit apparaat is geken- merkt in overeenstem- ming met de Europese richtlijn 2012/19/EU be- treffende afgedankte elektrische en elektroni- sche apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het ka- der aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Servicedienst 13 Servicedienst Servicedienst Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetref- fende Ecodesign-verordening kunt u voor de duur van ten minste 7 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen. Opmerking:Het inschakelen van de servicedienst in het kader van de fa- brieksgarantievoorwaarden is gratis.Technische gegevens nl

Gedetailleerde informatie over de ga- rantieperiode en garantievoorwaar- den in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website. Als u contact opneemt met de servi- cedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig. De contactgegevens van de service- dienst vindt u in de meegeleverde servicedienstlijst of op onze website. 13.1 Productnummer (E-nr.) en productienummer (FD) Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Om uw apparaatgegevens en de ser- vicedienst-telefoonnummers snel te- rug te kunnen vinden, kunt u de ge- gevens noteren. Technische gegevens 14 Technische gegevens Technische gegevens Spanning 220– 240V∼ Frequentie 50/60Hz Aansluitwaarde 1300W Maximale pompdruk, statisch 15 bar Maximale capaciteit, watertank (zonder fil- ter) 1,3l Maximale capaciteit, bonenreservoir ≈250g Lengte netsnoer 100cm Apparaathoogte 38,3cm Apparaatbreedte 25,1cm Apparaatdiepte 43,3cm Gewicht, leeg ≈8-9kg Type maalwerk Keramisch/ staalpl
