Producttype	Koelkast-vriezer (4 sterren)
Merk	Severin
Model	GS 8863
Totaalvolume	61 L
Afmetingen (H × B × D)	840 × 450 × 475 mm
Gewicht	23,7 kg
Energielabel	E
Jaarverbruik	156 kWh/jaar
Klimaatklasse	N-ST-T (16-43 °C)
Vriescapaciteit	3,0 kg/24u
Autonomie bij stroomuitval	8 uur
Geluidsniveau	38 dB(A) – Klasse C
Koelmiddel	Isobutaan (R600a)
Ontdooiing	Handmatig
Snelvriezen	Nee
Deurslag omkeerbaar	Ja
Verstelbare voeten	Ja, aan de voorkant
Installatietype	Vrijstaand
Voeding	Zie typeplaatje (230 V ~ 50 Hz)
IJsblokjesmaker	Ja, met meegeleverde bak

Veelgestelde vragen - GS 8863 SEVERIN

Hoe stel ik de temperatuur in?

Gebruik de thermostaat aan de achterkant van het apparaat. Draai hem naar stand 4 voor normaal gebruik, naar 5-7 voor meer kou, en naar 1-3 voor minder kou. Wacht enkele uren tot de temperatuur stabiel is.

Hoe keer ik de deurslag om?

Koppel het apparaat los. Verwijder het achterpaneel, schroef de scharnieren los, verwijder de deur, en monteer de scharnieren aan de andere kant. Schroef het paneel en de voeten weer vast. Het is raadzaam om met twee personen te werken en de handleiding te raadplegen voor de gedetailleerde stappen.

Wat is de maximale vriescapaciteit per dag?

De maximale vriescapaciteit is 3,0 kg per 24 uur. Overschrijd deze hoeveelheid niet om snelvriezen te garanderen en de kwaliteit van het voedsel te behouden.

Hoe ontdooi ik de vriezer?

Koppel het apparaat los, verwijder het voedsel en laat de deur openstaan. Plaats bakjes met warm water (niet kokend) binnenin om het te versnellen. Gebruik geen mechanisch gereedschap of verwarming. Droog het grondig af na het ontdooien.

Wat te doen bij stroomuitval?

Laat de deur gesloten om de kou te behouden. De autonomie is ongeveer 8 uur. Als de stroomuitval langer duurt, consumeer dan snel de bederfelijke producten. Vries ontdooide producten niet opnieuw in.

Welke voedingsmiddelen kunnen worden ingevroren?

Alle verse etenswaren kunnen worden ingevroren, behalve koolzuurhoudende dranken, warme gerechten en gesloten glazen flessen. Verpak ze luchtdicht in diepvrieszakken of aluminiumfolie en label ze met datum en inhoud.

Hoe reinig ik het apparaat?

Koppel het los. Gebruik lauw water en een mild afwasmiddel. Gebruik geen schurende of alcoholische reinigingsmiddelen. Veeg af met een vochtige doek en daarna droog. Giet geen water in het apparaat. Reinig regelmatig de oppervlakken die in contact komen met voedsel.

Waar plaats ik de koelkast?

Plaats hem in een droge, goed geventileerde ruimte, uit de buurt van zonlicht en warmtebronnen (oven, radiator). Laat minimaal 10 cm ruimte aan de achterkant voor luchtcirculatie en 60 mm aan de zijkant om de deur 90° te kunnen openen.

Wat te doen als het apparaat lawaai maakt?

Controleer of hij waterpas staat (verstelbare voeten). Zorg ervoor dat hij geen meubels of voorwerpen raakt. Compressor- en koelmiddelcirculatiegeluiden zijn normaal. Als het geluid abnormaal is, neem dan contact op met de klantenservice.

Hoe maak ik ijsblokjes?

Vul de ijsblokjesbak voor 3/4 met drinkwater en plaats hem in het vriesvak. Na een paar uur kunt u de ijsblokjes losmaken door de bak 5 minuten op kamertemperatuur te laten staan of door hem voorzichtig te verdraaien.

GEBRUIKSAANWIJZING GS 8863 SEVERIN

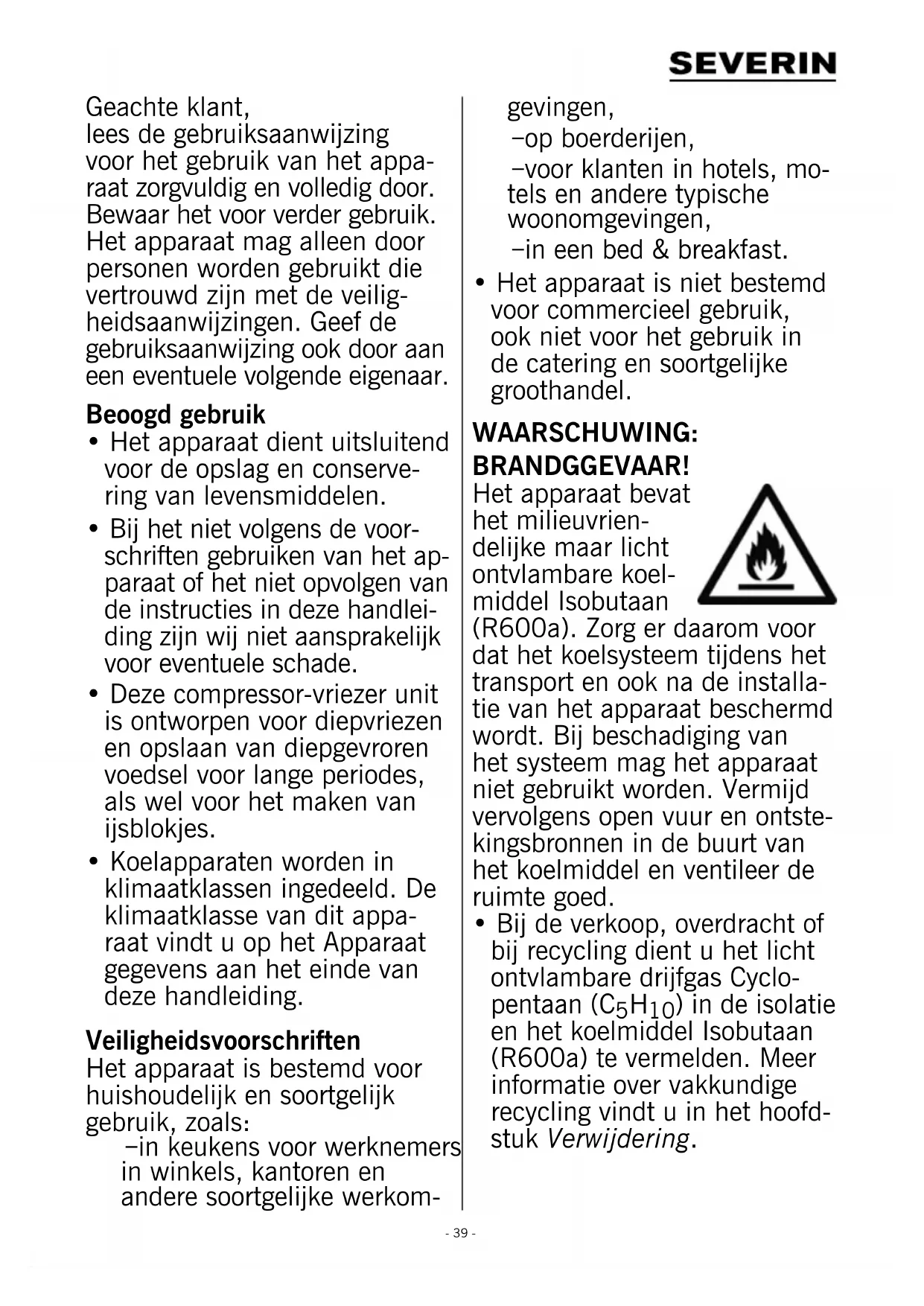

NL Gebruiksaanwijzing Tafeldiepvriezer 39

Geachte klant, lees de gebruiksaanwijzing voor het gebruik van het appa- raat zorgvuldig en volledig door. Bewaar het voor verder gebruik. Het apparaat mag alleen door personen worden gebruikt die vertrouwd zijn met de veilig- heidsaanwijzingen. Geef de gebruiksaanwijzing ook door aan een eventuele volgende eigenaar.

Beoogd gebruik

• Het apparaat dient uitsluitend voor de opslag en conserve-ring van levensmiddelen.
• Bij het niet volgens de voorschriften gebruiken van het apparaat of het niet opvolgen van de instructies in deze handleiding zijn wij niet aansprakelijk voor eventuele schade.
• Deze compressor-vriezer unit is ontworpen voor diepvriezen en opslaan van diepgevroren voedsel voor lange periodes, als wel voor het maken van ijsblokjes.
• Koelapparaten worden in klimaatklassen ingedeeld. De klimaatklasse van dit apparaat vindt u op het Apparaat gegevens aan het einde van deze handleiding.

Veiligheidsvoorschriften

Het apparaat is bestemd voor huishoudelijk en soortgelijk gebruik, zoals:

-in keukens voor werknemers in winkels, kantoren en andere soortgelijke werkom-

gevingen,

-op boerderijen,

-voor klanten in hotels, motels en andere typische woonomgevingen, -in een bed & breakfast.

- Het apparaat is niet bestemd voor commercieel gebruik, ook niet voor het gebruik in de catering en soortgelijke groothandel.

Het apparaat bevat het milieuvrien- delijke maar licht ontvlambare koel- middel Isobutaan (R600a). Zorg er daarom voor dat het koelsysteem tijdens het transport en ook na de installatie van het apparaat beschermd wordt. Bij beschadiging van het systeem mag het apparaat niet gebruikt worden. Vermijd vervolgens open vuur en ontstekingsbronnen in de buurt van het koelmiddel en ventileer de ruimte goed.

- Bij de verkoop, overdracht of bij recycling dient u het licht ontvlambare drijfgas Cyclopentaan (C 5 H 10 ) in de isolatie en het koelmiddel Isobutaan (R600a) te vermelden. Meer informatie over vakkundige recycling vindt u in het hoofdstuk Verwijdering.

• WAARSCHUWING! Beschadig het koelcircuit niet. Lekkend koelmiddel kan oogletsel veroorzaken of ontvlammen.
• WAARSCHUWING! Blokkeer de ventilatieopeningen van het apparaat niet met in-bouwmeubels. Er moet voor voldoende ventilatie worden gezorgd.
• WAARSCHUWING! Gebruik in de binnenruimte geen elektrische apparaten (bijv. ijsmakers) die niet in deze handleiding worden beschreven.
• Bij het opzetten van het apparaat is ervoor zorg te dragen, dat het netaansluitingssnoer niet wordt ingeklemd of beschadigt.
• Portable meervoudige stekker-dozen of netvoedingen mogen niet aan de achterkant van het apparaat worden ge-plaatst.
• Voor het aansluiten van het apparaat moet gecontroleerd worden of het apparaat en het netsnoer tijdens het transport niet beschadigd zijn. In het geval van een beschadiging mag het apparaat niet gebruikt worden.
• In dit apparaat mogen geen explosieve stoffen, zoals spuitbussen met licht ontvlambaar drijfgas, worden opgeslagen.
• Als er reparaties of ingrepen aan het apparaat noodzakelijk

zijn, moeten deze door een geautoriseerde klantenservice worden uitgevoerd om de veiligheidsvoorschriften in acht te nemen en gevaren te voorkomen. Dit geldt ook voor de vervanging van het netsnoer.

• Het apparaat mag door kinderen vanaf 8 jaar en door personen met een lichte lichamelijke, sensorische of mentale beperking of een gebrek aan ervaring en/ of kennis worden gebruikt wanneer zij onder toezicht staan of instructies over het veilige gebruik van het apparaat hebben gekregen en de daaruit voortvloeiende gevaren hebben begrepen.
• Kinderen tussen 3 en 8 jaar mogen het koel-/ vriesappa-raat laden en lossen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mo-gen niet door kinderen zonder toezicht worden uitgevoerd.
• Voor regelmatig onderhoud is lauwwarm water met toevoeging van een afwasmiddel geschikt. In het hoofdstuk Reiniging en ontdooien (onderhoud) vindt u meer informatie over het reinigen.
• Om de vervuiling van levensmiddelen te vermijden, zijn de volgende aanwijzingen na te komen:
• Als de deur voor een langer tijd wordt geopend, kan het

tot een aanmerkelijke temperatuurstijging in de vakken van het apparaat komen.

• De vlakken, die met levensmiddelen en toegankelijke afloopsystemen in aanraking komen, moeten regelmatig worden gezuiverd.
• Bewaar rauw vlees en vis in geschikte verpakkingen in de koel-/ vriesapparaat zodat het andere levensmiddelen niet raakt of op deze druipt.

• Als het koel-/ vriesapparaat voor een langere tijd leeg staat, het apparaat afzetten, ontdooien, reinigen en de deur openlaten om schimmel-vorming te vermijden.

• Om persoonlijk letsel en materiële schade te voorkomen, mag het apparaat alleen verpakt worden getransporteerd en zijn er twee personen nodig om het apparaat te plaatsen.

• Let op! Houd kinderen uit de buurt van verpakkingsmateriaal. Gevaar voor verstikking!
• Controleer het netsnoer regelmatig op beschadigingen. In het geval van een beschadiging mag het apparaat niet meer worden gebruikt.
• Gebruik geen elektrische apparaten in de opslagruimte, om brandgevaar te voorkomen. Plaats ook geen vloeistofreservoirs op het apparaat zodat eventueel lekkende vloeistoffen de elektronica en de isolatie niet kunnen beschadigen.
• Bewaar drank met een hoog alcoholpercentage alleen goed afgesloten en staand.
• Bewaar geen glazen flessen met bevriesbare vloeistoffen of met koolzuurhoudende vloeistoffen in de vriezer van het apparaat, omdat deze tijdens het invriezen kunnen barsten.
• Consumeer geen levensmiddelen die over de datum zijn. Dit kan leiden tot een voedselvergiftiging. Reeds ontdooide levensmiddelen niet opnieuw invriezen.
• Misbruik geen rekken, vakken, deuren enz. als loop- of steunvlak.
• Hanteer geen open vuur of ontstekingsbronnen in de binnenruimte van het apparaat.
• Trek de stekker uit het stopcontact, -bij storingen tijdens het gebruik, -voor elke reiniging, -bij werkzaamheden aan het apparaat.
• Trek de stekker niet aan het netsnoer uit het stopcontact; trek altijd aan de stekker zelf.
• Technische wijzigingen voorbehouden.

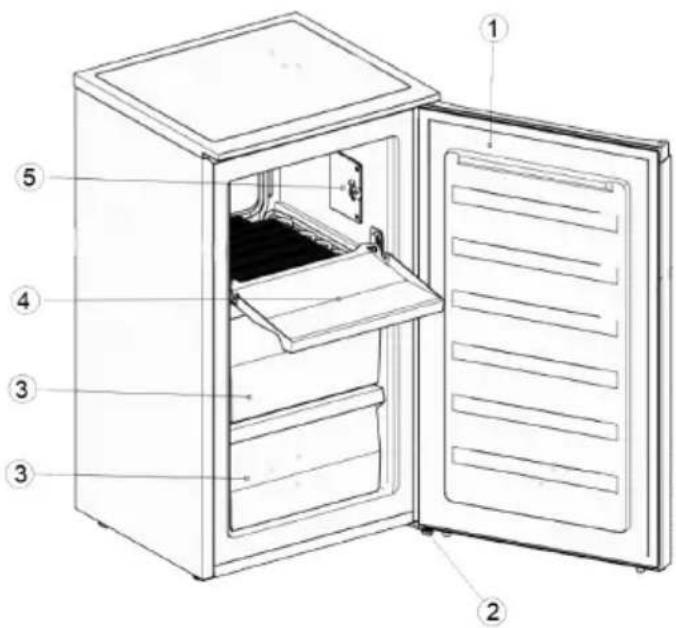

Omschrijving apparaat

1 Deur vriesruimte

2 Regelbare schroefvoeten

3 Vriesboxen

4 Vriesvak met klep

5 Temperatuurregelaar

Transport van het apparaat

• Tijdens het transport moeten alle bewegen-de delen in en aan het apparaat betrouw-baar worden bevestigd om beschadigingen te voorkomen.
• Het apparaat moet in verticale werkstand worden getransporteerd en mag niet meer dan 30° worden gekanteld. Wacht na het plaatsen 30 minuten voordat u het apparaat op het stroomnet aansluit.
• Als u het apparaat onder een hoek van meer dan 30° hebt getransporteerd, moet u 4 uur wachten voordat u het op het stroomnet aansluit.

Voor het eerste gebruik

• Verwijder de beschermfolie en al het verpakkingsmateriaal incl. de transportbeschermingen van de opslagvlakken en de planken van het apparaat.
• Zorg voor een milieuvriendelijke verwijdering van het verpakkingsmateriaal.
• Wanneer u het apparaat voor het eerst inschakelt ruikt het apparaat misschien 'nieuw'. Deze geur verdwijnt zodra het apparaat met het koelen begint.
• Reinig de binnenruimte met lauwwarm water met toevoeging van een afwasmiddel. Reinig de accessoires apart in spoelwater, niet in de vaatwasser.
• Laat het apparaat 24 uur werken voordat het met levensmiddelen wordt gevuld, zodat de gewenste temperatuur kan worden bereikt.

Het plaatsen van het apparaat

• Het apparaat dient in een droge en goed geventileerde ruimte te worden geplaatst.
• Het apparaat kan bij een luchtvochtigheid van max. 70 % worden gebruikt.
• De omgevingstemperatuur waarbij het apparaat kan worden gebruikt, vindt u op het productinformatieblad aan het einde van deze handleiding.
• Plaats het apparaat niet buiten.
• Zorg ervoor dat de stekker altijd uit het stopcontact kan worden getrokken.
• Bescherm het apparaat tegen direct zonlicht. Hij mag niet in de buurt van warmtebronnen (oven, radiator, enz.) worden geplaatst. Wanneer dit niet kan worden vermeden, moet er een isolatie tussen warmtebron en apparaat worden geplaatst.
• Het apparaat mag niet in een kast worden ingebouwd. De montage van het apparaat direct onder een plank of een kast is niet toegestaan.

- Een oneffen vloeroppervlak kan met de twee in hoogte verstelbare pootjes aan de voorkant worden opgeheven om stabiliteit te garanderen.

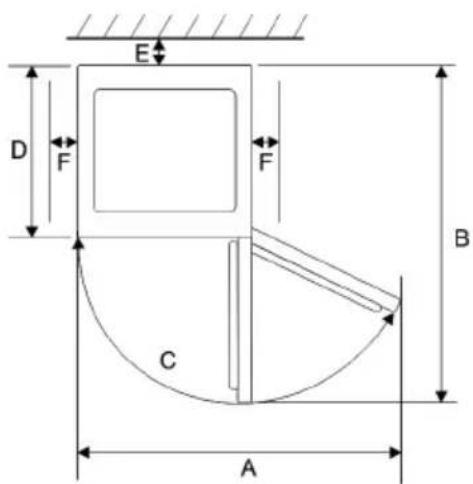

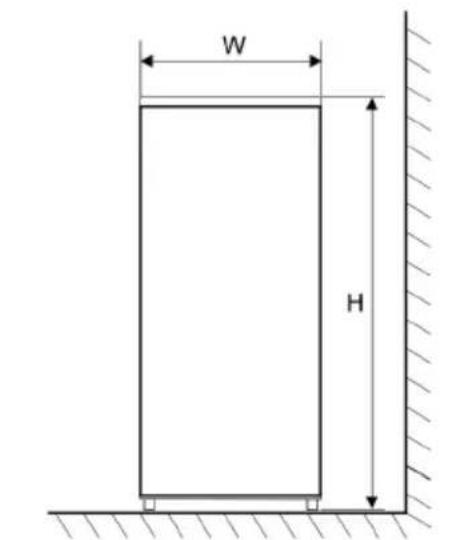

Installatieafmetingen

Als het apparaat aan de zijkant van een wand wordt geplaatst, moet u een zijdelingse afstand van ten minste 60 mm aanhouden, zodat de deuren van het apparaat 90° kunnen worden geopend.

W H

E D F F B C A

Breedte (W)	Diepte (D)	Hoogte (H)
450 mm 475	mm 840 mm

A B C E F
930 mm 883 mm 180° 30 mm 100 mm

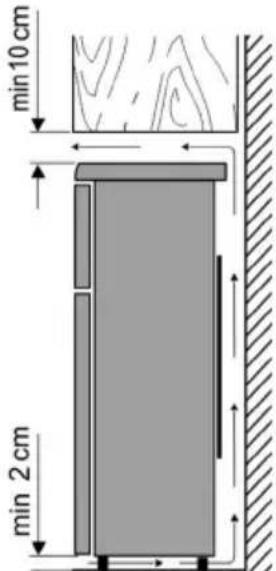

Ventilatie

min 10 cm min 2 cm

De achter het apparaat opgewarmde lucht moet vrij kunnen circuleren. Daarom mag de luchtcirculatie niet worden gehinderd.

Let op! Blokkeer geen ventilatieopeningen op het achterste gedeelte van de bovenste afdekplaten!

Aansluiting

• Voor het aansluiten van het apparaat moet gecontroleerd worden of het apparaat en het netsnoer tijdens het transport niet beschadigd zijn.
• Sluit het apparaat alleen aan op een volgende de voorschriften geïnstalleerd stopcontact met aardingscontact. De netspanning moet overeenkomen met de spanning die op het typeplaatje van het apparaat is aangegeven.
• Het apparaat voldoet aan de richtlijnen, die voor de CE-markering bindend zijn.
• Sluit het apparaat niet op een omvormer aan.
• Het netsnoer mag de achterkant van het apparaat niet aanraken om trilgeluiden te voorkomen.
• Het apparaat wordt in werking gesteld door het netsnoer in het stopcontact te steken.
• Om het apparaat volledig uit te schakelen moet de stekker uit het stopcontact worden gehaald.
• Als het apparaat van het stroomnet is losgekoppeld, wacht dan ca. 5 minuten na het insteken van de stekker voordat u de thermostaat instelt.

Operationele controles

De instelling van de temperatuur gebeurt via de regelaar achter op het apparaat.

Plaats hem op de middelste stand (4), om een voor normaal gebruik optimale temperatuur in te stellen. Hoe verder u de regelaar omhoog draait (5-7), hoe lager de temperatuur in het apparaat.

Hoe verder u de regelaar omlaag draait (1-3), hoe hoger de temperatuur in het apparaat.

7→1

Controleer het bereiken van de gewenste temperatuur met behulp van een thermometer.

Vrieskastdeur

De vrieskastdeur moet altijd gesloten blijven om te voorkomen dat levensmiddelen ont-dooien. Dit voorkomt ook grote ophopingen van ijs en vorst. Zorg er daarom voor dat de deur alleen wordt geopend wanneer er levens-middelen worden uitgehaald of erin worden gedaan.

Vriezen / Opslaan van levensmiddelen

• Het apparaat is bestemd voor het invriezen van levensmiddelen, voor het langdurig bewaren van diepvriesproducten en de productie van ijsblokjes.
• Verse levensmiddelen moeten zo snel mogelijk tot de kern worden ingevroren, zodat de voedingswaarde, vitaminen enz. niet verloren gaan. Leg daarom de voor invriezing bereide levensmiddelen in een of twee rijen in de vriezer.
• Breng ze niet in contact met levensmiddelen die al bevroren zijn.
• Overschrijd de maximale invriescapaciteit per dag niet! De corresponderende waarde van de maximale invriescapaciteit vindt u op het productinformatieblad aan het einde van deze handleiding.
• De vriestijd wordt verkort wanneer de in te vriezen levensmiddelen in kleine porties worden verdeeld.

- Bewaar de diepvriesproducten alleen verpakt in het apparaat. Als verpakkingsmateriaal kunt u ongekleurde kunststoffolie/- zakken of aluminiumfolie gebruiken. Ontlucht de verpakking voor het invriezen goed en controleer of deze luchtdicht is. Plak op elke verpakking een etiket met daarop de inhoud, invriesdatum en de uiterste houdbaarheidsdatum.

• Vries geen koolzuurhoudende dranken, geen warme voedingsmiddelen of vloeistoffen in glazen verpakkingen of flessen in.
• Laat de bevroren producten in een koelkast ontdooien. De levensmiddelen behouden hun smaak beter wanneer ze langzaam ontdooien. Bovendien kan de koude die ze afgeven gebruikt worden om de gewenste temperatuur in de koelkast te behouden.
• Laat de deur gesloten als het apparaat bijv. door een stroomuitval voor langere tijd uitgeschakeld is. Dit voorkomt een groter verlies van kou. De maximale bewaartijd bij storingen vindt u in het productinformatieblad aan het einde van de handleiding. Door de verhoogde binnentemperatuur wordt de bewaartijd van het voedsel verkort.

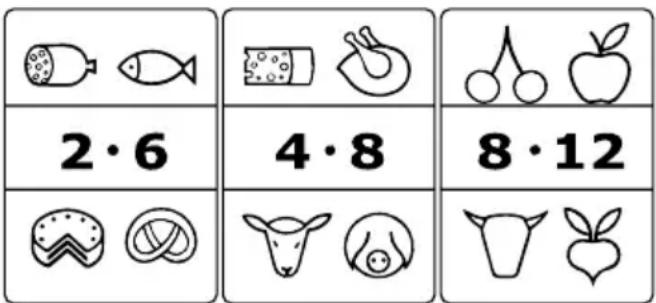

De houdbaarheidsdata voor diepvriesproducten worden in de tabel in maanden gegeven.

2·6 4·8 8·12

Bewaar diepvriesproducten niet langer dan de aangegeven tijd in de vriezer. Het is echter absoluut noodzakelijk dat u de vervaldatum van de bevroren goederen, zoals opgegeven door de fabrikant, in acht neemt.

Maken van ijsblokjes

Een speciaal ijsblokjes bakje is bijgeleverd voor het maken van ijsblokjes. Vul het bakje 34 vol met drinkwater en plaats deze voor een paar uur in het vriesvak. De ijsblokjes zijn gemakkelijk te verwijderen van het bakje wanneer men het voor 5 minuten op kamertemperatuur laat staan.

Reiniging en ontdooien (onderhoud)

Reinigen

• Trek voor het schoonmaken altijd de stekker uit het stopcontact.
  • Giet geen water in het apparaat.
• Voor regelmatig onderhoud is lauwwarm water met toevoeging van een afwasmiddel geschikt.
• Reinig de accessoires afzonderlijk in het spoelwater, niet in de vaatwasser.
• Gebruik geen scherpe, schurende, alcoholische of agressieve reinigingsmiddelen.
• Na het reinigen met schoon water afvegen en alles zorgvuldig afdrogen. Steek de stekker vervolgens met droge handen weer in het stopcontact.
• Om energie te sparen en efficiënt te blijven, moet u de condensor (aan de achterkant) en de compressor ten minste twee keer per jaar met een bezem of stofzuiger reinigen.
• Het typeplaatje in het apparaat mag tijdens het reinigen niet beschadigd of verwijderd worden.

Ontdooien

Als de ijslaag aan de binnenkant ca. 2-4 mm is moet het apparat ontdooid worden. Maak het vrieskast minimaal twee keer per jaar schoon.

• Trek de stekker uit het stopcontact.
• Haal de levensmiddelen uit het apparat en bewaar het zo koel mogelijk bijvoorbeeld samen met bevoren koelementen, afgedekt in een plastic bak. Houd er rekening mee dat de levensduur van de producten door de temperatuursverhoging korter wordt en dat deze zo snel mogelijk geconsumeerd moeten worden.

• Deur openlaten. Om het ontdooien te versnellen plaats u een of meerder pannen met heet, niet kokend water in het vriesvak.

• Waarschuwing! Gebruik geen andere mechanische apparaten, zoals verwarmingstoestellen om het ontdooiproces te versnellen.

• Droog het apparaat na het schoonmaken grondig af.
• Steek de stekker in het stopcontact. Ca. 5 minuten wachten en dan de thermostaat op de gewenste temperatuur instellen.

Tips voor energiebesparing

• Voor het plaatsen van het apparaat moet een koele, droge en goed geventileerde ruimte worden gekozen.
• Bescherm het apparaat tegen direct zonlicht. Het mag niet in de buurt van warmtebronnen (oven, radiator enz.) worden geplaatst. Wanneer dit niet kan worden vermeden, moet er een isolatie tussen de warmtebron en het apparaat geplaatst worden.
• Dek de ventilatieopeningen en -roosters niet af en zorg voor voldoende luchtcirculatie aan de achterkant van het apparaat.
• Laat warme levensmiddelen eerst afkoelen, alvorens ze in het apparaat worden gezet.
• Laat de deur niet te lang open wanneer er levensmiddelen worden uitgehaald of erin worden gedaan, anders wordt ook de ijsvorming in de binnenruimte versneld.
• Stel de temperatuur niet lager in dan noodzakelijk. Meer informatie over temperatuurinstellingen kunt u het hoofdstuk "Operationele controles" vinden.

Bedrijfsgeluiden

Tijdens de werking van het apparaat ontstaan er typische bedrijfsgeluiden. Deze zijn:

• Geluiden van de elektromotor van de werkende compressor. Wanneer de compressor start met werken zijn de geluiden voor korte tijd iets harder.

- Geluiden in de leidingen tijdens de circulaatie van het koelmiddel.

1. Draai de twee schroeven, waarmee het deksel van het apparaat aan de achterkant vast zit, er uit. Verwijder het deksel van het apparaat en leg het opzij.
2. Verwijder de schroeven aan de bovenzijde van het apparaat, en neem het bovenste deurscharnier af.
3. Til de deur iets op en maak hem los van het onderste scharnier. Plaats de deur op een veilige plaats.
4. Kantel het apparaat iets naar achteren en draai de voorste stelvoetjes van het apparaat los.
5. Draai de schroeven waarmee het onderste scharnier vastzit los en verwijder het scharnier.
   Schroef het scharnier en de pootjes aan de andere kant weer vast.
6. Plaats de deur op de lagerpen van het onderste scharnier en druk deze licht tegen het apparaat.
   Plaats het bovenste scharnier met de lagerpen in de bus aan de bovenkant van de deur en bevestig deze met de twee schroeven. Schroef de andere twee schroeven aan de andere kant weer vast..

7. Plaats het apparaatdeksel weer terug en schroef het vast met de twee schroeven.

8. Indien nodig kan de deurscharnier van rechts naar links worden gewisseld.

9. Waarschuwing! Haal de stekker van het apparaat altijd uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.

- Om persoonlijk letsel en materiële schade te voorkomen, moet de deurscharnier door twee personen worden vervangen.

- Wij adviseren om de deurscharnierwissel alleen door gekwalificeerd personeel te laten uitvoeren.

- Voordat u begint met de ombouw, iets belangrijks:

-Let altijd op het aantal ringen op de lagerpennen en schroeven.

-Lijn de deuren altijd precies zo uit dat ze goed sluiten.

Stap A

a) Draai de twee schroeven ① waarmee het deksel van het apparaat ② van achteren wordt bevestigd.
b) Verwijder de deksel en de bovenste tap ② terwijl u de deur vastzet ③ en leg het deksel opzij.
c) Til de deur iets op en maak hem los van het onderste scharnier. Plaats de deur op een veilige plaats.
d) Haal de journaalhouder tevoorschijn ⑧ rechts onderin de deur.
e) Kantel het apparaat iets naar achteren en draai de voorste stelvoetjes ④ van het apparaat los.
f) Draai de schroeven ⑤ van het onderste deurscharnier ⑥ los.

Stap B

a) Raadpleeg tekening B bij het losdraaien van de dragende lagerpen van het onderste deurscharnier ⑥ van de plaat.
b) Draai de plaat zo dat de onderkant naar boven wijst.
c) Dan neem opnieuw de dragende lagerpen op en beveilig het met de moer. Het nieuw geconfigureerde onderste deurscharnier krijgt het nummer ⑦.

Stap C

a) Bevestig het onderste deurscharnier ⑦ linksonder op het apparaat met behulp van de schroeven ⑤.
b) Schroef de voorste stelvoetjes ④ weer vast aan het apparaat.

c) Steek de lagertaphouder ⑧ in het gat links-onder in de deur.
d) Plaats de bovenste astap ③ in de boring links onderaan van de afdekking ②.
e) Plaats de deur op de lagerpen van het onderste deurscharnier ⑦ en druk deze voorzichtig tegen het apparaat.
f) Terwijl u de deur vasthoudt, plaatst u het deksel ② op zijn plaats met de bovenste tap ③ in de deuropening geschoven.
g) Bevestig het deksel ② van achteren met beide schroeven ①.

Schroef		1
Apparaatdek-sel		2
Bovenste lagertap		3
Voetstuk		4
Onderste schroefbout		5
Onderste deurscharnier met rechts scharnierend scharnier		6
Onderste deurscharnier in linkse schar- nierpositie		7
Montage voor lagertap		8

Verwijdering

Apparaten met dit symbool moeten apart van het huisvuil worden afgevoerd. Deze apparaten bevatten waardevolle grondstoffen die gerecycled kunnen worden. Een correcte verwijdering van het apparaat beschermt het milieu en de gezondheid van uw medemensen. Uw gemeente of uw vakhandel kunnen u over correcte afvalverwijdering informeren.

- Trek de stekker uit het stopcontact voor verwijdering en scheidt het netsnoer van het apparaat.

- Het koelmiddel Isobutaan (R600a) en het drijfgas in de isolatie Cyclopentaan (C5H10) zijn licht ontvlambare stoffen en moeten op de juiste wijze worden afge

- Zorg ervoor dat de leidingen van het koel-circuit niet beschadigd worden voordat ze op de juiste manier zijn afgevoerd.

Informatie klantenservice

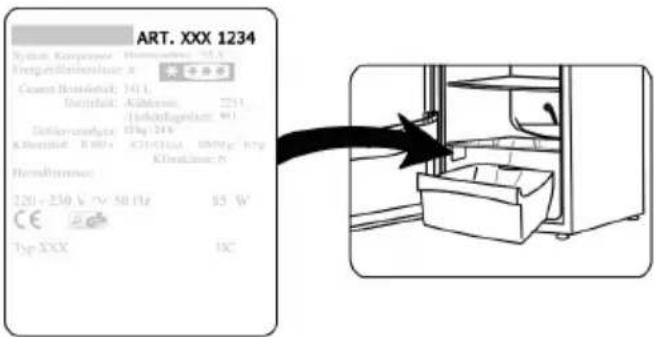

Mocht reparatie nodig zijn, neem dan direct contact op met de service-hotline met een storingsmelding. Noteer het artikelnummer van het typeplaatje van het apparaat (zie afbeelding), omdat dit voor een optimale afhandeling nodig is.

ART. XXX 1234 System Kezepenyl: Homeless 10.5 Ungeltenborelase x 大半曲率 Count Household: 10 L Institute: Kühner, 224 (Heldelkagnetate): 91 Dollar-undicate: Dkg 24 h KChannel: Rm/s: KCl-Clust, 1000 g/kg Kl-Clustane: N Hormiliterase: 220 + 230 V - 70 Hz 35 W CE Type XXX 15C

Oplossing van storingen

Hieronder volgt een tabel met mogelijke storingen en oplossingen. Controleer of de storingen met de oplossingen kunnen worden verholpen. Wanneer dit niet het geval is, moet het apparaat los worden gekoppeld van het elektriciteitsnet en moet de klantenservice worden geïnformeerd.

Storing Mogelijke oorzaak en oplossing
Het apparaat werkt niet.	Stroomuitval.De hoofdzekering is uitgevallen.De zekering in het stopcontact is mogelijk defect. Controleer dit door een ander apparaat aan hetzelfde stopcontact aan te sluiten.
De geluiden zijn te hard (wanneer de normale bedrijfsge-luiden zich veran-deren).	Staat het apparaat stevig op de grond?Gaan aangrenzende meubels of voorwerpen trillen door het lopende koelaggregaat?Trillen er voorwerpen op het oppervlak van het apparaat?

Apparaat gegevens

Typeaanduiding GS 8863
Type koelapparaat:
Geluidsarm apparaat: neen Ontwerptype: vrij staand
Wijnbewaarkast: neen Ander koelapparaat: ja
Totale afmetingen (H × B × D in mm) 840 × 450 × 475
Totaal volume (in l) 61
EEI 99
Energie-efficiëntieklasse E
Jaarlijks energieverbruik (in kWh/a)* 156
Emissieklasse voor akoestisch luchtgeluid 38
Emissie van akoestisch luchtgeluid (in dB[A] re 1pW)			C
Klimaatklasse			N-ST-T
Omgevingstemperatuur (in °C)			16-43
Opslagtijd bij storingen (in h)			8
Gewicht (in kg)			23,7
Winterinstelling			neen
Compartimentparameters:
Type	Compartiment-volume (in l)	Aanbevolen temperatuurinstellingvoor optimalevoedselop (in°C)	Vries-vermogen(kg/24h)	Ontdooitype zelfontdoofunctie = A,handmatige ontdooi functie = M	Snelvriesfunctie
4 sterren vriesvak	61	-18	3,0	M	-
Lichtbronparameters:
Type lichtbron			-
Energie-efficiëntieklasse			-
Elektrische gegevens			Zie typeplaatje

*) Het daadwerkelijke verbruik hangt af van het gebruik en de locatie van het apparaat
