Produkttyp	Kyl-frys (4 stjärnor)
Märke	Severin
Modell	GS 8863
Totalvolym	61 L
Mått (H × B × D)	840 × 450 × 475 mm
Vikt	23,7 kg
Energiklass	E
Årlig energiförbrukning	156 kWh/år
Klimatklass	N-ST-T (16-43 °C)
Frysningskapacitet	3,0 kg/24h
Lagringstid vid strömavbrott	8 h
Ljudnivå	38 dB(A) – Klass C
Köldmedium	Isobutane (R600a)
Avfrostning	Manuell
Snabbnedfrysning	Nej
Dörrvändbar	Ja
Justerbara fötter	Ja, framtill
Installationstyp	Fristående
Elanslutning	Se typskylt (230 V ~ 50 Hz)
Istilverkning	Ja, med medföljande isbricka

Vanliga frågor - GS 8863 SEVERIN

Hur ställer jag in temperaturen?

Använd termostaten som sitter på baksidan av apparaten. Vrid den till läge 4 för normal användning, till 5-7 för kallare och till 1-3 för mindre kyla. Vänta några timmar tills temperaturen stabiliserats.

Hur vänder jag dörröppningsriktningen?

Koppla bort apparaten. Ta bort bakre luckan, skruva loss gångjärnen, ta bort dörren och montera sedan gångjärnen på motsatt sida. Skruva tillbaka luckan och fötterna. Det rekommenderas att vara två personer och att läsa bruksanvisningen för detaljerade steg.

Vad är den maximala frysningskapaciteten per dygn?

Den maximala frysningskapaciteten är 3,0 kg per 24 timmar. Överskrid inte denna mängd för att säkerställa snabb nedfrysning och bevara matkvaliteten.

Hur avfrostar jag frysen?

Koppla bort apparaten, ta bort maten och lämna dörren öppen. För att påskynda processen, placera kärl med varmt vatten (inte kokande) inuti. Använd inte mekaniska verktyg eller värmeelement. Torka noggrant efter avfrostning.

Vad gör jag vid strömavbrott?

Låt dörren vara stängd för att behålla kylan. Lagringstiden är cirka 8 timmar. Om strömavbrottet varar längre, konsumera snabbt lättfördärvliga livsmedel. Frys inte om tinade produkter.

Vilka livsmedel kan frysas?

Alla färska livsmedel kan frysas, förutom kolsyrade drycker, varm mat och förslutna glasflaskor. Förpacka lufttätt i fryspåsar eller aluminiumfolie och märk med datum och innehåll.

Hur rengör jag apparaten?

Koppla bort den. Använd ljummet vatten och milt diskmedel. Använd inte slipande eller alkoholhaltiga rengöringsmedel. Torka med en fuktig trasa och sedan torrt. Häll inte vatten inuti. Rengör regelbundet ytor som kommer i kontakt med mat.

Var ska kylskåpet placeras?

Placera den i ett torrt, välventilerat rum, skyddat från sol och värmekällor (ugn, element). Lämna minst 10 cm bakom för luftcirkulation och 60 mm på sidan för att öppna dörren 90°.

Vad gör jag om apparaten låter?

Kontrollera att den står plant (justerbara fötter). Se till att den inte vidrör möbler eller föremål. Ljud från kompressor och köldmediecirkulation är normala. Om ljudet är ovanligt, kontakta kundtjänst.

Hur gör jag isbitar?

Fyll isbrickan till 3/4 med dricksvatten och placera den i frysutrymmet. Efter några timmar, lossa isbitarna genom att låta brickan stå i rumstemperatur i 5 minuter eller vrid den försiktigt.

BRUKSANVISNING GS 8863 SEVERIN

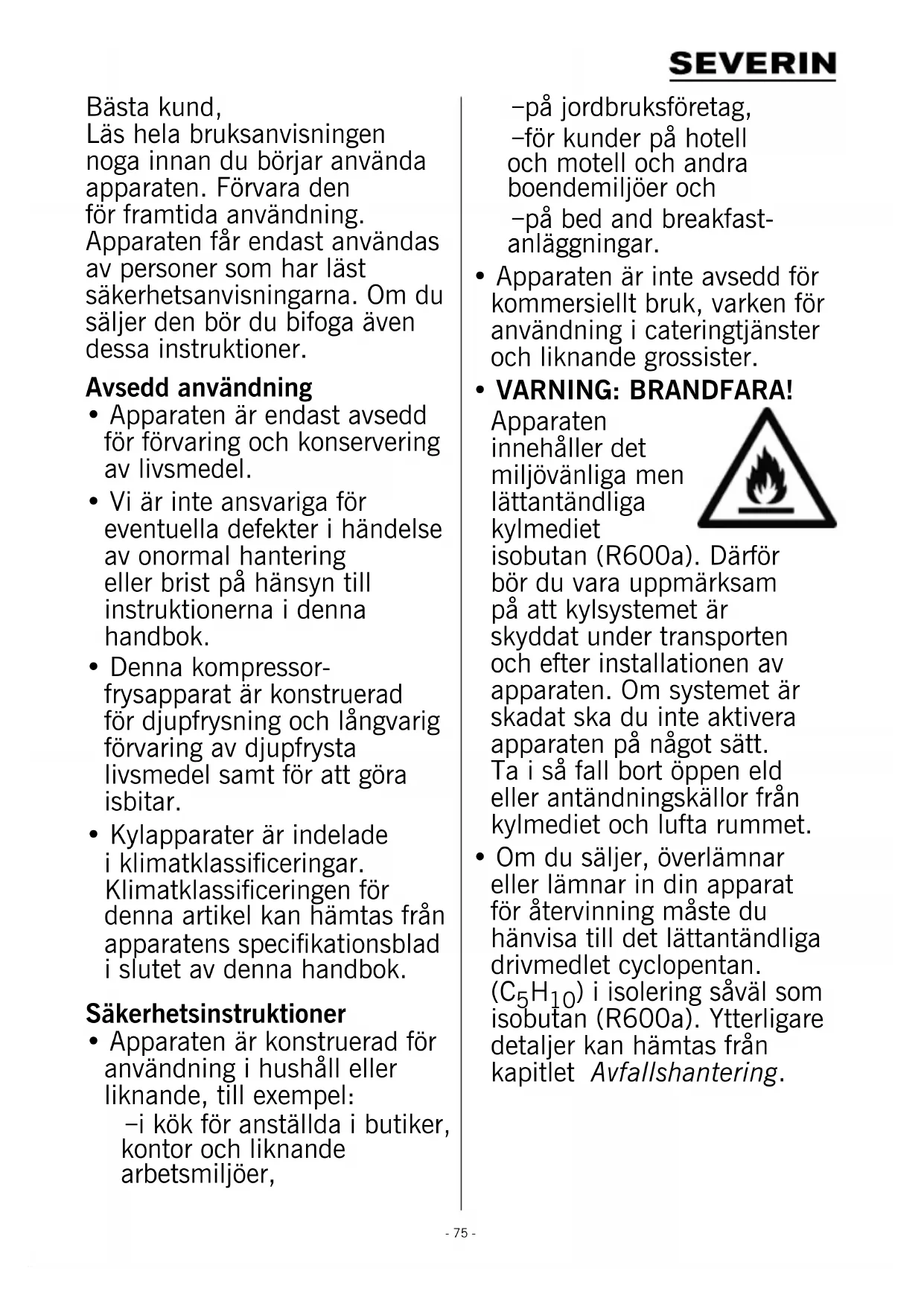

Läs hela bruksanvisningen noga innan du börjar använda apparaten. Förvara den för framtida användning.

Apparaten får endast användas av personer som har läst säkerhetsanvisningarna. Om du säljer den bör du bifoga även dessa instruktioner.

Avsedd användning

• Apparaten är endast avsedd för förvaring och konservering av livsmedel.
• Vi är inte ansvariga för eventuella defekter i händelse av onormal hantering eller brist på hänsyn till instruktionerna i denna handbok.
• Denna kompressor-frysapparat är konstruerad för djupfrysning och långvarig förvaring av djupfrysta livsmedel samt för att göra isbitar.
• Kylapparater är indelade i klimatklassificeringar. Klimatklassificeringen för denna artikel kan hämtas från apparatens specifikationsblad i slutet av denna handbok.

Säkerhetsinstruktioner

• Apparaten är konstruerad för användning i hushåll eller liknande, till exempel:
  -i kök för anställda i butiker, kontor och liknande arbetsmiljöer,

-på jordbruksföretag, -för kunder på hotell och motell och andra boendemiljöer och -på bed and breakfast- anläggningar.

- Apparaten är inte avsedd för kommersiellt bruk, varken för användning i cateringtjänster och liknande grossister.

• WARNING: BRANDFARA!

Apparaten innehåller det miljövänliga men lättantändliga kylmediet

isobutan (R600a). Därför bör du vara uppmärksam på att kylsystemet är skyddat under transporten och efter installationen av apparaten. Om systemet är skadat ska du inte aktivera apparaten på något sätt. Ta i så fall bort öppen eld eller antändningskällor från kylmediet och lufta rummet.

- Om du säljer, överlämnar eller lämnar in din apparat för återvinning måste du hänvisa till det lättantändliga drivmedlet cyclopentan. (C 5 H 10 ) i isolering såväl som isobutan (R600a). Ytterligare detaljer kan hämtas från kapitlet Avfallshantering.

• WARNING! Skada inte kylkretsen. Läckande kylmedel kan skada dina ögon eller orsaka inflammationer.
• WARNING! Blockera inte luftinloppet på apparatens paneler eller designen med inbyggda möbler. Tillräcklig luftcirkulation måste säkerställas.
• WARNING! Använd inga elektriska apparater (t.ex. ismaskiner etc.) som inte beskrivs i handboken.
• När du placerar apparaten ska du se till att nätsladden inte är fastklämd eller skadad.
• Placera inte bärbara kontakter med flera uttag eller bärbara strömförsörjningar på baksidan av apparaten.
• Innan du ansluter den ska du kontrollera beträffande skada som kan ha uppstått på nätsladden eller själva apparaten under leverans. Om så är fallet får apparaten inte tas i drift.
• I denna apparat får explosiva ämnen som en aerosolbehållare med brandfarligt drivmedel inte lagras.
• Om reparationer eller ingrepp på apparaten är nödvändiga måste de utföras av en auktoriserad reparationsservice för att följa säkerhetsföreskrifterna och för

att förhindra fara. Detta gäller även byte av strömkontakten.

- Apparaten kan användas av barn från 8 år eller äldre samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap, men bara om de övervakas eller instrueras om säker användning av apparaten och förstå därmed de resulterande farorna.

• Barn mellan 3 och 8 år får fylla på och ta ut artiklar från kylapparater.
• Barn får inte leka med apparaten.
• Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Ljummet vatten med tillsats av diskmedel är lämpligt för regelbundet underhåll. Mer information om rengöringen finns i kapitlet Rengöring och avfrostning (underhåll).
• Följ följande instruktioner för att undvika kontaminering av livsmedel:
• Om du öppnar dörren under långa perioder kan temperaturen höjas avsevärt i apparatens fack.

• Rengör regelbundet ytor som kan komma i kontakt med livsmedel och tillgängliga dräneringssystem.

• Förvara rätt kött och fisk i lämpliga behållare i kylapparaten så att de inte kommer i kontakt med eller droppar på annan mat.

• Om kylapparaten står tom under långa perioder ska du stänga av den, avfrosta, rengöra, torka och låta luckan vara öppen för att förhindra att mögel uppstår i apparaten.

• För att förhindra person- eller egendomsskada får apparaten endast transporteras i en låda och två personer behövs då den installeras.

• Försiktighet! Håll dina barn borta från packningsmaterial – kvävningsrisk!
• Kontrollera regelbundet att strömkontakten inte är skadad. Om den är skadad ska du inte använda apparaten.
• Använd inte elektriska apparater i förvaringsutrymmet för att förhindra brandrisker. Lägg inte heller vätskebehållare på apparaten så att eventuella läckande vätskor inte stör elektroniken och isoleringen.
• Förvara högsäkra alkoholhaltiga ämnen tätt tillslutna och upprätta.
• Förvara inte glasflaskor med frysbara vätskor eller kolsyrade vätskor i apparaten, eftersom de kan spricka under frysning.
• At inte utgången mat. Detta kan leda till matförgiftning. Frys inte upp redan upptinade livsmedel.
• Använd inte hyllor, fack, dörrar, etc., som steg eller för att luta dig mot.
• Hantera inte öppen eld eller antändningskällor i apparatens inre utrymme.
• Dra ur strömkontakten:
• -vid störningar under drift,
• -innan varje rengöring och
• -medan du underhåller apparaten.
• Dra inte i strömsladden, ta alltid i strömkontakten för detta ändamål.
• Tekniska ändringar kan inträffa.

Konfiguration

1 Frysutrymmets dörr

2 Inställningsbara skruvfötter

3 Frysboxar

4 Frysfack med lucka

5 Temperaturreglering

Transportera apparaten

• Under transporten måste du säkra alla lösa delar i och på apparaten för att förhindra skador.
• Apparaten ska inte transporteras i vertikalt läge och samtidigt inte lutas mer än 30 grader. Vänta 30 minuter efter installationen innan du ansluter apparaten till elnätet.
• Om apparaten transporterades med en lutning på mer än 30 grader ska du vänta 4 timmar innan du ansluter apparaten till elnätet.

Innan den första användningen

• Ta bort skyddsarken och allt förpackningsmaterial inkl. transportsäkringen av förvaringsutrymmena och brickorna till apparaten.
• Avskaffa förpackningsmaterialet på ett professionellt sätt.
• Du kanske märker en liten "ny lukt" när du startar apparaten för första gången. Den försvinner när apparaten börjar svalna.
• Rengör insidan med ljummet vatten med diskmedel. Rengör utrustningen separat med sköljvatten, inte i diskmaskinen.
• Låt apparaten arbeta i 24 timmar så att måltemperaturen kan nås innan du fyller den med livsmedel.

Installera apparaten

• Apparaten ska installeras i ett torrt och väl luftat rum.
• Apparaten kan användas med en luftfuktighet på max. 70 %.
• Den omgivande temperaturen, vid vilken apparaten kan användas, kan hämtas från apparatens specifikationsblad i slutet av denna handbok.
• Installera inte apparaten utomhus.
• Tänk på att du kan dra ur strömkontakten när som helst.
• Skydda apparaten från direkt solljus. Den ska inte installeras nära värmekällor (spis, värmeelement etc.). Om detta dock inte kan undvikas, bör du isolera mellan värmekällan och apparaten.
• Du får inte bygga in apparaten i ett skåp. Det är inte tillåtet att installera kylskåpet direkt under en bräda eller ett skåp.

- Golvets ojämnhet kan kompenseras med de två vertikalt justerbara skruvfötterna fram, så att säker stabilitet uppnås.

Om apparaten placeras i sidled på en vägg ska du lämna ett mellanrum på minst 60 mm så att dörrarna till apparaten kan öppnas i en 90 graders vinkel.

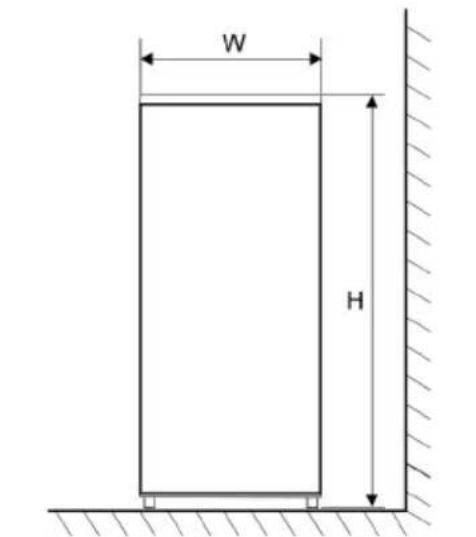

W H

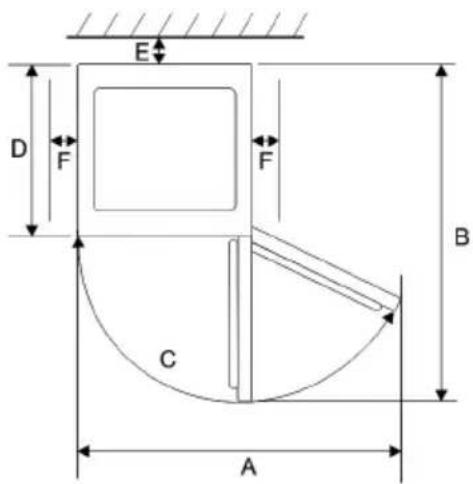

E D F F B C A

Bredd (B) Djup (D) Höjd (H)
450 mm 475	mm 840 mm
A B C E F
930 mm 883 mm 180° 30 mm 100 mm

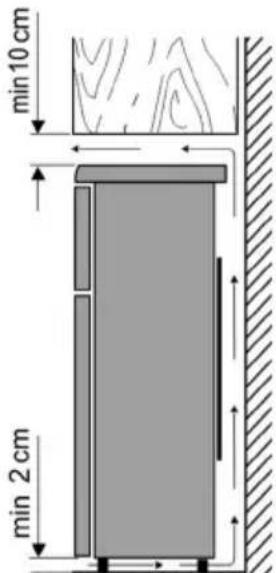

Ventilation

min 10 cm min 2 cm

Luften som värms upp bakom apparaten behöver cirkulera fritt. Av denna anledning kan luftcirkulationen inte äventyras.

Försiktighet! Täck inte över eventuella befintliga ventilationsöppningar i den övre täckplattans bakre område!

Anslutning

• Innan du ansluter apparaten måste du se till att den och dess strömkontakt inte visar några transportskador.
• Anslut endast apparaten till ett stötsäkert uttag. Nätspänningen måste motsvara den som anges på apparatens typskylt.
• Apparaten följer de riktlinjer som är obligatoriska för CE-märkning.
• Anslut inte apparaten till en växelriktare
• Strömkontakten får inte röra baksidan för att undvika vibrationsljud.
• Apparaten kan tas i drift genom att ansluta nätkontakten.
• En fullständig avstängning sker endast genom att dra ut nätkontakten.
• Öm apparaten har kopplats bort från elnätet ska du vänta ca. 5 minuter efter att du har anslutit nätkontakten innan du ställer in temperaturregulatorn i önskat läge.

Manöverelement

Temperaturen ställs in med regulatorn på apparatens baksida.

Sätt den i en mittposition (4) för att få en optimal temperatur för normal användning. Ju längre uppåt du vrider regulatorn (5-7), desto lägre blir temperaturen i enheten.

Ju längre nedåt du vrider regulatorn (1-3), desto högre blir temperaturen i enheten.

Kontrollera att temperaturen är den önskade med hjälp av en termometer.

7 → 1

Frysdörr

Frysdörren ska alltid förbli stängd så att livsmedlen inte tinas. Således minskas bildandet av is- och frost. Se därför till att dörren endast är öppen när du tar ut livsmedel eller när du fyller frysen med livsmedel.

Frysa/förvara livsmedel

• Apparaten är avsedd för frysning av livsmedel, för långvarig förvaring av frysta livsmedel samt för isbitar.
• Färska livsmedel bör frysas ned helt så snabbt som möjligt så att näringsvärdet, vitaminerna etc. inte försvinner. Lägg därför livsmedlen i en eller två rader i frysen.
• Lägg dem inte i kontakt med livsmedel som redan är frysta.
• Overskrid inte fryskapaciteten per dag! Respektive värde för maximal fryskapacitet kan erhållas från apparatens specifikationsblad i slutet av denna handbok.

• Frystiden förkortas om livsmedlen som ska frysas delas i små portioner.

• Förvara endast frysta livsmedel som är förpackade i apparaten. Du kan använda ofärgade plastark/-påsar eller aluminiumfolie som förpackningsmaterial. Ta bort luften från förpackningen innan frysning och kontrollera att den är tät. Förse varje förpackning med en etikett med innehåll, frysdatum och utgångsdatum.

• Frys inte kolsyrade vätskor, varma livsmedel eller vätskor i en glasbehållare eller flaska.
• Tina frysta livsmedel i kylskåp. Livsmedel behåller sin smak när de tinas långsamt och den kyenergin som dessa apparater ger ifrån sig kan användas för att bibehålla den avsedda temperaturen i kylskåpet.
• Om apparaten stängs av under en längre tid, t.ex. på grund av ett strömavbrott, ska du lämna dörren stängd. Således kan en mer signifikant förlust av kyenergi undvikas. Maximal lagringstid under fel på apparaten kan erhållas från apparatens specifikationsblad i slutet av denna handbok. På grund av den högre inre temperaturen förkortas lagringstiden för livsmedel.

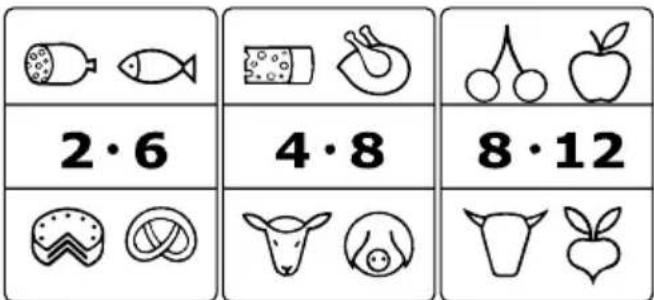

Uppgifter beträffande utgångsdatum för frysta livsmedel anges i diagrammet per månad.

2·6 4·8 8·12

Förvara inte frysta livsmedel längre än angiven tid i frysen. Var uppmärksam på utgångsdatumet för de frysta livsmedlen som anges av producenten.

Göra isbitar

En speciell isbitslåda finns för att göra isbitar. Fyll lådan upp till 34 med dricksvatten och placera den i frysfacet i några timmar. Isbitarna är lättare att ta bort från lådan om lådan står i rumstemperatur i 5 minuter.

Rengöring och avfrostning (underhåll)

Rengöring

• Dra alltid ur nätkontakten innan rengöring.
• Häll inte vatten i apparaten.
• Ljummet vatten med lite diskmedel är lämpligt för regelbundet underhåll.
• Rengör utrustningen separat med sköljvatten, inte i diskmaskinen.
• Använd inte aggressiva, slipande eller alkoholhaltiga rengöringsmedel.
• Efter rengöring med rent vatten ska du torka av ytan och torka den försiktigt. Anslut därefter nätkontakten med torra händer.
• För att spara energi och bibehålla effektiviteten bör du rengöra kondensorn (på baksidan) och kompressorn minst två gånger om året med en kvast eller dammsugare.

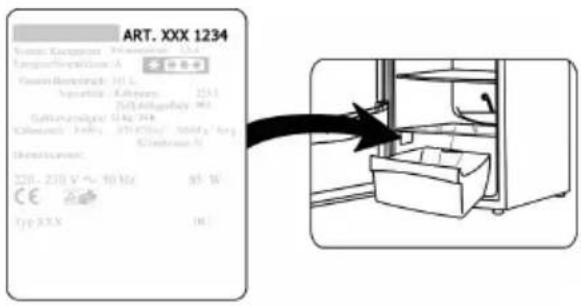

• Märkningsetiketten i apparatens inre får inte skadas eller tas bort under rengöringen.

Avfrostning

Om islagret på insidan är 2–4 mm tjockt måste apparaten avfrostas. Rengör den minst två gånger per år.

• Dra ut nätkontakten från uttaget.
• Ta ut livsmedlen från apparaten och förvara dem så svalt som möjligt, t.ex. tillsammans med ispaket och täckt av en plastbehållare. Kom ihåg att varornas livstid förkortas av temperaturökningen och att de ska konsumeras så snabbt som möjligt.
• Lämna dörren öppen. För att påskynda avfrostningen ska du placera en eller flera kastruller med varmt men inte kokande vatten i frysen.
• Varning! Använd inte andra mekaniska apparater eller andra sätt, t.ex. värmeapparater, för att påskynda avfrostningen.
• Torka apparaten noggrant efter rengöring.
• Koppla in nätkontakten. Vänta ca. 5 minuter och ställ in temperaturregulatorn i önskat läge.

Tips förenergibesparing

• Välj ett svalt, torrt och väl luftat rum för installation av apparaten.
• Skydda apparaten från direkt solljus. Den ska inte installeras nära värmekällor (spis, värmeelement etc.). Om detta inte kan undvikas måste någon form av isolering mellan värmekälla och apparat användas.
• Täck inte över ventilationsöppningarna och -gallret. Se till att luften cirkulerar tillräckligt på baksidan av apparaten.
• Låt varm mat svalna innan du förvarar den i kylen.
• Lämna inte dörren öppen för länge när du tar ut eller lägger in mat. Annars accelereras bildandet av is på insidan.
• Ställ inte in temperaturen lägre än nödvändigt. Mer information om temperaturinställningar kan erhållas från kapitlet "Manöverelement".

Ljud under användning

Det kan finnas typiska ljud under användning när apparaten slås på. Dessa är:

• Elmotorns buller som uppstår från att kompressorn arbetar. När kompressorn börjar fungera blir ljudet något starkare under en kort tid.
• Ljud i rören där kylmediet cirkulerar.

1. Skruva loss de två skruvarna som fäster apparatens skydd bakifrån. Ta bort enhetens skydd och lägg bort det.
2. Ta bort skruvarna från enhetens ovansida och ta av den övre dörrleden.
3. Lyft upp dörren lite och lossa den från det nedre gångjärnet. Placera dörren på ett säkert ställe.
4. Luta apparaten något bakåt och skruva loss de justerbara främre fötterna på den.
5. Skruva loss skruvarna som håller dörrens nedre gångjärn på plats och ta bort dörrens gångjärn.
   Skruva tillbaka dörrens gångjärn och fötter på andra sidan.
6. Placera dörren på svängbulten på dörrens nedre gångjärn och tryck den lätt mot apparaten.Sätt i dörrens övre gångjärn med svängbulten i hylsan på dörrens ovansida och fäst det med de två skruvarna. Skruva tillbaka de andra två skruvarna på andra sidan.

7. Sätt tillbaka apparatens skydd och skruva fast det med de två skruvarna.

8. Vid behov kan dörrens gångjärn bytas från höger till vänster.

9. Varning! Dra alltid ut strömkontakten från elnätet innan du utför något arbete på apparaten.
10. För att undvika personskador och materiella skador ska ni vara två personer som byter dörrens gångjärn.
11. Vi rekommenderar att dörrstopp endast byts av kvalificerade personer.
12. Innan du börjar är det viktigt att du:
13. Alltid är uppmärksam på antalet brickor på tappen och skruvarna.
14. Rikta alltid in dörrarna så att de stängs tätt.

Steg A

a) Skruva loss de två skruvarna ① som håller fast apparatens övre del ② bakifrån.
b) När du håller fast dörren tar du bort locket ② och den övre axeln ③ och lägger locket åt sidan.
c) Lyft upp dörren lite och lossa den från det nedre gångjärnet. Placera dörren på ett säkert ställe.
d) Ta ut axelhållaren® från dörrens nedre högra hål.
e) Luta apparaten något bakåt och skruva loss de justerbara främre fötterna ④ på den.
f) Skruva loss skruvarna ⑤ som håller ihop det nedre dörrgångjärnet ⑥.

Steg B

a) Se ritning B när du skruvar loss axeln på det nedre gångjärnet ⑥ från plattan.
b) Vrid plattan så att dess undersida är vänd uppåt.
c) Byt sedan ut axeln och säkra den med muttern. Det nykonfigurerade dörrgångjärnet får numret ⑦.

Steg C

a) Använd skruvarna ⑤ och fäst det nedre dörrgångjärnet ⑦ på apparatens nedre vänstra sida.
b) Skruva tillbaka de justerbara fötterna④ på apparaten.
c) Sätt in ingången Ⓤ för axeln i borrhålet längst ner till vänster om dörren.
d) Placera den övre axeln ③ i skyddets ② nedre vänstra hål.
e) Placera dörren på axeln på det nedre dörrgångjärnet ⑦och tryck försiktigt på den.

f) Håll i dörren och sätt locket ② på plats med den övre axeln ③ som glider in i dörröppningen.

g) Fäst locket ② bakifrån med båda skruvarna ①.

Skruv		1
Apparatens övre del		2
Övre axel		3
Justerbar fot		4
Nedre bult		5
Nedre höger gångjärn		6
Nedre vänster gångjärn		7
Plastdel för axel		8

Bortskaffning

Apparater som är märkta med denna symbol måste bortskaffas separat från hushållssopor. Dessa apparater innehåller värdefulla resurser som kan återvinnas. En korrekt avfallshantering skyddar miljön och hälsan hos människor i din omgivning. För att få mer information ska du antingen ta kontakt med din kommunala administration eller återförsäljaren.

• Dra ut nätkontakten ur uttaget och koppla bort den från apparaten innan du bortskaffar den.
• Kylmedlet isobutan (R600a) och drivmedlet i isoleringen cyklopentan (C5H10) är lättantändliga ämnen och m därför bortskaffas på lämplig
• Se till att kylkretsens rör inte skadas innan de bortskaffas på rätt sätt.

Uppgifter för kundtjänsten

Om en reparation är nödvändig ska du kontakta servicetelefonnumret direkt för att förklara felet. Innan du gör det ska du skriva ner artikelnumret från typskylten på apparaten (se figur), eftersom detta behövs för att din begäran ska behandlas smidigt.

Därefter finns det en tabell med möjliga fel och återställningsmetoder. Kontrollera om återställningsmetoderna kan åtgärda felen. Om så inte är fallet måste apparaten kopplas bort från elnätet och du måste kontakta kundservice.

Fel Möjlig orsak och lösning
Apparaten fungerar inte.	Ström saknas.Huvudsäkringen har löst ut.Säkringen i vägguttaget fungerar inte. Kontrollera detta genom att ansluta en annan apparat till samma uttag.
Ljudet är för högt (om det normala ljudet under användning ändras).	Står apparaten stadigt?Får den påslagna kylapparatens vibrationer angränsande möbler eller föremål att vibrera?Vibrerar föremål som är placerade på ovansidan av apparaten?

Apparatens specifikationsblad

Modellidentifierare GS 8863
Typ av kylapparat:
Apparat med lågt ljud: Nej Designtyp: Fristående
Vinkylskåp: Nej Annan typ av kylapparat: Ja
Övergripande mått (H × B × D i mm) 840 × 450 × 475
Total volym (i I) 61
EEI 99
Energieffektivitetsklass E
Årlig energiförbrukning (i kWh/a)* 156
Klass för luftburen akustisk bulleremission			38
Luftburna akustiska bulleremissioner (i dB[A] re 1 pW)			C
Klimatklass			N-ST-T
Omgivningstemperatur (i °C)			16-43
Lagringstid vid strömavbrott (i h)			8
Vikt (i kg)			23,7
Vinterinställning			Nej
Fackparametrar:
Typ	Volym (i I)	Rekommenderad temperatur (i °C)	Frysningskapacitet (kg/24 h)	Avfrostningstyp A = automatisk M = manuell	Område för snabbfrysning
4-stjärnigt frysfack	61	-18	3,0	M	-
Ljuskällans parametrar:
Typ av ljuskälla			-
Energieffektivitetsklass			-
Elektriska data			Se märkskylt

*) Den faktiska förbrukningen beror på användningen och placeringen av apparaten.
