BEDIENUNGSANLEITUNG GS 8863 SEVERIN

DE Gebrauchsanleitung Tischgefrierschrank 2 GB Instructions for use Tabletop freezer 15 FR Mode d’emploi Congélateur de table 27 NL Gebruiksaanwijzing Tafeldiepvriezer 39 ES Instrucciones de uso Congelador mini 51 IT Istruzioni per l’uso Congelatore da tavolo 63 SE Bruksanvisning Bordsfrys 75 PL Instrukcja użytkowania Zamrażarka stołowa 87- 2 - Liebe Kundin, lieber Kunde, wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Ent- wicklungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft. Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Familienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt. In den sieben Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektrokleingerä- te-Sortiment. Für jeden Anlass das richtige Produkt! Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.de oder www.severin.com. Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Elektrogeräte GmbH- 3 - Lesen Sie die Gebrauchsan- weisung vor der Benutzung des Gerätes sorgfältig und ganz durch. Bewahren Sie sie für den weiteren Gebrauch auf. Das Gerät darf nur von Perso- nen benutzt werden, die mit den Sicherheitsanweisungen vertraut sind. Wenn Sie das Ge- rät weitergeben, fügen Sie auch diese Anleitung mit bei. Bestimmungsgemäßer Gebrauch

• Das Gerät dient ausschließlich zur Aufbewahrung und Kon- servierung von Lebensmitteln.

• Bei bestimmungswidrigem Gebrauch oder Missachtung der in dieser Anleitung gege- benen Hinweise haften wir nicht für evtl. auftretende Schäden.

• Das Gerät ist ein Kompressor- gefrierschrank zum Einfrieren und zur langfristigen Aufbe- wahrung gefrorener Lebens- mittel sowie zur Zubereitung von Eiswürfeln.

• Kühlgeräte sind in Klimaklas- sen eingeteilt. Die Klimaklas- se für dieses Gerät entnehmen Sie bitte den Gerätedaten am Ende der Anleitung. Sicherheitshinweise

• Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, wie z.B.: ū in Küchen für Mitarbeiter in Läden, Büros und anderen ähnlichen Arbeitsumgebun- gen, ū in landwirtschaftlichen Be- trieben, ū von Kunden in Hotels, Mo- tels und weiteren typischen Wohnumgebungen, ū in Frühstückspensionen.

• Das Gerät ist nicht für den ge- werblichen Einsatz bestimmt, auch nicht für den Gebrauch im Catering und ähnlichem Großhandelseinsatz.

• WARNUNG: BRANDGEFAHR! Das Gerät enthält das umwelt- freundliche, jedoch brennbare Kältemittel Isobu- tan (R600a). Daher müssen Sie darauf achten, dass das Kältesystem beim Transport und auch nach Aufstellung des Gerätes geschützt wird. Bei Beschädigung des Systems dürfen Sie das Gerät nicht in Betrieb nehmen. Entfernen Sie dann offenes Feuer oder Zündquellen in der Nähe des Kältemittels und lüften Sie den Raum gut durch.

• Bei Verkauf, bei Übergabe oder Abgabe zur Wieder- verwertung müssen Sie auf das brennbare Treibmittel Cyclopentan (C

) in der Isolation sowie das Kältemit- tel Isobutan (R600a) hin- weisen. Weitere Angaben zur fachgerechten Wiederverwer-- 4 - tung entnehmen Sie bitte dem Abschnitt Entsorgung.

• WARNUNG! Beschädigen Sie nicht den Kühlkreislauf. Austretendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

• WARNUNG! Verschließen Sie Belüftungsöffnungen der Ge- räteverkleidung oder des Auf- baus nicht mit Einbaumöbeln. Es muss eine ausreichende Luftzirkulation gewährleistet sein.

• WARNUNG! Betreiben Sie keine elektrischen Geräte (z.B. Eisbereiter usw.) im Innenraum, die nicht in der Anleitung beschrieben sind.

• Stellen Sie bei der Aufstellung des Gerätes sicher, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

• Platzieren Sie ortsveränderli- che Mehrfachsteckdosen oder Netzteile nicht an der Rück- seite des Gerätes.

• Vor dem Anschließen des Ge- rätes müssen Sie überprüfen, dass das Gerät und das Netz- kabel keine Transportschäden aufweisen. Im Falle einer Beschädigung darf das Gerät nicht in Betrieb genommen werden.

• In diesem Gerät dürfen keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehäl- ter mit brennbarem Treibgas gelagert werden.

• Sind Reparaturen oder Ein- griffe am Gerät erforderlich, müssen diese von einem autorisierten Kundendienst durchgeführt werden, um Sicherheitsbestimmungen zu beachten und Gefährdungen zu vermeiden. Dies gilt auch für den Austausch des Netz- kabels.

• Das Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit reduzierten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unter- wiesen wurden und die dar- aus resultierenden Gefahren verstanden haben.

• Kinder ab 3 Jahren und jün- ger als 8 Jahren dürfen das Kühl-/Gefriergerät be- und entladen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-War- tung dürfen nicht durch Kin- der ohne Beaufsichtigung durchgeführt werden.

• Zur regelmäßigen Pege eig- net sich lauwarmes Wasser mit einem Zusatz von Spül- mittel. Nähere Angaben zur Reinigung entnehmen Sie bit- te dem Abschnitt Reinigung- 5 -

• Zur Vermeidung von Personen- und Sach- schäden dürfen Sie das Gerät nur verpackt transportieren und benötigen zwei Personen zum Aufstellen.

• Achtung! Halten Sie Kinder fern von Ver- packungsmaterial. Es besteht u.a. Ersti- ckungsgefahr!

• Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Im Falle einer Beschä- digung darf das Gerät nicht weiter benutzt werden.

• Betreiben Sie keine Elektrogeräte auf der Abstelläche, um Brandgefahren zu vermeiden. Stellen Sie auch keine Flüssig- keitsbehälter auf das Gerät, damit eventuell auslaufende Flüssigkeiten die Elektronik und die Isolierung nicht beeinträchtigen.

• Bewahren Sie keine Glasaschen mit gefrierbaren Flüssigkeiten oder mit kohlen- säurehaltigen Flüssigkeiten im Gerät auf, da diese während des Gefrierens zerplatzen können.

• Verzehren Sie keine überlagerten Lebens- mittel. Dies könnte zu einer Lebensmit- telvergiftung führen. Bereits aufgetaute Lebensmittel nicht erneut einfrieren.

• Missbrauchen Sie keine Ablagen, Fächer, Türen usw. als Trittäche oder zum Aufstüt- zen.

• Hantieren Sie im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen.

• Ziehen Sie den Netzstecker, ū bei Störungen während des Betriebes, ū vor jeder Reinigung, ū bei Arbeiten am Gerät.

• Ziehen Sie den Netzstecker nicht am Netz- kabel aus der Steckdose; fassen Sie immer den Netzstecker an.

• Technische Änderungen behalten wir uns vor. und Abtauen (Wartung).

• Beachten Sie die folgenden Anweisungen, um die Verun- reinigung von Lebensmitteln zu vermeiden:

• Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Tempera- turanstieg in den Fächern des Gerätes kommen.

• Die Flächen, die mit Lebens- mitteln und zugänglichen Ablaufsystemen in Berührung kommen, müssen regelmäßig gereinigt werden.

• Bewahren Sie rohes Fleisch und Fisch in geeigneten Be- hältern im Kühlschrank so auf, dass es andere Lebens- mittel nicht berührt oder auf diese tropft.

• Wenn das Kühl-/Gefriergerät längere Zeit leer steht, schal- ten Sie das Gerät aus, lassen Sie es abtauen, reinigen Sie es und lassen Sie die Tür of- fen, um Schimmelbildung zu vermeiden.- 6 - Aufbau 1 Gefrierraumtür 2 Verstellbare Schraubfüße 3 Gefrierboxen 4 Gefrierfach mit Klappe 5 Temperaturregler- 7 - Transport des Gerätes

• Während des Transportes müssen Sie alle beweglichen Teile im und am Gerät zuver- lässig befestigen, um Beschädigungen zu vermeiden.

• Das Gerät sollte in der vertikalen Arbeits- stellung transportiert und dabei nicht um mehr als 30° geneigt werden. Warten Sie nach dem Aufstellen 30 Minuten, bevor Sie das Gerät an das Stromnetz anschließen.

• Wenn Sie das Gerät mit mehr als 30° Neigung transportiert haben, warten Sie 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Vor der ersten Inbetriebnahme

• Entfernen Sie die Schutzfolien und sämtli- ches Verpackungsmaterial inkl. der Trans- portsicherungen der Ablageächen und der Ablagen aus dem Gerät.

• Entsorgen Sie die Verpackung fachgerecht.

• Beim ersten Einschalten des Gerätes werden Sie möglicherweise einen leichten „Neugeruch“ bemerken. Dieser Geruch verschwindet, sobald das Gerät zu kühlen beginnt.

• Reinigen Sie den Innenraum mit lauwar- mem Wasser mit einem Zusatz von Spül- mittel. Das Zubehör separat im Spülwasser reinigen, nicht in der Spülmaschine.

• Bevor Sie das Gerät mit Lebensmitteln bestücken, lassen Sie es 24 Stunden arbeiten, damit die Zieltemperatur erreicht werden kann. Aufstellen des Gerätes

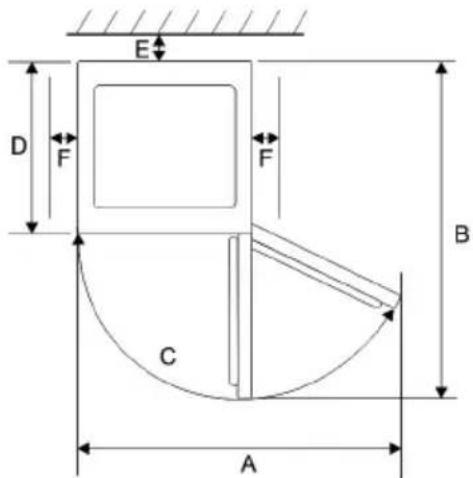

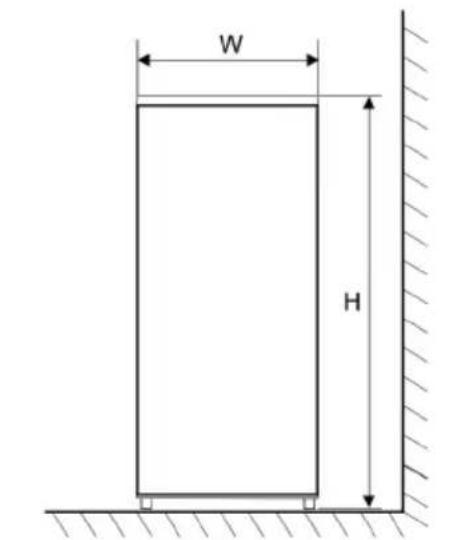

• Für das Aufstellen des Gerätes sollte ein trockener und gut gelüfteter Raum ausge- sucht werden.

• Das Gerät kann bei einer Luftfeuchtigkeit von max. 70 % betrieben werden.

• Die Umgebungstemperatur, bei der das Gerät betrieben werden kann, können Sie den Gerätedaten am Ende der Anleitung entnehmen.

• Stellen Sie das Gerät nicht im Freien auf.

• Achten Sie darauf, dass Sie jederzeit den Netzstecker abziehen können.

• Schützen Sie das Gerät vor direkter Sonneneinstrahlung. Es sollte nicht in der Nähe von Wärmequellen (Ofen, Heizkörper usw.) aufgestellt werden. Wenn sich dieses jedoch nicht vermeiden lässt, müssen Sie eine Isolierung zwischen Wärmequelle und Gerät verwenden.

• Sie dürfen das Gerät nicht in einen Schrank einbauen. Die Montage des Gerätes direkt unter einer Platte oder einem Schrank ist nicht erlaubt.

• Unebenheiten des Bodens können Sie durch die beiden vorderen höhenver- stellbaren Schraub- füße ausgleichen, damit eine sichere Standfestigkeit gege- ben ist.- 8 - Aufstellmaße Falls das Gerät seitlich an eine Wand gestellt wird, lassen Sie einen seitlichen Abstand von mind. 60 mm, damit Sie die Gerätetüren um 90° öffnen können. Breite (W) Tiefe (D) Höhe (H) 450 mm 475 mm 840 mm A B C E F 930 mm 883 mm 180° 30 mm 100 mm Lüftung Die hinter dem Gerät aufgewärmte Luft muss frei zirkulieren können. Aus diesem Grund dürfen Sie die Luftzirkulation nicht beein- trächtigen. Achtung! Verschließen Sie nicht evtl. vorhan- dene Lüftungsöffnungen im hinteren Bereich der oberen Abdeckung! Anschluss

• Vor dem Anschließen des Gerätes müssen Sie sicherstellen, dass das Gerät und das Netzkabel keine Transportschäden aufwei- sen.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose an. Die Netzspannung muss der auf dem Typenschild des Gerätes angege- benen Spannung entsprechen.

• Das Gerät entspricht den Richtlinien, die für die CE-Kennzeichnung verbindlich sind.

• Schließen Sie das Gerät nicht an einen Wechselrichter an.

• Das Netzkabel sollte nicht die Rückseite berühren, um eventuelle Vibrationsgeräu- sche zu vermeiden.

• Das Gerät wird in Betrieb genommen, in- dem Sie den Netzstecker in eine Steckdose stecken.

• Eine komplette Ausschaltung erfolgt nur durch Ziehen des Netzsteckers.

• Wenn das Gerät vom Stromnetz getrennt wurde, warten Sie ca. 5 Minuten nach Einstecken des Netzsteckers, bevor Sie den Temperaturregler in die gewünschte Position stellen.- 9 - Bedienelemente Die Einstellung der Temperatur erfolgt über den Regler hinten am Gerät. Stellen Sie ihn in eine mittlere Position (4), um eine für norma- le Verwendung optimale Tempe- ratur einzustellen. Je weiter Sie den Regler nach oben drehen (5-7), umso geringer wird die Temperatur im Gerät sein. Je weiter Sie den Regler nach unten drehen (1-3), umso höher wird die Temperatur im Gerät sein. Überprüfen Sie das Erreichen der gewünsch- ten Temperatur mithilfe eines Thermometers. Gerätetür Die Gerätetür sollte immer geschlossen ge- halten werden, damit die Lebensmittel nicht auftauen. Dadurch entstehen auch nicht so große Eis- und Frostanhäufungen. Achten Sie deshalb darauf, dass die Tür nur zur Entnah- me von Lebensmitteln bzw. zum Befüllen des Gefrierraums geöffnet wird. Gefrieren / Lagern von Lebensmitteln

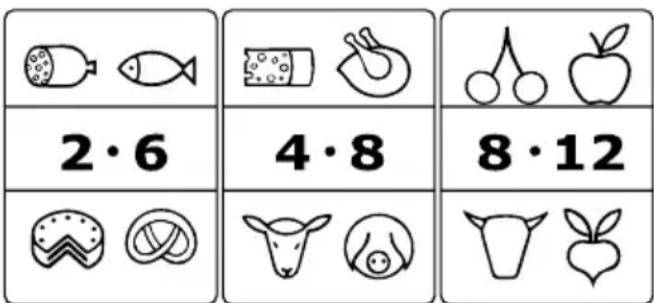

• Das Gerät ist für das Einfrieren von Lebens- mitteln, für die langfristige Aufbewahrung von Gefriergut sowie zur Herstellung von Eiswürfeln bestimmt.

• Frische Lebensmittel sollen möglichst schnell bis auf den Kern eingefroren werden, damit der Nährwert, die Vitami- ne usw. nicht verloren gehen. Legen Sie deshalb die zum Einfrieren vorbereiteten Nahrungsmittel in ein oder zwei Reihen in den Gefrierraum.

• Bringen Sie diese nicht mit bereits eingefro- renen Lebensmitteln in Berührung.

• Das maximale Gefriervermögen pro Tag nicht überschreiten! Den entsprechenden Wert des maximalen Gefriervermögens nden Sie in den Gerätedaten am Ende der Anleitung.

• Die Gefrierzeit verkürzt sich, wenn die einzufrierenden Lebensmittel in kleine Portionen geteilt werden.

• Lagern Sie das Gefriergut nur verpackt im Gerät. Als Verpackungsmaterial für Gefrier- gut können Sie ungefärbte Kunststofffolien /-tüten, oder Aluminiumfolie verwenden. Entlüften Sie die Verpackung vor dem Ein- frieren gut und prüfen Sie sie auf Luftdicht- heit. Versehen Sie jede Verpackung mit ei- nem Etikett, auf dem Inhalt, Einfrierdatum und Haltbarkeitsdatum angegeben sind.

• Frieren Sie keine kohlesäurehaltigen Getränke, keine warmen Nahrungsmittel oder Flüssigkeiten in Glasbehältnissen oder Flaschen ein.

• Tauen Sie die gefrorenen Produkte im Kühlschrank auf. Die Lebensmittel bewah- ren, wenn sie langsam auftauen, ihren Geschmack besser und die von ihnen ausgestrahlte Kälte kann zur Aufrechter- haltung der vorgesehenen Temperatur im Kühlschrank verwendet werden.

• Wird das Gerät z.B. durch einen Stromaus- fall längere Zeit ausgeschaltet, lassen Sie die Tür geschlossen. Dadurch wird ein grö- ßerer Kälteverlust vermieden. Die maximale Lagerzeit bei Störungen nden Sie in den Gerätedaten am Ende der Anleitung. Durch die erhöhte Innentemperatur verringert sich die Aufbewahrungszeit der Lebensmittel. Haltbarkeitsdaten für gefrorene Lebensmittel sind in Monaten in der Tabelle angegeben. Bewahren Sie das Gefriergut nicht länger als die angegebene Zeit im Gefrierraum auf. Beachten Sie jedoch unbedingt das vom Hersteller angegebene Haltbarkeitsdatum der eingefrorenen Waren.- 10 - Eiswürfelherstellung Zur Herstellung von Eiswürfeln gibt es einen Eiswürfeleinsatz. Er wird bis zu ¾ mit Trinkwasser gefüllt und anschließend für einige Stunden ins Gerät gestellt. Die fertigen Eiswürfel trennen sich leichter ab, nachdem sie 5 Minuten der Raumtemperatur ausge- setzt wurden. Reinigung und Abtauen (Wartung) Reinigen

• Ziehen Sie grundsätzlich vor dem Reinigen den Netzstecker.

• Gießen Sie kein Wasser in das Gerät.

• Zur regelmäßigen Pege eignet sich lauwarmes Wasser mit einem Zusatz von Spülmittel.

• Reinigen Sie das Zubehör separat im Spül- wasser, nicht in der Spülmaschine.

• Verwenden Sie keine scharfen, scheu- ernden, alkoholhaltigen oder aggressiven Reinigungsmittel.

• Nach der Reinigung mit klarem Wasser nachwischen und alles sorgfältig abtrock- nen. Anschließend stecken Sie den Netzste- cker mit trockenen Händen wieder in eine Steckdose.

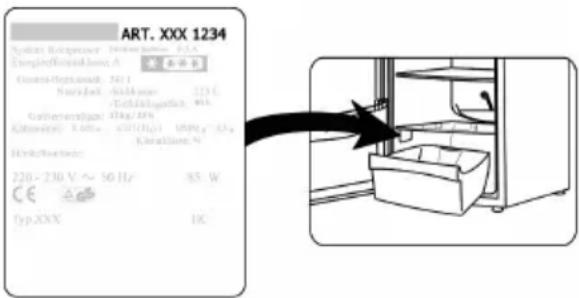

• Das Typenschild im Geräteinnenraum darf bei der Reinigung nicht beschädigt oder gar entfernt werden. Abtauen Beträgt die Eisschicht im Innenraum ca. 2-4 mm, muss das Gerät abgetaut werden. Reinigen Sie das Gerät mindestens zweimal jährlich.

• Den Netzstecker aus der Steckdose ziehen.

• Lebensmittel aus dem Gerät nehmen und möglichst kühl, z.B. zusammen mit gefrorenen Kühlakkus, abgedeckt in einer Kunststoffwanne lagern. Beachten Sie, dass sich die Lebensdauer der Güter durch den Temperaturanstieg verkürzt und diese mög- lichst schnell verzehrt werden sollten.

• Tür geöffnet lassen. Zum Beschleunigen des Abtauvorgangs einen oder mehrere Töpfe mit heißem, nicht kochendem Was- ser in das Gerät stellen.

• Warnung! Zum Beschleunigen des Ab- tauvorgangs keine andere mechanischen Einrichtungen oder sonstige Mittel, z.B. Heizgeräte, benutzen.

• Das Gerät nach der Reinigung gründlich trocknen.

• Den Netzstecker einstecken. Ca. 5 Minuten warten und den Temperaturregler auf die gewünschte Position stellen. Energiespartipps

• Für das Aufstellen des Gerätes sollte ein kühler, trockener und gut gelüfteter Raum gewählt werden.

• Schützen Sie das Gerät vor direkter Sonne- neinstrahlung. Es sollte nicht in der Nähe von Wärmequellen (Ofen, Heizkörper usw.) aufgestellt werden. Wenn sich dies jedoch nicht vermeiden lässt, muss eine Isolierung zwischen Wärmequelle und Gerät verwen- det werden.

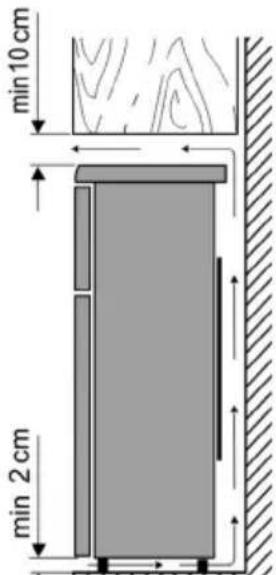

• Decken Sie nicht die Lüftungsöffnungen und -gitter ab und sorgen Sie für ausrei- chende Luftzirkulation an der Rückseite des Gerätes.

• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie im Gerät einlagern.

• Lassen Sie die Tür bei Entnahme oder Hin- einlegen von Lebensmitteln nicht zu lange offen, ansonsten wird auch die Eisbildung im Inneren beschleunigt.

• Stellen Sie die Temperatur nicht niedriger als notwendig ein. Nähere Angaben zur Temperatureinstellung können Sie dem Abschnitt „Bedienelemente und Display” entnehmen. Betriebsgeräusche Es entstehen typische Betriebsgeräusche, wenn das Gerät eingeschaltet ist. Das sind:

• Geräusche des elek- trischen Motors vom arbeitenden Kompressor. Bei Betriebsbeginn des Kompressors sind die Geräusche für kurze Zeit etwas lauter.

• Geräusche in den Röhrchen bei der Zirkula- tion des Kältemittels.- 11 - Türanschlagwechsel

1. Drehen Sie die beiden Schrauben, die den

Gerätedeckel xieren, von hinten heraus. Nehmen Sie den Gerätedeckel ab und legen Sie ihn zur Seite.

2. Entfernen Sie die Schrauben von der

Geräteoberseite und nehmen Sie das obere Türgelenk ab.

3. Heben Sie die Tür etwas an und nehmen

Sie sie vom unteren Türgelenk ab. Stellen Sie die Tür an einen sicheren Platz.

4. Kippen Sie das Gerät leicht nach hinten

und schrauben Sie die vorderen verstellba- ren Standfüße vom Gerät ab.

5. Drehen Sie die Schrauben heraus, die das

untere Türgelenk halten und nehmen Sie das Türgelenk ab. Schrauben Sie das Türgelenk und die Standfüße an der jeweils anderen Seite wieder an.

6. Setzen Sie die Tür auf den Lagerzapfen des

unteren Türgelenks und drücken Sie sie leicht an das Gerät. Setzen Sie das obere Türgelenk mit dem Lagerzapfen in die Buchse an der Oberseite der Tür und befestigen Sie es mit den zwei Schrauben. Schrauben Sie die anderen beiden Schrauben auf der anderen Seite wieder ein.

7. Legen Sie den Gerätedeckel wieder auf und

schrauben Sie ihn mit den zwei Schrauben fest.- 12 -

• Bei Bedarf kann die Tür von Rechts- auf Linksanschlag geändert werden.

• Warnung! Vor dem Durchführen von Arbei- ten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.

• Zur Vermeidung von Personen- und Sachschäden führen Sie den Wechsel des Türanschlages mit zwei Personen durch.

• Wir empfehlen, den Türanschlagwechsel nur durch fachkundige Personen durchführen zu lassen.

• Bevor Sie mit dem Umbau beginnen, etwas Grundsätzliches: ū Achten Sie immer auf die Anzahl der Unterlegscheiben auf den Lagerzapfen und Schrauben. ū Richten Sie die Türen immer exakt aus, damit sie dicht schließen. Schritt A a) Drehen Sie die beiden Schrauben q, die den Gerätedeckel w xieren, von hinten heraus. b) Während Sie die Tür sichern, nehmen Sie den Gerätedeckel w ab, entnehmen den oberen Lagerzapfen e und legen den Deckel zur Seite. c) Heben Sie die Tür etwas an und nehmen Sie sie vom unteren Türgelenk ab. Stellen Sie die Tür an einen sicheren Platz. d) Nehmen Sie die Aufnahme i für den La- gerzapfen aus der Bohrung unten rechts an der Tür. e) Kippen Sie das Gerät leicht nach hinten und schrauben Sie die vorderen verstellba- ren Standfüße r vom Gerät ab. f) Drehen Sie die Schrauben t heraus, die das untere Türgelenk y halten. Schritt B a) Orientieren Sie sich an Zeichnung B, wenn Sie den Lagerzapfen des unteren Türge- lenks y von der Platte abschrauben. b) Drehen Sie die Platte so, dass ihre Unter- seite dann nach oben zeigt. c) Dann setzen Sie den Lagerzapfen wieder ein und sichern ihn mit der Mutter. Das neu kongurierte untere Türgelenk erhält die Nummer u. Schritt C a) Befestigen Sie das untere Türgelenk u mit den Schrauben t unten links am Gerät. b) Schrauben Sie die vorderen verstellbaren Standfüße r wieder an das Gerät. c) Setzen Sie die Aufnahme i für den La- gerzapfen in die Bohrung unten links an der Tür ein. d) Setzen Sie den oberen Lagerzapfen e in die Bohrung links an der Unterseite des Gerätedeckels w. e) Setzen Sie die Tür auf den Lagerzapfen des unteren Türgelenks u und drücken Sie sie leicht an das Gerät. f) Während Sie die Tür sichern, setzen Sie den Gerätedeckel w so auf das Gerät, dass der obere Lagerzapfen e in die Öffnung an der Tür gleitet. g) Fixieren Sie den Gerätedeckel w von hinten mit den beiden Schrauben q. Schraube

Unterer Schraubbolzen

Unteres Türgelenk bei Rechtsan- schlag

Unterer Unte- res Türgelenk bei Linksan- schlag

Aufnahme für Lagerzapfen i- 13 - Entsorgung Geräte, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Diese Geräte enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmen- schen. Ihre Gemeindeverwaltung bzw. Ihr Fachhändler gibt Auskunft über die ordnungs- gemäße Entsorgung.

• Ziehen Sie vor der Entsorgung den Netzste- cker aus der Steckdose und trennen Sie das Netzkabel vom Gerät.

• Das Kältemittel Isobutan (R600a) und das Treibmittel in der Isola- tion Cyclopentan (C

) sind brennbare Stoffe und müssen fachgerecht entsorgt werden.

• Beachten Sie, dass die Rohre des Kühl- kreislaufes bis zur fachgerechten Entsor- gung nicht beschädigt werden dürfen. Angaben für Kundendienst Sollte eine Reparatur erforderlich werden, wenden Sie sich mit einer Fehlererklärung direkt an die Service-Hotline. Notieren Sie sich vorher die Artikel-Nr. vom Typenschild des Gerätes (siehe Abb.), da diese für die optimale Abwicklung benötigt wird. Service-Hotline Bitte wenden Sie sich bei Funktionsstörungen und Ersatzteilbestellungen ausschließlich an die Service-Hotline! Deutschland Kostenlose Servicehotline:

Mo – Fr von 8.00 – 17.00 Uhr (nicht an Feiertagen) Telefax [phone] E-Mail: [e-mail] Österreich 0820 / 890 015 * werktags von 8 bis 19 Uhr, Samstags von 9 bis 13 Uhr

• 14,6 Cent/Minute aus dem österr. Fest- netz, Mobilfunk deutlich teurer- 14 - Fehlerbehebung Nachfolgend eine Tabelle mit möglichen Störungen und Beseitigungsmethoden. Prüfen Sie, ob durch die Beseitigungsmethoden die Störungen behoben werden können. Falls dies nicht der Fall ist, muss das Gerät vom Stromnetz getrennt und der Kundendienst benachrichtigt werden. Störung Mögliche Ursache und Beseitigung Das Gerät arbeitet nicht.

• Die Hauptsicherung ist ausgefallen.

• Die Sicherung der Steckdose ist ggf. nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an derselben Steckdose anschlie- ßen. Die Geräusche sind zu laut (wenn die normalen Betriebs- geräusche sich verändern).

• Steht das Gerät fest auf dem Boden?

• Werden nebenstehende Möbel oder Gegenstände von dem laufen- den Kühlaggregat in Vibration gesetzt?

• Vibrieren auf der Geräteoberäche aufgestellte Gegenstände? Gerätedaten Modellkennung GS 8863 Art des Kühlgerätes: Geräuscharmes Gerät: Nein Bauart: Freistehend Weinlagerschrank: Nein Anderes Kühlgerät: Ja Gesamtabmessungen (H × B × T in mm) 840 × 450 × 475 Gesamtrauminhalt (in l) 61 EEI 99 Energieefzienzklasse E Jährlicher Energieverbrauch (in kWh/a)* 156 Luftschallemissionsklasse 38 Luftschallemissionen (in dB[A] re 1pW) C Klimaklasse N-ST-T Umgebungstemperatur (in °C) 16-43 Lagerzeit bei Störungen (in h) 8 Gewicht (in kg) 23,7 Winterschaltung Nein Kühl-/Gefrierfach-Parameter: Typ Volumen (in l) Empfohlene Temperatur (in °C) Gefrierkapazität (kg/24h) Abtauen A = automatisch M = manuell Schnell Gefrieren 4 Sterne Gefrier- fach 61 -18 3,0 M - Lichtquellenparameter: Art der Lichtquelle - Energieefzienzklasse - Elektrische Daten Siehe Typenschild *) Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Gerätes ab- 15 - Dear Customer, Read the complete instruction manual carefully before you start to use the appliance. Keep it for further use. The appliance is only to be used by persons who are familiar with the safety instructions. If you pass it on, attach these instructions as well. Intended Use
