MANUALE UTENTE GS 8863 SEVERIN

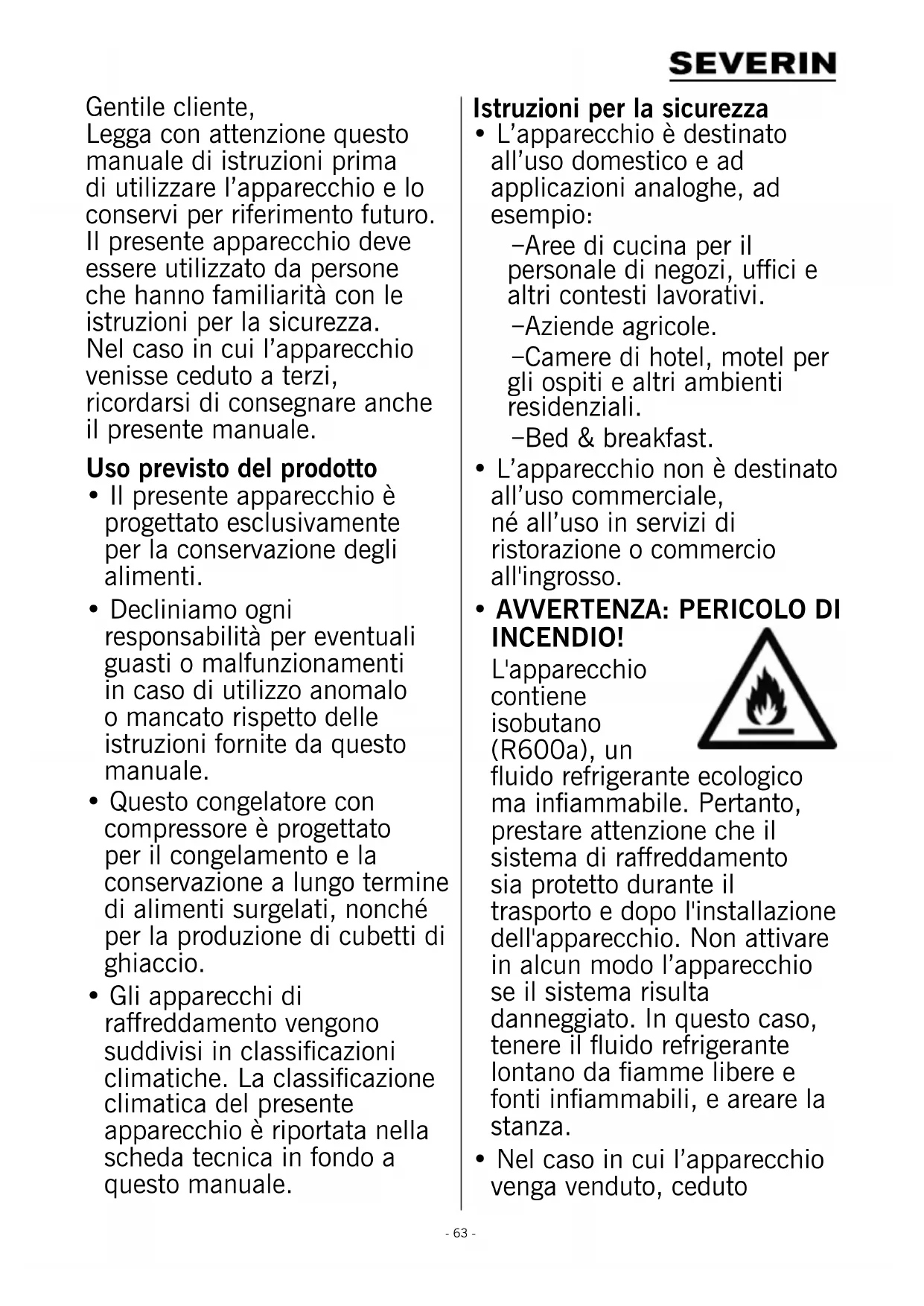

• Il presente apparecchio è progettato esclusivamente per la conservazione degli alimenti.

• Decliniamo ogni responsabilità per eventuali guasti o malfunzionamenti in caso di utilizzo anomalo o mancato rispetto delle istruzioni fornite da questo manuale.

• Questo congelatore con compressore è progettato per il congelamento e la conservazione a lungo termine di alimenti surgelati, nonché per la produzione di cubetti di ghiaccio.

• Gli apparecchi di raffreddamento vengono suddivisi in classicazioni climatiche. La classicazione climatica del presente apparecchio è riportata nella scheda tecnica in fondo a questo manuale. Istruzioni per la sicurezza

• L’apparecchio è destinato all’uso domestico e ad applicazioni analoghe, ad esempio: ū Aree di cucina per il personale di negozi, ufci e altri contesti lavorativi. ū Aziende agricole. ū Camere di hotel, motel per gli ospiti e altri ambienti residenziali. ū Bed & breakfast.

• L’apparecchio non è destinato all’uso commerciale, né all’uso in servizi di ristorazione o commercio all'ingrosso.

• AVVERTENZA: PERICOLO DI INCENDIO! L'apparecchio contiene isobutano (R600a), un uido refrigerante ecologico ma inammabile. Pertanto, prestare attenzione che il sistema di raffreddamento sia protetto durante il trasporto e dopo l'installazione dell'apparecchio. Non attivare in alcun modo l’apparecchio se il sistema risulta danneggiato. In questo caso, tenere il uido refrigerante lontano da amme libere e fonti inammabili, e areare la stanza.

• Nel caso in cui l’apparecchio venga venduto, ceduto- 64 - a terzi o sottoposto al riciclaggio, fare riferimento al propellente inammabile ciclopentano (C

) del sistema di isolamento, nonché al uido refrigerante isobutano (R600a). Maggiori informazioni sono disponibili al capitolo Smaltimento.

• AVVERTENZA! Non danneggiare il circuito refrigerante. La fuoriuscita di uido refrigerante può provocare danni agli occhi o causare inammazioni.

• AVVERTENZA! Non ostruire le aperture di ventilazione presenti sui pannelli dell’apparecchio o nella sua struttura con mobili da incasso. Assicurare un’appropriata circolazione dell’aria.

• AVVERTENZA! Non usare apparecchiature elettriche (come la macchina per il ghiaccio) se queste non sono del tipo espressamente autorizzato dal produttore su questo manuale.

• Durante l’installazione dell'apparecchio, assicurarsi che il cavo di alimentazione non risulti bloccato o danneggiato.

• Non collocare prese multiple o alimentatori portatili sul retro dell’apparecchio.

• Prima di collegare l’apparecchio, vericare che non vi siano danni al cavo di alimentazione o all’apparecchio stesso. In tal caso, non accendere l’apparecchio.

• Non conservare all'interno dell'apparecchio sostanze esplosive quali bombolette spray con propellente inammabile.

• Qualora si rendesse necessaria una riparazione o un intervento sull’apparecchio, contattare un servizio di assistenza autorizzato, al ne di garantire che vengano seguite le norme di sicurezza ed evitare rischi. Ciò vale anche per la sostituzione della spina di alimentazione.

• L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità siche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi.

• Ai bambini dai 3 agli 8 anni è consentito utilizzare l’apparecchio per inserire o estrarre alimenti.

• Vietare ai bambini di giocare con l'apparecchio.- 65 -

• Per evitare danni a persone o cose, l'apparecchio deve essere trasportato in una scatola e le operazioni di installazione devono essere eseguite da due persone.

• Attenzione! Tenere il materiale di imballaggio al di fuori della portata dei bambini per evitare possibili rischi di soffocamento!

• Vericare regolarmente la presenza di eventuali danni alla spina di alimentazione. In tal caso, non utilizzare l’apparecchio.

• Non utilizzare dispositivi elettrici nello spazio circostante l’apparecchio per evitare rischi di incendio. Inoltre, non appoggiare contenitori di liquidi sull’apparecchio, in modo da evitare che eventuali perdite ne compromettano le componenti elettroniche e l’isolamento.

• Conservare le sostanze alcoliche ad alta gradazione solo ben sigillate e in posizione verticale.

• Non conservare bottiglie di vetro contenenti liquidi congelabili o liquidi gassati nell'apparecchio, poiché potrebbero esplodere durante il congelamento.

• Non consumare cibo scaduto poiché potrebbe provocare intossicazioni alimentari. Non ricongelare gli alimenti già scongelati.

• Non utilizzare in modo improprio (per salirci sopra o appoggiarsi) mensole, comparti e sportelli dell’apparecchio.

• Non maneggiare amme libere e fonti inammabili all’interno dell’apparecchio.

• Disinserire la spina di alimentazione dalla presa di corrente: ū Se si osservano anomalie di funzionamento. ū Prima di qualsiasi operazione di pulizia. ū Prima di eseguire qualsiasi intervento sull’apparecchio.

• Per scollegare il cavo, non tirarlo ma afferrare sempre la spina.

• Ci riserviamo il diritto di apportare modiche tecniche.

• La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.

• Pulire periodicamente l’apparecchio utilizzando una soluzione di acqua tiepida e detergente neutro. Per maggiori informazioni sulle operazioni di pulizia consultare il capitolo Pulizia e sbrinamento (Manutenzione).

• Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

• L’apertura degli sportelli per periodi prolungati può provocare un aumento signicativo della temperatura all’interno dei comparti dell’apparecchio.

• Pulire regolarmente le superci che entrano in contatto con gli alimenti e i sistemi di drenaggio accessibili.

• Conservare pesce e carne crudi in appositi contenitori all’interno dell’apparecchio in modo che non entrino in contatto con altri alimenti o sgocciolino su di essi.

• Nel caso in cui l’apparecchio venga lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo e asciugarlo, assicurandosi di lasciare lo sportello aperto per evitare la formazione di muffa al suo interno.- 66 - Descrizione del prodotto 1 Sportello della cella 2 Piedini regolabili 3 Freezer 4 Congelatore con sportello 5 Regolatore della temperatura- 67 - Trasporto dell’apparecchio

• Durante il trasporto, ssare tutte le componenti indipendenti all’interno e sull’apparecchio al ne di evitare danni.

• L'apparecchio non deve essere trasportato in posizione verticale e non deve essere inclinato di oltre 30 gradi. Una volta completata l’installazione, attendere 30 minuti prima di collegare l'apparecchio alla rete elettrica.

• Se l'apparecchio è stato trasportato con un'inclinazione superiore a 30 gradi, attendere 4 ore prima di collegarlo alla rete elettrica. Prima del primo utilizzo

• Rimuovere la pellicola protettiva e il materiale di imballaggio, tra cui le sicure per il trasporto di accessori come ripiani e balconcini.

• Smaltire i materiali di imballaggio in base alle normative locali.

• Quando si accende l’apparecchio per la prima volta potrebbe essere percepibile un leggero odore che scomparirà quando il dispositivo inizia a raffreddarsi.

• Pulire l'interno dell’apparecchio con acqua tiepida e detergente neutro. Lavare gli accessori separatamente con acqua di risciacquo e non in lavastoviglie.

• Prima di inserire gli alimenti nell’apparecchio, lasciarlo funzionare per 24 ore al ne di raggiungere la temperatura desiderata. Installazione

• Collocare l’apparecchio in un ambiente asciutto e ben ventilato.

• Il normale funzionamento dell’apparecchio è garantito in ambienti con un’umidità massima del 70 %.

• L’apparecchio è predisposto all’utilizzo in ambienti in cui la temperatura sia compresa tra i valori riportati nella scheda tecnica in fondo a questo manuale.

• Non installare l’apparecchio all’aperto.

• È possibile disinserire la spina di alimentazione dalla presa di corrente in qualsiasi momento e per qualsiasi evenienza.

• Proteggere l’apparecchio dall’esposizione diretta alla luce del sole. Non installarlo in prossimità di fonti di calore (stufe, termosifoni, ecc.). Se tuttavia ciò non può essere evitato, posizionare un pannello isolante tra la fonte di calore e l’apparecchio.

• Non incassare l’apparecchio in un mobile. Non è consentita l’installazione del frigorifero direttamente sotto ad assi o mobili.

• Eventuali irregolarità del pavimento possono essere compensate con i due piedini anteriori a vite regolabili verticalmente, in modo da ottenere una maggiore stabilità.- 68 - Misure d’installazione Se il frigorifero è posizionato lateralmente contro una parete, è necessario lasciare uno spazio laterale di almeno 60 mm al ne di garantire l’apertura degli sportelli a 90 gradi. Larghezza (L) Profondità (P) Altezza (A) 450 mm 475 mm 840 mm A B C E F 930 mm 883 mm 180° 30 mm 100 mm Ventilazione L'aria riscaldata dietro l'apparecchio deve circolare liberamente, pertanto è necessario garantire un’adeguata ventilazione. Attenzione! Mantenere libere da ostruzioni le aperture di ventilazione presenti sul retro del pannello superiore dell’apparecchio! Collegamento

• Prima di collegarlo, assicurarsi che l’apparecchio e la sua spina di alimentazione non abbiano subito danni durante il trasporto.

• Collegare l’apparecchio esclusivamente a una presa antiurto. La tensione di rete deve corrispondere a quella riportata sulla targhetta matricola dell’apparecchio.

• L'apparecchio è conforme alle linee guida obbligatorie per la marcatura CE.

• Non collegare l’apparecchio a un convertitore.

• La spina di alimentazione non dovrebbe toccare il retro dell’apparecchio, per evitare possibili rumori di vibrazione.

• L'apparecchio può essere messo in funzione inserendo la spina nella presa.

• Lo spegnimento completo avviene solo disinserendo la spina di alimentazione dalla presa.

• Se l'apparecchio è stato scollegato dalla rete, attendere circa 5 minuti dopo aver collegato la spina di alimentazione prima di impostare il termostato nella posizione desiderata.- 69 - Elementi operativi La temperatura può essere regolata attraverso il termostato sul retro dell'apparecchio. Impostarlo su una posizione centrale (4) al ne di garantire una temperatura ottimale per il suo normale funzionamento. Ruotando la manopola del termostato in senso orario (5-7), si riduce la temperatura all'interno dell'apparecchio. Ruotando la manopola del termostato in senso antiorario (1-3), si aumenta la temperatura all'interno dell'apparecchio. Utilizzare un termometro per assicurarsi di aver raggiunto la temperatura desiderata. Sportello del congelatore Lo sportello del congelatore deve rimanere sempre chiuso afnché il cibo non si scongeli. In questo modo, si riducono la formazione di ghiaccio e l’accumulo di brina. Assicurarsi quindi che lo sportello sia aperto solo quando si estraggono gli alimenti o si riempie il congelatore. Congelamento/Conservazione degli alimenti

• L’apparecchio è progettato per il congelamento degli alimenti, per la conservazione a lungo termine di alimenti surgelati, così come per la produzione di cubetti di ghiaccio.

• Gli alimenti freschi dovrebbero essere congelati nella loro interezza il più rapidamente possibile, in modo da non perderne il valore nutritivo, le vitamine, ecc. Per questo motivo si consiglia di disporre gli alimenti su una o due le all’interno del congelatore,

• evitando il contatto con i prodotti già congelati.

• Evitare di superare la capacità di congelamento giornaliera! I valori relativi alla capacità massima di congelamento sono riportati nella scheda tecnica in fondo a questo manuale.

• Il tempo necessario per il congelamento diminuisce se gli alimenti da congelare vengono suddivisi in porzioni più piccole.

• Conservare gli alimenti congelati nel congelatore solo se imballati o confezionati. È possibile utilizzare sacchetti/pellicola di plastica trasparenti o fogli di alluminio come materiali di imballaggio. Prima di inserire gli alimenti nel congelatore, rimuovere l’aria dall’imballo o dal pacchetto in cui sono contenuti e vericarne l’ermeticità. Ogni pacchetto o imballo dovrebbe essere dotato di un’etichetta con informazioni sul suo contenuto, data di congelamento e data di scadenza.

• Non congelare liquidi gassati, alimenti caldi o liquidi in contenitori o bottiglie di vetro.

• Scongelare i prodotti congelati nel frigorifero. Gli alimenti conservano intatto il loro sapore se scongelati lentamente, inoltre l’energia frigorifera rilasciata da questi prodotti può essere utilizzata per mantenere una temperatura adeguata all’interno del frigorifero.

• Nel caso in cui l’apparecchio rimanga spento per un periodo di tempo prolungato, come nell’eventualità di una mancanza di corrente, lasciare lo sportello chiuso al ne di evitare una perdita signicativa di energia frigorifera. Per il periodo massimo di conservazione degli alimenti in caso di malfunzionamento, attenersi alla scheda tecnica in fondo a questo manuale. Una temperatura interna più elevata riduce la durata di conservazione degli alimenti. Per i mesi di conservazione degli alimenti congelati attenersi alla tabella qui riportata. Non conservare alimenti congelati nel congelatore per periodi superiori a quelli indicati. Rispettare la data di scadenza riportata sulla confezione.- 70 - Produzione di cubetti di ghiaccio L’apparecchio è provvisto di un’apposita vaschetta per la produzione di cubetti di ghiaccio. Riempire la vaschetta del ghiaccio per ¾ di acqua potabile e riporla nel comparto congelatore per alcune ore. I cubetti di ghiaccio possono essere facilmente estratti lasciando la vaschetta a temperatura ambiente per 5 minuti. Pulizia e sbrinamento (Manutenzione) Pulizia

• Disinserire la spina di alimentazione prima di qualsiasi operazione di pulizia.

• Non versare acqua nell’apparecchio.

• Pulire periodicamente l’apparecchio utilizzando una soluzione di acqua tiepida e detergente neutro.

• Lavare gli accessori separatamente con acqua di risciacquo e non in lavastoviglie.

• Non utilizzare detergenti aggressivi, abrasivi o alcolici.

• Dopo averlo pulito con l’acqua, passare sulla supercie con un panno e lasciarla asciugare con cura. Quindi, collegare la spina di alimentazione con le mani asciutte.

• Per ridurre i consumi energetici e mantenerne l’efcienza, pulire il condensatore situato nella parte posteriore dell’apparecchio almeno due volte all’anno con un aspirapolvere o una spazzola.

• Durante la pulizia, assicurarsi di non danneggiare o rimuovere l’etichetta matricola all’interno dell’apparecchio. Sbrinamento Si suggerisce di sbrinare l’apparecchio quando la formazione di ghiaccio al suo interno raggiunge i 2 - 4 mm di spessore. Sbrinarlo almeno due volte l’anno.

• Scollegare la spina di alimentazione dalla presa.

• Rimuovere tutti gli alimenti dal congelatore e conservarli in un luogo fresco, ad esempio a stretto contatto con tavolette di ghiaccio e all’interno di recipienti di plastica. Tenere sempre presente che la durata di conservazione degli alimenti congelati si riduce con l’aumentare della temperatura e pertanto dovranno essere consumati il prima possibile.

• Lasciare aperto lo sportello. Per velocizzare lo scioglimento del ghiaccio posizionare all’interno del congelatore una o due pentole con acqua calda ma non bollente.

• Avvertenza! Non utilizzare dispositivi meccanici o di riscaldamento per velocizzare lo scioglimento del ghiaccio.

• Asciugare con cura l’apparecchio dopo la pulizia.

• Collegare la spina di alimentazione. Attendere circa 5 minuti, quindi utilizzare il termostato per impostare la temperatura desiderata. Consigli per il risparmio energetico

• Collocare l’apparecchio in un ambiente fresco, asciutto e ben ventilato.

• Proteggere l’apparecchio dall’esposizione diretta alla luce del sole. Non installarlo in prossimità di fonti di calore (stufe, termosifoni, ecc.). Se tuttavia ciò non può essere evitato, posizionare un pannello isolante tra la fonte di calore e l’apparecchio.

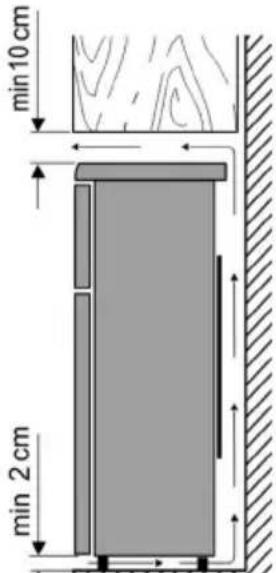

• Mantenere libere da ostruzioni aperture e griglie di ventilazione. Garantire una sufciente circolazione dell’aria sul retro dell’apparecchio.

• Far raffreddare gli alimenti caldi prima di inserirli nel frigorifero.

• Non lasciare aperto lo sportello troppo a lungo quando si inseriscono o estraggono gli alimenti per evitare un’eccessiva formazione di ghiaccio al suo interno.

• Non impostare una temperatura inferiore al necessario. Per maggiori informazioni sulla regolazione della temperatura, consultare il capitolo “Elementi operativi”. Rumori durante il funzionamento Una volta accesso, il frigorifero potrebbe generare dei tipici rumori di funzionamento. Si tratta di:

• Rumori del motore elettrico dovuti al funzionamento del compressore, che potrebbero risultare più intensi nel momento in cui quest’ultimo comincia ad essere operativo.

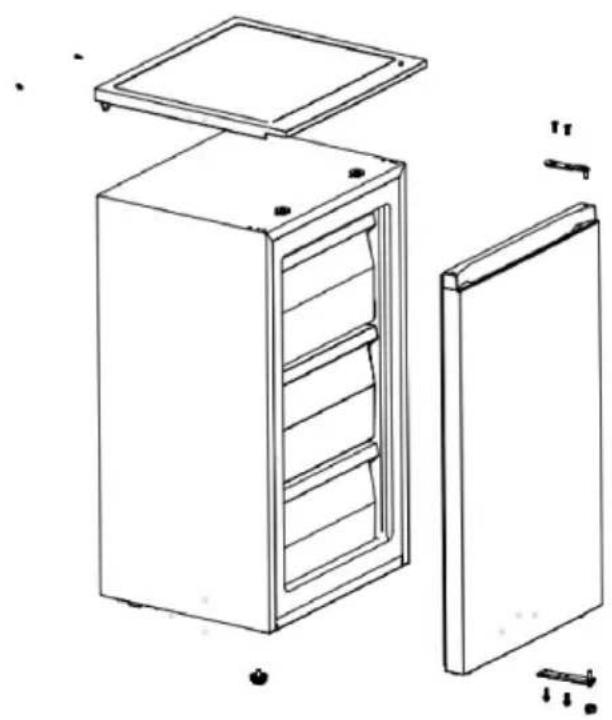

• Rumori nei tubi del circuito refrigerante.- 71 - Cambio della cerniera dello sportello

1. Svitare le due viti che ssano il coperchio

dell’apparecchio sul retro. Rimuovere il coperchio e metterlo da parte.

2. Rimuovere le viti dal lato superiore

dell'apparecchio e togliere la cerniera superiore dello sportello.

3. Sollevare leggermente lo sportello e

staccarlo dalla cerniera inferiore. Collocare lo sportello in un luogo sicuro.

5. Svitare le viti che mantengono in posizione

la cerniera inferiore dello sportello e quindi rimuoverla. Riavvitare la cerniera dello sportello e i piedini sull’altro lato.

6. Posizionare lo sportello sul bullone a perno

della cerniera inferiore ed esercitare una leggera pressione sull’apparecchio. Inserire la cerniera superiore dello sportello con il bullone a perno nel foro presente nella parte superiore dello sportello e ssarla con due viti. Avvitare nuovamente le altre viti sull’altro lato.

7. Riposizionare il coperchio sull’apparecchio

e ssarlo saldamente con due viti.- 72 -

• Se necessario, la cerniera dello sportello può essere trasferita da destra a sinistra.

• Avvertenza! Prima di qualsiasi intervento sull'apparecchio scollegare sempre la spina di alimentazione dalla rete elettrica.

• Al ne di evitare lesioni personali o danni materiali, le operazioni di modica della cerniera dello sportello devono essere eseguite da almeno due persone.

• Si consiglia di far eseguire la modica del fermo dello sportello esclusivamente a personale qualicato.

• Prima di iniziare è necessario: ū Prestare sempre attenzione al numero di viti e rondelle sul perno di articolazione. ū Assicurarsi che gli sportelli siano sempre ben allineati afnché si chiudano saldamente. Fase A a) Svitare le due viti che ssano il pannello superiore dell’apparecchio sul retro. b) Mantenendo lo sportello in posizione, rimuovere il coperchio e il perno superiore , quindi mettere da parte il coperchio. c) Sollevare leggermente lo sportello e staccarlo dalla cerniera inferiore. Collocare lo sportello in un luogo sicuro. d) Rimuovere il supporto del perno dal foro in basso a destra dello sportello. e) Inclinare l’apparecchio leggermente all’indietro e svitarne i piedini anteriori regolabili

f) Svitare le viti che ssano la cerniera inferiore dello sportello

Fase B a) Fare riferimento all’illustrazione B quando si svita il perno della cerniera inferiore dalla placca. b) Ruotare la placca in modo che la parte inferiore sia ora rivolta verso l’alto. c) Quindi sostituire il perno e ssarlo con il dado. La cerniera inferiore dello sportello così montata è rappresentata nell’illustrazione numero

Fase C a) Utilizzando le viti , ssare la cerniera inferiore dello sportello al lato inferiore sinistro dell’apparecchio. b) Quindi riavvitare nuovamente i piedini anteriori regolabili in posizione. c) Inserire la boccola del perno nel foro in basso a sinistra dello sportello. d) Inserire il perno superiore nel foro in basso a sinistra del coperchio

e) Posizionare lo sportello sul perno della cerniera inferiore ed esercitare una leggera pressione sull’apparecchio. f) Mantenendo lo sportello in posizione, collocare il coperchio sull’apparecchio in modo che il perno superiore scivoli nell’apertura dello sportello. g) Fissare il coperchio sul retro utilizzando le due viti

Vite Pannello superiore dell’apparec- chio Perno superiore Piedino regolabile Bullone inferiore Cerniera inferiore destra Cerniera inferiore sinistra Boccola del perno- 73 - Smaltimento Gli apparecchi contrassegnati da questo simbolo devono essere smaltiti separatamente dai riuti domestici. Questi apparecchi infatti sono fabbricati con materiali di valore che possono essere riciclati. Assicurando il corretto smaltimento del prodotto si contribuisce ad evitare i potenziali effetti negativi sull'ambiente e sulla salute umana. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufcio locale competente o il negozio presso il quale il prodotto è stato acquistato.

• Estrarre la spina dalla presa e scollegarla dall'apparecchio prima di procedere con lo smaltimento.

• Il uido refrigerante isobutano (R600a) e il propellente ciclopentano utilizzato nel sistema di isolamento (C

) sono sostanze inammabili e pertanto devono essere smaltite in modo appropriato.

• Assicurarsi che i tubi dei circuito refrigerante non vengano danneggiati prima del corretto smaltimento. Informazioni sui servizi di assistenza tecnica In caso di necessità, rivolgersi al Servizio di assistenza tecnica comunicando il tipo di guasto. Prima di farlo, annotarsi il numero articolo che si trova sulla targhetta matricola dell’apparecchio (vedi gura) per agevolare l’elaborazione della richiesta.- 74 - Eliminazione dei malfunzionamenti Nella tabella di seguito sono elencati i possibili guasti e le rispettive modalità di ripristino. Vericare se tali modalità possono effettivamente riparare i guasti. In caso contrario, disinserire l’apparecchio dalla presa di corrente e contattare il Servizio di assistenza. Guasti Possibili cause e soluzioni L’apparecchio non funziona.

• Interruzione di corrente.

• Il fusibile principale è saltato.

• Il fusibile nella presa a muro è saltato. Vericare questa evenienza collegando un altro apparecchio alla stessa presa. Rumori molto intensi (diversi dai normali rumori di funzionamento).

• L’apparecchio è posizionato su una base stabile?

• L’unità di raffreddamento in funzione fa vibrare mobilio o oggetti adiacenti?
