TV 7052 SF - Televisie Magnum - Gratis gebruiksaanwijzing en handleiding

Type product	Kleurentelevisie
Merk	Magnum
Model	TV 7052 SF
Schermformaat	28 inch (16:9)
Zichtbare diagonaal	66 cm
Stroomverbruik	135 W
Voeding	230-240 V AC, 50 Hz
TV-systeem	Multi-systeem / NTSC Playback
Frequentiebereik	VHF I (2-4), VHF III (5-12), UHF (21-69), S-band (S1-S41)
Antenne-ingang	Standaard 75 ohm antenneaansluiting
Aantal voorkeurszenders	200 + 3 AV (1 voor AV)
Beeldbuis	106° afbuiging
Geluidsvermogen	2 x 8 W
Afstandsbediening	Ja, infrarood, bereik 7 m, hoek 30°
Speciale functies	PIP (Picture in Picture), Teletekst, Automatische uitschakeling, Slaaptimer
Reiniging	Voor reiniging stekker uittrekken, gebruik een zachte, licht vochtige doek
Reserveonderdelen	Gebruik alleen door de fabrikant aanbevolen onderdelen
Veiligheid	Open het achterpaneel niet, vermijd vocht, plaats niet in de buurt van een vlam

Veelgestelde vragen - TV 7052 SF Magnum

Hoe kan ik automatisch zenders afstemmen?

Ga naar het menu Programma's, selecteer 'Automatisch zoeken', kies uw land en druk op OK. Het zoeken gebeurt automatisch.

Wat moet ik doen als het scherm zwart blijft en er geen geluid is?

Controleer of de stekker in het stopcontact zit en of de televisie aan staat (Aan/Uit-knop). Als het stand-by lampje brandt, gebruik dan de numerieke toetsen op de afstandsbediening of de P+/- toetsen om aan te zetten.

Hoe gebruik ik de PIP-functie (beeld in beeld)?

Druk op de PIP-knop op de afstandsbediening. Er verschijnt een klein beeld in de hoek. Gebruik de P+/- toetsen om het kanaal in het kleine beeld te wijzigen. Gebruik de rode en groene knoppen om in te zoomen of de PIP te verplaatsen.

Hoe stel ik het volume in of demp ik het?

Gebruik de toetsen Vol+/-. Om het geluid te dempen, druk meerdere keren op MUTE (3 stappen: half gedempt, volledig gedempt, normaal).

Hoe open ik teletekst?

Druk op de Teletekst-toets. Druk een tweede keer voor een mix tekst/beeld, een derde keer om terug te keren naar normaal. Gebruik de kleurtoetsen voor specifieke secties.

Wat moet ik doen als het beeld abnormale kleuren heeft?

Controleer de kleurinstellingen in het menu Beeld. Als het probleem aanhoudt, voer dan een fijnafstemming uit (handmatig afstemmen) of zet luidsprekers/magnetische objecten verder weg.

Hoe stel ik de slaaptimer in?

Ga naar het menu Functies, selecteer Timer en vervolgens Slaaptimer. Voer het aantal minuten in (0-999) waarna de televisie automatisch uitschakelt.

Kan ik een videorecorder of decoder aansluiten?

Ja, gebruik de Scart-aansluitingen aan de achterkant. Sluit het apparaat aan op EXT1 of EXT2. Selecteer vervolgens de AV-modus met de AV-toets op de afstandsbediening.

Hoe reinig ik het scherm en de behuizing?

Trek de stekker uit het stopcontact. Gebruik een zachte, licht vochtige doek. Gebruik geen vloeistoffen of spuitbussen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen (vervang ze indien nodig). Zorg dat u zich binnen 7 meter en in een hoek van 30° ten opzichte van de ontvanger bevindt. Druk niet op twee toetsen tegelijk.

GEBRUIKSAANWIJZING TV 7052 SF Magnum

U heeft een excellente keuze gemaakt. Uw nieuwe televisie maakt van uw huiskamer een gelukkiger plaats. Maar alvorens het te plaatsen en te gebruiken, gelieve eerst deze gebruiksaanwijzing te lezen. Hou deze gebruiksaanwijzing bij voor latere referentie.

De eigenschappen van uw TV :

• Uw kleurentelevisie heeft een afstandsbediening.
• U kan alle instellingen voor het beeld en het geluid regelen via het menu op het scherm (OSD = On Screen Display).
• U kan de taal van het menu instellen.
• U kan tot 200 kanalen (zenders) van de VHF, UHF en S-band opslaan.
• Geschikt voor kabeltelevisie.
• Het is gemakkelijk om de zenders op te zoeken via het automatische zoeksysteem en u kan de zenders een naam geven (ATS).
• U kan de televisie instellen om automatisch uit te schakelen tussen 1 en 999 minuten.
• Vijf minuten na het einde van de televisie-uitzending schakelt het toestel automatisch in stand-by stand (Auto Shut Off).

WAT TE DOEN VOOR UW VEILIGHEID.

OPGELET : OM HET RISICO VOOR ELEKTRISCHE SCHOKKEN TE VERMIJDEN MA G HET TOESTEL NIET GEOPEND WORDEN. BINNENIN BEVINDEN ZICH GEEN GEBRUIKERSFUNCTIES. VOOR ONDERHOUD MOET GESPECIALISEERD PERSONEEL GECONTACTEERD TE WORDEN.

Stroombron

U mag alleen gebruik maken van een stroombron van 230 tot 240 Volt, 50 Hz. Let er op dat u de juiste spanning gebruikt. Stroomdraad en andere draden

Let crop dat de stroomdraad en andere snoeren op zo'n wijze zijn geplaatst dat u er niet kunt op trappen of dat er geen andere voorwerpen op geplaatsl worden. Let vooral op plaatsen zoals een stopcontact en op snoeren die naar de televisie gaan.

Vocht en water

Gebruik de televisie niet in een vochtige ruimte. Het toestel mag niet blootgesteld worden aan druppels of ander insijpelend vocht. Geen vocht bevattende voorwerpen zoals een vaas mag bovenop het toestel geplaatst worden.

Geen open vlam

Geen zaken met een open vlam, zoals een kaars, mogen bovenop het toestel geplaatst worden.

Lege batterijen

Hou met het verwijderen van lege batterijen rekening met de milieuvoorschriften.

Klimaat

De nodige aandacht moet gegeven worden aan de gebruiksbeperkingen in streken met een tropisch of gematigd klimaat. Reinigen

Trek de stekker uit het stopcontact alvorens het te reinigen. Gebruik geen vloeistoffen of spuilbussen. Reinig uw televisie met een zacht en licht bevochtigd doek.

10 cm 10 cm 20 cm 20 cm

Ventilatie

De openingen in het toestel dienen voor ventilatie. Sluit deze niet af om oververhitting te vermijden.

Bliksem

Trek de stekker uit het stopcontact in geval van storm of bliksem of wanneer u op vakantie gaat.

Vervangingsonderdelen

Indien in uw televisie onderdelen vervangen moeten worden, vergewis u er dan van dat de persoon die de herstelling uitvoert onderdelen gebruikt die de specificaties van de fabrikant volgen of de dezelfde eigenschappen hebben als de originele onderdelen. Andere onderdelen kunnen brand, elektrische schokken of andere ongelukken veroorzaken.

Algemeen

Overtuig u er van dat de persoon die de service verleent gekwalificeerd is om dit te doen. Open zelf niet het toestel - risico van elektrische schokken.

Algemeen

- Sluit geen kabels aan of verwijder ze niet terwijl de televisie aangeschakeld is.

- Laat de televisie niet achter in een hete, koude of vochtige zone. - Wij zijn er fier op om een kwaliteitsproduct te leveren. Om

dit kwaliteitspeil te blijven houden mag uw TV alleen onderhouden worden door een geautoriseerd persoon.

WELKE FUNCTIES BEVINDEN ZICH OP UW TV

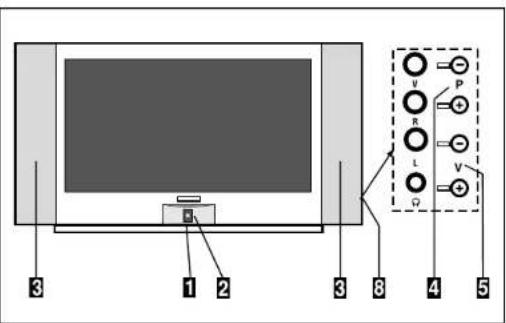

VOORAAN

11 ① AAN-UIT schakelaar

22 Infrarood ontvanger

33 Luidspreker(s)

44 P+/- Programma op/neer toetsen

55 -+/- Volume op/neer toetsen

88 AV in / aansluiting hoofdtelefoon

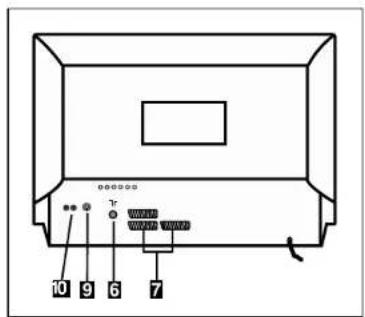

ACHTERKANT

68 Antenneansluiting

77 Scart in (gebruik dit om een computer, een decoder of videorecorder aan te sluiten).

93.SV1 IS ingang (functioneel)

1. Links/rechts audio ingang (functioneel)

1 2 3 3 3 4 5

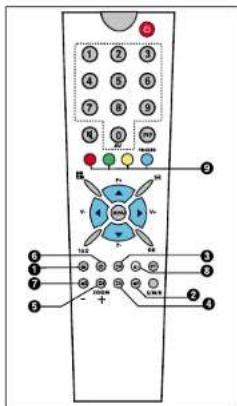

1. Stand-by toets
2. Numerieke toetsen voor directe selectie van zenders
3. Zoom toets (geen functie)
4. Mute toets (3 stappen)
5. Menu selectietoets
6. Swap toets
7. Zender op/neer in TV modus, pagina op/neer in teletekst modus, opwaarls/neerwaarls bewegen in een menu.
8. Verhogen/verlagen van het volume, instellingen in het menu
9. Wijzigingstoets in mozaïek modus, bevestiging of annulatie in menu's
10. PIP toets (functioneel)
11. Gebruikersinstellingen toets
12. Geluidsselectie : DUAL I, DUAL II, Stereo, Mono (DUAL I, II, ST/MONO)
13. AV toets
14. Mozaïek toels
15. Rode toels (om het PIP beeld in en uit te zoomen) (functioneel)
16. Groene toets (beweegt het PIP beeld op het scherm) (functioneel)
17. Gele toets (geen functie)
18. Blauwe toets (om het beeld stil te zetten)
19. Beeldformaatkeuze (Automatisch, Filmtechnisch, Gecentreerd, 16:9)
20. Geeft informatie over de huidige zender.

Opmerking : voor andere functies van de afstandsbediening, kijk naar de afbeelding van de afstandsbediening in het deel TELETEKST van deze handleiding.

AFSTANDSBEDIENING

Laat de afstandsbediening niet vallen.

Probeer niet de afstandsbediening te openen.

Druk geen twee toetsen tegelijkertijd op de afstandsbediening in.

Verwijder de balterijen als u de afstandsbediening lange tijd niet gebruikt.

Opmerking : de afstandsbediening kan de televisie bedienen tot op een afstand van 7 meter en onder een hock van 30 graden.

• Open het deksel van het batterijencompariment
• Plaats de batterijen op een correcte wijze
• Sluit het batterijencompartiment

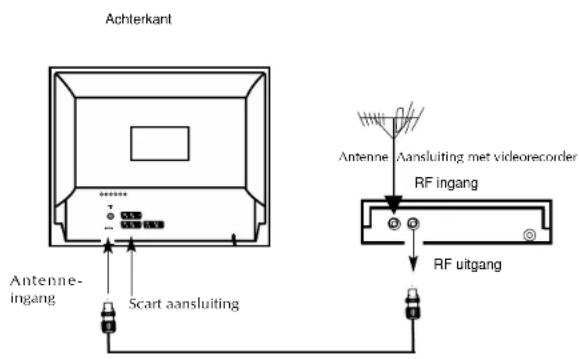

AANSLUITING ANTENNE

AANSLUITING BUITENANTENNE

Voor een goede weergave van beeld en kleuren is een degelijke builenanlenne vereist.

Gebruik een coaxiale kabel (75 Ohm, fig A-2) voor de antenne en sluit deze aan (zie fig A-1) op de antenne-ingang.

Achterkant Antenne- ingang Scart aansluiting Antenne Aansluiting met videorecorder RF ingang RF uitgang

Antenneplug (Fig A-1) Coaxiale kabel (75 Ohm) fig A-2

AANSLUITING VAN VCR, COMPUTER EN DECODER

SCART AANSLUITING

Uw televisie heeft twee Scart aansluitingen. Als u randapparatuur (videorecorder, decoder, enz) wil aansluiten, gebruik dan de ingangen EXT1 en EXT2.

Een videorecorder, een videodisk speler, TV spelletjes, computer of videocamera kunnen op deze AV ingangen aangesloten worden door gebruik te maken van een geschikte kabel.

Wanneer "AV" geselecteerd wordt, schakelt de televisie over naar de externe ingang en wordt het RF gedeelte uitgeschakeld.

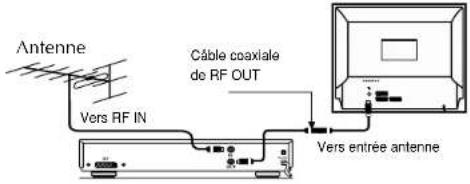

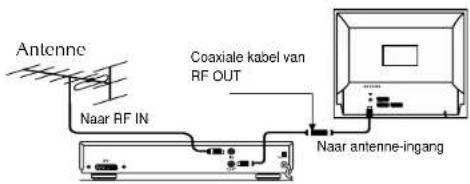

GEBRUIK VCR MET RF OUT

• Verbind de coaxiale kabel tussen de RF OUT van de videorecorder en de antenne-ingang van de televisie. Sluit de antennekabel aan op de RF IN aansluiting van de videorecorder.
• Selecteer voorkeuzenummer 0 (van de televisie).
  • Druk op de PLAY toets (van de videorecorder).
• Zoek het RF kanaal van de videorecorder.
• Memoriseer onder voorkeuzenummer 0 het gevonden RF kanaal door gebruik te maken van het memoriseer deel in het Installatie Menu.

Antenne Naar RF IN Coaxiale kabel van RF OUT Naar antenne-ingang

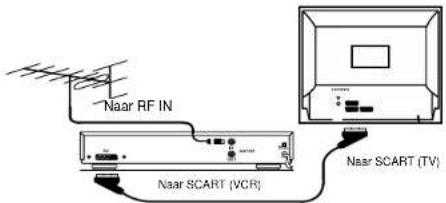

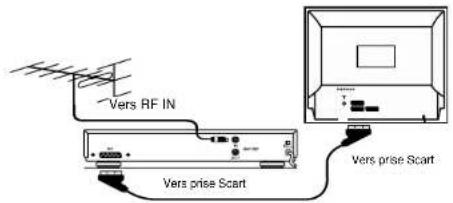

GEBRUIK VCR MET SCART AANSLUITING

• Gebruik een Scart kabel om de videorecorder te verbinden met de Scart aansluiting van de televisie.
• Selecteer AV door op de AV toets van de afstandsbediening te drukken.
  • Druk op de PLAY toets.

Het voordeel van deze aansluiting is een betere beeld- en geluidsweergave bij de weergave van een videocassette.

Opmerking : RC is een afkorting van Remote Control (afstandsbediening)

1. Inschakelen

a. TV inschakelen

Druk op de ON/OFF toets op de televisie. Uw televisie staat nu in stand-by modus.

b. Stand-by modus

Als de televisie in stand-by modus is, kunt u hem inschakelen door op de numerieke toetsen 0 tot 9 van de afstandsbediening (RC) te drukken of door de P+/P-loetsen op de televisie te gebruiken.

16:0 P+ V- P- Gk ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ - P +

1. Uitschakelen

a. Televisie uitschakelen

Druk op de ON/OFF toets om de televisie uit te schakelen. b. Stand-by modus

Om de televisie tijdelijk uit te schakelen, druk op de stand-by loets op de RC.

1. EEN ZENDERNUMMER KIEZEN

- Gebruik de P+/P- toetsen op de televisie om naar een

volgende of vorige zender te gaan.

- P + 1-- 001

- Om een zender onmiddellijk te kiezen, gebruik de 0 tot 9 toetsen van de RC.

- Om een zender te kiezen met nummers tussen 10 en 200 dienen de toetsen onmiddellijk achter elkaar ingedrukt te worden.

Voorbeeld

om zender 200 te kiezen, druk eerst "2". In een hoek van het scherm verschijnt "2---". Als u op de toets blijft drukken, schakelt de televisie over naar zender 2. Zolang deze boodschap op het scherm verschijnt, schakelt de TV opnieuw over naar zender 0 in geval 2 niet ingedrukt wordt.

① 1 ④ 14 1

TV FUNCTIONS

2. MUTE (3 stappen)

Druk op de MUTE toets. In de rechterhoek van het

scherm verschijnt een HALF MUTE symbol en het geluid wordt met de helft verminderd. Door opnieuw op deze toets te drukken verschijnt FULL

MUTE en wordt het geluid volledig gedempt. Door een derde keer te drukken wordt het geluid hersteld.

3. 16:9 TOETS

Deze toets wordt gebruikt om het beeldformaat te wijzigen. Met eenzelfde toets kan u kiezen voor automatisch, Filmtechnisch, gecentreerd en 16:9.

4. PP

Als u deze toets indrukt, verschijnen uw persoonlijke instellingen (van beeld en geluid) in de rechtse benedenhoek van het scherm. Als u deze toets verschillende malen indrukt, kunt u waarden in het geheugen vastleggen. U zal het bericht "Settings recorded" op het scherm zien verschijnen.

5. M/S/D toets

Wordt gebruikt om de audio uitgang te selecteren tussen mono, stereo, Dual 1 en Dual 2.

6. AV

Om de AV modus te kiezen, druk op de AV toets op de

RC. U kan achtereenvolgens kiezen uit AV-1, AV-2, *AV-3, *Voorkant AV en *SVHS. (* : op sommige modellen). Om terug naar TV modus te gaan, druk op de numerieke toetsen van de RC. Als er een menu op het scherm staat kunt u niet naar AV modus gaan. In AV modus zijn de programma menu's niet beschikbaar. 7. Automatisch uitschakelen

De TV gaat automatisch naar stand-by modus als er gedurende vijf minuten geen televisiesignaal meer ontvangen wordt.

Opmerking : als de TV in AV modus is, zal deze niet automatisch uitschakelen na vijf minuten, zelfs al is er geen Tv-uitzending meer.

8. OK toets

In mozaïek modus dient deze toets om naar een zender te schakelen. In de menu's wordt de toets gebruikt om wijzigingen te bevestigen of te annuleren. 9. Info toets (I)

Door op deze toets te drukken kan het zendernummer, de zendernaam (indien ingebracht), het geluidstype, beeld, teletekst, alarmtijd en afsluittijd (indien ingesteld) weergegeven worden.

⑤ Swap. Door op deze toets te drukken kan teruggekeerd worden naar de zender die u tevoren aan het bekijken was.

TV FUNCTIONS

Opmerking : deze functie werkt niet als er een menu op het scherm staat.

Mozaïek : Wanneer u binnengaat zal mozaïekknoop zestien mozaïekvensters het scherm zijn. Tijdens het proces is het beeld van elk kanaal actief. Door de O.K. knoop te drukken kunt u op dat kanaal letten. Naast door P +/P- te gebruiken knopen en door met O.K. knoop te bevestigen u kunnen uw gewenst programma kiezen. Terwijl zestien mozaïekvensters op het scherm zijn.

Blauwe toets/Freeze : bevriest het beeld terwijl u aan het kijken bent.

Rode toets : om in te zoomen op het PIP beeld (3 stappen).

Groene toets : wijzigt de plaats van het PIP beeld op het scherm. (ledere keer dat u drukt, verhuist het beeld naar een andere hoek van het scherm).

PIP : dit toestel beschikt over PIP (Picture in Picture)

Als u op de PIP toets van de RC drukt verschijnt er een klein beeld op het scherm, terwijl het normale programma doorloopt. U kunt de zender in dit kleine beeld wijzigen door gebruik te maken van de P± toetsen. U kunt het formaat van het PIP beeld wijzigen met de rode toets en de plaats van het PIP beeld veranderen met de groene toets. Als u de zender van

het hoofdscherm wil wijzigen, gebruik dan de 0 tot 9 toetsen van de RC. Om het grote beeld met het kleine beeld om te wisselen kan u de Swap toets gebruiken. Druk op PIP toets om de PIP functie uit te schakelen. (Om naar AV modus over te schakelen tijdens het gebruik van PIP, druk op de AV toets. U kan de AV toets gebruiken om andere AV bronnen te selecteren).

Nota: De expositie van PIP is slechts geldig voor TVs die de functies van de PIP hebben.

SPECIALE FUNCTIONS

PAT (De tekst en het Beeld zijn half & half op het scherm): Aldus, drukt u de knoop van de Mengeling wanneer de wijze van TV is.

PIT (De tekst en het Beeld zijn op het scherm: De tekst is groot, is het Beeld klein): Aldus, tweemaal drukt u wanneer de wijze van TV is.

2PIT (Tekst + Beeld + PIT: De tekst is groot, is het Beeld klein, is de PIT klein): Aldus nadat u tweemaal de knoop drukt van de Mengeling moet u de knoop van de PIT drukken wanneer de wijze van TV is.

(Als u de Tekst ingaat en de KUIL opent wordt het 2PIT wanneer de PIT is)

TV FUNCTIONS (MENU'S)

DOOR DE MENU'S GAAN

Als u op de Menu toets drukt verschijnt het beeldmenu. Druk op de P- toets om de menu's voor audio, programmering en functies op te roepen. Druk op de P+ toets om terug te gaan naar een vorig menu. Gebruil de V+ toets om binnen het menu te bewegen. Selecteen de menu bar die u wenst te wijzigen met de pijltoetsen en de P± toetsen. U kan de wijzigingen aanbre met de V± toetsen of doorgaan naar submenu's. Na de wijzigingen uitgevoerd te hebben kunt u het menu verlaten door op de Menu toets te drukken. Opmerking : druk de toetsen in de richting van de pijlen binnen de menu bars.

AUTO PROGRAMMERING

1. Ga, door gebruik te maken van de Menu en de P-toetsen naar het Programma menu. Gebruik de V+ en P- toetsen om auto Programming te selecteren en druk opnieuw op de V+ toets.

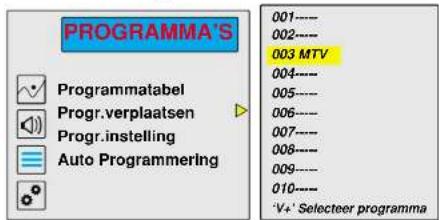

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.instelling Auto Programming

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.Instelling Auto Programmering

Een nieuw menu verschijnt. Alvorens het automatisch zoeken te straten, selecteer eerst uw land, druk op P-, kies OK en bevestig.

Selecteer het land, druk dan op de OK-toets om met de installatie te beginnen. Land Nederland OK Annuleren

In een nieuw menu wordt "ZOEKEN" aangeduid. De gevonden zenders wordt automatisch opgeslagen.

ZOEKEN... Om de zoekactie te annuleren, drukt u op de Cancel-toets Programmanr gevonden: 25 43% Annuleren

Na het beeindigen van het zoeken wordt het aantal gevonden zenders in een nieuw menu afgebeeld. U kan de zenders opslaan door op de OK toets te drukken.

TV FUNCTIONS (MENU'S)

Automatisch zoeken is beëindigd. Programmas zijn gesorteerd. Programmann gevonden: 48 OK

Bevestig het annulatie script in automatisch zoeken door op de toets OK te drukken. Een menu met de aanduiding van annuleren verschijnt.

Geannuleerd OK

MANUEEL AFSTEMMEN

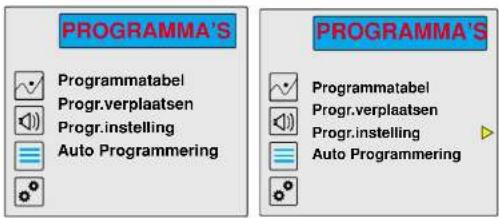

Selecteer program setup in het programma menu.

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.instelling Auto Programming PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.instelling Auto Programming

In het nieuwe menu, selecteer Frequency Setting met de P- toets en druk op de V+ toets. Het menu voor frequency setting wordt weergegeven.

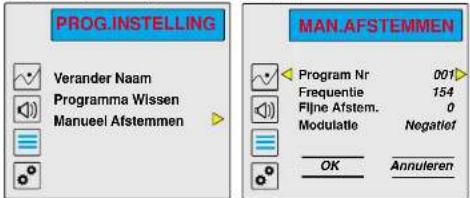

PROG.INSTELLING Verander Naam Programma Wissen Manueel Afstemmen MAN.AFSTEMMEN Program Nr 001 Frequentie 154 Filjne Afstem. 0 Modulatie Negatief OK Annuleren

Program Nr: u kan het zendernummer inbrengen. Frequentie : u kan de frequentie inbrengen met de numerieke toetsen en het volgende of vorige kanaal vinden door gebruik te maken van de V± toetsen. Fijne Afstem. : met de V± toetsen kunt u fijnafstemming realiseren.

TV FUNCTIONS (MENU'S)

Modulatie : in alle landen, behalve Frankrijk moet de modulatie op negatief ingesteld worden. Positieve modulatie is nodig voor uitzendingen in Secam L. U kan de instelling confirmeren door OK te selecteren met de P- toets of annuleren. In beide gevallen zullen de volgende menu's getoond worden.

U kan teruggaan naar het PROGRAM SETTINGS menu.

VERANDER NAAM

U kan na handmatig of automatisch zoeken aan de zenders een naam geven.

Wanneer u in het Program Setup menu de lijn Change Name kiest, verschijnt er een tabel met letters en cijfers. U kan de letters en cijfers aanduiden door gebruik te maken van de V± of P± toetsen en achteraf bevestigen met de OK toets. U kan maximaal 8 letters (of cijfers of symbolen) gebruiken. U kan letters als hoofdletters kiezen door op de toets Shift te drukken. U kan ook andere symbolen gebruiken. U kan de naam wijzigen, annuleren of bevestigen. Achteraf verschijnt "name changed" OK en "action cancelled" OK zal bevestigen dat u de naam geannuleerd heeft.

PROGRAMMA WISSEN

Druk op V+ in het Programma Setup menu en selecteer de lijn "Delete Programme". De tabel toont 20 zenders en u kan de te annuleren zender kiezen met P±, V± of de numerieke toetsen. Ga daarna terug naar het Programma menu door gebruik te maken van de Menu loets.

PROG.INSTELLING Verander Naam Programma Wissen Manueel Afstemmen

MTV 1 2 3 4 5 6 7 8 9 0 = - { } " : . , ? Q W E R T Y U I O P A S D F G H J K L Z X C V B N M Veranda BS OK Wis Annulcrn

PROG.INSTELLING Verander Naam Programma Wissen Manueel Afstemmen

Dit programma zal gewist worden. _______ AnnulerenOK

TV FUNCTIONS (MENU'S)

PROGRAMMATABEL

Gebruik de toets V+ in het Programma menu om de Iijn Program Table te selecteren. De tabel toont 20 zenders. U kan de gewenste zender aanduiden met P±, V± of de numerieke toetsen. Ga daarna terug naar het Programma menu door gebruik te maken van de Menu toets.

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.instelling Auto Programming

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.Instelling Auto Programming

001---- 011 ---- 002---- 012 ---- 003 MTV 013 ---- 004---- 014 ---- 005---- 015 ---- 006---- 016 ---- 007---- 017 ---- 008---- 018 ---- 009---- 019 ---- 010---- 020 ----

PROGR. VERPLAATSEN

Gebruik de toets V+ in het Programma menu om de lijn Program Moving te selecteren. Een tabel met tien zenders wordt afgebeeld.

PROGRAMMA'S Programmatabel Progr.verplaatsen Progr.instelling Auto Programmering 001---- 002---- 003 MTV 004---- 005---- 006---- 007---- 008---- 009---- 010---- 'V+' Selecteer programma

Duid de te verplaatsen zender aan en breng hem naar de gewenste plaats met de V+ toets.

001---- 002---- 003 MTV 004---- 005---- 006---- 007---- 008---- 009---- 010---- P+/P- Verplaats

TV FUNCTIONS (MENU'S)

Wanneer u op de gewenste plaats bent aangekomen, gebruik de P± toetsen. Links wordt er een ruimte gemaakt waar de zender in geplaatst kan worden met de V- toets. Druk dan terug op de Menu toets.

001---- 002---- 003---- 005---- 006---- 007---- 008---- 009---- 010---- V- Beëindig 004 MTV

De menu's "please wait" en "program moved" verschijnen op het scherm. Confirmeer met de "Menu" toets en de zender wordt gememoriseerd in de nieuwe locatie.

BEELDINSTELLINGEN

Druk op de Menu toets. Een "Menu" voor beeldinstellingen verschijnt.

BEELD Helderheid Contrast Kleur Scherpheid Meer...

BEELD Helderheid Contrast Kleur Scherpheld Meer...

Gebruik de V+ toets om een eerste selectie te maken. Selecteer de in te stellen mijn met de P± toetsen en voer de instelling uit met de V± toetsen.

Volgende instellingen kunnen uitgevoerd worden.

Helderheid : om de helderheid van het beeld te regelen

Contrast : om het contrast van het beeld in te stellen

Kleur : om de kleur in te stellen

Scherpheid: om de scherpte van het beeld in te stellen Meer... : druk op de V+ toets om naar het beeld submenu te gaan

TV FUNCTIONS (MENU'S)

MEER... Contrast+ Auto Rulsonderdrukking Auto

BEELD MEER

Volgende instellingen kunnen gedaan worden.

Contrast+ : voor de kleurtoon

(zwart, wit, grijze, automatisch en uit)

Ruisonderdrukking : om de beeldkwaliteit te verbeteren (minder, medium, max, automatisch en uit).

GELUIDSINSTELLINGEN (AUDIO)

Druk op de Menu toets. Het beeldmenu verschijnt. Druk op P- om het geluidsmenu te kiezen.

AUDIO Volume Balans Equalizer Hoofdtelefoon Meer...

AUDIO Volume Balans Equalizer Hoofdtelefoon Meer...

Druk op V+ om een eerste selectie te maken. Kies de gewenste functie met de P± toetsen en doe de instelling met de V± toetsen.

Volgende kan ingesteld worden.

Volume : om het volume in te stellen

Balans : om de geluidsbalans tussen links en rechts in te stellen

Equalizer : ga naar de equalizer lijn en druk op V+ om de instellingen van de equalizer te kiezen (normaal, Hal, muziek, film, persoonlijk). Gebruik de P± en V± toetsen om persoonlijke instellingen te regelen.

TV FUNCTIONS (MENU'S)

AUDIO Volume Balans Equalizer Hoofdtelefoon Meer...

EQUALIZER Preselectie Persoonlijk 100 Hz 330 Hz 1 KHz 3.3 KHz 6.6 KHz

Hoofdtelefoon : ga naar de lijn voor de hoofdtelefoon, druk op V+ en het menu voor de hoofdtelefoon wordt getoont.

AUDIO Volume Balans Equalizer Hoofdtelefoon Meer...

Volume : om het geluidsniveau van de hoofdtelefoon in te stellen

Balans : om de balans van de hoofdtelefoon in te stellen.

Bass : om het niveau van de lage tonen in te stellen Treble : om het niveau van de hoge tonen in te stellen Taal hoofdtelefoon: kanaal 1 - 2 (Dual 1-2) selectie

MEER...

Ga naar de lijn submenu en klik op V+ om in het submenu te komen.

AUDIO Volume Balans Equalizer Hoofdtelefoon Meer...

Smart volume : kan ingesteld worden als aan/uit Audio Taal : om te kiezen tussen mono of stereo Sp. Effect : als dit ingesteld wordt op "uit", hoort u normaal geluid. Met de V± toetsen kunt u dit ook instellen op Wide Music of Wide Movie.

TV FUNCTIONS (MENU'S)

KENMERKEN

Druk op de menu toets. Het beeldmenu verschijnt. Gebruik de P- toets om het functiemenu te kiezen. De mogelijkheden zijn (Scart2 uitgang, taal en tijdfuncties) Druk V+ om naar Scart2 uitgang te gaan. Druk op V± om te selecteren (AV1, AV3, Front en tuner), waarmee het signaal van een aangesloten toestel doorverbonden wordt naar Scart2.

Taal : om de taal van het menu te kiezen.

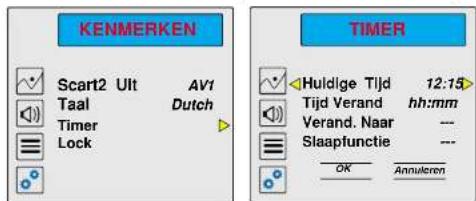

Timer : gebruik V+ om naar de tijdfuncties te gaan. (Gebruik de 0 tot 9 toetsen op de RC)

Huidige Tijd : om de huidige tijd te selecteren Tijd Verand : om de tijd te programmeren waarop de televisie in werking moet gaan (24 uur systeem, 00.00) Verand. Naar : breng het nummer van de zender in waarmee de televisie automatisch in werking moet gaan (kiezen tussen 1 tot 200 en AV)

Slaapfunctie : breng het aantal minuten in waarna het toestel moet uitschakelen (van 1 tot 999 minuten)

KENMERKEN Scart2 Ult AV1 Taal Dutch Timer Lock TIMER Huldige Tijd 12:15 Tijd Verand hh:mm Verand. Naar -- Slaapfunctie -- OK Annuleren

Na dit alles ingesteld te hebben, klik op OK en bevestig door OK in te drukken. De boodschap Alarm Set en Sleep Set verschijnt. Druk Ok om te bevestigen. Indien u niet akkoord bent, selecteer cancel en druk op OK. De boodschap Action cancelled verschijnt. Druk op OK en u kan teruggaan naar het functiemenu.

TV FUNCTIONS (MENU'S)

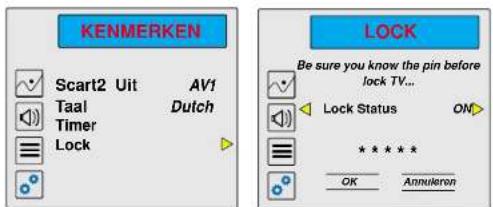

LOCK FUNCTIONS

U moet "6", "5", "9", "4", "0" knopen op de verre controle de één na de ander drukken in het geval van voor het krijgen van het wachtwoord. Aldus, de "positie van het Slot zal" in de positie van gesloten zijn.

De positie van het slot kan aan en uit zijn of aantal SPELDEN kan worden opgenomen of kan met de juiste richting (V worden veranderd +) knoop van het Menu van het Slot door de functie van het Slot van functiesmenu te kiezen.

De de positie "opties" van het slot kunnen met richtingsknopen worden veranderd en het aantal van de SPELD kan met de numerieke knopen op de verre controle worden opgenomen.

Wanneer de functie van het Slot is; als u uw apparaten met "Tribune door" opent het aantal van de wijzespeld zal worden gevraagd.

Want dit reasen voor krijg niet het aantal van de SPELD van het Slot dat u in het menu zult ingaan. Anders zal uw TV in Tribune door wijze zijn en zal niet zijn.

TELETEKST

Indien de zender waarnaar u kijkt uitgerust is met teletekst kunt u met de genoemde toetsen verschillende functies uitoefenen.

1. Teletekst 📄 schakelt de zender over naar teletekst modus. Druk een tweede keer en de tekst wordt gemixt met beeld. Druk een derde keer om terug naar televisie te gaan.

2. Toon : ☐ toont verborgen tekst die bij sommige informatie verscholen zit.

3. Teletekst timer : 📄 wanneer u op deze toets drukt tijdens normaal televisie kijken, verschijnt in de rechterbovenhoek de klok van de zender die u aan het bekijken bent.

Wanneer deze toets ingedrukt wordt bij het bekijken van teletekst, verschijnt de subpagina (indien aanwezig) op het onderste deel van het scherm getoond. Deze pagina's kunnen gewijzigd worden met de P± toetsen. Druk op dezelfde toets om de functie te verlaten.

1. Annuleer toets : indien u deze toets indrukt tijdens het bekijken van teletekst gaat u terug naar gewoon televisiebeeld. De teletekst blijft echter actief en het zoeken naar een pagina gaat verder wanneer een nummer ingebracht wordt. Wanneer de pagina gevonden is verschijnt er een bericht op het scherm. Druk opnieuw op deze toets om de pagina te kunnen lezen.

2. Formaat (vergroten van de pagina) : ☐ gebruik deze toets om de grootte van de tekst te wijzigen. De teletekstpagina kan in normaal formaat weergegeven worden, de bovenste helft tweemaal vergroot en de onderste helft tweemaal vergroot.

TELETEXT

1. Mix (gecombineerd televisiebeeld en tekst). Televisiebeeld en tekst worden over elkaar weergegeven. Druk een tweede maal, en de teletekstpagina wordt vergroot. Het televisiebeeld wordt in een kleiner scherm rechtsboven getoond. (Indien u de PIP toets indrukt na de tweede druk van de mix toets, wordt het PIP kanaal in de rechtse hoek onderaan getoond. Na een derde druk wordt de teletekstpagina weer geheel getoond. Druk op de teletekst toets om de modus te verlaten.
2. Vasthouden: als een teletekstpagina subpagina's bevat, worden deze met een zeker interval getoond. Met deze toets kunt u een subpagina vasthouden. Op het scherm verschijnt dan een "HOLD" icoon. Druk opnieuw op deze toets om de functie te deactiveren.
3. Index (hoofdpagina) : ☐i deze toets brengt u onmiddellijk naar de hoofdpagina.
4. Kleurentoetsen (rood, groen, geel, blauw): met deze gekleurde toetsen kunt u zeer snel bepaalde informatie opzoeken. Wanneer deze modus actief is kunnen met de Menu toets de kleurenopties gewijzigd worden en komen nog meer paginanummers ter beschikking.

voorbeeld :

druk op Rode knop om TV info te bekijken

Druk op Groene knop om sport info te bekijken

Druk op Gele knop om het nieuws te bekijken

Druk op Blauwe knop om info over weer te zien

Hierboven is slechts een voorbeeld. De informatie die achter de gekleurde toetsen zit is verschillend van zender tot zender en van teletekstpagina tot teletekstpagina.

OPLOSSEN VAN PROBLEMEN

KLEURAFWIIKINGEN

Hel is normaal dat er kleurenvlekken in het beeld verschijnen wanneer de televisie verplaatst wordt of wanneer er in de omgeving apparatuur geplaatsl wordt mel een magnetisch veld (zoals bijvoorbeeld een luitdspreker). In dat geval dient het loestel met de aanuil toels uitgeschakeld te worden. Na 15 minuten mag het toestel terug ingeschakeld worden. Een automatisch demagnetiseringsysteem wordt geactiveerd en corrigeert de kleuren van het scherm. Als er een probleem is kunt u eerst onderstaande lijst consulteren en de voorgestelde oplossing proberen. Indien dat niet lukt, dient een service gecontacteerd te worden.

Probleem

Controleer en regel

Geen beeld

(het scherm licht niet op)

Geen geluid

• Steek de stekker in een werkend stopcontact.
• Druk op de aan/uit toets van de televisie.
• Als de stand-by indicator oplicht, druk dan op de numerieke toetsen van de afstandsbediening of op de P± toetsen van het toestel.

Geen beeld of een veel te zwak beeld

• Regel de helderheid, de kleur en het contrast.
• Controleer de video ingang.

Normaal beeld, geen geluid

• Als het mute symbol op het scherm wordt weergegeven, druk dan op de mute boers van de afstandsbediening.
• Verhoog het geluidsvolume op de televisie of afstandsbediening.

Geen kleuren in een

kleurenprogramma of niet normale kleuren

• Controleer de kleurinstellingen.
• Doe een fijnafstemming op de zender.

Sneeuw in beeld en ruis bij het geluid

• Doe een fijnafstemming op de zender.
• Plaats luidsprekers of ander materiaal verder weg van de televisie.

TECHNISCHE SPECIFICATIES

Schermformaat

28" 16:9

Standaard formaat 70 cm

Zichtbaar beeld 66 cm

Verbruik 135 W

Stroombron AC 230 V - 50 Hz

TV systeem MULTI SYSTEEM / NTSC PLAYBACK

Band VHF I band : 2 - 4

VHF III band : 5 - 12

UHF band : 21 - 69

S Band : S1 - S41

Antenne-ingang 75 Ohm standaard antenneplug

Zenders 200 + 3 AV (1 Voorkant AV)

Beeldbuis 106° afgebogen

Geluidsvermogen 2 x 8 W

MAGNUM

TV 7052 SF

MANUEL D'UTILISATION

065 001 047 560

SOMMAIRE

CHER CLIENT....3

ATTENTION POUR LA SÉCURITÉ DE VOTRE TÉLÉVISEUR. 4

LES COMMANDES DE VOTRE TÉLÉVISEUR....5

TÉLÉCOMMANDE....6

CONNEXION ANTENNE....8

• Verbind de coaxiale kabel tussen de RF OUT van de videorecorder en de antenne-ingang van de televisie. Sluit de antennekabel aan op de RF IN aansluiting van de videorecorder.
• Selecteer voorkeuzenummer 0 (van de televisie).
• Druk op de PLAY toets (van de videorecorder).
• Zoek het RF kanaal van de videorecorder.
• Memoriseer onder voorkeuzenummer 0 het gevonden RF kanaal door gebruik te maken van het memoriseer deel in het Installatie Menu.

Antenne Vers RF IN Câble coaxiale de RF OUT Vers entrée antenne

UTILISATION MAGNETOSCOPE PAR PRISE SCART

• Gebruik een Scart kabel om de videorecorder te verbinden met de Scart aansluiting van de televisie.
• Selecteer AV door op de AV toets van de afstandsbediening te drukken.
  • Druk op de PLAY toets.

Het voordeel van deze aansluiting is een betere beeld- en geluidsweergave bij de weergave van een videocassette.

Vers RF IN Vers prise Start Vers prise Start

FONCTIONS TV
