Producttype	Vermogensversterker
Merk	Vonyx
Model	VXA-1200
Afmetingen (L x H x D)	482 x 269 x 88 mm
Voeding	220-240 Vac / 50 Hz
Stereovermogen 4 Ω	2 x 600 W
Stereovermogen 8 Ω	2 x 450 W
Brugvermogen 8 Ω	1200 W
Frequentierespons	10 Hz - 20 kHz (±1,2 dB)
Signaal-ruisverhouding	> 90 dB
Dempingsfactor	> 250
Stijgsnelheid	30 V/µs
Ingangsgevoeligheid	775 mV - 1,2 V
Ingangsimpedantie	20 kΩ
Ingangen	6,35 mm jack (x2), RCA (x2)
Luidsprekeruitgangen	6,35 mm jack, NL4, lusterklemmen
Bedrijfsmodi	Stereo, Brug (Bridge)
Beveiliging	LED Protect, zekering, begrenzer
Onderhoud en reiniging	Reinigen met een droge doek, geen chemicaliën gebruiken
Veiligheid	Niet openen, vocht vermijden, loskoppelen bij onweer
Onderdelen en repareerbaarheid	Reparatie alleen door een erkende technicus, gebruik originele onderdelen
Algemene informatie	Gebruik binnenshuis, temperatuur 5°C tot 35°C

Veelgestelde vragen - VXA-1200 Vonyx

Hoe sluit ik luidsprekers aan op de VXA-1200?

Zorg ervoor dat de versterker uit is. De luidsprekers kunnen worden aangesloten via de 6,35 mm jack-, NL4- of lusterklemmen-uitgangen. Houd rekening met polariteit en minimale impedantie (4 Ω in stereo, 8 Ω in brug).

Wat is de bridgemodus (brug)?

De bridgemodus combineert de twee kanalen tot één om het vermogen op één luidspreker te verdubbelen (1200 W bij 8 Ω). Zet de schakelaar op 'Bridged' en sluit het signaal aan op de linker ingang. Gebruik alleen de positieve lusterklemuitgang (+).

Wat moet ik doen als de Protect-LED brandt?

De Protect-LED geeft een storing aan: slechte ventilatie, te lage impedantie, kortsluiting of defecte ventilator. Schakel de versterker uit, controleer de aansluitingen en ventilatie, en start opnieuw. Als het probleem aanhoudt, raadpleeg dan een technicus.

Hoe maak ik de versterker schoon?

Gebruik een droge doek om het apparaat schoon te maken. Gebruik nooit chemicaliën, sprays of vloeistoffen die de behuizing kunnen beschadigen of naar binnen kunnen dringen.

Kan ik het apparaat buiten gebruiken?

Nee, de VXA-1200 is ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen (toegestaan bereik: 5°C tot 35°C).

Wat is het verschil tussen de jack- en RCA-ingangen?

Beide ingangstypen accepteren een audiosignaal. De 6,35 mm jack-ingangen worden vaak gebruikt voor instrumenten of mengpanelen, terwijl de RCA-ingangen gebruikelijk zijn voor consumentenbronnen. De ingangsgevoeligheid is identiek (775 mV tot 1,2 V).

Hoe vervang ik de zekering?

Koppel het apparaat los van het lichtnet. Vervang de zekering door een identiek type (zelfde type en waarde). De zekering bevindt zich aan de achterkant, naast de stroomaansluiting. Bij twijfel raadpleeg dan een technicus.

Het apparaat ruikt vreemd bij het eerste gebruik, is dat normaal?

Ja, een lichte geur kan vrijkomen bij het eerste gebruik. Dit is normaal en verdwijnt na een paar minuten. Als de geur aanhoudt of scherp wordt, schakel het apparaat dan uit en controleer de aansluitingen.

Kan ik luidsprekers van 2 ohm gebruiken?

Nee, de minimale impedantie is 4 Ω per kanaal in stereo en 8 Ω in brugmodus. Een lagere impedantie kan de versterker beschadigen en de beveiliging activeren.

Hoe weet ik of de versterker in de beveiligingsmodus staat?

De Protect-LED (rood) gaat branden. In dat geval schakelt de versterker de uitgang uit om schade te voorkomen. Volg de instructies van vraag 3 om het probleem op te lossen.

GEBRUIKSAANWIJZING VXA-1200 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. eenaar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag wilnen dat u onsze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel nicht opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is nicht geschickt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijdenen.

• Als u het apparaat lang Niet gebruikt heeft en het werk wil gebruiken kan er condens ontstaan; waar het apparaat eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezogen den met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde eeneskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparaat.
• Dit apparatusat kan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langereperiode Niet gebruikt. De batterij kan worden beschadigd.
• Bij een onceval met dit product alsijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doek om schoon te makeen.
• Blij uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren algid originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen eroverBeen lopen. Het netsnoor vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te makeen dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze instructiemarkering worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wyclele.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled,goo ze waarom Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantiepiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparaties uit aan het toestel, in elk geval verralt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval verralt de totale garantie. Ook verwalt de garantie bij oncevallen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als geolg van het Niet naleven van veiligheidsinstrumentes en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

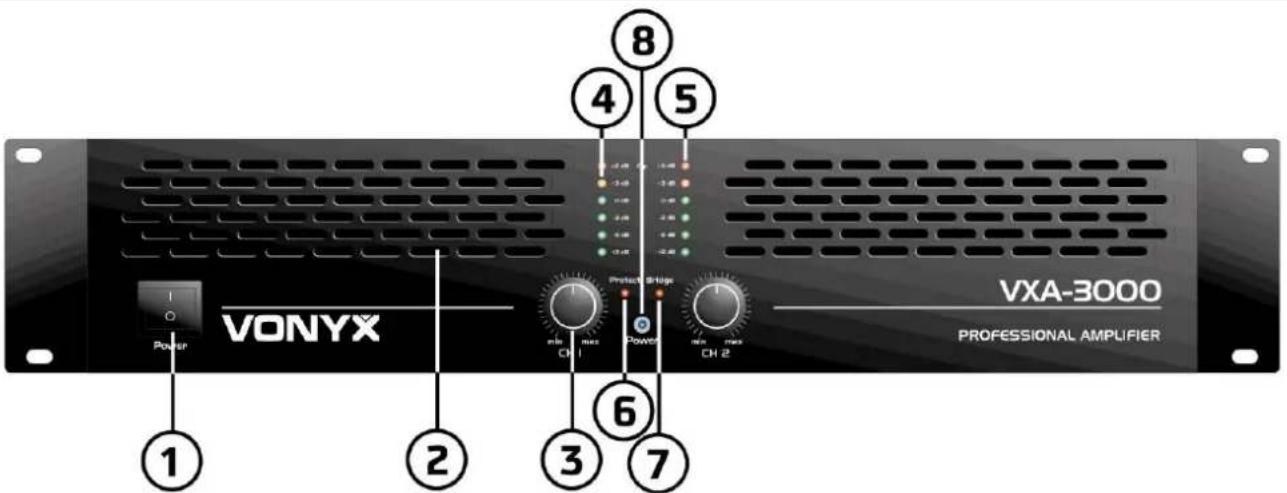

VOORPANEL

1. Netschakelaar.

Voor het inschakelen van de versterker. Altijd de volume regelaars op minimum zetten alvorens de versterker in te schakelen.

2. Koeling.

Rooster voor geforceerde koeling van de luchtstroom.

3. Volume-regelaars.

Regelaars voor beiden kanalen. Wanner de clip indicatoren (4) branden dienen de regelaars linksom te worden gedraaid.

4. Signaal-indicatoren.

Deze LEDs gegen aan wanner er audiosignalen aanwezig zijn...

5. Clip-indicator.

Deze LEDs gaan branden wanneer de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan verrormen. De volume regelaars dienen dan onmiddelijk lager (minimum) gedraaid te worden. Soms gaan deze LEDs aan en uit, dit kan nog geen probleemহn.

6. Protect-indicator.

Wanner er iets defect raakt in de versterker za deze in protect mode gaan en zullen de LED(s) gaan branden. Oorzaak kan zich: Slechte ventilatie, een lagere impedantie dan 4 Ohm, defecte ventilator(en), kortsluiting (ook in de bekabeling).

De blauwe LED gaat branden als de versterker worden ingeschakeld.

ACHTERPANEL

1. 6.3mm Jack-ingangen.

Twee 6.3mm jack-ingangen om een audiobron op aan te sluiten (mixer etc.).

2. RCA-ingangen.

Twee RCA -ingangen om een audiobron op aan te sluiten (mixer etc.).

3. Mode Schakelaar.

De versterker kent 2 verschillende modes: stereo & bridge:

Stereo mode: Standaard Links / Rechts stereo mode.

Bridge mode: Deze mode combineert beside versterkers met een uitgang, hetgeen resulteert in een dubbel uitgangs-verbogen op die uitgang. Het vermogen kan worden geregel med de linker volume-regelaar 1.

4. Ground Lift Schakelaar.

Om massa van het chassis te scheiden in geval van een aardlus (hum).

5. 6.3mm Jack uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal

6. NL4 uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal.

Pin +1 & +2 = +uitgang, Pin -1 & -2 = -uitgang

7. Schroefaansluitingen.

Luidspreker-uitgangen : 4 Ohm per kanaal. In bridge mode 8 Ohm.

8. Netentree.

Sluit het netsnoor eerst aan op de versterker en stek daarna pas de stekker in de wandcontactdoos (stopcontact

9. Zekeringhoulder.

Vervang de zekering algijd door een exemplaar met een identieke waarde.

INSTALLATIE

Aansluiten van de uitgang

Zorg er voor dat de versterker uitgeschakeld isijdens de bekabeling van de installmentie. Luidsprekers kannen worden aangesloten m.b.v. NL4 connectoren of via schroefaansluitingen. Gebruik onderstaande informatatie voor het bepalen van de dikte van de aansluitsnoren:

Afstand(m) Dikte(mm2)

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

Opstelling

De versterker kan in 2 modes worden aangesloten:

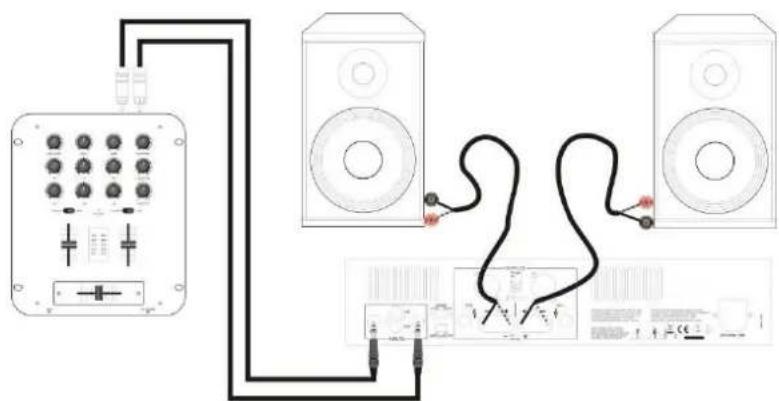

1. Stereo aansluiting

Zet de Mode-schakelaar (3) in de 'stereo' positie. Sluit de installmentie aan zoals in bovenstaand figuur is weergegeven.

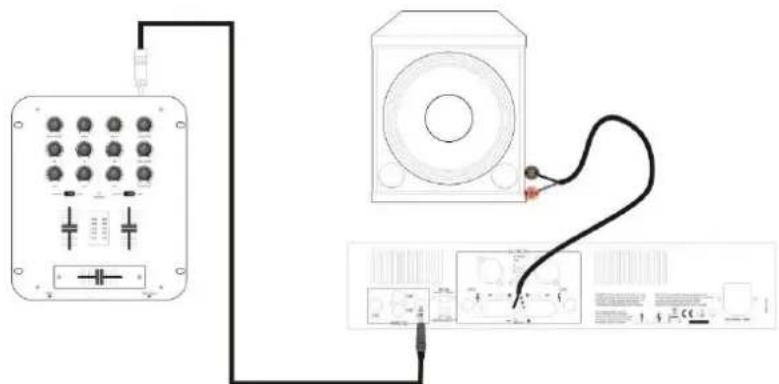

2. Bridge Mode aansluiting

Zet de Mode-schakelaar (3) in de bridge' positie. Zoals reeds beschreiben wordt het uitgangsvermogen verdubbeld. Verbind het audiosnoer met input1 en het uitgangs-signaal kan nu met de ch1 volume-regelaar geregold worden. Sluit de luidsprekers aan op de positieve (+) uitgangen van.beide uitgangen en nooit op de (-) of massa. Gebruik de (-) negatie uitgangen nooit in Bridge Mode.

LET OP: Sluit nooit positieve (+) uitgang aan met aarde of negatieve (-) uitgang en nooit met de andere positieve (+) uitgangen!

Netaansluiting

Zorg er voor dat de aangegeven netspanning op de achterkant van de versterker overeenkomt met de aangeboden netspanning. Sluit het netsnoer eerst aan op de versterker, zet alle volume-regelaars op minimum, zet de netschakelaar van de versterker in de Uit-stand en steek dan pas de stekker in de wandcontactdoos (stopcontact). Zet de versterker aan.

Lees eerst onderstaande informatatie:

• Zorg er voor dat de bekabeling juist is aangesloten!
  Zijn de luidsprekers geschikt voor deze versterker?
• Nooit ventilatiegaten afdekken!
• Voorkom blootstelling aan regen en/of vocht!
• Verwijder nooit de luidsprekersnoeren tijdens gelebruik!
