Type product	UHF draadloze microfoonontvanger
Model	SKY-2000 MKII
Merk	Vonyx
Frequentiebereik	600 – 900 MHz (UHF)
Aantal kanalen	Tot 200 selecteerbaar
RF-uitgangsvermogen	< 10 mW
Audio-uitgang	XLR gebalanceerd, 6,3 mm ongebalanceerd
Afmetingen (B x H x D)	430 x 45 x 180 mm (19" rek, 1U)
Gewicht	1,8 kg
Voeding	DC 12V, 500 mA (adapter inbegrepen)
Bedrijfstemperatuur	-10°C tot 45°C
Antennetype	Extern, BNC-connectoren
Display	LCD met kanaal, frequentie en signaalsterkte
Hoofdfuncties	Auto-scan, infrarood sync, volumeregeling, squelch-aanpassing
Reiniging en onderhoud	Afvegen met droge doek; vermijd vloeistoffen en spuitbussen
Veiligheidsmaatregelen	Niet blootstellen aan regen of vocht; gebruik alleen meegeleverde voedingsadapter
Onderdelen / Repareerbaarheid	Vervangbare antennes, voedingsadapter; raadpleeg gekwalificeerde technicus voor interne reparaties
Montage	19" rackmontageset inbegrepen
Inbegrepen accessoires	Voedingsadapter, rackoren, antennes, gebruikershandleiding

Veelgestelde vragen - SKY-2000 MKII Vonyx

Hoe koppel ik de ontvanger met een microfoon?

Zet de ontvanger en microfoon aan. Druk op de IR-sync knop op de ontvanger, richt vervolgens het IR-venster van de microfoon op de IR-sensor van de ontvanger binnen 30 cm. Het kanaal wordt automatisch overgenomen.

Wat moet ik doen als er geen geluid uit de ontvanger komt?

Controleer of beide apparaten zijn ingeschakeld en op dezelfde frequentie staan. Zorg ervoor dat de microfoon niet is gedempt. Controleer of de audiokabels zijn aangesloten op de mengtafel/versterker. Pas de volume- en squelch-instellingen aan.

Hoe kan ik de werkfrequentie wijzigen?

Druk op de OMHOOG/OMLAAG knoppen op de ontvanger om door de beschikbare kanalen te bladeren. Gebruik anders de auto-scan-functie om een vrije frequentie te vinden. Bevestig de selectie door op SET te drukken.

Waarom ervaar ik storing of onderbrekingen?

Storing kan worden veroorzaakt door andere draadloze apparaten, metalen obstakels of afstand. Probeer een ander kanaal te kiezen met auto-scan. Zorg ervoor dat de antennes volledig zijn uitgeschoven en in de richting van de microfoon staan. Verhoog de afstand tot Wi-Fi-routers.

Wat is het maximale werkbereik?

Onder ideale omstandigheden (rechte lijn, geen obstakels) is het bereik tot 100 meter. Binnen, met muren, kan het bereik afnemen tot 30-50 meter. Test altijd op uw locatie.

Hoe monteer ik de ontvanger in een rek?

Bevestig de meegeleverde rackoren aan de zijkanten van de ontvanger met schroeven. Schuif het apparaat in een standaard 19-inch rek en zet vast met schroeven. Zorg ervoor dat ventilatieopeningen niet geblokkeerd zijn.

Kan ik meerdere ontvangers tegelijk gebruiken?

Ja, u kunt meerdere SKY-2000 MKII ontvangers tegelijk gebruiken. Om storing te voorkomen, wijs verschillende frequentiegroepen toe en houd een minimale afstand tussen antennes. De ontvanger ondersteunt frequentiecoördinatie.

Hoe maak ik de ontvanger schoon?

Koppel de voedingsadapter los. Gebruik een zachte, droge doek om de buitenkant voorzichtig af te vegen. Gebruik geen alcohol, oplosmiddelen of schuurmiddelen. Vermijd dat er vocht in openingen komt.

Wat doet de squelch-aanpassing?

De squelch-regelaar stelt de drempel in waarop de ontvanger dempt wanneer er geen signaal is. Hogere squelch vermindert achtergrondruis, maar kan zwakke signalen onderdrukken. Stel het in op een niveau waarop de ontvanger stil is wanneer de microfoon uit staat.

Waar vind ik een vervangende voedingsadapter?

Gebruik alleen de originele Vonyx voedingsadapter (DC 12V, 500 mA, centerpositief). Neem contact op met de klantenservice van Vonyx of erkende dealers voor een vervanging. Het gebruik van een andere adapter kan de ontvanger beschadigen.

GEBRUIKSAANWIJZING SKY-2000 MKII Vonyx

Veiligheidsinformatie

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U DIT APPARAAT NIET BLOOT TE STELLEN AAN REGEN OF VOCHT.

LET OP:

1. Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot electrische schokken of defecten. Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
2. Open de behuizing nooit, dit om elektrische schokken te voorkomen. Als er problemen zijn, neem dan contact op met uw dealer.
3. Plaats geen metalen objecten en mors geen vloeistof in het product. Dit kan leiden tot elektrische schokken

of defecten.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION : Risque d'électrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Öffnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture Niet in vochtige ruimtes gebruiken Tenir à l'abri de la pluie et de l'humidité Vor Regen und Feuchtigkeit schützen Mà ikke anvendes i våde/fugtige omgivelser

Belangrijke Veiligheidsinstructies

• Lees de instructies – Alle veiligheids- en gebruikersinstructies moeten doorgelezen worden vóór gebruik.
• Bewaar de instructies – Bewaar de veiligheids- en gebruikersinstructies voor toekomstig gebruik.
• Lees de waarschuwingen aandachtig door – Houd u aan de voorschriften en waarschuwingen.
• Volg de instructies op – De gebruiker dient zich aan alle gebruikersinstructies te houden.
• Water en vocht – Het product mag niet gebruikt worden in de buurt van water – bv. bij een bad, wasmachine, wastafel, in een natte kelder, bij een zwembad, vochtige ruimtes, etc.
• Vervoer en standaards – Gebruik voor dit product alleen vervoermiddelen en standaards die door de fabrikant worden aanbevolen. Verplaats dit product met grote zorg; snel stoppen, teveel kracht en niet vlakke ondergrond kunnen er voor zorgen dat het product en het vervoermiddel gaan kantelen, wees dus voorzichtig!
• Hitte – Het product mag niet gebruikt worden in de buurt van hittebronnen zoals radiatoren, fornuizen, boilers of andere apparaten (ook versterkers) die hitte produceren.
• Spanning – dit product mag alleen van die spanning worden voorzien zoals is aangegeven op het label aan de achterzijde. Bent u niet zeker, neem dan contact op met uw dealer of lokaal energiebedrijf. Sluit het product alléén aan op een 230VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Netsnoer – Deze dient op een zodanige manier te worden geplaatst dat er niet overheen kan worden gelopen en deze niet wordt bekneld door andere apparaten. Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Reinigen – Het product mag alleen schoongemaakt worden op de manier die de fabrikant u aanbeveelt : Neem het af met een licht vochtige doek. Tracht het product niet schoon te maken met chemische oplossingen Voorkom dat er water/vloeistof in het product lekt.
• Het netsnoer moet zijn losgekoppeld van het stopcontact wanneer het product voor een lange tijd niet gebruikt (gaat) wordt(en).
• Voorwerpen en vochtinname – Er moet met grote zorgvuldigheid op worden gelet dat er geen water of kleine voorwerpen door de openingen van de behuizing van het product vallen. Dit kan leiden tot serieuze schade aan het product. Ook kan men een electrische schok krijgen. Dit is levensgevaarlijk!!
• Reparaties – Het product dient door gekwalificeerde personen te worden gerepareerd als o.a.:

A. Het netsnoer kapot of beschadigd is; of
B. Er objecten of vocht in het product zijn gekomen; of
C. Het product is blootgesteld aan regen; of
D. Het product niet meer normaal functioneert, of de prestaties slecht zijn; of
E. Het product is gevallen of de behuizing beschadigd is.

• Onderhoud – De gebruiker mag niet meer onderhoud verrichten dan dat er in de veiligheidsinstructies staat. Verder onderhoud moet worden verricht door gekwalificeerd personeel.
• Ventilatie – Gaten en openingen in de behuizing zijn aangebracht voor ventilatie van het product. Dit vanwege het garanderen van goede resultaten en het tegengaan van overhitting. Blokkeer deze openingen nooit door ze op een bed, tapijt, bank etc. te plaatsen. Plaats dit product nooit in een kast of rek, tenzij er goede ventilatie is en de voorschriften worden nageleefd.
• Bij sommige modellen is de stekker voorzien van een overspanningsbeveiliging ; bij vervanging een identieke stekker monteren.
• Accessoires – Plaats dit product niet op een onstabiele ondergrond, standaard, beugel, tafel of driepoot. Het product kan dan vallen en erge verwondingen veroorzaken aan personen, én het product kan zwaar worden beschadigd. Gebruik alleen accessoires die worden aangeraden door de fabrikant of worden verkocht in combinatie met het product. Monteren moet gebeuren m.b.v. instructies van de fabrikant en met de door de fabrikant aangeraden bevestigingsmaterialen.
• Blikseminslag – Als het product een lange tijd niet gebruikt wordt, trek dan de stekker uit het stopcontact. evt. ook antenne of kabelsystemen. Dit zal voorkomen dat er schade wordt veroorzaakt bij blikseminslagen en piekspanningen op het elektriciteitsnet.
• Vervanging van onderdelen – Als er vervangende onderdelen nodig zijn, wees er dan zeker van dat de reparateur originele reserve onderdelen installeert, of onderdelen met dezelfde karakteristieken. Verkeerde verwisselingen kunnen resulteren in brand, elektrische schokken, ongewenste straling of andere gevaren.
• Veiligheidscontrole – Na een reparatie of onderhoud van dit product door derden dient u de leverancier te vragen of deze het product wil gaan testen op veiligheid. Dit om vast te stellen dat het product in een goede staat verkeert en goed functioneert.
• Indien het product zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst én het product NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Als u het product een tijd lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het product eerst op kamertemperatuur komen alvorens het weer in werking te stellen.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het product buiten bereik van kinderen houden.
• Gebruik geen overmatige kracht bij het bedienen van de schakelaars en knoppen.
• Indien zowel de stekker en/of netsnoer als snoeringang in het product beschadigd zijn dient dit door een vakman hersteld te worden.
  • In het product bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit product.
• Wanneer het product aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau en muurbeugels deze wel kunnen dragen. Kunt u het niet berekenen schakel dan vakbekwaam personeel in.

Kenmerken

Skytec Professionele stereo audio-versterkers hebben de volgende kenmerken :

• Hoog uitgangsvermogen
- Buitengewone geluidskwaliteit
- Stereo en Bridge Mode
• Signaal & Clip -indicator voor elk kanaal
• RCA & 6.3mm jack ingangen
- Luidspreker NL4, 6.3mm Jack & schroefaansluitingen

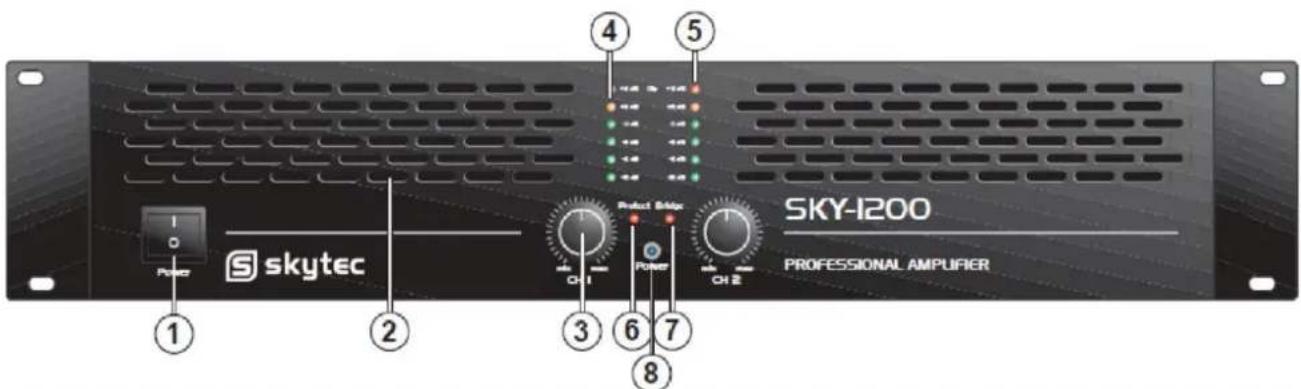

VOORZIJDE

1. Netschakelaar.

Voor het inschakelen van de versterker. Altijd de volume regelaars op minimum zetten alvorens de versterker in te schakelen.

2. Koeling.

Rooster voor geforceerde koeling van de luchtstroom.

3. Volume-regelaars.

Regelaars voor beide kanalen. Wanneer de clip indicatoren (4) branden dienen de regelaars linksom te worden gedraaid.

1. Signaal-indicatoren. Deze LEDs geven aan wanneer er audiosignalen aanwezig zijn..

5. Clip-indicator.

Deze LEDs gaan branden wanneer de versterker aan het maximum van z'n

ACHTERZIJDE

vermogen zit, de versterker gaat dan vervormen. De volume regelaars dienen

dan onmiddellijk lager (minimum) gedraaid te worden. Soms gaan deze LEDs aan en uit, dit kan nóg geen probleem zijn.

1. Protect-indicator. Wanneer er iets defect raakt in de versterker zal deze in protect mode gaan en zullen de LED(s) gaan branden. Oorzaak kan zijn: Slechte ventilatie, een lagere impedantie dan 4 Ohm, defecte ventilator(en), kortsluiting (ook in de bekabeling).

1. Aan/Uit-indicator. De blauwe LED gaat branden als de versterker wordt ingeschakeld.

uitgangs-vermogen op die uitgang. Het vermogen kan worden geregeld met de linker volume-regelaar 1.

1. Ground Lift Schakelaar. Om massa van het chassis te scheiden in geval van een aardlus (hum).
2. 6.3mm Jack uitgang. In stereo mode is de uitgangsimpedantie 4 Ohm per kanaal
3. 6.3mm Jack -ingangen.

Twee 6.3mm jack -ingangen om een audiobron op aan te sluiten (mixer etc.).

1. RCA -ingangen.

Twee RCA -ingangen om een audiobron op aan te sluiten (mixer etc.).

1. NL4 uitgang. In stereo mode is de uitgangsimpedantie 4 Ohm per kanaal. Pin +1 & +2 = + uitgang, Pin -1 & -2 = -uitgang

Installatie

Aansluiten van de uitgang

1. Schroefaansluitingen. Luidspreker-uitgangen : 4 Ohm per kanaal. In bridge mode 8 Ohm.
2. Netentree.

Sluit het netsnoer eerst aan op de versterker en steek daarna pas de stekker in de wandcontactdoos

1. Mode Schakelaar.

De versterker kent 2 verschillende modes: stereo & bridge: Stereo mode: Standaard Links / Rechts stereo mode. Bridge mode: Deze mode combineert beide versterkers met één uitgang, hetgeen resulteert in een dubbel stopcontact

1. Zekeringhouder.

Vervang de zekering altijd door een exemplaar met een identieke waarde.

Zorg er voor dat de versterker uitgeschakeld is tijdens de bekabeling van de installatie. Luidsprekers kunnen worden aangesloten m.b.v. NL4 connectoren of via schroefaansluitingen. Gebruik onderstaande informatie voor het bepalen van de dikte van de aansluitsnoeren:

Afstand(m) Dikte(mm2)

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

Opstelling

De versterker kan in 2 modes worden aangesloten:

1. Stereo aansluiting

Sluit de installatie aan zoals in bovenstaand figuur is weergegeven.

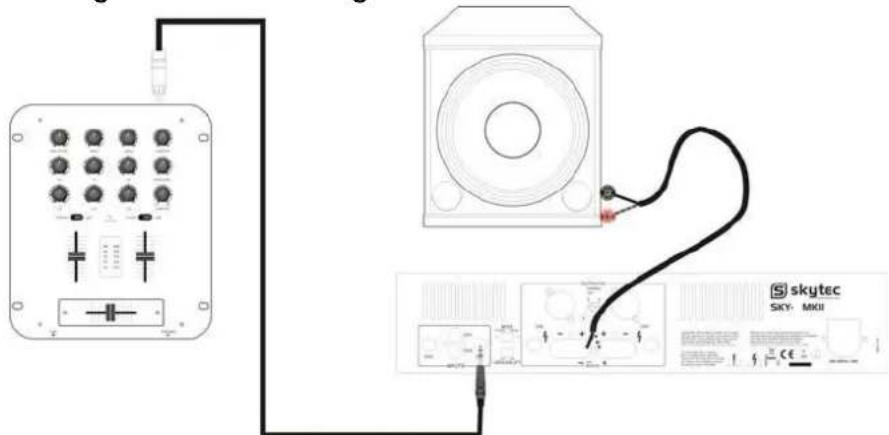

2. Bridge Mode aansluiting

Zoals reeds beschreven wordt het uitgangs-vermogen verdubbeld. Verbind het audiosnoer met input1 en het uitgangs-signaal kan nu met de ch1 volume-regelaar geregeld worden. Sluit de luidsprekers aan op de positieve (+) uitgangen van beide uitgangen en nooit op de (-) of massa. Gebruik de (−) negatieve uitgangen nooit in Bridge Mode.

Netaansluiting

Zorg er voor dat de aangegeven netspanning op de achterkant van de versterker overeenkomt met de aangeboden netspanning. Sluit het netsnoer eerst aan op de versterker, zet alle volume-regelaars op minimum, zet de netschakelaar van de versterker in de Uit-stand en steek dan pas de stekker in de wandcontactdoos (stopcontact). Zet de versterker aan.

Lees eerst onderstaande informatie:

• Zorg er voor dat de bekabeling juist is aangesloten!
- Zijn de luidsprekers geschikt voor deze versterker?
- Nooit ventilatiegaten afdekken!
• Voorkom blootstelling aan regen en/of vocht!
• Verwijder nooit de luidsprekersnoeren tijdens gebruik!

Specificaties	SKY-800III	SKY-1200III	SKY-1500III	SKY-2000III	SKY-3000III	SKY-4000III
Ref. No.	172.050	172.052	172.054	172.056	172.058	172.060
4 Ohm Stereo Vermogen	2x 400W	2x 600W	2x 750W	2x 1000W	2x 1500W	2x 2000W
8 Ohm Stereo Vermogen	2x 240W	2x 400W	2x 450W	2x 600W	2x 900W	2x 1200W
8 Ohm Bridge Vermogen	800W	1200W	1500W	2000W	3000W	4000W
Frequentie bereik	10Hz ~ 20kHz (±1.2dB)
Dempings factor	>250
S/R verhouding	>90dB
Slew Rate	30V/uSec
Ingangsgevoeligheid	0.77V
Ingangsimpedantie	20kOhm
Aansluitspanning	220-240Vac / 50Hz
Afmetingen (bxhxd)	482 x 314 x 88mm

N.B. Veranderingen en modificaties kunnen door de fabrikant worden doorgevoerd zonder u er van in kennis te stellen.

Dit product is gefabriceerd in overeenstemming met de geldende richtlijnen. (zie certificaat)
