VXA-1200 - Empfänger Vonyx - Kostenlose Bedienungsanleitung

Produkttyp	Leistungsverstärker-Receiver
Marke	Vonyx
Modell	VXA-1200
Abmessungen (L x H x T)	482 x 269 x 88 mm
Stromversorgung	220-240 VAC / 50 Hz
Stereo-Leistung 4 Ω	2 x 600 W
Stereo-Leistung 8 Ω	2 x 450 W
Brückenleistung 8 Ω	1200 W
Frequenzgang	10 Hz - 20 kHz (±1,2 dB)
Signal-Rausch-Verhältnis	> 90 dB
Dämpfungsfaktor	> 250
Anstiegsgeschwindigkeit	30 V/µs
Eingangsempfindlichkeit	775 mV - 1,2 V
Eingangsimpedanz	20 kΩ
Eingänge	Klinke 6,35 mm (x2), RCA (x2)
Lautsprecherausgänge	Klinke 6,35 mm, NL4, Schraubklemmen
Betriebsmodi	Stereo, Brücke (Bridge)
Schutz	LED Protect, Sicherung, Limiter
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine chemischen Mittel verwenden
Sicherheit	Nicht öffnen, Feuchtigkeit vermeiden, bei Gewitter vom Netz trennen
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisierten Techniker, Originalteile verwenden
Allgemeine Informationen	Innenraumnutzung, Temperatur 5°C bis 35°C

Häufig gestellte Fragen - VXA-1200 Vonyx

Wie schließe ich Lautsprecher an den VXA-1200 an?

Stellen Sie sicher, dass der Verstärker ausgeschaltet ist. Die Lautsprecher können über die Ausgänge Klinke 6,35 mm, NL4 oder Schraubklemmen angeschlossen werden. Beachten Sie die Polarität und die Mindestimpedanz (4 Ω im Stereobetrieb, 8 Ω im Brückenbetrieb).

Was ist der Bridge-Modus (Brücke)?

Der Bridge-Modus kombiniert beide Kanäle zu einem, um die Leistung an einem einzelnen Lautsprecher zu verdoppeln (1200 W an 8 Ω). Stellen Sie den Wahlschalter auf 'Bridged' und schließen Sie das Signal an den linken Eingang an. Verwenden Sie nur den positiven (+)-Schraubklemmenausgang.

Was tun, wenn die Protect-LED leuchtet?

Die Protect-LED zeigt eine Fehlfunktion an: schlechte Belüftung, zu niedrige Impedanz, Kurzschluss oder defekter Lüfter. Schalten Sie den Verstärker aus, überprüfen Sie die Anschlüsse und die Belüftung und starten Sie ihn dann neu. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie niemals Chemikalien, Aerosole oder Flüssigkeiten, die die Beschichtung beschädigen oder ins Innere eindringen könnten.

Kann ich das Gerät im Freien verwenden?

Nein, der VXA-1200 ist für die Innenraumnutzung konzipiert. Setzen Sie ihn nicht Regen, Feuchtigkeit oder extremen Temperaturen aus (zulässiger Bereich: 5°C bis 35°C).

Was ist der Unterschied zwischen Klinken- und RCA-Eingängen?

Beide Eingangstypen akzeptieren ein Audiosignal. Die Klinke 6,35 mm-Eingänge werden häufig für Instrumente oder Mischpulte verwendet, während die RCA-Eingänge bei Verbraucherquellen üblich sind. Die Eingangsempfindlichkeit ist identisch (775 mV bis 1,2 V).

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Ersetzen Sie die Sicherung durch ein identisches Modell (gleicher Typ und Wert). Die Sicherung befindet sich auf der Rückseite neben der Netzsteckdose. Wenden Sie sich bei Unsicherheit an einen Techniker.

Das Gerät riecht bei der ersten Verwendung seltsam, ist das normal?

Ja, ein leichter Geruch kann beim ersten Einschalten auftreten. Er ist normal und verschwindet nach einigen Minuten. Wenn der Geruch anhält oder beißend wird, schalten Sie das Gerät aus und überprüfen Sie die Anschlüsse.

Kann ich 2-Ohm-Lautsprecher verwenden?

Nein, die Mindestimpedanz beträgt 4 Ω pro Kanal im Stereobetrieb und 8 Ω im Brückenbetrieb. Eine niedrigere Impedanz kann den Verstärker beschädigen und den Schutz auslösen.

Wie erkenne ich, ob der Verstärker im Schutzmodus ist?

Die Protect-LED (rot) leuchtet. In diesem Fall schaltet der Verstärker den Ausgang ab, um Schäden zu vermeiden. Befolgen Sie die Anweisungen aus Frage 3, um das Problem zu beheben.

BEDIENUNGSANLEITUNG VXA-1200 Vonyx

Vielen Dank für den Kauf diesen Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfält durchzulesen, damit sie die Möglichkeit, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu konnen.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfälle in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit saüberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dazu, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prufen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ . liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefabe bei Handel und bei öffentlich-rechtlichen Entsorgungstragem gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Si nems eigenmachtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch.Der Garantieanspruch verfallt ebenfalls bei Unfallen und Schaden in jeglicher Form, die durch unsachgemaeBen Gebrauch und Nichtbechtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind.Vonyx ist in keinem Fall verantwortlich fur pensonliche Schaden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschaden jeglicher Form.

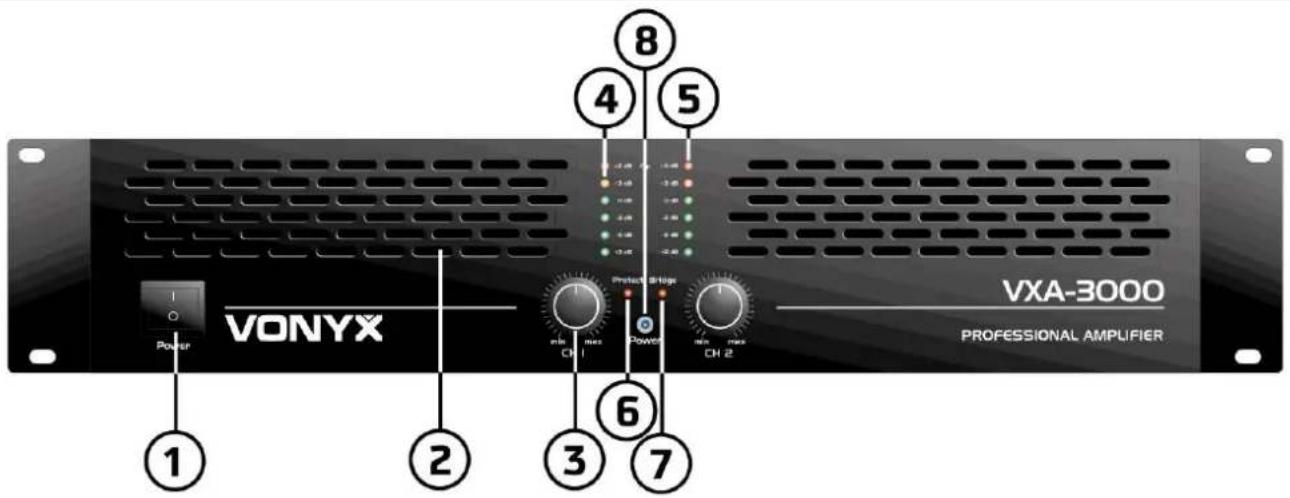

FRONTSEITE

1. Netzschalter

Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten.

2. Belüftungsgitter

Forcierte Kuhlung von vorne nach hinten.

3. Lautstärkeregler

Sie reglen die Lautstärke≦es Kanals. Leicht nach links drehen, wenn die Clip Anzeiger (4) aufleuchten.

4. Signal Anzeige

These LEDs zeigen an, wenn ein Audiosignal anliegt.

5. Clip Anzeige

These LEDs leuchten auf, wenn einer oder beiden Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Veränder der dauerhaften Schadennehmen kann.

6. Schutzanzeige

Wenn ein Problem aufritt, dass den Verstärker beschädigten können, schaltet er in Schutzbetrieb und die 'Protect' LED leuchtet auf. Der Grund kann sein: unzulängliche Belüfung, niedrige Impedanz (<4 Ohm), defekte Ventilatoren, Kurzschluss in den Kabeln.

7. Bridge Mode Anzeiger

8. Betriebsanzeiger

Die blaue LED leuchtet, wenn der Verstärker eingeschaltet wird.

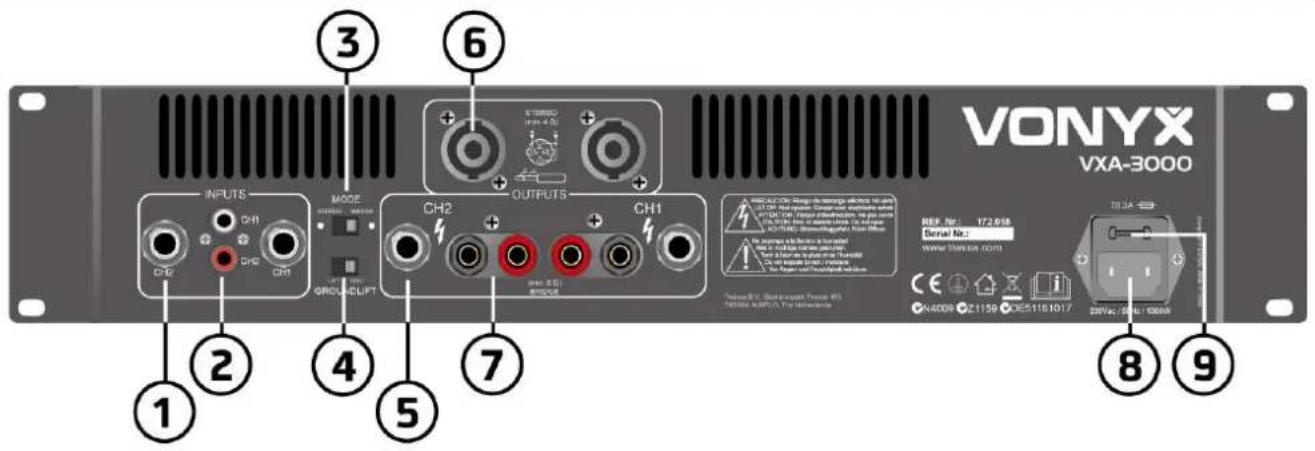

RÜCKSEITE

1. 6.3mm Klinkeneingänge

Zwei 6,3mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA

2. Eingänge.

Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)

3. Mode Schalter

Der Veränderkann in 2 Betriebsarten Funktionieren: Stereo und gebrachte.

Wahlen Sie eine dieser Betriebsarten:

Stereo Betrieb: Standard Links / Rechts Stereo Betrieb.

Brückenbetrieb: Diese Betriebsart vereinigt beside Kanale auf einem Kanal, wodurch sich die Leistung these Kanals verdoppelt. Schliessen Sie das Signal an den linken Eingangskanal an und der Ausgangspiegel kann nun mit dem linken Lautstarkeregler eingestellt werden.

4. Ground Lift Schalter

Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen (Brummgeräusche).

5. 6.3mm Jack Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

6. NL4 Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang

7. Schraubanschluss

Lautsprecherausgabe: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.

8.Netzeingang

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

9. Sicherungshalter

Die Sicherung schützt den Veränder und die Anschlussdritte gegen Defekte. Nur durch eine vollig identische Sicherung ersetzen.

INSTALLATION

Anschluss des Ausgangs

Während der Anschlüsse muss der Verstärker ausgeschelt sein. Die Lautspricher konnen über die NL4 Buchsen oder über Drahte an die Schraubklemmen angeschlossen werden. Wahlen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautspricher entspricht.

Abstand(m) Stärke(mm²)

<10m 1.5mm²

Der Verständner kann auf 2 Betriebsarten eingestellt werden:

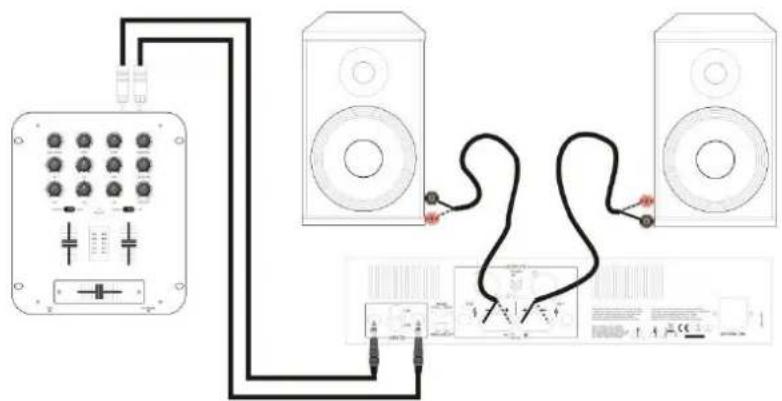

1. Stereoanschluss

Den Mode Schalter (3) auf Stereo einstellent. In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen.

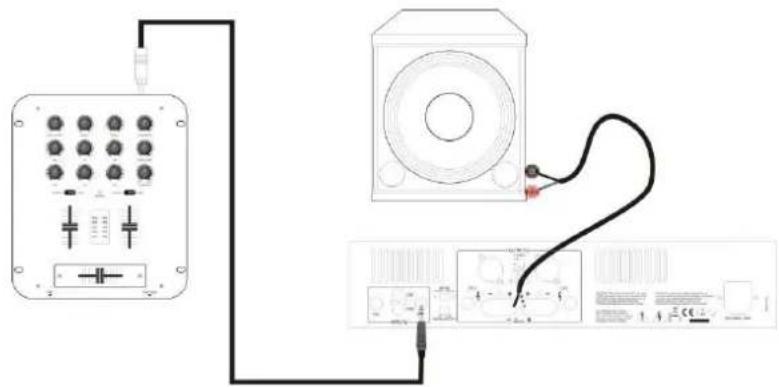

2. Brückenbetrieb

Den Mode Schalter (3) auf 'Bridged' einstehen.

Wie bereits beschreiben, verdoppelt sich die Ausgangsleistung. Verbinden Sie das Audikabel mit Eingang 1 und das

Ausgangssignal kann nun mit dem Lautstarkeregler von Kanal 1 eingestellt werden. Schliessen Sie die Laufsprecher an die positiven (+) Ausgabe beider Ausgabe an und nicht an die den (-) Ausgang oder die Masse. Die negativen Ausgabe)duren im Bruckenbetrieb NICTH benutzt werden.

ACHTUNG: Niemals positive Verbindung (+) Anschlussen mit Erde oder negativ (-) Anschluss und nie mit den anderen positiven (+) Ausgänge!

Netzanschluss

Bevor Sie den Verstärker ans Netz anschliessen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schliessen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.

Lesen Sieitte nachstehende Anweisungen,um einen zuverlssigen und problemlosen Betrieb zu gewahrleisten:

• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prufen Sie, ob die Laufsprecher für diesen Verständiger geeignet sind!
• Niemals die Beluftungsgitter abdecken!
• Vor Regen und Feuchtigkeit schützen!
• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!
