SKY-1200 MKII - Empfänger Vonyx - Kostenlose Bedienungsanleitung

Marke	Vonyx
Modell	SKY-1200 MKII
Produkttyp	Stereo-Audioverstärker / Receiver
Ausgangsleistung (4 Ohm Stereo)	2 x 600 W
Ausgangsleistung (8 Ohm Stereo)	2 x 400 W
Ausgangsleistung (8 Ohm Bridge)	1200 W
Frequenzbereich	10 Hz - 20 kHz (±1,2 dB)
Dämpfungsfaktor	>250
Signal-Rausch-Verhältnis	>90 dB
Eingangsempfindlichkeit	0,77 V
Eingangsimpedanz	20 kOhm
Eingänge	RCA, 6,3-mm-Klinke
Ausgänge	NL4 Speakon, 6,3-mm-Klinke, Schraubklemmen
Modi	Stereo, Bridge
Anzeigen	Signal, Clip, Protect, Bridge-Modus, Power
Kühlung	Forcierter Luftstrom von vorne nach hinten
Stromversorgung	220-240 V~ / 50 Hz
Abmessungen (B x H x T)	482 x 314 x 88 mm
Sicherheitsmerkmale	Schutzschaltung, doppelt isoliert, Sicherung
Reinigungshinweise	Mit feuchtem Tuch abwischen, Feuchtigkeit im Inneren vermeiden

Häufig gestellte Fragen - SKY-1200 MKII Vonyx

Wie hoch ist die Ausgangsleistung des SKY-1200 MKII?

Der Verstärker liefert 2 x 600 W an 4 Ohm Stereo, 2 x 400 W an 8 Ohm Stereo und 1200 W an 8 Ohm gebrückt.

Wie stelle ich den Verstärker auf Bridge-Modus ein?

Stellen Sie den Moduswahlschalter auf der Rückseite auf 'Bridged'. Schließen Sie das Signal an den linken Eingangskanal an. Die Ausgangslautstärke wird mit dem linken Lautstärkeregler gesteuert. Schließen Sie den Lautsprecher nur an die positiven (+) Klemmen an.

Was zeigt die Protect-LED an?

Die Protect-LED leuchtet auf, wenn der Verstärker einen Fehler erkennt, wie z. B. Überhitzung, zu niedrige Impedanz (unter 4 Ohm), Kurzschluss oder defekten Lüfter. Der Verstärker trennt den Ausgang, um Schäden zu vermeiden.

Was ist die Mindestimpedanz für Lautsprecherlasten?

Im Stereo-Modus beträgt die Mindestlast 4 Ohm pro Kanal. Im Bridge-Modus beträgt die Mindestlast 8 Ohm.

Kann ich gleichzeitig RCA- und 6,3-mm-Klinkeneingänge verwenden?

Es wird nicht empfohlen, beide Eingänge gleichzeitig zu verwenden. Verwenden Sie jeweils nur eine Quelle, um Signalstörungen zu vermeiden.

Wie sollte ich den Verstärker reinigen?

Reinigen Sie die Außenseite mit einem feuchten Tuch (nur Wasser). Vermeiden Sie, dass Feuchtigkeit in das Gerät gelangt. Verwenden Sie keine Lösungsmittel.

Was soll ich tun, wenn die Clip-LEDs dauerhaft leuchten?

Reduzieren Sie die Lautstärke. Dauerhaftes Clipping kann zu dauerhaften Schäden an Lautsprechern oder Verstärker führen. Die Clip-LEDs sollten nur gelegentlich aufleuchten.

Welches Netzkabel verwendet der SKY-1200 MKII?

Es verwendet einen Standard-IEC-Stecker. Das Gerät arbeitet mit 220-240 V~, 50 Hz.

Ist der Verstärker rackmontierbar?

Ja, die Abmessungen betragen 482 mm Breite (19 Zoll) und 88 mm Höhe (2U). Es passt in Standard-Rackgehäuse.

Was macht der Ground-Lift-Schalter?

Der Ground-Lift-Schalter trennt die Masse der Schaltung von der Gehäusemasse, um Brummschleifen zu vermeiden, wenn andere Geräte angeschlossen sind.

BEDIENUNGSANLEITUNG SKY-1200 MKII Vonyx

WARNUNG: UM FEUER- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN.

VORSICHT:

1. Behandeln Sie die Netzchnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzchnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnur ziehen.

2. Niemals das Gehäuse öffnen, um Stromschlag zu vermeiden. Im Problemfall wenden Sie sich an Ihren Fachhändler.

3. Keine Metallgegenstände oder Flüssigkeiten ins Gehäuse dringen lassen. Sie können zu Stromschlag und Störungen führen.

Wichtige Sicherheitshinweise

Das Gerät niemals auf einen unsicheren Wagen, Ständer, Stativ oder Tisch stellen. Das Gerät kann herunterfallen und Menschen verletzen. Nur mit einem vom Hersteller zugelassenen oder mit dem Gerät zusammen verkaufen Wagen, Stativ, Ständer oder Tisch benutzen

Beim Anbringen des Geräts an der Decke oder Wand die Anweisungen des Herstellers befolgen und die vom Hersteller empfohlenen Montagematerialien benutzen.

Wenn das Gerät auf einem Gestell steht, das Ganze vorsichtig bewegen. Plötzliches Bremsen, große Kraftanwendung und unebene Flächen können zum Umkippen führen.

Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren.

Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen.

Das Gerät nicht in der Nähe von Wasser benutzen z.B. neben einer Badewanne, Spüle, Waschmaschine, in einem nassen Keller oder in der Nähe eines Swimming Pools.

Das Gerät muss so installiert sein, dass die Belüftung nicht behindert wird. Es darf nicht auf ein Sofa, ein Bett, einen Sessel oder ähnliche Unterlagen gestellt werden, die die Belüftungsöffnungen blockieren können. Nicht in ein geschlossenes Gehäuse wie einen Schrank einbauen, wo die Hitze nicht abgeführt werden kann. Das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen und ähnlichen Geräten, die Wärme abgeben (Verstärker inbegriffen) aufstellen.

Das Gerät nur an eine Netzsteckdose anschließen, deren Spannung und Frequenz der auf der Rückseite des Geräts angegebenen entspricht.

Das Netzkabel muss so verlegt werden, dass es nicht betreten oder gequetscht werden kann, besonders in der Nähe der Steckdose und am Geräteaustritt.

Vor dem Reinigen den Netzstecker abziehen.

Das Gerät niemals mit Benzin, Verdünnungsmitteln und anderen Lösungsmitteln reinigen. Nur ein weiches, feuchtes Tuch benutzen.

Bei längerem Nichtgebrauch den Netzstecker abziehen.

Das Gerät muss von einem Techniker überprüft werden, wenn:

das Netzkabel oder die –schnur beschädigt sind;
das Gerät Regen oder anderen Flüssigkeiten ausgesetzt war;
das Gerät nicht richtig funktioniert oder eine beachtliche Leistungsänderung aufweist; das Gerät gefallen oder das Gehäuse beschädigt ist.

VERSUCHEN SIE NIE, DAS GERÄT SELBST ZU REPARIEREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL AUSGEFÜHRT WERDEN.

Nach Durchführung von Wartungs- und Reparaturarbeiten holen Sie sich von dem Reparaturbetrieb die Versicherung ein, dass nur vom Hersteller empfohlene Ersatzteile verwendet wurden, die genau dieselben technischen Daten aufweisen wie die Originalteile, und dass alle Routineüberprüfungen durchgeführt wurden, um die Sicherheit des Geräts zu gewährleisten.

DER GEBRAUCH UNGEEIGNETER ERSATZTEILE KANN FEUER AUSLÖSEN

Merkmale

Professionelle Audio Stereo-Verstärker von Skytec zeichnen sich durch hohe Ausgangsleistung und ein ausgezeichnetes Preis-/Leistungsverhältnis aus. Die SKY-MKII Serie ist ideal für den Einsteiger-DJ, kleine Festanlagen in Pubs, Clubs, Kantinen usw. oder als Ergänzung in grösseren Disco Anlagen

• Hohe Ausgangsleistung
• Ausgezeichnete Klangqualität
- Stereo und Brückenbetrieb
• Signal & Clip für jeden Kanal

• RCA & 6.3mm Klinkeneingänge
• NL4 Lautsprecherbuchsen, 6.3mm Jack & Schraubanschlüsse

1. Netzschalter

Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten.

2. Belüftungsgitter

Forcierte Kühlung von vorne nach hinten.

3. Lautstärkeregler

Sie reglen die Lautstärke jedes Kanals. Leicht nach links drehen, wenn die Clip Anzeiger (4) aufleuchten.

4. Signal Anzeige

Diese LEDs zeigen an, wenn ein Audiosignal anliegt.

5. Clip Anzeige

Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Verstärker dauerhaften Schaden nehmen kann.

6. Schutzanzeige

Wenn ein Problem auftritt, dass den Verstärker beschädigen könnte, schaltet er in Schutzbetrieb und die 'Protect' LED leuchtet auf. Der Grund kann sein: unzulängliche Belüftung, niedrige Impedanz (<4 Ohm), defekte Ventilatoren, Kurzschluss in den Kabeln.

7. Bridge Mode Anzeiger

8. Betriebsanzeiger

Die blaue LED leuchtet, wenn der Verstärker eingeschaltet wird.

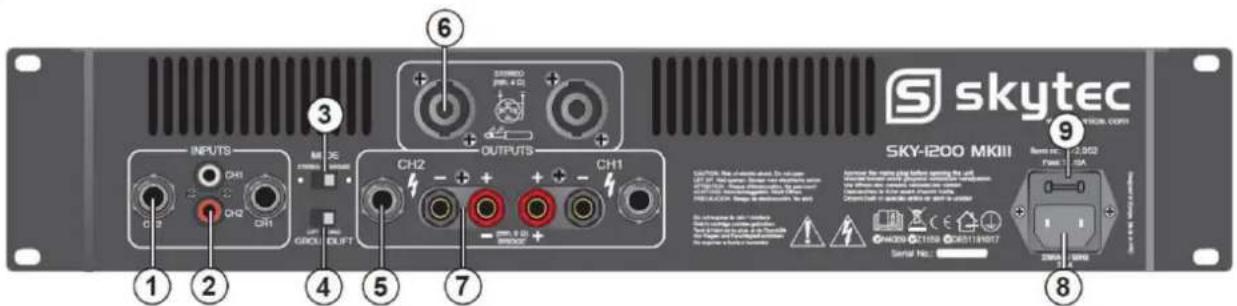

einer Signalquelle (Mischpult usw.).RCA

2. Eingäng

e.

Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)

3. Mode

Schalter

Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gebrückt. Wählen Sie eine dieser Betriebsarten: Stereo Betrieb: Standard Links / Rechts Stereo Betrieb.

Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals verdoppelt. Schliessen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem linken Lautstärkeregler eingestellt werden.

4. Ground

Lift

Schalter

Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen

(Brummgeräusche).

5. 6.3mm Jack Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

6. NL4 Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang

Lautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.

8. Netzeingang

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

9. Sicherungshalter

Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.

Aufbau

Anschluss des Ausgangs

Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautsprecher entspricht.

Abstand(m) Stärke(mm²)

<10m 1.5mm ⁴

10m <20m 2.5mm ⁴

20m <30m 4.0mm ⁴

Aufstellung

Der Verstärker kann auf 2 Betriebsarten eingestellt werden:

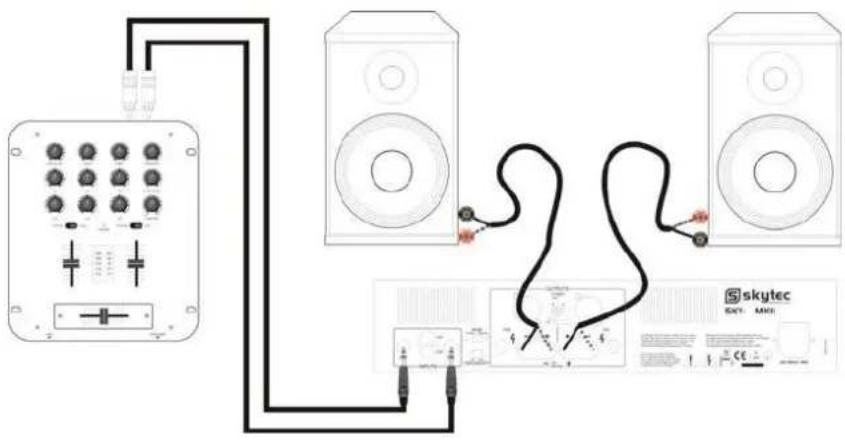

1. Stereoanschluss

Den Mode Schalter (3) auf Stereo einstellent.

In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen.

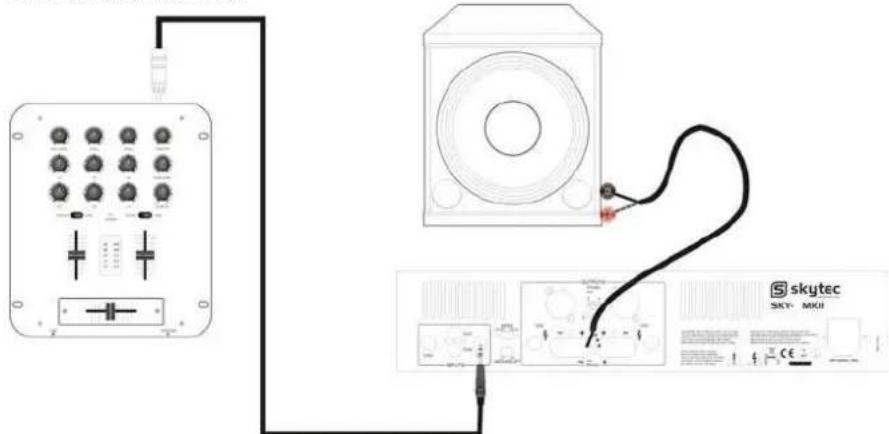

2. Brückenbetrieb

Den Mode Schalter (3) auf 'Bridged' einstellen.

Wie bereits beschrieben, verdoppelt sich die Ausgangsleistung. Verbinden Sie das Audiokabel mit Eingang 1 und das Ausgangssignal kann nun mit dem Lautstärkeregler von Kanal 1 eingestellt werden. Schliessen Sie die Lautsprecher an die positiven (+) Ausgänge beider Ausgänge an und nicht an die den (-) Ausgang oder die Masse. Die negativen Ausgänge dürfen im Brückenbetrieb NICHT benutzt werden.

Netzanschluss

Bevor Sie den Verstärker ans Netz anschliessen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schliessen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.

Lesen Sie bitte nachstehende Anweisungen, um einen zuverlässigen und problemlosen Betrieb zu gewährleisten:

• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
• Niemals die Belüftungsgitter abdecken!
  • Vor Regen und Feuchtigkeit schützen!
  • Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!

Technische Daten

Spezifikation	SKY-800III	SKY-1200III	SKY-1500III	SKY-2000III	SKY-3000III	SKY-4000III
Ref. No.	172.050	172.052	172.054	172.056	172.058	172.060
4 Ohm Stereo Leistung	2x 400W	2x 600W	2x 750W	2x 1000W	2x 1500W	2x 2000W
8 Ohm Stereo Leistung	2x 240W	2x 400W	2x 450W	2x 600W	2x 900W	2x 900W
8 Ohm Bridge Leistung	800W	1200W	1500W	2000W	3000W	4000W
Frequenzbereich	10Hz ~ 20kHz (±1.2dB)
Dämpfungsfaktor	>250
S/R Abstand	>90dB
Slew Rate	30V/uSec
Eingangsempfindlichkeit	0.77V
Eingangsimpedanz	20kOhm
Anschlussspannung	220-240Vac / 50Hz
Abmessunge n (BxHxT)	482 x 314 x 88mm

N.B. Änderungen zur Produktverbesserung vorbehalten ohne Voranzeige.

Dieses Produkt entspricht den geltenden Richtlinien (s. Bescheinigung)
