Producttype	CPL-adapter (Powerline)
Merk	AVM
Model	FRITZ!Powerline 530E Set
Transmissiesnelheid	Tot 500 Mbit/s (bruto)
Netwerkinterface	Fast Ethernet (100 Mbit/s), 1 RJ45-poort
Ingebouwd stopcontact	Ja, 16 A / 3600 W
Versleuteling	AES 128-bit
Compatibiliteit	IEEE P1901, CPL 200/500/1200 Mbit/s
Display	3 indicatielampjes (Power, LAN, Powerline)
Voeding	Netstroom 230 V, 50 Hz
Stroomverbruik	Gemiddeld 2 W, stand-by 0,5 W
Afmetingen (zonder stekker)	115 mm x 60 mm x 48 mm
Gewicht	150 g
Gebruikstemperatuur	0°C tot +40°C
Veiligheid	Gebruik in droge binnenruimtes; niet openen; reinigen met een vochtige doek
Firmware-update	Via FRITZ!Box of FRITZ!Powerline-software

Veelgestelde vragen - FRITZ!Powerline 530E Set AVM

Hoe installeer ik de FRITZ!Powerline 530E Set?

Sluit elke adapter aan op een stopcontact naar keuze. Verbind uw FRITZ!Box en andere netwerkapparaten met de meegeleverde LAN-kabels. Het CPL-netwerk wordt automatisch opgezet en is standaard versleuteld.

Hoe beveilig ik het CPL-netwerk?

De AES 128-bit-versleuteling is vanaf de fabriek actief. Om een nieuwe adapter toe te voegen, drukt u een seconde op de Security-knop van het apparaat en vervolgens binnen 2 minuten op dezelfde knop van een reeds verbonden adapter.

Wat te doen als het Powerline-lampje uit blijft?

Het uitgeschakelde Powerline-lampje geeft aan dat er geen compatibel CPL-apparaat wordt gedetecteerd of dat de netwerksleutel verschilt. Controleer of de adapters op stopcontacten zijn aangesloten, of ze onder spanning staan en of de versleuteling hetzelfde is.

Hoe optimaliseer ik de snelheid van het CPL-netwerk?

Sluit de adapters direct aan op stopcontacten, vermijd ongefilterde stekkerdozen en beperk storende factoren zoals dimmers, verdeelkasten of krachtige elektrische apparaten (boormachine, stofzuiger). Gebruik de FRITZ!Powerline-software om de kwaliteit te beheren.

Kan ik een stekkerdoos aansluiten op het stopcontact van de adapter?

Ja, u kunt een stekkerdoos aansluiten op het ingebouwde stopcontact van de adapter. Zo kunt u andere apparaten aansluiten terwijl de CPL-verbinding behouden blijft.

Hoe werk ik de firmware bij?

U kunt de firmware bijwerken via de interface van uw FRITZ!Box (sectie CPL) of door de gratis FRITZ!Powerline-software van AVM te downloaden van hun website.

Wat te doen als de CPL-verbinding traag is?

Controleer de factoren die in de optimalisatie worden genoemd: sluit aan op directe stopcontacten, verklein afstanden, vermijd meerdere fasen en storende apparaten. De FRITZ!Powerline-software geeft de snelheid weer en identificeert problemen.

Hoe zet ik de adapter terug naar de fabrieksinstellingen?

Druk op de Reset-knop (onder de Security-knop) om de fabrieksinstellingen te herstellen. Let op: hiermee worden aangepaste instellingen gewist.

Is de set compatibel met andere CPL-adapters?

Ja, de FRITZ!Powerline 530E is compatibel met CPL-adapters van de categorieën 200, 500 en 1.200 Mbit/s, en met de IEEE P1901-norm. Het werkt met apparaten van andere fabrikanten.

Hoe breid ik het CPL-netwerk uit met een extra adapter?

Sluit de nieuwe adapter aan op een stopcontact. Druk een seconde op de Security-knop en druk vervolgens binnen 2 minuten op de Security-knop van een reeds in uw netwerk aanwezige adapter.

GEBRUIKSAANWIJZING FRITZ!Powerline 530E Set AVM

Omvang van de levering en eigenschappen van het apparaat

FRITZ!Powerline 530E

• 1 FRITZ!Powerline 530E

• 1 LAN-kabel

FRITZ!Powerline 530E Set

• Interface met het Powerline-netwerk

Statusweergave

- drie leds geven de verbindingsstatus weer

LAN-bus

• Aansluiten van netwerkapparatuur

- Verbinding met een ethernet-thuisnetwerk

Contactdoos

- netfi liter voor storingsvrije verbindingen.

• Aansluiting van meervoudige contactdozen

Knoppen

* Security: Powerline-verbinding veilig tot stand brengen

- Reset: Fabrieksinstellingen

Veiligheid

• Gebruik de FRITZ!Powerline 530E op een droge en stofvrije plaats zonder direct zonlicht en zorg voor voldoende ventilatie.
• Sluit de FRITZ!Powerline 530E aan op goed bereikbare contactdozen.
• FRITZ!Powerline 530E is bestemd voor het gebruik in gebouwen. Er mogen geen vloeistoff en in het inwendige van het apparaat binnendringen.
• Open de FRITZ!Powerline 530E niet. Door openen en/of ondeskundige reparaties kunt u gevaar lopen.
• Haal de FRITZ!Powerline 530E uit de wandcontactdoos voordat u begint met reinigen. Gebruik voor de reiniging een vochtige doek.

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van FRIT-Z!Powerline 530E. Uitgebreide informatie vindt u in het handboek in PDF-formaat op onze website nl.avm.de/service/handboeken-nl/fritzpowerline.

Met de FRITZ!Powerline 530E kunt u gegevens overdragen via de stroomkabel in uw woning. Uw netwerkapparaten kunnen via deze verbinding vlot gegevens uitwisselen, krijgen toegang tot uw thuisnetwerk en een verbinding met de internetrouter.

Voor de ingebruikname steekt u de FRITZ!Powerline-apparaten in willekeurige contact-dozen en brengt u de verbinding tot stand met uw FRITZ!Box, uw computer en andere netwerkapparaten – klaar.

Met het programma AVM FRITZ!Powerline beheert u uw Powerline-netwerk en kunt u gedetailleerde verbindingsinformatie oproepen.

FRITZ!Powerline 530E is vooraf in defabriek ingesteld en versleuteld en kanmeteen worden gebruikt.

Veel plezier met FRITZ!Powerline 530E!

De datarate optimaliseren

Een Powerline-netwerk wordt door vele factoren beïnvloed. Door het uitvoeren van volgende maatregelen kunt u bijdragen tot een optimale gegevenssnelheid in uw Powerline-netwerk:

• Steek Powerline-apparaten direct in wandcontactdozen.
• Sluit meerdere sockets aan de uitlaat van de powerline apparaat
• De datarate in een Powerline-netwerk daalt
• bij een verbinding over meerdere fasen
• als er zich verdeeldozen op het traject tussen uw Powerline-apparaten bevinden
• als de verbinding een Flveiligheidsschakelaar, dimmer of voorschakelapparaten moet passeren
• als boormachines of stofzuigers worden gebruikt.
  Probeer deze invloeden zo veel mogelijk te beperken.
• Met het programma AVM FRITZ!Powerline kunt u uw Powerline-

netwerk ook beheren en de kwaliteit ervan optimaliseren.

AVMFRITZ!Powerline

Met het programma AVM FRITZ!Powerline kunt u uw Powerline-netwerk beheren.

Op de gebruikersinterface van de AVM FRITZ!Powerline

• ziet u alle FRITZ!Powerline-apparaten en de Powerline-apparaten van andere fabrikanten, die samen uw Powerline-netwerk vormen
• ziet u of het Powerline-netwerk veilig versleuteld is
• ziet u de verbindingsgegevens van de Powerline-apparaten
• kunt u de leds van uw FRITZ!Powerline-apparaten in- en uitschakelen
• kunt u een fi rmware-update uitvoeren voor uw FRITZ!Powerline-apparaten

U kunt AVM FRITZ!Powerline gratis downloaden op

en.avm.de/service/fritzpowerline/software-for-fritzpowerline/ en in de besturingssystemen Windows 10, 8.1/8/7 en Vista gebruiken.

Toestandsweergave

	Led FRITZ!Powerline 530E
	brandt wordt van stroom voorzien
	knippert langzaam	staat in stand-by
	uit wordt niet van stroom voorzien
[SAZK]	brandt de LAN-aansluiting is bezet
	uit er is geen LAN-kabel aangesloten of het apparaat aan de LAN-kabel is uitgeschakeld
	brandt is verbonden met het Powerline-netwerk en gereed voor gegevensoverdracht
	knippert voert veiligheidsinstellingen uit of is bezig met opnieuw opstarten
	uit heeft geen compatibele Powerline-apparaten herkend of geen apparaten herkend die dezelfde netwerksleutel gebruiken

FRITZ!Powerline in uw FRITZ!Box

FRITZ!Powerline 530E en andere Power line-apparaten maken deel uit van uw FRITZ!Box-thuisnetwerk en worden op de FRITZ!Box-gebruikersinterface in Power line-profi elen weergegeven.

Op de FRITZ!Box-gebruikersinterface

• worden Powerline-apparaten met benamingen en apparaatinformatie weergegeven
• kunt u updates voor FRITZ!Powerline-apparaten starten
• kunt u de datarate voor uw Powerline-netwerk en de daarmee verbonden netwerkapparaten bepalen
• kunt u de leds van uw FRITZ!Powerline-apparaat uitschakelen

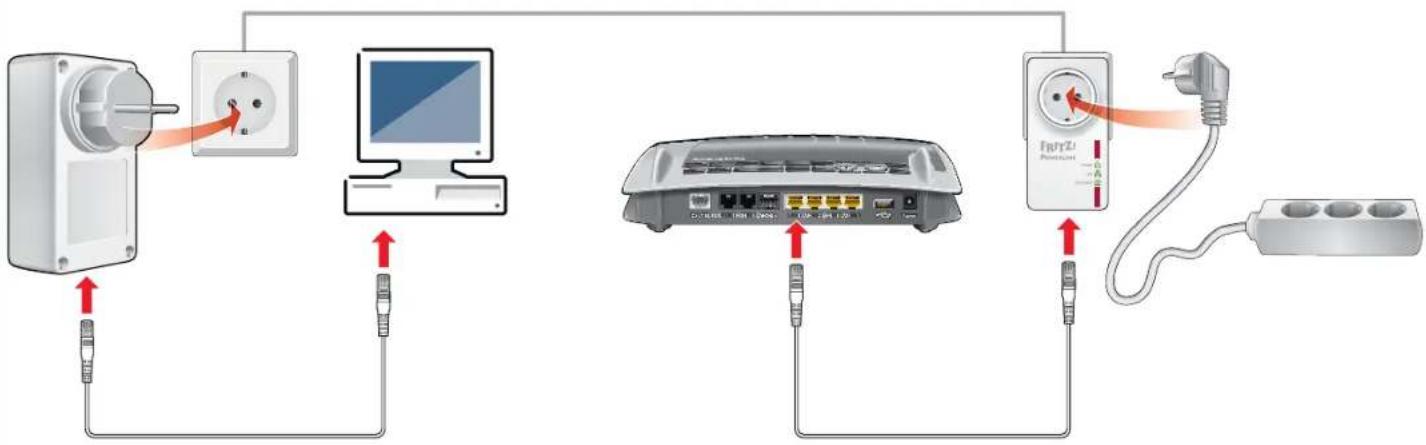

Powerline-netwerk met FRITZ!Powerline 530E Set tot stand brengen

1. Sluit de FRITZ!Powerline-apparaten op willekeurige contactdozen in uw woning aan.

2. Sluit uw FRITZ!Box en uw computer of andere netwerkapparatuur aan met dewitte LAN-kabels.

3. Het Powerline-netwerk wordt tot stand gebracht, is automatisch versleuteld en kan meteen worden gebruikt.

Powerline netwerk met FRITZ!Powerline 530E Set


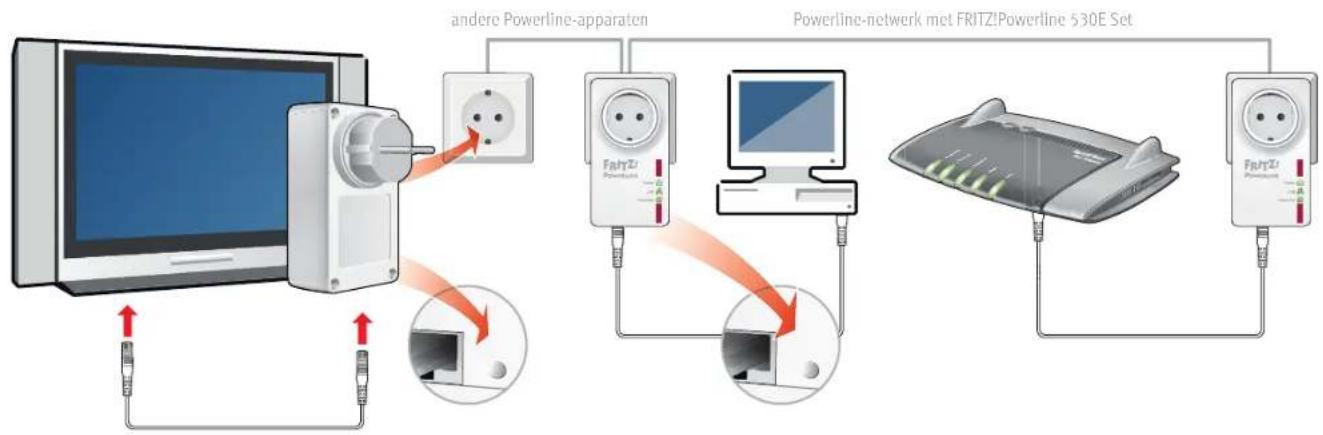

Het Powerline-netwerk van FRITZ!Powerline 530E Set uitbreiden

1. Sluit het Powerline-apparaat dat uw netwerk moet uitbreiden aan op een contactdoos.

2. Druk één seconde lang de securityknopin om een nieuwe verbinding te starten.

3. Druk binnen 2 minuten een seconde lang op de securityknop van een Powerline-apparaat in uw bestaande Powerline-netwerk.

Technische gegevens

● Hoogte 115 mm x breedte 60 mm x diepte 48 mm (zonder stekker)
230 V, 50 Hz A/C
0 °C tot +40 °C
● Gemiddeld opgenomen vermogen: ca. 2 W
● Opgenomen vermogen in stand-by: ca. 0,5 W
● Gewicht: ca. 150 g
- breidt uw thuisnetwerk uit via de stroomkabel in uw woning
- Powerline-overdracht tot 500 Mbit/s (bruto) in het thuisnetwerk voor HD-video, muziek, foto's, NAS-aansluiting, surfen en gaming
- Contactdoos maximale tot 16 A/3600 W
- Fast ethernet (100 Mbit/s) voor de aansluiting van computer, smart-TV, blu-ray, hift en spelconsole
● Powerline-verbinding met een druk op de knop: veilig versleuteld met AES 128 bit
● Compatibel met IEEE P1901
● Compatibel met Powerline-apparaten van de 200-, 500- en 1200 Mbit/s-klasse
- Update (firmware) via FRITZ!Box of met het programma AVM FRITZ!Powerline

Afvoer

FRITZ!Powerline 530E en kabels mogen overeenkomstig de Europese welgeving niet met het huisvuil worden afgevoerd. Breng ze daarom na gebruik naar een inzamelpunt in uw gemeente.

EG-verklaring van overeenstemming

Hiermee verklaart AVM dat het apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De volledige tekst van de EG-verklaring van overeenstemming vindt u in het Engels op en.avm.de/ce.
