FRITZ!Powerline 530E Set - Powerline-Adapter AVM - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter
Marke	AVM
Modell	FRITZ!Powerline 530E Set
Übertragungsgeschwindigkeit	Bis zu 500 Mbit/s (brutto)
Netzwerkschnittstelle	Fast Ethernet (100 Mbit/s), 1 RJ45-Anschluss
Integrierte Steckdose	Ja, 16 A / 3600 W
Verschlüsselung	AES 128 Bit
Kompatibilität	IEEE P1901, Powerline 200/500/1200 Mbit/s
Anzeige	3 LED-Anzeigen (Power, LAN, Powerline)
Stromversorgung	Netz 230 V, 50 Hz
Stromverbrauch	Durchschnittlich 2 W, Standby 0,5 W
Abmessungen (ohne Stecker)	115 mm x 60 mm x 48 mm
Gewicht	150 g
Betriebstemperatur	0°C bis +40°C
Sicherheit	Verwendung im trockenen Innenbereich; nicht öffnen; mit feuchtem Tuch reinigen
Firmware-Update	Über FRITZ!Box oder FRITZ!Powerline-Software

Häufig gestellte Fragen - FRITZ!Powerline 530E Set AVM

Wie installiere ich das FRITZ!Powerline 530E Set?

Schließen Sie jeden Adapter an eine beliebige Steckdose an. Verbinden Sie Ihre FRITZ!Box und andere Netzwerkgeräte mit den mitgelieferten LAN-Kabeln. Das Powerline-Netzwerk wird automatisch aufgebaut und ist standardmäßig verschlüsselt.

Wie sichere ich das Powerline-Netzwerk?

Die AES-128-Bit-Verschlüsselung ist ab Werk aktiv. Um einen neuen Adapter hinzuzufügen, drücken Sie die Security-Taste am Gerät für eine Sekunde und dann innerhalb von 2 Minuten die Security-Taste eines bereits verbundenen Adapters.

Was tun, wenn die Powerline-LED aus bleibt?

Die ausgeschaltete Powerline-LED zeigt an, dass kein kompatibles Powerline-Gerät erkannt wird oder der Netzwerkschlüssel abweicht. Überprüfen Sie, ob die Adapter an Steckdosen angeschlossen sind, eingeschaltet sind und die Verschlüsselung identisch ist.

Wie optimiere ich die Geschwindigkeit des Powerline-Netzwerks?

Schließen Sie die Adapter direkt an Steckdosen an, vermeiden Sie ungefilterte Steckdosenleisten und begrenzen Sie Störfaktoren wie Dimmer, Verteilerschränke oder leistungsstarke Elektrogeräte (Bohrmaschine, Staubsauger). Verwenden Sie die FRITZ!Powerline-Software zur Qualitätsverwaltung.

Kann ich eine Steckdosenleiste an die Steckdose des Adapters anschließen?

Ja, Sie können eine Steckdosenleiste an die integrierte Steckdose des Adapters anschließen. So können Sie weitere Geräte anschließen, während die Powerline-Verbindung erhalten bleibt.

Wie aktualisiere ich die Firmware?

Sie können die Firmware über die Benutzeroberfläche Ihrer FRITZ!Box (Bereich Powerline) oder durch Herunterladen der kostenlosen FRITZ!Powerline-Software von AVM von deren Website aktualisieren.

Was tun, wenn die Powerline-Verbindung langsam ist?

Überprüfen Sie die im Bereich Optimierung genannten Faktoren: Schließen Sie die Adapter direkt an Steckdosen an, reduzieren Sie Entfernungen, vermeiden Sie mehrere Phasen und Störgeräte. Die FRITZ!Powerline-Software ermöglicht es, die Geschwindigkeit zu visualisieren und Probleme zu identifizieren.

Wie setze ich den Adapter auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste (unter der Security-Taste), um die Werkseinstellungen wiederherzustellen. Achtung: Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

Ist das Set mit anderen Powerline-Adaptern kompatibel?

Ja, der FRITZ!Powerline 530E ist mit Adaptern der Kategorien 200, 500 und 1.200 Mbit/s sowie mit der Norm IEEE P1901 kompatibel. Er funktioniert auch mit Geräten anderer Hersteller.

Wie erweitere ich das Powerline-Netzwerk mit einem zusätzlichen Adapter?

Schließen Sie den neuen Adapter an eine Steckdose an. Drücken Sie die Security-Taste für eine Sekunde und dann innerhalb von 2 Minuten die Security-Taste eines bereits in Ihrem Netzwerk vorhandenen Adapters.

BEDIENUNGSANLEITUNG FRITZ!Powerline 530E Set AVM

Manual : en.avm.de/service/manuals/fritzpowerline

Lieferumfang und Gerätemerkmale

FRITZ!Powerline 530E

• 1 FRITZ!Powerline 530E

• 1 LAN-Kabel

FRITZ!Powerline 530E Set

• Schnittstelle zum Powerline-Netzwerk

Statusanzeige

• drei Leuchtdioden zeigen den Verbindungsstatus

LAN-Buchse

• Anschluss von Netzwerkgeräten

• Verbindung zu einem Ethernet-Hausnetz

Steckdose

• Netzfi Iter für störungsfreie Verbindungen

• Anschluss von Mehrfachstckdosen

Taster

• Security: Powerline-Verbindung sicher herstellen

- Reset: Werkseinstellungen

Sicherheit

• Betreiben Sie FRITZ!Powerline 530E an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.
  ● Schließen Sie FRITZ!Powerline 530E an eine leicht erreichbare Steckdose an.
• FRITZ!Powerline 530E ist für die Verwendung in Gebäuden vorgesehen. Es dürfen keine Flüssigkeiten in das Innere des Geräts eindringen.
• Öff nen Sie FRITZ!Powerline 530E nicht. Durch Öff nen und/oder unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
• Trennen Sie FRITZ!Powerline 530E vor der Reinigung vom Stromnetz. Verwenden Sie für die Reinigung ein feuchtes Tuch.

Das ist FRITZ!Powerline 530E

Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von FRITZ!Powerline 530E. Umfassende Informationen fl nden Sie im PDF-Handbuch auf unserer Internetseite avm.de/service/handbuecher/fritzpowerline.

Mit FRITZ!Powerline 530E können Sie Daten über die Stromleitung in Ihrem Haushalt übertragen. Ihre Netzwerkgeräte können über diese Verbindung bequem Daten tauschen und erhalten Zugang zu Ihrem Heimnetz und die Verbindung zum Internetrouter.

Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige Steckdosen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und weiteren Netzwerkgeräten – fertig.

Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten und detaillierte Verbindungsinformationen abrufen.

FRITZ!Powerline 530E ist ab Werk voreingestellt und verschlüsselt und kann sofort verwendet werden.

Viel Spaß mit FRTIZ!Powerline 530E!

Die Datenrate optimieren

Ein Powerline-Netzwerk wird durch viele Faktoren beeinfl usst. Mit folgenden Schritten können Sie zu einer guten Datenrate in Ihrem Netzwerk beitragen:

• Stecken Sie Powerline-Geräte direkt in Wandsteckdosen.
• Schließen Sie Mehrfachsteckdosen an der Steckdose des Powerline-Geräts an.
  • Die Datenrate in einem Powerline-Netzwerk sinkt

– bei einer Verbindung über mehrere Phasen

– wenn Verteilerdosen auf dem Weg zwischen Ihren Powerline-Geräten liegen
- wenn die Verbindung einen Fl-Schutzschalter, Dimmer oder Vorschaltgeräte passieren muss
– wenn Bohrmaschinen oder Staub- sauger eingesetzt werden.

Versuchen Sie diese Einfl üsse zu minimieren.

- Verwalten und optimieren Sie die Qualität Ihres Powerline-Netzwerks mit dem Programm AVM FRITZ!Powerline.

AVMFRITZ!Powerline

Mit dem Program AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten.

In der Benutzeroberfl äche von AVM FRITZ!Powerline

• sehen Sie alle FRITZ!Powerline-Geräte sowie die Powerline-Geräte anderer Hersteller, die zusammen Ihr Powerline-Netzwerk bilden
• sehen Sie, ob das Powerline-Netzwerk sicher verschlüsselt ist
• sehen Sie die Verbindungsdaten der Powerline-Geräte
• können Sie die Leuchtdioden Ihrer FRITZ!Powerline-Geräte ein- und ausschalten
• können Sie ein Firmware-Update für Ihre FRITZ!Powerline-Geräte durchführen

Sie können AVM FRITZ!Powerline kostenfrei unter avm.de/powerline herunterladen und in den Betriebssystemen Windows 10, 8.1/8/7 und Vista verwenden.

Zustandsanzeige

	Leuchtdiode FRIT	Z!Powerline 530E
(H4448) Powerer	leuchtet wird mit Strom versorgt
	blinkt lang-sam	ist im Stand-by
	aus wird nicht mit Strom versorgt
(XXH4) LAN	leuchtet der LAN-Anschluss ist belegt
	aus es ist kein LAN-Kabel angeschlossen oder das Gerät am LAN-Kabel ist ausgeschaltet
(SEZW) Powerine	leuchtet ist mit dem Powerline-Netzwerk verbunden und für den Datenaustausch bereit
	blinkt macht Sicherheitseinstellungen oder einen Neustart
	aus hat keine kompatiblen Powerline-Geräte erkannt oder keine Geräte erkannt, die den selben Netzwerkschlüssel verwenden

FRITZ!Powerline in Ihrer FRITZ!Box

FRITZ!Powerline 530E und andere Powerline-Geräte sind Bestandteil Ihres FRITZ!Box-Heimnetzes und werden in der FRITZ!Box-Benutzeroberfläche in Powerline-Profilen geführt.

In der FRITZ!Box-Bernutzeroberfläche

• werden Powerline-Geräte mit Bezeichnungen und Geräteinformationen angezeigt
• können Sie Updates für FRITZ!Powerline-Geräte starten
• können Sie die Datenrate für Ihr Powerline-Netzwerk und den damit verbundenen Netzwerkgeräten ermitteln
• können Sie die Leuchtdioden Ihres FRITZ!Powerline-Geräts ausschalten

Poularina-Profit für FRITZPowerine
Auf dieser Seite werden (detaßsystemen zum festzweiglichkeit angeziebs)
Berechnung	FRITZPowerline/Währleihme
Handels	AUM GmbH
Modell	FRITZPowerline 130E
Aschreibungen	LAN 1
Powerline Powerline	1.1.1-03
Geschwindigkeitsklasse	500 Mb/s
Versicherung	Institut
Angeschlossiges festzweigkeiten	labProBank
Gesammlerungen	BC 05 41 07.78

t/pdate

Die Firmware Data wird jetzt zum FRU2Powerline übertragen.

De angeziegte Datenväte beschreibt die physikalische Powerline-Daten
Senden	412 Mb/s
Erpfänger	458 Mb/s

LED Anzeige

De Anzeige aller LEDs für den Geralb-Status des Powertige Adapters 1

2. LED-Anzeige an

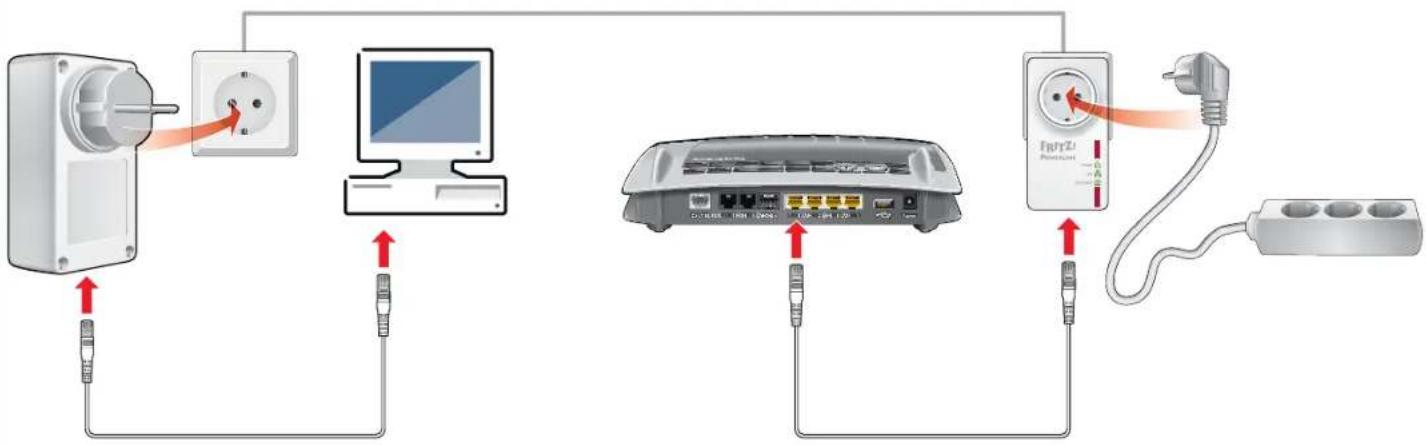

Powerline-Netzwerk mit FRITZ!Powerline 530E Set herstellen

1. Stecken Sie die FRITZ!Powerline-Geräte in beliebige Steckdosen Ihres Haushalts.

2. Schließen Sie Ihre FRITZ!Box sowie Computer oder andere Netzwerkgeräte mit den weißen LAN-Kabeln an.

3. Das Powerline-Netzwerk wird hergestellt, ist automatisch verschlüsselt und kann sofort verwendet werden.

Powerline-Netzwerk mit FRITZ!Powerline 530E Set


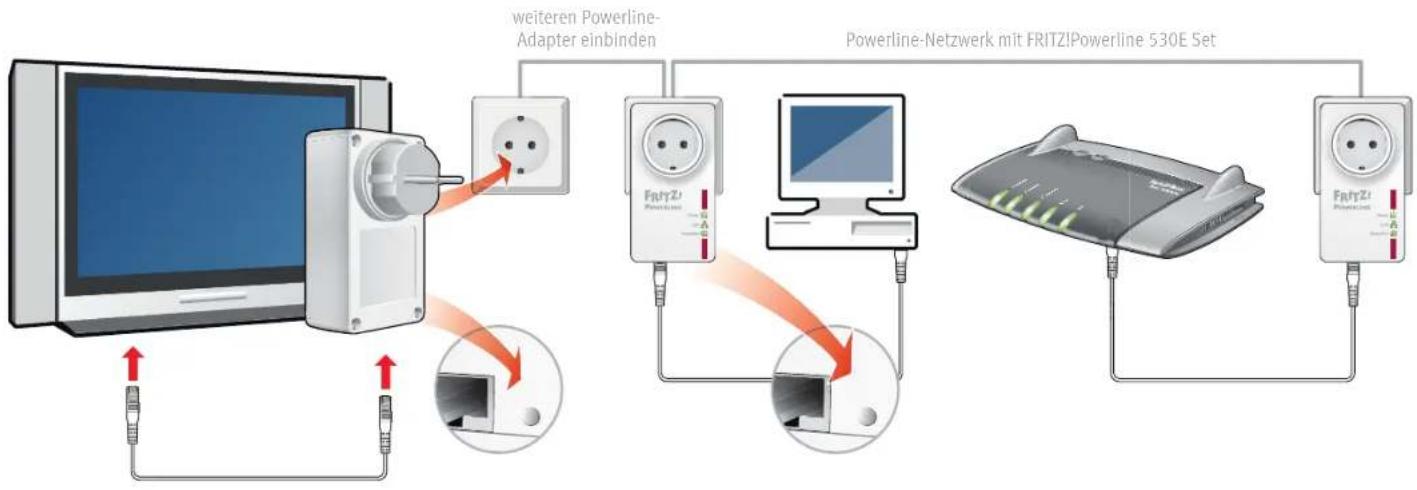

Das Powerline-Netzwerk von FRITZ!Powerline 530E Set erweitern

1. Stecken Sie das Powerline-Gerät, das Ihr Netzwerk erweitern soll, in eine Steckdose.

2. Drücken Sie für eine Sekunde auf den Security-Taster um eine neue Verbindung herzustellen.

3. Drücken Sie innerhalb von 2 Minuten eine Sekunde lang auf den Security-Taster eines Powerline-Geräts in Ihrem bestehenden Powerline-Netzwerk.

Technische Daten

• Höhe 115 mm x Breite 60 mm x Tiefe 48 mm (ohne Stecker)
  230 V, 50 Hz A/C
  0 °C bis +40 °C
  ● Durchschnittliche Leistungsaufnahme: ca. 2 W
  ● Leistungsaufnahme im Stand-by: ca. 0,5 W
  ● Gewicht: ca. 150 g
• Erweitert Ihr Heimnetz über die Stromleitung in Ihrem Haushalt
  ● Powerline-Übertragung bis zu 500 MBit/s (brutto) im Heimnetz für HD-Video, Musik, Fotos, NAS-Anbindung, Surfen und Gaming
• Steckdose für maximale Last von 16 A / 3600 W
• Fast Ethernet (100 MBit/s) für den Anschluss von Computer, Smart-TV, Blu-ray, Hi-Fi und Spielekonsole
  ● Powerline-Verbindung per Tastendruck: sicher verschlüsselt mit AES-128-Bit
• Kompatibel mit IEEE P1901
• Kompatibel mit Powerline-Geräten der 200-, 500- und 1200-MBit/s-Klasse
• Update (Firmware) über FRITZ!Box oder mit dem Programm AVM FRITZ!Powerline

Entsorgung

FRITZ!Powerline 530E und Kabel dürfen gemäß europäischen Vorgaben und deutschem Elektro- und Elektronikgesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

CE-Konformitätserklärung

Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG sowie 2011/65/EU befi ndet.

Die Langfassung der CE-Konformitätserklärung fl nden Sie in englischer Sprache unter en.avm.de/ce.
