MANUALE UTENTE FRITZ!Powerline 530E Set AVM
Contenuto della confezione e caratteristiche del dispositivo
FRITZ!Powerline 530E
• 1 FRITZ!Powerline 530E
• 1 cavi LAN
FRITZ!Powerline 530E Set
• alimentazione elettrica
• interfaccia con la rete Powerline
Indicazione di stato
• tre LED indicano lo stato della connessione
Porta LAN
• collegamento di dispositivi di rete
• connessione a una rete domestica Ethernet
Presa
- Filtro di rete per connessioni senza interferenze.
• collegamento di multiprese
Tasti
• Security: creazione sicura della connessione Powerline
- Reset: impostazioni di fabbrica
Sicurezza
- Utilizzate il FRITZ!Powerline 530E in un ambiente asciutto, privo di polvere, protetto dalle irradiazioni solari dirette e suffi cientemente ventilato.
- Collegiate il FRITZ!Powerline 530E ad una presa di corrente facilmente accessibile.
- Il FRITZ!Powerline 530E è concepito per essere usato all'interno degli edifi ci. Non si devono infi ltrare liquidi di nessun tipo all'interno del dispositivo.
- Non aprite il FRITZ!Powerline 530E. Aprendolo o realizzando riparazioni inadeguate potete creare situazioni di pericolo per voi stessi.
- Prima di pulirlo, scollegate il FRITZ!Powerline 530E dalla rete elettrica. Per pulirlo usate un panno umido.
Ecco il FRITZ!Powerline 530E
Questa guida rapida vi mostra le opzioni d'uso e di comando del FRITZ!Power line 530E. Per le informazioni dettagliate consultate il manuale PDF sul nostro sito web it.avm.de/assistenza/manuali/fritzpowerline.
Con il FRITZ!Powerline 530E potete trasmettere i dati attraverso la linea elettrica di casa. Tramite questa connessione, i vostri dispositivi possono scambiarsi facilmente i dati e ottengono sia l'accesso alla rete domestica sia la connessione al router per Internet.
Per mettere in funzione i dispositivi FRITZ!Powerline inseriteli nelle prese di vostra scelta e collegateli al FRITZ!Box, al computer e ad altri dispositivi di rete: ecco fatto!
Il programma AVM FRITZ!Powerline vi aiuta a gestire la rete Powerline e ad accedere a informazioni dettagliate sulla connessione.
Il FRITZ!Powerline 530E è preimpostato di fabbrica e si può utilizzare subito.
Buon divertimento con il FRITZ!Powerline 530E!
Velocità di trasferimento ottimizzata
Sono molti i fattori che infl uiscono su una rete Powerline. Attenendovi alle seguenti indicazioni potete contribuire al raggiungimento di una buona velocità di trasferimento nella rete Powerline:
- Inserite i dispositivi Powerline direttamente nelle prese a parete.
- Collegiate le multiprese alla presa del dispositivo Powerline.
• La velocità di trasferimento di una rete Powerline si riduce
– se la connessione ha più fasi
- se fra i dispositivi Powerline si trovano scatole di derivazione
- se la connessione deve passare per un interruttore diff erenziale, dimmer o per regolatori di corrente
- se si usano trapani o aspirapolvere Cercate di ridurre al minimo questi infl ussi.
- Gestite e ottimizzate la qualità della rete Powerline anche con il programma AVM FRITZ!Powerline.
AVMFRITZ!Powerline
Il programma AVM FRITZ!Powerline vi aiuta a gestire la rete Powerline.
L'interfaccia utente di AVM FRITZ!Powerline
- vi mostra tutti i dispositivi FRITZ!Powerline e i dispositivi Powerline di altre marche che formano insieme la vostra rete Powerline
- vi mostra se la rete Powerline ha una codifi ca sicura
- vi mostra i dati di connessione dei dispositivi Powerline
• vi consente di attivare e disattivare i LED dei dispositivi FRITZ!Powerline - vi consente di eseguire un aggiornamento fi rmware per i vostri dispositivi FRITZ!Powerline
Potete scaricare AVM FRITZ!Powerline gratuitamente da
en.avm.de/service/fritzpowerline/software-for-fritzpowerline e utiliz-zarlo nei sistemi operativi Windows 10, 8.1/8/7 e Vista.
Indicazione di stato
| LED FRITZ!Powerline 530E | ||
| [XYZTW] | acceso viene alimentato di corrente. | |
| lampeggia lentamente | si trova in stand-by | |
| spento Non viene alimentato di corrente. | ||
| [HCTT] | acceso La porta LAN è occupata. | |
| spento Non è collegato il cavo LAN oppure il dispositivo collegato al cavo LAN è spento. | ||
| [XSTW] | acceso è collegato alla rete Powerline e pronto a scambiare dati | |
| lampeggia Esegue le impostazioni di sicurezza o si riavvia. | ||
| spento Non ha identifi cato nessun dispositivo Powerline compatibile o nessun dispositivo che usi la stessa chiave di rete. | ||
FRITZ!Powerline nel FRITZ!Box
FRITZ!Powerline 530E e altri dispositivi Powerline fanno parte della vostra rete domestica FRITZ!Box e sono elencati nell'interfaccia utente del FRITZ!Box sotto forma di profi li Powerline.
Nell'interfaccia utente del FRITZ!Box
- vengono visualizzati i dispositivi Powerline insieme ai nomi e alle relative informazioni
- potete avviare gli aggiornamenti per i dispositivi FRITZ!Powerline
- potete rilevare la velocità di trasferimento per la rete Powerline e i relativi dispositivi ad essa collegati
- potete disattivare i LED del vostro dispositivo FRITZ!Powerline
| Profile powerline per FRITZ/Powerline | |
| Guastra pagina iporta informazioni dettagate sul dispositivo di reta | |
| Denominazione | FRITZ/Powerline |
| Produzione | AVM GmbH |
| Modello | FRITZ/Powerline S36E |
| Collegamento via | LAN 1 |
| Firmware powerline | 1.1.1-02 |
| Classe di velocità | 500 Mb/s |
| Cudica | Personalizzata |
| Dispositivo di reta collegato | Indirizzo MAC (al more informazioni) |
| Informazioni sul dispositivo | C0:25.0i D3:8C-14 |
Aggiornamento
Non c'è neissuii aggiornamento disponibile.
Velocità di trasferimenti
La velocità di trasferimento visualizzata discrive la velocità di livia 412 Mb/s
Indicatore LED
È possibile opegnere l'indicatore di tutti i LED per lo stato dell'a indicatore LED an

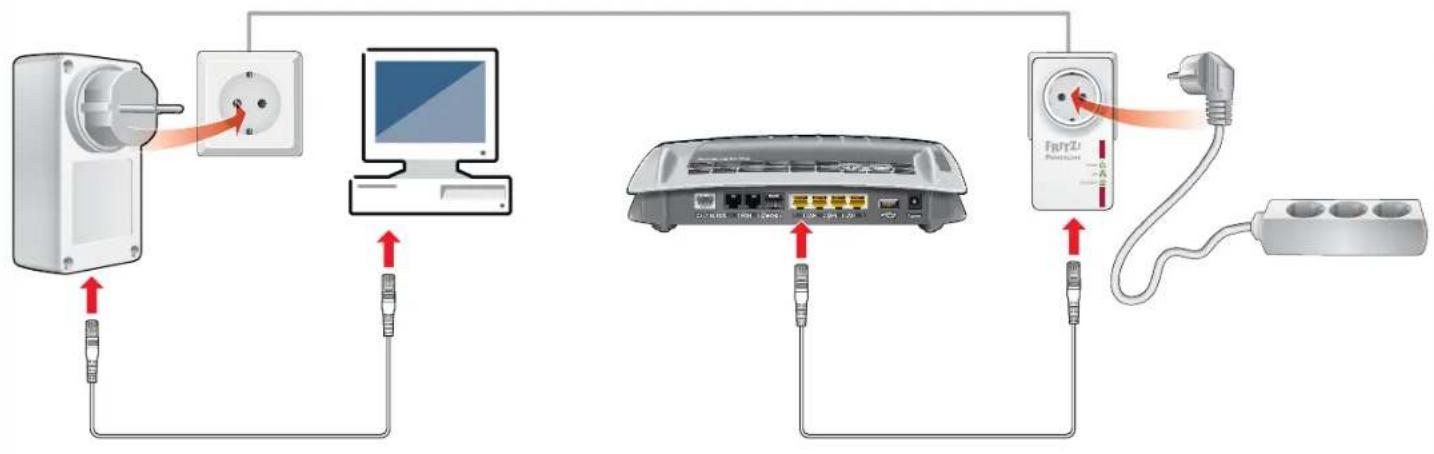

Creazione della rete Powerline con il FRITZ!Powerline 530E Set
-
Inserite i dispositivi FRITZ!Powerline nelle prese della casa di vostra scelta.
-
Collegiate il FRITZ!Box e i computer o altri dispositivi di rete con i cavi LAN bianchi.
-
A questo punto viene creata la rete Powerline, che è codificata automaticamente e si può utilizzare subito.
rete Powerline con kit FRITZ!Powerline 530E Set


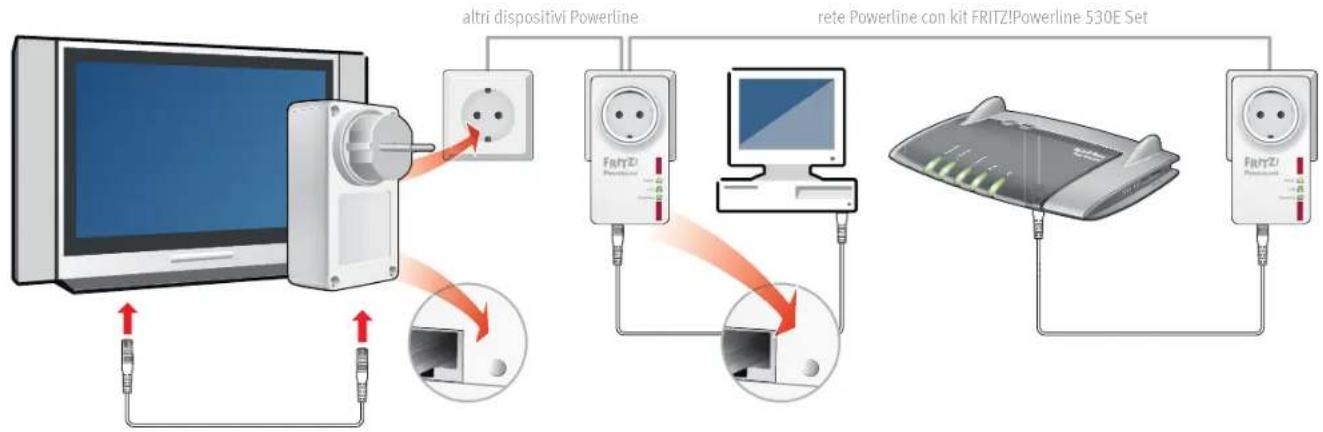

Estensione della rete Powerline del FRITZ!Powerline 530E Set
-
Inserite in una presa di corrente il dispositivo Powerline che estenderà la rete.
-
Premete per un secondo il tasto "Security" per iniziare una nuova connessione.
-
Entro 2 minuti, premete per un secondo il tasto Security di un dispositivo Powerline della vostra rete Powerline.
Dati tecnici
● H 115 mm x L 60 mm x P 48 mm (senza spina)
230 V, 50 Hz A/C
da 0°C a +40°C
- potenza media assorbita: 2 W
- potenza assorbita in stand-by: circa 0,5 W
- peso: circa 150 g
● estende la rete domestica attraverso la linea elettrica di casa
- Trasmissione Powerline fino a 500 Mbit/s (lordi) nella rete domestica per video HD, musica, fotografi e, connettività NAS, navigazione e gaming
- presa di corrente per un carico massimo di 16 A/3600 W
- Fast Ethernet (100 Mbit/s) per connettere computer, Smart-TV, Blu-Ray, HiFi e console di gioco
- connessione Powerline premendo un tasto: codifica sicura con AES-128-Bit
- compatibile con IEEE P1901
- compatibile con dispositivi Powerline delle categorie da der 200, 500 e 1200 Mbit/s
- aggiornamento (firmware) attraverso l'interfaccia utente o con il programma AVM FRITZ!Powerline
Smaltimento
In conformità con le leggi europee, il FRITZ!Powerline 530E e i cavi non vanno smaltiti con i rifi uti domestici, Vanno invece consegnati, al termine del loro ciclo di vita, presso un centro di raccolta autorizzato.
Dichiarazione di conformità CE
AVM dichiara che il dispositivo è conforme ai requisiti fondamentali e alle disposizioni inerenti alle direttive 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.
La versione integrale della dichiarazione di conformità CE si trova in inglese in en.avm.de/ce.
