Type product	Kruislijnlaserniveau
Merk	Toolcraft
Model	CL15-G
Afmetingen (L x B x H)	76 x 63 x 54 mm
Gewicht (zonder batterijen)	195 g
Voeding	3 AAA-batterijen (niet inbegrepen)
Werktijd	ongeveer 4 uur
Maximaal bereik	tot 12 m
Nivelleernauwkeurigheid	±0,5 mm/m
Automatisch nivelleerbereik	±4°
Nivelleertijd	< 4 s
Lasersklasse	2
Laseruitgangsvermogen	< 1 mW
Lasergolflengte	520 nm (groen)
Statiefschroefdraad	6,35 mm (1/4")
Maximale statiefhoogte	67 cm
Werkomstandigheden	0 tot 50°C, < 80% RV
Opslagomstandigheden	-10 tot 70°C, < 80% RV
Automatisch nivelleren	Ja, ±4°
Handmatige modus	Ja (uitschakelen automatisch nivelleren)
Onderhoud	Vochtige doek, geen agressieve producten
Veiligheid	Laser klasse 2, oogcontact vermijden
Reparatie	Door een gespecialiseerde technicus

Veelgestelde vragen - CL15-G Toolcraft

Hoe gebruik ik het statief met de CL15-G laser?

Schroef de kruislijnlaser op het statief met behulp van de schroefdraad (5) onder het apparaat. Het statief maakt hoogteverstelling mogelijk. Stel de bevestigingsplaat van het statief horizontaal af met behulp van de ingebouwde waterpas.

Hoe controleer ik de nauwkeurigheid van de horizontale lijn?

Plaats het apparaat op ongeveer 5 m van een muur en schakel de laser in. Markeer punt B op de muur. Draai het laserkruis ongeveer 2,5 m naar rechts en markeer punt C. De horizontale lijn van punt C moet exact overeenkomen met positie B ± 2,5 mm. Herhaal door de laser naar links te draaien.

Hoe controleer ik de nauwkeurigheid van de verticale lijn?

Plaats het apparaat op ongeveer 5 m van een muur. Bevestig een schietlood aan de muur met een koord van 2,5 m lang. Schakel het apparaat in en lijn de verticale laser uit op de loodlijn. De afwijking tussen de laserlijn en de loodlijn mag niet groter zijn dan ± 2,5 mm.

Hoe vervang ik de batterijen van de laser?

Schuif het deksel van het batterijvak (3) naar buiten en verwijder het. Plaats drie AAA-batterijen met inachtneming van de polariteit (de positieve pool is gemarkeerd). Plaats het deksel terug tot het vastklikt.

Wat te doen als de LED rood knippert?

De knipperende rode LED geeft aan dat de batterijen bijna leeg zijn. Vervang de batterijen door nieuwe. Als de LED continu brandt (rood of groen), raadpleeg dan de statustabel in de handleiding.

Hoe gebruik ik de laser zonder automatisch nivelleren?

Schuif de schuifschakelaar (4) naar de stand « Ontgrendelen ». Druk vervolgens op de aan/uit-knop (2) om de laser in te schakelen. De laser kan nu handmatig worden gekanteld, bijvoorbeeld om een diagonale lijn te projecteren. Merk op dat de lijnen niet meer horizontaal/verticaal zijn.

Wat zijn de veiligheidsmaatregelen met betrekking tot de laser?

Kijk nooit rechtstreeks in de laserstraal en richt deze nooit op mensen of dieren. De laser is van klasse 2 (vermogen < 1 mW). Bij oogcontact sluit u onmiddellijk uw ogen en beweegt u uw hoofd weg. Raadpleeg een arts bij aanhoudende irritatie.

Hoe reinig en onderhoud ik het apparaat?

Schakel het product uit voor het reinigen. Gebruik een vochtige doek om de buitenkant schoon te maken. Gebruik geen agressieve of schurende middelen. Als het apparaat stoffig is, gebruik dan eerst een zachte borstel.

Wat is het maximale bereik van de laser?

Het maximale bereik is ongeveer 12 meter, afhankelijk van het omgevingslicht (hoe helderder het licht, hoe kleiner het bereik).

Hoe voer ik een kalibratiecontrole uit?

Plaats het apparaat in het midden tussen twee muren op minstens 5 meter afstand. Schakel de laser in met actief automatisch nivelleren. Markeer punt A1 op een muur, draai het apparaat 180° en markeer A2. Plaats het apparaat dicht bij de muur bij punt A1, draai 180° en markeer A3. Als het verschil tussen A2 en A3 groter is dan 0,5 mm/m (dus 2 mm voor 4 m), is een aanpassing nodig.

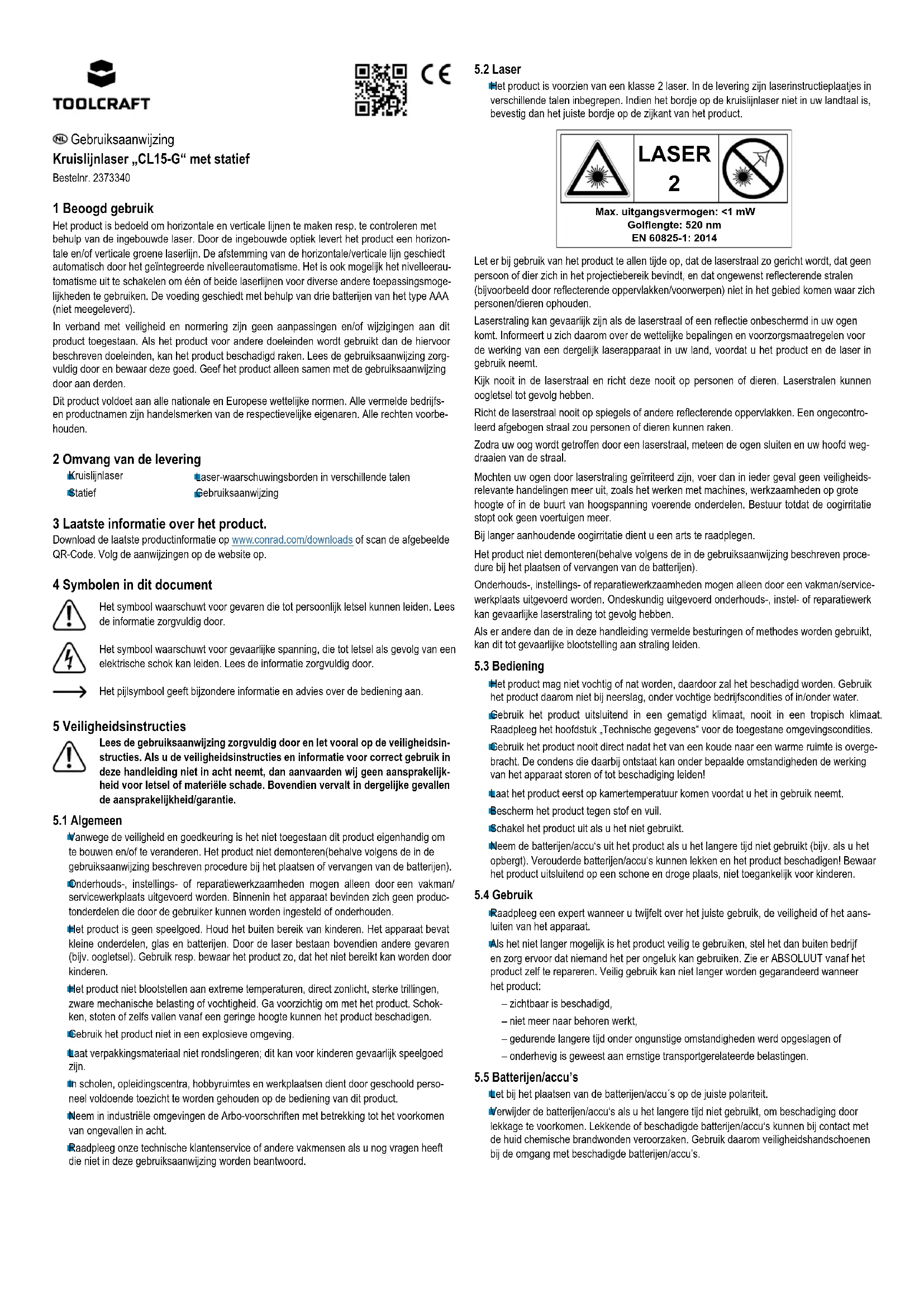

GEBRUIKSAANWIJZING CL15-G Toolcraft

Kruislijnlaser „CL15-G" met statief

Bestelnr. 2373340

1 Beoogd gebruik

Het product is bedoeld om horizontale en verticale lijnen te makeen resp. te controeren met behulp van de ingebouwde laser. Door de ingebouwde optiek levert het product een horizontale en/of verticale groene laserijn. De afstemming van de horizontale/verticale lijn geschiedt automatisch door het geintegreerde niveleerautomatisme. Het is ook möglichk het nivelleautomatisme uit te schaken om een of beiden laserijnen voor diverse andere toepassingsmoglikheden te gebruiken. De voeding geschiedt met behulp van drie batterijen van het type AAA (niet meegeleverd).

In verband met veiligheid en normingering zichen geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden worden gebruikt dan de hiervoord beschreven doeleinden, kan het product beschadigd raken. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Dit product voldoet aan alle nationale en Europese wettelijkne normen. Alle vermelde bedrijfsen productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorhoven.

2 Omvang van de levering

Kruislijnaser

Statief

Laser-waarschuwingsborden in verschillende talen

Gebruksaanwijzing

3 Laatste informatatie over het product.

Download de LASTe productinformationatie op www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de aanwijzingen op de website op.

4 Symbolen in dit document

Het symbol waarschuwt voor gezerven die tot persoonlijk letsel konnen leiden. Lees de informatie zorgvuldig door.

Het symbool waarschuwt voor gevaarlijke spanning, die tot letsel als gezolg van een elektrische schok kan leiden. Lees de informatie zorgvuldig door.

Het pijlsymbol geeft bijzondere informatatie en advies over de bediening aan.

5 Veiligheidsinstrcties

Lees de gebruiksaanwijzongvuldig door en let vooral op de veiligheidsinstrumentes. Als u de veiligheidsinstrumentes en informatatie voor correct gebruik in deze handleiding Niet in acht neemt, dan aanvaarden wij geen aansprakelijkkehvidoor letseI of materielle schade. Bovendien verwalt in dergelijke gezallen de aansprakelijkkeid/garantie.

5.1 Algemeen

Anwege de veiligheid en goedkeuring is het Niet toegestaan dit product eigenhandig om te bouwen en/of te veranderen. Het product Niet demonteren(behvalve volgens de in de gebruiksaanwijzing beschreiben procedure bij hetplaatsen ofervangen van de batterijen).

Onderhouds-, instellings- of reparatiewerkzaamheden mogen alleen door een vakman/ servicewerkplaats uitgevoerd worden. Binnenin het apparatus het bevinden zich geen produc- tonderdelen die door de gebruiker konnen worden ingesteld of onderhonden.

Het product is geen spelgoed. Houd het buiten bereik van kinderen. Het apparaat bevatkleine onderdelen, glas en batterijen. Door de laser bestaan bovendien andere gevaren (bijv. oogletsel). Gebruik resp. bewaar het product zo, dat het Niet bereikt kan worden door kinderen.

Het product Niet blootstellen aan extreme temperaten, direct zonlicht, sterke trillingen, zware mechanische belasting of vochtigheid. Ga voorzichtig om met het product. Schokken, stoten of zelfs vallen vanaf een geringe hoogte+kennen het product beschaden.

Sebruih het product Niet in een explosieve omgeving.

Laat verpakkingsmaterialniet rondslingeren; dit kan voor kinderen gevaarlijk spelgoed zijn.

In scholen, opledingscentra, hobbyruimtes en werkplaatsen dient door geschoold personel voloende toezicht te worden gehouden op de bediening van dit product.

Neem in industrielle omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht.

Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen hebft die Niet in deze gebruiksaanwijzing worden beantwoord.

5.2 Laser

Het product is voorzien van een klasse 2 laser. In de levering zijn laserinstructieplaatjes in verzillende talen inbegrepen. Indien het bordje op de kruijsijnlaser Niet in uw landtaal is, bevestig dan het juiste bordje op de zijkant van het product.

Let er bij gelebruik van het product te allen tijde op, dat de laserstraal zo gericht worden, dat geen persono of hier zich in het projectiebereik bevindt, en dat ongewenst reflecterende stralen (bijvoorbeeld door reflecterende oppervlakken/voorwerpen) Niet in het gebied komen waar zich personen/dieren ophonden.

Laserstraling kan gevaarlijk zijn als de laserstraal of een reflectie onbeschermd in uw ogen komt. Informeert u zich waarom over de wettelijke bepalingen en voorzorgsmaatregelen voor de werkking van een dergelijk laserapparaat in uw land, voordat u het product en de laser in gebruik neemt.

Kijk nooit in de laserstraal en richt deze nooit op Personen of dieren. Laserstralen konnen oogletsel tot gevolg hebben.

Richt de laserstraal nooit op spiegels of andere reflecterende oppervlakken. Een ongecontroleerd afgebogen straal zou Personen of dieren können raken.

Zodra uw oog wordt getroffen door een laserstraal, meteen de oven sluiten en uw hoofd weddraien van de straal.

Mochten uw ogen door laserstraling geimiteerd zijn, voer dan in ieder geval geen veiligheids-relevante handelingenmeeruit, zoals het werken met machines,werkzaamheden op groete hoogte of in de buurt van hoogspanning voerende onderdelen. Bestuur todat de oogriritatie stopt ook geen voertuigeneer.

Bij langer aanhoudende oogirritatie dient u een arts te raadplegen.

Het product niel demonteren(behvalve volgens de in de gebruiksaanwijzing beschren procedure bij hetplaaten of verrangen van de batterijen).

Onderhouds-, instellings- of reparatiewerkzaamheden mogen alleen door een vakman/servicewerkplaats uitgevoerd worden. Ondeskundig uitgevoerd onderhouds-, instel- of reparatiewerk kan gevaarlijke laserstraling tot geolg hebden.

Als er andere dan de in deze handleiding vermelde besturingen of methodes worden gebruikt, kan dit tot gevaarlijke blootstelling aan straling leiden.

5.3 Bediening

Het product mag Niet vochtig of nat worden, daardoor za het beschadigd worden. Gebruik het product daarom Niet bij neerslag, onder vochtige bedrijscondities of in/onder water.
Gebruik het product uitsluitend in een gematigd klimaat, nooit in een tropisch klimaat Raadpleeg het hoofdstuk „Technische geevens" voor de togetestane omgevingscondities.
Gebruik het product nooit direct nadat het van een koude maar een warmer rueimte is overgebracht. De condens die waar bij ontstaat kan onder bepaalde omstandigheden de werkig van het apparaat storen of tot beschadiging leiden!
aat het product eerst op kamertemperatuur komen voordat u het in gebruik neemt.
Beschem het product gegen stof en vuil.
Schakel het productuit als u het Niet gebruikt.
Neem de batterijen/accu's uit het product als u het langereijd Niet gebruikt (bijv. als u het opbergt). Verouderde batterijen/accu's kuren lekken en het product beschaden! Bewaar het product uitsluitend op een schone en droge plaat, Niet toegankelijk voor kinderen.

5.4 Gebruik

Raadpleeg een expert wanner u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.
As het Niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per onteluk kan gebruiken. Zie er ABSOLUUT vanaf het product zich te repareren. Veilig gebruik kan Niet langer worden gegardeerd wanner het product:

-zichtbaar is beschadigd,
- nicht meer maar behoren werkt,
- gedurende langere tjid onder ongunstige omstandigheden werd opgeslagen of
- onderhevig is geweest aan ernstige transportgerelateerde belastingen.

5.5 Batterijen/accu's

Het bij hetplaatsen van de batterijen/accu's op de juiste polariteit.

Verwijder de batterijen/accu's als u het langereijd Niet gebruikt, om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen/accu's konnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik waarom veiligheidshandschoenen bij de omgang met beschadigde batterijen/accu's.

Bewaar batterijen/accu's buiten het bereik van kinderen. Laat batterijen / accu's Niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.

Batterijen/accu's要去n'tiig tegelijkertijd worden geplaatst ofervangen. Het door elkaar gebruiken van oude en niewe batterijen/accu's in het apparaat kan leiden tot het uitvallen van de batterijen/accu's en beschadiging van het apparaat.

Batterijen/accu's mogen Niet uit elkaar worden gehaald, worden kortgesloten of worden verbrand. Probeer nooit niel-oplaadbare accu's op te laden. Er bestaat explosiegevaar!

Zorg ervoor dat het elektrische snoer Niet geplet, geknikt of door scherpe kanten beschadigd kan worden.

Plaats kabels allijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Bij het Niet naleven bestaat letselgevaar.

Het gebruik met accu's is mogelijk. Vanwege de lagere spanning (batterij = 1,5 V, accu = 1,2 V) neemt de bedrijstijd echter sterk af.
Wij adviseren u waarom het product uitsluitend met hoogwaardige alkalinebatterijen te gebruiken, om een lange en betrouwbare werkig te garanderen.

6 Bedieningseinlementen

1 Laservenster
2 Aan-/uit-knop met led (rood en groen)
3 Batterijdeksel
4 Schuifschakelaar
5 Statiefbevestigting

7 Batterijen plaatsen/ervangen

Schuif het batterijvakdeksel aan de achterkant van de kruislijnaser waar buiten toe en trek het er voorzichtig vanaf.

Plaats drie batterijen van het type AAA met de juiste polariteit. De positieve pool staat Dienovereenkomstig op de batterijen en in het batterijyak aangegeven.

Plaats het batterijvakdeksel er wee zo op dat dit vastklikt.

8 Bediening

8.1 Het statief gebruiken

Via het statiefschroefdraad (5) aan de onderkant kan de kruislijnaser bijv. op het meegeleverde statief worden vastgeschroefd.

Het statief kan in hoogte worden aangepast. Lijn de bevestigingsplaat van het statiefuit door de geintegreerde libel verticaal uit te lijnen.

8.2 Gebruik de automatische nivellering

Plaats de kruisijnlaser op een horizontaal, stevig oppervlak of monteer hem op een statief.

Beweeg de schuifschakelaar (4) maar "Slot gesloten. De laser worden waar bij ingeschakeld!

De aan-/uit-knop (2) brandt rood als de kruislijnlaser zich buiten het zelfnivelleerbe- reik bevindt en de lasertijnen knipperen.

De aan-/uit-knop (2) brandt groen als de kruislijnlaser zich binnen het zelfnivelleerbereik van ± 4^ bevindt.

Het niveleerproces is afgesloten zoda de laserlijnen Nieteerbowen. U kun tu bijvoorbeld een horizontale en/of verticale lijn op de wand markeren om tegels e.d. te leggen.

Beeindig het gebruik door de schuifschakelaar (4) op "Schlot open" te schuiven.

Daar bij worden de laser gedexeerde en bovendien het mechanisme van de automatische nivellering in de kruislijnlaser gefexeerd. De kruislijnlaser is nu uitgeschakeld.

8.3 Gebruk zonder niveleerfunctie

Hierbij kan bijvoorbeeld een diagonale lijn op een muur worden geprojecteerd om de positie van meerdere fot's op de muur te hunnen markeren.

De kruislijnaser kan waar bij in de hand worden gehonden of u gebruikt het meegeleverde statief om de kruislijnaser in een schuine stand te fixeren.

Druk op de aan-/uit-knop (2), de laser is nu actief en kan worden gebruikt.

Als de aan-/uit-knop (2) opnieuw wordt gedrukt, gaat de laser weer uit.

Als het niveleerautomatisation is uitgeschakeld markeren de lasertijnen geen horizontale of verticale lijnen onions het mechanisme in de kruislijnlaser Niet vrij kan bewegen om zichseltui te lijnen!

8.4 LED-statusindicatie

De led van de aan-/uit-knop geeft verschillende bedrijfstoestanden aan, die in de volgende babel zich onderverdeeld.

Toestand groen rood Laser
Batterij leeg Uit Knippert Uit
Nivellering OK	Aan	Uit	Aan
Buiten het nivelleerbereik	Uit	Aan	Knippert
Automatische nivellering uit	Uit Aan	Aan

8.5 Controlleren van de verticale lijn

Plaats het apparaat ongeveer 5 m van een muur. Bevestig een peilood met een 2,5 m lang koord op de muur en let erop dat het peilood vrij kan slingeren. Schakel het apparaat in en lin de verticale laser uit met de loodlijn. De nauwkeurigheid ligt binnen de aangegeven tolerantie, wanner de afwijkingCUSSEN de laserdijn en de loodlijn nieteer dan ± 2,5mm bedraagt.

8.6 Controlleren van de horizontale lijn

Plaats het apparaat onceveeer 5 m van een muur en zet de laser aan. Markeer punt B op de muur. Draai het laserkruis ca. 2,5 m waar rechts en markeer punt C. Controleer of de horizontale lijn van punt C met punt B op ± 2,5mm nauwkeurig overeenkomt. Herhaal de procedure door de laser maar links te draaien.

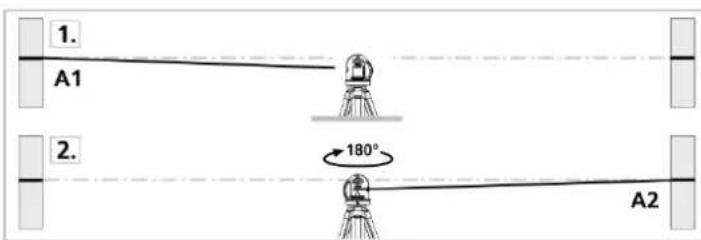

8.7 Controle van de kalibratie

U heeft de mogelijkheid om de kalibratie van de laser te controlen. Plaats hiervoort het apparaat in het middenCUSEN 2 muren, die minimaal 5 meter uit elkaar moeten staan. Schakel het apparaat aan met actieve automatische nivellering. De beste kalibratieresultaten worden bereikt als het apparaat op een statief is gemonteerd.

1. Markeer punt A1 op de muur.
2. Draai het apparaat 180^ en markeer punt A2. U heeft nu een horizontale referentie:tussen de punten A1 en A2.

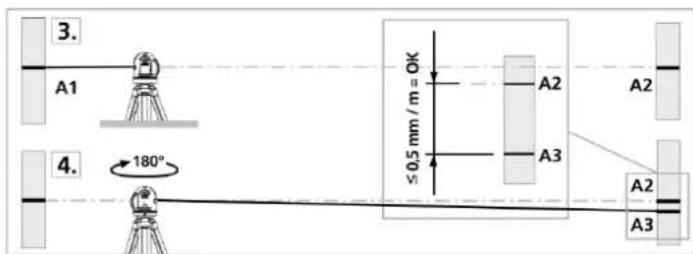

3. Plaats het apparataat zo zichd mightelijk bij de muur ter hoogte van punt A1.

1. Draai het apparaat 180^ en markeer punt A3. Het verschilussen de punten A2 en A3 is de tolerantie.

Als A2 en A3 meer dan 0,5 mm/m van elkaar verwijderd zichn, is een aanpassingoodzakelijk (bij 4 m afstand komt dit overeen met een waarde van 2 mm). Neem contact op met uw erkende dealer.

9 Reiniging en onderhoud

Het product is voor u onderhoudsvrij, demonteer het nooit (uitsluitend voor de in deze gebruiksaanwijzing beschreiben werkzaamheden voor het plaatsen/ervangen van de batterijen). Laatuitsluitend een vakman onderhoud of reparativesuitvoeren.

Schakel het product uit voordat u het schoonmaakt, zodal de laserlijnen Niet gaan branden.

Gebruik geen agressieve schoonmaakmiddelen,ondat deze tot verkleuringen konnen leiden.

Druktijdens het reinigen Niet te stevig op het oppervlak om krassen te voorkomen.

Als het apparaat door het gebruik stoffig worden, reinig het dan met een borstel voordat u het apparaat reinigt met een vochtige doeck.

10 Afvoer

10.1 Product

Elektronische apparaten zijn recyclbare stoffen en horen nicht bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijk be-palingen af.

Verwijder de geplaatste batterijen engooi deze afzonderlijk van het product weg.

10.2 Batterijen

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht, alle lege batterijen in te leveren; weglooien met het huisvuil is Niet toegestaan.

Batterijen die schadelijke stoffen bevatten, zich gemarkeerd met nevenstaand symbool. Deze mogen Niet via het huisvuil worden afgevoerd. De aanduidingen voor de van Doorlag zijnde zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbak-symbool).

U kunt verbruike batterijen gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen worden verkocht, afgeven. U voldoet daarmee aan de wettelijkke verplichtingen en draagt bij aan de bescherming van het milieu.

Voor het verwijderen要去en blootliggende contacten van batterijen/accu's volledig worden afgedekt met een stuk plankband om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zich, kan de aanwezigere restenergie in geval van een kortsluiting gevaarlijk worden (basten, extreme hitte, brand, explosie).

Bedrijsduur ca. 4 h (afhankelijk van de gebruekte batterijen)

Werkbereik tot ca. 12 m (afhankelijk van het omgevingslicht)

Nivelleerprecisie. ± 0,5mm / m

Zelfnivelleerbereik. ± 4^

Nivelleertijd. <4s

Laserklasse 2

Laseruitgangsvermogen. < 1mW

Lasergolfengte 520 nm

Statief... statiefschroefdraad: 6,35 mm (1/4") , hoothe max. 67 cm

Bedrijfscondities .0 to 50^ < 80% relatieve luchtvochtigheid (niet-condenserend),

max. 4.000 m boven zeiniveau

Opslagconditions. -10 tot 70^, < 80% relatieve luchtvochtigheid (nietcondenserend)

Afmetingen (L x B x H) 76 x 63 x 54 mm

Gewicht. 195 g (zonder batterijen)
