GEBRUIKSAANWIJZING Jet 3500/20 Automatic HOZELOCK

1 - Veiligheidsmaatregelen.... p.18
2 – Toepassingsgebied.... p.18
3 - Technische gegevens en prestaties....p.19
4 - Beschrijving ......p.19
5 - Ingebruikname - eerste gebruik .....p.19
6 - Onderhoud en opslag.... p.20
7 - Storingen bij de werking / oplossingen ..... p.20
8 - Garantie ...... p.21
9 - EG-Conformiteitsverklaring.... p.21
Illustraties en prestatiecurve.... p.50

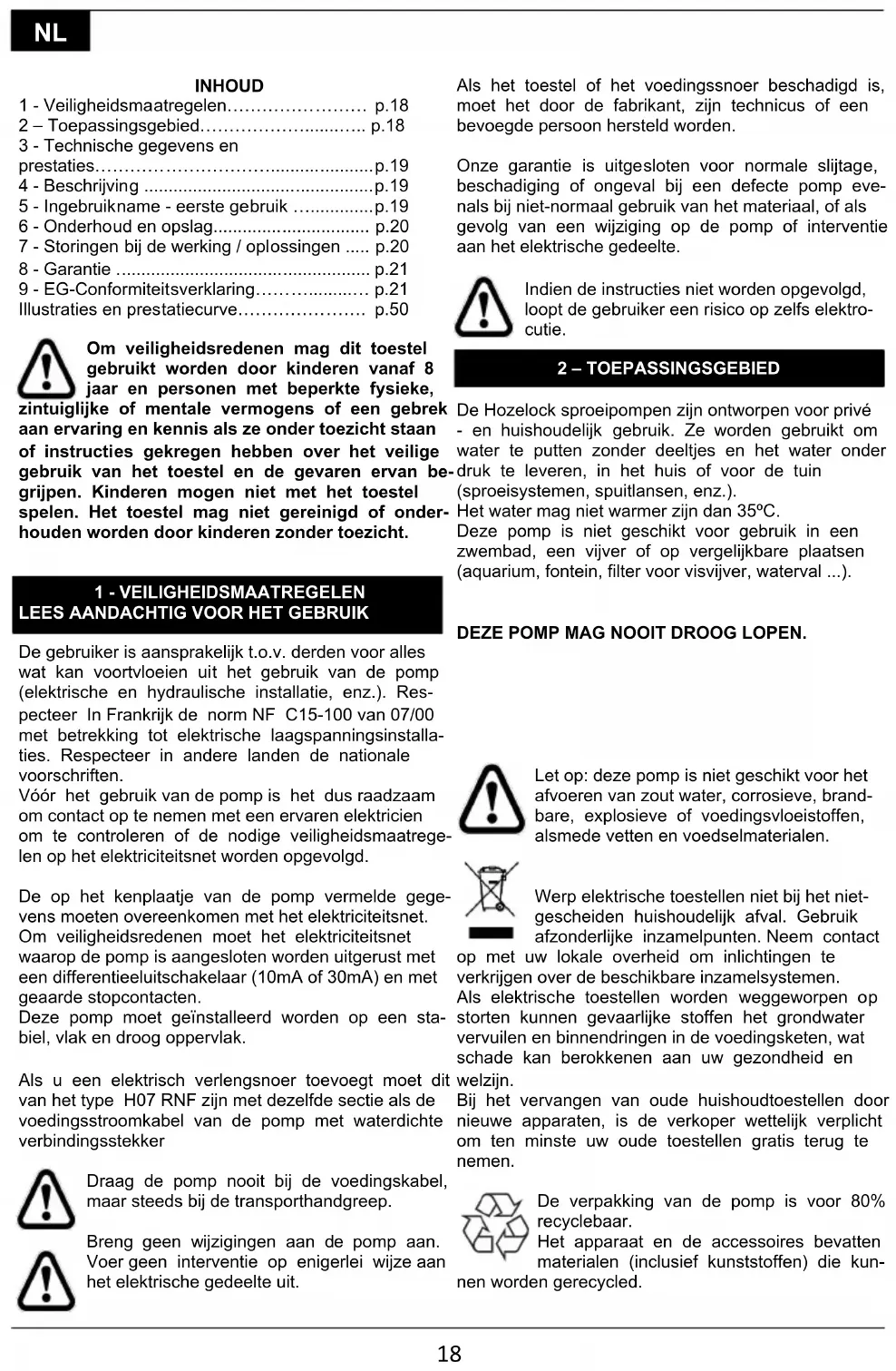

Om veiligheidsredenen mag dit toestel gebruikt worden door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies gekregen hebben over het veilige gebruik van het toestel en de gevaren ervan begrijpen. Kinderen mogen niet met het toestel spelen. Het toestel mag niet gereinigd of onderhouden worden door kinderen zonder toezicht.

1 - VEILIGHEIDSMAATREGELEN LEES AANDACHTIG VOOR HET GEBRUIK

De gebruiker is aansprakelijk t.o.v. derden voor alles wat kan voortvloeien uit het gebruik van de pomp (elektrische en hydraulische installatie, enz.). Respecteer In Frankrijk de norm NF C15-100 van 07/00 met betrekking tot elektrische laagspanningsinstallaties. Respecteer in andere landen de nationale voorschriften.

Vóór het gebruik van de pomp is het dus raadzaam om contact op te nemen met een ervaren elektricien om te controleren of de nodige veiligheidsmaatregelen op het elektriciteitsnet worden opgevolgd.

De op het kenplaatje van de pomp vermelde gegevens moeten overeenkomen met het elektriciteitsnet. Om veiligheidsredenen moet het elektriciteitsnet waarop de pomp is aangesloten worden uitgerust met een differentieeluitschakelaar (10mA of 30mA) en met geaarde stopcontacten.

Deze pomp moet geïnstalleerd worden op een sta-biel, vlak en droog oppervlak.

Als u een elektrisch verlengsnoer toevoegt moet dit van het type H07 RNF zijn met dezelfde sectie als de voedingsstroomkabel van de pomp met waterdichte verbindingsstekker

Draag de pomp nooit bij de voedingskabel, maar steeds bij de transporthandgreep.

Breng geen wijzigingen aan de pomp aan. Voer geen interventie op enigerlei wijze aan het elektrische gedeelte uit.

Als het toestel of het voedingssnoer beschadigd is, moet het door de fabrikant, zijn technicus of een bevoegde persoon hersteld worden.

Onze garantie is uitgesloten voor normale slijtage, beschadiging of ongeval bij een defecte pomp evenals bij niet-normaal gebruik van het materiaal, of als gevolg van een wijziging op de pomp of interventie aan het elektrische gedeelte.

Indien de instructies niet worden opgevolgd, loopt de gebruiker een risico op zelfs elektrocutie.

2 - TOEPASSINGSGEBIED

De Hozelock sproeipompen zijn ontworpen voor privé - en huishoudelijk gebruik. Ze worden gebruikt om water te putten zonder deeltjes en het water onder druk te leveren, in het huis of voor de tuin (sproeisystemen, spuitlansen, enz.).

Het water mag niet warmer zijn dan 35°C.

Deze pomp is niet geschikt voor gebruik in een zwembad, een vijver of op vergelijkbare plaatsen (aquarium, fontein, filter voor visvijver, waterval ...).

DEZE POMP MAG NOOIT DROOG LOPEN.

Let op: deze pomp is niet geschikt voor het afvoeren van zout water, corrosieve, brandbare, explosieve of voedingsvloeistoffen, alsmede vetten en voedselmaterialen.

Werp elektrische toestellen niet bij het niet-gescheiden huishoudelijk afval. Gebruik afzonderlijke inzamelpunten. Neem contact

op met uw lokale overheid om inlichtingen te verkrijgen over de beschikbare inzamelsystemen.

Als elektrische toestellen worden weggeworpen op storten kunnen gevaarlijke stoffen het grondwater vervuilen en binnendringen in de voedingsketen, wat schade kan berokkenen aan uw gezondheid en welzijn.

Bij het vervangen van oude huishoudtoestellen door nieuwe apparaten, is de verkoper wettelijk verplicht om ten minste uw oude toestellen gratis terug te nemen.

De verpakking van de pomp is voor 80% recyclebaar.

Het apparaat en de accessoires bevatten materialen (inclusief kunststoffen) die kunnen worden gerecycled.

Zie prestatiecurves (zie pagina 52)

Deze waarden worden gegeven bij ±10%.

	Jet 3500/20 Automatic
Elektrische gegevensMax. debiet 3500 l/u (min.)Max. druk 4 bar (min.)Min. / max. drukhoogte 2 m / 40 m (min.)Max. aanzuighoogte 7 mStroomkabel H07 RNF - 1,5m min.Beschermingsniveau IPX4	220-240V~ - 50Hz - 800 W (max.)

B - Voedingskabel (stekker naargelang het land)

C - Transporthandgreep

D - Uitgangsopening

E - Koppeling 1"/1¼" mannelijk/mannelijk

F - Bevestigingsmoer koppeling

G - Gebogen meertrapskoppeling

H - Koppeling voor hoog debiet

I - Vuldop

J - Filter

D - Vulopening

L - Ingangsopening

M - Aflaatdop

H - Gebruikershandleiding

O - Schakelaar

P - Sleutel

Q - Terugslagventiel

R - Filter

S - Koppeling 1"/1" mannelijk/mannelijk

T - Aanzuigslang (7m)

U - Tussentank (totaal 20l)

V - Drukregeleenheid

- Aansluiting van de slangen:

De koppeling mannelijk/mannelijk (S) en vervolgens de aanzuigslang (R+S+T, fig.3) op de ingangsopening (L) schroeven.

De getrapte drukaansluiting (G) vastschroeven (niet vergeten de platte dichting aan te brengen) met behulp van de meegeleverde moer (F).

De getrapte drukaansluiting (G) biedt de volgende mogelijkheden (fig.4):

- ofwel een krimpverbinding van de slangen met diameter

25 mm en 32 mm,

- of het opschroeven van een kraankoppeling 1" vrouwelijk en de snelkoppelingen voor aangepaste buizen

- ofwel het gebruik van een meegeleverde koppeling

voor hoog debiet (H)

Snijd het einde van de niet-gebruikte koppeling af (fig.4).

- Installatie: (fig.6-7)

Trek steeds de stekker uit het stopcontact vóór de installatie en telkens de pomp verplaatst wordt.Steek nooit uw vingers in de opening van

de pomp, om ongevallen te vermijden.

Gebruik de meegeleverde handgreep om de pomp te verplaatsen of op te tillen.

Wanneer de pomp voor het eerst gebruikt wordt met een watertank moet u ervoor zorgen dat de watertank leeg is en vrij is van afzettingen, bladeren en brokstukken.

- Controleer dat de ingang van de aanzuigslang zich minstens 150 mm van het wateroppervlak bevindt. Bedek het uiteinde van de slang indien nodig met een baksteen. Het is raadzaam om te vermijden dat de filter de bodem van de tank raakt (min. 30 cm water boven de bodem), om te voorkomen dat eventuele afzettingen worden opgezogen. Het is belangrijk dat alle dichtingen aanwezig zijn en dat alle koppelingen luchtdicht zijn.

De aanzuigslang mag geen overmatige vervorming vertonen (ellenboog, inkeping ...), die de goede werking ervan kan belemmeren.

De installatie moet beantwoorden aan de technische beperkingen van de pomp.

- Draai de vuldop (I) los met behulp van de meegeleverde sleutel (P). Vul de aanzuigkamer via de vulopening (K) met helder water (fig.5).

De Hozelock sproeipompen starten automatisch. Daarom kunnen ze zuigen zonder dat de aanzuigslang gevuld moet worden.

-Sluit de sproeislang aan op de uitgang en zie er hierbij op toe dat het andere uiteinde van de sproeislang open is en dat het water vrij kan wegstromen wanneer de pomp wordt ingeschakeld.

- Starten:

-Sluit de pomp aan op een geschikte stroombron en zet de pomp onder spanning met behulp van de schakelaar (O).

-Telkens wanneer de pomp onder spanning wordt

NL

gezet terwijl de aanzuigslang leeg is, begint de pomp zuigen. Deze operatie kan meerdere minuten duren.

Tijdens de opstartfase bevat de pomp een mengeling van lucht en water, wat het debiet aanmerkelijk vermindert en veel geluid maakt.

Wanneer de pomp klaar is voor gebruik daalt het geluidsniveau en stijgen het debiet en de druk tot het maximaal niveau.

Als een van de dichtingen of koppelingen ontbreekt, te vast of te los zit, begint de pomp niet te zuigen.

Schakel de pomp uit als ze na 5 minuten niet begint t zuigen. Controleer de staat van de dichtingen en de koppelingen en herhaal de voorgaande stappen.

- Gebruik:

De pomp wordt automatisch in- en uitgeschakeld wanneer de uitgang (kraan, pistool ...) geopend of gesloten wordt, dankzij het drukregelingssysteem (V).

De pomp is niet bestemd om zonder onderbreking te draaien of droog te lopen. Niet onbeheerd achterlaten, en/of gebruik maken van een bescherming tegen drooglopen

te(Tecnotronic, optioneel accessoire). De pomp bevat ook een thermische beveiliging van de motor, die wordt uitgeschakeld in geval van oververhitting.

Indien deze beveiligingen defect zijn, kan de pomp oververhit raken en brandwonden veroorzaken bij de gebruiker.

6 - ONDERHOUD EN OPSLAG

teVóór alle werkzaamheden aan de pomp, de stekker uittrekken.

Houd de pomp vorstvrij.

Alvorens de pomp op te bergen demonteert u de slangen en laat u het resterende water af door de aflaatdop (M) los te draaien.

7 - STORINGEN BIJ DE WERKING / OPLOSSINGEN

Incidenten Oorzaken Oplossing
a- De pomp start niet.	1- Geen elektriciteit.	1. Controleer of de stekker goed in het stopcontact zit. Controleer de stroomverbrekers en de externe elektrische aansluitingen naar de pomp. Controleer de toestand van de kabels.
b- De pomp werkt, maar heeft geen of een laag debiet.	1-Het pomplichaam is gevuld met lucht2- De afvoerleiding is verstopt.3- De toevoerslang bevat ingesloten lucht of is verstopt	1- Controleer dat de aansluitingen op de toevoerslang waterdicht zijn.- Plaats de aanzuigslang zo recht mogelijk.- Herhaal de opstartprocedure.2- Verwijder de afvoerleiding en ontstop deze.3- Controleer of de zeef goed ondergedompeld is.- Controleer de aanzuighoogte- Controleer de zeef en/of het ventiel
c- De pomp stopt tijdens de werking	1- De voeding is niet conform met de motorgegevens van de pomp.2- Een vast object blokkeert het hydraulisch systeem.3- De pomp heeft gewerkt met water dat te warm is.4- De pomp heeft droog gelopen	Koppel de pomp los, verwijder de oorzaak van de oververhitting, wacht tot de pomp is gekoeld en sluit deze weer aan.

Voor alle andere problemen, neem contact op met onze klantenservice. Om veiligheidsredenen is alleen de servicedienst van Hozelock Exel bevoegd om de pomp te demonteren.

8 - GARANTIE

Uitbreiding van de Contractuele Garantie

Wij garanderen onze producten voor een bepaalde periode die is aangegeven op het product en loopt vanaf de aankoopdatum (Verplichte contractuele garantie verlengd tot 2 jaar + Uitbreiding van onze Contractuele Garantie).

Bij gebreke aan bewijs van de aankoopdatum van de producten, loopt de garantie vanaf de fabricagedatum van het product (vermeldt op het product).

Uitsluiting van de Contractuele Garantie

De Contractuele Garantie geldt niet in de volgende gevallen:

-De normale slijtage van onderdelen: verbindingen, mechanische afdichting,
-De producten die worden gebruikt in strijd met de technische aanbevelingen,
-De producten die niet worden gebruikt voor het beoogd gebruik,
-De producten die geen regelmatig onderhoud hebben ondergaan,
-Productslijtage (schokken, vallen, breken, enz.) vanwege verwaarlozing, gebrek aan onderhoud, gebrekkige of abnormaal gebruik van het product,
-De vervanging van een onderdeel na verlies.

Garantiewerking

Wij vragen u uw aankoopbewijs (factuur of leesbare kasticket) te bewaren, dat in het geval van de toepassing van de Contractuele Garantie zal worden gevraagd.

Een product onder garantie dat is hersteld of vervangen, blijft gegarandeerd voor de resterende looptijd en de oorspronkelijke voorwaarden van de contractuele garantie verleend bij de aankoop. Elk product dat is geretourneerd wordt eigendom van HOZELOCK-EXEL wanneer het wordt vervangen door een nieuw product.

De contractuele garantie, waarvan de voorwaarden hierboven worden uiteengezet, is geen vervanging van de juridische garantie.

9 - CE-VERKLARING

Hierbij verklaart Philippe MAREY – Quality Manager - dat het product

Type: Sproeipomp

Merk: HOZELOCK

Model: Jet 3500/20 Automatic

Ref.: 7610 1240

Is ontwikkeld, ontworpen en vervaardigd in overeenstemming met alle relevante richtlijnen:

• LVD-richtlijn 2014/35/EU
• EMC-richtlijn 2014/30/EU
• ROHS-richtlijn 2011/65/EU

Gedaan te Villefranche op 21/12/2017
