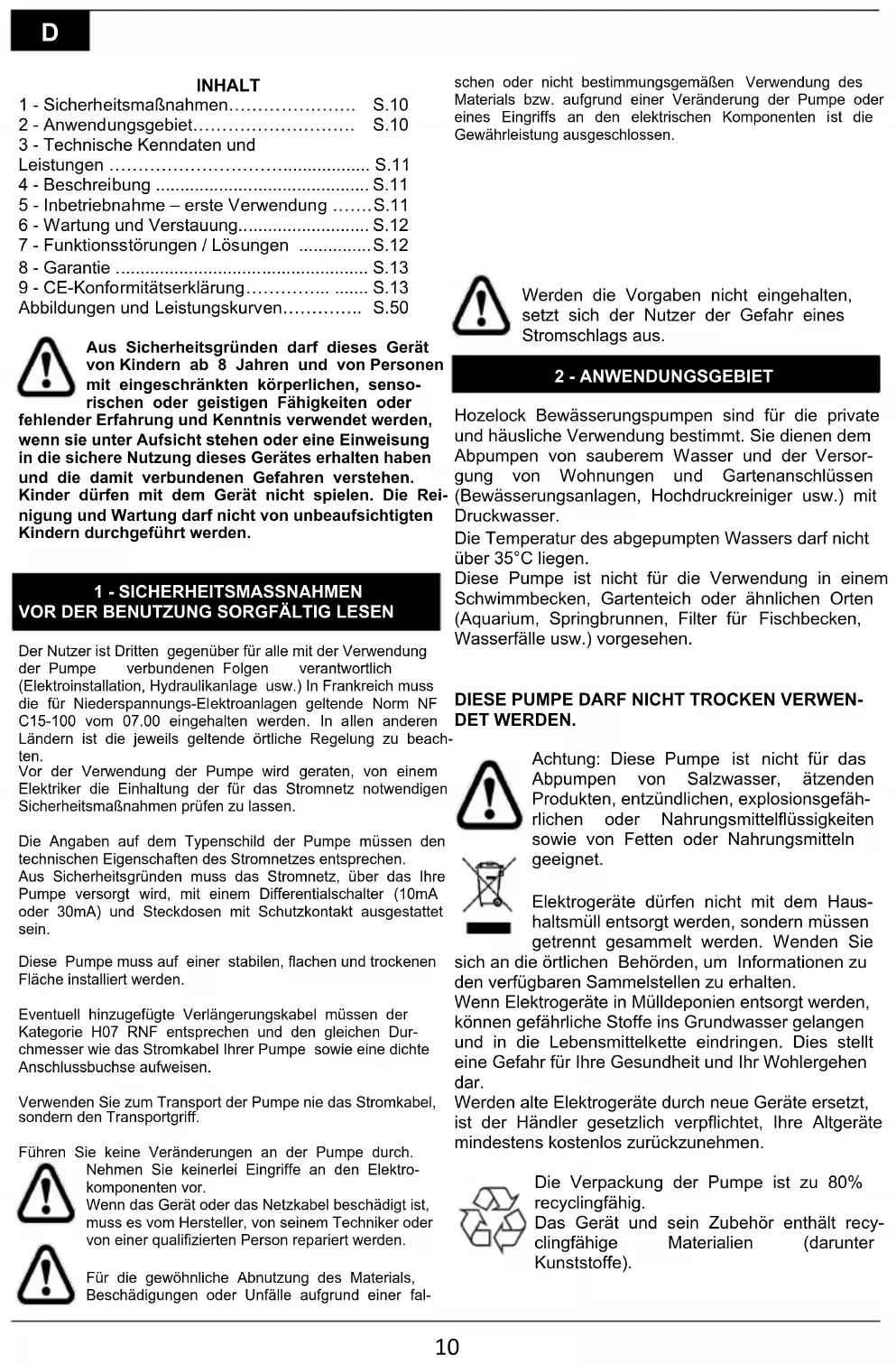

BEDIENUNGSANLEITUNG Jet 3500/20 Automatic HOZELOCK

1 - Sicherheitsmaßnahmen…………………. S.10

2 - Anwendungsgebiet………………………. S.10

3 - Technische Kenndaten und

5 - Inbetriebnahme – erste Verwendung ……. S.11

6 - Wartung und Verstauung........................... S.12

7 - Funktionsstörungen / Lösungen ............... S.12

8 - Garantie .................................................... S.13

9 - CE-Konformitätserklärung…………... ....... S.13

Abbildungen und Leistungskurven………….. S.50 Aus Sicherheitsgründen darf dieses Gerät von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, senso- rischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis verwendet werden, wenn sie unter Aufsicht stehen oder eine Einweisung in die sichere Nutzung dieses Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Die Rei- nigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

1 - SICHERHEITSMASSNAHMEN

VOR DER BENUTZUNG SORGFÄLTIG LESEN

Der Nutzer ist Dritten gegenüber für alle mit der Verwendung der Pumpe verbundenen Folgen verantwortlich (Elektroinstallation, Hydraulikanlage usw.) In Frankreich muss die für Niederspannungs-Elektroanlagen geltende Norm NF C15-100 vom 07.00 eingehalten werden. In allen anderen Ländern ist die jeweils geltende örtliche Regelung zu beach- ten. Vor der Verwendung der Pumpe wird geraten, von einem Elektriker die Einhaltung der für das Stromnetz notwendigen Sicherheitsmaßnahmen prüfen zu lassen. Die Angaben auf dem Typenschild der Pumpe müssen den technischen Eigenschaften des Stromnetzes entsprechen. Aus Sicherheitsgründen muss das Stromnetz, über das Ihre Pumpe versorgt wird, mit einem Differentialschalter (10mA oder 30mA) und Steckdosen mit Schutzkontakt ausgestattet sein. Diese Pumpe muss auf einer stabilen, flachen und trockenen Fläche installiert werden. Eventuell hinzugefügte Verlängerungskabel müssen der Kategorie H07 RNF entsprechen und den gleichen Dur- chmesser wie das Stromkabel Ihrer Pumpe sowie eine dichte Anschlussbuchse aufweisen. Verwenden Sie zum Transport der Pumpe nie das Stromkabel, sondern den Transportgriff. Führen Sie keine Veränderungen an der Pumpe durch. Nehmen Sie keinerlei Eingriffe an den Elektro- komponenten vor. Wenn das Gerät oder das Netzkabel beschädigt ist, muss es vom Hersteller, von seinem Techniker oder von einer qualifizierten Person repariert werden. Für die gewöhnliche Abnutzung des Materials, Beschädigungen oder Unfälle aufgrund einer fal- schen oder nicht bestimmungsgemäßen Verwendung des Materials bzw. aufgrund einer Veränderung der Pumpe oder eines Eingriffs an den elektrischen Komponenten ist die Gewährleistung ausgeschlossen.

Werden die Vorgaben nicht eingehalten, setzt sich der Nutzer der Gefahr eines Stromschlags aus.

2 - ANWENDUNGSGEBIET

Hozelock Bewässerungspumpen sind für die private und häusliche Verwendung bestimmt. Sie dienen dem Abpumpen von sauberem Wasser und der Versor- gung von Wohnungen und Gartenanschlüssen (Bewässerungsanlagen, Hochdruckreiniger usw.) mit Druckwasser. Die Temperatur des abgepumpten Wassers darf nicht über 35°C liegen. Diese Pumpe ist nicht für die Verwendung in einem Schwimmbecken, Gartenteich oder ähnlichen Orten (Aquarium, Springbrunnen, Filter für Fischbecken, Wasserfälle usw.) vorgesehen.

DET WERDEN. Achtung: Diese Pumpe ist nicht für das Abpumpen von Salzwasser, ätzenden Produkten, entzündlichen, explosionsgefäh- rlichen oder Nahrungsmittelflüssigkeiten sowie von Fetten oder Nahrungsmitteln geeignet. Elektrogeräte dürfen nicht mit dem Haus- haltsmüll entsorgt werden, sondern müssen getrennt gesammelt werden. Wenden Sie sich an die örtlichen Behörden, um Informationen zu den verfügbaren Sammelstellen zu erhalten. Wenn Elektrogeräte in Mülldeponien entsorgt werden, können gefährliche Stoffe ins Grundwasser gelangen und in die Lebensmittelkette eindringen. Dies stellt eine Gefahr für Ihre Gesundheit und Ihr Wohlergehen dar. Werden alte Elektrogeräte durch neue Geräte ersetzt, ist der Händler gesetzlich verpflichtet, Ihre Altgeräte mindestens kostenlos zurückzunehmen. Die Verpackung der Pumpe ist zu 80% recyclingfähig. Das Gerät und sein Zubehör enthält recy- clingfähige Materialien (darunter Kunststoffe).11

4 - BESCHREIBUNG (Abb. 1-2)

A - Pumpengehäuse B - Stromkabel (landesspezifischer Stecker) C - Transportgriff D - Ausgangsöffnung E - 1ʺ/1¼ʺ Anschlusssteckverbinder F - Mutter für Anschlussbefestigung G - Mehrstufiger Winkelanschluss H - Anschluss für hohe Durchsatzleistung I - Füllstopfen J - Filter K - Einfüllöffnung L - Eingangsöffnung M - Entleerungsstopfen N - Benutzerhandbuch O - Schalter P - Schlüssel Q - Rückschlagventil R - Filter S - 1ʺ/1ʺ Verbindungsstecker T - Saugschlauch (7m) U - Zwischenbehälter (20 l insgesamt) V - Druckregelsystem

5 - INBETRIEBNAHME – ERSTE VERWENDUNG

- Anschluss der Schläuche: Den Verbindungsstecker (S) auf die Eingangsöffnung (L), dann auf den Saugschlauch (R+S+T, Abb. 3) schrauben. Den Förderanschluss (G) mit der im Lieferumfang enthal- tenen Mutter (F) anschrauben (darauf achten, die Flach- dichtung korrekt einzusetzen). Der stufenweise Förderanschluss (G) ermöglicht (Abb. 4): - entweder die Einpassung von Schläuchen mit einem Durchmesser von 25 mm und 32 mm, - oder das Anschrauben einer 1’’ Hahnanschlussbuchse und die Schnellverbindung von geeigneten Schlauchan- schlüssen - oder die Verwendung eines im Lieferumfang enthaltenen Anschlusses für hohe Durchsatzleistung (H) Das ungenutzte Anschlussende abschneiden (Abb. 4). - Installation: (Abb. 6-7) Vor der Installation und bei jeder Handhabung der Pumpe muss sie immer von der Stromver- sorgung getrennt werden. Um jeden Unfall zu vermeiden, die Finger nie- mals in die Pumpenöffnung stecken. Die Pumpe immer am mitgelieferten Griff transportieren oder heben. Bei der ersten Verwendung mit einem Wassersam- melbehälter sicherstellen, dass der Wassersammelbehäl- ter leer und von allen angesammelten Ablagerungen, Laub und Verschmutzungen gereinigt ist. - Sicherstellen, dass sich der Eingang des Saugschlauchs mindestens 150 mm unter der Wasseroberfläche befindet. Bei Bedarf das Schlauchende mit einem Ziegelstein beschweren. Es wird empfohlen, zu vermeiden, dass der Filter den Behälterboden berührt (mindestens 30 cm Wasser über dem Boden), damit keine eventuell vorhan- denen Rückstände eingesaugt werden. Es ist sehr wich- tig, dass alle Dichtungen vorhanden sind und dass alle Anschlüsse luftdicht sind. Der Saugschlauch darf keine übermäßige Verformung (Knick, Quetschung usw.) aufweisen, sie seinen ein- wandfreien Betrieb beeinträchtigen könnte. Die Installation muss den durch die technischen Daten der Pumpe gegebenen Bedingungen entsprechen. - Den Füllstopfen (I) mit dem im Lieferumfang enthaltenen Schlüssel (P) abschrauben. Die Ansaugkammer über die Einfüllöffnung (K) mit klarem Wasser füllen (Abb. 5). Hozelock Bewässerungspumpen sind selbstansaugende Pumpen; daher können sie gestartet werden, ohne dass der Saugschlauch zuvor gefüllt werden muss. -Den Bewässerungsschlauch am Ausgang anschließen, wobei das andere Schlauchende offen sein muss und dass Wasser frei ablaufen können muss, wenn die Pumpe eingeschaltet wird. - Inbetriebnahme: -Die Pumpe an eine geeignete Stromversorgung an- schließen und mit dem Schalter (O) einschalten. - Beim jedem Einschalten, beginnt die Pumpe mit dem Ansaugen, wenn der Saugschlauch leer ist. Dies kann einige Minuten dauern. Während der An- saugphase enthält die Pumpe ein Wasser-Luft- Gemisch. Das mindert die Durchsatzleistung erheblich und macht viel Lärm. Jet 3500/20 Automatic Elektrische Daten 220-240V~ - 50Hz - 800 W (max.) Maximaler Durchsatz 3500 l/h (min.) Maximaler Druck 4 bar (min.) Minimale / maximale manometrische Höhe 2 m / 40 m (min.) Maximale Saughöhe 7 m Stromkabel H07 RNF - 1,5m Min. Schutzniveau IPX4

3 - TECHNISCHE KENNDATEN UND LEISTUNGEN

Siehe Leistungskurven (Seite 52) Für diese Werte gilt eine Toleranz von ±10%.12

- Wenn die Pumpe die Ansaugung abgeschlossen hat und einsatzbereit ist, wird sie leiser und die Durchsatzleistung und der Druck sind maximal. Wenn eine Dichtung oder ein Anschluss fehlt, zu stark festgezogen oder gelöst ist, gelingt die Ansaugung nicht. Wenn die Ansaugung der Pumpe nach 5 Minuten nicht abgeschlossen ist, die Pumpe ausschalten. Den Zustand der Dichtungen und Anschlüsse prüfen und die oben beschriebenen Schritte wiederholen. - Anwendung: Die Pumpe geht dank des Druckregelsystems (V) automatisch an und aus, wenn der Ausgang (Hahn, Pistole usw.) geöffnet oder geschlossen wird. Die Pumpe ist nicht für einen kontinuierlichen Betrieb bzw. einen Betrieb im Trockenen angelegt. Die Pumpe nicht unbeaufsichtigt lassen und/oder einen Trockenbetriebsschutz einsetzen (Tecnotronic, optio- nal erhältliches Zubehör). Die Pumpe ist auch mit einer Wärmeschutzschaltung des Motors ausgestat- tet, die den Betrieb im Fall einer Überhitzung abstellt. Falls diese Schutzvorrichtungen defekt sind, besteht die Gefahr einer Überhitzung der Pumpe, was eine Verbrennungsgefahr für den Benutzer darstellt.

6 - WARTUNG UND VERSTAUUNG

Die Pumpe vor sämtlichen Wartungseingriffen ausstecken. Die Pumpe vor Frost schützen. Bevor die Pumpe an einem geschützten Ort gelagert wird, die Schläuche abtrennen und das restliche Wasser durch Abschrauben des Entleerungsstopfens (M) ablaufen lassen. Störfälle Ursachen Lösung a- Die Pumpe startet nicht.

1- Versorgungsmangel.

1- Prüfen dass der Stecker ordnungsgemäß

in die Buchse eingeführt ist. Die außerhalb der Pumpe befindlichen Schalter und Elek- troanschlüsse prüfen. Den Zustand der Kabel prüfen. b- Die Pumpe ist in Betrieb, weist aber keine oder nur eine geringe Förderleistung auf

1- Das Pumpengehäuse ist mit Luft

2- Der Förderschlauch ist verstopft.

3- Luft ist im Versorgungsschlauch

eingeschlossen oder der Versor- gungsschlauch ist verstopft

1- Prüfen, ob die Anschlüsse am Versor-

gungsschlauch dicht sind. - Den Saugschlauch so gerade wie möglich verlegen.-Den Ansaugvorgang wiederholen.

2- Den Förderschlauch entfernen und frei-

3 - Prüfen, ob der Saugfilter vollständig

unter Wasser ist. - Die Saughöhe prüfen - Den Saugfilter und/oder das Ventil reini- gen c- Die Pumpe stoppt im Betrieb

1- Die Stromversorgung entspricht

nicht den Motordaten der Pumpe.

2- Die Hydraulikanlage wurde durch

einen Festkörper blockiert.

3- Die Pumpe hat mit zu heißem

4- Die Pumpe war im Trockenen in

Betrieb. Die Pumpe ausstecken, die Ursache für die Überhitzung beheben, die Abkühlung der Pumpe abwarten und diese erneut eins- tecken.

7 - FUNKTIONSSTÖRUNGEN / LÖSUNGEN

Für eine jede Funktionsstörung mit unserem Kundendienst Kontakt aufnehmen. Aus Sicherheitsgründen ist nur der Kundendienst von Hozelock-Exel berechtigt, die Pumpe zu demontieren.13

Erweiterung der vertraglichen Garantie Wir gewährleisten ab dem Kaufdatum eine Garantie für unsere Produkte, deren Laufzeit auf dem Produkt vermerkt ist (vertraglich verpflichtende Garantie für 2 Jahre + Erweiterung unserer vertraglichen Garan- tie).Bei fehlendem Nachweis des Kaufdatums läuft die Garantie ab dem Herstellungsdatum des Produkts (siehe entsprechender Vermerk auf dem Produkt). Beschränkungen der vertraglichen Gewährleis- tungen In den folgenden Fällen kommt die vertragliche Gewährleistung nicht zum Tragen: -Gewöhnliche Verschleißteile: Dichtungen, me- chanische Armaturen, -Im Widerspruch zu den technischen Empfehlungen genutzte Produkte, -Missbräuchlich genutzte Produkte, -Produkte, die nicht regelmäßig gewartet werden, -Aufgrund von Nachlässigkeit, mangelnder Wartung, fehlerhaftem oder unsachgemäßem Gebrauch bes- chädigte Produkte (Stöße, Herunterfallen, Quetschen, etc.), -Ersatz einer Komponente aufgrund von deren Ver- lust. Inanspruchnahmebedingungen der Garantie Bitte bewahren Sie Ihren Kaufbeleg auf (Rechnung bzw. lesbaren Kassenbon). Er wird zur Geltendmachung der Ver- tragsgarantie von Ihnen verlangt werden. Ein unter Garantie stehendes Produkt, das bereits repariert oder ausgetauscht wurde, behält seinen Garantieanspruch für die restliche Garantielaufzeit und zu den ursprünglichen Bedingungen der beim Kauf ausgestellten Vertragsgarantie. Produkte, die zum Austausch durch ein neues Produkt zurückgesandt werden, gehen in das Eigentum von HO- ZELOCK-EXEL über. Die Vertragsgarantie mit ihren oben genannten Bedingungen ersetzt nicht die gesetzliche Garantie.

9 - CE-KONFORMITÄTSERKLÄRUNG

Hiermit bescheinige ich, Philippe MAREY – Leiter der Abteilung Qualitätssicherung - dass das Produkt vom Typ: Bewässerungspumpe Marke: HOZELOCK Modell: Jet 3500/20 Automatic Art.Nr.: 7610 1240 entsprechend sämtlicher einschlägiger Bestimmun- gen der folgenden Richtlinien geplant, entwickelt und hergestellt wurde: - Niederspannungsrichtlinie 2014/35/EU - EMV-Richtlinie 2014/30/EU - RoHS-Richtlinie 2011/65/EU Ausgestellt in Villefranche am 21/12/2017 D14
