In deze handleiding leest u hoe u de trilplaat veilig kunt bedienen en onderhouden. De handleiding is bedoeld voor de dealers en operators van deze machine.

Voorwoord

Aan de hand van de informatie in de paragraaf 'Machinebeschrijving' raakt u vertrouwd met het ontwerp en de regelaars van de machine.

In de paragraaf 'Milieu' worden aanwijzingen gegeven voor het milieuvriendelijk recyclen van een afgedankte machine.

In de paragrafen ‘Algemene veiligheid’ en ‘Gezondheid en veiligheid’ vindt u de gebruiksvoorschriften voor de machine met het oog op uw eigen veiligheid en die van anderen.

De sectie 'Bedieningsinstructies' helpt u met het opzetten en het gebruik van de machine.

Onder 'Foutopsporing' worden oplossingen gegeven voor eventuele problemen met de machine.

In de paragraaf 'Onderhoud' wordt het algemene onderhoud van de machine beschreven.

Richtlijnen met betrekking tot de tekstweergave.

Passages in deze handleiding die om extra aandacht vragen, worden als volgt weergegeven:

VOORZICHTIG

Volg de gebruiksvoorschriften nauwlettend op ter voorkoming van onveilige situaties, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situaties leiden.

WAARSCHUWING

WAARSCHUWING

Voordat u met deze machine gaat werken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kunt onderhouden.

(N.B.: zorg, in verband met noodsituaties, dat u weet hoe u de machine moet uitzetten alvorens deze in te schakelen.)

Draag altijd geschikte veiligheidskleding. Mocht u vragen hebben over de gebruiksen onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle. ([phone]).

Inhoud

Gebruik van Deze Handleiding 20

Waarschuwing 20

Machinebeschrijving 21

Technische Gegevens 21

Stickers....22

Milieu 22

Waarom Verdichten? 22

Algemene Veiligheid 23

Gezondheid en Veiligheid....23

Veiligheidscontroles vóór het Opstarten....23

Bedieningsinstructies....24

Onderhoud....25

Foutopsporing....26

Garantie 26

EG-Machinerichtlijn 2

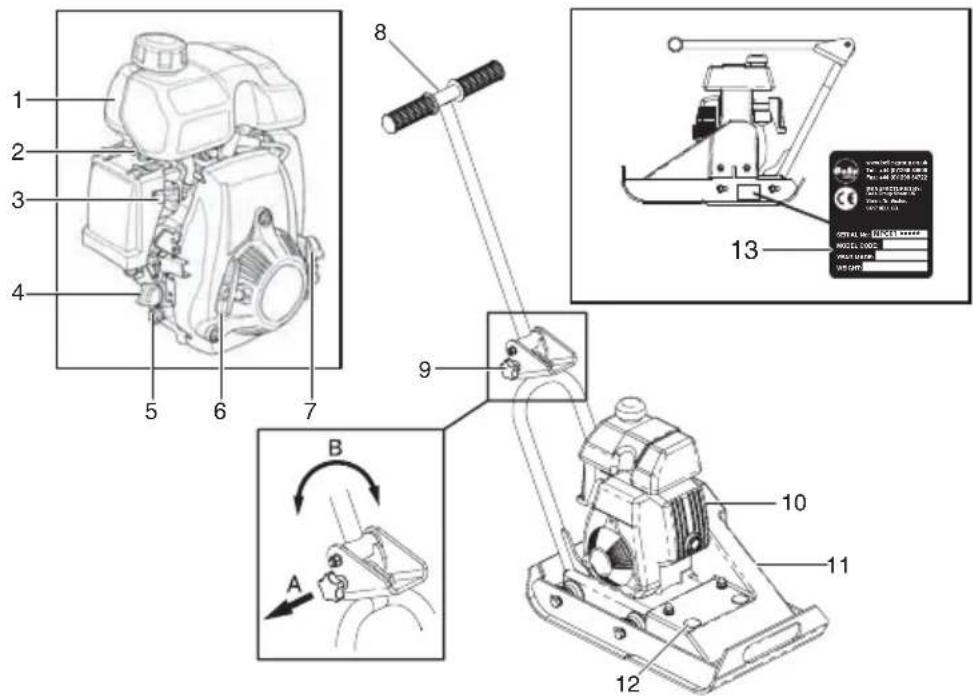

Machinebeschrijving

De optimale motortoerental is vooraf in de fabriek; DO de stand van het gaspedaal niet aanpassen. Niet-naleving kan leiden tot schade of de garantie ongeldig wordt.

Technische Gegevens

Model MPC 300
A - Hoogte (Maximum) - Operatie (mm)	937
B - Lengte (Maximum) - Operatie (mm) 1073
C - Breedte (mm) 300
D - Lengte - Opslagruimte (mm) 707
E - Hoogte - Opslagruimte (mm) 491
Motor Honda GXH50
Motor Vermogen (Hp/kW) 2.5/1.8 @ 3800rpm
Gewicht (kg) 32.5
Kracht van trilelement (kN) 3.25
Frequentie (Hz)	80
Maximumloopsnelheid (m/min)	12.9
Verdichting Kracht (kg/m2)	556
Drieastrilling* (m/sec2)	7.11
Gebruiksduur (min)	60
Gemeten Geluidssterkteniveau (LWA)	99 dB(A)

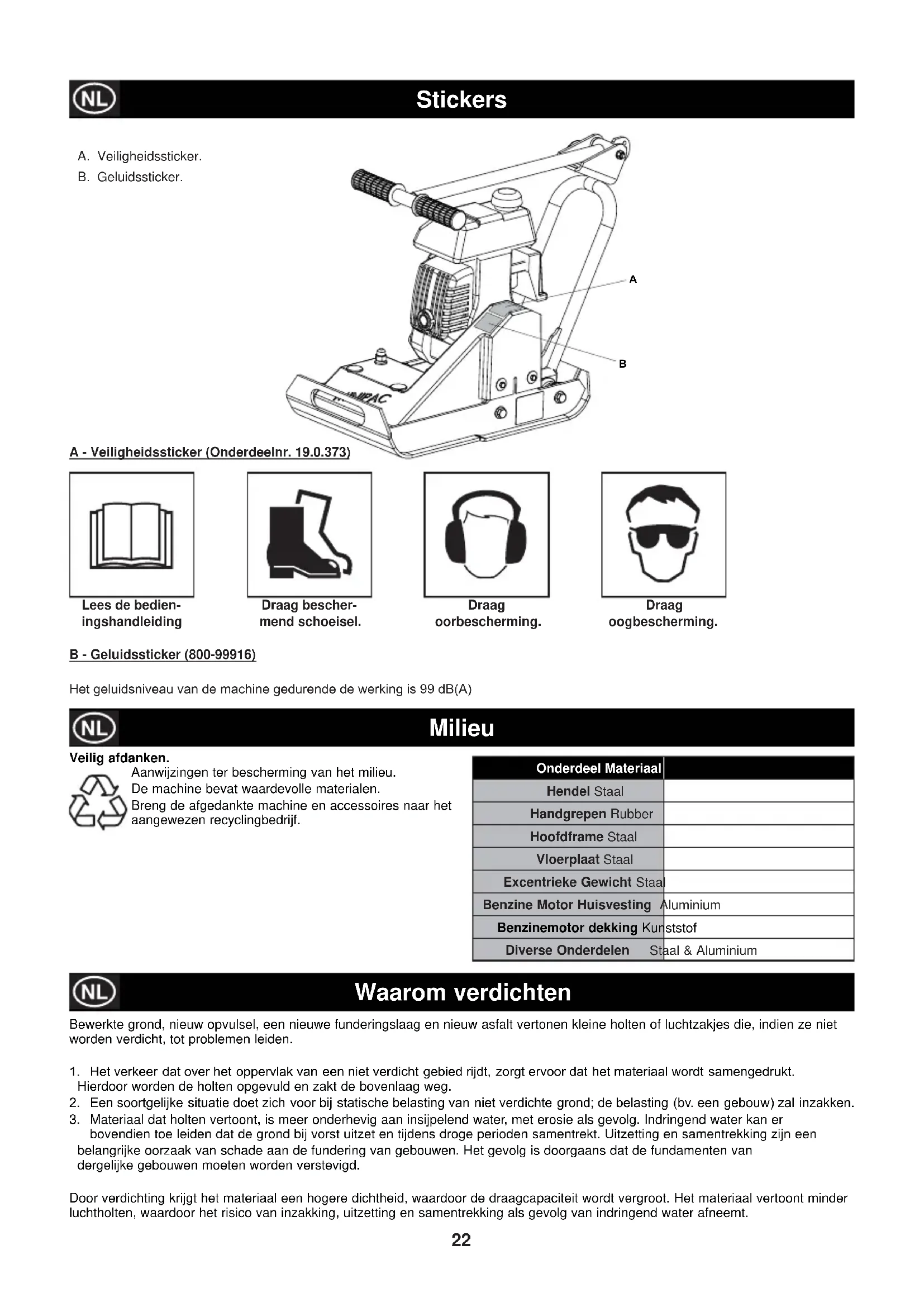

A - Veiligheidssticker (Onderdeelnr. 19.0.373)

Lees de bedien- ingshandleiding

Draag oogbescherming.

B - Geluidssticker (800-99916)

Het geluidsniveau van de machine gedurende de werking is 99 dB(A)

Milieu

Veilig afdanken.

Aanwijzingen ter bescherming van het milieu.

De machine bevat waardevolle materialen.

Breng de afgedankte machine en accessoires naar het aangewezen recyclingbedrijf.

Onderdeel Materiaal
Hendel Staal
Handgrepen Rubber
Hoofdframe Staal
Vloerplaat Staal
Excentrieke Gewicht Staal
Benzine Motor Huisvesting	Aluminium
Benzinemotor dekking	Kunststof
Diverse Onderdelen	Staal & Aluminium

Waarom verdichten

Bewerkte grond, nieuw opvulsel, een nieuwe funderingslaag en nieuw asfalt vertonen kleine holten of luchtzakjes die, indien ze niet worden verdicht, tot problemen leiden.

1. Het verkeer dat over het oppervlak van een niet verdicht gebied rijdt, zorgt ervoor dat het materiaal wordt samengedrukt. Hierdoor worden de holten opgevuld en zakt de bovenlaag weg.
2. Een soortgelijke situatie doet zich voor bij statische belasting van niet verdichte grond; de belasting (bv. een gebouw) zal inzakken.
3. Materiaal dat holten vertoont, is meer onderhevig aan insijpelend water, met erosie als gevolg. Indringend water kan er bovendien toe leiden dat de grond bij vorst uitzet en tijdens droge perioden samentrekt. Uitzetting en samentrekking zijn een belangrijke oorzaak van schade aan de fundering van gebouwen. Het gevolg is doorgaans dat de fundamenten van dergelijke gebouwen moeten worden verstevigd.

Door verdichting krijgt het materiaal een hogere dichtheid, waardoor de draagcapaciteit wordt vergroot. Het materiaal vertoont minder luchtholten, waardoor het risico van inzakking, uitzetting en samentrekking als gevolg van indringend water afneemt.

Algemene veiligheid

Lees voor uw eigen veiligheid en die van anderen de volgende informatie aandachtig door. De operator moet ervoor zorgen dat hij volledig vertrouwd is met de gebruiksvoorschriften voor deze machine. Mocht u vragen hebben over deze gebruiksvoorschriften, neem dan contact op met uw opzichter of met Altrad Belle.

VOORZICHTIG

Verkeerd gebruik of onderhoud kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

• Til de machine vanwege het gewicht niet alleen op. Zorg voor hulp of maak gebruik van geschikte hijsapparatuur.
• Zet de werkplek af en houd onbevoegden op veilige afstand.
• Draag bij gebruik van deze machine altijd veiligheidskleding (zie Gezondheid en veiligheid).
  • Zorg, in verband met noodsituaties, dat u weet hoe u de machine veilig kunt uitzetten alvorens deze in te schakelen.
• Zet de motor altijd uit alvorens de machine te vervoeren, te onderhouden of op de werkplek te verplaatsen.
• Als de motor draait, wordt deze zeer heet. Raak de motor niet aan voordat deze is afgekoeld.
• Laat de motor nooit onbeheerd draaien.
• De beschermkappen zijn aangebracht voor uw veiligheid en mogen nooit worden verwijderd of aangepast.
• Controleer altijd of de beschermkappen in goede staat verkeren. Laat eventuele beschadigde of ontbrekende beschermkappen vervangen of repareren alvorens de triplaat in gebruik te nemen.
• Werk nooit met de trilplaat als u zich ziek of moe voelt of als u onder invloed bent van alcohol of medicijnen.

Veiligheid inzake brandstof.

VOORZICHTIG

Brandstof is brandbaar en kan persoonlijk letsel of schade aan apparatuur veroorzaken. Zet alvorens de brandstoftank te vullen de motor uit en doof eventuele open vlammen. Rook nooit tijdens het vullen en veeg eventueel gemorste brandstof altijd op.

• Zet de motor vóór het vullen uit en laat deze afkoelen.
• Doof open vlammen en rook nooit tijdens het vullen.
• Bestrooi gemorste brandstof onmiddellijk met zand en trek bevlekte kleding uit.
• Bewaar brandstof in een daarvoor bestemde, goedgekeurde container en plaats deze nooit in de buurt van warmte- of ontstekingsbronnen.

Gezondheid en veiligheid

Trilling

Bij het bedienen van de triplaat ondervindt de operator via de hendel enige trilling in de handen. Door het specifieke ontwerp van de trilplaten van Errut wordt trilling in handen en armen gereduceerd. Zie specificaties en technische gegevens voor trillingniveaus en gebruiksduur (aanbevolen maximale dagelijkse blootstellingstijd). De maximumgebruiksduur mag niet worden overschreden.

Veiligheidskleding.

Draag bij gebruik van de machine geschikte veiligheidskleding (veiligheidsbril, handschoenen, oorbeschermers, stofmasker, en schoenen met stalen neus). Draag kleding die geschikt is voor de werkzaamheden. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt kunnen raken.

Stof.

Tijdens het verdichten kan stof vrijkomen, wat schadelijk kan zijn voor uw gezondheid. Draag daarom altijd een stofmasker dat geschikt is voor het type stof dat vrijkomt.

Brandstof.

Adem geen brandstofdampen in en vermijd aanraking met de huid. Was brandstofvlekken onmiddellijk uit. Bij aanraking met de ogen met veel water uitspoelen en zo snel mogelijk een arts waarschuwen.

Uitlaatgassen

Gebruik de trilplaat niet binnenshuis of in een besloten ruimte en zorg voor voldoende ventilatie op de werkplek.

VOORZICHTIG

De uitlaatgassen van deze machine zijn uiterst giftig en kunnen dodelijk zijn!

Veiligheidscontroles vóór het opstarten

Inspectie vóór het opstarten

Voer aan het begin van elke werkperiode of na elke vier bedrijfsuren (als de werkperiode langer duurt) de volgende inspectie uit. Zie de paragraaf Onderhoud voor meer informatie. Werk bij constatering van een storing niet met de machine totdat de storing is verholpen.

1. Inspecteer de 'MPC300' op tekenen van beschadiging. Zorg ervoor dat de gordel bewaker veilig is voor het gebruik van de machine.
2. Controleer slangen, vulopeningen, aftappluggen en alle andere gebieden op tekenen van lekkage. Herstellen van eventuele lekken voordat u.
3. Controleer het motoroliepeil en vul zo nodig olie bij.
4. Controleer het motorbrandstofniveau en vul zo nodig brandstof bij.
5. Controleer op brandstof- en olielekken.

WAARSCHUWING

Voordat u met deze machine gaat werken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

1 2 3 4 5 6 7

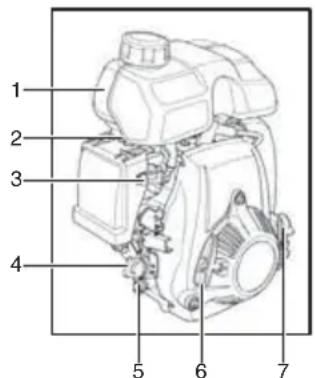

Honda GXH50

1. Brandstoftank,
2. Choke,
3. Brandstof ON/OFF hendel,
4. Vulopening /Peilstok Motorolie,
5. Gashendel,
6. Automatische Starthendel,
7. Motor ON/OFF Schakelaar

VOORZICHTIG

De optimale motortoerental is vooraf in de fabriek; DO de stand van het gaspedaal niet aanpassen. Niet-naleving kan leiden tot schade of de garantie ongeldig wordt.

De motor uitschakelen

1. Draai de ON / OFF -schakelaar van de motor linksom in de '0'-stand.
2. Sluit de brandstoftoevoer.

De motor starten

1. Draai de brandstofkraan open door de ON / OFF -brandstofhendel helemaal naar rechts te draaien.
2. Wanneer de motor koud is, schakelt u de choke IN door de hendel van de choke helemaal naar rechts te verzetten. Wanneer u een warme motor opnieuw opstart is het gebruik van de choke normaalgesproken niet nodig; indien de motor echter enigszins is af gekoeld kan het nodig zijn de choke gedeeltelijk te gebruiken.
3. Draai de ON / OFF -schakelaar van de motor rechtsom in de 'I'- positie.
4. Zet de gashendel in de vrijloopstand door de hendel helemaal naar beneden te bewegen.
5. Grijp de handgreep van de machine goed met één hand vast en pak de automatische starchendel met de andere. Trek aan de starter totdat u de weerstand van de motor voelt, laat het startkoord zich dan weer oprollen.
6. Zorg ervoor dat u het startkoord er niet helemaal uittrekt en geef er een korte ruk aan.
7. Herhaal tot de motor aanslaat. OPMERKING: Zodra de motor aanslaat zal draaien op het ingestelde toerental.
8. Indien de choke werd verplaatst naar de GESLOTEN positie naar de start van de motor, geleidelijk verplaatsen naar de OPEN positie als de motor opwarmt.
9. Wanneer de motor na verschillende pogingen niet aanslaat, volg dan de adviezen van de "handleiding probleemoplossing" op.

• Vervoer de trilplaat naar de gewenste plaats.
NOOIT Laat de motor draaien, terwijl het verplaatsen of transporteren van de 'MPC300', ook al is het slechts een korte afstand.

- Nadat u de controles in de paragraaf 'Veiligheidscontroles vóór het opstarten' hebt uitgevoerd, kunt u de motor starten.

- Opmerking: - Wanneer de machine gestart is, de 'MPC300 "moet gaan trillen en dus de machine zal bewegen in een voorwaartse richting. Controleer de machine altijd op ongewone geluiden. Als een van deze zich voordoen, stop de machine onmiddellijk en raadpleeg de sectie Problemen oplossen.

- Gebruik de joystick om te sturen of draai de 'MPC300'.

- Het trilelement zorgt ervoor dat de vloerplaat gaat trillen en dat deze wordt voortbewogen. Bij normaal gebruik hoeft u de trilplaat niet te duwen, maar kunt u deze in zijn eigen tempo laten lopen.

- De loopsnelheid is afhankelijk van de toestand van de te verdichten ondergrond.

- Als de te verdichten ondergrond zich op een helling bevindt, bestuur de trilplaat dan uiterst voorzichtig. Werk uitsluitend in de lengterichting van een helling, nooit van zijkant naar zijkant.

- Leid de trilplaat in een vast patroon over de ondergrond totdat deze voldoende is verdicht.

- Wanneer er verschillende lagen te verdichten boven elkaar compact elke laag afzonderlijk.

Onderhoud

Onderhoudswerkzaamheden

De eenrichtingstrilplaten in het 'MPC300'-assortiment van Altrad Belle staan garant voor een jarenlange probleemloze werking. Laat grote onderhouds- en reparatiewerkzaamheden bij voorkeur uitvoeren door een erkende Altrad Belle-dealer. Maak altijd gebruik van originele Errutvervangingsonderdelen; bij gebruik van niet-originele onderdelen kan de garantie vervallen.

Zet de motor uit alvorens onderhoudswerkzaamheden te verrichten. Trek bij werkzaamheden aan een machine met benzinemotor de bougiekabel los.

Plaats de trilplaat altijd op een egale ondergrond, zodat de vloeistofniveaus correct kunnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie onderstaande grafiek).

Inloopperiode

Als de trilplaat voor het eerst wordt gebruikt, moet de motorolie na de initiele inloopperiode worden ververst (zie motorhandleiding voor meer informatie). Controleer de riemspanning na vier bedrijfsuren. Als nieuwe riemen zijn aangebracht, moet de riemspanning worden gecontroleerd na 30 minuten.

Routineonderhoud		Elke 4 Uur	Eerste mnd / 20 Uur	3 Mnd / 50 Uur	6 Mnd / 100 Uur
Motorolie	Peil Controleren	√
	Verversen		√		√
Luchtfilter	Staat Controleren		√		√
	Reinigen / Verversen			√
Bougie Verversen					√
Aandrijfriem Spanning		√ √	√ √	√

Aandrijfriem

Verwijder de riembescherming en controleer de riemspanning door het plaatsen van lichte vingerdruk op de bovenkant van de band, zoals in de buurt van de centrale tussen de motor aandrijving en aangedreven poelie. De band moet buigen door ongeveer 5 mm.

Als de riemspanning moet worden bijgesteld, maak de vier aandrijfriem stelbouten genoeg om de motor te worden verplaatst. Pas de positie van de motor door vooruit of achteruit schuiven van de motor montage op de bodemplaat. Eenmaal ingesteld, draai de aandrijfriem aanpassing bouten en opnieuw controleren van de riemspanning.

Controleer de poelie uitlijning. Als de uitlijning niet correct is, draait u de taperlock struiken en verplaats de katrol aan te passen. Zodra de poelie is uitgelijnd, draai de taperlock struiken. Vervang de riembescherming te zorgen dat het correct en veilig gemonteerd.

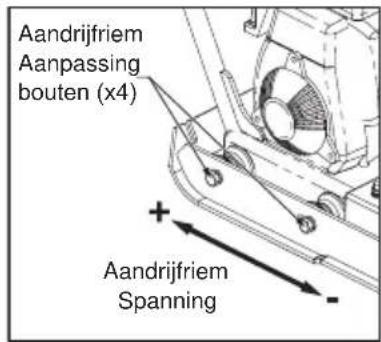

Aandrijfriem Aanpassing bouten (x4) + Aandrijfriem Spanning

Vibrator Behuizing

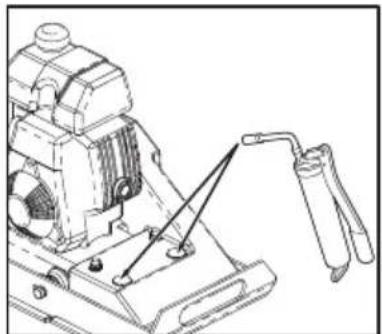

Verwijder de toegang pluggen (x2) van de band te bewaken. Vul zo nodig met de geschikte vet.

Probleem Oorzaak Oplossing
Motor no arranca.	Geen brandstof.	Zet brandstoftoevoer open
		Vul brandstoftank.
	Motor staat uit Zet motor aan.
	Vuile bougie elektrodenafstand opnieuw af. Reinig bougie en stel.
	Motor is koud. Zet choke uit.
	Motor is verzopen.	Honda zet choke open, zet gasklep volledig open, trek aan repeteerstarter totdat motor aanslaat.
Motor nog steeds niet gestart.	Grote Fout Neem contact op me plaatselijke serviceagent.
Unit zal niet trillen.	Spanning aandrijfriem te laag Stel riemspanning af.
	Luchtfilter verstopt. Reinig of vervang luchtfilter.
	Storing van trilelement. Neem contact op met plaatselijke serviceagent.
Asfalt kleeft aan plaat. Onvoldoende smering. Gebruik een waterinstallatie.
Plaveiblokken beschadigd	Plaat in direct contact met materiaal	Gebruik een kunststof onderplaat
Bitumineus oppervlakscheurt (splijt in lagen)	Oververdichting. Oppervlak verwijder en opnieuw leggen.
Lage loopsnelheid (Platz zak in)	Laagdikte te diep.	Verwijder een deel van het materiaal.
	Vochtgehalte te hoog of te laag.	Materiaal verwijderen en aanpassen.

Garantie

Op deze 'MPC 300'-eenrichtingstrilplaat van Altrad Belle wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Altrad Belle is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Altrad Belle:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Altrad Belle of diens erkende agenten.
3. De kosten van transport- en vervoer van en naar Altrad Belle of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

· Aandrijfriem(en)
· Luchtfilter (motor)
· Bougie (motor)

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Altrad Belle.

Nummers voor garantieclaims:

Tel: [phone]

Fax: [phone]
