Producttype	Elektrische scooter
Merk	Segway
Model	E300SE
Afmetingen (L × B × H)	1 855 × 680 × 1 275 mm
Gewicht (zonder batterij)	101 kg
Wielbasis	1 360 mm
Maximumsnelheid	105 km/h
Actieradius (WMTC)	55 km
Typische actieradius	130 km
Maximaal motorvermogen	10 kW
Maximaal koppel	200 N·m
Batterijtype	Lithium-ion (Li-ion)
Nominale accuspanning	74 V
Totale capaciteit (2 batterijen)	4 000 Wh
Oplaadtijd (1 batterij)	Ongeveer 3 uur
Oplaadtijd (2 batterijen)	Ongeveer 5,5 uur
Voorbanden	100/70-12, tubeless
Achterbanden	120/70-12, tubeless
Bandenspanning voor	200 kPa
Bandenspanning achter	220 kPa
Remmen	Schijfremmen voor en achter
ABS	Dubbelkanaals
Tractiecontrole (TCS)	Smart TCS
IP-bescherming voertuig	IPX5
IP-bescherming batterij	IPX7
Opbergruimte onder zadel	34 L
Aantal zitplaatsen	2
Connectiviteit	Bluetooth, IoT, Segway-Ninebot app
Slimme functies	AirLock, RideyGo!, cruise control, automatisch parkeren, achteruitrijden
Type voorvering	Hydraulisch en met veer
Type achtervering	Gecombineerde gasdruk en verstelbare veer
Certificeringen	CE, RED 2014/53/EU

Veelgestelde vragen - E300SE SEGWAY

Hoe zet ik de Segway E300SE aan en uit?

Er zijn 4 manieren: 1) met de afstandsbediening (ON/OFF-knop), 2) met de sleutel (draaien naar ON of LOCK), 3) door twee keer op de Auto-knop te drukken, 4) via de Segway-Ninebot app. Om uit te schakelen en te vergrendelen, gebruik de afstandsbediening, de sleutel in LOCK-stand, of de app.

Hoe laad ik de batterij op?

Zet de scooter uit. Open het zadel met de sleutel, daarna de voetsteun. Sluit de originele lader aan op de batterij-oplaadpoort, vervolgens op een 200-240 V AC stopcontact. Het lampje van de lader is rood tijdens het laden en wordt groen wanneer de batterij vol is. Koppel eerst de stekker los, daarna de batterij.

Wat te doen bij een foutcode op het scherm?

Raadpleeg het gedeelte 'Veelvoorkomende storingen en oplossingen' in de handleiding. Bijvoorbeeld, code 10 duidt op een communicatiefout van de controller, code 11 op onderspanning (laad het voertuig op). Voor niet-geliste of aanhoudende codes neem contact op met de klantenservice.

Hoe activeer ik de cruise control?

Rijd op de gewenste snelheid, druk dan op de Cruise-schakelaar (cruise control). De snelheid kan worden aangepast in stappen van 5 km/h door op de rijmodusknop te drukken, of 1 km/h door ingedrukt te houden. Om te verlaten, druk nogmaals op Cruise of bedien een rem.

Kan ik de scooter in de regen gebruiken?

Het wordt afgeraden om bij slecht weer te rijden. Het voertuig heeft een IPX5-bescherming, maar water kan elektrische onderdelen beschadigen. Vermijd diepe plassen en dompel de scooter nooit onder. Bij regen is de tractie verminderd: rijd langzamer en rem eerder.

Wat is het aanbevolen onderhoud?

Reinig met een zachte, vochtige doek en een neutraal reinigingsmiddel. Gebruik geen alcohol, benzine, aceton of een hogedrukreiniger. Controleer regelmatig de bandenspanning (voor 200 kPa, achter 220 kPa), de remmen, kabels en verlichting. Bewaar op een droge, koele plaats. Bij langdurige opslag de batterij loskoppelen en elke twee maanden opladen.

Hoe installeer ik een extra batterij?

Open het zadel, verwijder de zijpanelen, verwijder de stekker, plaats de extra batterij in het compartiment, steek de stekker in de batterijpoort, plaats dan de panelen en de beschermkap terug. De totale oplaadtijd wordt ongeveer 5,5 uur.

Wat is het maximaal toegestane gewicht?

De scooter is ontworpen voor twee personen, met een maximaal laadvermogen dat niet expliciet in de handleiding wordt vermeld. Rijd veilig en overschrijd het door de fabrikant aangegeven draagvermogen niet (meestal rond 150 kg voor tweepersoonsmodellen).

Hoe activeer ik de achteruitrijmodus?

Sta stil en houd de Cruise-schakelaar ingedrukt tot u een 'piep piep' hoort. Draai vervolgens aan de elektronische gashendel om achteruit te rijden. Laat Cruise en de gashendel los om te stoppen, en geef normaal gas om vooruit te rijden.

Wat te doen als de scooter niet start?

Controleer of de batterij correct is aangesloten en de hoofdschakelaar aan is. Zorg dat de zijstandaard omhoog staat en dat u zit. Druk na het inschakelen op de Auto-knop. Als het READY-lampje niet gaat branden, raadpleeg de app of neem contact op met de klantendienst.

GEBRUIKSAANWIJZING E300SE SEGWAY

De fabrikant behoudt zich het recht voor om op elk moment wijzigingen aan het product aan te brengen, firmware-updates uit te brengen om deze handeiding bij te werken. Buzook www.sogway.com of teiklijk de Segway-Ninchol-app om het niouwsta gebruikersmateriaal te downloaden. Om uw Segway eScooter te activeren en de laatste updates en veiligheidsinstructies te verkrigen, moel u de Segway-Ninchol-app installieren.

Segway eScooter Gebruikershandleiding

E300SE

SEGWAY

1. Overzicht 01
2. Pakket en functies 05
3. Eerste gebruik 17
4. Leren rijden 19
5. Installatie van lithium-ionaccu 20
6. Installatie van extra accu (facultatief) 22
7. De accu opladen 23
8. Veel voorkomende fouten en oplossingen 24
9. Onderhoud 26
10. Specifications 29
11. Certificaten 31
12. Handelsmerk en wettelijke verklaring 31

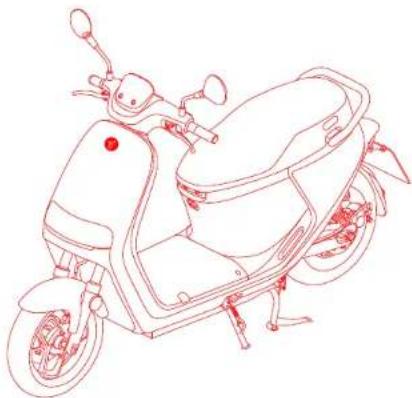

Welkominhoud

Bedankt dat u voor de Segway eScooter heeft gekozen! Dit product kan worden geregistreerd als bromfiels.

Door de combinatie van geavanceerde draadloze positioneringstechnologie en slimme app-bediening beloft Segway eScooter een gloednieuwe rijervaring.

Segway-Ninebot-app

Lees de gebruikershandleiding aandachtig om de gebruiksa- en onderhoudsmethoden van het voortuig volledig te begrijpen. Houd er reiening mee dat de zetoonde afbeeldingen alleen ter illustratie zijn. De afbeeldingen verwijzen niet naar een bepaald model van het product. Het werkelijke product kan variëren, afhankelijk van het model. Op basis van de gegevens in deze handleiding kunnen geen juridische claims worden ingediend.

1. Overzicht

BELANGRIJK

Voor de duidelijkheid, de worden en symbolen "WAARSCHUWING" (△), "OPGELET" ( ) en "OPMERKING ( )" hebben een speciale betekenis. Besteed extra aandacht aan informatie die door deze signalen wordt benadrukt: WAARSCHUWING △ geeft een mogelijk gevaar aan dat kan leiden tot de dood of ernstig letsel. OPGELET geeft een mogelijk gevaar aan dat kan leiden tot licht of matig letsel. OPMERKING ( ) geeft informatie aan die installatie en onderhoud gemakkelijker maakt.

U moet de gebruikershandleiding grondig begrijpen voordat u met de Segway eScooter gaat rijden. Deze handleiding moet worden beschouwd als een permanent onderdeel van het voertuig en moet bij het voertuig blijven wanneer er van eigenaar wordt gewisseld.

Lees het service- en onderhoudsboekje grondig, zodat u de garanties begrijpt waaronder uw voertuig valt, evenals uw rechten en verantwoordelijkheden.

Bekijken gehoorzaam alle lokale wetten en voorschriften voor het rijden met een L3e-A1 scooter in uw regio of land.
- Rijd niet door diep water, dompel het voertuig niet onder en waad er niet gedurende langere tijd mee door water. De accu raakt hierdoor beschadigd en kan de scooter ernstig beschadigen.
U moet tijdens het rijden te allen tijde een helm en beschermende kleding dragen.
- Onjuiste decoratie en wijzigingen kunnen dodelijk letsel tot gevolg hebben. We raden u ten zeerste af om uw Segway eScooter aan te passen of originele apparatuur te verwijderen. Het veranderen van het oorspronkelijke ontwerp of de oorspronkelijke werking is gevaarlijk en maakt de garantie ongeldig.
- Spuit niet rechtstreeks op de elektrische onderdelen met een hogedrukreiniger.

Veilig rijden

Onthoud dat wanneer u met dit product rijdt, u het risico loopt op verwondingen door verlies van controle, botsingen en vallen. Om risico's te beperken, moet u alle mededelingen met "OPGELET" en "WAARSCHUWING" lezen en opvolgen. Begrip dat u het risico kunt verminderen door de instructies en waarschuwingen in deze handleiding op te volgen, maar u kunt niet alle risico's uitsluiten. Gebruik uw gezond verstand tijdens het rijden.
Om de rijvaardigheid onder de knie te krijgen, is oofenen noodzakelijk. Wees voorzichtig om vallen of bolsingen te voorkomen waardoor u of anderen letsel kunnen opiopen. Noch Ninebot Inc., dit belekent Ninebot (Beijing) Tech Co., Ltd. en haar dochterondernemingen en gelieerde ondernemingen, noch Segway Inc. zijn verantwoordelijk of aansprakelijk voor enig letsel, schade of juridische geschillen veroorzaakt door onervarenheid van de rijder of het niet opvolgen van de aangegeven instructies in deze behandlicing.
Houd u bij het belreden van openbare plaatsen altijd aan de plaatselijke wel- en regelgeving.
- Op plaatsen waar geen wetten met betrekking tot bromfielsen gelden, dient u zich te houden aan de veiligheidsrichtlijnen in deze handleiding.
- Breng zelf geen wijzigingen aan de scooter aan en vervang geen onderdelen. Gebruik alleen door Ninebot of Segway goedgekeurde onderdelen en accessoires. Eventuele aanpassingen aan uw scooter kunnen de werking ervan versloaren, ernstig letsel en/of schade veroorzaken, of de beperkle garantie ongeldig maken. Als u een onderdeel moet vervangen, neem dan contact op met de klantendienst of een erkende dealer.
- Stop onmiddellijk met rijden als de scooter abnormale geluiden maakt of een alarmsignaal geeft. Neem voor advies contact op met de klantendienst.

Wie mag niet rijden:

Personen die niet op Segway eScooter mogen rijden, zijn onder meer:

1. Minderjarigen (Lokale wet- en regelgeving).

II. ledereen onder invloed van alcohol, geneesmiddelen of verdovende middelen.

III. Iedereen die lijdt aan ziekten die hen in gevaar brengen bij zware lichamelijke inspanning

IV. Zwangere vrouwen.

V. Personen met verminderde mentale vermogens die de risico's en de juiste bediening van het voertuig niet kunnen begrijpen.

Rijoppervlakken en omgeving:

Rij niet bij slecht weer.

- Vertraag en rijd voorzichtig bij complexe wegomstandigheden. Bij het rijden tegen hoge snelheid kan de Segway e Scooter de controle verliezen wanneer u obstakels, hobbelige wegen, oppervlakken met weinig grip passeert (inclusief, maar niet beperkt tot, natte grond, los zand, los grind en ijs), wanneer u op hellingen rijdt of scherpe bochten maakt.

- Bij het rijden in regenachtig weer of sneeuw vermindert de grip op het wegdek en vergroot de remweg. Rijd voor uw veiligheid langzamer en rem eerder om het risico van controleverlies en vallen te verminderen.

Voordat u gaat rijden:

- Inspecteer voor elke rit het remsysteem en de toestand van de banden en controleer of er geen losse of beschadigde onderdelen zijn.

Laat NOOIT lemand zelfstandig op de scooter rijden die deze handleiding niet zorgvuldig heeft gelezen. De veiligheid van een nieuwe bestuurder is uw verantwoordelijkheid. Help nieuwe bestuurders totdat ze vertrouwd zijn met de basishandelingen. Zorg ervoor dat elke nieuwe bestuurder de Tutorial voor Nieuwe Bestuurders heeft doorlopen en volledig op de hoogte is van de veiligheidsmaatregelen.

- Als het resterend accuniveua lager dan 20% is, laad de scooter dan op tijd op met de originele oplader. Controleer regelmatig of de verlichting, de bandenspanning, het bandenprofiel, de remkabel, de achteruilkijkspiegels en andere onderdelen goed werken.

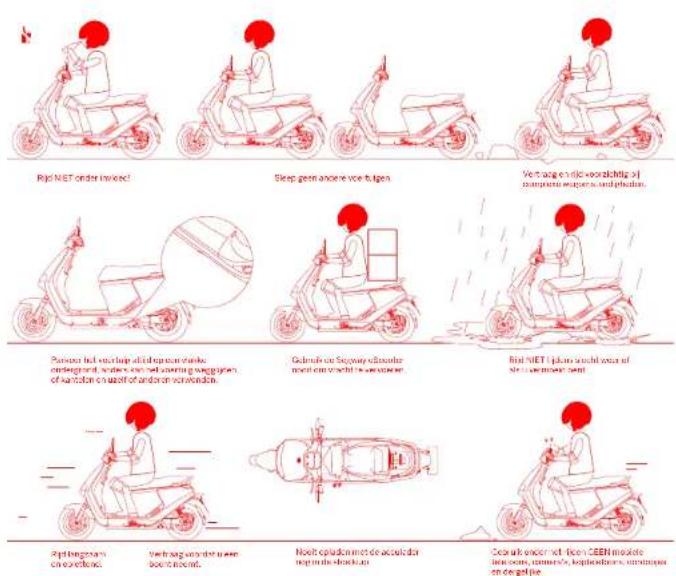

Instructies voor rijden en gebruik:

Rijd ALLEEN op vlakke verharde wegen. VERMIJD abrupt gas geven of remmen tijdens het rijden.
- Blijf aiert tijdens het rijden en houd altijd een veilige afstand tot andere voertuigen. Verlaag uw snelheid wanneer u in een nieuwe omgeving rijdt.
Houd het sluur met beide handen vast om ernstige verwondingen door evenwichtsverlies of vallen te voorkomen. Gebruik GEEN mobiele telefoon. camera, koptelefoon, bordopjes en voer GEEN andere activitoiten uit tijdens het rijdon.
- Verlaag uw snelheid bij het naderen van kruispunten, snelwegen, hoeken, deuren enz. Geef voetgangers, fietsers en motorvoerluigen voorrang.
In geval van afwijkingen dient u onmiddellijk te stoppen met rijden en tijdig contact op te nemen met de klantendienst. Rijd NIET voordat de oorzaak van de afwijking is ontdekt en gerepareerd.
- Parkeer het voertuig altijd op een vlakke ondergrond nadat u het heeft uitgeschakeld. Anders kan het voertuig wegglijden en u of anderen verwonden.

Waarschuwingen en voorzorgsmaatregelen

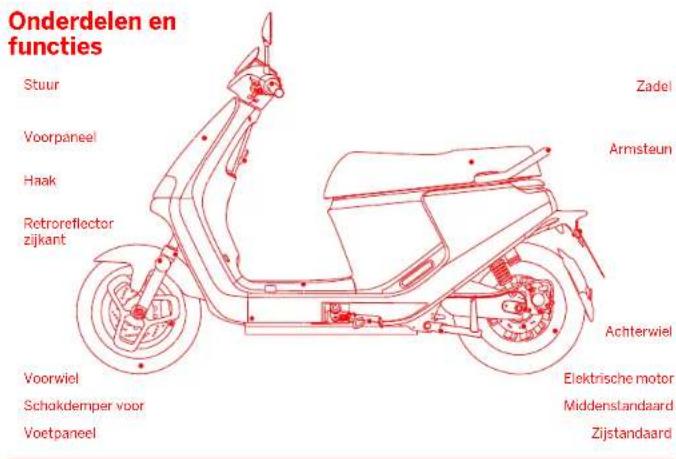

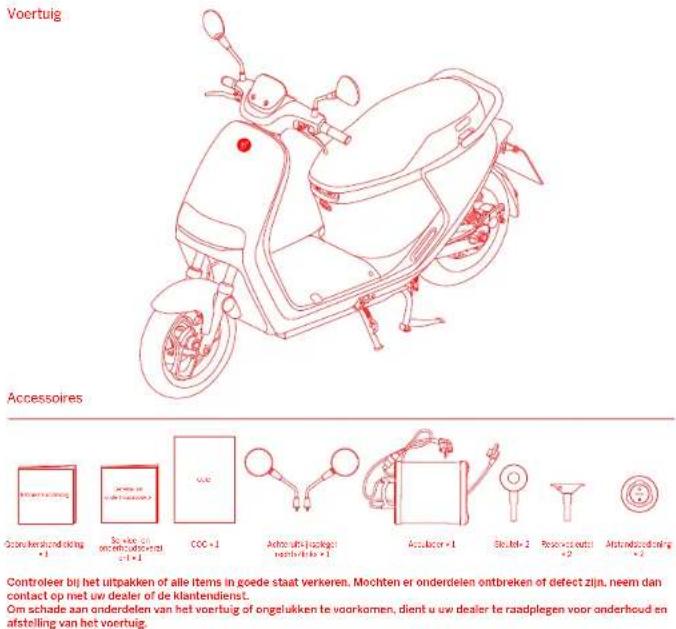

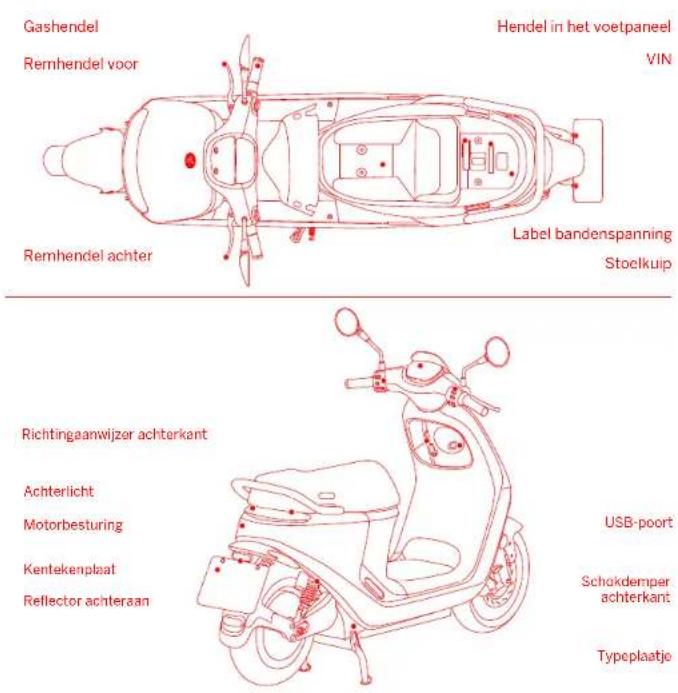

1. Pakket en functies


Volg de instructies van stap 1 in "Eerste gebruik". De afstandsbediening functioneert als de scooter is ingeschakeld en de afstand tussen de afstandsbediening en de scooter niet groter is dan 10 meter.

1 Aucuit Inop

(1) A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. A.

Dr. Mie e apatere ingeonsheid, dr. Dr. op diere itapom hemar la octolose

Dav o een kog, als dit la pjeo o lche ver kit de afstandsted en ng

Windscherm

Koplamp

Richtingaanwijzer voorkant

Claxon

a. Draai bout B los zoals weergegeven in de afbeelding,
b. Monteer op het stuur en draai de bout vast.
c. Schroef de achteruitkijkspiegel links in de bout. Draai bout A tot deze bout B raakt.
d. Draai de bouten in tegengestelde richting vast met de sleutels. Schuif de beschermkap naar beneden om de bouten af te dekken.

Het voertuig opladen

Schakel de Segway eScooter uit en steek de lader in de oplaadpoort.

Openen:

Druk op de voelsleun en deze klapt vanzelf uit.

Het lampje gaat groen branden als de accu volledig is opgeladen.

Sluiten:

Druk de voelsleun naar binnen.

Voertuigfout
Cruisecontrol
Accuniveau

Acculading
Dimlicht koplamp
Grootlicht koplamp
Richtingaanwijzer
Snelheidsweergave

Indicatielampje storing
Bluetooth
ABS-indicatielampje
Richtingaanwijzer
Slot Tid
Versnelling
Weergave bereik & status
Statusindicator (rechtst)Statusi
Klaar-indicatielampje

Details rijmodus

couship
+ 4km/u snelheldsliviet
• vollerig kappel, eingeschelt.

• belersklumelerpresttes
- zaifeanpassend koppel sangedreven
• autogesche energiereoperate

• am le ouisen in de slaz
- voldeig kappel sangodroven
• резервные резервные

• voor roekeloue rijder
- volledig koppel aangedroven
• здловый электригороза

	Naarm symbol Genschrijving GegevensSymbol
READY	READY indicatelampje	Als READY oplicht is het voortuig leer voor verbrek.
→	(Richtingaanwizer links/rechts)	1. Knippert vanmeer links/rechts knapp wordt goed uitk.2. Warmer berde richtingaanwizers (links en rechts) tegelijk volierten met het waarschaalingsdampje is het voortuig in waarschaalingsmodis.
#D	Dimincht koplenmp	Het grootlicht is aan als dit oplicht.
#D	Groodlicht koplenmp	Het dimlicht is aan als dit oplicht.
→	Acculating	Accumvare is uit een moment worden spgeladen als dit oplicht.
#D	Indicatielampje sloting	Het indicatielampjeicht opels het voor uit aan storing heeft.
$	Diatszach	Het voor uitg is met de telefon verbonden als dit oplicht.
#D	ABS-indicatielampje	Het lampje is uit als het voor uitg nominal functioniert.
#D	Cruiseroulot	Cruise control staat aan als dit lampje oplicht.
√	Voortuigfout	Als het optogram knipart heeft het voortug een storing.
#D	Voortuigvergrendeling	Het voortug is op daar als het optogram oplicht.
198	Smeltieidsweergave	1. Geelt de huitige snelheid aan.2. Geelt de teelode waar bij aan storing.
99-99	Klok	Geelt de huitige lijd aan.
999999	Baraik	Geelt de totale afgelegne arstand weer.
999999	Sleukswergave	Leer: Sleek de slekel in het contactsiel als het voortuig op dat staal en daar maar de ON stand.#1. Het voortuig is nog in de ON stand bij het uitschakelen via de afstandsbediening of door de Auto-knpp in to drukken.#2. De gastende wordt gedraad tervijl het voortuig op de zijstandaard staat.#3. De gastende wordt gedraatie tijdens opleden.#4. De gastende wordt gedraad zonder beslauder.

	Naam symbol Omschrijving Commentaar Symbol
B	Versnelling	Geelt de huidige versnelling aan.
*****	Restorerde accuniveau	Bakjes restorerd accuniveau.

Linker combinatieschakelaar

Schakelaar dimlicht/grootlicht Schakelaar richtingaanwijzer Cruise control-schakelaar Claxonschakelaar

Rechter combinatieschakelaar

Rijmodus Gevarensignaal Auto-toets

Symboid	Nears	symboid Ratsokenis.
	Schakelaar directelt/grodtijd	1. Schakel maar rechts voor grodticht; schakel maar milden om groot lecht uit te zellen.2. Schakel naar lriez ont het dichtijk aan le zellen. Laatlos om dichtijk uit te zellen.
	Schakelaar richtingaanwijker	Schakel naar lriez om inkerrichtingaanwijzer aan te zellen. De knop schakelt automatisch terug bijleslaten.Schakel naar het milden en daar om de inkerrichtingaanwijzer uit te zellen.Schakel naar rechts om rechtierichtingaanwijzer aan te zellen. De knop schakelt automatisch terug bij oedaten.Schakel naar het milden en daar om de rechtierichtingaanwijzer uit te zellen.
		Bij indrukken blinkt de ozen om voorgangers en andere voertuagen te waarschuwen Olaronschakelaar
	Cruse control-schakelaar	Bij induwan ze het voortuig op de huidige snelheid met cruise contro rijden. De cruise control wordt uitgeset door de knop conleuw in de drukken, aan de geschendel de deaven of le tennen.
	Rymodus	Druck op "1" om de modi in openvolgende volgaerde to actuveren an druck op "1" om de modi in omgeweende volgande te actvernen.
	Auto-Loets	Dow, als het voertuig aan staat. Hier twee keer op om de sbeeklup te openen of houd ingredakt om het voertuig uit te schakolen. Als Alok is ingeschakeld in de apa, houdt u deze knop ingledwij wanneer de geloepods teltofam binnen bereik om het voertuig aan te zellen. Wanneer de jezstandaard ingelikt ant om de bestuurder op de stool uit, staat op deze knop is a brecht het READY indicale lempie.
	Gevaransgraal	Wanneer deze knop wordt ingledwij geen de inver- en rechtierichtingaanwijkers knipperen om voorgangers aan andere voertuagen le waarschuwen.

Geavanceerd

Auto Helling-parkeren

1. Inschakelen

a. Druk eenmaai op de Cruise control-schakelaar of knijp in of houd de remhendel 3 seconden ingedrukt onder 0 km/u.

b.De Auto Slope Parking-functie is ingeschakeld terwijl "H" op het dashboard verschijnt.

2. Uitschakelen

Druk op de Cruise control-schakelaar of draai aan de gashendel om te sluiten.

Smart Cruising

1. Inschakelen

Druk op de Cruise control-schakelaar om de cruise-modus in te schakelen tijdens het rijden.

2. De snelheid aanpassen

In de cruise-modus kan de snelheid met 5 km/u worden aangepast met elke druk op de schakelaar voor de rijmodus.

Door de schakelaar voor de rijmodus ingedrukt te houden kan de snelheid continu met 1 km/h worden aangepast.

3. Versnellen

In de cruise-modus kan de gebruiker het voertuig versnellen door aan het gas te draaion zonder de cruise-modus te verlaten. Het voertuig zal afremmen tot de ingestelde rijselheid als de bestuurder het gas loslaat na het versnellen.

4. Uitgaan

Druk opnieuw op de Cruise control-schakelaar of trek aan een van de remhendels om de cruise-modus te verlaten.

Omkeerfunctie

1. Inschakelen

Houd ingedrukt in stilstand. Wanneer u een "piep piep" geluid hoort, gaat het voerluig in de achteruitstand.

2. Omkeren

Draai de gashendel om het voertuig in zijn achteruit te zetten.

3. Sluiten

Laat de Cruise control-schakelaar en de gashendel los en draai de gashendel opnieuw om vooruit te rijden.

Kalibratie gashendel

Inschakelen

Activeer in uitgeschakelde toestand de centrale stand, draai de gashendel naar het einde en houd de Auto-toets ingedrukt. Schakel vervolgens het voertuig in (maar niet met de sleutel). Tot u de stijgende toon van de motor hoort, daarna laat u de gashendel en de Auto-toets los; wanneer u de dalende toon hoort, is de kalibratie volhooid.

OFF-stand Zet het voertuig aan met de afstandsbediening of de Segway-Ninebot-app.

OFF-stand

Het voertuig is uitgeschakeld.

ON stand

Het voertuig is ingeschakeld.

OPEN positie

Draai links om de stoelkuip te openen.

GESLOTEN positie

Draai het stuur helemaal naar links, draai daarna de sleutel naar links terwijl u deze induwt, zodat het stuur vergrendeld is

3. Eerste gebruik

Neem voor uw veiligheid de Tutorial voor Nieuwe Bestuurders in de Segway Ninebot app door.

Inschakelen

a. Open de stoelkuip met uw sleutel en trek aan de hendel van het voetpaneel om deze te ontgrendolen.

c. Sluit de accustekker aan en klik de rubberen kap vast.

b. Til het deksel op.

d. Sluit het deksel.

⑦ Inschakelen en activeren

a. Aanzetten:

Optie 1: Inschakelen met sleutel [zie 37 Contactslot].

Optie 2: Druk op de ON-knop op de afstandsbediening [zie 41] Functies van de afstandsbediening voor meer informatie].

b. Activering

Activeer AirLock: Schakel Bluetooth in op uw telefoon. scan de QR-code op het dashboard om de app te downloaden en te installeren > registreer en log in > klik op "Zoek apparaat" > Verbinden. Volg de instructies om uw Segway eScooter te koppelen.

Optie 1

Optie 2

③ Het voertuig inschakelen/vergrendelen na activeren

Er zijn vier manieren om het voertuig in te schakelen/te vergrendelen.

Optie 1: Gebruik de afstandsbediening: Druk op de ON/OFF-knop om het voertuig te ontgrendelen en in te schakelen; druk op de vergrendelknop om uit te schakelen en te vergrendelen. [Zie 41] Functies van de afstandsbediening voor meer informatie]

Optie 2: Gebruik de sleutel: Steek de sleutel in het contactslot en draai deze rechtsom naar de stand ON om in te schakelen of linksom naar de stand LOCK om te vergrendelen. [zie 37] Contactslot]

Optie 3: Druk op de Auto-knop [zie 36 Regelschakelaar]

Optie 4: Via de Segway Ninebot zoals hieronder wordt weergegeven:

a. Druk op aan/uit knop op de startpagina van het voertuig.

b. Duw op "Bevestigen" op het pop-up-scherm.

c. Als het indicatielampje op het dashboard vooraf al brandt, houdt u de Auto-knop ingedrukt om het voertuig in te schakelen/te vergrendelen.

4. Leren rijden

a. Wanneer u de scooter via de app hebt ingeschakeld, gaat u op het kussen zitten en klapt u de zijstandaard in.

b. Druk op de Auto-toets.

c. Het "Klaar"-indicatielampje gaal branden. d. Knijp de gashendel in om le vertrekken.

5. Installatie van lithium-ionaccu

Controleer voor de installatie of er zich twee stekkers en geen vreemde voorwerpen in het accucompartiment bevinden.

a. Stop de twee pluggen in de pluggengaten aan beide zijden van het accuvak, en plaats de accu ② in het compartiment.

b. Duw de accu ② voorzichtig naar achter in de binnenkant van het compartiment en trek de stekker eruit aan dezelfde kant als de poort van de accu ②.

c. Steek de stekker in de poort van de ② accu.

d. Piaals de accu ① in het compartiment en lrek de stekker uit aan dezelfde kant als de poort van de accu ①.

f. Monteer de stekkerdoppen op de stekkers.

6. Installatie van extra accu (facultatief)

a. Open de stoel. c. Verwijder het zijbalkoekijder de panelen.

d. Trek de stekker uit.

e. Plaats de extra accu in de stoelkuip.

maak een rond gat zoals hieronder afgebeeld.

f. Steek de stekker in de accupoort.

g. Installeer de zijpanelen van de stoelkuip.

h. Plaats het accudeksel op de accu.

7. Opladen

① Het voertuig opladen

zie [Laadpoort] op pagina 8.

② De accu opladen

a. Gebruik de sleutel om de stoelkuip te openen en trek aan de hendel van het voetpaneel om deze te ontgrendelen.

c. Sluit de laadkabel aan op de laadpoort van de accu en steek de stekker in een slopcontact.

b. Open het voelpaneel, wal levens het deksel van het accucompartiment is, en verwijder de accu.

De indicator op de acculader brandt continu rood tijdens het opladen en wordt groen als deze vol is.

1. Veel voorkomende fouten en oplossingen

Storing	Mogelijke oorzaken	Oplossing
Foutcode 10	Communicatiefout bediening	Controleer de besturing, dashboard en bijbehorende bedrading
Foutcode 11	Beveiliging onderspanning motorbesturing	Laad het voerluig voor gebruik op.
Foutcode 12	Hall-sensorfout motor	Controleer gashendel, motor, motorbesturing en bijbehorende bedrading.
Foutcode 13	MOS-tube-besturingsfout
Foutcode 14	Afwijking gashendel
Foutcode 15	Afwijking remhendel	Controleer remhendels, motorbesturing en bijbehorende bedrading.
Foutcode 16	Fout tijdens opslaan configuratie-instellingen	Neem contact op met de dienst na verkoop of een erkende dealer.
Foutcode 17	Communicatiefout dashboard	Controleer de LCD-bedrading in het dashboard.
Foutcode 18	Communicatiefout lood-zuurtestpanel	Controleer het lood-zuur testpanel en de bijbehorende bedrading.
Foutcode 19-30	Afwijking lithium-ion-accu	Controleer instrumenten, accu en de bijbehorende bedrading.
Foutcode 33	Fout omleiding programma	Werk het programma bij.
Foutcode 34	Abnormale voertuigtemperatuur	Controleer de temperatuursensoren van het dashboard.
Foutcode 35	Communicatiefout van dashboard en ECU	Controleer dashboard. ECU en de bijbehorende bedrading.
Foutcode 36	Siechte centrale besturingssignalen	Zorg ervoor dat het voertuig op een open plek, buiten wordt geparkeerd.
Foutcode 37	Lage accu in centrale besturing	Verbind de accu en laat de hoofdschakelaar minimaal 5 uur aan.
Foutcode 38	Elektrische schakelfout	Controleer of de elektrische schakelkabel een kortsluiting of breuk heeft.
Foutcode 40	AHRS (stand-/koersreferentiesystoem)- fout	Neem contact op met de dienst na verkoop of een erkende dealer.
Foutcode 41	Stuurslot niet vrijgegeven	Schakel het voertuig uit en probeer het opnieuw.
Foutcode 42	Ongeldig of fout ECU-certificaat	Vervang ECU.
Foutcode 43	Het voertuig was betrokken bij een ongeval of harde bolsing	Als dit vals alarm is, controleer dan het dashboard. Schakel het voertuig uit en opnieuw aan als er een ongeval was.
Storing Mogelijke oorzaken Oplossing
Foutcode 45 Voertuig in Verloren-modus Verloren-modus sluiten		In de app
Foutcode 46	Storing in de koelventilator van de regelaar	Neem contact op met de dienst na verkoop of een erkende dealer.
Foutcode 47 Software overstroom		Overstroom motorregelaar. Probeer om het voertuig opnieuw te starten.
Foutcode 48 Overspanning		Overspanning van de motoregeling. Controleer de accu, plaats de accu opnieuw en start het voertuig opnieuw.
Foutcode 49	Overtemperatuur regelaar HIGH LEVEL	Controleer het koelsysteem en rijd alleen na afkocling.
Foutcode 50	Overtemperatuur van de motor HIGH LEVEL	Controleer het koelsysteem en rijd alleen na afkocling.
Foutcode 51 CAN-bewakingsfout		Neem contact op met de dienst na verkoop of een erkende dealer.
Geen accu	Accu niet goed aangesloten	Controleer of de hoofstekker van de accu correct is aangesloten.
	De hoofdschakelaar is uit	Schakel de hoofdschakelaar in.
	Doorgebrande zekering	Vervang de zekering.
Weinig bereik	Te lage bandenspanning	Controleer de bandenspanning: 1,8 bar voor het voorwiel en 2,0 bar voor het achterwiel.
	Laag accuniveau of fout in acculader	Vervang de accu op tijd.
	Regelmatig starten, remmen of overbelasting	Houd goed rijgedrag aan en overschrijd de maximale belasting NIET.
	Accustoring	Neem contact op met de dienst na verkoop of een erkende dealer.
Andere storingen	Als u een storing tegenkomt die met bovenstaande instructies niet kan worden opgelost of het probleem niet kan worden gevonden
Smart service niet beschikbaar, waaronder: scooterlocatie, SOS-noodmelding, OTA-upgrade, scooterpositionering, info over voertuigtoestand en accu, rapportage verlies voertuig/accu, moldingen, rijversag en statisteken, enz.	1. De ge-integreerde SIM-kaart in ECU is verlopen. (En nieuw voertuig wordt met smart service voor een jaar geleverd, vanaf de datum van activeren. De SIM-kaart info wordt binnen 3 maanden na afkopen gewielt). 2. Voor blijvende service dient u te verlangen in de Segway-Ninebot-app. 3. ECU-fout	1. Vernieuw in de Segway-Ninebot-app. indien verlopen. 2. Binnen drie maanden na verlopen. Ukunt uw service met toegevoogde waarde verlangen via "Dienst na verkoop - Smart service" in de app. Na verlopen van de limiet van 3 maanden, moet u de betalen en de ECU vervangen. 3. ECU vervangen

9. Onderhoud

Reiniging en Onderhoud

Reiniging

Was met water en een neutraal schoonmaakmiddel en gebruik een zachte en natte doek om schoon te maken.

NIET reinigen met alcohol, benzine, aceton of andere bijtende/vluchtige oplosmiddelen. Deze stoffen kunnen het uiterlijk en de interne structuur van het voertuig beschadigen. NIET wrijven met schuurpapier of metalen borstel.

Zorg ervoor dat het voertuig is uitgeschakeld voordat u het schoonmaakt.

Opslag

Stallen in een droge en koele plaats binnenshuis en zonlicht en regen vermijden, om oxidatie te voorkomen die de levensduur kan verkorten. Koppel de accustekker los voor langdurige opslag om diepontlading te voorkomen.

Motor

1. Zorg er bij het rijden door plassen water voor dat het waterpeil de centrale as van het achterwiel niet overschrijdt.

2. Controleer de motor regelmalig. Draai losse onderdelen onmiddellijk vast,

3. Maak het voertuig regelmatig schoon om te voorkomen dat er deeltjes in de motor komen die de normale werking nadelig kunnen be•nvloeden. Sproei tijdens het reinigen niet rechtstreeks met water.

4. Controleer of er krassen op de motor zitten en of er abnormaal geluid is wanneer de motor draait. Neem in geval van afwijkingen contact op met de kiantendienst of uw dealer.

Batterij

1. Neem in geval van een storing aan de accu contact op met de klantendienst of een erkende dealer.

2. Laat de accu NIET volledig ontladen. Het wordt aanbevolen om het accuniveau boven de 15% te houden. Laad na elke rit op om de levensduur van de accu te verlangen.

3. Het is ten strengste verboden om de accu te demonteren. Er bestaat gevaar voor elektrische schokken, kortsluiting, brand, explosie enz.

4. Als de indicatielampjes voor de accu allemaal branden of de laderindicator groen wordt, betekent dit dat de batterij volledig is opgeladen.
5. Als u het voertuig langere tijd niet gaat gebruiken, verwijder dan de accu nadat deze volledig is opgeladen, plaats hem op een droge en goed geventileerde plaats en laad hem elke twee maanden op.
6. Bewaar de accu NIET op een plaats waar hij kan vallen. Vallen kan schade aan de accu en kortsluiting, brand en explosie veroorzaken.

Acculader

Voor het opladen:

1. De oplader mag ALLEEN worden gebruikt om het originele voertuig op te laden. Het is ten strengste verboden om niet-oplaadbare accu's op te laden.
2. Om te voorkomen dat de elektronische onderdelen in de oplader losraken, mag u de oplader NIET in het voertuig plaatsen.
3. De voedingsspanning moet 200-240V AC zijn.
4. Mocht u schade aan de bedrading of een losse connector ontdekken, stop dan met het gebruik van de Segway eScooter.

Tijdens het laden:

1. Zet het voertuig op een veilige plaats, beschermd tegen weersinvloeden.
2. Sluit eerst aan op de accu of de laadpoort van het voertuig en steek daarna de stekker in het stopcontact.
3. Als u een ongebruikelijke geur, geluid of licht opmerkt, stop dan onmiddellijk met opladen en neem contact op met de klantendienst.

Na het opladen:

1. Als de accu vol is, eerst de stekker uit het stopcontact halen en daarna de stekker uit de accu of het voertuig halen.
2. Bewaar de oplader nadat deze is afgekoeld op een veilige plaats die niet toegankelijk is voor kinderen.

△

1. Zorg voor goede ventilatie tijdens het opladen. Blijf uit de buurt van vuur of explosieve materialen!
2. Hoogspanning in de oplader! Demonteer of vervang NOOIT onderdelen van de oplader.
3. Sluit de oplader NIET langdurig aan op de voeding. Trek de stekker uit het stopcontact wanneer u niet oplaadt. Gebruik de oplader NIET om meerdere voertuigen op te laden.
4. Inspecteer de oplader regelmatig op schade aan het snoer, de stekker, de behuizing en andere onderdelen. Als u schade vaststelt, stop dan met het gebruik tot deze is gerepareerd of vervangen.
5. De externe kabel van de oplader kan niet worden vervangen. Als het snoer is beschadigd, moet de oplader worden weggegooid en door een nieuwe worden vervangen.
6. Ga voorzichtig om met de oplader.

Overige

• De bij het product geleverde banden moeten door een professionele reparateur op het wiel worden gemonteerd. Het verwijderen van de wielen is ingewikkeld en een verkeerde montage kan leiden tot instabiliteit en storingen.
  U kunt de beperkte garantie-informatie vinden in uw service- en onderhoudsboekje.
• Er zijn inspanningen geleverd om de formulering in de gebruikershandleiding voor gebruikers te vereenvoudigen. Wanneer handelingen te ingewikkeld blijken te zijn voor een gebruiker, wordt hij/zij geadviseerd om contact op te nemen met een erkende of gespecialiseerde reparateur of de klantendienst.
• Raadpleeg voor onderhoudsgegevens en beperkte garantie het Segway eScooter service- en onderhoudsboekje.

KENNISGEVING: VERZEKERING

UW VERZEKERINGSBELEID BIEDT MOGELIJK GEEN DEKKING VOOR ONGEVALLEN MET DEZE ESCOOTER. OM TE BEPALEN OF DEKKING WORDT VERSTREKT, MOET U CONTACT OPNEMEN MET UW VERZEKERINGSBEDRIJF OF -AGENT.

1. Specifications

	Naam product	Sorgway eScooter E300SE
Voorlaigparameters	Afmetingen (L×W×H)	1850 × 680 × 1175 mm
	Gewicht voor luig (excluider accu.)	101 kg
	Wiefbasis	1350 mm
	Max. snelheid	105 km/h
	WMTC-barek	85 km
	Typisch berek	120 km
	Energieverbruik	44 Wh/km
	Max. uitgangsvermogen motor	10 kW
	30 min Max Continru Uitgangsvermogen	7,8 kW
	Max. koppel	200 N·m
	P-klasse	IPX5
	Ruimte onder zadel	34 L
	Plaatsen	Voor twee personen
Batterij	Type accu	Li-mn
	Oplachtijd	Ongeveer 3 uur voor één accu. ongeveer 5,5 uur voor twee accu's.
	P klasse	IPX7
	Capacitalk	74 V 27 Ah
	Gewicht	12,6 kg per pek
	Nominate spanning	74 V
	Accuscapacitalk	4000 Wth voor 2 accu's
Lader	Nominal vermogen	1008 W
	Ingangsspanning oplader	106–240 V - 50 Hz
	Uitgangspanning oplader	84 V
Banden	Type banden	Voor: 100/70-12, tubeless band
		Achterkant: 120/70-12, tubeless band
	Standard banderspanning	Voor: 200 kPa
		Achterkant: 220 kPa
Remmen	Voorrem	Schäft
	Achlerrem	Schäft
Verlagen	Voorvering	Hydraulische & veerschokdempfer
	Achtervering	Gecombneerde stixstof en veerschokdempfer onder drux (veervoorspanning instelazer).
ABS		Dubbelkansels
TCS		Smart TCS

	Haam product Segway eScopter E300SE
Smart-funcles	Air box	Ja
	Slot opcoergpak stool	Ja
	Detectie z-standaard	Ja
	OTA	Ja
	AHRS	Ja
	Ingebouwde IoT	Ja
	Cruise modus	Ja
	Smart BMS 6.0	Ja

11. Certificaten

Dit product is gecertificeerd volgens EU nr. 168/2013.

De Richtlijn radioapparatuur

CE

EU contactadres alleen voor onderwerpen op het gebied van regelgeving: Dynamostraat 7,1014 BN Amsterdam, Nederland Hierbij verklaart Nine Tech Co., Ltd., dat de draadloze apparatuur die in dit deel wordt vermeld, conform de essentiele vereisten en andere relevante bepalingen van Richtlijn inzake radioapparatuur 2014/53/EU is.

Bluetooth	Frequentieband(en)	2,4000–2.4835 GHz
	Max. RF-vermogen	10 mW

12. Handelsmerk en wettelijke verklaring

Ninebot, Ninebot Airlock, RidleyGol zijn geregistreerde handelsmerken of handelsmerken van Ninebot (Tianjin) Tech Co., Ltd.; Segway en het Rider Design zijn de geregistreerde handelsmerken van Segway Inc., Aop Store is een handelsmerk van Apple Inc., geregistreerd in de VS en andere landen. IOS is een handelsmerk of gedeponeerd handelsmerk van Cisco in de VS en andere landen en wordt onder licentie gebruikt. Google Play en het Google Play-logo zijn handelsmerken van Google LLC. Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken van Segway-Ninebot zijn onder licentie.

We hebben geprobeerd om beschrijvingen en instructies op te nemen voor alle functies van de Segway eScooter E300SE op het moment van afdrukken. Vanwege de constante verbetering van producteigenschappen en wijzigingen van ontwerp, kan uw Segway eScooter enigszins afwijken van de afbeelding in dit document. Bezoek de Apple App Store (iOS) of de Google Play Store (Android) om de app te downloaden en te installeren.

Houd er rekening mee dat er meerdere Segway- en Ninebot-modellen zijn met verschillende functies, en dat sommige van de hierin genoemde functies mogelijk niet van toepassing zijn op uw voertulg. De fabrikant behoudt zich het recht voor om het ontwerp en de functionaliteit van het Segway eScooter product en de documentatie zonder voorafgaande kennisgeving te wijzigen.

© 2023 Ninebot (Beijing) Tech Co., Ltd. Alle rechten voorbehouden.

1. Lees de gebruikershandleiding aandachtig en leer hoe u met de Segway eScooter kunt rijden.

Als transportmiddel brengt Segway eScooter ciezelfde potentiele risico's met zich mee als andere voertuigen. Tijdens het rijden bestaat het risico op verlies van controle, botsingen en vallen. Om de risico's te minimaliseren, bent u verplicht de gebruikershandleiding zorgvuldig te lezen voor dat u gaat rijden. Deze behandelt de meeste kennis over hoe u veilig op de eScooter kunt rijden en hoe u de juiste voorzorgsmaatregelen kunt nemen. Als u het moeilijk vindt om de rij-instructeurs van de gebruikershandleiding volledig op te volgen, probeer dan om niet toch op uw eScooter te rijden.

1. Ken en volg uw lokale wetten en voorschriften. Het is de verantwoordelijkheid van de gebruiker om te voldoen aan alle wetten met betrekking tot het gebruik van elektrische scooters in uw rechtsgebied. Verschillende landen of regio's hebben verschillende wet- en regelgeving over elektrische scooters, let op:

(1) Een helm kan wettelijk verplicht zijn volgens de plaatselijke wet- of regelgeving in uw rechtsgebied.

(2) Een rijbewijs en/of voertuiglicentie voor een bromfiets kan wettelijk vereist zijn door de lokale wet- of regelgeving in uw regio.

(3) Het is mogelijk dat uw scooter niet op de autoweg of snelweg mag rijden.

(4) Het vervoeren van passagier(s) kan in uw rechtsgebied verboden zijn. U kunt verdere informatie krijgen via de (lokale) overheid in uw land of regio.

1. Verzeker uzelf tijdig bij aankoop van het product om de risico's van gebruik te minimaliseren.

2. Controleer bij ontvangst direct of uw eScooter en zijn accessoires in goede staat verkeren.

3. Alle onderdelen van de Segway eScooter moeten correct worden geinstalleerd zoals beschreven in de gebruikershandleiding. Onjuiste installatie kan leiden tot controleverlies, botsingen en valpartijen.

4. Het product kan verwijderbare componenten en kleine onderdelen bevatten. Bewaar het bulten het bereik van kinderen om verstikkingsgevaar te voorkomen.

5. Controleer voordat u uw eScooter gebruikt de bandenspanning, het accuniveau en de installatiestatus van het voortuig en alle functionele onderdelen. Controleer of de voor- en achterremmen goed functioneren en of de remkabel niet beschadigd is. De remkabel moet de juiste spanning hebben, Schroeven, moeren, bouten en andere bevestigingsmiddelen moeten worden gecontroleerd. Verzeker dat er geen onderdelen los staan. Als een afwikking wordt gevonden, stop dan onmiddellijk met het gebruik en neem contact op met onze dienst na verkoop voor hulp.

6. U moet altijd voorzichtig zijn en de juiste snelheid aanhouden tijdens het rijden. Vermijd

snelheidsovertredingen, overbelasting en stunts van welke aard dan ook. Probeer om tijdens het rijden de banden niet te raken met uw handen of voeten.

1. Gooi dit product niet weg op een stortplaats, door verbranding of door het te mengen met huishoudelijk afval. Er kan ernstig gevaar/letsel ontstaan door de elektrische onderdelen en de batterij. Neem voor informatie over batterij- en elektrisch afval contact op met uw afvalverwerkingsbedrijf, uw plaatselijke of regionale dienst voor afvalverwerking of uw verkooppunt.

2. Probeer geen niet-originele accessoires te gebruiken en demonteer of wijzig het product nooit zonder

toestemming. Alle schade en verlies die hieruit voortvloeien zijn uw eigen verantwoordelijkheid.

1. SEGWAY is niet aansprakelijk voor schadevergoeding voor enige claim, aansprakelijkheid en verlies dat voortvloelt (of kan ontstaan) uit het overtreden van een van de bovengenoemde clausules. De gebruiker(s) dient (dienen) alle onvoorspelbare of onvermijdelijke risico's tijdens het rijden te vermijden.

2. Na aankoop kunt u het product gebruiken in overeenstemming met de bovengenoemde clausules of het product retourneren in overeenstemming met het "Garantiebeleid". Zorg er in het geval van een retourzending voor dat zowel het Product als de verpakking ervan in goede staat verkeren voor wederverkoop.

3. Dit document moet worden beschouwd als een permanent onderdeel van het product en moet bij het voertuig blijven wanneer het wordt doorverkocht.

Nogmaals bedankt voor het kiezen van de Segway eScooter!
