GEBRUIKSAANWIJZING Solar-Power-Kit 09467 EasyMaxx

Page 17 Op deze uitklappagina vind je alle afbeeldingen waarnaar in deze gebruiksaanwijzing wordt verwezen. Open de pagina voordat u de gebruiksaanwijzing leest. BELANGRIJKE AANWIJZINGEN! BESLIST BEWAREN!

DS Produkte GmbH · Am Heisterbusch 1 · 19258 Gallin · Duitsland ✆ [phone] Bellen naar het Duitse vaste netwerk tegen het tarief van uw provider

Page 17Op deze uitklappagina vind je alle afbeeldingen waarnaar in deze gebruiksaanwijzing wordt verwezen. Open de pagina voordat u de gebruiksaanwijzing leest. BELANGRIJKE AANWIJZINGEN! BESLIST BEWAREN!

DS Produkte GmbH · Am Heisterbusch 1 · 19258 Gallin · Duitsland ✆ [phone] Bellen naar het Duitse vaste netwerk tegen het tarief van uw provider

Page 17 Op deze uitklappagina vind je alle afbeeldingen waarnaar in deze gebruiksaanwijzing wordt verwezen. Open de pagina voordat u de gebruiksaanwijzing leest. BELANGRIJKE AANWIJZINGEN! BESLIST BEWAREN!

Bellen naar het Duitse vaste netwerk tegen het tarief van uw provider

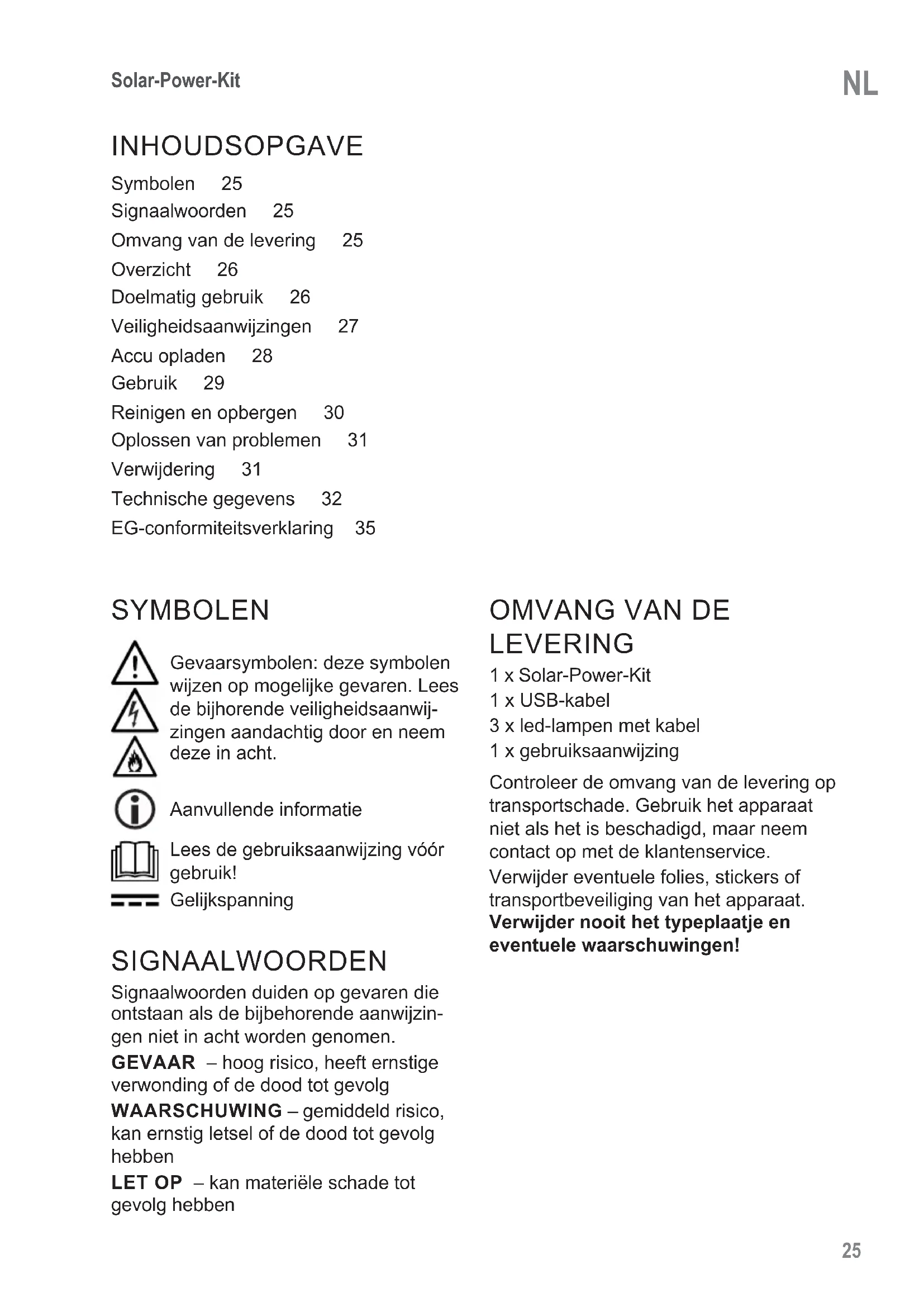

INHOUDSOPGAVE Symbolen 25 Signaalwoorden 25 Omvang van de levering 25 Overzicht 26 Doelmatig gebruik 26 Veiligheidsaanwijzingen 27 Accu opladen 28 Gebruik 29 Reinigen en opbergen 30 Oplossen van problemen 31 Verwijdering 31 Technische gegevens 32 SYMBOLEN Gevaarsymbolen: deze symbolen wijzen op mogelijke gevaren. Lees de bijhorende veiligheidsaanwij- zingen aandachtig door en neem deze in acht. Aanvullende informatie Lees de gebruiksaanwijzing vóór gebruik! Gelijkspanning SIGNAALWOORDEN Signaalwoorden duiden op gevaren die ontstaan als de bijbehorende aanwijzin- gen niet in acht worden genomen. GEVAAR – hoog risico, heeft ernstige verwonding of de dood tot gevolg WAARSCHUWING – gemiddeld risico, kan ernstig letsel of de dood tot gevolg hebben LET OP – kan materiële schade tot gevolg hebben

LEVERING 1 x Solar-Power-Kit 1 x USB-kabel 3 x led-lampen met kabel 1 x gebruiksaanwijzing Controleer de omvang van de levering op transportschade. Gebruik het apparaat niet als het is beschadigd, maar neem contact op met de klantenservice. Verwijder eventuele folies, stickers of transportbeveiliging van het apparaat. Verwijder nooit het typeplaatje en eventuele waarschuwingen! EG-conformiteitsverklaring 35NL

Beste klant, Wij zijn blij dat u hebt besloten tot de aankoop van de Solar-Power-Kit. Lees vóór het eerste gebruik van het apparaat deze gebruiksaanwijzing zorgvuldig door en bewaar haar voor latere vragen en andere gebruikers. Ze is een bestanddeel van het apparaat. Fabrikant en importeur aanvaarden geen aansprakelijkheid wanneer de informatie in deze gebruiksaanwijzing niet in acht wordt genomen. Neem bij vragen over het apparaat en over onderdelen/toebehoren contact op met de klantenservice via onze website: www.ds-group.de/kundenservice Wij wensen u veel plezier met uw Solar-Power-Kit. OVERZICHT (Afbeelding A) 1 Schijnwerper 2 Zonnepaneel 3 Schakelaar voor schijnwerper en lamp 4 Uittrekbare telescoop-antenne 5 Speaker 6 5V USB-uitgang (DC 5 V) om externe apparaten op te laden 7 3V OUT 3 x uitgang voedingsplug (DC 3 V), bijv. voor led-lampen 8 Laadcontrolelampje: knippert bij opladen; brandt permanent wanneer de accu vol is; rood = interne accu, groen = accu extern apparaat 9 5V IN micro-USB-ingang (DC 5 V) om via kabel te laden 10 ON OFF Aan/Uit-schakelaar 11 M omschakelaar tussen FM en draadloze verbinding met extern weergaveapparaat 12 SD slot voor SD-kaarten 13 Vol-/ kort drukken: naar vorige FM-zender / nummer; ingedrukt hou- den: volume reduceren 14 II/FM weergave pauzeren / starten 15 Vol+/ kort drukken: naar volgen- de FM-zender / nummer; ingedrukt houden: volume verhogen 16 USB USB-ingang voor externe weer- gaveapparaten 17 Lamp DOELMATIG GEBRUIK ■ Het apparaat dient als lamp, radio-ont- vanger en weergaveapparaat. Verder kan het kleine elektrische apparaten van gelijkstroom voorzien. ■ Het apparaat is geschikt voor gebruik binnenshuis en voor overkapte ruim- tes buiten. ■ Het apparaat is bedoeld voor privége- bruik, niet voor commerciële doelein- den. ■ Gebruik het apparaat uitsluitend waar- voor het is bedoeld en zoals beschre- ven in de gebruiksaanwijzing. Elk ander gebruik geldt als oneigenlijk. ■ Alle gebreken die ontstaan door ondeskundige behandeling, beschadi- ging of reparatiepogingen zijn uitge- sloten van garantie. Dit geldt ook voor de normale slijtage.Solar-Power-Kit

VEILIGHEIDSAANWIJZIN- GEN GEVAAR – Gevaar van een elektrische schok ■ Als het apparaat in het water valt ter- wijl het op een contactdoos is aange- sloten, moet direct de stekker van de voedingseenheid uit de contactdoos worden getrokken! Pas daarna mag het apparaat uit het water worden gehaald. Er bestaat gevaar van een elektrische schok. ■ Raak het apparaat, de aansluitleiding en alle aangesloten kabels en verbrui- kers nooit aan met vochtige handen. Er bestaat gevaar van een elektrische schok. WAARSCHUWING – Verwondingsgevaar ■ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ook door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of onvoldoende ervaring en kennis, wanneer zij onder toezicht staan en instructies hebben gekregen over hoe het apparaat op veilige wijze kan wor- den gebruikt en wanneer zij de daaruit voortvloeiende gevaren hebben be- grepen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebrui- kersonderhoud mogen niet worden uitgevoerd door kinderen wanneer deze niet onder toezicht staan. ■ Houd kinderen jonger dan 8 jaar en dieren uit de buurt van het apparaat. ■ Houd verpakkingsmateriaal uit de buurt van jonge kinderen en dieren. Er bestaat verstikkingsgevaar. ■ Zorg ervoor dat alle kabels steeds buiten het bereik zijn van kinderen en dieren. Er bestaat gevaar van wurging. ■ Let op dat aangesloten kabels geen gevaar opleveren door struikelen. ■ Bij een verkeerde toepassing kan er vloeistof lekken uit de accu. Vermijd contact daarmee. Spoel de huid bij per ongeluk contact af met water. Wanneer de vloeistof in de ogen komt, dient u bovendien medische hulp in te schakelen. Lekkende vloeistof kan lei- den tot huidirritaties of verbrandingen. ■ Bij beschadiging en ondeskundig gebruik van de accu kunnen er dam- pen uittreden. Zorg voor frisse lucht en zoek bij klachten medische hulp. De dampen kunnen de luchtwegen irriteren. WAARSCHUWING – Brandgevaar ■ Dek het apparaat en de aansluitleiding tijdens het laden en werken niet af en houd brandbare voorwerpen uit de buurt, om brandgevaar te vermijden. ■ Het apparaat mag niet in het vuur worden geworpen of worden blootge- steld aan hoge temperaturen boven de 50 °C. ■ Controleer het apparaat telkens vóór gebruik op beschadigingen. Schakel het apparaat bij schade / storingen tijdens bedrijf meteen uit. Gebruik het apparaat niet wanneer het beschadigd of veranderd is. Beschadigde of ver- anderde accu’s kunnen onvoorziene reacties vertonen, die tot brand, ex- plosie of verwondingsgevaar kunnen leiden. ■ Haal het apparaat niet uiteen! Voer geen veranderingen uit aan het ap- paraat. Probeer niet om het apparaat te repareren. Wanneer het apparaat is beschadigd, dan moet het door de fabrikant, klantenservice of een soortgelijk gekwaliceerde persoon (bijv. in speciaalzaak) gerepareerd of vervangen worden, om gevaren te voorkomen. ■ Zet nooit zware voorwerpen op het ap- paraat. Bescherm het apparaat tegenNL

stoten en mechanische beschadigin- gen. De accu zou kunnen ontbranden. ■ Er mag geen vloeistof of vocht in de behuizing van het apparaat binnen- dringen, omdat dat een kortsluiting kan veroorzaken. Dompel het appa- raat en de aansluitleiding niet in water of andere vloeisto󰀨en en zorg ervoor dat deze niet nat kunnen worden! Bescherm apparaat en zon- nepaneel tegen regen en zet ze niet op een vochtige of natte ondergrond. Bewaar het alleen in gesloten ruimtes. Mocht er vloeistof zijn binnengedron- gen, gebruik het apparaat dan niet en laat het in een speciaalzaak contro- leren alvorens het weer in gebruik te nemen. ■ Steek geen metalen voorwerpen in het apparaat. Deze zouden een over- brugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de contacten kan leiden tot verbran- dingen of vuur. ■ Volg alle aanwijzingen om de accu te laden. Laad, gebruik en bewaar het apparaat uitsluitend binnen het in de gebruiksaanwijzing vermelde temperatuurbereik (zie hoofdstuk ‘Technische gegevens’). Ondeskundig laden of laden, gebruiken en bewaren bij temperaturen buiten het vermelde temperatuurbereik kunnen de accu beschadigen en het brandgevaar vergroten. ■ Bescherm het apparaat en zonne- paneel tegen: vuur, warmtebronnen (bijv. verwarmingen), vorst, corrosieve voorwerpen (zuren, roest etc.). ■ Sluit het zonnepaneel nooit aan op een auto-accu of andere stekkers / ka- bels van een auto. Er bestaat gevaar van kortsluiting. ■ Het zonnepaneel mag niet worden ge- bogen, opengebroken, met een spijker of een ander spits voorwerp worden doorboord. LET OP – Risico van materiële schade ■ Gebruik alleen origineel toebehoren van de fabrikant om negatieve e󰀨ec- ten op de werking van het apparaat en eventuele schade te vermijden. ■ Let erop dat kabels niet bekneld raken, geknikt of over scherpe randen gelegd worden en dat ze niet in aanraking komen met hete oppervlakken. ■ Bescherm het apparaat tegen stof en vuil. ACCU OPLADEN Attentie! ■ Laad de accu op bij een omgevings- temperatuur van 0 °C tot 50 °C. Tem- peraturen onder nul kunnen de accu negatief beïnvloeden. ■ Zorg er bij het opladen via een zonne- paneel voor dat het optimaal naar de zon is gericht. ■ Voor het aansluiten op een contact- doos is een USB-netadapter nodig. Sluit deze alleen aan op een volgens de voorschriften geïnstalleerde con- tactdoos. De contactdoos moet ook na het aansluiten goed toegankelijk zijn, zodat de verbinding met het lichtnet snel kan worden verbroken. ■ Laad de accu niet op via een com- puter, aangezien deze door de hoge laadstroom schade zou kunnen oplopen. ■ Maak het apparaat los van de stroom- bron als de accu vol is, als tijdens het opladen een fout optreedt of vóór een onweersbui. ■ De li-ion-accu is bij levering slechts gedeeltelijk geladen en moet vóór de eerste keer gebruiken in elk geval volledig worden opgeladen om zijn maximale capaciteit te bereiken. Als de accu tijdens het gebruik helemaal leeg raakt, dan moet hij weer volledig worden opgeladen.Solar-Power-Kit

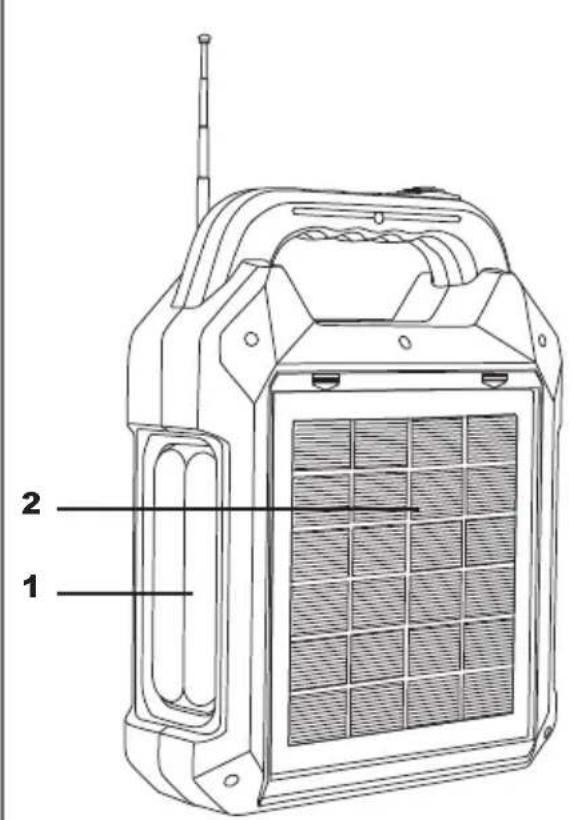

Na de eerste keer opladen kan de accu altijd zonder capaciteits- verlies worden opgeladen. Een onderbreking van het laadproces is niet schadelijk voor de accu. Opladen gaat ofwel via het geïntegreer- de zonnepaneel (2) of via een externe stroombron. Zonnepaneel Attentie! ■ Plaats het zonnepaneel daar waar het de hele dag door zoveel mogelijk zon- licht krijgt en niet in de schaduw staat. Zijn rendement hangt af van de sterkte van het invallend zonlicht en dus onder meer van de weersomstandig- heden, het jaargetijde en de positie. ■ Houd het zonnepaneel schoon zodat een maximale lichtopname gewaar- borgd is (zie hoofdstuk ‘Reinigen en opbergen’).

1. Haal het zonnepaneel (2) van het ap-

paraat af: druk bij de bovenste rand en schuif het omlaag (afbeelding B).

2. Rol de kabel van het zonnepaneel vol-

ledig uit. Zorg ervoor dat de stekkers op het apparaat en het zonnepaneel zijn aangesloten.

3. Richt het zonnepaneel naar de zon

(afbeelding D). Zorg ervoor dat de zonnestralen zoveel mogelijk loodrecht op het zonnepaneel vallen om een hoog rendement te behalen. Pas de positie van het zonnepaneel tijdens gebruik steeds opnieuw aan de stand van de zon aan.

4. Zet het aangesloten apparaat indien

mogelijk in de schaduw om te voorko- men dat het in de zon oververhit raakt.

5. Zodra het laadcontrolelampje (8)

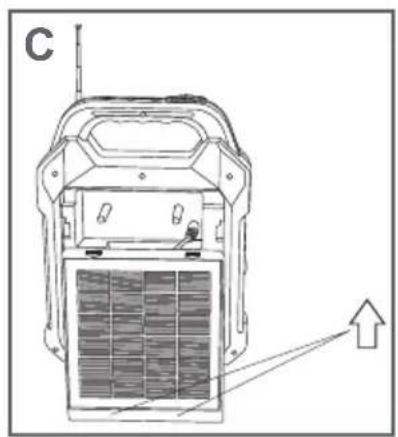

permanent rood brandt, is de accu vol. Rol de kabel op, berg hem op in het apparaat en plaats het zonnepaneel in het apparaat (afbeelding C). Externe stroombron Om via een contactdoos op te laden is de meegeleverde USB-kabel (afbeelding E) en een USB-netadapter nodig.1. Steek de micro-USB-stekker van de mee-geleverde USB-kabel in bus 5V IN (9).2. Sluit het andere uiteinde van de kabel bijv. met een USB-netadapter aan op een stroombron.3. Zodra het laadcontrolelampje (8) perma-nent rood brandt, is de accu vol. Verbreek eerst de verbinding tussen USB-kabel en stroombron en dan die met het apparaat. GEBRUIK Het apparaat kan worden gebruikt als

• Weergaveapparaat voor SD-kaarten en opslagmedia met USB-stekker

• Speaker voor externe audioappara- ten die via een draadloze verbinding gekoppeld of via een USB-interface aangesloten zijn

• Oplader voor externe apparaten Lampfunctie

• Verschuif de schakelaar (3) om ofwel de lamp (17) of de schijnwerper(1) in te schakelen.

• In de middelste stand van de schake- laar zijn beide lampen uitgeschakeld.

• De 3 externe led-lampen worden aangesloten op de bussen 3V OUT (7) en bediend met de corresponderende Aan/Uit-schakelaars. Ze kunnen aan hun haken worden opgehangen. Radio

1. Trek de telescoop-antenne (4) uit

voor een zo goed mogelijke radio-ont- vangst.

2. Schuif de Aan/Uit-schakelaar ON OFF

(aan/uit) (10) in de stand ON (aan) om het apparaat in te schakelen.NL

3. Door op knop M (11) te drukken scha-

Vol+/ (15) om een zender te kiezen.

5. Om het volume aan te passen houdt u

deze knoppen ingedrukt.

6. Met knop II/FM (14) kunt u de weer-

gave naar wens pauzeren en weer starten.

7. Om het apparaat uit te schakelen

schuift u de Aan/Uit-schakelaar ON OFF (aan/uit) in de stand OFF (uit). Weergavefunctie

1. Steek een SD-kaart in de SD-slot (12),

sluit een apparaat of opslagmedium aan op bus USB (16) of koppel een extern apparaat via een draadloze verbinding (zoek naar EASY POWER (gemakkelijke power).

2. Schuif de Aan/Uit-schakelaar ON

OFF (aan/uit) (10) in de stand ON (aan) om het apparaat in te schakelen.

3. Door op knop M (11) te drukken scha-

Vol+/ (15) om van nummer te wisselen.

5. Om het volume aan te passen houdt u

deze knoppen ingedrukt.

6. Met knop II/FM (14) kunt u de weer-

gave naar wens pauzeren en weer starten.

7. Om het apparaat uit te schakelen

schuift u de Aan/Uit-schakelaar ON OFF (aan/uit) in de stand OFF (uit). Externe apparaten opladen

1. Steek de USB-stekker van het appa-

raat dat opgeladen moet worden in bus 5V (6).

2. Zodra het laadcontrolelampje (8)

permanent groen brandt, is de accu van het externe apparaat vol. Koppel het los. REINIGEN EN OPBERGEN Attentie! ■ Vóór het reinigen moet altijd de verbinding tussen het apparaat en de stroombron en/of de verbruikers worden verbroken. ■ Gebruik geen oplosmiddelen resp. bijtende of schurende reinigingsmid- delen! Deze kunnen de oppervlakken aantasten.

• Houd het apparaat schoon. Verwijder verontreinigingen met een vochtige doek. Veeg het apparaat vervolgens droog.

• Bewaar het apparaat op een plaats die ontoegankelijk is voor kinderen en dieren.

• Berg het apparaat op een droge, schone, tegen direct zonlicht en stof beschermde plek op, binnen het in hoofdstuk ‘Technische gegevens’ vermelde temperatuurbereik.

• Laad de accu op alvorens het appa- raat voor langere tijd op te bergen.

• Controleer bij een langdurige opslag de acculaadtoestand ca. om de 6 maanden en laad de accu evt. bij, om een diepe ontlading te vermijden.Solar-Power-Kit

OPLOSSEN VAN PROBLEMEN Wanneer het apparaat niet op de juis- te wijze functioneert, kijk dan of u het probleem zelf kunt oplossen. Neem contact op met de klantenservice als het probleem met de hieronder genoemde stappen niet kan worden opgelost. Probeer niet om een elektrisch apparaat zelf te repareren! De accu wordt niet opgeladen. De stekkers zitten niet goed in de betref- fende bussen. ► Controleer of de stekkers goed zitten en corrigeer dit indien nodig. Bij opladen via de contactdoos: de con- tactdoos is defect. ► Probeer een andere contactdoos. Bij opladen via de contactdoos: er is geen netspanning beschikbaar. ► Controleer de elektrische verdeler (zekeringenkast). Bij het opladen via een zonnepaneel: de stroomopname is te gering. ► Richt het zonnepaneel naar de zon. ► Reinig het zonnepaneel wanneer het vuil is. Het apparaat werkt niet. De accu is te zwak. ► Laad de accu op. Slechte geluidskwaliteit / storingen Interferenties door elektronische appa- raten zoals televisies, stereo-installaties, mobiele telefoons, computers etc. ► Houd apparaat uit de buurt van elek- tronische apparaten. Radiomodus: staalconstructies of ge- wapend beton in huizen met meerdere verdiepingen of ats kunnen het radiosig- naal blokkeren. ► Plaats de radio in de buurt van een raam. Radiomodus: er kunnen storingen ont- staan door een zendmast in de nabije omgeving. ► In dat geval kan het helpen de uittrek- bare telescoop-antenne te gebruiken. VERWIJDERING Voer het verpakkingsmateriaal milieuvriendelijk af en breng het naar een recyclepunt. Het hiernaast afgebeelde symbool (doorgestreepte vuilnisbak met onderstreep) betekent dat af- gedankte apparaten niet bij het huisvuil horen, maar via speciale inzamel- en teruggavesystemen moeten worden afgevoerd. Eigenaars van oude apparaten moeten oude batterijen en oude accu’s die niet door het oude ap- paraat zijn omsloten en zonder vernietiging eruit kunnen worden genomen, uit het oude apparaat verwijderen en apart afvoeren (zie ook sectie over de afvoer van batterijen). Eigenaars van afgedankte apparaten uit particuliere huishoudens kunnen deze gratis afgeven bij inzamelpunten van publiekrechtelijke afvalbedrijven of bij de fabrikanten en verkopers of bij spe- ciaal hiervoor ingerichte inzamelpunten. Ook winkels die elektrische en elektronische apparaten verkopen, zijn verplicht om afgedankte apparaten terug te nemen.NL

Batterijen en accu’s mogen niet samen met het huisvuil worden weggegooid. Consumenten zijn er wettelijk toe verplicht batterijen en accu’s apart in te leveren. Batterijen en accu’s kunnen gratis bij een inzamelpunt van de gemeente / wijk of in bepaalde win- kels worden ingeleverd, zodat ze milieuvriendelijk worden afgevoerd en waardevolle grondstoffen hergebruikt kunnen worden. Bij een verkeerde afvoer kunnen giftige inhoudsstoffen in het milieu terechtkomen, die een schadelijk effect hebben op mensen, dieren en planten. Lever batterijen en accu’s alleen in ontladen toestand in. Gebruik indien mogelijk oplaadbare batterijen in plaats van wegwerpbatterijen. Plak bij batterijen en accu’s met lithium vóór het inleveren de polen af om kortsluiting te voorko- men. Kortsluiting kan leiden tot brand of een ontplofng. Het vermijden van afval levert een nog waardevollere bijdrage aan de bescherming van het milieu. Indien mogelijk is dus naast zelf verder gebruiken of repareren ook afgeven aan een andere gebrui- ker een ecologisch waardevol alternatief voor weggooien. TECHNISCHE GEGEVENS Apparaat: Solar-Power-Kit Artikelnummer: 09467 09470 Modelnummer: EP-0188 EP-0188 Accu

3,7 V li-ion 10000 mAh 3,7 V li-ion 4500 mAh Lading / ingang: Micro-USB: 5 V DC; zonnepaneel: 6 V; 3 A max. Micro-USB: 5 V DC; zonnepaneel: 6 V; 3 A max. Oplaadduur (bij een volledig lege accu): Micro-USB: ca. 5 – 6,5 h; zonnepaneel: ca. 30 h bij 100 % zonnestraling gedurende de hele oplaadduur Micro-USB: ca. 5 – 6 h; zonnepaneel: ca. 20 h bij 100 % zonnestraling gedurende de hele oplaadduur DC-uitgangen: USB-A, voedingsplug: 3 V USB-A, voedingsplug: 3 V Temperatuurbereik, tijdens bedrijf / opslag: 0 °C tot 50 °C 0 °C tot 50 °C Temperatuurbereik, tijdens laden: 0 °C tot 50 °C 0 °C tot 50 °C Frequentie: 87,5 – 108 MHz 87,5 – 108 MHz Zendvermogen: 37 Wh 16.65 Wh Beschermingsgraad: IP20 IP20 Veiligheidsklasse: III III ID gebruiksaanwijzing: Z 09467_09470 M DS V2.1 0523 md Alle rechten voorbehouden.33
