MODE D'EMPLOI Solar-Power-Kit 09467 EasyMaxx

Sur cette page rabattable, vous trouverez toutes les illustrations référencées dans ce mode d'emploi. Ouvrez la page avant de lire le mode d'emploi.

Page 17

* Prix d'un appel vers le réseau fixe allemand au tarif de votre fournisseur.

NL

KLANTENSERVICE IMPORTEUR

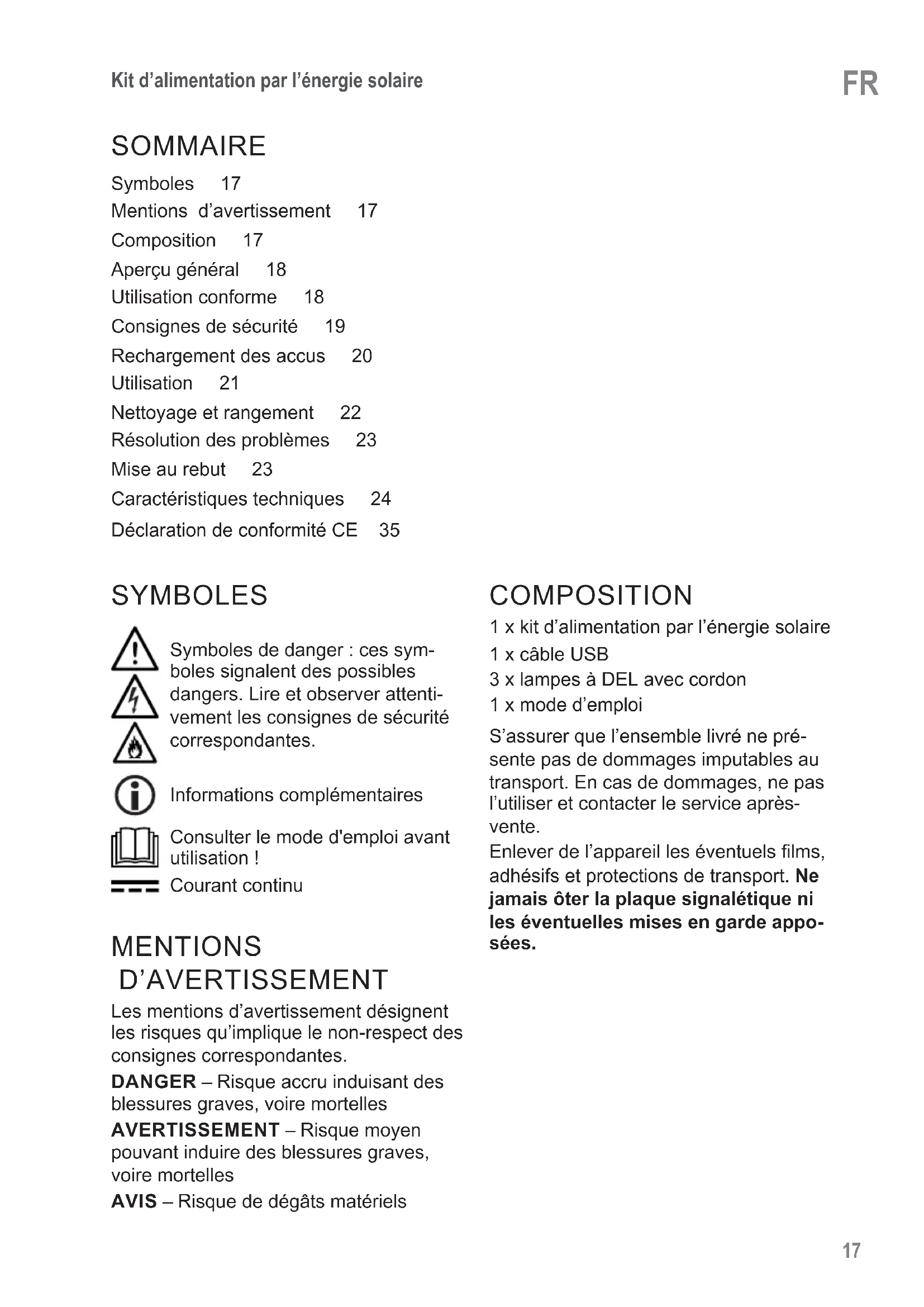

Mentions d'avertissement 17

Composition 17

Aperçu général 18

Utilisation conforme 18

Consignes de sécurité 19

Rechargement des accus 20

Utilisation 21

Nettoyage et rangement 22

Résolution des problèmes 23

Mise au rebut 23

Caractéristiques techniques 24

Déclaration de conformité CE 35

SYMBOLES

Symboles de danger : ces sym- boles signalent des possibles dangers. Lire et observer attenti- vement les consignes de sécurité correspondantes.

Informations complémentaires

Consulter le mode d'emploi avant utilisation !

Courant continu

MENTIONS

D'AVERTISSEMENT

Les mentions d'avertissement désignent les risques qu'implique le non-respect des consignes correspondantes.

DANGER – Risque accru induisant des blessures graves, voire mortelles

AVERTISSEMENT – Risque moyen pouvant induire des blessures graves, voire mortelles

AVIS – Risque de dégâts matériels

COMPOSITION

1 x kit d'alimentation par l'énergie solaire
1 x câble USB
3 x lampes à DEL avec cordon
1 x mode d'emploi

S'assurer que l'ensemble livré ne présente pas de dommages imputables au transport. En cas de dommages, ne pas l'utiliser et contacter le service après-vente.

Enlever de l'appareil les éventuels films, adhésifs et protections de transport. Ne jamais ôter la plaque signalétique ni les éventuelles mises en garde appo-sées.

Chère cliente, cher client,

Nous vous félicitons d'avoir fait l'acquisition de ce kit d'alimentation par l'énergie solaire. Veuillez lire attentivement le présent mode d'emploi avant la première utilisation de l'appareil et le conserver précieusement pour toute question ultérieure ainsi que pour les autres utilisateurs. Il fait partie intégrante de l'appareil. Le fabricant et l'importateur déclinent toute responsabilité en cas de non-observation des instructions consignées dans le mode d'emploi.

Pour toute question concernant cet appareil et ses pièces de rechange et accessoires, veuillez contacter le service après-vente à partir de notre site Internet :

Nous espérons que votre kit d'alimentation par l'énergie solaire vous donnera entière satisfaction !

APERÇU GÉNÉRAL

(Illustration A)

1 Projecteur

2 Panneau solaire

3 Interrupteur pour le projecteur et la lampe

4 Antenne télescopique déployable

5 Haut-parleur

6 5V Sortie USB (CC 5 V) pour le chargement d'appareils externes

7 3V OUT 3 x fiches femelles de sortie (CC 3 V), par ex. pour les lampes à DEL

8 Témoin de contrôle de charge : clignote pendant le chargement ; reste allumé lorsque les accus sont entièrement rechargés ; rouge = accus internes ; vert = accus d'un appareil externe

9 5V IN Entrée micro-USB (CC 5 V) pour un chargement par câble

10 ON OFF Interrupteur marche / arrêt

11 M Commutation entre la FM et une connexion sans fil à un périphérique de lecture

12 SD Fente d'insertion pour cartes SD

13 Vol-/ pression brève : vers la station FM / le titre précédent ; pression maintenue : baisse du volume

14 II/FM Mettre en pause / démarrer la lecture
15 Vol+/ pression brève : vers la station FM / le titre suivant ; pression maintenue : augmentation du volume
16 USB Sortie USB pour les périphériques de lecture
17 Lampe

UTILISATION CONFORME

■ L'appareil sert de lampe, de récepteur radio et de lecteur. Par ailleurs, il permet de recharger en courant continu les petits appareils électriques.
■ L'appareil est approprié à un usage tant en intérieur qu'en extérieur abrité.
■ Cet appareil est conçu pour un usage domestique, non professionnel.
■ Utiliser cet appareil uniquement dans le but indiqué et tel que stipulé dans le présent mode d'emploi. Toute autre utilisation est considérée comme non conforme.
- Tout défaut imputable à une utilisation non conforme, à une détérioration ou à des tentatives de réparation est exclu de la garantie. L'usure normale est également exclue de la garantie.

CONSIGNES DE SÉCURITÉ

DANGER – Risque d'électrocution !

■ Si l'appareil devait tomber à l'eau pendant qu'il est encore branché à une prise de courant, retirer immédiatement la fiche du bloc d'alimentation de la prise. Extraire ensuite seulement l'appareil de l'eau. Risque d'électrocution !
■ Ne jamais toucher à mains humides l'appareil, le cordon de raccordement et tous les câbles branchés ainsi que les consommateurs. Risque d'électrocution !

AVERTISSEMENT – Risque de blessures !

- Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes dont les capacités physiques, sensorielles ou mentales sont amoindries ou qui manquent d'expérience et/ou de connaissances lorsqu'elles sont sous surveillance ou qu'elles ont été instruites quant à l'utilisation de l'appareil en toute sécurité et qu'elles ont compris les risques en découlant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

■ Tenir l'appareil hors de portée des animaux et des enfants de moins de 8 ans.

■ Tenir l'emballage hors de portée des jeunes enfants et des animaux. Risque de suffocation !

■ S'assurer de toujours tenir les câbles hors de portée des jeunes enfants et des animaux. Risque de strangulation !

■ Veiller à ce que les câbles raccordés ne se trouvent pas sur le passage de personnes, celles-ci risquant sinon de trébucher.

■ En cas de manipulation erronée, du liquide peut s'écouler des accus. Éviter tout contact avec ce liquide. En cas de contact par accident, rincer avec de l'eau. Si le liquide vient dans les yeux, faire également appel aux secours médicaux. Le liquide épanché peut causer des irritations cutanées ou des brûlures.
■ En cas de dommage ou d'utilisation inadéquate des accus, il peut arriver que des vapeurs se dégagent. Ventiler l'endroit et consulter du personnel médical en cas d'incommodation. Les vapeurs peuvent causer des irritations des voies respiratoires.

AVERTISSEMENT – Risque d'incendie !

• Pendant l'opération de charge et le fonctionnement, ne pas couvrir l'appareil et le cordon de raccordement et les tenir éloignés des matériaux inflammables afin d'éviter tout risque d'incendie.
  ■ L'appareil ne doit pas être jeté au feu ni exposé à des températures élevées supérieures à 50 °C.
• Contrôler l'appareil avant chaque mise en service et s'assurer qu'il ne présente aucun dommage. En cas de détériorations / dysfonctionnements, immédiatement arrêter l'appareil. Ne pas utiliser l'appareil s'il est endommagé ou a été modifié. Les accus endommagés ou modifiés peuvent se comporter de façon imprévisible et causer un incendie, une explosion ou des blessures.

■ Ne pas démonter l'appareil ! Ne procéder à aucune modification sur l'appareil. Ne pas essayer de réparer l'appareil. Si l'appareil est endommagé, c'est au fabricant, au service après-vente ou à toute personne aux qualifications similaires (par ex. un atelier spécialisé) qu'il revient de le

remplacer ou de le réparer afin d'éviter tout danger.

■ Ne pas poser d'objets lourds sur l'appareil. Protéger l'appareil des chocs et des dommages mécaniques. Les accus pourraient s'enflammer.
■ Aucun liquide ou humidité ne doit pénétrer dans le bâti de l'appareil sans quoi cela pourrait causer un court-circuit. Ne pas plonger l'appareil ou le cordon de raccordement dans l'eau ou tout autre liquide et s'assurer qu'ils ne puissent pas se mouiller. Protéger l'appareil et le panneau solaire de la pluie et ne pas les poser sur un sol mouillé ou humide. Le ranger uniquement dans des pièces fermées. Si du liquide a pénétré à l'intérieur, ne pas utiliser l'appareil et le faire contrôler dans un atelier spécialisé avant toute remise en service.
- Ne pas planter d'objets métalliques dans l'appareil. Ceux-ci pourraient causer un pontage des contacts. Un court-circuit entre les contacts peut causer des brûlures ou un incendie. - Suivre les instructions données pour le chargement des accus. Charger, utiliser et stocker l'appareil exclusivement sur la plage de température indiquée dans le mode d'emploi (voir paragraphe « Caractéristiques techniques »). Toute charge impropre ou toute charge, utilisation et tout stockage en dehors de la plage de température indiquée peut endommager les accus et augmenter le risque d'incendie.
■ Protéger l'appareil et le panneau solaire de toute flamme ou autre source de chaleur (par ex. des radiateurs), les placer à l'abri du gel et des objets corrosifs (acide, rouille, etc.).
■ Ne jamais raccorder le panneau solaire à une batterie de voiture ou à tout autre fiche / câble de la voiture. Risque de court-circuit !

■ Ne pas plier, éventrer ni percer avec un ongle ou tout autre objet pointu le panneau solaire.

AVIS – Risque de dégâts matériels !

■ Uniquement utiliser des accessoires d'origine du fabricant afin de ne pas entraver le bon fonctionnement de l'appareil et d'éviter tout éventuel dommage.
■ Veiller à ce que cordons ne soient ni pincés, ni coincés, ni posés sur des arêtes vives et qu'ils n'entrent pas en contact avec des surfaces chaudes.
■ Protéger l'appareil de la poussière et de la salissure.

RECHARGEMENT DES ACCUS

À observer!

• Charger les accus à une température ambiante comprise entre 0 °C et 50 °C. Les températures négatives peuvent nuire à la fonctionnalité des accus.
  ■ Pour le chargement via un panneau solaire, s'assurer que ce dernier est orienté de façon optimale au soleil.
  ■ Un adaptateur secteur USB est par requis pour le branchement sur une prise. Brancher celui-ci uniquement sur une prise installée de façon réglementaire. La prise doit rester facilement accessible même après le branchement de sorte à pouvoir couper rapidement l'alimentation de l'appareil.
  ■ Ne pas recharger les accus par le biais d'un ordinateur car ceci pourrait l'endommager du fait de la forte intensité de charge.
  ■ Débrancher l'appareil de sa source de courant lorsque les accus sont entiè-

rement rechargés, si un dysfonctionnement survient au cours de l'opération de charge ou avant un orage.

■ Les accus Li-Ion sont livrés à charge partielle uniquement et doivent impérativement être entièrement rechargés avant la première mise en service afin qu'ils puissent atteindre leur capacité maximale. Si les accus se vident complètement en cours d'utilisation, ils doivent être à nouveau intégralement rechargés.

Après la première charge, les accus peuvent être rechargés à tout moment sans perte de capacité. Interrompre une opération de chargement n'endommage pas les accus.

Le chargement s'effectue soit par le biais du panneau solaire intégré (2), soit par le biais d'une source de courant externe.

Panneau solaire

À observer!

■ Placer le panneau solaire là où il peut capter si possible toute la journée la lumière directe du soleil et non pas à l'ombre. Sa puissance dépend de l'intensité des rayons incidents du soleil et donc notamment des conditions météo, de la saison et de sa position.
■ Garder le panneau solaire propre de sorte qu'il puisse absorber un maximum de lumière (voir paragraphe « Nettoyage et rangement »).

1. Retirer le panneau solaire (2) de l'appareil en appuyant sur le bord supérieur et en poussant vers le bas (illustration B).

2. Dérouler intégralement le cordon du panneau solaire. S'assurer que les fiches sur l'appareil et le panneau solaire sont raccordées.

3. Orienter le panneau solaire vers le soleil (illustration D). S'assurer que les rayons du soleil tombent le plus à la verticale possible sur le panneau solaire afin d'obtenir un niveau d'efficacité élevé. Pendant l'utilisation, ajuster la position du panneau solaire au fur et à mesure de la révolution du soleil.

4. Placer l'appareil raccordé le plus à l'ombre possible afin qu'il ne surchauffe pas au soleil.
5. Lorsque le témoin de contrôle de charge (8) reste allumé en rouge, les accus sont entièrement rechargés. Enrouler le cordon, le ranger dans l'appareil et placer le panneau solaire dans l'appareil (illustration C).

Source de courant externe

Le chargement à une prise de courant nécessite l'utilisation du câble USB fourni (illustration E) et d'un adaptateur secteur USB.

1. Insérer la fiche micro-USB du câble USB fourni dans la douille 5V IN (9).
2. Raccorder l'autre extrémité du câble à une source de courant, par ex. par le biais d'un adaptateur secteur USB.
3. Lorsque le témoin de contrôle de charge (8) reste allumé en rouge, les accus sont entièrement rechargés. Débrancher le câble USB d'abord de la source de courant puis de l'appareil.

UTILISATION

L'appareil s'utilise comme

• Lampe
• Radio FM
• Lecteur de cartes SD et de support de stockage avec fiche USB
• Haut-parleur pour lecteurs externes reliés par une connexion sans fil ou raccordés à un port USB.
• Chargeur pour appareils externes

Fonction d'éclairage

• Pousser l'interrupteur (3) pour enclencher soit la lampe (17), soit le projecteur (1).
• Les deux lampes sont éteintes lorsque l'interrupteur est en position médiane.
• Les 3 lampes à DEL externes se raccordent aux douilles 3V OUT (7) et s'actionnent grâce aux interrupteurs marche / arrêt correspondants. Elles peuvent être suspendues par leurs crochets.

Radio

1. Pour une meilleure réception radio, déployer l'antenne télescopique (4).
2. Faire coulisser l'interrupteur marche / arrêt ON OFF (marche / arrêt) (10) en position ON (marche) pour enclencher l'appareil.
3. Passer en mode réception FM en appuyant sur la touche M (11).
4. Appuyer brièvement sur la touche Vol-/◀◀ (13) ou Vol+/▶▶ (15) pour sélectionner une station.
5. Maintenir ces touches appuyées pour modifier le volume.
6. À l'aide de la touche II/FM (14), mettre en pause ou redémarrer si nécessaire.
7. Pour éteindre l'appareil, placer l'interrupteur marche / arrêt ON OFF (marche / arrêt) sur la position OFF (arrêt).

Fonction lecture

1. Insérer une carte SD dans la fente SD (12), raccorder un appareil ou un support de stockage au port USB (16) ou bien relier un appareil externe par une connexion sans fil (rechercher EASY POWER).
2. Faire coulisser l'interrupteur marche / arrêt ON OFF (marche / arrêt) (10) en position ON (marche) pour enclencher l'appareil.

3. Le cas échéant, passer à la connexion sans fil en appuyant sur la touche M (11).

4. Appuyer brièvement sur la touche Vol-/◀◀ (13) ou Vol+/▶▶ (15) pour passer d'un titre à l'autre.

5. Maintenir ces touches appuyées pour modifier le volume.
6. À l'aide de la touche II/FM (14), mettre en pause ou redémarrer si nécessaire.
7. Pour éteindre l'appareil, placer l'interrupteur marche / arrêt ON OFF (marche / arrêt) sur la position OFF (arrêt).

Chargement d'appareils externes

1. Insérer la fiche USB de l'appareil à recharger dans la douille 5V (6).
2. Lorsque le témoin de contrôle de charge (8) reste allumé en vert, les accus de l'appareil externe sont entièrement rechargés. Celui-ci peut être déconnecté.

NETTOYAGE ET RANGEMENT

À observer !

■ L'appareil doit toujours être coupé de sa source de courant et/ou des consommateurs avant d'être nettoyé.
■ Ne pas utiliser de solvants ni produits de nettoyage corrosifs ou abrasifs, qui risqueraient d'endommager les surfaces.

• Garder l'appareil propre. Éliminer les salissures avec un chiffon humide. Frotter ensuite l'appareil au torchon pour bien le sécher.
• Conserver l'appareil hors de portée des enfants et des animaux.

• Stocker l'appareil dans un endroit sec et propre à l'abri de la poussière et des rayons directs du soleil sur la plage de température indiquée au paragraphe « Caractéristiques techniques ».

• Recharger les accus avant un stockage prolongé.

• Pendant le stockage prolongé, contrôler le niveau de charge des accus env. tous les 6 mois et, le cas échéant, les recharger afin d'éviter une décharge profonde.

RÉSOLUTION DES PROBLÈMES

Si l'appareil ne fonctionne pas correctement, examiner le problème pour constater s'il est possible d'y remédier par soimême. À défaut de résoudre le problème selon les indications suivantes, prière de s'adresser au service après-vente.

Ne pas essayer de réparer soimême un appareil électrique !

Les accus ne se rechargent pas.

Les fiches ne sont pas correctement logées dans les douilles correspondantes.

▶ Contrôler que les fiches sont correctement en place, le cas échéant, corriger leur position.

Lors du chargement sur une prise : la prise est défectueuse.

▶ Essayer le branchement sur une autre prise.

Lors du chargement sur une prise : il n'y a pas de tension secteur.

▶ Contrôler le tableau électrique (boîte à fusibles).

En cours de charge par le biais du panneau solaire : le courant absorbé est trop faible.

▶ Orienter le panneau solaire vers le soleil.
▶ Nettoyer le panneau solaire s'il est encrassé.

L'appareil ne fonctionne pas.

Les accus sont trop faibles.

▶ Recharger les accus.

Mauvaise qualité sonore / perturbations

Interférences causées par des appareils électroniques, tels les téléviseurs, les chaînes stéréo, les portables, les ordinateurs, etc.

▶ Tenir l'appareil éloigné des dispositifs électroniques.

Fonctionnement radio : les constructions métalliques ou en béton dans les maisons à étages ou les immeubles peuvent également constituer un obstacle à la propagation des ondes radio.

▶ Placer la radio à proximité d'une fenêtre.

Fonctionnement radio : des perturbations peuvent se produire à proximité de relais radio.

▶ Il peut s'avérer utile de se servir de l'antenne télescopique déployable.

MISE AU REBUT

La prévention des déchets est une contribution encore plus précieuse en faveur de la protection de l'environnement. La cession à un autre utilisateur, lorsqu'elle est possible, représente donc aussi une précieuse alternative sur le plan écologique par rapport au propre réemploi ou à la réparation.

FR NOTICE BAC DE TRI

Se débarrasser des matériaux d'emballage dans le respect de l'environnement en les déposant à un point de collecte prévu à cet effet.

Le symbole ci-contre (conteneur à déchets barré et souligné) signifie que les appareils usagés ne doivent pas être jetés avec les ordures ménagères, mais déposés dans des centres de collecte et de recyclage spécifiques.

Les propriétaires d'appareils usagés doivent en retirer les batteries et accumulateurs usagés qui peuvent en être extraits sans subir de dommages afin d'en assurer la mise au rebut séparément (voir également la section se rapportant à la mise au rebut des piles).

Les particuliers propriétaires d'appareils usagés peuvent déposer ceux-ci gratuitement dans les points de collecte d'organismes de recyclage de droit public ou bien dans les points de recyclage mis en place par les fabricants et les revendeurs au sens de la loi allemande sur les équipements électriques et électroniques. Les commerces qui mettent des équipements électriques et électroniques sur le marché sont également tenus de les reprendre.

Les piles et accus ne doivent pas être éliminés avec les déchets ménagers. Les consommateurs sont tenus de recycler séparément les piles et les accus.

Les piles et les accus peuvent être déposés gratuitement dans les points de collecte communaux / de quartier ou des commerces en vue de leur mise au rebut respectueuse de l'environnement et d'une valorisation des matières premières qui les composent. Une mise au rebut impropre peut causer la diffusion dans l'environnement de substances toxiques ayant des effets nocifs sur la santé des personnes, des animaux et des végétaux.

Les piles et accus doivent uniquement être déposés à l'état déchargé. Utiliser si possible des piles rechargeables à la place de piles à usage unique.

Avant la mise au rebut, isoler les pôles des piles et accus au lithium afin d'éviter un court-circuit externe. Un court-circuit peut en effet causer un incendie ou une explosion.

CARACTÉRISTIQUES TECHNIQUES

Appareil : Kit d'alimentation par l'énergie solaire
Référence article : 09467 094	70
Numéro de modèle : EP-0188	EP-0188
Accus :	3,7V Li-Ion 10 000 mAh	3,7V Li-Ion 4500 mAh
Charge / entrée : Micro USB :	5 V cc ;Panneau solaire : 6 V; 3 A max.	Micro USB : 5 V cc ;Panneau solaire : 6 V; 3 A max.
Temps de charge(pour des accus entièrement déchargés) :	Micro-USB : env. 5 à 6,5 h ;Panneau solaire : env. 30 h à100 % d'exposition au soleil surtoute la durée de la charge	Micro-USB : env. 5 à 6 h ;Panneau solaire : env. 20 h à 100 %d'exposition au soleil sur toute ladurée de la charge
Sortie CC : Port USB A, fiche femelle : 3 V Port USB A, fiche femelle : 3 V
Plage de température, fonctionnement / stockage : 0 °C	à 50 °C 0 °C à 50 °C
Plage de température,stockage : 0 °C à 50 °C 0 °C	à 50 °C
Fréquence :	87,5–108 MHz	87,5–108 MHz
Puissance d'émission :	37 Wh 16,65 Wh
Indice de protection :	IP20	IP20
Classe de protection :	III	III

Identifiant mode d'emploi : Z 09467_09470 M DS V2.1 0523 md

Tous droits réservés.

INHOUDSOPGAVE

Symbolen 25

Signaalwoorden 25
