GEBRUIKSAANWIJZING Royal SP 760 EINHELL

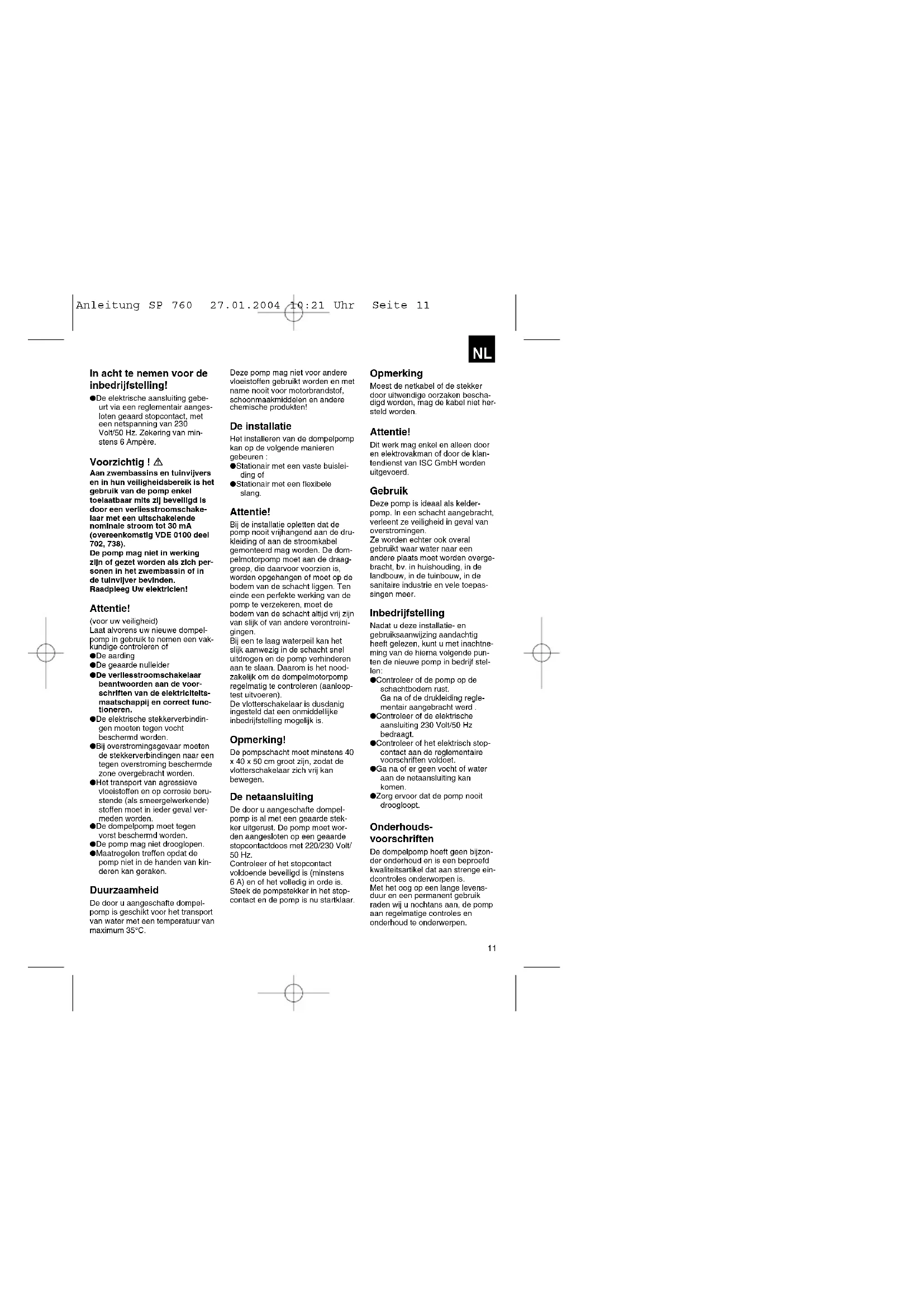

In acht te nemen voor de inbedrijfstelling!

- De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorzichtig ! △

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30 mA (overeenkomstig VDE 0100 deel 702, 738). De pomp mag niet in werking zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektriclen!

Attentie!

(voor uw voiligheid) Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vakundige controleren of •De aarding •De goaardo nulloidor •De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschapplj en correct functioneren. •De elektrische stekkerverbindingen moeten tegen vocht beschermd worden. •Bij overstromingsgevaar moeten de stekkerverbindingen naar een tegen overstroming beschermd zone overgebracht worden. •Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in leder geval vermeden worden. •De dompelpomp moet tegen vorst beschermd worden. •De pomp mag niet drooglopen. •Maatregelen treffen opdat de pomp niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschafte dompel-pomp is geschikt voor het transport van water met een temperatuur van maximum 35°C.

Deze pomp mag niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische produkten!

De installatie

Het installeren van de dompelpomp kan op de volgende manieren gebeuren :

●Stationair met een vaste buisleiding of

●Stationair met een flexibele slang.

Attentie!

Bij de installatie opletten dat de pomp nooit vrijhangend aan de dru- kleiding of aan de stroomkabel gemontoerd mag worden. De dom- pelmotorpomp moet aan de draag- greep, die daarvoor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfekte werking van de pomp te verzekeren, moet de bodem van de schacht altijd vrij zijn van slijk of van andere verontrein- gingen. Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is het nood- zakolijk om de dompelmotorpomp regelmatig te controleren (aanloopt- test uitvoeren). De vlotterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling is

Opmerking!

De pompschacht moet minstens 40 x 40 x 50 cm groot zijn, zodat de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschafte dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/50 Hz.

Controleer of het stopcontact voldoende beveiligd is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de netkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel niet hersteld worden.

Attentie!

Dit werk mag enkel en alleen door en elektrovakman of door de klan-tendienst van ISC GmbH worden uitgevoerd.

Gebruik

Deze pomp is ideaal als kelder- pomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze worden echter ook overal gebruikt waar water naar een andere plaats moet worden overge- bracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industrie en vele toepas- singen meer.

Inbedrijfstelling

Nadat u deze installatie- en gebruiksaanwijzing aandachtig heeft gelezen, kunt u met inachtneming van de hierna volgende punten de nieuwe pomp in bedrijf stellen:

- Controleer of de pomp op de schachtbodem rust. Ga na of de drukleiding reglementair aangebracht werd.

●Controleer of de elektrische aansluiting 230 Volt/50 Hz bedraagt.

- Controleer of het elektrisch stopcontact aan de reglementaire voorschriften voldgel.

●Ga na of er geen vocht of water aan de netaansluiting kan komen.

●Zorg ervoor dat de pomp nooit droogloopt.

Onderhouds- voorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

NL

Opgelet! Belangrijk!

• Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
• Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
• Bij stationaire installatie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
• Vezeltjes en vaste deeltjes die zich eventueel in het pomphuis vastgezet hebben, met een waterstraal verwijderen.
• Alle 3 maanden de schachtbodem van slijk bevrijden en ook de schachtwanden reinigen.
• Afzetting op de vlotterschakelaar mel zuiver water schoonmaken.

Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelle van de pomp als volgt te worden ontmanteld:

1. Neem de aanzuigkorf af van het pomphuis.
2. Maak het schoepenwiel met holder water schoon.
   Let op! Laat de pomp niet rusten on het schoenemvijel!
3. Voor de assemblage gaat u in omgekeerde volgorde te werk.

Afstellen van het In/Uitschakelpunt

Het IN resp. UIT-schakolpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in zijn afscherming te veranderen. Gelieve de volgende punten te controleren voor U de pomp in gebruik noemt:
- De vlotterschakelaar moet zo aangebracht zijn dat de schakelpunthoogle IN en de schakelpunkthoogle UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water gevuld vat te plaatsen en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna weer te laten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakeit.

• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en zijn afscherming niet te klein is. Als de afstand te klein is, is de perfecte functie niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar niet de grond raakt vóór de pomp uitgeschakeld wordt. Opgelet! Gevaar van droog lopen.

Storingen – oorzaken – verhelpen

Storingen	Oorzaken	Verhelpen
Pomp start niet	- geen netspanning- vlotterschakelaar schakelt niet	- netspanning controleren- vlotterschakelaar in hogere positie brengen
Pomp transporteert treet niet1	- inloopzeef verstopt- drukslang geknikt	- inloopzeef met watermiet- er de knik reinigen uithalen
Pomp schakelt niet uit	- vlotterschakelaar kan niet afzinken	- pomp correct op schacht-bodem plaatsen
Debiet ontoereikend	- inloopzeef verstopt- dalend pompvermogen, door sterke vervuiling en corrosie water aan toevoegen	- inloopzeef reinigen- pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	- motorbeveiliging schakelt de pomp uit, te sterke waterver-vuiling- watertemperatuur te hoog, motorbeveiliging schakelt uit	- netstekker uittrekken pomp en schacht schoonmaken- Op max. watertemperatuur van 35°C achten!

Er wordt geen garantie gegeven voor :
- Beschadiging van de slepende afdichting ten gevolge van drooglopen of de toevoeging van vreemde lichamen in het water.
●Verstopping van het loopwiel door inwerking van een vreemd lichaam.
●Beschadiging door transport.
- Beschadiging veroorzaakt door niet-deskundige ingrepen.

Technische gegevens

Nelaansluiting 230 V ~ 50 Hz
Opgenomen vermogen 750 Watt
Capaciteit max. 15.000 l/h
Opvoerhoogte max. 8 m
Dompeldiepte max. 8 m
Watertemperatuur max. 35°C
Slangaansluiting 11/2" IG
Vreemde voorwerpen tot ∅ 35 mm
Schakelpunthoogte: AAN 50 cm
Schakelpunthoogte: UIT 5 cm

Vermogensgegevens

Opvoerhoogte Wateropbrengst
2 m max.: 13.000 l/h
4 m max.: 9.800 l/h
6 m max.: 5.300 l/h

s

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Technische wizgingen voorbehouden

Op het in de handeling genoemte hoestel geven wij 2 jaar garantie voor het geval dat ons precuit gebroven moet vertemen. De period van 2 jaar gaat in met de gevaarvergang of de overama van het hoestel door de klant. De garantie kan ovel worden gelaarm op voorwaarde dat het hoestel naar baharon is onderhouden en gebruikt conform de handeling.

Vanzelfsprekend blijven u de weitelijke garantierechten binnen deze 2 jaar behouden.

De genantie geldt voor het grondgebied van de Bondenrepubliek Duboand of van de respectlovelijke landon van de regionale hoorverdeleor als aanvolting van de ter plesse g边缘 wettelijke voorschillen. Geleve zich tot uw contactpersoon van de regionaal bevoogdo kiantondelst et tot het hieronder vermeikde serviceadres te wanden.

⑤ GARANTIBEVIS

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelkelijk, enkel toegestaan mls uildrukkelijke toestomming van ISC GmbH.
