Producttype	Thermische bosmaaier
Merk	PowerPlus
Model	POWEG8013
Motortype	Luchtgekoelde tweetaktmotor
Cilinderinhoud	42,7 cm³
Nominaal vermogen	1,25 kW
Tankinhoud	0,95 L
Brandstofmengverhouding	40:1 (loodvrije benzine + 2-taktolie)
Snijbreedte (draadkop)	460 mm
Diameter snijdraad	2,4 mm
Snijbreedte (metalen mes)	255 mm
Toerental (draadkop)	8000 min⁻¹
Toerental (mes)	8500 min⁻¹
Bougie	CDK
Geluidsdruk (LpA)	88 dB(A)
Gegarandeerd geluidsvermogen (LwA)	110 dB(A)
Trillingen (aw)	7,5 m/s² (K=1,5)
Brandstof	Benzine (mengsel 40:1)
Belangrijkste functies	Gras, struikgewas, heesters en kleine bomen snijden
Veiligheid	Beschermkap, veiligheidsschakelaar, harnas, noodstop, anti-debris bescherming
Onderhoud	Luchtfilter reinigen, bougie vervangen, carburateur afstellen
Garantie	24 maanden

Veelgestelde vragen - POWEG8013 PowerPlus

Hoe start ik de koude motor?

Zet de schakelaar op ON, druk 3 tot 5 keer op de primer, sluit de choke, trek aan het startkabel tot de motor start, open dan de choke en laat deze warmdraaien.

Welk brandstofmengsel gebruiken?

Gebruik een mengsel van loodvrije benzine en hoogwaardige 2-takt motorolie, in de verhouding 40:1 (40 delen benzine op 1 deel olie). Gebruik nooit pure benzine.

Hoe monteer ik het metalen snijmes?

Plaats de bovenste plaat, het mes, de onderste plaat en de behuizing op de as. Vergrendel de as met een pen, draai dan de moer met de meegeleverde sleutel vast door tegen de klok in te draaien (linkse draad). Draag handschoenen.

Hoe vervang ik de draadspoel?

Zet de motor uit, verwijder de lege spoel, plaats de nieuwe spoel door de draden door de ogen te steken en trek aan de uiteinden om ze los te maken. Tik de kop op de grond om de draad automatisch uit te rollen.

Hoe vaak moet ik het luchtfilter reinigen?

Reinig het luchtfilter regelmatig met warm zeepsop en laat het volledig drogen voordat u het terugplaatst. Vervang het als het versleten is.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd handschoenen, een veiligheidsbril en een gehoorbeschermer. Houd een minimale afstand van 15 meter tot derden. Rook niet tijdens het tanken. Controleer het mes voor elk gebruik.

Hoe bewaar ik het apparaat voor langere tijd?

Tap de brandstoftank leeg, laat de motor stationair draaien tot hij stopt, verwijder de bougie en giet een beetje 2-taktolie in de cilinder. Plaats de bougie terug en berg het gereedschap op een koele, droge plaats op.

Wat te doen als de motor niet start?

Controleer of er benzine in de tank zit, de staat van het luchtfilter en de bougie. Als de motor verzopen is, verwijder dan de bougie en trek meerdere keren aan de starter om overtollige brandstof te verwijderen.

Wat is de garantieperiode?

De garantie is 24 maanden vanaf de aankoopdatum voor de eerste gebruiker. Deze dekt fabricagefouten, maar niet normale slijtage of schade door verkeerd gebruik.

Hoe stel ik het draagharnas af?

Bevestig het harnas aan het daarvoor bestemde oog, stel de lengte zo af dat het mes in werkpositie parallel aan de grond is. De rode snelvrijgaveband moet gemakkelijk bereikbaar zijn.

GEBRUIKSAANWIJZING POWEG8013 PowerPlus

1 BEOOGD GEBRUIK 3
2 OVERZICHT VAN DE ONDERDELEN....3
3 INHOUD VAN DE VERPAKKING....3
4 TOELICHTING VAN DE SYMBOLEN 4
5 BIJKOMENDE VEILIGHEIDSREGELS VOOR BOSMAAIERS......4
6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE....5
7 ASSEMBLAGE 5
7.1 De bosmaaier monteren (Fig. 5)....5
7.2 De bosmaaier verwijderen (Fig. 6)....5
7.3 Fietsstuurhandgreep....6
7.4 Montage van de beschermkap (Fig. 1)....6
7.5 Montage van de spoel (Fig. 2)....6
7.6 Montage van de maaischijf (Fig. 3)....6
7.7 De beschermkap aanbrengen (Fig. 4)....6
7.8 Het draagharnas aanpassen....6
8 BENZINE EN SMERING....7
8.1 Benzine....7
8.1.1 Mengen van benzine en olie in een verhouding van 40:1....7
9 GEBRUIK....7
9.1 Gebruik van het toestel....7
9.2 Gebruik van de riem....7
9.3 Starten van de motor (koude motor)....7
9.4 Starten van de motor (warme motor)....8
9.5 Uitzetten van de motor....8
9.6 Controle van het stationair draaien 8
9.7 Algemene gebruiksinstructies 8
9.8 Werken met de snijdraad....8
9.8.1 Spoeldraadverlenging 9
9.9 Werken met de metalen maaischijf 9
10 REINIGING EN ONDERHOUD....9
10.1 Reiniging van het toestel.... 10

POWERPLUS POWEG8013 NL

10.2 Luchtfilter 10
10.3 Vervanging/instelling van de bougie 10
10.4 Afregeling van de carburator 10
11 PROBLEEMOPLOSSING....11
12 TECHNISCHE GEGEVENS....12
13 GELUID....12
14 TRANSPORT....12
15 OPSLAG....12
16 OPNIEUW IN GEBRUIK NEMEN 13
17 GARANTIE....13
18 MILIEU....13
19 CONFORMITEITSVERKLARING....14

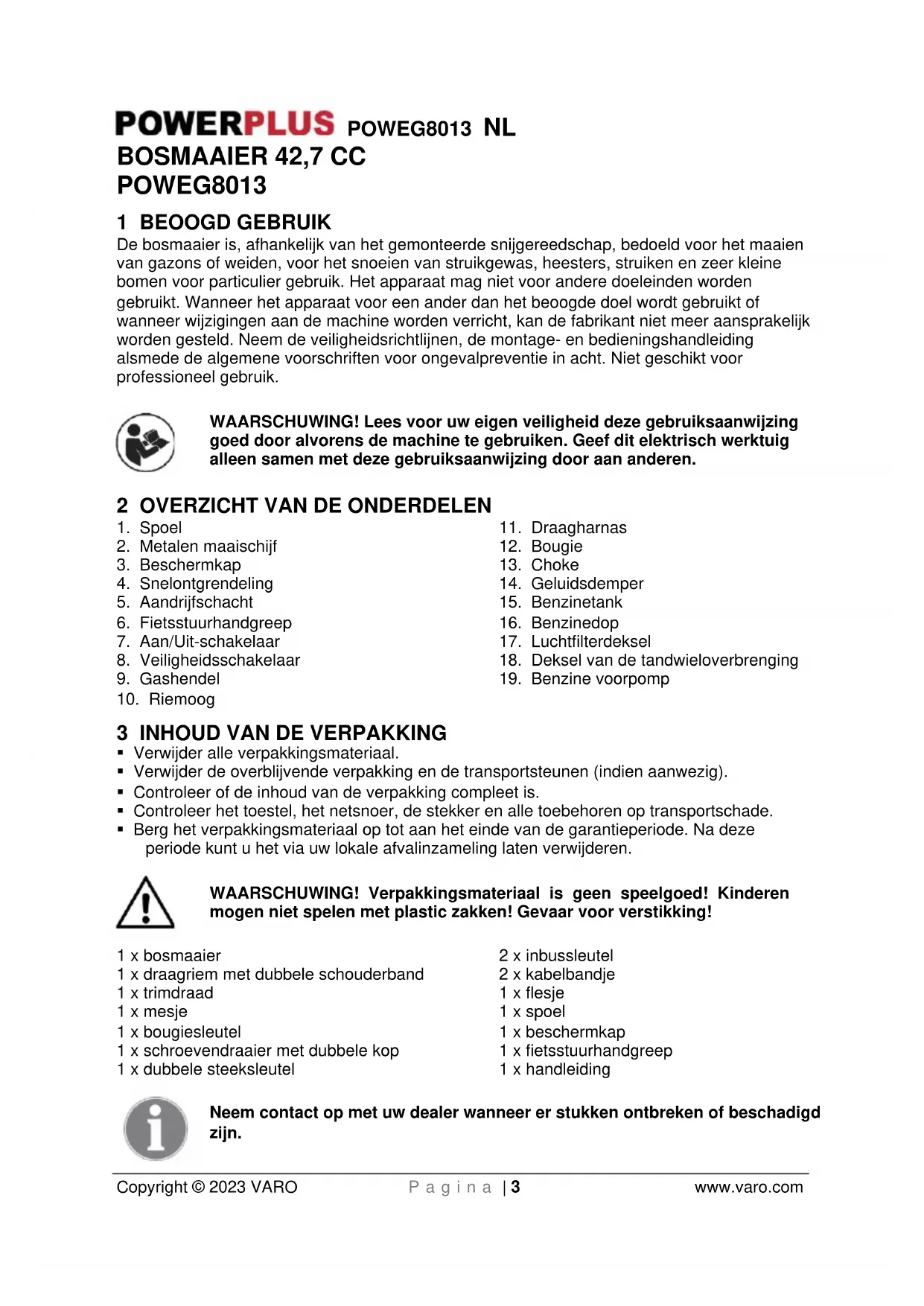

POWERPLUS POWEG8013 NL

BOSMAAIER 42,7 CC

POWEG8013

1 BEOOGD GEBRUIK

De bosmaaier is, afhankelijk van het gemonteerde snijgereedschap, bedoeld voor het maaien van gazons of weiden, voor het snoeien van struikgewas, heesters, struiken en zeer kleine bomen voor particulier gebruik. Het apparaat mag niet voor andere doeleinden worden gebruikt. Wanneer het apparaat voor een ander dan het beoogde doel wordt gebruikt of wanneer wijzigingen aan de machine worden verricht, kan de fabrikant niet meer aansprakelijk worden gesteld. Neem de veiligheidsrichtlijnen, de montage- en bedieningshandleiding alsmede de algemene voorschriften voor ongevalpreventie in acht. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 OVERZICHT VAN DE ONDERDELEN

1. Spoel
2. Metalen maaischijf
3. Beschermkap
4. Snelontgrendeling
5. Aandrijfschacht
6. Fietsstuurhandgreep
7. Aan/Uit-schakelaar
8. Veiligheidsschakelaar
9. Gashendel
10. Riemoog
11. Draagharnas
12. Bougie
13. Choke
14. Geluidsdemper
15. Benzinetank
16. Benzinedop
17. Luchtfilterdeksel
18. Deksel van de tandwieloverbrenging
19. Benzine voorpomp

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 x bosmaaier
1 x draagriem met dubbele schouderband
1 x trimdraad
1 x mesje
1 x bougiesleutel
1 x schroevendraaier met dubbele kop
1 x dubbele steeksleutel
2 x inbussleutel
2 x kabelbandje
1 x flesje
1 x spoel
1 x beschermkap
1 x fietsstuurhandgreep
1 x handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

POWERPLUS POWEG8013 NL

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Lees voor de ingebruikname de handleiding!		Draag goede, stevige handschoenen!
	Gevaar voor lichamelijk letsel of materiële schade.		Draag stevig schoeisel met anti-slipzool!
	CE Conform de Europese toepasselijke standaarden op het gebied van veiligheid.		De uitlaatgassen zijn giftig en hebben een verstikkend effect!
	Houd tijdens het gebruik een minimale afstand van 15 m aan tussen machine en derden!		Draag een goedgekeurde gehoorbescherming en veiligheidsbril!
	Let op voor rondvliegende deeltjes!		LET OP: Brandgevaar! Benzine- en dampen zijn licht ontvlambaar!

5 BIJKOMENDE VEILIGHEIDSREGELS VOOR BOSMAAIERS

• VOLG ALLE WAARSCHUWINGEN en instructies betreffende het gebruik en de installatie van de messen.
• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIAAL DAT HET NIET KAN SNIJDEN – Het wegschieten van het mes kan leiden tot amputatie van armen of benen. Hou personen en dieren op een afstand van 50 voet (15 meter) in alle richtingen. Als het mes tijdens het gebruik vreemde voorwerpen raakt zet dan de machine af en laat het mes tot stilstand komen. Controleer dan het mes op beschadigingen. Gooi het mes altijd weg als het gescheurd of verbogen is.
• INSPECTEER UW TRIMMER EN HULPSTUKKEN VOOR IEDER GEBRUIK – Gebruik ze niet vóór dat alle onderdelen van het mes goed zijn gemonteerd.
• MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN – Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen vóór het uitvoeren van onderhoudswerkzaamheden aan het mes.
• WAARSCHUWING: GEBRUIK GEEN ANDERE BENZINE dan deze aanbevolen in deze handleiding. Volg altijd de instructies in het "benzine en smering"-onderdeel van deze handleiding. Gebruik nooit benzine tot ze goed gemengd is met 2-takt motorolie anders zal dit leiden tot permanente motorbeschadiging en het vervallen van de fabrieksgarantie
• ROOK NOOIT tijdens het bijtanken of het gebruik van het gereedschap.
• GEBRUIK HET TOESTEL NIET ZONDER GELUIDSDEMPER en goed gemonteerd geluidsdemperscherm.
• Laat uw handen of uw lichaam NIET IN CONTACT komen met een hete geluidsdemper of bougiekabel; RAAK deze ook NIET AAN.
• GEBRUIK HET TOESTEL NIET IN VREEMDE LICHAAMSHOUDINGEN, uit balans, met volledig uitgestrekte armen of met één hand. Gebruik altijd beide handen tijdens het gebruik van het toestel met de handgrepen omvat door duim en vingers.
• HEF DE SPOELKOP NIET boven het grondniveau uit tijdens het gebruik. Dit kan leiden tot verwonding van de gebruiker.

POWERPLUS POWEG8013 NL

• GEBRUIK HET TOESTEL NIET VOOR ANDERE DOELEN dan het trimmen van gras of tuin.
• GEBRUIK HET TOESTEL NIET GEDURENDE LANGERE TIJD. Rust regelmatig. WAARSCHUWING: VERWIJDER, VERANDER OF VOEG GEEN ONDERDELEN TOE AAN DIT PRODUCT. Dit kan leiden tot verwondingen en/of het toestel beschadigen en de fabrieksgarantie laten vervallen.
• GEBRUIK DIT TOESTEL NIET ALS U ONDER INVLOED BENT VAN ALCOHOL OF MEDICIJNEN.
• GEBRUIK HET TOESTEL NIET TOTDAT HET AFVALSCHERM EN/OF DE BESCHERMKAP IS GEMONTEERD EN ZICH IN GOEDE STAAT BEVINDT.
• VOEG NIETS TOE, VERWIJDER NIETS EN VERANDER NIETS AAN DE ONDERDELEN VAN DIT PRODUCT. Dit zou kunnen leiden tot persoonlijk letsel en/of schade aan het toestel met verlies van de fabrieksgarantie.
• Gebruik uw toestel NIET in de buurt of in de omgeving van brandbare vloeistoffen of gassen al dan niet binnenshuis of in de openlucht. Dit kan tot een explosie en/of brand leiden.
• GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebuik enkel onze vervangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en de veiligheid van onze producten te maximaliseren. Als u dit niet doet dan kan dit leiden tot slechte prestaties en mogelijke verwondingen. Gebruik enkel de spoelkop die met dit product werd meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vernietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.

6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank
• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.
• Rook niet.
• Vul de machine binnenshuis niet bij.
• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.
• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.
• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren.

7 ASSEMBLAGE

7.1 De bosmaaier monteren (Fig. 5)

• Start met de handschroef van de schacht van het motorblok te verwijderen.
• Duw de voorste schacht (5) van de bosmaaier op de schacht van het motorblok, draai links/rechts en blijf de voorste schacht duwen totdat de veiligheidshendel in de vergrendelopening vastklikt.
• Duw de kap die de veiligheidshendel beschermt naar onder en houd ze neer.
  ■ Zet de handschroef vast.

7.2 De bosmaaier verwijderen (Fig. 6)

■ Maak de handschroef los.

POWERPLUS POWEG8013 NL

- Ontgrendel de vergrendelingshendel door erop te duwen en de voorste schacht (5) van de bosmaaier uit de schacht van het motorblok te trekken.

7.3 Fietsstuurhandgreep

• Maak de schroeven van de handgreep los en plaats de handgreep in de houder zoals getoond op de hoofdfiguur.
• Draai de schroeven terug aan en controleer of ze goed vastzitten.

Waarschuwing: Zorg ervoor dat de handgreep correct wordt gemonteerd en regelmatig wordt gecontroleerd. Onderdelen die niet goed werden gemonteerd vormen een gevaar voor verwondingen.

7.4 Montage van de beschermkap (Fig. 1)

• Monteer de beschermkap zoals in Fig. 1 getoond wordt, let erop dat de bouten moeten vastgezet worden.
• 2 bouten zijn reeds gemonteerd op de beschermkap. Verwijder ze eenvoudigweg uit de schroefopeningen, herplaats de beschermkap en schroef vast aan de aluminium buis (5).

7.5 Montage van de spoel (Fig. 2)

• Monteer onderdeel (B) op de aandrijfas van onderdeel (C).
• Schroef de spoel (A) op de aandrijfas en draai ze met de hand vast.

7.6 Montage van de maaischijf (Fig. 3)

■ Monteer de bovenste flens (E) op de aandrijfas.
- Draai de as van het mes totdat een van de openingen van de bovenste flens uitlijnt met de opening in de tandwielbehuizing (G).
- Stop een vergrendelpen in de opening (G) zodat de as geblokkeerd wordt. Plaats het mes (D), de onderste flens (C) en de flensbehuizing (B) op de aandrijfas. Monteer de moer (A). Gebruik de copsleutel uit de gereedschapset. Hou de handgreep van de sleutel zo dicht als mogelijk tegen de mesbeschermkap. De moer wordt aangespannen wanneer de sleutel tegen de draairichting in wordt gedraaid (linkshandige schroefdraad).

Aandacht! Draag tijdens het werken met het snijgereedschap altijd werkhandschoenen om snijwonden te vermijden.

Aandacht! Gebruik enkel metalen snijmessen die niet beschadigd of verbogen zijn.

Het mes kan verwijderd worden door de instructies in de omgekeerde volgorde uit te voeren.

Aandacht! De boring van het snijmes moet exact overeenstemmen met de diameter van de draaischijf.

7.7 De beschermkap aanbrengen (Fig. 4)

• Monteer de snijdraadafsnijder (A) op de beschermkap (C) m.b.v. een ZT 3.5x12-schroef zoals getoond wordt.
• Monteer het uitbreidingsstuk van de kap (B) op de onderkant van de kap.

7.8 Het draagharnas aanpassen

• Op de voorzijde bevindt zich een makkelijk bereikbare snelontgrendeling.
• Trek de rode riem naar buiten.
• De heupriem en één schouderriem zullen tegelijkertijd automatisch loskomen.

POWERPLUS POWEG8013 NL

8 BENZINE EN SMERING

8.1 Benzine

Gebruik loodvrije benzine gemengd met tweetaktmotorolie in een 40:1 verhouding. Dit garandeert optimale prestaties van het toestel.

Opgelet! Gebruik nooit zuivere benzine in uw toestel. Dit kan de motor onherstelbaar beschadigen en de garantie van het product vernietigen. Gebruik nooit een benzinemengsel dat reeds langer dan 90 dagen werd bewaard.

Opgelet! Gebruik enkel hogekwaliteitstweetaktmotorolie gemengd met een verhouding van 40:1. Gebruik geen tweetaktolie met een aanbevolen mengverhouding van 100:1. In het geval van beschadiging veroorzaakt door onvoldoende smering is er geen aanspraak op de garantie mogelijk.

8.1.1 Mengen van benzine en olie in een verhouding van 40:1

Giet eerst olie in de mengfles en voeg dan de benzine toe om ze met de olie te mengen. Schud de fles goed om een goede menging te bekomen.

Opgelet! Onvoldoende smering vernietigt de aanspraak op de garantie. Benzine en olie moeten in een verhouding van 40:1 gemengd worden.

9 GEBRUIK

9.1 Gebruik van het toestel

Opgelet! Gebruik het toestel niet zonder de beschermkap. Controleer altijd de staat waarin het toestel zich bevindt, vóór u het gebruikt.

Controleer de veiligheid van het toestel vóór u het in gebruik neemt en let speciaal op het volgende:

■ De werking van de aan/uit-knop
■ De gashendel en de vergrendeling ervan
■ De werking van de veiligheidsvoorzieningen
- De stevigheid van het geheel, beschadigingen en versleten snijonderdelen
- De handgrepen/handvaten – deze moeten proper en droog zijn

9.2 Gebruik van de riem

■ Doe de meegeleverde draagriem om.
- Start de motor, zet de gashendel op zijn laagste (traagste) stand en maak de haak van de draagriem vast aan het ophangoog van de machine.
- Stel de lengte van de draagriem zó in dat het blad parallel met de grond komt te staan wanneer u de werkhouding aanneemt. Maak de losse einden van de draagriem vast om te voorkomen dat hij loskomt. Doe dit op een manier die geen gevaar kan opleveren.

9.3 Starten van de motor (koude motor)

Opgelet! Start de motor nooit in de buurt van de plaats waar u hebt bijgetankt.

POWERPLUS POWEG8013 NL

Belangrijk: Snij de snijdraad af op een lengte van 13 cm vóór u het toestel start om overbelasting van de motor tijdens het starten te voorkomen.

• Plaats het toestel op een stevige en vlakke ondergrond. Zorg ervoor dat de snijonderdelen niet in contact komen met andere voorwerpen of met de grond.
  ■ Zet de aan/uit schakelaar (7) in de "ON"-stand.
• Duw 3 tot 5 keer op de voorpomp totdat de luchtbellen verdwenen zijn.

- Schuif de chokehendel (13) naar de stand "N" (dicht).

- Trek een paar keer aan het startkoord om de motor te voorzien van een voldoende hoeveelheid benzine/lucht mengsel. Trek dan krachtig aan het startkoord. Herhaal dit totdat de motor start.

- Schuif de chokehendel (13) naar de stand " | | |" (open).

• Laat de motor draaien tot hij warm genoeg is.
• Geef volgas.
• Laat de motor 10 seconden draaien om hem op te laten warmen. Druk kort op de gashendel (9), de motor gaat nu in stationair toerental.
• Als de motor niet start, herhaal dan stappen 2-10.

Opgelet! Wanneer de motor na twee pogingen nog niet is gestart, probeer hem dan te starten zonder choke. Als zelfs dat nog niet werkt dan is de motor "verzopen". Volg de instructies in het deel "Onderhoud en reiniging" – "Motor start niet".

9.4 Starten van de motor (warme motor)

Een warme motor moet zonder choke worden gestart. Start hem op dezelfde manier als een koude motor maar zet de choke voor het starten ongeveer half open.

9.5 Uitzetten van de motor

■ Laat de gashendel (9) los.
- Schakel de ontsteking uit door te duwen op de aan/uit controleknop (7).

9.6 Controle van het stationair draaien

Als de gashendel niet is ingedrukt dan mogen de snijonderdelen niet draaien wanneer de motor met stationair toerental draait.

Opgelet! Nadat het toestel werd uitgeschakeld draaien de snijgereedschappen nog een paar seconden door.

9.7 Algemene gebruiksinstructies

• Hou tijdens het starten van de motor en het gebruik van het toestel de snijonderdelen uit de buurt van alle lichaamsdelen, in het bijzonder handen en benen.
• Verwijder regelmatig het vuil van de beschermkap, de maaikop en het snijgereedschap. De motor moet hiervoor worden uitgezet.

9.8 Werken met de snijdraad

Opgelet! Gebruik enkel originele snijonderdelen. Het gebruik van metalen draad i.p.v. plastic draad is verboden.

Hou de maaikop altijd dicht bij de grond en beweeg het toestel langzaam heen en weer. Hou de maaikop niet onder een hoek en til hem niet op.

- Snij lang gras in lagen, van boven naar onder.

POWERPLUS POWEG8013 NL

• Wanneer u rond bomen, afsluitingspalen of andere obstakels moet werken, beweeg het toestel dan langzaam rond deze voorwerpen en snij het gras met de punties van de draad
• Vermijd contact met harde voorwerpen (stenen, muren, houten afsluitingen, enz.). De draad kan hierdoor zeer snel verslijten.

9.8.1 Spoeldraadverlenging

Uw toestel is uitgerust met een automatisch tik systeem met dubbele draad. Dit betekent dat beide draden worden verlengd wanneer u met de spoelkop op de grond tikt. Wanneer de draad in het begin langer is dan de opgegeven snijd diameter, dan zal het draadsnijmes de lengte van de draden automatisch aanpassen. Opgelet: Verwijder regelmatig het vuil van het draadsnijmes omdat anders het snijdend effect ervan beperkt zal zijn.

In geval van verminderde snijprestaties:

Start de motor en hou het toestel boven het gras. Tik met de spoelkop tegen de grond. De draad moet automatisch langer worden.

- Wanneer het niet mogelijk meer is om de draad te laten verlengen:

- Schakel het toestel uit.

- Breng de draadspoel op de juiste manier aan en trek goed aan de uiteinden van de draad.

■ Wanneer u de draaduiteinden niet ziet:

- Vervang de draadspoel.

9.9 Werken met de metalen maaischijf

Opgelet! Draag tijdens het werken altijd de riem en geschikte werkkleding. Zorg ervoor dat de maaischijf correct werd gemonteerd. Beschadigde en stompe onderdelen moeten worden vervangen. Er is gevaar voor verwondingen.

- Gebruik de maaischijf op vrije en vlakke ondergronden. Controleer grondig alle te bewerken plaatsen en verwijder alle vreemde voorwerpen. Vermijd contact met stenen, metaal of andere obstakels. De metalen maaischijf kan worden beschadigd en er is ook gevaar voor terugslag.

- Hou tijdens het werken de maaischijf dicht boven de grond en beweeg het toestel zoals een normale zeis heen en weer.

- Hou de maaischiif niet onder een hoek en til het niet op.

- Gebruik het toestel niet voor het biisniiden van heesters, struiken of ondergroei.

- Controleer regelmatig de toestand van de maaischijf. Vervang beschadigde messen onmiddellijk.

10 REINIGING EN ONDERHOUD

OPGELET! Laat onderhouds- en herstelwerkzaamheden die niet in deze handleiding worden beschreven, uitvoeren door een professioneel servicecenter. Gebruik enkel originele vervangonderdelen. Alle onderhouds- en herstelwerkzaamheden moeten worden uitgevoerd met een uitgeschakelde motor en met losgekoppelde ontsteking. Gevaar voor verwondingen! Laat de motor afkoelen voor u er onderhouds- of reinigingswerkzaamheden aan uitvoert. Delen van de motor zijn heet. Er is gevaar voor brandwonden!

• Dit gereedschap voldoet aan de van toepassing ziinde veiligheidsvoorschriften.
• Herstellingen, service en onderhoud mogen enkel worden uitgevoerd door erkende servicecentra/opgeleide technici.
• Er mogen enkel originele vervangonderdelen worden gebruikt voor herstellingen, anders loopt de gebruiker gevaar voor verwondingen.

POWERPLUS POWEG8013 NL

10.1 Reiniging van het toestel

Reinig en verzorg uw toestel regelmatig, zo zal het heel lang goede prestaties leveren.

• Verwijder na elk gebruik het gras en bodemresten van het snijgereedschap.
• Maakt het toestel met een zachte borstel of met een vod proper.
• Het toestel mag niet bespoten worden met water noch erin worden ondergedompeld.
• Gebruik geen detergenten of reinigingsmiddelen. Het toestel kan hierdoor beschadigd raken. Chemische stoffen zouden de plastic onderdelen van het toestel kunnen aantasten.

10.2 Luchtfilter

Het luchtfilter moet regelmatig gereinigd worden zodat stof en vuil verwijderd worden om volgende zaken te voorkomen:

• Slechte werking van de carburator.
• Startproblemen.
  ■ Verlaagd motorvermogen.
• Onnodige slijtage van de motoronderdelen.
• Abnormaal benzineverbruik.

Het luchtfilter vervangen:

- Verwijder het luchtfilterdeksel en verwijder het luchtfilter.

- Was het in een proper en warm sopje.

- Zorg dat het filter droog is vóór u het terugplaatst.

- Een luchtfilter dat gedurende lange tijd in gebruik is, kan nooit meer volledig gereinigd worden. Daarom is het nodig om af en toe het luchtfilter te vervangen.

Opgelet! Gebruik het toestel nooit zonder zijn luchtfilter. Het filter moet proper worden gehouden. Een beschadigd luchtfilter moet door een nieuw exemplaar worden vervangen.

10.3 Vervanging/instelling van de bougie

Opgelet! Versleten bougies of te grote afstanden tussen de elektroden verslechteren de prestaties van de motor.

■ Zet het toestel uit.
■ Haal de bougiekabel van de bougie.
- Schroef de bougie met een bougiesleutel in tegenwijzerzin los. Gebruik geen ander gereedschap om beschadiging te voorkomen.
- Gebruik een controlemal (beschikbaar in gespecialiseerde winkels) en controleer de afstand tussen de elektroden. De afstand moet 0,635 mm bedragen.
- Corrigeer de afstand indien nodig door de gebogen ontstekingselektrode van de bougie voorzichtig te verbuigen.
■ Reinig de bougie met een draadborstel.
- Plaats de gereinigde en afgeregelde bougie terug of vervang de beschadigde bougie door een nieuwe.
- Sluit de bougiekabel terug aan.

10.4 Afregeling van de carburator

De carburator werd reeds tijdens de productie afgeregeld voor optimale prestaties. Wanneer de carburator opnieuw moet afgeregeld worden, laat dit dan doen door een gespecialiseerd servicecenter.

POWERPLUS POWEG8013 NL

PROBLEEM	CONTROLEER	TOESTAND	OORZAAK	OPLOSSING
	Benzine in de carburator?	Geen benzine in de carburator	Benzinefilter verstopt Benzineleiding verstopt	Reinig of vervang Reinig of vervang Contacteer uw dealer
Motor is moeilijk of niet te starten	Benzine in de cilinder?	Geen benzine in de cilinder	Carburator	Contacteer uw dealer
		Geluids-demper nat door benzine	Benzinemengsel te rijk	Open de choke Reinig of vervang het luchtfilter Stel de carburator af
	Vonk aan het einde van de bougiekabel?	Geen vonk	Motorschakelaar uit Elektrisch probleem Veiligheids-schakelaar	Zet de schakelaar aan Contacteer uw dealer Contacteer uw dealer
	Vonk aan de bougie?	Geen vonk	Vonkopening niet juist Koolstof-aanladingen Verzopen met benzine Bougie defect	Stel in op 0,65 mm Reinig of vervang Reinig of vervang Vervang de bougie
Motor draait maar valt stil of kan niet op toerental komen	Luchtfilter	Luchtfilter vuil	Normale slijtage	Reinig of vervang
	Benzinefilter	Benzine-filter vuil	Vuildeeltjes in de benzine	Vervang
	Benzinefilter	Benzine-leiding verstopt	Vuildeeltjes in de benzine	Reinig of vervang
	Bougie	Bougie vuil of versleten	Normale slijtage	Reinig en regel bij of vervang
	Carburator	Foute afregeling Overmatig vuil/afval Rooster gebarsten of geperforeerd	Trillingen	Regel bij Reinig
	Koelsysteem		Langere tijd gebruikt in stoffige/vuile omstandigheden Normale slijtage	Vervang
	Vonkenvanger-rooster
Motor start niet	N.v.t.	N.v.t.	Intern motorprobleem	Contacteer uw dealer

POWERPLUS POWEG8013 NL

Model	POWEG8013
Motor	Luchtgekoelde tweetaktmotor
Cilinderinhoud	42,7 CC
Vermogen	1,25 kW
Inhoud benzinetank	0,95 l
Maaicirkel met snijdraad	460 mm
Draaddiameter	2,4 mm
Maaicirkel met snijmes	255 mm
Toerental grastrimmer	8000 min-1
Toerental bosmaaier	8500 min-1
Bougie	CDK

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA	88 dB(A)
GeluidsvermogenniveauLwA	110 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

7,5 m/s²

K = 1,5 ~m / s^2

14 TRANSPORT

• Zet bij transport van het toestel de motor af.
• De bescherming dient tijdens het transport rond het mes bevestigd worden
• Tijdens het transport in de wagen dient het toestel zo geplaatst te worden zodat er geen benzine kan uitlopen
• Bij verzending van uw apparaat moet de benzinetank volledig leeggemaakt zijn.
• Wanneer u uw apparaat na vervoer uit de wagen, ... haalt zorg er dan voor dat de motor niet op de grond valt. De brandstoftank kan hierdoor zwaar beschadigd worden.

15 OPSLAG

Waarschuwing! Het niet opvolgen van de volgende instructies kan leiden tot afzettingen in de carburator en tot onherstelbare schade.

• Voer alle aanbevelingen m.b.t. onderhoud uit zoals vermeld in het hoofdstuk "Onderhoud en zorg".
• Reinig de buitenkant van de motor, de asschacht, de beschermkap en het snijdraadgeheel.
• Laat de benzine uit de tank lopen.
• Start de motor na het aflaten van de benzine.
• Laat de motor stationair draaien tot hij stilvalt. Hierdoor blijft er geen benzine in de carburator achter.
• Laat de motor afkoelen (gedurende ongeveer 5 minuten).
  ■ Verwijder de bougie met de bougiesleutel.
• Giet een beetje 2-taktmotorolie in de verbrandingskamer. Trek een paar keer aan het startkoord zodat de olie zich kan verspreiden. Plaats de bougie terug.

POWERPLUS POWEG8013 NL

- Bewaar het toestel op een koele en droge plek, uit de buurt van vuurbronnen zoals oliebranders, waterverwarmers, enz.

16 OPNIEUW IN GEBRUIK NEMEN

• Verwijder de bougie en trek krachtig aan het startkoord om de olie uit de verbrandingskamer te verwijderen.
  ■ Reinig de bougie of vervang ze indien nodig.
• Maak het toestel klaar om opnieuw te worden gebruikt en vul de tank met het juiste mengsel van benzine en olie (40:1).

17 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

18 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.

POWERPLUS POWEG8013 NL

19 CONFORMITEITSVERKLARING

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Bosmaaier op benzine

Handelsmerk: PowerPlus

Model: POWEG8013

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2006/42/EC

2014/30/EU

2000/14/EC Bijlage V LwA

Measured 106 dB(A)

Guaranteed 110 dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN ISO 11806-1 : 2011

EN ISO 14982 : 2009

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove, MSc. EE.

Regelgevings- en compliance manager
