POWEG8013 - Křovinořez PowerPlus - Bezplatný návod k obsluze

Typ výrobku	Motorový křovinořez
Značka	PowerPlus
Model	POWEG8013
Typ motoru	Dvoutaktní motor chlazený vzduchem
Objem válce	42,7 cm³
Jmenovitý výkon	1,25 kW
Objem nádrže	0,95 L
Poměr palivové směsi	40:1 (bezolovnatý benzín + olej pro 2-taktní motory)
Šířka sečení (strunová hlava)	460 mm
Průměr struny	2,4 mm
Šířka sečení (kovový nůž)	255 mm
Otáčky (strunová hlava)	8000 min⁻¹
Otáčky (nůž)	8500 min⁻¹
Zapalovací svíčka	CDK
Hladina akustického tlaku (LpA)	88 dB(A)
Garantovaná hladina akustického výkonu (LwA)	110 dB(A)
Vibrace (aw)	7,5 m/s² (K=1,5)
Palivo	Benzín (směs 40:1)
Hlavní funkce	Sekání trávy, křovin, keřů a malých stromků
Bezpečnost	Ochranný kryt, bezpečnostní spínač, postroj, nouzové zastavení, ochrana proti odlétajícím předmětům
Údržba	Čištění vzduchového filtru, výměna svíčky, seřízení karburátoru
Záruka	24 měsíců

Často kladené otázky - POWEG8013 PowerPlus

Jak nastartovat studený motor?

Přepněte vypínač do polohy ON, 3-5krát stiskněte primer, zavřete sytič, táhněte za startovací lanko, dokud motor nenastartuje, poté otevřete sytič a nechte motor zahřát.

Jakou palivovou směs použít?

Použijte směs bezolovnatého benzínu a kvalitního oleje pro 2-taktní motory v poměru 40:1 (40 dílů benzínu a 1 díl oleje). Nikdy nepoužívejte čistý benzín.

Jak namontovat kovový secí nůž?

Umístěte horní desku, nůž, spodní desku a kryt na hřídel. Zablokujte hřídel kolíkem, poté utáhněte matici přiloženým klíčem otáčením proti směru hodinových ručiček (levý závit). Používejte rukavice.

Jak vyměnit cívku se strunou?

Vypněte motor, vyjměte prázdnou cívku, vložte novou cívku a provlékněte struny očky, poté zatáhněte za konce, aby se uvolnily. Klepněte hlavou o zem pro automatické vysunutí struny.

Jak často čistit vzduchový filtr?

Čistěte vzduchový filtr pravidelně vlažnou mýdlovou vodou a nechte jej zcela uschnout před opětovným nasazením. Pokud je opotřebovaný, vyměňte jej.

Jaká jsou základní bezpečnostní pravidla?

Vždy používejte rukavice, ochranné brýle a sluchátka. Udržujte minimální vzdálenost 15 metrů od ostatních osob. Při tankování nekuřte. Před každým použitím zkontrolujte nůž.

Jak zařízení uskladnit na delší dobu?

Vypusťte palivovou nádrž, nechte motor běžet na volnoběh až do zastavení, vyjměte svíčku a nalijte do válce trochu oleje pro 2-taktní motory. Zpět nasaďte svíčku a uložte nářadí na chladné a suché místo.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je v nádrži benzín, stav vzduchového filtru a svíčky. Pokud je motor zaplavený, vyjměte svíčku a několikrát zatáhněte za startér, aby se odstranil přebytečný benzín.

Jaká je záruční doba?

Záruka je 24 měsíců od data nákupu pro prvního uživatele. Kryje výrobní vady, ale ne běžné opotřebení ani poškození způsobené nesprávným použitím.

Jak nastavit nosný postroj?

Připevněte postroj k určenému oku, nastavte délku tak, aby nůž byl v pracovní poloze rovnoběžně se zemí. Červený popruh pro rychlé odepnutí musí být snadno přístupný.

NÁVOD K OBSLUZE POWEG8013 PowerPlus

2000/14/EC Tillæg V LwA

Measured 106 dB(A)

Guaranteed 110 dB(A)

1 URČENÉ POUŽITÍ....3
2 POPIS (OBRÁZEK A)....3
3 OBSAH BALENÍ....3
4 SYMBOLY 4
5 SPECIÁLNÍ BEZPEČNOSTNÍ POKYNY PRO KŘOVINOŘEZY ..... 4
6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU....5
7 MONTÁŽ....5
7.1 Sestavení křovinořezu (obrázek 5)....5
7.2 Sundání křovinořez (obrázek 6)....5
7.3 Řidítkové madlo 5
7.4 Montáž ochranného krytu (obrázek 1)....6
7.5 Montáž vyžínače (obrázek 2)....6
7.6 Montáž žacího nože (obrázek 3)......6
7.7 Instalace krytu před úlomky (obrázek 4) ......6
7.8 Nastavení postroje....6
8 PALIVO A MAZIVA 6
8.1 Palivo....6
8.1.1 Směs benzínu a oleje v poměru 40:1....7
9 OBSLUHA 7
9.1 Provoz zařízení....7
9.2 Používání popruhu....7
9.3 Spouštění stroje (studený motor) 7
9.4 Spouštění stroje (teplý motor) 8
9.5 Vypnutí stroje....8
9.6 Kontrola volnoběhu motoru 8
9.7 Obecné provozní pokyny....8
9.8 Práce s pružinovým vřetenem....8
9.8.1 Prodlužování řezací struny....8
9.9 Práce s kovovým žacím nožem....8
10 ČIŠTĚNÍ A ÚDRŽBA....9
10.1 Čištění zařízení 9

POWERPLUS POWEG8013 CS

10.2 Vzduchový filtr 9
10.3 Výměna / nastavení zapalovací svíčky 10
10.4 Seřízení karburátoru 10
11 ŘEŠENÍ PROBLÉMŮ 11
12 TECHNICKÉ ÚDAJE....12
13 HLUČNOST 12
14 PŘEPRAVA....12
15 USKLADNĚNÍ 12
16 NOVÉ ZAHÁJENÍ PROVOZU....13
17 ZÁRUKA....13
18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......13
19 PROHLÁŠENÍ O SHODĚ 14

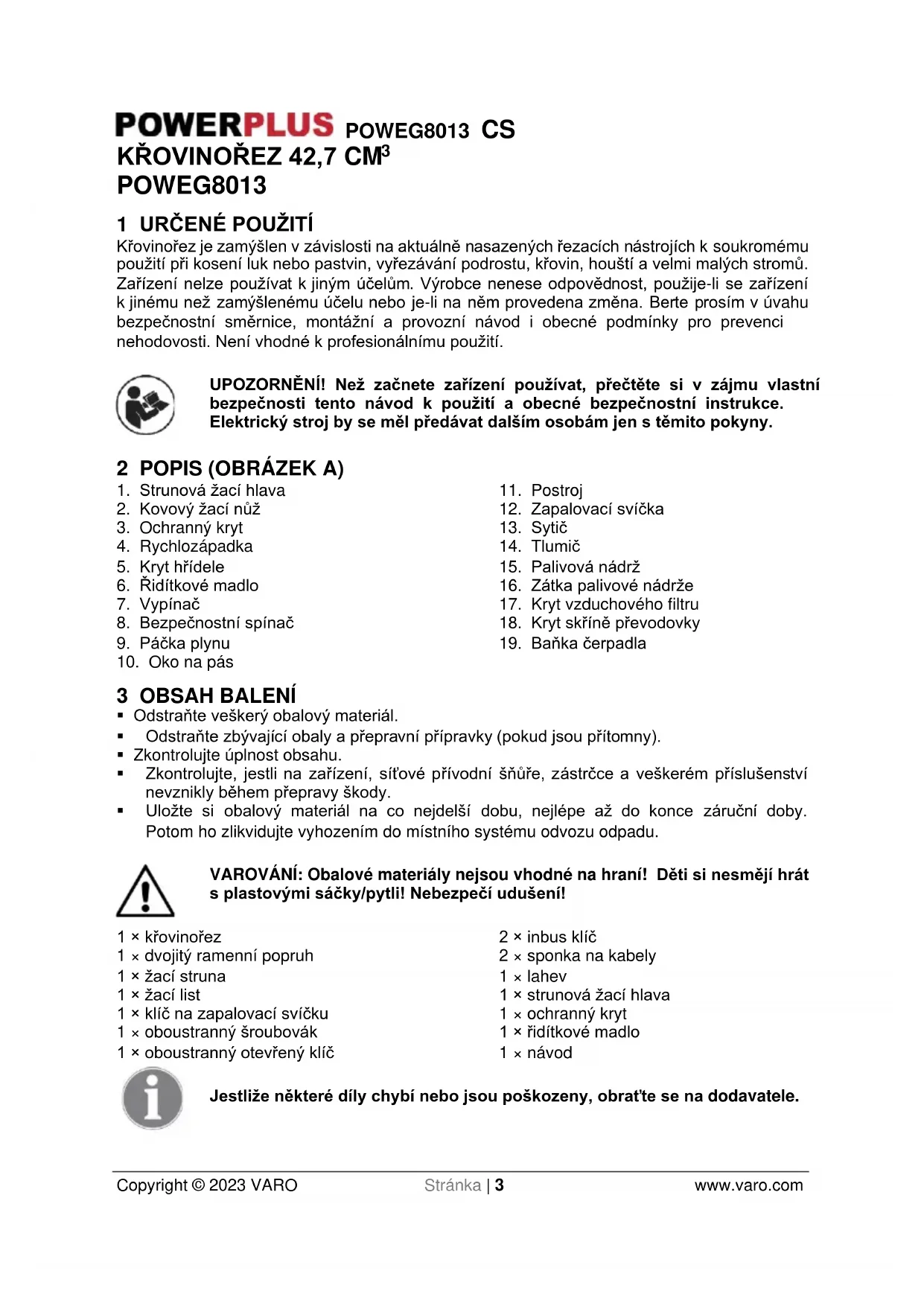

POWERPLUS POWEG8013 CS KŘOVINOŘEZ 42,7 CM³ POWEG8013

1 URČENÉ POUŽITÍ

Křovinořez je zamýšlen v závislosti na aktuálně nasazených řezacích nástrojích k soukromému použití při kosení luk nebo pastvin, vyřezávání podrostu, křovin, houští a velmi malých stromů. Zařízení nelze používat k jiným účelům. Výrobce nenese odpovědnost, použije-li se zařízení k jinému než zamýšlenému účelu nebo je-li na něm provedena změna. Berte prosím v úvahu bezpečnostní směrnice, montážní a provozní návod i obecné podmínky pro prevenci nehodovosti. Není vhodné k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBRÁZEK A)

1. Strunová žací hlava
2. Kovový žací nůž
3. Ochranný kryt
4. Rychlozápadka
5. Kryt hřídele
6. Ridítkové madlo
7. Vypínač
8. Bezpečnostní spínač
9. Páčka plynu
10. Oko na pás
11. Postroj
12. Zapalovací svíčka
13. Sytič
14. Tlumič
15. Palivová nádrž
16. Zátka palivové nádrže
17. Kryt vzduchového filtru
18. Kryt skříně převodovky
19. Baňka čerpadla

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).
  ■ Zkontrolujte úplnost obsahu.
• Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky/pytli! Nebezpečí udušení!

1 × křovinořez
1 × dvojitý ramenní popruh
1 × žací struna
1 × žací list
1 × klíč na zapalovací svíčku
1 × oboustranný šroubovák
1 × oboustranný otevřený klíč

2 × inbus klíč
2 × sponka na kabely
1 × lahev
1 × strunová žací hlava
1 × ochranný kryt
1 × řidítkové madlo
1 × návod

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na dodavatele.

POWERPLUS POWEG8013 CS

4 SYMBOLY

V tomto návodu nebo na stroji se používají následující symboly:

		Před použitím si přečtěte návod k použití.			Noste pevnou obuv s protiskluzovými podrážkami!
		Označuje riziko úrazu nebo poškození stroje.			Noste schválené pomůcky k ochraně sluchu a bezpečnostní brýle.
		V souladu se základními platnými bezpečnostními normami dle evropských směrnic.			Noste dobré a pevné rukavice!
		Při použití zachovávejte vzdálenost minimálně 15 m mezi strojem a třetími osobami.			POZOR: na riziko požáru! Benzín a jeho výpary se snadno vznítí!
		Dávejte pozor na částice odletující od řezacího zařízení.			Výfukové plyny jsou jedovaté a mohou způsobit udušení!

5 SPECIÁLNÍ BEZPEČNOSTNÍ POKYNY PRO KŘOVINOŘEZY

• ŘIĐTE SE VŠEMI UPOZORNĚNÍMI a pokyny upravujícími provoz a instalaci čepele.
• ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 50 stop (15 metrů) ve všech směrech. Pokud nůž za provozu narazí na cizí předmět, vypněte motor a nechte nůž se zastavit. Potom zkontrolujte, zda není čepel poškozena. Pokud je nůž ohnutý nebo prasklý, vyhodťe ho.

- VYŽÍNAČ A NÁSTAVCE VŽDY PŘED POUŽITÍM PROHLÉDNĚTE – nikdy zařízení nepoužívejte, nebyly-li všechny nástavce řádně nainstalovány.

- NÜŽ SE PO UVOLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající nůž může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujistěte se, že se dobíhající čepel zastavila.

- VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ PALIVO než které se doporučuje v návodu. Vždy se řídte pokyny z tohoto návodu v odstavci o palivu a mazivech. Nikdy nepoužívejte benzín, není-li správně smíšen s olejem pro dvoutaktní motory. Výsledkem bude trvalé poškození motoru a ztráta platnosti záruky výrobce.

■ NEKURTE při doplňování paliva ani při práci se zařízením.

■ NEPROVOZUJTE ZAŘÍZENÍ BEZ TLUMIČE a řádně nainstalovaného krytu tlumiče.

- NEDOTÝKEJTE SE horkého tlumiče nebo kabelu zapalovací svíčky ani nedovolte, aby s nimi příšly do kontaktu vaše ruce nebo tělo.

■ NEPROVOZUJTE ZAŘÍZENÍ V NEPOHODLNÝCH POLOHÁCH, když nejste v rovnováze, když máte natažené paže ani jednou rukou. Vždy používejte obě ruce a zařízení držte palci a prsty tak, že jimi uchopíte rukojeti.

- NEZVEDEJTE STRUNOVOU HLAVU nad úroveň země za provozu zařízení. Mohlo by dojít k úrazu pracovníka obsluhy.

ZARÍZENÍ NEPOUŽÍVEJTE K ÚCELŮM JINÝM než k vyžínání trávy a úpravám zahrady.

■ NEPROVOZUJTE ZAŘÍZENÍ PO DLOUHOU DOBU. Pravidelně odpočívejte.

■ NEPROVOZUJTE ZAŘÍZENÍ, JSTE-LI POD VLIVEM ALKOHOLU NEBO LÉKŮ.

POWERPLUS POWEG8013 CS

• NEPROVOZUJTE ZAŘÍZENÍ, NENÍ-LI NASAZEN ŠTÍT NEBO KRYT CHRÁNÍCÍ PŘED ODI ETUJÍCÍMI ÚI LOMKY A POKUD NENÍ V DOBRÉM STAVU.
• K TOMUTO VÝROBKU NIC NEPŘIDÁVEJTE, NIC Z NĚHO NEODEBÍREJTE A NIC NA NĚM NEMĚNTE. Pokud to uděláte, může dojít k úrazu a/nebo k poškození zařízení a záruka výrobce pozbude platnosti.
• NEPROVOZUJTE zařízení v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Mohlo by dojít k výbuchu nebo požáru.
• NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobků. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástroj. Použití podobných nástrojů způsobí neplatnost tovární záruky a může vést k vážným úrazům.

6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU

VAROVÁNÍ: Při zacházení s palivy bud'te zvláště opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující pokyny:

• Používeite jen schválenou nádobu.
• Nikdy nesundávejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout, a teprve potom tankujte.
  ■ Nekuřte.
  ■ Nikdy do stroje nedoplňuite palivo uvnitř budov.
• Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, například ohřívač vody.
• Jestliže se palivo vylije, nesnažte se spustit motor, ale přemístěte stroj pryč od místa vylití, a teprve potom startuite.
• Po doplnění paliva vždy vraťte na místo víčko palivové nádrže a pevně ho utáhněte.
  ■ Pokud nádrž vypouštíte, je vhodné to udělat venku.

7 MONTÁŽ

7.1 Sestavení křovinořezu (obrázek 5)

■ Začněte povolením šroubového úchytu na hřídeli jednotky motoru.
- Nasuňte přední hřídel (5) plotostřihu na hřídel motorové jednotky, otočte doleva/doprava a tlačte na přední hřídel, dokud bezpečnostní páka nezacyakne do otvoru zajištění.
■ Stiskněte kryt, který chrání bezpečnostní páku dolů a držte ho tam.
- Utáhněte šroubový úchyt.

7.2 Sundání křovinořez (obrázek 6)

- Odšroubuite šroubový úchvt.

Stisknutím uvolněte bezpečnostní páku a vytáhněte přední hřídel (5) plotostřihu z hřídele motorové jednotky.

7.3 Řidítkové madlo

• Povolte šrouby v madle a vložte ho do držáku tak, jak je patrné z hlavní ilustrace.
  ■ Znovu utáhněte šrouby a ověřte jejich řádné utažení.

Varování: Ujistěte se, že je držák řádně nasazen a pravidelně jej kontrolujte. Díly, které nejsou řádně namontovány, představují nebezpečí úrazu.

POWERPLUS POWEG8013 CS

7.4 Montáž ochranného krytu (obrázek 1)

• Namontujte ochranný kryt, jak ukazuje obrázek 1, všimněte si, že šrouby by měly být utaženy.
• Na ochranném krytu už jsou osazeny dva upevňovací šrouby. Nejprve je vyjměte z otvorů, pak ochranný kryt dejte opět na místo a přišroubujte ho k hliníkové trubce (5).

7.5 Montáž vyžínače (obrázek 2)

• Nasad'te díl (B) na výstupní hřídel dílu (C).
• Našroubujte strunovou hlavu (A) na výstupní hřídel a utáhněte ji rukou.

7.6 Montáž žacího nože (obrázek 3)

• Připevněte horní desku (E) k výstupní hřídeli.
• Otáčejte hřídelí nože, dokud nebude jeden z otvorů v horní desce zarovnán s otvorem v krytu převodovky (G).
• Vložte do otvoru (H) pojistný čep tak, aby byla hřídel zajištěna. Umístěte nůž (D), spodní desku (C) a skřín desky (B) na výstupní hřídel. Nasad'te matici (A). Používejte nástrčný klíč ze sady nástrojů. Držte rukojeť klíče co nejblíže ke krytu nože. Matice je utažena, když se klíč otočí proti směru otáčení (levý závit).

Pozor! Během práce s řezacím zařízením noste vždy pracovní rukavice, abyste se vyhnuli poranění při řezání.

Pozor! Používejte pouze kovové žací nože, které jsou nepoškozené a nezohýbané.

Žací nůž lze sejmout stejným postupem v opačném pořadí.

Pozor! Průměr otvoru žacího nože musí přesně sedět s průměrem otočného talíře.

7.7 Instalace krytu před úlomky (obrázek 4)

■ Upevněte strunovou řezačku (A) ke štítu (C) šroubem ST3.5x12, jak je znázorněno.
- Připojte prodloužení štítu (B) ke dnu štítu.

7.8 Nastavení postroje

• Na přední straně je snadno dostupná rychlozápadka.
  ■ Vytáhněte červený popruh.
• Boční popruh a jeden ramenní popruh se automaticky uvolní ve stejnou dobu.

8 PALIVO A MAZIVA

8.1 Palivo

Používejte bezolovnatý benzín s olejem pro dvoutaktní motory v poměru 40:1. To zajistí optimální výkon motoru.

Upozornění! Ve svém zařízení nikdy nepoužijte čistý benzín. Mohli byste motor trvale poškodit a ztratit veškeré nároky na záruku za tento výrobek. Nikdy nepoužijte palivovou směs skladovanou déle než 90 dní.

Upozornění! Používejte pouze prvotřidní olej na dvoutakty s mísením v poměru 40:1. Nepoužívejte olej na dvoutakty s doporučeným mísicím poměrem 100:1. V případě poškození způsobeným nedostatečným mazáním nebude možné požadovat záruční plnění.

POWERPLUS POWEG8013 CS

8.1.1 Směs benzínu a oleje v poměru 40:1

Začněte nalitím oleje do míchací lahve a poté přidáním benzínu, aby se olej dobře promíchal. Lahvičku dobře protřepejte, aby se ingredience dobře promíchaly.

Upozornění! Nedostatečné mazání vylučuje záruční nároky. Benzín a olej je třeba míchat v poměru 40:1.

9 OBSLUHA

9.1 Provoz zařízení

Pozor! Nepoužívejte zařízení bez ochranného krytu. Stav zařízení zkontrolujte vždy před jeho použitím.

Než uvedete zařízení do provozu, zkontrolujte jeho bezpečnost, zvláště pokud jde o následující body:

• Spínač zapnutí/vypnutí
• Páčka plynu a její držák
  ■ Provoz ochranných mechanismů
• Pevnost, poškození a opotřebování řezacích součástí
• Rukojeti / páčky – musejí být čistě a suché.

9.2 Používání popruhu

• Nasad'te připojený postroj.
• Zapněte motor, vrat'te páčku škrticí klapky na nejnižší otáčky a připevněte postroj na závěsnou část stroje.
• Upravte délku postroje tak, aby byl nůž žací hlavy v pracovní poloze rovnoběžně se zemí. Aby se zabránilo pronášení postroje během provozu, upevněte volný konec postroje tak, aby nepředstavoval žádné nebezpečí.

9.3 Spouštění stroje (studený motor)

Pozor! Nikdy nestartujte motor v blízkosti místa tankování.

Důležité: Před nastartováním zkrat'te žací strunu na 13 cm, abyste se vyhnuli přetížení motoru při spouštění.

• Položte zařízení na pevný a rovný povrch. Ujistěte se, že se řezací součásti nedotýkají ničeho na zemi.
• Přepněte hlavní spínač zapnout / vypnout (7) do polohy „ON“.
  Stiskněte baňku startovacího čerpadla 3 až 5 krát, dokud nebudou vzduchové bubliny pryč.

- Přepněte páčku sytiče (13) do polohy označené „N“ (CLOSE).

- Zatáhněte několikrát za startovací šňůru, abyste dodali do motoru dostatek směsi paliva a vzduchu. Tahejte, dokud se stroj nerozběhne.

- Přepněte páčku sytiče (13) do polohy označené " | ↓ |" (ON).

- Nechte stroj běžet, dokud se dostatečně nezahřeje.

- Dejte plný plyn.

- Nechte motor v chodu 10 vteřin, aby se zahřál. Krátce postrčte plynovou páčku (9), motor se přepne na volnoběh.

■ Jestliže motor nenastartuje, opakujte kroky 2-10.

POWERPLUS POWEG8013 CS

Pozor! Jestliže motor nenastartuje po dvou pokusech, zkuste nastartovat bez sytiče. Jestliže nezabere ani to, je motor "přesycen". Řid'te se pokyny uvedenými v kapitole "Údržba a čištění" - "Motor nestartuje".

9.4 Spouštění stroje (teplý motor)

Teplý motor se spouští bez sytiče. Startujte stejně jako se studeným motorem, jen použijte startovací napůl otevřenou polohu.

9.5 Vypnutí stroje

■ Povolte páku plynu (9).
- Vypněte zapalování stiskem na spínači zapnout / vypnout (7).

9.6 Kontrola volnoběhu motoru

Není-li páčka plynu stisknuta, nesmějí se řezací součásti při volnoběhu pohybovat.

Pozor! Po vypnutí zařízení se řezací nástavec bude otáčet ještě několik vteřin.

9.7 Obecné provozní pokyny

• Při spouštění stroje a za jeho provozu si držte řezací díly mimo dosah částí těla. Zvláště rukou a nohou.
• Pravidelně odstraňujte nečistoty z ochranného krytu, žacího nástroje a mechanismu. Během těchto činností musí být stroj vypnutý.

9.8 Práce s pružinovým vřetenem

Pozor! Používejte jen originální řezací díly. Je zakázáno používat kovový drát namísto plastové struny.

Řezací nástavec držte vždy v blízkosti země a pomalu jím pohybujte sem a tam. Žací nástroj nedržte pod úhlem a nezvedejte jej do výšky.

■ Dlouhou trávu řežte ve vrstvách od špičky dolů.
- Při vyžínání kolem stromů, plotových tyčí nebo jiných překážek pohybujte mechanismem pomalu kolem předmětů a trávu řežte konečky struny.
- Vyhýbejte se kontaktu s pevnými předměty (kameny, zdmi, dřevěnými ploty atd.). Struna se může velmi rychle opotřebovat.

9.8.1 Prodlužování řezací struny

Vaše zařízení je vybaveno automatickým dvoustrunným poklepávacím mechanismem, tj. obě struny se prodlouží, když poklepete řezacím nástrojem o zem. Jsou-li struny na začátku delší než daný řezací průměr, čepel na přiříznutí struny jejich délku automaticky upraví. Pozor! Z čepele na přiříznutí struny pravidelně odstraňujte nečistoty. Jinak bude řezný účinek omezen. V případě, že se řezný účinek zmenšuje:

Spust'te motor a držte zařízení nad trávou. Klepněte řezacím nástrojem o zem. Struna se automaticky prodlouží.

■ Pokud strunu nelze prodloužit:
– Vypněte zařízení.
– Zasuňte řádně vřeteno a silně zatáhněte za konec struny.
■ Nevidíte-li konce struny:
– Vyměňte strunové vřeteno.

9.9 Práce s kovovým žacím nožem

Pozor! Během práce vždy mějte nasazený popruh a noste vhodné pracovní oblečení. Ubezpečte se, že je řezací list řádně namontován. Poškozené a tupé díly zařízení je třeba vyměnit. Hrozí nebezpečí úrazu.

POWERPLUS POWEG8013 CS

• Řezací list používejte na volném a plochém povrchu. Pečlivě si zkontrolujte oblasti, na nichž budete pracovat, a odstraňte z nich cizí předměty. Vyhýbejte se kontaktu s kameny, kovem a jinými překážkami. Kovový Řezací kotouč by se mohl poškodit a je zde i riziko zpětného rázu.
• Během práce držte řezací nástavec blízko nad zemí a zařízením pohybujte jako běžnou kosou ze strany na stranu.
• Řezací nástavec nedržte pod úhlem a nezvedejte jej do výšky.
• Zařízení nepoužívejte na řezání keřů, chrastí nebo nízkého podrostu.
• Pravidelně kontrolujte stav řezacího listu a poškozené řezací listy vyměňujte.

10 ČIŠTĚNÍ A ÚDRŽBA

POZOR! Všechny opravy a údržbu nepopsané v tomto návodu zadávejte profesionální servisní dílně. Používejte jen originální náhradní díly. Veškerou údržbu a čištění je třeba provádět pouze tehdy, když je motor vypnut a zapalování odpojeno. Nebezpečí úrazu! Nechte stroj vychladnout a teprve poté se pouštějte do údržby nebo čištění. Části motoru jsou horké. Hrozí nebezpečí popálení!

• Tento nástroj vyhovuje příslušným bezpečnostním předpisům.
• Opravy, servis a údržbu musejí provádět výhradně oprávněné servisní dílny / vyškolení profesionálové.
• Při opravách je dovoleno používat pouze originální náhradní díly; jinak obsluze hrozí nebezpečí úrazu.

10.1 Čištění zařízení

Podrobujte své zařízení pravidelnému čištění a péči. Bude vám za to dobře sloužit po dlouhou dobu.

■ Po každé operaci odstraňte z řezacího nástavce trávu a půdu.
■ Zařízení čistěte měkkým kartáčkem nebo hadrem.
■ Na zařízení se nesmí stříkat vodou ani se nesmí do vody ponořovat.
- Nepoužívejte prací ani čisticí roztoky. Zařízení se může poškodit. Chemické látky mohou negativně ovlivnit plastové díly zařízení.

10.2 Vzduchový filtr

Vzduchový filtr by měl být pravidelně čištěn s odstraněním prachu a nečistot, aby se předešlo:

■ selhání karburátoru.
■ problémům se startováním.
■ poklesu výkonu motoru.
- zbytečnému opotřebení dílů motoru.
■ neobvyklé spotřebě paliva.

Čištění vzduchového filtru:

• Odsvorkuite kryt vzduchového filtru a vviměte vzduchový filtr.
  ■ Filtr vymvite v čisté, teplé mýdlové vodě.
  ■ Ujistěte se před opětovným vložením, že filtr je suchý.
• Vzduchový filtr používaný po dlouhou dobu nelze nikdy úplně vyčistit. Proto je čas od času třeba vyměnit vzduchový filtr za nový.

Pozor! Nepoužívejte zařízení bez vzduchového filtru. Filtr je třeba udržovat čistý. Poškozený filtr se musí nahradit novým.

POWERPLUS POWEG8013 CS

10.3 Výměna / nastavení zapalovací svíčky

Pozor! Opotřebované zapalovací svíčky nebo příliš velká vzdálenost mezi kontakty přerušovače snižují výkon motoru.

• Odpojte zařízení.
• Odpojte kabel zapalovací svíčky od zapalovací svíčky.
• Zapalovací svíčku odšroubujte proti směru pohybu hodinových ručiček klíčem na zapalovací svíčky. Nepoužívejte jiný nástroj k tomu, abyste zabránili poškození.
• Použijte kontrolní šablonu (k dostání ve specializovaných obchodech) a zkontrolujte vzdálenost mezi kontakty přerušovače. Vzdálenost musí činit 0,635 mm.
• V případě potřeby upravte vzdálenost opatrným přihnutím zápalné klenby zapalovací svíčky.
• Vyčistěte zapalovací svíčku drátěným kartáčem.
• Vložte vyčištěnou a nastavenou zapalovací svíčku nebo vyměňte poškozenou za novou.
• Znovu zapojte kabel zapalovací svíčky.

10.4 Seřízení karburátoru

Karburátor byl na optimální výkon seřízen již ve výrobě. Je-li třeba seřídit karburátor znovu, zadejte tuto práci specializované dílně.

11 ŘEŠENÍ PROBLÉMŮ

PROBLÉM	KONTROLA	STAV	PŘÍČINA	NÁPRAVA
Motor má vrtochy – startuje obtížně/ nestartuje	▪ Palivo v karburátoru	▪ Žádné palivo v karburátoru	▪ Palivové sítko ucpané▪ Palivové vedení ucpané	▪ Vyčistěte nebo vyměňte▪ Vyčistěte nebo vyměňte▪ Konzultujte s obchodníkem
	▪ Palivo ve válci	▪ Žádné palivo ve válci	▪ Karburátor	▪ Konzultujte s obchodníkem
		▪ Tlumič vlhký od paliva	▪ Palivová směs příliš bohatá	▪ Otevřete sytič▪ Vyčistěte nebo vyměňte vzduchový filtr▪ Nastavení karburátoru
	▪ Jiskra na konci kabelu svíčky	▪ Žádná jiskra	▪ Vypnutý vypínač▪ Elektrický problém▪ Bezpečnostní spínač	▪ Zapněte spínač▪ Konzultujte s obchodníkem▪ Konzultujte s obchodníkem
	▪ Jiskra na zapalovací svíčce	▪ Žádná jiskra	▪ Vzdálenost elektrod zapalovací svíčky je nesprávná▪ Pokrytá uhlíkem▪ Zašpiněná palivem▪ Vadná zapalovací svíčka	▪ Upravte na 0,65 mm▪ Vyčistěte nebo vyměňte▪ Vyčistěte nebo vyměňte▪ Vyměňte svíčku
Motor běží, ale zhasíná nebo řádně neakceleruje	▪ Vzduchový filtr	▪ Vzduchový filtr je znečištěný	▪ Normální opotřebení	▪ Vyčistěte nebo vyměňte
	▪ Palivový filtr	▪ Palivový filtr je znečištěný	▪ Rezidua nečistot v palivu	▪ Vyměňte
	▪ Palivový filtr	▪ Palivový otvor ucpán	▪ Rezidua nečistot v palivu	▪ Vyčistěte nebo vyměňte
	▪ Zapalovací svíčka	▪ Zapalovací svíčka znečištěná / opotřebova ná	▪ Normální opotřebení	▪ Vyčistěte a seřídte nebo vyměňte
	▪ Karburátor	▪ Nesprávné seřízení▪ Přílišné znečištění / úlomky suti▪ Sítko prasklé nebo perforované	▪ Vibrace▪ Rozšířený provoz ve znečištěných / prašných lokalitách▪ Normální opotřebení	▪ Seřídte▪ Vyčistěte▪ Vyměňte
	▪ Chladíc systém▪ Sít'ka lapače jisker
Motor nenabíhá	▪ nevztahuje se	▪ nevztahuje se	▪ Vnitřní problém motoru	▪ Konzultujte s obchodníkem

POWERPLUS POWEG8013 CS

12 TECHNICKÉ ÚDAJE

Model	POWEG8013
Motor	Vzduchem chlazený dvoutaktní motor
Objem válce	42,7 cm ^3
Výkon	1,25 kW
Obsah nádrže	0,95 L
Strunová žací hlava:	460 mm
Průměr struny:	2,4 mm
Žací nůž	255 mm
Rychlost otáčení travního vyžínače	8000 min-1
Rychlost otáčení křovinořezu	8500 min-1
Zapalovací svíčka	CDK

13 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA	88 dB(A)
Úroveň akustického výkonu LwA	110 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

Vibrace

7,5 m/s²

K = 1,5 ~m / s^2

14 PŘEPRAVA

• Vypněte motor při přepravě nástroje.
  ■ Během přepravy by měla být ochrana přitažena k čepeli.
• Během přepravy ve vozidle by měl být nástroj umístěn tak, aby se zabránilo jakémukoli úniku paliva.
  ■ Pokud má být vaše zařízení přepravováno, musí být palivová nádrž zcela vyprázdněna.
• Při vykládání zařízení z vozidla po přepravě dejte pozor, aby motor nedopadl tvrdě na zem. Mohlo by to způsobit vážné poškození palivové nádrže.

15 USKLADNĚNÍ

Upozornění! Nedodržování následujících pokynů může vést k usazeninám v karburátoru a trvalému poškození.

• Vykonávejte všechna doporučení ohledně údržby upřesněné v kapitole „ČIŠTĚNÍ A ÚDRŽBA”.
• Čistěte vnější povrch motoru, pouzdro dříku, ochranný kryt a strunový nástavec.
  ■ Vypust'te palivo z nádrže.
• Po vypuštění paliva spustěte motor.
• Nechte motor v chodu, dokud se sám nezastaví. V důsledku tohoto postupu nezůstane palivo v karburátoru.
• Nechte motor chladnout (asi 5 minut).
• Odpojte kabel zapalovací svíčky klíčem na zapalovací svíčky.
• Nalejte trochu oleje na dvoutaktní motory do spalovací komory. Několikrát zatáhněte za startovací šňůru – olej se rozleje do motoru. Vyměňte zapalovací svíčku.

POWERPLUS POWEG8013 CS

- Skladujte zařízení na chladném a suchém místě vzdáleném od zdrojů ohně, jakým jsou olejové hořáky, ohřívače vody atd.

16 NOVÉ ZAHÁJENÍ PROVOZU

- Vyjměte zapalovací svíčku a rychle zatáhněte za startovací šňůru, abyste odstranili olej ze spalovací komory.

- Vyčistěte zapalovací svíčku, v případě potřeby ji vyměňte.

- Připravte zařízení k novému zahájení provozu a naplňte nádrž správnou směsí paliva a oleje (40:1).

17 ZÁRUKA

- V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců, platná od data jeho zakoupení prvním uživatelem.

- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

■ Více informací můžete získat na čísle 00 32 3 292 92 90.

Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

- Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nevhodného použití (používání k účelům, ke kterým zařízení není vhodné), nekompetentního používání (např. nedodržování pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávaiící.

- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

- Zařízení nebo díly vyměněné v rámci záruky zůstávají vlastnictvím Varo NV.

- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

- Uschoveite si doklad o zakoupení, protože se jím prokazuje datum nákupu.

- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na místní sběrný dvůr. Nevyhazujte jej do odpadu, ani jej nevylévejte na zem.

POWERPLUS POWEG8013 CS 19 PROHLÁŠENÍ O SHODĚ

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Benzínový křovinořez

Značka: PowerPlus

Model: POWEG8013

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2006/42/ES

2014/30/EU

2000/14/ES Příloha V LwA

Naměřeno

106 dB(A)

Zaručeno

110 dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN ISO 11806-1:2011

EN ISO 14982: 2009

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti:

Philippe Vankerkhove, MSc. EE.

Regulativní postupy – Manažer pro dohled nad řádným jednáním

05/09/2022, Lier – Belgie

POWERPLUS POWEG8013 RO
