| Typ výrobku | Bezdrátový vyžínač |
| Značka | PowerPlus |
| Model | POWDPG75420 |
| Napájení | 20 V (Li-ion baterie, není součástí) |
| Šířka řezu | 250 mm |
| Průměr řezné struny | 1,6 mm |
| Systém řezu | 1 struna, automatický posuv |
| Otáčky naprázdno | 8000 ot/min |
| Akustický tlak (LpA) | 74 dB(A) (K=3) |
| Akustický výkon (LwA) | 88 dB(A) (K=3) |
| Vibrace (aw) | 3,2 m/s² (K=1,5) |
| Nastavení úhlu hlavy | 4 polohy |
| Nastavitelná výška | Teleskopická tyč s pojistným límcem |
| Přídavná rukojeť | Nastavitelná |
| Vodicí kolečko | Ano, namontované |
| Ochrana | S ocelovým distančním třmenem |
| Bezpečnost | Dvojitá izolace (nabíječka), odjišťovací tlačítko |
| Údržba | Pravidelné čištění větracích otvorů a struny |
| Záruka | 36 měsíců (3 roky) |
| Náhradní díly | Cívka se strunou, baterie, nabíječka (nejsou součástí) |
| Typ použití | Spotřebitelské (neprofesionální) |
Často kladené otázky - POWDPG75420 PowerPlus
Dotazy uživatelů ohledně POWDPG75420 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Křovinořez ve formátu PDF zdarma! Najděte svůj návod POWDPG75420 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWDPG75420 značky PowerPlus.
NÁVOD K OBSLUZE POWDPG75420 PowerPlus
5.3 Osobna sigurnost
5.1 Pracovní oblast....4
5.2 Elektrická bezpečnost....4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....5
5.5 Servis....6
6 DODATEČNÉ BEZPEČNOSTNÍ PŘEDPISY PRO TRAVNÍ VYŽÍNAČE 6
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY....6
8.2 Vyjímání / vkládání baterie ....8
8.3 Kontrolky pro signalizaci nabiti baterie (obr. A) 8
9 MONTÁŽ....8
9.1 Montáž krytu (obr. 1)....8
9.2 Montáž vodicího kolečka (obr. 2) 8
9.3 Seřizování výšky (obr. 3) 8
9.4 Nastavování pomocné rukojeti (obr. 4)......8
9.5 Seřizování úhlu sekání (obr. 5)....9
10 PROVOZ....9
10.1 Zapínání a vypínání....9
10.2 Výměna cívky a struny (obr.6)....9
10.3 Ruční prodloužení struny....10
POWERPLUS®
HIGH QUALITY TOOLS
POWDPG7541 CS
11 ČIŠTĚNÍ A ÚDRŽBA....10
12 USKLADNĚNÍ 10
13 TECHNICKÉ ÚDAJE....10
14 HLUČNOST 10
15 ZÁRUKA....11
16 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......11
17 PROHLÁŠENÍ O SHODĚ 12

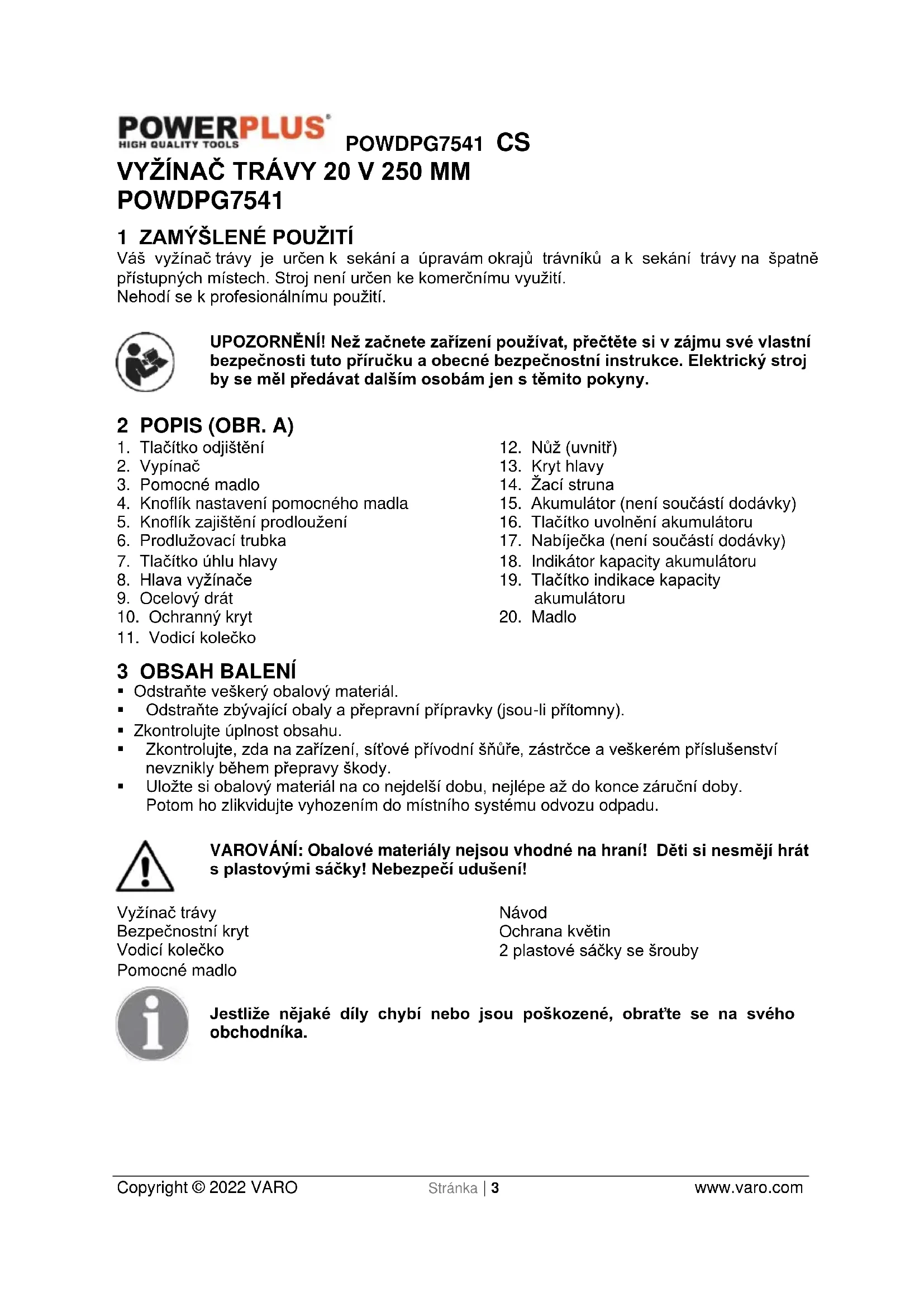

VYŽÍNAČ TRÁVY 20 V 250 MM
POWDPG7541
1 ZAMÝŠLENÉ POUŽITÍ
Váš vyžínač trávy je určen k sekání a úpravám okrajů trávníků a k sekání trávy na špatně přístupných místech. Stroj není určen ke komerčnímu využití.
Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. A)
-
Tlačítko odjištění
-
Vypínač
-
Pomocné madlo
-
Knoflík nastavení pomocného madla
-
Knoflík zajištění prodloužení
-
Prodlužovací trubka
-
Tlačítko úhlu hlavy
-
Hlava vyžínače
-
Ocelový drát
-
Ochranný kryt
-
Vodicí kolečko
-
Nůž (uvnitř)
-
Kryt hlavy
-
Zací struna
-
Akumulátor (není součástí dodávky)
-
Tlačítko uvolnění akumulátoru
-
Nabíječka (není součástí dodávky)
-
Indikátor kapacity akumulátoru
-
Tlačítko indikace kapacity akumulátoru
-
Madlo
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu.
- Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
Vyžínač trávy
Bezpečnostní kryt
Vodicí kolečko
Pomocné madlo
Návod
Ochrana květin
2 plastové sáčky se šrouby
Jestliže nějaké díly chybí nebo jsou poškozené, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu nebo na stroji se používají následující symboly:
 | Znamená riziko zranění osob nebo poškození stroje. |  | Doporučeno nošení ochranné obuvi. |
 | Před použitím si přečtěte návod. |  | Noste ochranné rukavice. |
 | Noste chránič sluchu.Noste ochranné brýle. |   | Při použití zachovávejte vzdálenost minimálně 15 m mezi strojem a dalšími osobami. |
 | |||
 | Nikdy stroj neprovozujte za deště nebo za vlhka či mokra.Za vlhka roste nebezpečí zasažení elektrickým proudem. |  | V prašném prostředí používejte ochrannou masku |
 | Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka (pouze pro nabíječku). |  | V souladu se základními požadavky Evropských směrnic |
 | Nevystavujte nabíječku a akumulátor vodě. |  | Akumulátor nebo nabíječku nespalujte. |
 | Okolní teplota max 40 °C (pouze pro akumulátor). |  | Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a pokyny, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na baterii.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
- Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
POWDPG7541 CS
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
- S připojovacím kabelem zacházejte opatrně. Nikdy za něj stroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
- Vyhýbejte se nahodilému spuštění. Před připojením stroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte stroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Při práci s elektrickým strojem nepoužívejte sílu. Používejte k dosažení cíle správný nástroj. Správný elektrický stroj vykoná svůj úkol lépe a bezpečněji rychlostí, na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižuií riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny se strojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické stroje isou v rukou neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky ovlivňující to, jak stroj funguje. Při poškození nechte elektrický stroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických strojů.
POWDPG7541 CS
- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje k činnosti jiné než předpokládané může vést k nebezpečné situaci.
5.5 Servis
- Nechávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem za použití výhradně originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný
6 DODATEČNÉ BEZPEČNOSTNÍ PŘEDPISY PRO TRAVNÍ VYŽÍNAČE
- Travní vyžínače nesmějí používat děti ani osoby bez výcviku.
- Na ochranu nohou noste pevnou obuv nebo kotníkovou obuv.
- Na ochranu nohou noste dlouhé kalhoty.
- Před použitím zařízení zkontrolujte. Je-li poškozeno, nesmí se používat.
- Poškodí-li se jednotka, zadejte opravu škody autorizovanému opraváři.
- Zařízení nepoužívejte v přítomnosti dětí a / nebo zvířat.
- Používejte zařízení jen za denního světla nebo při dobrém umělém světle.
- Nikdy zařízení nepoužívejte bez nasazeného krytu.
- Než použijete zařízení, odstraňte klacky, kameny, drát a jiné překážky z povrchu, na kterém se chystáte pracovat.
- Používejte zařízení v kolmém postavení, kdy řezací struna směřuje k zemi. Nikdy zařízení nezapínejte v jiné poloze.
- Držte ruce a nohy v bezpečné vzdálenosti od řezací struny.
- Řezací struny se pokud možno nedotýkejte.
- Než zařízení odložíte na zem, vypněte je a vyčkejte, dokud se řezací struna úplně nezastaví. Nikdy se nepokoušejte zastavovat řezací strunu sami.
Pozor: Po vypnutí zařízení pokračuje otáčení ještě krátkou chvíli.
- Používejte pouze vhodný druh řezací struny doporučovaný výrobcem. Nikdy nepoužívejte kovovou řezací strunu nebo rybářský vlasec.
- Po skončení používání zařízení vždy bezpečně uložte mimo dosah dětí.
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY
Používejte pouze akumulátory a nabíječky určené pro tento stroj.
7.1 Akumulátory
- Za žádných okolností se je nepokoušejte otevřít.
- Neskladujte je na místech, kde by teplota mohla překročit 40 °C.
- Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
- Akumulátory ukládejte na chladném suchém místě (5 °C–20 °C). Akumulátory nikdy neskladujte vybité.
- Lithium-ionotové akumulátory je lepší pravidelně vybíjet a nabíjet (alespoň čtyřikrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotového akumulátoru je 40 % kapacity.
- Pokud akumulátory likvidujete, řídte se instrukcemi v části „Ochrana životního prostředí“.
POWDPG7541 CS
- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, akumulátor se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.
- Nevystavujte je vysokým teplotám. Pokud se akumulátory zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte akumulátory do ohně, může dojít k výbuchu nebo intenzívnímu hoření.
- V extrémních podmínkách může dojít k vytékání akumulátoru. Pokud si všimnete kapaliny na akumulátoru, postupuite následujícím způsobem:
- Kapalinu pečlivě otřete hadříkem. Dejte pozor, aby nedošlo ke kontaktu s pokožkou.
- Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:
√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.
√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraděte se s lékařem.
Riziko požáru! Zabraňte zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.
7.2 Nabíječky
- Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
■ Poškozené kabely nechte ihned nahradit novými.
■ Nevystavuite působení vody.
■ Nabíječku neotvíreite.
■ Nabíječku nepodrobujte testům.
■ Nabíječka je určena pouze k použití uvnitř budov.
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ AKUMULÁTORU
8.1 Signalizace nabíječky
Připojte nabíječku k napájecí zásuvce
- Stálý zelený svit: připraveno k nabíjení
- Červené blikání: nabílí se
■ Stálý zelený svit: nabito
■ Stálý zelený a červený svit: závada akumulátoru nebo nabíječky
Poznámka: jestliže akumulátor není správně nasazen, odpojte ho a ověřte, jestli je podle specifikací typ akumulátoru kompatibilní s nabíječkou. Nenabíjejte žádný jiný akumulátor, ani akumulátor, který nelze bezpečně vložit do nabíječky.
- Kdvž je akumulátor připoien, často nabíječku i akumulátor kontroluite.
- Po dokončení nabíjení odpoite nabíječku ze zásuvky, a potom odpoite akumulátor.
- Před používáním nechte akumulátor úplně vychladnout.
- Nabíječku a akumulátor uchováveite ve vnitřním prostředí, mimo dosah dětí.
POZNÁMKA: Jestliže je akumulátor po nepřetržitém používání stroje horký, před nabíjením ho nechte vychladnout na pokojovou teplotu. Tak se prodlouží životnost vašich akumulátorů.
8.2 Vjímání / vkládání baterie
VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, zda je stroj vypnutý, nebo vyjměte baterii.
- Přidržujte nástroj jednou rukou a baterii druhou (15) druhou rukou.
- Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dbejte na to, aby uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, zda baterie je zajištěná.
- Postup vyjímání: stiskněte uvolňovací západku a současně akumulátor vytáhněte.
8.3 Kontrolky pro signalizaci nabití baterie (obr. A)
Na baterii jsou kontrolky nabití baterie (18), stav nabití můžete zkontrolovat po stisknutí tlačítka (19). Před používáním stroje stiskněte vypínač, abyste zkontrolovali, jestli je akumulátor dostatečně nabit k zajištění řádné funkce.
Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:
■ Svítí 3 LED kontrolky: Akumulátor je plně nabitý
- Svítí 2 LED kontrolky: Akumulátor je nabitý na 60 %
- Svítí 1 LED kontrolka: Akumulátor je téměř vybitý
9 MONTÁŽ
Travní vyžínač se dodává s některými díly v rozmontovaném stavu. Při jejich montáži postupujte takto:
9.1 Montáž krytu (obr. 1)
- Vyndejte z krabice vyžínač trávy a ochranný kryt (10) s ocelovým drátem.
- Nasuňte ochranný kryt na hlavu vyžínače.
- Šestihranným klíčem dotáhněte příslušnou matici.
- Zasuňte ochranný drát (9) do krytu (10).
Výstraha! Během této operace si dávejte pozor na nůž strunové sekačky. Může vás poranit.
Výstraha! Nikdy travní vyžínač nepoužívejte bez krytu. Je to životně důležité pro vaši bezpečnost a bezpečnost ostatních osob i pro dobrý pracovní stav vyžínače. Nedodržování tohoto bezpečnostního předpisu je nejen nebezpečné, ale zneplatňuje rovněž záruční podmínky.
9.2 Montáž vodicího kolečka (obr. 2)
- Vyndejte vodicí kolečko a příslušný šroub, umístěte je podle obrázku 2.
- Dotáhněte oba šrouby.
9.3 Seřizování výšky (obr. 3)
- Jestliže chcete seřídit výšku, jednoduše pootočte a uvolněte kolečko blokování nástavce (5) ve směru šipky 1 a vysuňte nebo zasuňte trubku nástavce (6) podle šipky 2.
Dotáhněte kolečko blokování nástavce (5), abyste trubku zajistili ve zvolené poloze.
9.4 Nastavování pomocné rukojeti (obr. 4)
- Vyndejte z krabice pomocné madlo (3).
- Povolte knoflík (4) a vytáhněte dlouhý šroub. Sestavte podle postupu na obrázku 4.
9.5 Seřizování úhlu sekání (obr. 5)
Váš vyžínač trávy má pracovní hlavu s 4 polohami. Toto nastavení vám umožňuje pracovat efektivně při pohodlném pracovním úhlu. Můžete vyžínat přesně kolem květinových záhonů, pod keři, kolem stromů a sloupků plotu atd.
Jestliže chcete úhel změnit, jednoduše stiskněte tlačítko nastavení úhlu (7) pracovní hlavy, aby se motor zablokoval v požadované poloze, a potom tlačítko uvolněte.
Uchopte jednou rukou madlo (20) a druhou rukou vytáhněte trubku, přičemž jí otáčejte doleva a doprava, podle šipky na madle.
Výstraha: před nastavováním vyjměte baterii z vyžínače.
Výstraha: vždy používejte ochranné brýle. Nikdy se neopírejte o pracovní hlavu. Mohou se vám do očí a tváře odrazit kamínky nebo úlomky a způsobit slepotu nebo jiné vážné zranění. Před používáním nástroje nezapomeňte na následující: Oblečte si ochranný oděv a používejte ochranu zraku. Přidržujte přední rukojet' jednou rukou a pomocnou rukojet' druhou rukou. Jednotku udržujte pod úrovní pasu. Pohybujte jednotkou zprava doleva tak, aby zbytky byly vždy odhazovány na stranu proti vám. Aniž byste se ohýbali, udržujte část rovnoběžně se zemnicím vodičem (nebo kolmo k ořezávaným okrajům) a připraveným materiálem, který se má řezat (avšak bez dotýkání).
Výstraha: Před zahájením práce zkontrolujte, zda je struna dostatečně dlouhá. Nezačinejte pracovat, dokud motor nepoběží plnou rychlostí.
10 PROVOZ
Je-li struna příliš dlouhá při prvním použití zařízení, čepel na krytu chrániče odřízne nadbytečnou délku.
Váš travní vyžínač bude nejlépe fungovat, budete-li dodržovat následující pokyny:
- Nikdy travní vyžínač nepoužívejte bez příslušných bezpečnostních zařízení.
- Nesekejte trávu, když je mokrá. Nejlepší výsledky jsou na suché trávě.
- Nenasazujte travní vyžínač na trávu, dokud nestisknete spínač, tedy vyčkejte, dokud se vyžínač nerozběhne.
- Aby sečení probíhalo správně, naklopte travní vyžínač za chůze dopředu ke straně a držte jej přitom v úhlu cca 30°.
- Ve vysoké trávě sekejte shora po kratších úsecích na několik průchodů.
- Používejte vodítko podle okraje a ochranný kryt, abyste předešli zbytečnému opotřebení struny.
- Abyste předešli zbytečnému opotřebení struny, udržujte travní vyžínač mimo kontakt s tvrdými předměty.
10.1 Zapínání a vypínání
- Spust'te vyžínač stisknutím tlačítka uvolnění (1) a hlavního vypínače (2).
- Chcete-li zařízení vypnout, uvolněte hlavní vypínač.
UPOZORNĚNÍ! Po vypnutí se bude struna dále otáčet po dobu několika sekund.
10.2 Výměna cívky a struny (obr.6)
■ Stiskněte strany krytu cívky a sejměte kryt
POWDPG7541 CS
■ Vyjměte prázdnou cívku struny.
■ Provlečte konce struny na novou cívku struny očky na tělese cívky.
- Nasad'te kryt cívky zpět do držáku cívky.
- Při opakovaném spuštění zařízení bude struna automaticky zastřižena na správnou délku.
VÝSTRAHA! Za žádných okolností nenavíjejte přebytečnou strunu na prázdnou cívku, ale místo toho ji vyměňte za novou, stejnou jako původní. Použití struny s vlastnostmi odlišnými než originál může trvale poškodit strunový vyžínač a zneplatnit podmínky záruky.
10.3 Ruční prodloužení struny
■ Strunu lze v případě potřeby prodloužit i ručně.
- Než budete strunu prodlužovat ručně, vyjměte baterii ze zařízení.
- Stiskněte tlačítko na vodiči ručního prodloužení a uvolňujte je, zatímco jemně táhnete za strunu, dokud se nedostane do řezače.
■ Struna je příliš dlouhá, přesáhne-li úroveň řezače.
11 ČIŠTĚNÍ A ÚDRŽBA
Naše stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimální údržbou. Dlouhodobé bezproblémové používání závisí na řádné péči o stroj a na pravidelném čištění.
- Pravidelně čistěte větrací štěrbinu ve svém zařízení pomocí měkkého kartáče nebo suchého hadříku.
- Pravidelně čistěte řezací strunu a cívku měkkým kartáčem nebo suchým hadříkem.
- Pravidelně používejte tupou škrabku k odstranění trávy a nečistot ze spodní strany krytu.
12 USKLADNĚNÍ
- Ukládejte vyžínač mimo dosah dětí a do stabilní a bezpečné polohy na suchém místě, kde teplota není příliš vysoká ani příliš nízká.
- Vyžínač skladujte mimo přímé sluneční světlo, pokud možno na tmavém nebo slabě osvětleném místě.
■ Neukládejte vyžínač do nylonové tašky, v níž může docházet k místnímu vlhnutí. - Travní vyžínač neukládejte položený na podlahu. Zavěste jej za rukojeť tak, aby se kryt ničeho nedotýkal. Odložení krytu na pevný povrch může ovlivnit tvar krytu a tím i jeho rozměry, což znamená změnu jeho bezpečnostní charakteristiky.
13 TECHNICKÉ ÚDAJE
| Typ | POWDPG7541 |
| Napětí | 20V |
| Šířka záběru | 25cm |
| Rozměr struny | 1,6 mm |
| Řezací systém | 1 struna / automatický systém |
| Rychlost při chodu naprázdno | 8000/min |
14 HLUČNOST
Hodnoty emisí hluku se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA 74 dB(A)
Úroveň akustického výkonu LwA 88 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.
15 ZÁRUKA
- Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
- Více informací můžete získat na čísle 00 32 3 292 92 90.
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
- Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
- Aby byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.
16 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat.
17 PROHLÁŠENÍ O SHODĚ
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Vyžínač trávy 20 V s napájením z akumulátoru
Značka: PowerPlus
Model: POWDPG7541
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem.
Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex VI LwA
Measured
86 dB(A)
Guaranteed
88 dB(A)
Notified Body
TÜV SÜD
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60335-1:2012
EN50636-2-91:2014
EN55014-1:2017
EN55014-2:2015
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Mentens Ludo
Ludo Mertens
Regulativní postupy – Manažer pro dohled nad řádným jednáním 30/12/2021, Lier - Belgium
1 ZAMÝŠL'ANÉ POUŽITIE....3
5.2 Elektrická bezpečnost......4
5.3 Osobná bezpečnost'....5
5.4 Používanie elektrického náradia a starostlivost' oň ....5
5.5 Servis....6
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY PRE KOSAČKY NA TRÁVU 6
7 DOPLŇUJÚCE BEZPEČNOSTNÉ POKYNY PRE AKUMULÁTORY A NABÍJAČKY......6
2 plastové vrecká so skrutkam
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
- Batérie skladujte na chladnom a suchom mieste (5 °C – 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pri likvidácií akumulátorov dodržiavajte pokyny uvedení v časti „Ochrana životného prostredia“.
■ Poškodené káble nechajte ihned' vymenit'.
■ Bliká červená kontrolka: nabíja sa
■ Svieti zelená kontrolka: nabíjanie je dokončené
-
Nabíjačku a akumulátor počas pripojenia často sleduite.
-
Nabíjačku po skončení nabíjania odpoite a vyberte z nei akumulátor.
-
Pred použitím nechajte akumulátor úplne vychladnút'.
-
Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
- Výšku nastavíte otočením a uvoľnením zaistovacieho kolieska predlíženia na obruči (5) v smere šípky 1 a následným vysunutím alebo zasunutím predlžovacej trubice (6) v smere šípky 2.
- Trubicu zaistíte vo vybranej polohe utiahnutím zaistovacieho kolieska predlženia (5).
Výstraha: Pred začatím práce skontrolujte, či je struna na kosenie dostatočne dlhá. Kým motor nebeží na plné otáčky, nezačínajte pracovat'.
10 PREVÁDZKA
Kosačku zapnete stlačením odistovacieho tlačidla (1) a vypínača (2).
- Zariadenie vypnete pustením vypínača.
| Typ | POWDPG7541 |
| Menovité napätie | 20 V |
| Šírka rezu | 250 mm |
| Vel'kost' struny | 1,6 mm |
| Rezací systém | 1 struna/„udri a chod“ |
| Otáčky pri chode naprázdno | 8000 min-1 |
14 HLUK
| Hladina akustického tlaku LpA | 74 dB(A) |
| Hladina akustického výkonu LwA | 88 dB(A) |
POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.
aw (Vibrácie)
Max. 3,2 m/s²
K = 1,5 ~m / s^2
15 ZÁRUKA
výrobok: Akumulátorový Kosačka na trávu 20 V
