POWDPG75420 - Podkaszarka PowerPlus - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia POWDPG75420 PowerPlus w formacie PDF.
| Typ produktu | Podkaszarka bezprzewodowa |
| Marka | PowerPlus |
| Model | POWDPG75420 |
| Zasilanie | 20 V (akumulator Li-ion, nie w zestawie) |
| Szerokość koszenia | 250 mm |
| Średnica żyłki tnącej | 1,6 mm |
| System cięcia | 1 żyłka, automatyczne wysuwanie |
| Prędkość obrotowa biegu jałowego | 8000 obr/min |
| Ciśnienie akustyczne (LpA) | 74 dB(A) (K=3) |
| Moc akustyczna (LwA) | 88 dB(A) (K=3) |
| Wibracje (aw) | 3,2 m/s² (K=1,5) |
| Regulacja kąta głowicy | 4 pozycje |
| Regulowana wysokość | Teleskopowy trzonek z zaciskiem blokującym |
| Dodatkowy uchwyt | Regulowany |
| Koło prowadzące | Tak, zamontowane |
| Osłona | Ze stalowym wspornikiem dystansowym |
| Bezpieczeństwo | Podwójna izolacja (ładowarka), przycisk odblokowujący |
| Konserwacja | Regularne czyszczenie otworów wentylacyjnych i żyłki |
| Gwarancja | 36 miesięcy (3 lata) |
| Części zamienne | Szpula żyłki, akumulator, ładowarka (nie w zestawie) |
| Typ zastosowania | Konsumencki (nieprofesjonalny) |
Często zadawane pytania - POWDPG75420 PowerPlus
Pytania użytkowników dotyczące POWDPG75420 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Podkaszarka w formacie PDF za darmo! Znajdź swoją instrukcję POWDPG75420 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWDPG75420 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWDPG75420 PowerPlus
1 PRZEZNACZENIE....3
5.1 Miejsce użytkowania....4
5.2 Bezpieczeństwo elektryczne....4
5.3 Bezpieczeństwo osobiste....5
5.4 Urządzenia elektryczne i konserwacja ....5
5.5 Serwis....6
6 DODATKOWE ZASADY BEZPIECZEŃSTWA DLA PRZYCINAREK DO TRAWY 6
7 DODATKOWE ZASADY BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORÓW I ŁADOWAREK....7
8.1 Wskazania ładowarki....8
8.2 Wyjmowanie/wkładanie akumulatora 8
8.3 Wskaźnik pojemności akumulatora (ryc. A)....8
9 MONTAŻ....9
9.1 Montowanie osłony (ryc. 1)....9
9.2 Zamontować kółko prowadzące (ryc. 2)....9
9.3 Regulacja wysokości (ryc. 3)....9
9.4 Regulacja uchwytu pomocniczego (ryc. 4)....9
9.5 Regulacja kąta cięcia (ryc. 5)....9
10 OBSŁUGA....10
10.1 Włączanie i wyłączanie....10
10.2 Wymiana szpuli i żyłki(ryc. 6)....10
POWERPLUS HIGH QUALITY TOOLS
POWDPG7541 PL
10.3 Ręczne wydłużanie żyłki 11
11 CZYSZCZENIE I KONSERWACJA 11
12 PRZECHOWYWANIE 11
13 PARAMETRY TECHNICZNE....11
14 EMISJA DŻWIĘKU....11
15 GWARANCJA 12
16 OCHRONA ŚRODOWISKA NATURALNEGO....12
17 DEKLARACJA ZGODNOŚCI 13

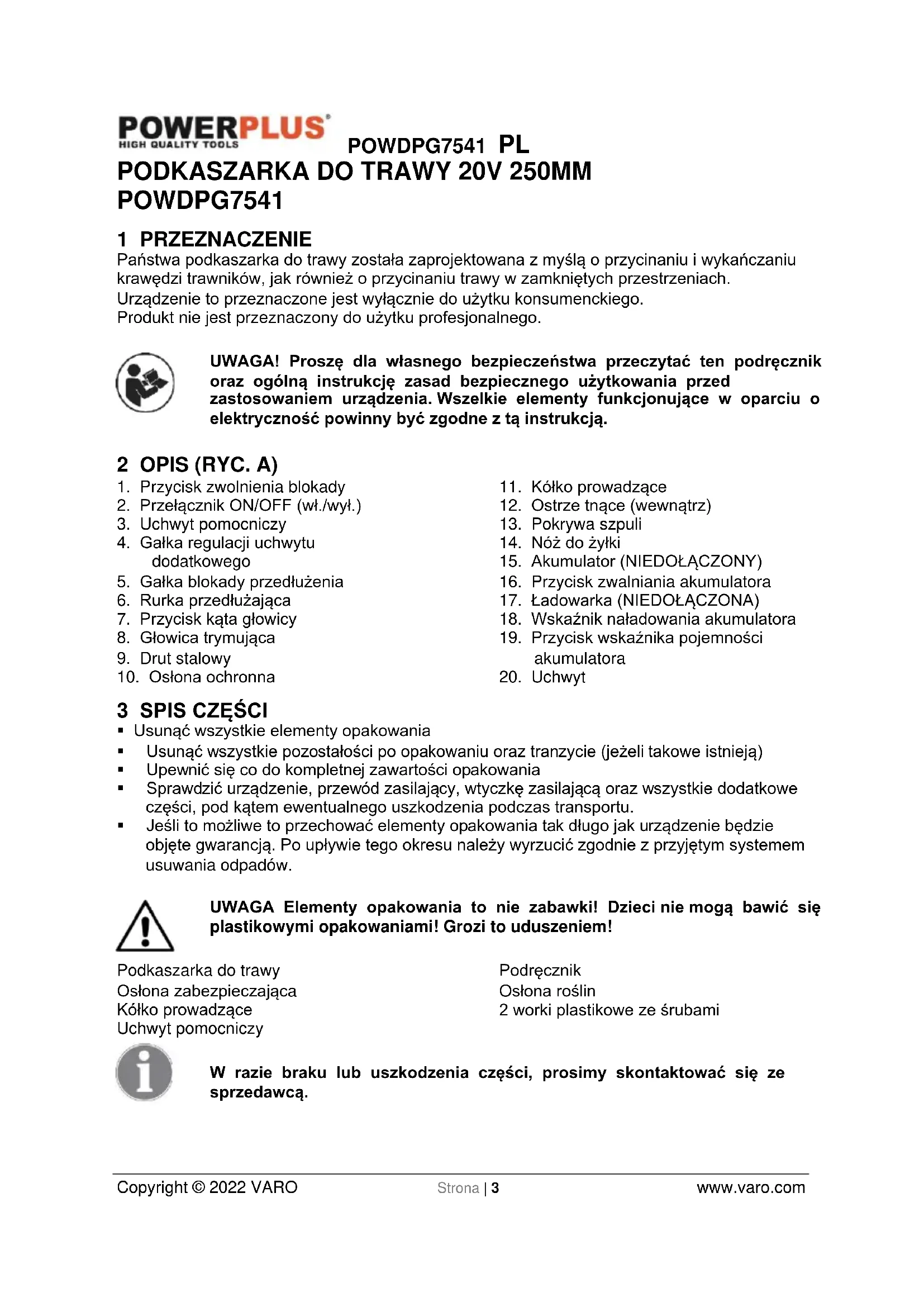

PODKASZARKA DO TRAWY 20V 250MM POWDPG7541
1 PRZEZNACZENIE
Państwa podkaszarka do trawy została zaprojektowana z myślą o przycinaniu i wykańczaniu krawędzi trawników, jak również o przycinaniu trawy w zamkniętych przestrzeniach.
Urządzenie to przeznaczone jest wyłącznie do użytku konsumenckiego.
Produkt nie jest przeznaczony do użytku profesjonalnego.
UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Wszelkie elementy funkcjonujące w oparciu o elektryczność powinny być zgodne z tą instrukcją.
2 OPIS (RYC. A)
- Przycisk zwolnienia blokady
- Przełącznik ON/OFF (wł./wył.)
- Uchwyt pomocniczy
- Gałka regulacji uchwytu dodatkowego
- Gałka blokady przedłużenia
- Rurka przedłużająca
- Przycisk kąta głowicy
- Głowica trymująca
- Drut stalowy
-
Ostona ochronna
-
Kółko prowadzące
- Ostrze tnące (wewnątrz)
- Pokrywa szpuli
- Nóż do żyłki
- Akumulator (NIEDOŁĄCZONY)
- Przycisk zwalniania akumulatora
- Ładowarka (NIEDOŁĄCZONA)
- Wskaźnik naładowania akumulatora
- Przycisk wskaźnika pojemności akumulatora
- Uchwyt
3 SPIS CZEŚCI
■ Usunąć wszystkie elementy opakowania
- Usunąć wszystkie pozostałości po opakowaniu oraz tranzycie (jeżeli takowe istnieją)
■ Upewnić się co do kompletnej zawartości opakowania
- Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
UWAGA Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!
Podkaszarka do trawy
Osłona zabezpieczająca
Kółko prowadzące
Uchwyt pomocniczy
Podręcznik
Ostona roślin
2 worki plastikowe ze śrubami
W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.
4 OZNACZENIA
W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:
 | Wskazuje na ryzyko obrażeń ciała lub uszkodzenia narzędzia. |  | Używać obuwia ochronnego. | ||
 | Uważnie przeczytać instrukcje. |  | Nosić rękawice ochronne | ||
 | Nosić okulary ochronne i ochronniki słuchu. |  | Podczas pracy utrzymywać minimalną odległość 15 m pomiędzy narzędziem a osobami postronnymi | ||
 | |||||
 | Nie używać urządzenia w deszczu ani w środowisku o dużej wilgotności. Wilgoć stwarza zagrożenie porażenia prądem. |  | Nosić maskę ochronną w otoczeniu o wysokim zapyleniu. | ||
 | Klasa II – urządzenie jest podwójnie izolowane; dlatego przewód uziemiający nie jest konieczny. (tylko dla ładowarki) |  | Spełnia niezbędne wymogi określone w dyrektywach europejskich. | ||
 | Nie narażać ładowarki i akumulatora na działanie wody. |  | Nie palić akumulatora ani ładowarki. | ||
 | Temperatura otoczenia maks. 40°C (tylko akumulator) |  | Używać akumulatora i ładowarki tylko w pomieszczeniach zamkniętych. | ||
5 OGÓLNE ZASADY KORZYSTANIA Z URZĄDZEŃ ELEKTRYCZNYCH
Proszę przeczytać wszelkie ostrzeżenia odnoszące się do bezpieczeństwa oraz wszystkie instrukcje. Niedostosowanie się do wszystkich ostrzeżeń i instrukcji może skutkować porażeniem prądem wznieczeniem ognia i/lub poważnymi obrażeniami. Proszę zachować wszelkie ostrzeżenia i i instrukcję do zastosowania w przyszłości. Termin "urządzenie elektryczne" odnosi się w ostrzeżeniach do narzędzi funkcjonujących w oparciu o podłączenie do sieci (przewodowe) lub baterię (bezprzewodowe).
5.1 Miejsce użytkowania
- Miejsce pracy należy utrzymywać w czystości oraz przy dobrym oświetleniu. Miejsca brudne i słabo oświetlone sprzyjają wypadkom.
- Nie korzystać z urządzenia w rejonie ulatniania się niebezpiecznych oparów, takich jak łatwopalne substancje, gazy lub pył. Urządzenia elektryczne mogą wytworzyć iskrę, która może doprowadzić do eksplozji lub zapalenia się pyłów lub oparów.
- Na czas korzystania z urządzenia należy trzymać dzieci oraz przypadkowe osoby z dala. Zakłócenie przez nich uwagi, może doprowadzić do utraty kontroli nad urządzeniem.
5.2 Bezpieczeństwo elektryczne
- Zawsze należy sprawdzić, czy napięcie prądu zasilającego jest zgodne z napięciem podanym na tabliczce znamionowej.
POWDPG7541 PL
- Wtyczka urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie stosować jakichkolwiek rozgałęziaczy z uziemieniem. Dostosowanie się do tych zaleceń zmniejszy prawdopodobjeństwo porażenia elektrycznego.
- Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, radiatory, piece lub lodówki. Ryzyko porażenia wzrasta jeśli ciało użytkownika jest uziemione.
- Nie narażać urządzenia na kontakt z deszczem lub wilgocią. Woda, która przeniknęła do urządzenia zwiększa ryzyko porażenia elektrycznością.
- Nie wykorzystywać kabla zasilającego do celów, do których nie został on przeznaczony. Nie wolno z jego pomocą nieść, ciągnąć, ani gwałtownie odłączać urządzenia elektrycznego. Należy trzymać przewód z daleka od źródła ciepła, paliwa, ostrych krawędzi lub części ruchomych. Uszkodzony lub splątany przewód zwiększa prawdopodobieństwo porażenia elektrycznego.
- Podczas korzystania z urządzenia poza domem, należy zastosować przedłużacze przeznaczone do użytku w terenie. Zastosowanie przedłużacza przeznaczonego do użytku w terenie zmniejsza ryzyko porażenia elektrycznego.
- Jeśli konieczność skorzystania z urządzenia elektrycznego w wilgotnych warunkach jest nie do uniknięcia, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia pradem.
5.3 Bezpieczeństwo osobiste
- Należy zachować ostrożność, uważać na wykonywane ruchy oraz sytuację dookoła podczas korzystania z urządzenia. Nie korzystać z urządzenia kiedy osoba jest zmęczona lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas stosowania urządzenia może skutkować poważnymi obrażeniami osobistymi.
- Korzystać z ubrania ochronnego. Zawsze nosić osłonę na oczy. Stosować takie przedmioty jak maska przeciwpyłowa, obuwie antypoślizgowe, kask, lub nauszniki przeciwhałasowe, kiedy tylko będzie wymagała tego sytuacja, a zmniejszy się ryzyko odniesienia osobistych obrażeń.
- Unikać przypadkowego uruchomienia. Upewnić się, że włącznik jest w pozycji off przed podłączeniem do prądu. Przenoszenie urządzenia z palcem na wyłączniku lub kiedy jest ono podłączone do pradu, grozi wypadkami.
- Usunąć wszelkie klucze przed uruchomieniem urządzenia. Pozostawienie jakiegokolwiek klucza lub innego narządzie w pobliżu uruchomionego urządzenia, może spowodować poważne obrażenia osobiste.
- Nie wychylac się z urządzeniem. Zachować odpowiednią postawę i równowagę przez cały czas. To pozwoli na zachowanie lepszej kontroli w nieprzewidzianych sytuacjach.
- Odpowiednio się ubierać. Nie nosić lużnych ubrań ani biżuterii. Trzymać włosy, ubrania i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
- Jeśli urządzenie jest właściwie podłączone do pochłaniacza kurzu lub zbieracza odpadków upewnić się, że funkcjonują one właściwie. Stosowanie tych urządzeń pozwoli ograniczyć niebezpieczeństwa wynikające z przebywania w zapylonym środowisku.
5.4 Urządzenia elektryczne i konserwacja
- Nie przeciązać urządzeń elektrycznych. Stosować je do właściwych zadań. Przeznaczone do danego zadania urządzenie lepiej o raz bezpieczniej upora się z nim, niż urządzenie do tego nie przeznaczone.
- Nie stosować urządzenia w sytuacji kiedy wyłącznik nie funkcjonuje prawidłowo. Każde urządzenie elektryczne, którego nie można regulować jest niebezpieczne i należy je naprawić.
- Odłączyć urządzenie od prądu, jeśli zamierza się dokonać jakiejkolwiek zmiany akcesoriów lub innych części urządzenia. Ten krok zapobiegnie przypadkowemu uruchomieniu urządzenia.
POWDPG7541 PL
- Nieużywane narzędzie przechowywać z dala od zasięgu dzieci oraz nie pozwalać osobom niezaznajomionym z instrukcją obsługi tego urządzenia na korzystanie z niego. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
- Zawsze dbaj o urządzenia elektryczne. Sprawdzaj czy ruchome fragmenty nie stykają się ze sobą, nie są uszkodzone, nie ma pomiędzy nimi nierówności lub w żaden sposób ich funkcjonowanie nie jest ograniczone. Jeśli zostaną zauważone uszkodzenia muszą one zostać naprawione przez ponownym użytkowaniem. Wiele wypadków jest spowodowanych wadliwą konserwacja sprzętu.
- Części tnące utrzymywać naostrzone i w czystości. Nad właściwie utrzymanymi częściami tnącymi z odpowiednio naostrzonymi krawędziami kontrola jest łatwiejsza i istnieje mniejsze ryzyko wadliwego funkcjonowania.
- Korzystać z narzędzi elektrycznych, części oraz podzespołów itp., jedynie zgodnie z instrukcją i przeznaczeniem właściwym dla danego typu sprzętu, mając na względzie warunki w jakich przyjdzie im funkcjonować oraz postawione przed nimi zadania. Użytkowanie narzędzi elektrycznych w sposób do którego nie są one przeznaczone grozi doprowadzeniem do niebezpiecznych sytuacji.
5.5 Serwis
- Oddając narzędzie elektryczne do naprawy korzystaj jedynie z wykwalifikowanego serwisu, który używa oryginalnych części. To zapewni właściwą i bezpieczną konserwację narzędzia elektrycznego.
6 DODATKOWE ZASADY BEZPIECZEŃSTWA DLA PRZYCINAREK DO TRAWY
- Podkaszarka do trawy nie może być używana przez dzieci ani przez osoby nieprzeszkolone.
■ Należy chronić stopy poprzez noszenie mocnych butów.
■ Należy chronić nogi poprzez noszenie długich spodni. - Przed użyciem należy sprawdzić urządzenie. Nie można korzystać z niego, jeżeli jest uszkodzone.
- Jeżeli urządzenie jest uszkodzone należy oddać je do naprawy, do autoryzowanego punktu serwisowego.
■ Nie należy korzystać z urządzenia w obecności dzieci i/lub zwierzat. - Urządzenia należy używać wyłącznie przy świetle dziennym lub przy dobrym oświetleniu. Nie wolno korzystać z urządzenia bez zainstalowanych osłon.
- Przed rozpoczęciem korzystania z urządzenia należy usunąć z obszaru roboczego patyki, kamienie, kawałki drutu i inne przeszkody leżące na powierzchni, na której mają Państwo zamiar pracować.
- Urządzenia należy używać jedynie w pionie, z żyłką tnącą skierowaną w dół. Nie wolno uruchamiać urządzenia w innej pozycji.
■ Rece i nogi należy trzymać z dala od żyłki tnącej.
■ Należy unikać dotykania żvłki tnacej. - Przed odłożeniem urządzenia należy je wyłączyć i poczekać aż żyłka tnąca całkowicie się zatrzyma. Nie wolno samemu zatrzymywać żyłki.
Uwaga. Po wyłączeniu urządzenia nadal przez pewien czas będzie się ono obracać.
- Należy używać wyłącznie żyłek tnących zalecanych przez producenta. Nie wolno używać linek metalowych ani też żyłki wedkarskiej.
- Po użyciu, urządzenie powinno być przechowywane w bezpiecznym i niedostępnym dla dzieci miejscu.
7 DODATKOWE ZASADY BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORÓW I ŁADOWAREK
Używać tylko akumulatorów i ładowarek przeznaczonych do tego urządzenia.
7.1 Akumulatory
- Nigdy nie rozbierać akumulatorów.
- Nie przechowywać w lokalizacjach, w których temperatura może przekraczać 40°C.
- Ładować tylko przy temperaturze otoczenia w zakresie 4°C — 40°C.
- Akumulatory należy przechowywać w chłodnym i suchym miejscu (od 5°C do 20°C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.
„Akumulatory litowo-jonowe dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku).
■ Idealnym poziomem naładowania akumulatora litowo-jonowego jest 40% pojemności.
- Utylizując akumulatory, należy postępować zgodnie z instrukcjami podanymi w rozdziale „Ochrona środowiska”.
- Nie zwierać styków akumulatora. Jeżeli styki bieguna dodatniego (+) i ujemnego (-) zostaną połączone bezpośrednio lub przez przypadkowe dotknięcie metalowymi przedmiotami, spowoduje to zwarcie akumulatora i przepływ prądu o wysokim natężeniu, co doprowadzi do mocnego nagrzania akumulatora i wybuchu lub pożaru.
- Nie nagrzewać. Jeżeli akumulator zostanie nagrzany do temperatury powyżej 100°C, może to spowodować uszkodzenie uszczelek, izolatorów i innych podzespołów polimerowych, prowadząc do wycieku elektrolitu i/lub wewnętrznego zwarcia i w rezultacie do wybuchu lub pożaru. Nie wrzucać akumulatorów do ognia, ponieważ może to spowodować wybuch i/lub poważne oparzenia.
- W skrajnych warunkach może wystąpić wyciek substancji z akumulatora. W przypadku zauważenia cieczy na akumulatorze należy wykonać następujące czynności:
–Ostrożnie zetrzeć ciecz za pomocą szmatki. Unikać kontaktu ze skóra.
–W razie kontaktu ze skóra lub oczami postępować zgodnie z poniższymi instrukcjami:
√ Natychmiast spłukać wodą. Zneutralizować łagodnym kwasem, takim jak sok cytrynowy lub ocet.
√ W razie kontaktu z oczami płukać czystą wodą przez przynajmniej 10 minut. Zasięgnąć porady lekarza.
Zagrożenie pożarem. Unikać zwarcia styków odłączonego akumulatora. Nie palić akumulatora.
7.2 Ładowarki
- Nie ładować zwykłych baterii.
- Natychmiast wymienić uszkodzony przewód zasilający.
- Nie narażać na działanie wody.
- Nie rozbierać ładowarki.
- Nie sprawdzać ładowarki próbnikiem.
- Ładowarka jest przeznaczona tylko do użytku w pomieszczeniach.
8 ŁADOWANIE ORAZ WKŁADANIE LUB WYJMOWANIE AKUMULATORA
8.1 Wskazania ładowarki
Podłączyć ładowarkę do gniazdka sieciowego
- Świeci stale na zielono: gotowa do ładowania
- Świeci na czerwono: ładowanie.
- Świeci stale na zielono: naładowany
- Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka
Uwaga: jeżeli akumulator nie pasuje prawidłowo należy go odłączyć i sprawdzić czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano na karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.
- Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów
- Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
- Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
- Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.
UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.
8.2 Wyjmowanie/wkładanie akumulatora
OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że narzędzie jest wyłączone lub wyjęty jest pakiet akumulatora.
- Przytrzymać narzędzie jedną ręką, a pakiet akumulatora (15) drugą.
- W celu zainstalowania: nacisnąć i przesunąć pakiet akumulatorów do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.
- W celu zdemontowania: Nacisnąć zapadkę zwalniającą akumulatora i wyciągnąć pakiet akumulatora w tym samym czasie.
8.3 Wskaźnik pojemności akumulatora (ryc. A)
Wskaźniki pojemności akumulatora (18) znajdują się na pakiecie akumulatora, można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (19). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.
Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:
■ 3 diody podświetlone: akumulator całkowicie naładowany
■ 2 diody podświetlone: akumulator naładowany w 60%
■ 1 dioda podświetlona: akumulator prawie rozładowany
9 MONTAŻ
Podkaszarka do trawy dostarczana jest z niektórymi elementami niezamontowanymi. Aby zamontować te elementy należy wykonać następujące czynności:
9.1 Montowanie osłony (ryc. 1)
■ Wyjąć z pudełka podkaszarkę do trawy i osłonę ochronną (10) z drutem stalowym.
■ Wsunąć osłone ochronną do głowicy podkaszarki do trawy.
Użyć klucza sześciokątnego do zamocowania śruby sześciokątnej.
■ Wcisnąć drut osłony roślin (9) do osłony ochronnej (10).
Uwaga! W trakcie tej czynności należy uważać na ostrze noża do żyłki. Istnieje ryzyko skaleczenia.
Uwaga! Nigdy nie używać podkaszarki do trawy bez osłony. Jest ona niezbędna dla bezpieczeństwa użytkownika i osób postronnych jak również dla prawidłowego funkcjonowania podkaszarki. Nieprzestrzeganie tych zaleceń bezpieczeństwa jest nie tylko niebezpieczne, ale także pociąga nieważność gwarancji.
9.2 Zamontować kółko prowadzące (ryc. 2)
■ Wyjąć kółko prowadzące i dopasowaną śrubę oraz umieść ją zgodnie z ryc. 2.
■ Dokręcić dwie śruby.
9.3 Regulacja wysokości (ryc. 3)
- Aby wyregulować wysokość, obrócić i poluzować pierścień pokrętła blokady przedłużania (5) w kierunku pokazanym przez strzałkę nr 1, a następnie wysunąć lub schować rurę przedłużającą (6) w kierunku pokazanym przez strzałkę nr 2.
Dokręcić pokrętło blokady przedłużania (5), aby zablokować rurę w wybranej pozycji.
9.4 Regulacja uchwytu pomocniczego (ryc. 4)
- Wyjąć uchwyt pomocniczy (3) z pudełka.
Poluzować gałę (4) i wyjąć długą śrubę. Wykonać krok montażowy pokazany na ryc. 4.
9.5 Regulacja kąta cięcia (ryc. 5)
Podkaszarka do trawy ma 4-krotną głowicę tnącą. Pozwala to pracować wydajnie z odpowiednim kątem roboczym. Można precyzyjnie przycinać wokół rabat, pod krzakami, wokół drzew i słupków ogrodzenia itd.
Aby zmienić kąt, wystarczy nacisnąć przycisk kąta głowicy (7) na głowicy tnącej w celu ustawienia w żądanej pozycji, a następnie zwolnić przycisk.
Chwycić uchwyt (20) jedną ręką i pociągnąć rurkę drugą, równocześnie przekręcając nią w lewo lub w prawo w kierunku wskazanym przez strzałke na uchwycie.
Ostrzeżenie: wyjąć akumulator z podkaszarki do trawy przed wyknaniem ttej nastawy.
Ostrzeżenie: zawsze nosić okulary ochronne. Nigdy nie nachylać się nad głowicą tnącą. Kamienie lub zanieczyszczenia mogą się odbijać lub mogą zostać wyrzucone w twarz i spowodować oślepienie lub poważne obrażenia. Używając urządzenia, należy pamiętać o następujących zagadnieniach: Założyć grube ubranie ochronne i środki ochrony oczu. Trzymać przedni uchwyt jedną ręką i uchwyt pomocniczy drugą. Trzymać urządzenie poniżej talii. Przesuwać narzędzie od prawej do lewej, tak aby resztki były wyrzucane w przeciwną stronę. Unikając nachylania się, utrzymywać głowicę
POWDPG7541 PL
równolegle do ziemi (lub prostopadle do krawędzi przycinania) i przygotowanego materiału do cięcia (ale bez dotykania).
Ostrzeżenie: przed rozpoczęciem pracy upewnić się, że żyłka ma wystarczającą długość. Nie rozpoczynać pracy przed osiągnięciem pełnych obrotów silnika.
10 OBSŁUGA
Jeżeli żyłka jest zbyt długa przy pierwszym użyciu urządzenia, nadmiar żyłki zostanie obcięty przez nóż na osłonie ochronnej.
Podkaszarka do trawy będzie pracować optymalnie, jeżeli przestrzegane będą następujące zalecenia:
- Nigdy nie używać podkaszarki do trawy bez odpowiednich urządzeń zabezpieczających.
- Nie ciąć trawy, gdy jest mokra. Najlepsze rezultaty osiąga się na suchej trawie.
- Nie zbliżać podkaszarki do trawy, aż zostanie włączona, tj. poczekać, gdy podkaszarka będzie pracować.
- Aby zapewnić optymalne cięcie, poruszać podkaszarką do trawy na boki, idąc do przodu i trzymać ją pod kątem około 30°.
■ Wykonać kilka ruchów, aby stopniowo od góry skrócić długą trawę. - Użyć prowadnicy krawędziowej i osłony ochronnej, aby zapobiec niepotrzebnemu zużyciu żyłki.
- Nie zbliżać podkaszarki do trawy do twardych przedmiotów, aby uniknąć niepotrzebnego zużycia żyłki.
10.1 Włączanie i wyłączanie
■ Nacisnąć przycisk blokujący (1) i wyłącznik (2), aby uruchomić podkaszarkę do trawy.
■ Aby wyłączyć urządzenie, zwolnić wyłącznik.
PRZESTROGA! Po wyłączeniu żyłka nylonowa będzie się nadal obracać przez kilka sekund.
10.2 Wymiana szpuli i żyłki(ryc. 6)
■ Nacisnąć boki osłony szpuli, aby zdjąć osłone.
■ Zdjąć pustą szpulę żyłki.
- Przełożyć końcówki żyłki z nowej szpuli przez oczka w pojemniku szpuli.
■ Zamocować osłonę szpuli w uchwycie szpuli.
- Po ponownym uruchomieniu urządzenia żyłka zostanie automatycznie docięta do właściwej długości.
PRZESTROGA! W żadnym przypadku nie nawijać dodatkowej żyłki na pustą szpulę. Zamiast tego wymienić szpulę na nową, taką samą jak oryginalna. Użycie żyłki o innych parametrach niż żyłka oryginalna może spowodować trwałe uszkodzenie podkaszarki do trawy, a także unieważnienie gwarancji.
10.3 Ręczne wydłużanie żyłki
■ W razie potrzeby żyłkę można także wydłużać ręcznie.
- Przed ręcznym wydłużaniem żyłki wyjąć baterię z urządzenia.
- Nacisnąć przycisk na mechanizmie ręcznego wydłużania żyłki i zwolnić ją, równocześnie delikatnie ją wyciągając aż do noża.
- Żyłka jest zbyt długa, jeśli wystaje poza poziom noża.
11 CZYSZCZENIE I KONSERWACJA
Urządzenie to zostało skonstruowane z myślą o długotrwałym używaniu przy minimalnej ilości konserwacji. Satysfakcja z używania zależy od właściwej konserwacji urządzenia oraz regularnego czyszczenia.
- Regularnie czyścić szczeliny wentylacyjne w obudowie, używając do tego miękkiej szczotki albo suchej szmatki.
- Regularnie czyścić żyłkę tnącą i szpulę, używając do tego miękkiej szczotki albo suchej szmatki.
- Regularnie usuwać przy użyciu tępego skrobaka trawę i brud ze spodu osłony.
12 PRZECHOWYWANIE
- Podkaszarkę należy przechowywać w miejscu niedostępnym dla dzieci, ustawioną w bezpiecznej i stabilnej pozycji. Powinna ona być ustawiona w suchym miejscu o umiarkowanej temperaturze, bez bezpośredniego dopływu światła, jeżeli to możliwe dobrze jest przechowywać ją w ciemności lub półmroku.
- Nie należy przechowywać jej w torbie nylonowej, ponieważ może to sprzyjać powstawaniu wilgotnych plam. Lepiej jest zawiesić ją za uchwyt tak by osłona niczego nie dotykała. Jeżeli osłona opiera się o coś może to spowodować jej odkształcenie się i co za tym idzie spowodować zmianę wymiarów jak również współczynnika bezpieczeństwa.
13 PARAMETRY TECHNICZNE
| Typ | POWDPG7541 |
| Napięcie znamionowe | 20 V |
| Średnica cięcia | 250 mm |
| Rozmiar linii | 1,6 mm |
| System cięcia | 1 żyłka / tap & go |
| Prędkość bez obciążenia | 8000 obr./min |
14 EMISJA DŻWIĘKU
Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)
| Poziom ciśnienia akustycznego LpA | 74 dB(A) |
| Poziom mocy akustycznej LwA | 88 dB(A) |
UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.
aw (poziom wibracji)
Maks. 3,2 m/s²
K = 1,5 ~m / s^2
POWDPG7541 PL
15 GWARANCJA
- Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i wykonawcze, ale nie dotyczy: akumulatorów, ładowarek, takich części uszkodzonych w wyniku normalnego zużycia, jak: łożyska, szczotki, przewody i wtyczki, a także takich akcesoriów, jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacje i wypadki; nie obejmuje również kosztów transportu.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Carrera.
■ Wiecej informacji można uzvskać, dzwoniac na numer: +49 2103 2509 360.
- Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością di-media GmbH.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
■ Jako dowód zakupu należy zachować rachunek.
- Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (ieżeli produkt był w nia fabrycznie zapakowany) wraz z dowodem zakupu.
- Twoje narzędzie musi być ładowane co najmniej 1 x na miesiąc, aby zapewnić jego optymalne działanie.
16 OCHRONA ŚRODOWISKA NATURALNEGO
Podczas wymiany zużytej maszyny na nową, nie należy jej traktować jak normalne odpady domowe, ale pozbywać się jej z poszanowaniem odpowiednich przepisów ochrony środowiska.
Prosimy o usuniecie zużytego oleju w sposób nieszkodliwy dla środowiska. Radzimy oddać go do utylizacji w przeznaczonym do tego celu pojemniku. Nie wyrzucać go z resztą odpadków lub pozostawiać na ziemi.
17 DEKLARACJA ZGODNOŚCI
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że
produkt: Przycinarka do trawy 20 V - Akumulatorowy
znak towarowy: PowerPlus
model: POWDPG7541
spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.
Dyrektywy europejskie (wraz z dyrektywami je zmieniającymi, jeżeli takie istnieją):
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex VI LwA
Measured
86 dB(A)
Guaranteed
88 dB(A)
Notified Body
TÜV SÜD
Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami):
EN60335-1:2012
EN50636-2-91 : 2014
EN55014-1:2017
EN55014-2:2015
Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,
Mentens Ludo
Ludo Mertens
Dyrektor ds. Certyfikacji
